初中物理作图题大全
(2)杨光发现蜡烛和小孔的位置固定后，像离小孔越远，像 就越大．他测出了不同距离时像的高度，填在表格中：
请你根据表中的数据在坐标中画出h与s的关系图像．
B’ A’
画出平面镜中的像
(2019·安徽芜湖)在图中画出物体AB经过平面镜 所成的像．(保留作图痕迹)
B’
人站在何处可以看到A、B的像在同一直线上？ 画出光路图.
(2019·山西)如图6所示，光线从一种介质射入另 一种介质，MN是两种介质的分界面，其中一种 介质是空气，则入射角为_4_0_度，MN的_右___侧 是空气(填“左”或“右”) ．
(2019·湖北武汉) 一束光射向水和空气的界面MN 后，其反射光线中有一条如图中OP所示．试画 出其对应的入射光线，并指出入射角α与图中θ角
下图是凸透镜成像规律的示意图，图中 A、B、C表示同一物体放在三个不同的 位置，请通过画图大致表示出像的位置 和像的性质．
A’
C’
B’
如图所示，足球队员已将足球踢向空中，
请在图中画出足球在向斜上方飞行过程中某 时刻的重力示意图．
如图所示，金属块A在静止在斜面，请在图中画出金属块 所受重力和它对斜面的压力的示意图．
i
图中的两架敌机，一架是实际飞机，一架是从潜 水艇上观察到的该飞机的像，请用光的作图法确 定哪架是实际飞机．
完成两图的光路
如图所示，其中F为透镜的焦 点，试画出与已知光线对应 的入、出射光线。
F
F
F
F
(2019·南京)完成图中的光路图．
图中S'是发光点S经凸透镜折射后所成的像， 画出入射光线经透镜折射后的折射光线．
(2019·甘肃)用笔画线将图中的三孔插座、开关、螺口灯 泡等未接好的元件的导线连接好。
某家庭用的壁灯上有两只白炽灯，用一只开关控制其通 断．在下图中连接好电路．
请利用图中所给的开关、灯泡与电熨斗连成一个电路．要 求：电熨斗通电后，开关处于闭合状态的工作温度高于处 于断开状态的工作温度．
(03·扬州)根据安全用电原则，将图中两只单刀双掷开关 S1、S2和一盏螺丝口灯泡L连入家庭电路，要求S1、S2都 能控制灯L．
F支=200N
M O
G=200N
如图斜面上放着一个盛水的杯子，其水面漂浮着 一个重8N的小球．用力的示意图表示出小球所受 的力．
F浮=8N
O
G=8N
如图1所示，某同学利用弹簧测力计和刻度尺等自制了一 个简易弹簧测力计，若要使弹簧伸长到图中(3)的位置， 画出所加的钩码的个数。
如图所示，现有一根表面涂蜡的均匀的细木棍，在它的一 端绕有适量的铁丝，分别放在水和酒精两种液体里．请你 根据木棍浸入水中的情形，大致画出木棍在酒精中的情 形．
F
(2019·安徽)某小组通过实验得知滑轮组的机械效率与许多 因素有关，有同学想进一步探究滑轮组的机械效率是否与 滑轮组中细绳的绕法有关．根据探究目的，他们先通过实 验测算出如图 (甲)所示的滑轮组的机械效率，请你在图 (乙)中画出下一步实验所需的组装图．
要用滑轮组将陷在泥中的汽车拉出来，试在图 中画出最省力的绕绳方法．
现有两根“220 V 400 W”的电热管（符号 ）开关及 导线，如图所示，设计调温电路：
（l）先按要求完成图（a）电路连接； （2）再设计一个具有上述三种功能的调温电路（最多使 用三个开关），并将电路图画在（b）图方框内。
某电路如图所示，电源电压为4V且保持不变，虚线框内 的电路中接有两个阻值均为R的电阻，当开关S由闭合到 断开时，电流表示数减少了0.5A．试在虚线框内画出电阻 的一种可能的连接电路图，并标出相应的R的值．
如图所示，重200N的均匀长木板AB在细绳拉力作用下保 持静止．请你画出木板受到的重力和拉力的示意图，以及 拉力的力臂．
如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝ OB=BC，为使杠杆在水平位置平衡，画出施加在杠杆上 最小动力F1及其力臂.
(2019·安徽芜湖)画出图中滑轮组最省力的绕法．
画出平面镜中的像
画出发光点S经平面镜反射通过A点的光路
如图所示，S是发光点，S’是S在平面镜的像，L是
射向平面镜的一条入射光线. 在图中画出平面镜的
位置和L的反射光线．
图中两条光线
是由同一点光源 发出经平面镜反 射后形成的，请 完成光路图，并
确定光源S的位
置．
S’为发光点S的像，找出发光点S并画出经平
在科技小组活动中，亮亮同学受图22所示电子秤的 启发，自行设计了一个电子秤，其原理如图23所示，他试 图用电压表的示数来反映物体质量的大小．滑动触头固定 在安放托盘的轻弹簧上，并能随轻弹簧一起自由滑动．已 知当托盘中不放物体时，滑动触头指在最上端，此时电压 表的示数为零；当在托盘中放一物体时，滑动触头随弹簧 向下移动到某一位置，于是电压表就指示出相应的示 数．请在原理图的适当位置接上符合要求的电压表．
作图练习
如图所示是某房间遭枪击后留下的“线索”．B是 玻璃窗上留下的“弹孔”，A是子弹打击到墙壁上 留下的“痕迹”．M是房间对面的高层楼（M楼与
被射击房间距离较近，子弹速度很大）．请通过作 图的方式判断子弹是从M楼哪一间射来的．
(2019·江苏徐州)杨光同学根据课本中的“试一试”用易拉罐做 小孔成像实验．
如图所示，重为100N的物体A受到20N的水平向右的拉力 作用，在水平地面上做匀速直线运动，试在图中画出物体 A受到的摩擦力f 的示意图.
如图所示，竖直的带有磁性的黑板上，吸着一个重为4N 的小铁块静止不动．若磁性黑板和铁块之间的吸引力为 10N，请画出铁块在竖直方向上所受力的示意图．
图中物体G重20N，拉力F为12N，请在图中画出物体对水 平地面压力的示意图．
面镜反射通过P的一根光线
画出方框内的光学元件并完成光路
用一平面镜将与水平面成30°角的阳光竖直照 射到深井内，请你在图中画出平面镜的位置并 标明反射角.
如图所示，发光点S在平面镜MN中的像为S1， 当平面镜转过一定角度后，它的像为S2，请你利用 平面镜成像特点，画出转动后平面镜的大致位置.
如图为激光液面控制仪原理简图，固定的一束 激光AO以入射角θ=60o照射到水平液面，反射 光OB射到与其垂直的光屏上，用光电转换器将 光信号变成电信号，输入控制系统用以控制液 面高度．如果液面降低，发现光点B在光屏上 移动了一段距离到B’，请在图中标明B'的位 置．(要求画出光路图)
(2019·湖南长沙)如图所示，AO是一用来提升重物的杆杠， 在图中画出F1和F2的力臂．
L1 L2
如图所示，杠杆在力F1、F2的作用下处于平衡状态，l1是 力F1的力臂，在图中画出F2的力臂和动力F1．
l2 F1
如图所示是一杠杆绕O点平衡时所受动力F1的力 臂L1及阻力F2，请在图上画出力Fl和阻力臂L2。
如图(甲)所示的钢丝钳，其中A为剪钢丝处，B为手的用力 点，O为转动轴，图(乙)为单侧钳柄及相连部分示意 图．请在图(乙)中画出剪钢丝时的动力F1、阻力F2、动力 臂l1、阻力臂l2.
(2019·山西)市区街道两旁可看到如图所示的公益广告牌。 它可看作一个处于平衡状态的杠杆。在图中画出使它平衡 的力的力臂。
(2019·江苏常州)通电螺线管的磁感线如图所示，请在图 中标出电源的“+”、“-”极。
-+
(2019·新疆乌鲁木齐)如图所示通电螺线管上方的小磁针 受力保持静止状态，请你标出通电螺线管的磁极及电源的 正负极．
N
S
-+
如图所示，有两个电磁铁和一个电源，现要使这两个电磁 铁通电后能相互吸引，这两个电磁铁应如何连接?(画出连 线图)
（1）某次加油后当油面达到最高位置时电流表示数如图所示。电路中的电流是0__.1_8_A
（2）该装置有这样的缺陷：当油量增大时，油量表的示数却减小。请至少设计一种 改进方案，使油量增大时，油量表的示数也增大。
要求：可利用原装置不增加任何部件改装，也可以把油量表（电流表）用其它电表来 代替改装。请把你改进的装置简图画在方框中.
F1
O
F2
F1
l1 O
F2 l2
O F1
O
F1
l1
l2
F2
F2
F2 O
F1
O
F2
F1
人体中的杠杆
Ｆ1
Ｆ2
l1
O l2
F2
F1
O
Ｏ
Ｆ1 Ｆ2
l2
l1
o
F1
F2
F2
l2 o
l1
F1
下图是划船比赛的场面。请你在图中画出运动员用力向后 拉船桨AB时，AB的杠杆五要素。
O
L1
L2
F1
F2
如图是一种挖土机吊臂的受力示意图．动力为 F1，阻力为F2，试作出动力臂l1和阻力臂l2．
下图是一种常见的活塞式抽水机的示意图，在图中画出手 柄所受动力F1的力臂和阻力．
L1 F2
在图中，标出开瓶器开瓶盖时的支点，画出动 力臂及阻力的示意图。
用羊角锤拔钉子，在下图中画出在A点用最省的力F的方 向和它的力臂.
如图是一个通电螺线管电路，开关S合上时，小磁针静止 于图示位置，请再结合图上提供的其他信息，标出电源的 “+”、“-”极，画出螺线管的绕法。
下图中小磁针为电磁铁通电后静止时的指向， 标出电压表的“＋”、“－”接线柱，并画 出图中电磁铁另一半的绕线．
下图中小磁针黑端为N极，请按要求连接电路，标出磁感 线方向，并画出螺线管的绕法．要求：当滑动变阻器的滑 片P向左滑时，通电螺线管的磁性增强．
下图是研究电流做功的多少跟哪些因素有关的实验装 置．请画出这个实验相应的电路图．
如图所示是自动测定油箱内油量的装置图，其中R′是一个定值电阻，R是滑动变阻器， 它的金属滑片P是杠杆的一端，A是油量表（实际是电流表），电源电压为12V。当油面达 到最高和最低位置时，变阻器的滑片P恰好滑至变阻器的两个端点处。

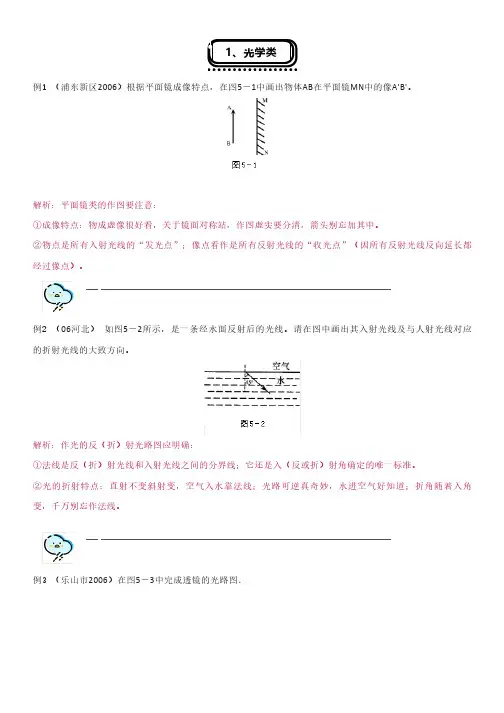

中学物理画图题汇总(附带解析)
1、光学类例1 （浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。
解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。
②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。
例2 （06河北） 如图5－2所示，是一条经水面反射后的光线。
请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。
②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。
例3 （乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。
利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。
不管是凸透镜还是凹透镜，过光心的光线，方向都不变。
可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。
2、电学类例4 （2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V 的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。
(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。
(2)用笔画线代替导线，连接实物图。

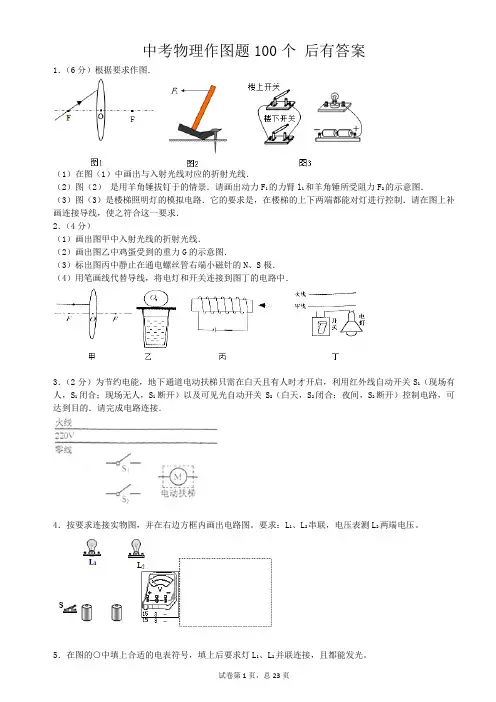

中考物理100 个 作图 题训练 ( 参考答案)
(2)小磁针的N极；
(3)磁感线的方向。
37．（2分）请在图中标出通电螺母管的N极和磁感线的方向。
38．（2分）如图甲所示，插线板上开关控制指示灯和插孔，若指示灯开路，插孔仍可正常使用．请在图乙中画出插线板上开关、指示灯和插孔的连接方式，并与电源线接通．
（3）请在图中标出通电螺旋管外部磁感线的方向和小磁针的N、S极。
41．如图所示，请正确连接下列家庭电路。
42．如图所示，为地球磁场的N、S极，请在图中的曲线上用箭头标出地磁场的磁感线方向。
43．根据小磁针的指向在括号内标出螺线管的磁极和电源符号．
44．如图所示，小磁针在通电螺线管产生的磁场中静止不动，请将电源符号填入虚线框内并标出小磁针的N极、S极．
26物图画出电路图．
28．如图是用伏安法测量小灯泡的电功率实验所需的电路图，请你给它补充完整。
29．如图所示的电学黑箱中有三个阻值都是10欧的电阻，它们分别与盒外的四个接线柱Ａ、Ｂ、Ｃ、Ｄ相连，测量任意两个接线柱的电阻值，发现其中有三次测量结果均为10欧，另三次测量结果均为20欧．请在黑箱中画出三个电阻的连接图．
34．一个可以自由转动的通电螺线管，其静止时的位置如图，请你根据其地理位置指向标出通电螺线管的N极、磁感线的方向和电源的正极．
35．根据图甲中的反射光线OB和法线ON，画出入射光线AO，并标出入射角。在图乙中，请标出磁感线方向，小磁针的N、S极和电源的正、负极。
36．如图所示，电磁铁的极性已经标出，按要求作图。
13．如图甲、乙所示，请在图中“○”内填入电流表或电压表的符号，使开关闭合后两灯都能发光。
14．(6分)按要求连接下列实物图，并在方框内画出对应的电路图。

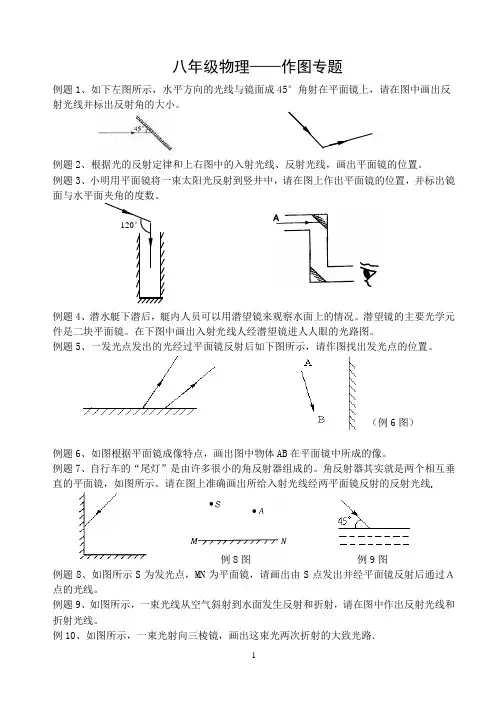

初中八、九年级物理作图大全
八年级物理——作图专题例题1、如下左图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。
例题2、根据光的反射定律和上右图中的入射光线、反射光线，画出平面镜的位置。
例题3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
例题4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在下图中画出入射光线人经潜望镜进人人眼的光路图。
例题5、一发光点发出的光经过平面镜反射后如下图所示，请作图找出发光点的位置。
（例6图）例题6、如图根据平面镜成像特点，画出图中物体AB 在平面镜中所成的像。
例题7、自行车的“尾灯”是由许多很小的角反射器组成的。
角反射器其实就是两个相互垂直的平面镜，如图所示。
请在图上准确画出所给入射光线经两平面镜反射的反射光线.例8图 例9图例题8、如图所示S 为发光点，MN 为平面镜，请画出由S 点发出并经平面镜反射后通过Ａ点的光线。
例题9、如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线。
例10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．例题11、如上图所示，人眼在A 处看见河里B 处有一白色鹅卵石，若从A 处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A 处射出的激光束照射到白色鹅卵石上的光路图。
例题12、完成图中的光路图。
例题13、在下图方框中填入适当的透镜，并完成光路。
例题14、、如图所示是小明探究凸透镜成像的一次实验，请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB 所成的像(包括像的大小，正倒、大概位置，)。
例题15、A ’B ’是物体AB 经过凸透镜所成的像，CC ’是主光轴，在图中大致的位置上画 出透镜和焦点F 。
课后作业：1、试在图中画出钟表面指针的位置。
2、如图所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，并标出反射角（在反射角内标上 ）。
初中物理光和眼睛作图专项练习
5．完成光路图。
6．在图中画出光从空气斜射入水中时折射光路图。
7．在如图中，一束光线射向凹透镜发生折射后，再经平面镜反射后原路返回，请在图中确定平面镜的位置。（保留作图痕迹）
8．一点光源发出的光线经平面镜反射后的两条光线如图所示，请画图确定光源的位置。
9．如图是反射的光路图，请画出反射光线，标出反射角的度数。
（3）[3]小孔成像是光的直线传播现象。物体上部的光线通过小孔后，射到了半透明纸的下部；物体下部的光线通过小孔后，射到了半透明纸的上部，因此通过小孔后所成的像是倒立的像。如图所示：
17．
【详解】过光心的光线经凹透镜折射后传播方向不改变。
平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：
6．
【详解】根据光的折射规律可知，当光从空气斜射到水中时，折射光线向法线偏折，折射角小于入射角。故先过入射光线与界面的交点垂直界面做法线，找到入射点O，然后过O点做折射光线，使折射角靠近法线，作图如下：
7．
【详解】凹透镜对光线具有发散作用，平行于主光轴的光线经过凹透镜后会发散，发散光线的反向延长线交在焦点上；折射光线经过平面镜反射后原路返回，这说明折射光线与镜面是垂直入射的，据此做出平面镜的位置，如图所示：
17．请画出入射光线通过透镜后的折射光线。
18．如图2为存在视力缺陷的人眼成像光路图。请在图1两个透镜中选一个，画到图中虚线框内对其进行矫正。
19．如图点S代表太阳，A代表钓鱼爱好者眼睛，请你画出太阳发出的光经水面反射照进钓鱼爱好者眼中的光路图，并保留作图痕迹。
20．安全出行，珍爱生命，远离大卡车！这是一辆大卡车的俯视图，D点为司机眼睛的位置，司机通过左侧的平面后视镜AB能看到车尾C点，请画出司机眼睛看到车尾C点的光路图（保留作图痕迹）。
初中物理实验、作图题汇总
图1 图 2图3图4 图5图6 图7图8 第二部分 热点题型突破题型一 作图题一 光学作图题(一)根据光的直线传播作图1.如图1所示，在地面上竖直立一长杆AB ，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。
2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。
(二)根据光的反射定律作图1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。
2.画出图4中放置平面镜的位置。
3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。
(三)根据平面镜成像特点作图1.如图6所示，A ′O ′是AO 在平面镜中成的像，请画出平面镜的位置。
2.如图7所示，从光源S 发出的光线经平面镜MN 反射后，经过点A ，请在图中完成光路图。
3.在图4中画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。
(三)根据光的折射定律作图1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。
图9 图10图15图11图12图16图13图17图142.如图10所示，是光从水中斜射入空气中时，入射光线的光路情况。
请在图中适当位置画出该入射光线对应的折射光线。
3.请在图11中画出光线进入玻璃和穿过玻璃后的光路图。
4.请在图12中画出通过透镜后的折射光线。
5.请在如图13方框中画出合适的透镜。
6.图14所示为眼的成因光路图，请在图中方框内．．．画出可以矫正视力的透镜。
7.点燃的蜡烛通过凸透镜后在光屏上成实像，如图15所示，请画出A、B、C三条光线经凸透镜折射后的折射光线。
8.如图16所示，一束光射向三棱镜，画出这束光两次折射的大致光路9.图17中L为凸透镜，MN为其主光轴，O为光心。
若物体AB经凸透镜成的实像为A′B′,试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。
中考物理作图题专题训练汇总及答案解析
中考物理作图题专题训练汇总及答案解析中考物理复作图题一、作图题1、A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置．2、如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．3、如图所示，光射在水面上，在图中画出反射光线．4、如图所示，S′为发光点S在平面镜MN中的像，若S 发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路．5、根据平面镜成像特点，画出图中物体AB在平面镜中所成的像．（保留作图辅助线）6、画出下图中从A点出发，经平面镜反射后经过B的光线．7、如图所示，一束光从空气斜射向水面，请你在图中画出光的实际传播路径．8、作图题：一条光芒照射到水面产生反射和折射，这条光芒经水面折射后的光芒如图所示，请在图中画出它的入射光线和反射光线的大致方向．9、根据入射光线和折射光线，在图中的虚线框内画出适当的类型的透镜．10、如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光芒．11、如图所示，一个凸透镜的主光轴与平静水面重合，F 为凸透镜的焦点．请画出图中光线在凸透镜左边的入射光芒以及图中光芒进入水中的折射光芒．12、如图所示，a、b分别为一束入射光线和一束出射光线．请画出a经过凹透镜后的折射光线和与b对应的入射光线．13、请在图中画出经过透镜折射后的光芒．14、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光芒，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．15、画出图中静止在斜面上的物体A所受的重力G和它对斜面的压力F的示意图．16、图12甲所示是一吊灯吊挂在天花板上，其中O点为灯的重心，请画出吊灯所受的拉力和重力的示意图。
初二物理光学画图题专项60题+答案解析
初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。
2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。
3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。
4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。
6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。
7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
8．如图所示，画出烛光下杆AB在桌面上的影子范围。
9．画出图中入射光线的反射光线。
10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。
11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12．有时，黑板反光会“晃”着部分同学的眼睛。
如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。
13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。
初中物理作图题专项训练附答案
初中物理作图题专项训练1、光学类例1（浦东新区2006）根据平面镜成像特点，在图5－1中画出物体AB在平面镜MN中的像A'B'。
解析：平面镜类的作图要注意：①成像特点：物成虚像很好看，关于镜面对称站，作图虚实要分清，箭头别忘加其中。
②物点是所有入射光线的“发光点”；像点看作是所有反射光线的“收光点”（因所有反射光线反向延长都经过像点）。
例2（06河北）如图5－2所示，是一条经水面反射后的光线。
请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
解析：作光的反（折）射光路图应明确：①法线是反（折）射光线和入射光线之间的分界线；它还是入（反或折）射角确定的唯一标准。
②光的折射特点：直射不变斜射变，空气入水靠法线；光路可逆真奇妙，水进空气好知道；折角随着入角变，千万别忘作法线。
例3（乐山市2006）在图5－3中完成透镜的光路图．解析：透镜类的作图要了解：平行于主光轴的光线经凸透镜后会聚，过异侧的焦点；经凹透镜后发散，反向延长过同侧的焦点。
利用光路的可逆性分析上述光线得出：从焦点发出的光线过凸透镜后平行于主光轴；射向凹透镜另一侧焦点的光线（也可看作过焦点）过凹透镜后与主光轴平行。
不管是凸透镜还是凹透镜，过光心的光线，方向都不变。
可记作：凸镜会聚凹镜散，特别记住三条线；平行主轴过焦点，凸镜异侧凹镜反；光路可逆别忘掉，过焦光线能知道；光心个性真算靓，光线穿过不变向。
2、电学类例4（2006临沂市）图5－4韩宇同学想利用爸爸汽车上换下来的蓄电池制作一个小照明灯，手头上有3．8V的小灯泡和三只不同阻值的电阻(其阻值分别为A．2Ω；B．8Ω；C．16Ω)、开关及部分导线，他又从学校实验室借来了电压表和一只最大阻值为20Ω的滑动变阻器，测量得知蓄电池的电压为6V。
(1)请你帮助韩宇同学设计一个能够使小灯泡正常发光的电路，并用电压表测量灯泡两端的电压，将所设计的电路图画在框内。
(2)用笔画线代替导线，连接实物图。
初中物理力学作图专题精选题
作图题专题 一、力学1．如图，金属块A 在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图。
2．如图，杠杆的一端挂一重物，杠杆处于静止状态，请画出力F 的力臂L 。
3．钓鱼竿钓鱼的示意图如图所示，O 为支点，F 1是手对鱼竿的作用力，请画出：①鱼线对钓鱼竿拉力F 2的示意图；②F 1的力臂。
4．如图所示，作出：①重物M 所受重力的示意图；②以O 为支点，力F 1的力臂.5．如图所示，F 1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F 1的力臂和阻力的示意图。
6．请画出图中动力F 1的力臂L 1和物体所受重力的示意图．7．粗细均匀棒的一端在力F 的作用下（如图所示），处于杠杆平衡状态．要求：（1）画出棒所受重力G 的示意图； （2）画出力F 的力臂l 1； （3）比较两力的大小：G ______F 。
8．如图所示，课桌的重心在O 点，若在课桌的C 点用力F 把桌腿B 抬离地面，在抬起时另一桌腿A 没有滑动，请在图中画出F 相对于A 点的力臂l 1、重力G 的示意图、并标出重力的力臂l 2。
9．图所示是能绕O 点转动的杠杆，请画出足球受到的重力G 和力F 的力臂L.MF 1 ABOO10．如图所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力F 2的力臂；并画出作用在螺丝刀柄上A 点的最小动力F 1的示意图．11．如图是小黄为新装的空调室外机设计的支架，请在图上画出空调室外机受到的重力，假设其重心就在其几何中心上。
支架可以看作杆杠，以O 为支点，在支架P 孔处拉一根铁线到墙上固定，要使铁线受到的拉力最小，请在P 孔处画出铁线到墙的方向。
并画出铁线拉力F 的力臂l ．12．下图中，站在地面上的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法． 13．如图乙所示，有一铅球放在水平桌面上．请画出铅球对桌面的压力和桌面对铅球的支持力的示意图．14．为使杠杆ON 在图中位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图；15．图6中AB 是用软绳悬挂的杠杆，请在A 点画出能使杠杆在图示位置平衡的最小拉力的A BCOF乙F 2OAA示意图。
九年级物理电学作图作图专题含答案精选全文
精选全文完整版（可编辑修改）九年级物理电学作图作图专题含答案学校:___________姓名：___________班级：___________考号：___________一、作图题1．按家庭电路要求完成作图。
2．读数与作图(1)如图所示，所测物体的质量为__________g；(2)如图所示，请在图中画出小球所受力的示意图______________；(3)如图所示，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路______________。
3．作图：根据电路图连接实物图（____）4．在题图方框中画出对应的电路图完成下列作图。
5．作图：如图所示，按照家庭电路安全用电的要求连接电路．（____）6．按照题目要求作图：在图甲电路图中填上适当的电表符号，使之成为正确的电路（_____）7．作图：根据电路图连接实物图（________）8．完成下列作图（1）请将下列实物图对应的电路图画在右边的虚线框内（2）请按左边的电路图正确连接右边的实物图（电表都选用小量程）9．按要求完成作图，下图均在原图上改动一根导线，将要改动的导线打“×”，然后重新画出来。
(1)使开关S 只控制小灯泡L1。
(2)使开关S 控制所有小灯泡，且灯泡是并联连接。
10．按要求作图：（1）在图示电路的空缺处，分别填入一个电流表和一个电压表的元件符号，使得开关闭合时，两灯都发光．（____）（2）按照给出的电路图，将实物电路连接完整．（____）11．小雨同学想利用电源，灯泡1L 和2L ，开关1S 、2S 和3S ，滑动变阻器R ，设计如下电路：1S 为总开关，当1S 闭合时，①只闭合2S ，两盏灯都亮；②若只闭合3S ，只有2L 亮，且亮度可利用滑动变阻器R 调节．请你根据他的想法，帮助他设计符合要求的电路图．（________）12．设计一个家用电吹风机，要求：可单独吹冷风，也可吹热风，但不可只发热而不吹风；吹热风状态下，即使发热体烧坏了，吹风机也能工作：请在图中连线，设计符合要求的电路图。
