专题57实验九 描绘小电珠的伏安特性曲线---2021年高考物理复习专题训练含真题及解析
7.5 实验 描绘小电珠的伏安特性曲线—2021届高中物理一轮复习课件 (机构专用)(共58张PPT)

要测绘一个标有“3 V 0.6 W”小灯泡的伏安特性曲线,灯泡两端的电压需要由零逐 渐增加到3 V,并便于操作。已选用的器材有: 电池组(电动势为4.5 V,内阻约1 Ω );电流表(量程为0~250 mA,内阻约5 Ω ); 电压表(量程为0~3 V,内阻约3 kΩ );电键一个、导线若干。 ①实验中所用的滑动变阻器应选下列中的____A____(填字母代号)。 A.滑动变阻器(最大阻值20 Ω,额定电流1 A) B.滑动变阻器(最大阻值1 750 Ω,额定电流0.3 A)
提示:根据小灯泡的额定电流及额定电压大小选取电流表和电压表;根据滑变的接法选取滑动变阻器 。
某同学用如图所示电路,测绘标有“3.8 V 0.3 A”的小灯泡的灯丝电阻 R 随电压 U 变化的图像。除了导线和开关外,有以下一些器材可供选择: 电流表:A1(量程100 mA,内阻约2 Ω ) A2(量程0.6 A,内阻约0.3 Ω ) 电压表:V1(量程5 V,内阻约5 kΩ ) V2(量程15 V,内阻约15 kΩ ) 滑动变阻器:R1(0~10 Ω ) R2(0~2 kΩ ) 电源:E1(电动势为1.5 V,内阻为0.2 Ω ) E2(电动势为4 V,内阻约为0.04 Ω ) 为了调节方便,测量准确,实验中应选用电流表____A_2___,电压表 ____V__1__,滑动变 阻器___R__1___,电源____E__2__.(填器材的符号)
提示:为了获得更准确的图象,应在电流变化过大的两个数据点间多测几组数据 。
在“描绘小电珠的伏安特性曲线”实验中,使用的小电珠为“6 V 3 W ”,其他可供 选择的器材有: 电压表V1(量程6 V,内阻20 kΩ ) 电压表V2(量程20 V,内阻60 kΩ ) 电流表A1(量程3 A,内阻0.2 kΩ ) 电流表A2(量程0.6 A,内阻1 Ω) 变阻器R1(0~1 000 Ω,0.5 A) 变阻器R2(0~20 Ω,2 A) 学生电源E(6 V~8 V) 开关 S 及导线若干。 实验中要求电压表在0~6 V 范围内读取并记录下12组左右不 同的电压值U 和对应的电流值I,以便作出伏安特性曲线,在上 述器材中,电压表应选用_V_1_____,电流表应选用__A_2_____,变 阻器应选用_R_2______。画出实验的原理图。

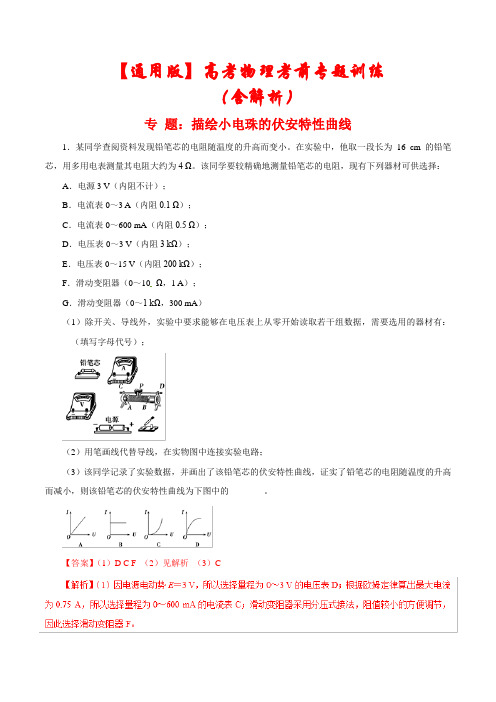

最新【通用版】高考物理考前专题突破训练《实验:描绘小电珠的伏安特性曲线》(含答案)

【通用版】高考物理考前专题训练(含解析)专题:描绘小电珠的伏安特性曲线1.某同学查阅资料发现铅笔芯的电阻随温度的升高而变小。
在实验中,他取一段长为16 cm的铅笔芯,用多用电表测量其电阻大约为4 Ω。
该同学要较精确地测量铅笔芯的电阻,现有下列器材可供选择:A.电源3 V(内阻不计);B.电流表0~3 A(内阻0.1 Ω);C.电流表0~600 mA(内阻0.5 Ω);D.电压表0~3 V(内阻3 kΩ);E.电压表0~15 V(内阻200 kΩ);F.滑动变阻器(0~10Ω,1 A);G.滑动变阻器(0~1 kΩ,300 mA)(1)除开关、导线外,实验中要求能够在电压表上从零开始读取若干组数据,需要选用的器材有:______(填写字母代号);(2)用笔画线代替导线,在实物图中连接实验电路;(3)该同学记录了实验数据,并画出了该铅笔芯的伏安特性曲线,证实了铅笔芯的电阻随温度的升高而减小,则该铅笔芯的伏安特性曲线为下图中的________。
【答案】(1)D C F (2)见解析(3)C(2)电压要求从0开始调节,滑动变阻器采用分压式接法;待测铅笔芯阻值较小,电流表采用外接法。
应先画出电路图(如图甲),然后再连接实物图(如图乙)。
3.要测绘一个标有“6 V 2.5 W”小灯泡的伏安特性曲线,要求多次测量尽可能减小实验误差,备有下列器材:A.直流电源,6 V,内阻未知B.电流表G,满偏电流3 mA,内阻R g=10 ΩC.电流表A,0~0.6 A,内阻未知D.滑动变阻器R,0~20 Ω,5 AE.滑动变阻器R′,0~200 Ω,1 AF.定值电阻R0,阻值1 990 ΩG.开关与导线若干(1)由于所给实验器材缺少电压表,某同学直接把电流表G作为电压表使用测出小灯泡两端电压,再用电流表A测出通过小灯泡的电流,从而画出小灯泡的伏安特性曲线,该方案实际上不可行,其最主要的原因是_______________。

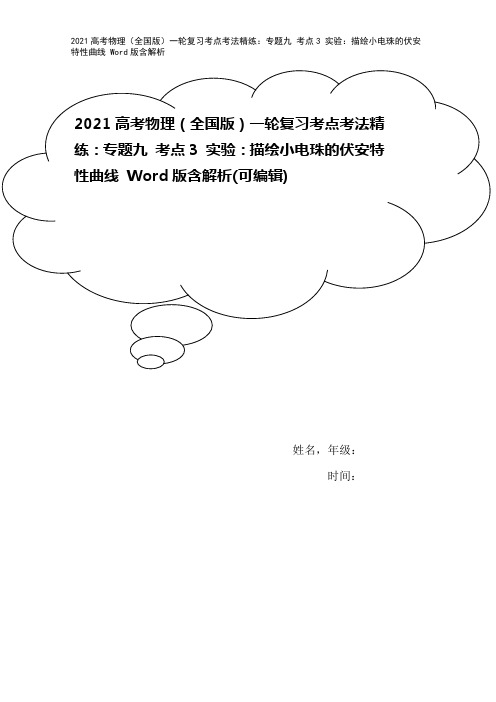

2021高考物理(全国版)一轮复习考点考法精练:专题九 考点3 实验:描绘小电珠的伏安特性曲线 W

姓名,年级:时间:考点3 实验:描绘小电珠的伏安特性曲线1。
[2020四川成都摸底,8分]某电阻的额定电压为2 V,正常工作时的阻值约为500 Ω,现要精确测定其正常工作时的阻值R x.实验室提供的器材有:A。
电流表A1(量程50 mA,内阻r1约3 Ω)B.电流表A2(量程3 mA,内阻r2=15 Ω)C。
电压表V(量程9 V,内阻R V=1 kΩ)D。
定值电阻1(阻值R1=985 Ω)E.定值电阻2(阻值R2=1 985 Ω)F.滑动变阻器(0~20 Ω)G.蓄电池E(电动势10 V,内阻很小)H.开关S一个,导线若干(1)某同学设计的实验电路如图.其中,电表1应选,电表2应选,定值电阻R应选.(填器材前的序号字母)(2)实验中,调节滑动变阻器的阻值,当电表1的示数x1= 时,被测电阻正常工作,此时电表2的示数为x2。
(3)被测电阻正常工作时电阻的表达式R x= (用x1、x2和器材中已知量的符号表示)。
2。
[2020四川德阳模拟,7分]在“描绘小灯泡的伏安特性曲线”的实验中,可供选择的实验仪器如下:器材规格器材规格小灯泡标有“3.8 V0.3 A”字样.滑动变阻最大阻值10Ω,额定电流器R 1。
1.0 A 。
电压表V 量程0~5 V ,内阻约5 kΩ。
滑动变阻器R 2。
最大阻值 1kΩ,额定电流0。
5 A 。
电流表A 1 量程0~100 mA,内阻约 4 Ω。
直流电源E. 电动势约为6 V,内阻约为0.5 Ω。
电流表A 2量程0~500 mA ,内阻约0。
4 Ω. 导线、开关等.-(1)在上述器材中,滑动变阻器应选 ,电流表应选 . (2)在图甲中用笔画线代替导线,把实验仪器连接成完整的实验电路。
(3)利用实验中得到的实验数据在I-U 坐标系中描绘出了如图乙所示的小灯泡的伏安特性曲线。
根据此图给出的信息,可以判断出下图中正确的是(图中P 为小灯泡功率) .3.[2019福建福州检测,7分]某学习小组的同学拟探究小灯泡L 的伏安特性曲线,可供选用的器材如下:小灯泡L ,规格“4。

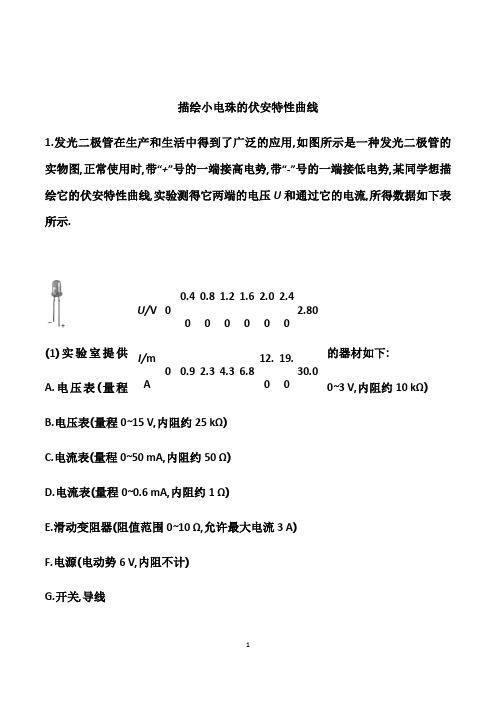

2021届高考物理二轮备考专题特训:描绘小电珠的伏安特性曲线(解析版)

描绘小电珠的伏安特性曲线1.发光二极管在生产和生活中得到了广泛的应用,如图所示是一种发光二极管的实物图,正常使用时,带“+”号的一端接高电势,带“-”号的一端接低电势,某同学想描绘它的伏安特性曲线,实验测得它两端的电压U 和通过它的电流,所得数据如下表所示.(1)实验室提供的器材如下: A .电压表(量程0~3 V ,内阻约10 kΩ) B .电压表(量程0~15 V ,内阻约25 kΩ)C .电流表(量程0~50 mA ,内阻约50 Ω)D .电流表(量程0~0.6 mA ,内阻约1 Ω)E .滑动变阻器(阻值范围0~10 Ω,允许最大电流3 A )F .电源(电动势6 V ,内阻不计)G .开关,导线U/V 00.40 0.80 1.20 1.60 2.00 2.40 2.80I/mA 0 0.9 2.3 4.3 6.812.0 19.0 30.0该同学做实验时,电压表选用的是,电流表选用的是.(填选项字母)(2)请在图甲中以笔画线代替导线,按实验要求将实物图中的连线补充完整.(3)在实验过程中,开关S闭合前,滑动变阻器的滑片应置于最端(填“左”或“右”).(4)根据表中数据,在图乙所示的坐标纸中画出该发光二极管的I-U图线.(5)由I-U图线可知:二极管的电阻值随工作电压的增大而(填“不变”“增大”或“减小”).(6)若此发光二极管的最佳工作电流为10 mA,现将此发光二极管与电动势为3 V、内阻不计的电池组相连,还需串联一个阻值R=Ω的电阻,才能使它工作在最佳状态.(结果保留3位有效数字)2.(2019·浙江卷)小明想测额定电压为2.5 V的小灯泡在不同电压下的电功率,电路如图1所示.(1)在实验过程中,调节滑片P,电压表和电流表均有示数但总是调不到零,其原因是的导线没有连接好(图中用数字标记的小圆点表示接线点,空格中请填写图1中的数字,如“7点至8点”);(2)正确连好电路,闭合开关,调节滑片P,当电压表的示数达到额定电压时,电流表的指针如图2所示,则电流为,此时小灯泡的功率为W;(3)做完实验后小明发现在实验报告上漏写了电压为1.00 V 时通过小灯泡的电流,但在草稿纸上记录了下列数据,你认为最有可能的是.A.0.08 AB.0.12 AC.0.20 A3.在“描绘小灯泡的伏安特性曲线”的实验中,小灯泡标有“3.6 V1.8 W”字样,可供选用的器材如下:①电流表A,量程0~0.6 A,内阻约为0.2 Ω;②灵敏电流计G,量程0~100 μA,内阻约为1 000 Ω;③电阻箱R0,阻值范围0~99 999 Ω;④滑动变阻器R,阻值范围0~100 Ω;⑤学生电源E,电动势为4 V,内阻不计;⑥开关S及导线若干.(1)若把灵敏电流计G改装成量程为5 V的电压表,则串联的电阻箱R0的阻值应调整为Ω.(2)使用改装后的电压表V,采用如图甲所示的电路进行测量,图乙是实物电路,请你用笔画线代替导线,把电路连接完整.(3)用改装后的电压表进行实验,得到电流表读数I1和灵敏电流计读数I2如下表所示.次数12345678I1/A00.190.30.370.430.460.480.49I2/μA 010203040506070请你根据表中数据,在给出的坐标系上作出图线.由图线可知,随着I1的增大,小灯泡的电阻(选填“变大”“变小”或“不变”).(4)根据作出的图线,当灵敏电流计读数I2为34 μA时,小灯泡两端的电压为V,此时小灯泡的电阻为Ω,功率为W(结果均保留2位有效数字).4.某学习小组通过实验来研究电器元件Z的伏安特性曲线.他们在实验中测得电器元件Z两端的电压与通过它的电流的数据如下表:U/V0.000.200.501.001.502.002.503.00I/A0.0000.0500.1000.1500.1800.1950.2050.215现备有下列器材:A.内阻不计的6 V电源;B.量程为0~3 A的内阻不可忽略的电流表;C.量程为0~0.3 A的内阻不可忽略的电流表;D.量程为0~3 V的内阻很大的电压表;E.阻值为0~10 Ω,额定电流为3 A的滑动变阻器;F.开关和导线若干.(1)这个学习小组在实验中电流表应选(填器材前面的字母).(2)请你从下面的实验电路图中选出最合理的一个.(3)利用表格中数据绘出的电器元件Z的伏安特性曲线,如图所示,分析曲线可知该电器元件Z的电阻随U变大而(填“变大”“变小”或“不变”).(4)若把用电器Z接入如图所示的电路中时,电流表的读数为0.150 A,已知A、B两端电压恒为2 V,则定值电阻R0的阻值为Ω.(结果保留2位有效数字)5.在描绘小灯泡的伏安特性曲线实验中,一组同学用量程0~3 V 的电压表测量小灯泡的电压,用多用电表的“250 mA”挡测量通过小灯泡的电流.(1)在图甲电路中,需要将多用电表的两表笔连接到a 、b 两处,其中黑表笔应与 (选填“a ”或“b ”)连接.(2)将得到的数据记录在表格中,当电压为1.50 V 时,对应的多用电表指针指示如图乙所示,其读数为 mA .(3)根据表格中的其他数据,在图中绘制出I -U 曲线.(4)由I -U 曲线可以看出,随电压、电流的增大,小灯泡的电阻 . (5)实验后,某同学用多用电表的欧姆挡测量小灯泡的电阻,他将选择开关置于电电压U/V 0 0.50 1.00 1.50 2.00 2.50电流I/mA 0 115 154 188 200阻“×1”挡,调零后将红、黑表笔接在小灯泡的两极上,已知多用电表内部欧姆挡所接电池的电动势为1.5 V,欧姆挡刻度盘的中央刻度示数为15,则指针位于区间.A.大于10B.7~9C.4.5~7D.小于4.56.在“描绘小灯泡的伏安特性曲线”的实验中,现除了有一个标有“5 V2.5 W”的小灯泡、导线和开关外,还有:A.直流电源(电动势约为5 V,内阻可不计)B.直流电流表(量程0~3 A,内阻约为0.1 Ω)C.直流电流表(量程0~600 mA,内阻约为5 Ω)D.直流电压表(量程0~15 V,内阻约为15 kΩ)E.直流电压表(量程0~5 V,内阻约为10 kΩ)F.滑动变阻器(最大阻值10 Ω,允许通过的最大电流为2 A)G.滑动变阻器(最大阻值1 kΩ,允许通过的最大电流为0.5 A)实验要求小灯泡两端的电压从零开始变化并能测多组数据.(1)实验中电流表应选用,电压表应选用,滑动变阻器应选用(均用序号字母表示).(2)请按要求将图甲中所示的器材连成实验电路.(3)某同学通过实验正确作出了小灯泡的伏安特性曲线如图乙所示.现把实验中使用的小灯泡接到如图丙所示的电路中,其中电源电动势E=6 V,内阻r=1 Ω,定值电阻R=9 Ω,此时灯泡的实际功率为W.(结果保留2位有效数字)7.某同学研究小灯泡的伏安特性,所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表V(量程3 V,内阻3 kΩ);电流表A(量程0.5 A,内阻0.5 Ω);固定电阻R0(阻值1 000 Ω);滑动变阻器R(阻值0~9.0 Ω);电源E(电动势5 V,内阻不计);开关S;导线若干.(1)实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量,画出实验电路原理图.(2)实验测得该小灯泡伏安特性曲线如图(a)所示.由实验曲线可知,随着电流的增加小灯泡的电阻(填“增大”“不变”或“减小”),灯丝的电阻率(填“增大”“不变”或“减小”).(3)用另一电源E0(电动势4 V,内阻1.00 Ω)和题给器材连接成图(b)所示的电路图,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率.闭合开关S,在R的变化范围内,小灯泡的最小功率为W,最大功率为W.(结果均保留2位小数)8.由金属丝制成的电阻阻值会随温度的升高而变大.某同学为研究这一现象,亲自动手通过实验描绘这样一个电阻器的伏安特性曲线.可供选择的实验器材有:A.待测电阻器R x(2.5 V,1.2 W)B.电流表A(0~0.6 A,内阻为1 Ω)C.电压表V(0~3 V,内阻未知)D.滑动变阻器(0~10 Ω,额定电流1 A)E.电源(E=3 V,内阻r=1 Ω)F.定值电阻R0(阻值5 Ω)G.开关一个和导线若干(1)实验时,该同学采用电流表内接法,并且电阻器两端电压从零开始变化,请在方框内画出实验电路图.(2)按照正确的电路图,该同学测得实验数据如下:I/A0.150.20.250.30.350.40.450.48U/V0.250.40.60.91.251.852.53.0U R/V其中,I是电流表的示数,U是电压表的示数,U R是电阻器两端的实际电压.请通过计算补全表格中的空格,然后在坐标图中画出电阻器的U R-I曲线.(3)该同学将本实验中的电阻器R x以及给定的定值电阻R0二者串联起来,接在本实验提供的电源两端,则电阻器的实际功率是W.(结果保留2位小数)描绘小电珠的伏安特性曲线1.发光二极管在生产和生活中得到了广泛的应用,如图所示是一种发光二极管的实物图,正常使用时,带“+”号的一端接高电势,带“-”号的一端接低电势,某同学想描绘它的伏安特性曲线,实验测得它两端的电压U和通过它的电流,所得数据如下表所示.U/V00.400.81.21.62.02.42.80(1)实验室提供的器材如下:A .电压表(量程0~3 V ,内阻约10 kΩ)B .电压表(量程0~15 V ,内阻约25 kΩ)C .电流表(量程0~50 mA ,内阻约50 Ω)D .电流表(量程0~0.6 mA ,内阻约1 Ω)E .滑动变阻器(阻值范围0~10 Ω,允许最大电流3 A )F .电源(电动势6 V ,内阻不计)G .开关,导线该同学做实验时,电压表选用的是 ,电流表选用的是 .(填选项字母)(2)请在图甲中以笔画线代替导线,按实验要求将实物图中的连线补充完整.(3)在实验过程中,开关S 闭合前,滑动变阻器的滑片应置于最 端(填“左”I/mA 0 0.9 2.3 4.3 6.812.0 19.030.0或“右”).(4)根据表中数据,在图乙所示的坐标纸中画出该发光二极管的I-U图线.(5)由I-U图线可知:二极管的电阻值随工作电压的增大而(填“不变”“增大”或“减小”).(6)若此发光二极管的最佳工作电流为10 mA,现将此发光二极管与电动势为3 V、内阻不计的电池组相连,还需串联一个阻值R=Ω的电阻,才能使它工作在最佳状态.(结果保留3位有效数字)【答案】(1)A C(2)见解析图(3)左(4)见解析图(5)减小(6)110【解析】(1)根据实验测得它两端的电压U和通过它的电流I的数据范围可知:电压变化的最大值为2.8 V,所以电压表选A;电流变化的最大值为30 mA,所以电流表选C.(2)电压、电流要从0测起,所以滑动变阻器应该用分压式;二极管的电阻更接近电流表的内阻.电流表应该用外接法.实物图的连接如图甲所示.甲乙(3)根据题意可知当开关S闭合前,应使滑动变阻器接入电路的阻值最大,即滑动变阻器的滑片应置于最左端.(4)根据表中数据,在图上描出各点,用平滑的曲线连接起来.如图乙所示.(5)图线上的点与原点的连线的斜率越来越大,故随电压的增大,电阻减小.(6)根据I-U图线可知,当二极管的工作电压为1.9 V时,工作电流约为10 mA,串联电阻上分得的电压应为1.1 V,故应串联的电阻为R=110 Ω.2.(2019·浙江卷)小明想测额定电压为2.5 V的小灯泡在不同电压下的电功率,电路如图1所示.(1)在实验过程中,调节滑片P,电压表和电流表均有示数但总是调不到零,其原因是的导线没有连接好(图中用数字标记的小圆点表示接线点,空格中请填写图1中的数字,如“7点至8点”);(2)正确连好电路,闭合开关,调节滑片P,当电压表的示数达到额定电压时,电流表的指针如图2所示,则电流为,此时小灯泡的功率为W;(3)做完实验后小明发现在实验报告上漏写了电压为1.00 V 时通过小灯泡的电流,但在草稿纸上记录了下列数据,你认为最有可能的是.A.0.08 AB.0.12 AC.0.20 A【答案】(1)1点至4点(2)0.30 A0.75(3)C【解析】(1)在实验过程中,调节滑片P,电压表和电流表均有示数但总是调不到零,说明滑动变阻器接成了限流接法,由图示电路图可知,其原因是1点至4点的导线没有连接好.(2)电流表量程为0.6 A,分度值为0.02 A,示数为0.30 A,灯泡额定功率:P=UI=2.5×0.30 W=0.75 W.(3)灯泡电阻随温度升高而增大,电压越小灯泡额定功率越小,灯丝温度越低,灯泡电阻越小,由此可知1.00 V电压对应的电流应为0.20 A,故C正确.3.在“描绘小灯泡的伏安特性曲线”的实验中,小灯泡标有“3.6 V1.8 W”字样,可供选用的器材如下:①电流表A,量程0~0.6 A,内阻约为0.2 Ω;②灵敏电流计G,量程0~100 μA,内阻约为1 000 Ω;③电阻箱R0,阻值范围0~99 999 Ω;④滑动变阻器R,阻值范围0~100 Ω;⑤学生电源E,电动势为4 V,内阻不计;⑥开关S及导线若干.(1)若把灵敏电流计G改装成量程为5 V的电压表,则串联的电阻箱R0的阻值应调整为Ω.(2)使用改装后的电压表 V ,采用如图甲所示的电路进行测量,图乙是实物电路,请你用笔画线代替导线,把电路连接完整.(3)用改装后的电压表进行实验,得到电流表读数I 1和灵敏电流计读数I 2如下表所示.次数1 2 3 4 5 6 78I 1/A 00.19 0.30 0.37 0.43 0.46 0.480.49 I 2/μA0 10 20 30 40 50 60 70请你根据表中数据,在给出的坐标系上作出图线.由图线可知,随着I 1的增大,小灯泡的电阻(选填“变大”“变小”或“不变”).(4)根据作出的图线,当灵敏电流计读数I2为34 μA时,小灯泡两端的电压为V,此时小灯泡的电阻为Ω,功率为W(结果均保留2位有效数字).【答案】(1)49 000(2)见解析图甲(3)见解析图乙变大(4)1.74.3 0.68【解析】(1)根据改装原理可知,电流表改装成电压表需要串联一个大电阻,根据串联电路规律可知R=UI g -R g=5100×10Ω-1 000 Ω=49 000 Ω;(2)根据原理图可得出对应的实物图如图甲所示;(3)根据表中数据利用描点法可得出对应的图象如图乙所示;结合图乙可知,随着电流I1的增大,小灯泡的电阻在变大;(4)当灵敏电流计读数I2为34 μA时,小灯泡两端的电压U1=I2(R+R g)=34×10-6×50 000 V=1.7 V;由图乙可知,此时小灯泡的电流I1=0.40 A,则小灯泡的电阻R L=U1I1=1.70.4Ω=4.3 Ω;小灯泡的功率P=U1I1=1.7×0.4 W=0.68 W.4.某学习小组通过实验来研究电器元件Z的伏安特性曲线.他们在实验中测得电器元件Z两端的电压与通过它的电流的数据如下表:U/V0.000.200.501.001.502.002.503.00I/A0.0000.0500.1000.1500.1800.1950.2050.215现备有下列器材:A.内阻不计的6 V电源;B.量程为0~3 A的内阻不可忽略的电流表;C.量程为0~0.3 A的内阻不可忽略的电流表;D.量程为0~3 V的内阻很大的电压表;E.阻值为0~10 Ω,额定电流为3 A的滑动变阻器;F.开关和导线若干.(1)这个学习小组在实验中电流表应选(填器材前面的字母).(2)请你从下面的实验电路图中选出最合理的一个.(3)利用表格中数据绘出的电器元件Z的伏安特性曲线,如图所示,分析曲线可知该电器元件Z的电阻随U变大而(填“变大”“变小”或“不变”).(4)若把用电器Z接入如图所示的电路中时,电流表的读数为0.150 A,已知A、B两端电压恒为2 V,则定值电阻R0的阻值为Ω.(结果保留2位有效数字)【答案】(1)C(2)D(3)变大(4)6.7【解析】(1)电流表的最大读数为0.215 A,故电流表应选C.(2)因元件Z两端的电压和通过它的电流均从零开始增加,故滑动变阻器应选分压式接法,又元件Z电阻约5 Ω,电阻较小,电流表应外接,故选D实验电路.(3)因I -U 图象向下弯曲,故Z 的电阻随U 变大而变大.(4)Z 与R 0串联后的总电阻为R Z +R 0=U I ,由I -U 图象知,当I=0.150 A 时,U Z =1.00 V ,R Z =U Z I . 解得R 0=U I -UZ I ≈6.7 Ω. 5.在描绘小灯泡的伏安特性曲线实验中,一组同学用量程0~3 V 的电压表测量小灯泡的电压,用多用电表的“250 mA”挡测量通过小灯泡的电流.(1)在图甲电路中,需要将多用电表的两表笔连接到a 、b 两处,其中黑表笔应与 (选填“a ”或“b ”)连接.(2)将得到的数据记录在表格中,当电压为1.50 V 时,对应的多用电表指针指示如图乙所示,其读数为 mA .(3)根据表格中的其他数据,在图中绘制出I -U 曲线.(4)由I -U 曲线可以看出,随电压、电流的增大,小灯泡的电阻 .电压U/V 0 0.50 1.00 1.50 2.00 2.50电流I/mA 0 115 154 188 200(5)实验后,某同学用多用电表的欧姆挡测量小灯泡的电阻,他将选择开关置于电阻“×1”挡,调零后将红、黑表笔接在小灯泡的两极上,已知多用电表内部欧姆挡所接电池的电动势为1.5 V,欧姆挡刻度盘的中央刻度示数为15,则指针位于区间.A.大于10B.7~9C.4.5~7D.小于4.5【答案】(1)b(2)172(3)图见解析(4)增大(5)D【解析】(1)多用电表充当电流表时,应保证电流“红进黑出”;根据电路图可知,黑表笔应与b连接.(2)由题图乙可知,所用量程为250 mA,分度值为5 mA,则读数为172 mA.(3)根据表中数据利用描点法可得出对应的I-U曲线,如图所示.(4)I-U图象上各点与原点连线的斜率表示电阻的倒数,由图可知,小灯泡的电阻随电压、电流的增大而增大.(5)将多用电表电阻“×1”挡等效为电动势为1.5 V、内阻为15 Ω的电源,在小灯泡的I-U图象上画出该电源的I-U图象,交点为工作点,交点坐标大概为(0.30 V,80 mA),可得小灯泡电阻约为3.75 Ω,则可知指针对应的区间应为D.6.在“描绘小灯泡的伏安特性曲线”的实验中,现除了有一个标有“5 V2.5 W”的小灯泡、导线和开关外,还有:A.直流电源(电动势约为5 V,内阻可不计)B.直流电流表(量程0~3 A,内阻约为0.1 Ω)C.直流电流表(量程0~600 mA,内阻约为5 Ω)D.直流电压表(量程0~15 V,内阻约为15 kΩ)E.直流电压表(量程0~5 V,内阻约为10 kΩ)F.滑动变阻器(最大阻值10 Ω,允许通过的最大电流为2 A)G.滑动变阻器(最大阻值1 kΩ,允许通过的最大电流为0.5 A)实验要求小灯泡两端的电压从零开始变化并能测多组数据.(1)实验中电流表应选用,电压表应选用,滑动变阻器应选用(均用序号字母表示).(2)请按要求将图甲中所示的器材连成实验电路.(3)某同学通过实验正确作出了小灯泡的伏安特性曲线如图乙所示.现把实验中使用的小灯泡接到如图丙所示的电路中,其中电源电动势E=6 V,内阻r=1 Ω,定值电阻R=9 Ω,此时灯泡的实际功率为W.(结果保留2位有效数字)【答案】(1)C E F(2)见解析图甲(3)0.84【解析】(1)灯泡的额定电压为5 V,因此电压表选择量程大于等于5 V的即可,故选E;灯泡的额定电流I=2.5W=0.5 A,故电流表应选择C;因本实验要求小灯泡两端5V的电压从零开始变化,故滑动变阻器应采用分压接法,应选最大阻值较小的F. (2)小灯泡正常工作时的电阻约为10 Ω,与电流表的内阻接近,故电流表应采用外接法,实物图如图甲所示.(3)从整个电路看,小灯泡两端的电压U和电流I还满足:U=E-I(r+R),即U=-10I+6,在图乙中作出对应的图线如图所示,则两图线的交点即为灯泡的工作点,此时灯泡的电压约为2.2 V,电流约为0.38 A,则灯泡的功率P=UI=2.2×0.38 W≈0.84 W.7.某同学研究小灯泡的伏安特性,所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表V(量程3 V,内阻3 kΩ);电流表A(量程0.5 A,内阻0.5 Ω);固定电阻R0(阻值1 000 Ω);滑动变阻器R(阻值0~9.0 Ω);电源E(电动势5 V,内阻不计);开关S;导线若干.(1)实验要求能够实现在0~3.8 V的范围内对小灯泡的电压进行测量,画出实验电路原理图.(2)实验测得该小灯泡伏安特性曲线如图(a)所示.由实验曲线可知,随着电流的增加小灯泡的电阻(填“增大”“不变”或“减小”),灯丝的电阻率(填“增大”“不变”或“减小”).(3)用另一电源E0(电动势4 V,内阻1.00 Ω)和题给器材连接成图(b)所示的电路图,调节滑动变阻器R的阻值,可以改变小灯泡的实际功率.闭合开关S,在R的变化范围内,小灯泡的最小功率为W,最大功率为W.(结果均保留2位小数)【答案】(1)见解析(2)增大增大(3)0.391.20【解析】(1)要实现在0~3.8 V的范围内对小灯泡的电压进行测量,则滑动变阻器需要设计成分压接法;电压表V与固定电阻R0串联后可将电压表的量程扩大为4 V.由于小灯泡正常发光时的电阻约为12 Ω,所以需将电流表外接,电路如图所示.(2)由小灯泡的伏安特性曲线可知,随着电流的增加,小灯泡的电阻增大.根据电阻定律可知,灯丝的电阻率增大.(3)当滑动变阻器接入电路中的阻值最大为9.0 Ω时,流过小灯泡的电流最小,小灯泡的实际功率最小.根据闭合电路的知识可知,小灯泡两端的电压U、电流I满足:U=E-I(r+R),即U=-10I+4,在题图(a)中画出相应的I-U图线如图中Ⅰ所示,故小灯泡的最小功率为P min=U1I1=1.75×0.225 W≈0.39 W.当滑动变阻器接入电路中的阻值最小为零时,流过小灯泡的电流最大,小灯泡的实际功率最大,同理,此时小灯泡两端的电压U、电流I满足:U=4-I,图线如图中Ⅰ所示,故小灯泡的最大功率为P max=U2I2=3.68×0.325 W≈1.20 W.8.由金属丝制成的电阻阻值会随温度的升高而变大.某同学为研究这一现象,亲自动手通过实验描绘这样一个电阻器的伏安特性曲线.可供选择的实验器材有:A.待测电阻器R x(2.5 V,1.2 W)B.电流表A(0~0.6 A,内阻为1 Ω)C.电压表V(0~3 V,内阻未知)D.滑动变阻器(0~10 Ω,额定电流1 A)E.电源(E=3 V,内阻r=1 Ω)F.定值电阻R0(阻值5 Ω)G.开关一个和导线若干(1)实验时,该同学采用电流表内接法,并且电阻器两端电压从零开始变化,请在方框内画出实验电路图.(2)按照正确的电路图,该同学测得实验数据如下:I/A0.150.20.250.30.350.40.450.48U/V0.20.40.60.91.21.82.53.050005500U R/V其中,I是电流表的示数,U是电压表的示数,U R是电阻器两端的实际电压.请通过计算补全表格中的空格,然后在坐标图中画出电阻器的U R-I曲线.(3)该同学将本实验中的电阻器R x以及给定的定值电阻R0二者串联起来,接在本实验提供的电源两端,则电阻器的实际功率是W.(结果保留2位小数)【答案】(1)见解析(2)见解析(3)0.32【解析】(1)要使电阻器两端电压从零开始变化,滑动变阻器应采用分压接法.电路如图甲所示.(2)电压表的示数减去电流表的分压即为电阻器两端的电压:U R=U-Ir,数据如下表.电阻器的伏安特性曲线如图乙所示.U R/ V 0.10.20.350.60.91.452.052.52(3)当电阻器R x以及给定的定值电阻R0二者串联起来,接在本实验提供的电源两端时,根据闭合电路的知识得U R+I(r+R0)=E,作出U R-I图象如图乙中直线所示,由此图象与电阻器U R-I图线的交点可得此时电阻器的电压U R=0.9 V,电流I=0.35 A,电阻器的实际功率为P=U R I≈0.32 W.。
2021届高考物理:实验描绘小电珠的伏安特性曲线含答案

(2)开关S闭合之前,将图乙中滑动变阻器的滑片应置于B端,使测量电路部分处于短路状态,闭合开关时,电压表、电流表示数为零,起到保护作用。
(1)实验中电压表应选用________,电流表应选用________。(用序号字母表示)
(2)为使实验误差尽量减小,要求电压从零开始变化且多取几组数据,滑动变阻器应选用________。(用序号字母表示)
(3)请在虚线框内画出满足实验要求的电路图,并把下图中所示的实验器材用实线连接成相应的实物电路图。
(3)当电压U=2.5 V时,I=0.44 A,根据P=UI=2.5×0.44 W=1.1 W。
[答案](1)如图所示
甲 乙
(2)B端 (3)1.1
实验拓展与创新
以本实验为背景,通过改变实验条件、实验仪器设置题目,不脱离教材而又不拘泥教材,体现开放性、探究性等特点,常见创新点如下:
实验原理的创新
1.分析小灯泡的电阻、电阻率的变化情况。
[答案](1)见解析图 (2)增大 增大 (3)0.39 1.17
2.某同学利用如图甲所示电路测量电容器充电时两极板间的电压随时间的变化。实验中使用的器材为:电池E(内阻很小)、开关S1和S2、电容器C(约100μF)、电阻R1(约200 kΩ)、电阻R2(1 kΩ)、电压表V(量程6 V)、秒表、导线若干。
[题组训练]
1.某同学研究小灯泡的伏安特性,所使用的器材有:小灯泡L(额定电压3.8 V,额定电流0.32 A);电压表(量程3 V,内阻3 kΩ);电流表(量程0.5 A,内阻0.5Ω);固定电阻R0(阻值1 000Ω);滑动变阻器R(阻值0~9.0Ω);电源E(电动势5 V,内阻不计);开关S;导线若干。

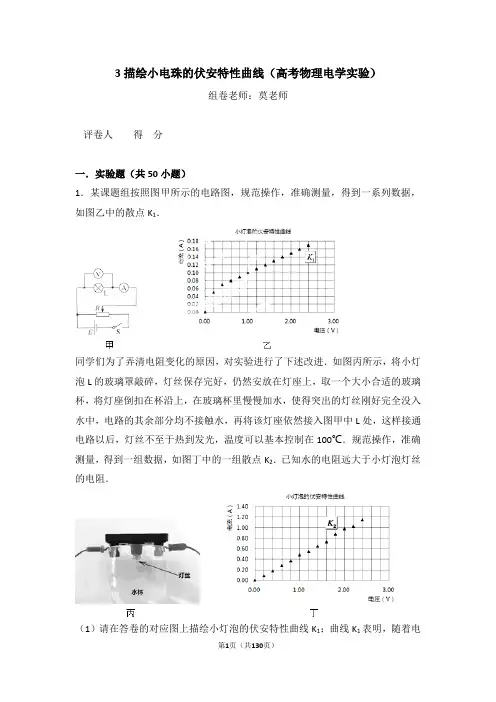

3描绘小电珠的伏安特性曲线(高考物理电学实验)含答案与解析

3描绘小电珠的伏安特性曲线(高考物理电学实验)组卷老师:莫老师一.实验题(共50小题)1.某课题组按照图甲所示的电路图,规范操作,准确测量,得到一系列数据,如图乙中的散点K1.同学们为了弄清电阻变化的原因,对实验进行了下述改进.如图丙所示,将小灯泡L的玻璃罩敲碎,灯丝保存完好,仍然安放在灯座上,取一个大小合适的玻璃杯,将灯座倒扣在杯沿上,在玻璃杯里慢慢加水,使得突出的灯丝刚好完全没入水中,电路的其余部分均不接触水,再将该灯座依然接入图甲中L处,这样接通电路以后,灯丝不至于热到发光,温度可以基本控制在100℃.规范操作,准确测量,得到一组数据,如图丁中的一组散点K2.已知水的电阻远大于小灯泡灯丝的电阻.(1)请在答卷的对应图上描绘小灯泡的伏安特性曲线K1;曲线K1表明,随着电压升高,小灯泡的电阻(越来越小、基本不变或越来越大).(2)请在答卷的对应图上描绘小灯泡的伏安特性曲线K2;曲线K2表明,随着电压升高,小灯泡的电阻(越来越小、基本不变或越来越大).(3)在同样的电压(如2.00V)下,曲线K1的电阻值明显(大于、等于或小于)曲线K2的电阻值,其原因是.2.在研究“描绘小灯泡的伏安特性曲线”的实验中,提供有以下器材:A.电压表V1(0~5V,内阻很大)B.电压表V2(0~9V,内阻很大)C.电流表A1(0~50mA,内阻很小)D.电流表A2(0~300mA,内阻很小)E.滑动变阻器R1(0~60Ω)F.滑动变阻器R2(0~2kΩ)G.直流电源EH.开关S及导线若干I.小灯泡(U额=5V)某组同学连接完电路后,闭合电键,将滑动变阻器滑片从一端移到另外一端.移动过程中发现小灯末曾烧坏,记录多组小灯两端电压U和通过小灯的电流I数据(包括滑片处于两个端点时U、I数据),根据记录的全部数据做出的U﹣I关系图象如图甲所示.(1)根据实验结果判断得出实验中选用:电压表(选填器材代号“A”或“B”),电流表(选填器材代号“C”或“D”),滑动变阻器(选填器材代号“E”或“F”).(2)根据实验结果在图乙虚线框内画出该组同学的实验电路图.(3)根据图甲信息得出器材G中的直流电源电动势为V,内阻为Ω.(4)将两个该型号小灯泡串联后直接与器材G中的直流电源E相连.则每个小灯消耗的实际功率为W(结果保留两位有效数字).3.发光晶体二极管是用电器上做指示灯用的一种电子元件,它的电路符号如图甲所示.正常使用时,带“+”号的一端接高电势,带“﹣”的一端接低电势.某同学用实验的方法测得它两端的电压U D和通过它的电流I的数据,并记录在表中:(1)在图乙中的虚线内画出该同学的实验电路图.所用的实验器材有:量程为5V的电压表V,其内阻约为10kΩ;量程为50mA的电流表mA,内阻约为100Ω;直流电源E;滑动变阻器R;开关S;导线若干.(2)在图丙中的方格纸上用描点法画出二极管的伏安特性曲线,并由此判断,该二极管的电阻随所加电压的增大而(填“增大”或“减小”).(3)已知该发光二极管的最佳工作电压为2.7V,现用6V稳压电源供电,需要串联一个电阻R才能使二极管工作在最佳状态,试运用伏安特性曲线计算R的阻值为Ω(取整数).4.一只小灯泡,额定功率为0.75W,额定电压值已模糊不清.A小组的同学想测定其额定电压值,于是先用欧姆表测出该灯泡的电阻约为3Ω,然后根据公式计算出该灯泡的额定电压U==1.5V.B小组同学认为A小组测量方法有误,他们利用下面可供选择的器材设计一个电路,测量通过灯泡的电流和它两端的电压,并根据测量数据来绘制灯泡的U﹣I图线,进而找到灯泡的额定电压.A.电压表V(量程3V,内阻约3kΩ)B.电流表A1(量程1 500mA,内阻约0.02Ω)C.电流表A2(量程500mA,内阻约0.6Ω)D.滑动变阻器R1(0~10Ω)E.滑动变阻器R2(0~100Ω)F.电源E(电动势4.0V,内阻不计)G.开关S和导线若干H.待测灯泡L(额定功率0.75W,额定电压未知)(1)在实验过程中,B小组的同学将灯泡两端的电压由零缓慢地增加,在下面图a所给的虚线框中画出实验的电路原理图.上述器材中,电流表选(选填“A1”或“A2”);滑动变阻器选(选填“R1”或“R2”).(2)当电压达到1.23V时,发现灯泡亮度很暗,当达到2.70V时,灯泡功率已超过额定功率,便立即断开开关,并将所测数据记录在下面表格中.请你根据表中实验数据在图b中作出灯泡的UI图线.(3)由图象得出该灯泡的额定电压应为V;显然这一结果大于1.5V,究其原因是.5.某学习小组探究电学元件的伏安特性曲线.(1)甲同学要描绘一个标有“3.6V,1.2W”的小灯泡的伏安特性曲线,除了导线和开关外,还有下列器材可供选择:电压表V(量程5V,内阻约为5kΩ)直流电源E(电动势4.5V,内阻不计)电流表A1(量程350mA,内阻约为1Ω)电流表A2(量程150mA,内阻约为2Ω)滑动变阻器R1(阻值0~200Ω)滑动变阻器R2(阻值0~10Ω)实验中电流表应选,滑动变阻器应选;(填写器材代号)以下的四个电路中应选用进行实验.(2)根据所选电路图,请在图1中用笔画线代替导线,把实验仪器连接成完整的实验电路.(3)利用实验得到了8组数据,在如图2所示的I﹣U坐标系中,通过描点连线得到了小灯泡的伏安特性曲线.将同种规格的两个这样的小灯泡并联后再与R=10Ω的定值电阻串联,接在电动势为8V、内阻不计的电源上,如图3所示.闭合开关S后,电流表的示数为A,两个小灯泡的总功率为W.6.物理实验小组的同学们拆下一报废摩托车的指示灯L l(12V,3W)和转向灯L2(12V,24W)、L3(12V,24W),并进行研究.(1)某同学将欧姆表的选择开关调至“×1”挡,测指示灯L l的电阻,指针指示如图1所示,可知指示灯的电阻为Ω.(2)根据指示灯的参数,可计算指示灯的电阻R==48Ω.计算结果与(1)中的测量结果的差比较大,请分析原因:.(3)实验小组的同学想描绘出转向灯L2的伏安特性曲线,现给出器材:蓄电池E(电动势为12V,内阻不计);电流表A(量程0.6A,内阻约为1Ω;量程3.0A,内阻约为0.2Ω);电压表V(量程3.0V,内阻约为30KΩ;量程15V,内阻约为60KΩ);滑动变阻器R(0~15Ω);开关、导线若干.如图2所示是已连好的部分电路.请用笔画线代替导线,将答题卡中的实物电路图补充完整.7.在某次描绘小灯泡伏安特性曲线的实验中,所选用的实验器材有:A:小灯泡“2.5V,0.2A”B:电流表0﹣0.6A﹣3A(内阻约0.5Ω)C:电压表0﹣3V﹣15V (内阻分别为10kΩ与50kΩ)D:滑线变阻器“2A,10Ω”E:电源(两节干电池)F:开关一个,导线若干(1)在实验时某同学采用了如图1所示的实物电路,则具体实验操作前该电路需改进的地方有(2)在改正电路需改进之处后,该同学进行了实验,但在实验中发现,无论怎样调节滑线变阻器,都不能使小灯泡两端电压达到2.5V额定电压,而是只能勉强达到1.80V,于是他猜想是否干电池太旧,总电动势只能达到1.8V,为了验证自己的猜想,他用以上器材进行了测该电源电动势和内阻的实验,电路图如图3,实验数据如下:该同学已经在坐标纸上标上测量的各个点,请你在图2画出电源的U﹣I图线,由图线可得E=V,电源内阻为r=Ω(3)描绘小灯泡伏安特性曲线的实验中电压只能达到1.8V的原因是否如该所猜测?由实验数据得小灯泡两端电压为1.8V时电流为0.19A,试通过分析说明只能达到1.80V的原因..8.某实验小组描绘标有“3V 1.5W”字样的小灯泡的伏安特性曲线,实验室除了导线,开关.电源(电动势为3V,内阻不计),电压表(0~3V,内阻约为2kΩ)和待测小灯泡外,还有如下实验器材供选择:A.电流表(0~0.6A、内阻为1Ω )B.电流表(0~3A、内阻为0.2Ω)C.滑动变阻器(0~100Ω)D.滑动变阻器(0~20Ω)(1)为了减小实验误差,电流表应选,滑动变阻器应选(填器材前面的字母代号)该小组利用所选用的实验器材描绘了小灯泡的伏安特性曲线,如图甲所示,则该小灯泡的阻值随两端电压的升高而(选填“增大”、“减小”或“”不变).(2)请将图乙中的实物图连接完整.(3)实验完毕该小组立刻粗测小灯泡的电阻,应选择多用电表(选填“×1”“×10”或“×100”)倍率的电阻挡.调零后,测量示数如图丙,结果为.(4)如果该小组在进行操作时,误将a、b间的导线接在在a、c间,在闭合开关后,无论小勇如何移动滑动变阻器的滑动触头,小灯泡始终发光,则小灯泡在该过程中所消耗的电功率的最小值为W.(结果保留两位有效数字)9.热敏电阻包括正温度系数电阻器(PTC)和负温度系数电阻器(NTC).正温度系数电阻器(PTC)在温度升高时电阻值增大,负温度系数电阻器(NTC)在温度升高时电阻值减小,热敏电阻的这种特性,常常应用在控制电路中.某实验小组选用下列器材探究通过热敏电阻Rx(常温下阻值约为10.0Ω)的电流随其两端电压变化的特点.A.电流表A(量程0.6A,内阻约0.3Ω)B.电压表V(量程15.0V,内阻约10kΩ)C.滑动变阻器R(最大阻值为10Ω)D.滑动变阻器R′(最大阻值为500Ω)E.电源E(电动势15V,内阻忽略)F.电键、导线若干(1)实验中改变滑动变阻器滑片的位置,使加在热敏电阻两端的电压从零开始逐渐增大,应选择的滑动变阻器是.(只需填写器材前面的字母即可)(2)请在所提供的器材中选择必需的器材,在下面的虚线框内画出该小组设计的电路图.(3)该小组测出热敏电阻R1的U﹣I图线如图甲中曲线Ⅰ所示,说明该热敏电阻是热敏电阻.(填PTC或NTC)(4)该小组又通过查阅资料得出了热敏电阻R2的U﹣I图线如图甲中曲线Ⅱ所示.然后又将热敏电阻R1、R2分别与某电池组连成如图乙所示电路.接通对应电路后,测得通过R1和R2的电流分别为0.30A和0.60A,则该电池组的电动势为V,内阻为Ω.(结果均保留三位有效数字)10.热敏电阻包括正温度系数电阻器(PTC)和负温度系数电阻器(NTC),正温度系数电阻器(PTC)在温度越高时电阻值越大,负温度系数电阻器(NTC)在温度越高时电阻值越小,热敏电阻的这种特性,常常应用在控制电路中.某实验小组欲探究热敏电阻R1(常温下阻值约为10.0Ω)的电流随其两端电压变化的特点,现提供下列器材:A.电流表A1(量程100mA,内阻约1Ω)B.电流表A2(量程0.6A,内阻约0.3Ω)C.电压表V1(量程3.0V,内阻约3kΩ)D.电压表V2(量程15.0V,内阻约10kΩ)E.滑动变阻器R(最大阻值为10Ω)F.电源E(电动势15V,内阻忽略)G.电键、导线若干(1)请在所提供的器材中选择必需的器材,电流表应选,电压表应选(只需填写器材前面的字母即可);并在图甲虚线框中画出实验电路图(热敏电阻的符号为).(2)该小组测出热敏电阻R1的U﹣I图象如图乙曲线I所示,该热敏电阻是(填PTC或NTC)热敏电阻.(3)该小组又通过查阅资料得出了热敏电阻R2的U﹣I图线如图乙曲线II所示.然后又将热敏电阻R1、R2分别与某电池组连成如图丙所示电路.测得R1和R2分别接入电路时通过的电流为0.30A和0.60A,则该电池组的电动势为V,内阻为Ω.(结果均保留三位有效数字)11.从如表中选出适当的实验器材,测量小电珠的伏安特性曲线,得到如图的I﹣U图线.(1)在如图1所示的I﹣U图线中,A到B过程中小电珠电阻改变了Ω.(2)测量电路中电流表应选用(填代号),电压表应选用(填代号),电流表应采用(选填“内”或“外”)接法.(3)在图2示虚线框中用笔补画完整实验电路图,要求变阻器滑片右移时,小电珠两端电压变大.12.某同学采用图(a)所示实验电路来描绘额定电压为12V的小灯泡伏安特性曲线.(1)将图(b)的实物图连接完整.(2)某次实验时,滑动变阻器的滑片从a向b滑动的过程中,发现电压表和电流表原来几乎没有示数,直到接近b端时示数急剧增大.经检查所有电路连线及仪器都完好,则可能原因是:(3)若描绘出的伏安特性曲线如图(c)所示,则灯泡的额定功率为W.(保留两位有效数字)(4)若将两盏这样的灯泡与电动势12V,内阻4Ω的电源申联,则灯泡的实际功率为W.《保留两位有效数字)13.太阳能电池板在有光照射时,可以将光能转化为电能,在没有光照时,可以视为一个电学器件,某实验小组根据描绘小灯泡伏安特性曲线的实验方法,探究一个太阳能电池板在没有光照射时(没有储存电能)的I﹣U特性曲线,所用的器材包括:太阳能电池板,电源E,电流表A,电压表V,滑动变阻器R,开关S 及导线若干.Ⅰ.为了达到上述目的,实验电路应选用图甲中的图(填“a”或“b”).Ⅱ.该实验小组根据实验得到的数据,描点绘出了如图乙的I﹣U图象.由图可知,当电压小于2.00V时,太阳能电池板的电阻(选填“很大”或“很小”):当电压为2.80V时,太阳能电池板的电阻为kΩ.Ⅲ.当有光照射时,太阳能电池板作为电源,其路端电压与总电流的关系如图丙所示,分析该曲线可知,该电池板作为电源时的电动势为V.若把它与阻值为1KΩ的电阻连接构成一个闭合电路,在有光照射时,该电池板的效率是%.(结果保留三位有效数字)14.如图甲为某磁敏电阻在室温下的电阻﹣磁感应强度特性曲线,其中R B表示有磁场时磁敏电阻的阻值,R0表示无磁场时磁敏电阻的阻值.为测量某磁场的磁感应强度B,需先测量磁敏电阻处于磁场中的电阻值.(1)请在图乙中添加连线,将电源(电动势3V,内阻不计)、磁敏电阻(无磁场时阻值R0=250Ω)、滑动变阻器(全电阻约10Ω)电流表(量程2.5mA,内阻约30Ω)、电压表(量程3V,内阻约3KΩ)、电键连接成测量磁敏电阻阻值的实验电路.(2)将该磁敏电阻置入待测匀强磁场中.不考虑磁场对电路其它部分的影响.闭合电键后,测得如表所示的数据:根据如表可求出磁敏电阻的测量值R B=Ω,结合图甲可知待测磁场的磁感应强度B=T.(结果均保留两位有效数字)15.要测绘额定电压为2V的日常用小电珠的伏安特性曲线,所供选择的器材除了导线和开关外,还有以下一些器材可供选择:A.电源E(电动势3.0V,内阻可不计)B.电压表V1(量程为0~3.0V,内阻约2kΩ)C.电压表V2(0~15.0V,内阻约6kΩD.电流表A1(0~0.6A,内阻约1Ω)E.电流表A2(0~100mA,内阻约2Ω)F.滑动变阻器R1(最大值10Ω)G.滑动变阻器R2(最大值2kΩ)(1)为减少实验误差,实验中电压表应选择,电流表应选择,滑动变阻器应选择(填各器材的序号)(2)为提高实验精度,请你在如图a中设计实验电路图.(3)根据图a,在图b中把缺少的导线补全,连接成实验的电路.(4)实验中移动滑动变阻器滑片,得到了小灯泡的U﹣I图象如图c所示,则该小电珠的额定功率是W,小电珠电阻的变化特点是.16.在“描绘小灯泡的伏安特性曲线”的实验中,小灯泡的规格为“2OV,0.5A”.备有下列器材:A电源E(电动势为3.0V.内胆不计)B.电压表V1(量程0﹣3V,内阻约1kΩ)C.电压表V2(量程0﹣15V,内阻约14kΩ)D.电流表A1(量程0﹣3A,内阻约0.1Ω)E.电流表A2(量程0﹣0.6A,内阻约0.6Ω)F.滑动变阻器R1(0﹣5Ω,3.0A)G.滑动变变阻器R2(0﹣200Ω,1.25A)H.开关和若干导线为了尽可能准确地描绘出小灯泡的伏安特性曲线,本实验采用图甲实验电路图.请完成以下内容.(1)实验中电压表应选用,电流表应选用,滑动变阻器应选用(请填写选项前对应的字母).(2)某同学完成该实验后,又找了另外两个元件,其中一个是由金属材料制成的,它的电阻随温度的升高而增大,而另一个是由半导体材料制成的,它的电阻随温度的升高而减小.他又选用了合适的电源、电表等相关器材后,对其中的一个元件进行了测试,测得通过其中的电流与加在它两端的电压数据如下所示:请根据表中数据在图乙中作出该元件的I﹣U图线.该元件可能是由(选填“金属”或“半导体”)材料制成的.(3)在(2)的基础上,该同学进一步分析,如果让一节电动势为1.5V、内阻为0.5Ω的干电池只对该元件供电,则该元件消耗的功率为W(结果保留两位有效数字).17.某实验小组设计了如图甲的电路,其中R r为热敏电阻,电压表量程为3V,内阻R v约10kΩ,电流表量程为0.5A,内阻R A=4.0Ω,R为电阻箱.(1)该实验小组首先利用该电路进行描绘热敏电阻的伏安特性曲线的实验.闭合开关,调节电阻箱,记录不同情况下电压表示数U1、电流表的示数I和电阻箱的阻值R,在I﹣U坐标系中,将各组U1、I的数值标记在相应位置,描绘出热敏电阻的部分伏安特性曲线,如图乙中曲线所示.为了完成该实验,应将导线c端接在(选填“a”或“b”)点;(2)利用(1)中记录的数据,通过分析计算可得外电路的电压U2,U2的计算式为;(用U1、I、R和R A表示)(3)实验小组利用(2)中的公式,计算出各组的U2,将U2和I的数据也描绘在I﹣U坐标系中,如图乙中直线所示,根据图象分析可知,电源的电动势E= V,内电阻r=Ω;(4)实验中,当电阻箱的阻值调到8.5Ω时,热敏电阻消耗的电功率P= W.(保留两位有效数字)18.为了节能环保,一些公共场所使用光控开关控制照明系统.光控开关可采用光敏电阻来控制,光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx).(1)某光敏电阻R在不同照度下的阻值如下表,根据表中已知数据,在图1的坐标系中描绘出了阻值随照度变化的曲线.由图象可求出照度为1.0lx时的电阻约为kΩ.(2)如图2所示是街道路灯自动控制模拟电路,利用直流电源为电磁铁供电,利用照明电源为路灯供电.为达到天亮灯熄、天暗灯亮的效果,路灯应接在(填“AB”或“BC”)之间.(3)用多用电表“×10Ω”挡,按正确步骤测量图中电磁铁线圈电阻时,指针示数如图3所示;则线圈的电阻为Ω.已知当线圈中的电流大于或等于2mA时,继电器的衔铁将被吸合.图中直流电源的电动势E=6V,内阻忽略不计,滑动变阻器有三种规格可供选择:R l(0~10Ω,2A)、R2(0~200Ω,1A)、R3(0~1750Ω,0.1A).要求天色渐暗照度降低至l.0lx时点亮路灯,滑动变阻器应选择(填R1、R2、R3).为使天色更暗时才点亮路灯,应适当地(填“增大”或“减小”)滑动变阻器的电阻.19.2013年12月14日晚上9点14左右,嫦娥三号月球探测器平衡降落在月球虹湾,并在4分钟后展开太阳能电池板,如图甲.太阳能电池在有光照时,可以将光能转化为电能;没有光照时,可以视为一个电动势为零的电学器件.探究一:某实验小组用测绘小灯泡伏安特性曲线的实验方法,探究太阳能电池被不透光黑纸包住时的I﹣U特性(1)根据实验原理图乙,图丙中滑动变阻器上需要用导线连接的是.(用A、B、C、D、E表示)(2)通过实验获得如下数据:请在图丁坐标纸上画出太阳能电池的I﹣U特性曲线.探究二:在稳定光照环境下,取下太阳能电池外的黑纸,并按图戊电路探究导体电阻与其影响因素的定量关系(3)该小组通过本实验练习使用螺旋测微器,其次测量如图己所示,读数为mm.(4)开关闭合后,下列说法正确的是.A.电压表分流使R测偏大B.电压表分流使R测偏小C.电流表分压使R测偏偏小大D.电流表分压使R测(5)若实验中电压表和电流表的示数分别为U和I,金属丝的直径为d,长度为L,则金属丝的电阻率ρ=.20.某同学为了研究某压敏电阻的伏安特性,通过实验得到了该压敏电阻的伏安特性曲线如图a所示.(1)该同学所用蓄电池的电动势为6V,还有导线、开关及以下器材:电流表有两个量程,分别为量程A(0~3A)和量程B(0~O.6A)电压表有两个量程,分别为量程C(0~3V)和量程D(0~15V)滑动变阻器有两种规格,分别为E(0~l0Ω,1.0A)和F(0~200Ω,1.0A)则电流表选量程,电压表选量程,滑动变阻器选规格.(填代号)(2)请在图b中用笔画线代替导线,把实验仪器连接成完整的实验电路.(3)通过进一步实验研究知道,该压敏电阻R的阻值随压力变化的图象如图c 所示.某同学利用该压敏电阻设计了一种“超重违规证据模拟记录器”的控制电路,如图d.已知该电路中电源的电动势均为6V,内阻为lΩ,继电器线圈电阻为l0Ω,当控制电路中电流大于0.3A时,磁铁即会被吸引.则只有当质量超过kg的车辆违规时才会被记录.(取重力加速度g=10m/s2)21.某实验小组设计了如图(甲)的电路,其中R T为热敏电阻,电压表量程为3V,内阻R V约10kΩ,电流表量程为0.5A,内阻R A=4.0Ω,R为电阻箱.(1)该实验小组首先利用该电路进行描绘热敏电阻的伏安特性曲线的实验.闭合开关,调节电阻箱,记录不同情况下电压表示数U1、电流表示数I和电阻箱的阻值R,在I﹣U坐标系中,将各组U1、I的数值标记在相应位置,描绘出热敏电阻的部分伏安特性曲线,如图(乙)中曲线所示.为了完成该实验,应将导线c 端接在(选填“a”或“b”)点.(2)利用(1)中记录的数据,电源路端电压U=.(用U1、I、R和R A 表示)(3)实验中路端电压U和通过电源电流如图(乙)中直线所示,由图分析可知:电源的电动势E=V,内电阻r=Ω.(4)实验中,当电阻箱的阻值调到30Ω时,热敏电阻消耗的电功率P= W.(计算结果保留两位有效数字)22.某同学为了研究一个小灯泡的灯丝电阻随温度的升高而变化的规律,用实验得到下表所示的数据(I和U分别表示小灯泡的电流和电压),则:①当U=1.00V时对应的电流表如图甲所示,其读数为A.②实验中所用的器材有:电压表(量程3V,内阻约为2kΩ)电流表(量程0.6A,内阻约为0.2Ω)滑动变阻器(0﹣5Ω,1A)电源、待测小灯泡、电键、导线若干.请在图乙方框中画出该实验的电路图.③根据实验数据,在图丙中画出小灯泡的U﹣I曲线.④如果把这个小灯泡直接接在一个电动势为1.5V、内阻为2.5Ω的电池两端,则小灯泡的实际功率是W(结果保留2位有效数字).23.某同学尝试把一个灵敏电流表改装成温度表,他所选用的器材有:灵敏电流表(待改装),学生电源(电动势为E,内阻不计),滑动变阻器,单刀双掷开关,导线若干,导热性能良好的防水材料,标准温度计,PTC热敏电阻R t(PTC线性热敏电阻的阻值与摄氏旁温度t的关系为R t=a+kt,a>0,k>0).设计电路如图所示,并按如下步骤进行操作:(1)该电路图连接好实验器材;(2)将滑动变阻器滑片P滑到端(填“a”或“b”),单刀双掷开关S掷于端(填“c”或“d”),调节滑片P使电流表,并在以后的操作中保持滑片P 位置不动,设此时电路总电阻为R,断开电路;(3)容器中倒入适量开水,观察标准温度计,每当标准电流表的示数下降5℃,就将开关S置于d端,并记录此时的温度t和对应的电路表的示数I,然后断开开关,请根据温度表的设计原理和电路图,写出电流与温度的关系式I=(用题目中给定的符号)(4)根据对应温度记录的电流表示数,重新刻制电流表的表盘,改装成温度表,根据改装原理,此温度表表盘刻度线的特点是:低温刻度在侧(填“左”或“右”),刻度线分布是否均匀?(填“是”或“否”)24.在“描绘小灯泡的伏安特性曲线”的实验中,某同学连接了如图(a)所示的实物电路图,闭合开关,发现灯泡不亮,电流表的示数为零.(1)他借助多用电表检查小灯泡.先断开开关,把多用电表的选择开关旋到“×1Ω”挡,将红黑表笔短接进行电阻调零;再将红、黑表笔分别接触①、②接线柱,多用电表的表盘恰好如图(b)所示,说明小灯泡正常,此时的电阻为Ω.(2)他将多用电表选择开关旋于某直流电压档,将红、黑表笔分别接触②、③接线柱;闭合开关,发现电压表的示数约等于电源电动势,说明②、③接线柱间的导线出现了(选填“断路”或“短路”).(3)故障排除后,用多用电表的电压档作为电压表,为了使电流表的示数从零开始,请在(a)的实物电路中将多用电表接入电路,并用线代替导线将电路补充完整.25.在描绘一个小灯泡的伏安特性曲线实验中.(1)由于灯泡电阻未知,先用多用电表的电阻档×1档粗测量,操作步骤正确,表盘示数如图甲所示,该小灯泡的阻值大约是Ω有下列器材供选择:A.电压表(0﹣3V,内阻约为10KΩ);B.电压表(0﹣15V,内阻约为20KΩ);C.电流表(0﹣0.6A,内阻约为1Ω);。
2描绘小电珠的伏安特性曲线(高考物理电学实验)含答案与解析
2描绘小电珠的伏安特性曲线(高考物理电学实验)组卷老师:莫老师一.实验题(共50小题)1.在“描绘小灯泡的伏安特性曲线”的实验中,需测量一个标有“3V,1.5W”灯泡两端的电压和通过灯泡的电流,现有如下器材:直流电源(电动势3.0V,内阻不计)电流表A1(量程3A,内阻约0.1Ω)电流表A2(量程600mA,内阻约5Ω)电压表V1(量程3V,内阻约3kΩ)电压表V2(量程15V,内阻约200kΩ)滑动变阻器R1(阻值0~10Ω,额定电流1A)滑动变阻器R2(阻值0~1kΩ,额定电流300mA)(1)在该实验中,电流表应选择(填“A1”或“A2”),电压表应选择(填“V1”或“V2”),滑动变阻器应选择(填“R1”或“R2”)(2)某同学用导线a、b、c、d、e、f、g和g连接成如图甲所示的电路,若用该电路测得灯泡的工作电压U和电流I,根据R=计算此时灯泡的电阻,则灯泡电阻的测量值真实值(填“大于”、“等于”或“小于”)。
(3)该同学连接电路后检查所有元件都完好,电流表和电压表已调零,经检查各部分接触良好,但闭合开关后,反复调节滑动变阻器,小灯泡的亮度发生变化,但电压表和电流表示数不能调零,则断路的导线为(填导线代号)(4)图乙是在实验中根据测出的数据,在方格纸上作出该小灯泡的伏安特性曲线,若将两个该种灯泡和一个6.0Ω的定值电阻一起串联与题中的电源组成闭合回路,请估算每个小灯泡的实际功率P=W(保留两位有效数字)2.热敏电阻包括正温度系数电阻器(PTC)和负温度系数电阻器(NTC),正温度系数电阻器的电阻随温度的升高而增大,负温度系数电阻器的电阻器的电阻随温度的升高而减小.某实验小组选用下列器材探究某一热敏电阻Rx的导电特性.A.电流表A1(量程10mA,内阻r1)B.电流表A2(量程0.6A,内阻r2约为)C.滑动变阻器R1(最大阻值)D.滑动变阻器R2(最大阻值)E.定值电阻R3(阻值)F.定值电阻R4(阻值)G.电源E(电动势15V,内阻忽略)H.开关与导线若干(1)实验采用的电路图如图甲所示,则滑动变阻器选,定值电阻R 选.(填仪器前的字母序号).(2)该小组根据测量数据作出热敏电阻的U﹣I图象如图乙所示,请分析说明该曲线对应的是热敏电阻(选填“PTV”或“NTC”).(3)若将此热敏电阻直接接到一电动势为9V,内阻10Ω的电源两端,则此时该热敏电阻的阻值为.(结果保留三位有效数字)3.某学习小组探究一小电珠在不同电压下的电功率大小,实验器材如图甲所示,现已完成部分导线的连接.①实验要求滑动变阻器的滑片从左到右移动过程中,电流表的示数从零开始逐渐增大,请按此要求用笔画线代替导线在图甲实物接线图中完成余下导线的连接;②该小组描绘出的伏安特性曲线如图乙所示,若用电动势为3V、内阻为5Ω的电源和该灯泡串联组成闭合电路,则该灯泡的功率为W(保留两位小数).③根据图线判断,只相同的小电珠并联后,直接与电动势为3V、内阻为2Ω的电源组成闭合闭合回路,可使小电珠的总功率最大,其总功率的值约为W(保留两位小数).4.某学习小组研究一小灯泡在不同电压下的电功率大小.实验器材如图甲所示,现已完成部分导线的连接.①根据本实验原理,在答题纸相应的位置作出电路图;②实验要求滑动变阻器的滑片从左到右滑动过程中,电流表的示数从零开始这渐增大,请按此要求用笔画线代替导线在图甲中完成余下导线的连接;③某次测量,电流表指计偏转如图乙所示,则电流表的示数为A;④该小组描绘出的伏安特性曲线如图丙所某示,某同学将该小灯泡与电动势E=3V、内阻r=lΩ的电源、阻值R=4Ω的定值电阻R0组成闭合回路.报椐图丙所示曲线并结合闭合电路欧姆定律分析,此时该小灯泡的电功率约为W (保留两位有效数字);⑤实验室有最大阻值为5Ω的滑动变阻器R1最大阻值为17kΩ的动变阻器R2,在如何选出滑动变阻器这个问题上,某同学认为滑动变阻器采用分压接法时,小灯泡两端电压变化范围在零到电源电动势之间变化(忽略电源内阻及电表内阻的影响).所以选抒R1或R2都可以比较方便地获取多组数据,进而得到比较理想的小灯泡的伏安特性曲线,试简要分折该同学的观点足否正确.5.某同学利用如下实验器材研究“小灯泡的伏安特性曲线”:电源(电动势3V,内阻可忽略不计)、滑动变阻器(最大阻值10Ω)、电压表、电流表、电键、小灯泡、导线若干.(1)实验过程中某次实验时电压表,电流表的指针指示位置如图1所示,则电压表的读数为V,电流表读数为A;(2)根据实验得到的数据作出小灯泡的U﹣I图象如图2所示,则可知小灯泡的电阻随电压增大而(填“增大”、“减小”或“不变”)(3)在图3中把缺少的导线补全,连接成实验电路;(4)若按图3正确连线后,合上电键,移动滑动变阻器的滑片,小灯泡不能完全熄灭,其他完全正常,则可判断是导线(填接线柱字母,如GH)发生断路,此时的电路中,小灯泡可能获得的最小功率是W(保留两位有效数字).6.某同学在探究小灯泡的伏安特性曲线,他使用的器材如下:电流表(0﹣0.6﹣3A)、电压表(0﹣3﹣15V)、直流电源(4V)、滑动变阻器(20Ω,3A)、小灯泡(2.5V)、电键一个、导线若干①请在图1方框中画出实验电路图,并按电路图将图2中的器材连接成实验电路;②某同学实验时测得多组小灯泡两端的电压U与对应通过小灯泡的电流I,将U、I对应点都标在了图3的坐标系中,请你将描出小灯泡的伏安特性曲线;③通过伏安特性曲线可以确定,当小灯泡两端的电压为1.0V时,小灯泡的电阻为Ω.7.某实验小组进行“探究热敏电阻的温度特性”实验,实验室提供如下器材,热敏电阻R t(常温下约8kΩ)温度计,电流表mA(量程1mA,内阻约200Ω)电压表V(量程3V,内阻约为10kΩ)电池组E(4.5V,内阻约1Ω)滑动变阻器R(最大阻值为20Ω)开关S、导线若干,烧杯和水.(1)根据提供器材的参数将图甲所示的实物图中所缺的导线补充完整.(2)利用补接完整的实验电力路测量出不同温度下的电阻值,画出该热敏电阻的R t﹣t图象如图乙的实测曲线,与图中理论曲线相比二者有一定的差异,除了偶然误差外,下列叙述正确的是A.电压表的分流造成电阻的测量值总比真实值小B.电流表的分压造成电阻的测量值总比真实值大C.温度升高到一定值后,电流表应改为外接法D.温度升高到一定值后,电流表应改为内接法(3)将本实验所用的热敏电阻接到一个电流较大的恒流电源中使用,当电流通过电阻产生的热量与电阻箱周围环境散热达到平衡时,满足关系式I2R=k(t﹣t0)(其中k为散热系数,t是电阻的温度,t0是周围环境温度,I为电流强度),电阻的温度稳定在某一值,若通过它的电流恒为50mA,t0=20℃,k=0.25W/℃,由实测曲线可知该电阻的温度稳定在℃.8.实验室中有一个额定电压为3.0V,额定功率未知的小灯泡,用欧姆表测得它的电阻约为5Ω.某同学打算描绘该小灯泡的伏安特性曲线,现有如下器材:直流电源(电动势6.0V,内阻不计)电流表A(量程0.6A,内阻约5Ω)电压表V(量程3V,内阻约3kΩ)滑动变阻器R1(阻值0~5Ω,额定电流1A)滑动变阻器R2(阻值0~20Ω,额定电流1A)(1)在该实验中,滑动变阻器应选择(填“R1”或“R2”)(2)该同学连接成如图甲所示的电路,请在图中将电路补充完整.(3)根据测量的数据,在图乙中的方格坐标系中描点作出了小灯泡的伏安特性曲线,由图线可知小灯泡的额定功率为W,此时电阻为Ω.(保留两位有效数字)(4)该同学拆除了图甲电路后,将此灯泡串联一个12Ω的保护电阻,再接到本实验的电源上,则该灯泡的实际电功率是W.(保留两位有效数字)9.某研究性学习小组为探究小灯泡灯丝电阻与温度的关系,设计并完成了有关的实验,以下是实验中可供选用的器材.A.待测小灯泡(额定功率6W,额定电流0.5A)B.电流表(量程0~0.6A,内阻0.1Ω)C.电压表(量程0~5V,内阻约5kΩ)D.电压表(量程0~15V,内阻约15kΩ)E.滑线变阻器(最大阻值50Ω)F.滑线变阻器(最大阻值1kΩ)G.直流电源(电动势15V,内阻可忽略)H.开关一个,导线若干实验中调节滑线变阻器,小灯泡两端电压可以从零至额定电压范围内变化,从而测出小灯泡在不同电压下的电流.(1)实验中为较准确测量、方便调节,电压表应选用,滑动变阻器应选用(填写仪器符号);(2)请在如图1的虚线框中画出为完成上述实验而设计的合理的电路图.(3)如图2所示是该研究小组测得小灯泡的I﹣U关系图线.由图线可知,小灯泡灯丝电阻随温度的升高而(填“增大”、“减小”或“不变”);当小灯泡两端所加电压为6V时,其灯丝电阻值约为Ω.(保留两位有效数字)(4)若不考虑电表内阻的影响,得到的是上面的I﹣U关系图线.但由于电表存在内阻,实际测得的伏安特性曲线比上面的I﹣U关系图线位置来得偏(选填“高”或“低”).10.某实验小组研究两个未知元件X和Y的伏安特性,使用的器材包括电压表(内阻约为3kΩ)、电流表(内阻约为1Ω)、定值电阻等.(1)使用多用电表粗测元件X的电阻,选择“×1”欧姆挡测量,示数如图1(a)所示,读数为Ω,据此应选择图1中的(填“b”或“c”)电路进行实验.(2)连接所选电路,闭合S,滑动变阻器的滑片P从左向右滑动,电流表的示数逐渐(填“增大”或“减小”),依次记录电流及相应的电压,将元件X换成元件Y,重复实验.(3)图2(a)是根据实验数据作出的U﹣I图线,由图可判断元件(填“X”或“Y”)是非线性元件.(4)该小组还借助X和Y中的线性元件和阻值R=21Ω的定值电阻,测量待测电池组的电动势E和内阻r,如图2(b)所示,闭合S1和S2,电压表读数为3.00V,断开S2,读数为1.00V,利用图2(a)可算得E=V,r=Ω(结果均保留两位有效数字,视电压表为理想电压表).11.实验室新进一批规格为“3V lW”的小灯泡,某物理兴趣小组想测绘小灯泡的伏安特性曲线,要求电压从0开始变化.现有电源E(4V,内阻不计)、滑动变阻器R(0~2OΩ,额定电流2A)、多用电表、开关S一个、导线若干、电流表A (0~0.6A,内阻约为1.OΩ)、电压表V(0~3V,内阻约为3kΩ).(l)粗测小灯泡的电阻,应选择多用电表(填“×l”、“×l0”或“×l00”)倍率的电阻挡;调零后,将表笔分别与小灯泡的两极连接,示数如图甲所示,结果为Ω.(2)请在图乙所示的虚线框内补画出满足实验要求的电路图.12.有一只标识为“2.5V,0.5A”的小灯泡,小华想测定其伏安特性曲线,实验室所供选择的器材除了导线和开关外,还有以下一些器材可供选择:(1)为了达到实验目的需要组装一个量程为3.0V的电压表,那么电阻箱的阻值应调到Ω;(2)为了减小实验误差,实验中滑动变阻器应选择(选填器材前面的编号);(3)请帮助小华设计一个电路,要求使误差尽量小,并将电路图滑在图1虚线框内;(4)小华在实验中用电流表和改装后的电压表测得数据并记录在下表中,请根据表格中的数据在图2方格纸上作出该小灯泡的伏安特性曲线;(5)将一个电动势为1.5V,内阻为3Ω的电源直接接在该小灯泡的两端,则该小灯泡的实际功率为W(结果保留1为有效数字).13.在“描绘小灯泡的伏安特性曲线”的实验中,现除了有一个标有“5V,2.5W”的小灯泡、若干导线和开关外,还有:A.直流电源(电动势约为5V,内阻可不计)B.直流电流表(量程0~3A,内阻约为0.1Ω)C.直流电流表(量程0~600mA,内阻约为5Ω)D.直流电压表(量程0~15V,内阻约为15kΩ)E.直流电压表(量程0~5V,内阻约为10kΩ)F.滑动变阻器(最大阻值10Ω,允许通过的最大电流为2A)G.滑动变阻器(最大阻值1kΩ,允许通过的最大电流为0.5A)实验要求小灯泡两端的电压从零开始变化并能测多组数据.(1)实验中电流表应选用,电压表应选用,滑动变阻器应选用(均用器材前的序号字母表示).(2)请按要求将图中所示的器材连成实验电路.(3)某同学通过实验正确作出的小灯泡的伏安特性曲线如图甲所示,现把实验中使用的小灯泡接到如图乙所示的电路中,其中电源电动势E=3.5V,内阻r=lΩ,定值电阻R=9Ω,此时灯泡的实际功率为W.(结果保留两位有效数字)14.在“描绘小灯泡的伏安特性曲线”的实验中,现除了有一个标有“5V,2.5W”的小灯泡、导线和开关外,还有:A.直流电源(电动势约为5V,内阻可不计)B.直流电流表(量程0〜3A,内阻约为0.1Ω)C.直流电流表(量程0〜600mA,内阻约为5Ω)D.直流电压表(量程0〜15V,内阻约为15kΩ)E.直流电压表(量程0〜5V,内阻约为10kΩ)F.滑动变阻器(最大阻值10Ω,允许通过的最大电流为2A)G.滑动变阻器(最大阻值1kΩ,允许通过的最大电流为0.5A)实验要求小灯泡两端的电压从零开始变化并能测多组数据.(1)实验中电流表应选用,电压表应选用,滑动变阻器应选用(均用序号字母表示).(2)请按要求将图1中所示的器材连成实验电路.(3)某同学通过实验正确作出的小灯泡的伏安特性曲线如图2所示.现把实验中使用的小灯泡接到如图3所示的电路中,其中电源电动势E=4V,内阻r=1Ω,定值电阻R=9Ω,此时灯泡的实际功率为W.(结果保留两位有效数字)15.小华要描绘标有“3 V 1.5 W”小灯泡的伏安特性曲线,实验室有如下器材:A.直流电源3 V(内阻可不计)B.直流电流表0〜3 A(内阻0.1Ω)C.直流电流表0〜600 mA(内阻约0.5Ω)D.直流电压表0〜3 V(内阻约3 kΩ)E.直流电压表0〜15 V(内阻约200 kΩ)F.滑动变阻器(10Ω,l A)G.滑动变阻器(1 kΩ.300 mA)H.开关S,导线若干(1)请你帮助小华选取本次实验所需的实验器材(填序号).(2)小华连接实验电路图如图甲所示,请指出你认为不恰当的地方.(3)正确实验操作后,小华描绘的小灯泡的伏安特性曲线如图乙所示.请读出图丙中电表的读数,并计算出此时小灯泡的电阻.16.为描绘小灯泡的伏安特性曲线,实验室备有下列器材:A.小灯泡(额定电压6V,额定电流600mA)B.电流表A1(量程0~0.6A,内阻约为0.5Ω)C.电流表A2(量程0~3A,内阻约为0.1Ω)D.电压表V(量程0~6V,内阻约为10kΩ)E.滑动变阻器R1(0~10Ω,2A)F.滑动变阻器R2(0~100Ω,1.5A)G.直流电源E(约6V)H.开关、导线若干(1)实验中电流表应选用;滑动变阻器应选用(填器材前面的字母)(2)请用笔画线代替导线,将图甲电路连接完整.(3)实验电路连接正确,闭合开关,从最左端向右端调节滑动变阻器滑片,记录电流表和电压表相应示数,根据实验数据在坐标系中描点如图乙所示,则电路发生的故障是.17.某同学利用电流传感器、电压传感器描绘小灯泡的伏安特性曲线,采用了如图(a)所示的电路.实验中得到了如下一组数据:(1)图(a)中的矩形框2中接小灯泡,则矩形框1中应接,矩形框3中应接;(均选填“电流传感器”或“电压传感器”)(2)在图(b)中画出小灯泡的U﹣I图线;(3)若把这个小灯泡与一节电动势E=1.5V、内阻r=3Ω的干电池连接,此时小灯泡的电阻为Ω,实际功率为W.(结果保留2位有效数字)18.有一个小灯泡上标有“4V、2W”的字样,现在要用伏安法描绘这个小灯泡的U﹣I图线现有下列器材供选用:A.电压表(0~5V,内阻约10kΩ)B.电压表(0~15V,内阻20kΩ)C.电流表(0~0.6A,内阻0.4Ω)D.滑动变阻器(0~10Ω,额定电流2A)E.滑动变阻器(0~500Ω,额定电流1A)F.学生电源(直流6V),开关,导线若干(1)实验中,所用电路应选(填甲或乙),所用电压表应选,滑动变阻器应选用;(用序号字母表示)(2)把图丙中所示的实验器材按题目要求用实线补充连接成实物电路图.(3)某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线(如图丁所示),若用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电,则该小灯泡的实际功率是W;(保留两位有效数字)(4)某兴趣小组想用多用电表来粗测小灯泡的电阻,测量过程表笔的位置如图所示,其测量方法正确的是.19.要测绘一个标有“3V 0.6W”小灯泡的伏安特性曲线,提供的器材有:电池组(电动势为4.5V,内阻约1Ω);电流表(量程为0~250mA,内阻约5Ω)电压表(量程为0~3V,内阻约3kΩ);滑动变阻器(最大阻值20Ω额定电流1A);电键一个、导线若干(1)要求电压从零开始调节,请在方框内画出实验电路图.(2)用某次实验的结果测出小灯泡发光时的电阻值,由于存在系统误差,测量结果将偏(选填“大”或“小”);(3)实验得到小灯泡的伏安特性曲线如图所示.若将这个小灯泡接到电动势为1.5V,内阻为5Ω的电源两端,请在图中做出给电源供电时路端电压和电流的关系图象,依据图象可求出小灯泡消耗的功率是.20.在“描述小灯泡的伏安特性曲线”的实验中,需测量出标有“4V 1.5W”的灯泡两端的电压和通过灯泡的电流,现有如下器材:直流电源(电动势3.0V,内阻不计)电流表A1(量程3A,内阻约0.1Ω)电流表A2(量程600mA,内阻约5Ω)电压表V1(量程3V,内阻约3kΩ)电压表V2(量程15V,内阻约200kΩ)滑动变阻器R1(阻值0~10Ω,额定电流1A)滑动变阻器R2(阻值0~1kΩ,额定电流300mA)(1)在该实验中,电流表应选择(填“A1”或“A2”),电压表应选择(填“V1”或“V2”),滑动变阻器应选择(填“R1”或“R2”).(2)某同学用导线把各器材连接成如图甲所示的电路,请在方框中完成实验的电路图.(3)图丙是学习小组在实验中根据测出的数据在方格纸上作出该小灯泡的伏安特性曲线,若将该灯泡与一个6.0Ω的定值电阻串联后,直接接在题中提供的电源两端,请估算该小灯泡的实际功率P=W(保留两位有效数字)(若需作图可直接画在丙图中).21.某实验小组设计了如图甲所示的电路,其中R T为热敏电阻,电压表量程为6V,内阻为R V约10kΩ,电流表量程为0.5A,内阻R A=4.0Ω,R为电阻箱.(1)该实验小组首先利用该电路进行描绘热敏电阻的伏安特性曲线的实验.闭合开关,调节电阻箱,记录不同情况下电压表示数U1、电流表的示数I和电阻箱的阻值R,在I﹣U坐标系中,将各组U1、I的数值标记在相应位置,描绘出热敏电阻的部分伏安特性曲线如图乙中的曲线所示,为了完成该实验,应将导线c端接在(选填“a”或“b”)点;(2)利用(1)中记录的数据,通过分析计算可得外电路的电压U2,U2的计算式为;(用U1、I、R和R A表示)(3)实验小组利用(2)中的公式,计算出各组的U2,将U2和I的数据也描绘在I﹣U坐标系中,如图乙中的直线所示,根据图象分析可知,电源的电动势E= V,内电阻r=Ω;(4)实验中,当电阻箱的阻值调到 3.0Ω时,热敏电阻消耗的电功率P= W.(保留两位有效数字)22.为描述“220V 100W”白炽灯的伏安特性曲线,提供的器材有:白炽灯,调压变压器,22V交流电源,交流电压表(量程300V、内阻300kΩ),交流电流表(量程0.6A、内阻0.15Ω),开关,导线若干.(1)如图(a)所示是调压变压器的构造图,在圆环形的铁芯上只绕一个线圈.如果将220V交流电接在变压器的AB端,测量电路接在BP端.该变压器用作变压器(选填“升压”或“降压”).(2)为使在额定电压下测得的实验数据的误差尽量小,请在图(b)中完成该测量原理电路图的连线.在电路接通之前,应将调压变压器的滑动触头P移动至B 端,并且将滑动变阻器的滑片移动至(选填“a端”或“b端”)附近.(3)根据测量结果描绘出“220V 100W”白炽灯的伏安特性曲线如图(c)所示.若将两个“220V 100W”的灯泡串联后接入如图(d)所示的交流电路中,已知R1=1kΩ,R2=10kΩ,n1=200匝,n2=400匝,则通过白炽灯的电流为A,电阻R1消耗的功率为W.(结果保留两位有效数字)23.为探究小灯泡的电功率P和电压的关系,实验小组测量小灯泡的电压U和电流I,利用P=UI得到电功率.实验所使用的小灯泡规格为“3.0V 1.8W”,电源为12V的电池(内阻不计),电路中的定值电阻R1=10Ω.(1)为了测量小灯泡在0~3.0V范围内的多组U、I值,准备使用的实物电路如图1所示.请将滑动变阻器接入电路的正确位置.(用笔画线代替导线)(2)现有甲乙两个滑动变阻器:滑动变阻器甲的阻值0~10Ω;滑动变阻器乙的阻值0~2Ω.为了使调节方便,测量的准确度高,滑动变阻器应选用(填甲或乙).(3)(多选)小明处理数据后将P、U2描点在坐标纸上,并作出了一条直线,如图2所示.下列关于小明作图象时出现的问题的说法中正确的是A.图线不应画为直线B.应画连接各点的多段折线C.横坐标的标度选得不合适D.纵坐标的标度选得不合适.24.为探究小灯泡L的伏安特性曲线,提供了以下器材:小灯泡L,规格“4.0V 2.8W”;电流表A1,量程3A,内阻约为0.1Ω;电流表A2,量程0.6A,内阻r2=0.2Ω;电压表V,量程3V,内阻r V=9kΩ;标准电阻R1,阻值1Ω;标准电阻R2,阻值3kΩ;滑动变阻器R,阻值范围0~10Ω;学生电源E,电动势6V,内阻不计;开关S及导线若干.(1)某同学设计了如图甲所示的电路来进行测量,闭合开关前,滑动变阻器滑片应置于,当通过L的电流为0.46A时,电压表的示数如图乙所示,电压表的读数为V,此时L的电阻为Ω.(2)要想更准确完整地描绘出L的伏安特性曲线,需要重新设计电路.请你利用所供器材,在图丙中的虚线框内补画出实验电路图,并在图上标明所选器材代号.(3)根据实验测得的数据,描绘出小灯泡的伏安特性曲线如图丁,若将该灯泡接到E=1.5V、r=3.0Ω的电源两端,则灯泡实际消耗的功率P=W.(结果保留两位有效数字)25.在做“描绘小灯泡的伏安特性曲线”的实验时,所用电流表内阻约为几欧,电压表内阻约为十几千欧。
4描绘小电珠的伏安特性曲线(高考物理电学实验)含答案与解析
4描绘小电珠的伏安特性曲线(高考物理电学实验)组卷老师:莫老师一.实验题(共50小题)1.某化学电源电动势为1.5V,内阻为1Ω.利用四个这样的化学电源串联构成的电池组作为电源做描绘小灯泡的伏安特性曲线实验,实验中用的小灯泡上标有“4V,2W”的字样,实验室还有下列器材供选用:A.电压表(0~5V,内阻约为10kΩ)B.电压表(0~10V,内阻约为20kΩ)C.电流表(0~0.3A,内阻约为lΩ)D.电流表(0~0.6A,内阻约为0.4Ω)E.滑动变阻器(10Ω,2 A);电键、导线若干①实验中所用电压表应选用,电流表应选用(填A或B或C或D);②实验时要求尽量减小实验误差,测量电压从零开始多取几组数据,请将图1中实物连接成满足实验要求的测量电路.③某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线(如图2所示),若用两个这样的化学电源串联后给该小灯泡供电,则该小灯泡的实际功率是W(结果保留两位有效数字).2.“二极管是非线性元件,它的电阻与通过的电流大小有关”.为了探求真知,实验室提供一个LED蓝光二极管.(1)首先利用多用电表对它正接时的电阻进行粗略测量,如图甲所示,下列说法正确的是(填序号).A.欧姆表的表笔A、B应分别接二极管的C、D端B.双手握住两表笔金属杆,测量值将偏大C.若采用“×100”倍率测量时,发现指针偏角过大,应换“×10”倍率,且要重新进行欧姆调零D.若采用“×10”倍率测量时,发现指针位于刻度“15”与“20”的正中央,测量值应略大于175Ω(2)为了正确描绘出该二极管正接时的伏安特性曲线,可供选择的器材如下:直流电源E:(电动势为3V,内阻不计)电流传感器mA:(量程﹣10mA~+10mA,相当于理想电流表,能较为精确测出通过二极管的电流)电压表V:(量程1V,内阻为1kΩ)定值电阻R0:(阻值为2kΩ)滑动变阻器R1:(0~10Ω)滑动变阻器R2:(0~1000kΩ)①实验中滑动变阻器应选(选填“R1”或“R2”);②请在图乙方框中画出实验电路原理图;③实验记录的8组数据如表所示,其中7组数据的对应点已经标在图丙的坐标纸上,请标出余下一组数据的对应点,并画出I﹣U图象;④由所绘制图象可知,他选用的LED蓝光二极管是(选填“线性”或“非线性”)电学元件.3.某物理学习小组的同学在研究性学习过程中,用伏安法研究某电子元件R1的伏安特性曲线.(1)首先将多用电表的选择开关旋转到电阻挡“×10”的位置粗略测量电阻值,电表指针如图1所示,这时指针所示被测电阻的阻值应为Ω.(2)现在通过实验描绘这个电子元件的伏安特性曲线,要求多次测量并尽可能减小实验误差,现有电源(电动势6V,内阻不计)、电流表G(0﹣500μA,内阻1000Ω)、定值电阻R0、开关和导线若干,其他可供选用的器材如下:A.电流表A(0~50mA,内阻约5Ω)B.电流表A′(0~0.6A,内阻约为0.2Ω)C.滑动变阻器R(0~10Ω,额定电流1.0A)D.滑动变阻器R′(0~50Ω,额定电流0.2A)①为了测定该电子元件的电压,可以将电流表G串联定值电阻的阻值R0=Ω,将其改装成一个量程为6.0V的电压表;②根据题目提供的实验器材,请你设计测量电子元件R1伏安特性曲线的电路原可用“”表示)(请画在图2方框内);理图(R③为减小测量误差并便于操作,实验中电流表应选用,滑动变阻器应选用(选填器材前的字母).4.在“描绘小灯泡的伏安特性曲线”实验中,使用的小灯泡为“3.8V 1.1W”.①实验时采用如图甲所示的电路图,由于电表内阻的影响,小灯泡电阻的测量值(填“大于”、“等于”或“小于”)准确值.②现有直流电源E(电动势约为6V,内阻约为0.5Ω)、电压表(量程0~5V,内阻5kΩ)、开关和导线若干,以及以下器材:A.电流表(量程0~100mA,内阻4Ω)B.电流表(量程0~500mA,内阻0.4Ω)C.滑动变阻器(最大阻值10Ω,额定电流1.0A)D.滑动变阻器(最大阻值5Ω,额定电流0.5A)实验中,电流表应选用;滑动变阻器应选用.(将填相应器材前的字母)③某位同学记录的8组数据如表所示,其中7组数据的对应点已经标在图乙的坐标纸上,请标出余下的一组数据的对应点,并画出U﹣I图线.④根据图乙给出的信息,可以判断图丙中正确的是(图中P为小灯泡的功率)5.在某次描绘小灯泡伏安特性曲线的实验中,所选用的实验器材有:A:小灯泡“2.5V,0.2A”B:电流表0~0.6A~3A(内阻约1Ω)C:电压表0~3V~15V (内阻很大)D:滑线变阻器“2A,10Ω”E:电源(两节干电池)F:开关一个,导线若干(1)在实验时小明同学采用了如下图所示的实物电路,则具体实验操作前该电路需改进的地方有(2)在改正电路需改进之处后,小明同学进行了实验,但在实验中发现,无论怎样调节滑动变阻器,都不能使小灯泡两端电压达到2.5V额定电压,而是只能勉强达到1.80V,于是他猜想是否干电池太旧,总电动势只能达到1.8V,为了验证自己的猜想,他用以上器材进行了测该电源电动势和内阻的实验,电路图如右图,实验数据如下:Ⅰ.请在坐标纸上画出U﹣I图线,由图线可得E=V,电源内阻为r=ΩⅡ.描绘小灯泡伏安特性曲线的实验中电压只能达到1.8V的原因是否如小杰所猜测?由实验数据得小灯泡两端电压为1.8V时电流为0.19A,试通过分析说明只能达到1.80V的原因.6.某研究性学习小组对直流电动机的伏安特性进行了研究.待测电动机的额定电压为3.0V,额定电流为30mA (用量程为50mA的多用电表测通过电动机的电流),如图1是他准备的器材和设计的实验电路,其中电路中已经接好了部分导线.(1)为了完成本实验,请用笔画线当导线,将图1中的实物连成完整的电路.(要求通过电动机的电流能从零开始变化)(2)表格数据为实验小组的实验记录,同时已经在图2坐标纸上描出了部分数据点,请根据实验数据在坐标中描出剩余的点,并作出合理的电动机的电流I随电压U变化两线.(3)由图线求得电动机的内阻为Ω,电动机转动且达到额定电压3.0V时,电动机的机械输出功率为W.(计算结果均保留三位有效数字)7.有一个小灯泡上标有“4.8V,2W”的字样,现在要描绘它的伏安特性曲线.有下列器材可供选用:A.电压表V1(0~3V,内阻3kΩ)B.电压表V2(0~15V,内阻15kΩ)C.电流表A(0~0.6A.内阻约1Ω)D.定值电阻R1=3kΩE.定值电阻R2=15kΩF.滑动变阻器R(l0Ω,2A)G.学生电源(直流6V,内阻不计)H.开关、导线若干①为了使测量结果更加准确,实验中所用电压表应选用.定值电阻选(均用序号字母填写);②为尽量减小实验误差,并要求从零开始多取几组数据,请在方框内画出满足要求的电路图;③若电压表、电流表的示数分别为2.0V、0.4A,则灯泡的功率等于.④根据实验测出灯泡的电压、电流,再计算出不同电压下的功率,做出P﹣U2图象,下面的四个图象中可能正确的是.8.描绘小灯泡的伏安特性曲线的实验过程中,选择的灯泡标有“2V,0.36W”字样.实验器材如下:电池组(电动势为3V,内阻约1Ω);电流表(量程为0~250mA,内阻5Ω);电压表(量程为0~3V,内阻约3kΩ);开关一个、导线若干.(1)为了测得尽可能多的实验数据,滑动变阻器应选下列中的(填字母代号).A.滑动变阻器(最大阻值20Ω,额定电流1A)B.滑动变阻器(最大阻值1750Ω,额定电流0.3A)(2)为保证测量的数据尽可能准确,实验的电路图应选用下列的图1的(填字母代号).(3)实验得到小灯泡的伏安特性曲线如图2所示.如果将这个小灯泡接到电动势为1.5V,内阻为5Ω的电源两端,小灯泡消耗的功率是W.9.在某次描绘小灯泡伏安特性曲线的实验中,所选用的实验器材有:A:小灯泡“2.5V,0.2A”B:电流表0﹣0.6A﹣3A(内阻约1Ω)C:电压表0﹣3V﹣15V (内阻很大)D:滑线变阻器“2A,10Ω”E:电源(两节干电池)F:开关一个,导线若干(1)在实验时小杰同学采用了如图1所示的实物电路,则具体实验操作前该电路需改进的地方有(2)在改正电路需改进之处后,小杰同学进行了实验,但在实验中发现,无论怎样调节滑线变阻器,都不能使小灯泡两端电压达到2.5V额定电压,而是只能勉强达到1.80V,于是他猜想是否干电池太旧,总电动势只能达到1.8V,为了验证自己的猜想,他用以上器材进行了测该电源电动势和内阻的实验,电路图如图2,实验数据如下:Ⅰ.请在如图3的坐标纸上画出U﹣I图线,由图线可得E=V,电源内阻为r=ΩⅡ.描绘小灯泡伏安特性曲线的实验中电压只能达到1.8V的原因是否如小杰所猜测?由实验数据得小灯泡两端电压为1.8V时电流为0.19A,试通过分析说明只能达到1.80V的原因.10.在描绘小灯泡的伏安特性曲线的实验中,已知待测小灯泡的额定电压6V,额定功率约为3W,提供的器材有:电流表A:量程为0.6A,内阻约为0.5Ω;电压表V:量程为3V,内阻为3KΩ;滑动变阻器R1(0:10Ω,2A);滑动变阻器R2(0,500Ω,1A);定值电阻R3=1kΩ;定值电阻R4=3KΩ;电源:电动势为9V,内阻约为0.1Ω;开关一个,导线若干.(1)实验中,应该选用的滑动变阻器是,定值电阻是(填仪器的字母代号).(2)根据所给的器材,在虚线框中画出实验电路图.11.如图甲为“测绘小灯泡伏安特性曲线”实验的不完整实物电路图,已知小灯泡额定电压为2.5V,额定功率约1.2w.(1)请你在答题卡上相应位置通过画线补充完整实物电路图.(2)完成下列实验步骤:①闭合开关前,调节滑动变阻器的滑片,使滑片位于变阻器的端(填“左”或“右”);②闭合开关后,逐渐移动变阻器的滑片,增加小灯泡两端的电压,记录电流表和电压表的多组读数,直至电压达到其额定电压.③断开开关,根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线如图乙所示,由图可知小灯泡某状态时的电阻该状态对应切线的斜率的倒数(填“小于”、“等于”或“大于”)12.一只小灯泡,标有“3V,1.5W”的字样,现要描绘小灯泡0~3V的伏安特性曲线,实验器材有:A.最大阻值为10Ω的滑动变阻器B.电动势为6V.内阻约为1.0Ω的电源C.量程为0.6A.内阻约为1.0Ω的电流表A1D.量程为3A.内阻约为0.1Ω的电流表A2E.量程为3V,内阻约为6kΩ的电压表V1F.量程为15V,内阻约为10kΩ的电压表V1G.开关.导线若干(1)电压表应选;电流表应选.(将选项代号的字母填在横线上)(2)在该实验中,设计了如图所示的四个电路,为了减小误差,应选取的电路是(将选项代号的字母填在横线上).(3)以下是该实验的操作步骤A.将电流表、电压表、变阻器、小灯泡、电源、开关正确连接成电路B.调节滑动变阻器滑片的位置,保证闭合开关前使滑动变阻器与小灯泡并联部分的阻值最大C.闭合开关,记下电压表,电流表的一组示数(U1、I1),移动滑动变阻器的滑片,每移动一次记下一组(U、I)值,共测出12组数据;D.按所测数据,在坐标纸上描点并将各点用直线连接起来,得出小灯泡的伏安特性曲线,步骤错误.修正步骤错误.修正.13.某实验小组预测定一只小灯泡(其额定功率为0.75w,但额定电压已经模糊不清)的额定电压值,实验过程如下:他们先用多用电表的欧姆档测出小灯泡的电阻约为2Ω,然后根据公式算出小灯泡的额定电压U=≈1.23v.但他们认为这样求得的额定电压值不准确,于是他们利用实验室中的器材设计了一个实验电路,进行进一步的测量.他们选择的实验器材有:A.电压表V(量程3v,内阻约3kΩ)B.电流表A1(量程150mA,内阻约2Ω)C.电流表A2(量程500mA,内阻约0.6Ω)D.滑动变阻器R1(0~20Ω)E.滑动变阻器R2(0~50Ω)F.电源E(电动势4.0v,内阻不计)G.开关s和导线若干(1)测量过程中他们发现,当电压达到1.23v时,灯泡亮度很弱,继续缓慢地增加电压,当达到2.70v时,发现灯泡已过亮,立即断开开关,所有测量数据见表:请你根据表中数据,在给出的坐标纸上作出U﹣I图线,从中可得小灯泡的额定电压应为v(结果保留两位有效数字).这一结果大于实验前的计算结果,原因是.(2)从表中的实验数据可以知道,他们在实验时所选择的电路应为,电流表应选(填“A1”或“A2”),滑动变阻器应选(填“R1”或“R2”).14.有一个标有“12V、24W”的灯泡,为了测定它在不同电压下的实际功率和额定电压下的功率,需测定灯泡两端的电压和通过灯泡的电流,现有如下器材:A.直流电源15V(内阻可不计)B.直流电流表0﹣0.6A﹣3A(内阻0.5Ω、0.1Ω)C.直流电流表0﹣300mA(内阻约5Ω)D.直流电压表0﹣3V﹣15V(内阻约3kΩ、15kΩ)E.直流电压表0﹣25V(内阻约200kΩ)F.滑动变阻器10Ω、5AG.滑动变阻器1kΩ、3A(1)实验台上已放置开关、导线若干及灯泡,为了完成实验需要从上述器材中再选用(用序号字母表示).(2)在图2中画出最合理的实验电路图.(3)若测得灯丝电阻R随灯泡两端电压变化关系的图线如图1所示,由这条曲线可得出:正常发光条件下,灯丝消耗的电功率24W(填“大于”、“等于”、“小于”).(4)如果灯丝电阻与(t+273)的大小成正比,其中t为灯丝摄氏温度值,室温t=27℃,则正常发光时灯丝的温度是℃.15.使用理想电压表、理想电流表、滑动变阻器、直流电源等仪器,研究一只小灯泡完整的伏﹣安特性,测得I﹣U图象如图1所示.已知滑动变阻器滑动片的有效移动长度为30cm,变阻器的最大阻值为22.5Ω,电源电动势为6V,内阻不计.(1)在如图2的虚线框内,不改变滑动变阻器和电源的位置,补上电压表、电流表、灯泡,画出完整的电路图.要求滑动变阻器的滑动片向左滑动时,灯泡的电压增大.(2)根据I﹣U图象可知:从A到B的过程中灯泡的电阻逐渐(选填“增大”、“减小”),改变的阻值为Ω.(3)在获得A→B段图线数据的过程中,滑动变阻器的滑动片向左移动了cm的长度.16.某研究性学习小组探究小灯泡灯丝电阻与温度的关系,主要仪器有:待测小灯泡(额定功率6W,额定电流0.5A)、电流表(量程0~0.6A,内阻约为0.1Ω)、电压表(量程0~15V,内阻约为15kΩ)、滑动变阻器(0~50Ω)直流电源(电动势15V,内阻不计)、开关一个,导线若干.(1)若实验中要求调节滑动变阻器时,小灯泡两端电压可以在零到额定电压范围内连续变化,从而测出小灯泡在不同电压下的电流.请根据提供的器材在虚线框中画出符合要求的电路图.(2)如图所示是该研究小组测得的小灯泡I﹣U关系图线.由图线可知,小灯泡灯丝电阻随温度的升高而(填“增大”“减小”或“不变”);当小灯泡两端所加电压为6V时,其灯丝电阻值为Ω.(保留2位有效数字).17.在探究规格为“4.0V 2.OW”的小灯泡L的伏安特性曲线实验中,可供选用的器材如下:小灯泡L:“4.0V.2.0W”;电流表A1:量程3.0A,内阻约为0.1Ω;电流表A2:量程0.6A,内阻约为0.2Ω;电压表V:量程3.0V,内阻R V=9.0kΩ;定值电阻R1:阻值2.0kΩ;定值电阻R2:阻值4.5kΩ;定值电阻R3:阻值12.0kΩ定值电阻R4:阻值18.0kΩ滑动变阻器R:阻值范围0~10Ω,;学生电源E:电动势6.0V,内阻不计;开关S及导线若干.(1)电流表应选,定值电阻选(在R1、R2、R3、R4中选一个).(2)在方框中画出实验电路图,并在图上标明所选器材代号.(3)小雨同学采用同样的方法进行实验,检查实验电路连接正确,然后闭合开关,调节滑动变阻器滑动头,发现电流表和电压表指针始终不发生偏转.在不断开电路的情况下,检查电路故障,应使用多用电表(选填“欧姆×10”、“直流电压10V”或“直流电流2.5mA”)挡,检查过程中将多用电表的红、黑表笔与电流表“+”、“﹣”接线柱接触时,多用电表指针发生较大偏转,说明电路故障是.18.某学习小组为了研究标有“2.5V 0.3A”字样小灯泡的伏安特性曲线,到实验室找到了下列器材:两块相同的电流表G(满偏电流I g=0.5mA,内阻R g=200Ω;电源(电动势E=3V,内阻不计)还有可供选择的器材:A.定值电阻:600ΩB.定值电阻:5800ΩC.定值电阻:Ω≈0.25ΩD.定值电阻:Ω≈2.5ΩE.滑动变阻器:0~10Ω,2AF.滑动变阻器:0~200Ω,0.1A由于没有电压表和电流表,该学习小组设计了如图所示的测量电路,为了较为精确地测量电流和电压的值,则(1)电阻R1选择,电阻R2选择,控制电路部分的滑动变阻器应该选择.(填写器材前面的字母)(2)请根据题目所给器材,将控制部分的电路图补充完整.(3)在测量过程中,滑动变阻器调整到某一位置时,该组同学发现两只表头指针偏转角度完全相同,则此时小灯泡的电阻是Ω.(保留两位有效数字)19.有一个小灯泡上标有“4V、2W”的字样,现在要用伏安法描绘这个灯泡的U ﹣I 图线.现有下列器材供选用:A.电压表(0~5V,内阻约10kΩ)B.电压表(0~15V,内阻约20kΩ)C.电流表(0~0.6A,内阻约0.4Ω)D.滑动变阻器(10Ω,2A)E.滑动变阻器(500Ω,1A)F.学生电源(直流6V)、开关、导线若干(1)实验时,选用图甲而不选用图乙的电路图来完成实验,理由是;(2)实验中所用电压表应选,滑动变阻器应选用;(用序号字母表示)(3)把图丙中所示的实验器材用实线补充连接成实物电路图;(4)某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线(如图丁所示),若用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电,则该小灯泡的实际功率是W;(保留两位有效数字)(5)某兴趣小组想用多用电表来粗测灯泡的电阻,测量过程表笔的位置如图所示,其测量方法正确的是20.某实验小组进行“探究热敏电阻的温度特性”实验,实验室提供如下器材:热敏电阻R t(常温下约8kΩ)、温度计、电流表A(量程1mA,内阻约200Ω)、电压表V(量程3V,内阻约10kΩ)、电池组E(电动势为4.5V,内阻约1Ω)、滑动变阻器R(最大阻值为20Ω)、开关S、导线若干、烧杯和水.(1)根据实验所提供的器材,设计实验电路,画在图1甲所示的方框中.(2)图1乙所示是实验器材的实物图,图中已连接了部分导线,请根据你所设计的实验电路,补充完成实物间的连线.(3)利用补充完整的实验装置测量出不同温度下的电阻值,画出该热敏电阻的R t﹣t图象如图2中的实测曲线,与图中理论曲线相比二者有一定的差异.除了偶然误差外,关于产生系统误差的原因或减小系统误差的方法,下列叙述正确的是.A.电流表的分压造成电阻的测量值总比真实值大B.电压表的分流造成电阻的测量值总比真实值小C.温度升高到一定值后,电流表宜采用外接法D.温度升高到一定值后,电流表宜采用内接法(4)将本实验所用的热敏电阻接到一个电流较大的恒流电源中使用,当电流通过电阻产生的热量与电阻向周围环境散热达到平衡时,满足关系式I2R=k(t﹣t0)(其中k是散热系统,t是电阻的温度,t0是周围环境温度,I为电流强度),电阻的温度稳定在某一值.若通过它的电流恒为50mA,t0=20℃,k=0.25W/℃,由实测曲线可知该电阻的温度稳定在℃.21.为了描绘小灯泡的伏安特性曲线,小李同学准备用以下给定的器材和一些导线来完成实验.器材如下:a.小灯泡“2.5V、0.2A”b.电流表0﹣0.6A﹣3A(内阻约0.5Ω)c.电压表0﹣3V﹣15V(内阻分别约为10kΩ与50kΩ)d.滑动变阻器“2A、l0Ω”e.干电池(两节)f.开关(1)请用笔画线代替导线在图(甲)中完成实物连接图.(2)线路连接完整后,闭合开关前,滑动变阻器的滑片应移到(填“最左端”或“最右端”)实验时发现,无论怎样调节滑线变阻器,都不能达到小灯泡两端的额定电压2.5V.于是小李同学准备选用以上实验器材测定该电池组的电动势和内阻.请你帮他在方框内画出实验电路图.(3)图乙是根据实验数据画出的U一I图象,可以得出该电池组E=V,内阻r=Ω.(结果均保留两位小数)22.某学习小组设计实验描绘小灯泡L(额定电压2.5V,额定功率1.2W)的U ﹣I特性曲线,可供选择的实验器材有:A.电源(电动势E=3.0V,内阻r=1.0Ω)B.电流表A1(量程0﹣0.6A,内阻r1=1.0Ω)C.电流表A2(量程0﹣3A,内阻r2=0.3Ω)D.电压表V1(量程0﹣15V,内阻约3kΩ)E.电压表V2(量程0﹣3V,内阻未知)F.滑动变阻器R1(0﹣10Ω,允许通过的最大电流2A)G.滑动变阻器R2(0~500Ω,允许通过的最大电流0.5A)H.开关一个和导线若干实验要求待测小灯泡两端的电压从零开始变化.测量中电表的最大读数不小于其量程的,则:(1)电压表应该选,滑动变阻器应选(均选填器材前的序号).(2)根据实验要求,连接实物图甲,使它成为完整的实验电路(其中,部分电路已连好不得更改).(3)连接电路后,该小组测得的实验数据如下表所示:其中,I是电流表的示数,U是电压表的示数,用U x表示待测小灯泡L两端的实际电压,通过计算算出每组数据对应的U x,在如图乙所示的坐标图中画出其U x ﹣I曲线.(4)该小组将本实验中的待测小灯泡L以及所选的滑动变阻器并联起来,接在实验中提供的电源两端,要使电源的输出功率最大,则滑动变阻器接入电路的阻值为Ω(结果保留两位有效数字).23.要测绘一个标有“3V,0.6W”小灯泡的伏安特性曲线,灯泡两端的电压需要由零逐渐增加到3V,并便于操作。
2021届高三物理一轮总复习新课标专项复习讲座之描绘小电珠的伏安特性曲线Word版含答案
试验1.在描绘小灯泡的伏安特性曲线时,接受如图所示的电路,试验中发觉移动滑动变阻器的滑片时,电流表的示数变化而电压表的指针不动,下列缘由可能的是()A.灯泡中灯丝已烧断B.滑片接触不良C.灯泡内部短路D.滑动变阻器A端接触不良解析:选C由图知,若电压表的电阻无穷大,移动滑片时,因电流表示数有变化,故和电流表串联的回路中不存在断点,故A错.若滑片接触不良,电路中不行能有电流,故B错.若滑动变阻器A端接触不良,滑片移动时电流表和电压表读数均变化,故D错.若灯泡内部短路则灯泡两端电压为零,电压表指针不变,移动滑片时,只有电流表指针变化,故选C.2.如图甲所示是某试验小组测定电阻约为10 Ω的小灯泡的伏安特性曲线的电路图,图乙是他们依据图甲所示的电路在实物上连线的示意图,老师检查发觉有一根导线的一端接错了地方,请你在图乙中的这根连线上画上“×”,并直接在图上画出这根导线的正确连线.解析:由题图甲可看出,测量小灯泡的伏安特性曲线的供电电路图是分压式接法,测量电路是安培表外接法.正确连线如图所示.答案:见解析3.表格中所列数据是测量小电珠U-I关系的试验数据:U(V)0.00.20.5 1.0 1.5 2.0 2.5 3.0I(A)0.0000.0500.1000.1500.1800.1950.2050.215(1)分析表格内试验数据可知,应选用的试验电路图是图中的________(选填“甲”或“乙”).(2)在下图所示的方格纸内画出小电珠的U-I曲线.分析曲线可知小电珠的电阻值随I变大而________(选填“变大”“变小”或“不变”).(3)如图所示,用一个定值电阻R和两个上述小电珠组成串并联电路,连接到内阻不计、电动势为3 V的电源上.已知流过电阻R的电流是流过电珠L2电流的两倍,则流过电珠L1的电流约为________A.解析:(1)从表中数据可看出,电珠两端电压可以从零开头调整,这说明滑动变阻器应选用分压接法,故应选用甲图.(2)在方格纸上依据U-I数据描点、连线,其U-I图象如图所示.随U和I的增大,图线上各点与坐标原点连线的斜率越来越大,故其电阻变大.。
2021高考物理一轮复习实验九描绘小电珠的伏安特性曲线高效演练含解析
高考物理一轮复习实验:实验九描绘小电珠的伏安特性曲线1.某同学用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性,并将得到的电流、电压数据描到U-I图上,如图1所示。
实验室提供如下器材:A.电流表A1(量程0.6 A,内阻约0.3 Ω)B.电流表A2(量程3 A,内阻约0.02 Ω)C.电压表V1(量程3 V,内阻约3 kΩ)D.电压表V2(量程15 V,内阻约15 kΩ)E.滑动变阻器R1(阻值0~10 Ω,额定电流2 A)F.滑动变阻器R2(阻值0~2 kΩ,额定电流0.5 A)G.直流电源(电动势3 V,内阻不计)H.单刀开关1个,导线若干(1)实验中,电流表应选用___________;电压表应选用___________;滑动变阻器应选用___________(填选项前的字母);(2)图2是部分连接好的实物电路图,请用电流表外接法完成接线并在图2中画出。
(3)在图1中,由电流表外接法得到的数据点是用______(选填“○”或“×”)表示的。
(4)在图1中,请你选择一组数据点用作图法作图,并求出这段铅笔芯的电阻为___________Ω。
(5)对于这段2B铅笔芯电阻值的测量,如果不考虑实验中读数的误差,你认为选用电流表___________(选填“内”或“外”)接法测量更准确一些。
【解析】(1)根据U-I图象中的数据可知,电流表应选用A;电压表应选用C;滑动变阻器应选用阻值较小的E;(2)电路连接如图;(3)电流表外接时,电阻的测量值偏小,则U-I图象的斜率偏小,则由电流表外接法得到的数据点是用“×”表示的。
(4)作出的图象如图;则如果用“×”,则R==Ω≈1.23 Ω(1.1Ω~1.3 Ω均可);用“○”则R==Ω=1.6Ω(1.5Ω~1.7 Ω均可);(5)因电压表的内阻远大于铅笔芯的电阻,则选用电流表外接法测量更准确一些。
答案:(1)A C E (2)图象见解析(3)×(4)见解析(5)外2.(2019·郑州模拟)二极管为非线性元件,其主要特性是单向导电性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2021年高考物理一轮复习考点全攻关
专题(57)实验九描绘小电珠的伏安特性曲线(原卷版)
双基过关:
基本实验要求
1.实验原理
(1)测多组小电珠的U、I的值,并绘出I-U图象;
(2)由图线的斜率反映电流与电压和温度的关系.
2.实验器材
小电珠“3.8 V,0.3 A”、电压表“0~3 V~15 V”、电流表“0~0.6 A~3 A”、滑动变阻器、学生电源、开关、导线若干、坐标纸、铅笔.
3.实验步骤
(1)画出电路图如图甲所示
(2)将小电珠、电流表、电压表、滑动变阻器、学生电源、开关用导线连接成如图乙所示的电路.
(3)测量与记录
移动滑动变阻器触头位置,测出12组左右不同的电压值U和电流值I,并将测量数据填入自己设计的表格中.
(4)数据处理
①在坐标纸上以U为横轴,I为纵轴,建立直角坐标系.
②在坐标纸上描出各组数据所对应的点.
③将描出的点用平滑的曲线连接起来,得到小电珠的伏安特性曲线.
4.实验器材选取
(1)原则:①安全;②精确;③操作方便.
(2)具体要求
①电源允许的最大电流不小于电路中的实际最大电流.干电池中电流一般不允许超过0.6 A.
②用电器的额定电流不能小于通过该用电器的实际最大电流.
③电压表或电流表的量程不能小于被测电压或电流的最大值.
④电压表或电流表的指针应偏转到满刻度的13
以上. ⑤从便于操作的角度来考虑,限流式接法要选用总阻值与待测电阻相近的滑动变阻器,分压式接法要选用总阻值较小的滑动变阻器.
基本实验方法
1.注意事项
(1)电路的连接方式:
①电流表应采用外接法:因为小电珠(3.8 V ,0.3 A)的电阻很小,与量程为0.6 A 的电流表串联时,电流表的分压影响很大.
②滑动变阻器应采用分压式接法:目的是使小电珠两端的电压能从0开始连续变化.
(2)闭合开关S 前,滑动变阻器的触头应移到使小电珠分得电压为0的一端,使开关闭合时小电珠的电压能从0开始变化,同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝.
(3)I -U 图线在U 0=1.0 V 左右将发生明显弯曲,故在U =1.0 V 左右绘点要密,以防出现较大误差.
2.误差分析
(1)由于电压表不是理想电表,内阻并非无穷大,会带来误差,电流表外接,由于电压表的分流,使测得的电流值大于真实值.
(2)测量时读数带来误差.
(3)在坐标纸上描点、作图带来误差.
命题热点一:教材原型实验
例1某同学想要描绘标有“3.8 V0.3 A”字样的小灯泡L的伏安特性曲线,要求实验尽量准确.可供选择的器材除小灯泡、开关、导线外,还有:
电压表V,量程0~5 V,内阻约5 kΩ
电流表A1,量程0~500 mA,内阻约0.5 Ω
电流表A2,量程0~100 mA,内阻约4 Ω
滑动变阻器R1,最大阻值10 Ω,额定电流2.0 A
滑动变阻器R2,最大阻值100 Ω,额定电流1.0 A
直流电源E,电动势约6 V,内阻可忽略不计
(1)上述器材中,电流表应选________,滑动变阻器应选________(填写所选器材的字母符号).
(2)该同学正确选择仪器后连接了图甲所示的电路,为保证实验顺利进行,并使误差尽量小,实验前请你检查该电路,指出电路在接线上存在的两项问题:
①________________________________________________________________________
________________________________________________________________________;
②________________________________________________________________________
________________________________________________________________________.
(3)该同学校正电路后,经过正确的实验操作和数据记录,描绘出了小灯泡的伏安特性曲线如图乙所示,由此推断小灯泡的电阻值随工作电压的增大而________(选填“增大”或“减小”或“不变”)
(4)该同学完成实验后又进行了以下探究:把两只这样的小灯泡并联,直接接在电动势为4 V、内阻为8 Ω的电源上组成闭合回路.请你根据上述信息估算此时一只小灯泡的功率约为________ W(结果保留2位有效数字).
变式1某研究性学习小组的同学欲做“描绘小电珠的伏安特性曲线”的实验.已知所用小电珠的额定电压和额定功率分别为2.5 V、1.2 W,实验使用的直流电源的电动势为3.0 V,内阻忽略不计,实验可供选择的器材规格如下:
A.电流表A1(量程0~0.6 A,内阻约5 Ω)
B.电流表A2(量程0~3 A,内阻约0.1 Ω)
C.电压表V1(量程0~3 V,内阻约3 kΩ)
D.电压表V2(量程0~15 V,内阻约2 kΩ)
E.滑动变阻器R1(阻值0~10 Ω,额定电流1 A)
F.滑动变阻器R2(阻值0~5 000 Ω,额定电流500 mA)
请回答下列问题:
(1)为了完成实验且尽可能减小实验误差,电流表应选择________,电压表应选择________,滑动变阻器应选择________(填写实验器材前的序号).
(2)根据所选的实验器材,请设计合理的电路原理图来完成该实验.
(3)该研究性学习小组的同学用设计好的电路测得了该小电珠两端的电压U和通过该小电珠的电流,由欧姆
定律计算得到的小电珠的电阻值________(选填“大于”“等于"或“小于")真实值.
(4)该研究性学习小组的同学通过设计好的电路得到了多组实验数据,并根据得到的多组数据在坐标系中描点画图,如图所示,该图线向下弯曲,其原因是__________________________
________________________________________________________________________.
(5)如果取两个这样的小电珠并联以后再与一阻值为2.0 Ω的定值电阻串联,并接在电动势为3.0 V、内阻忽略不计的直流电源两端,则每个小电珠消耗的实际功率应为________ W(结果保留两位有效数字).
命题热点二:实验拓展与创新
例2LED灯的核心部件是发光二极管.某同学欲测量一只工作电压为2.9 V的发光二极管的正向伏安特性曲线,所用器材有:电压表(量程3 V,内阻约3 kΩ),电流表(用多用电表的直流25 mA挡替代,内阻约为5 Ω),滑动变阻器(0~20 Ω),电池组(内阻不计),开关和导线若干.他设计的电路如图(a)所示.回答下列问题:
(1)根据图(a),在实物图(b)上完成连线;
(2)调节滑动变阻器的滑片至最________端(填“左”或“右”),将多用电表选择开关拨至直流25 mA挡,闭合开关;
(3)某次测量中,多用电表示数如图(c),则通过二极管的电流为________ mA;
(4)该同学得到的正向伏安特性曲线如图(d)所示.由曲线可知,随着两端电压增加,二极管的正向电阻________(填“增大”“减小”或“不变”);当两端电压为2.9 V时,正向电阻为________ kΩ(结果保留两位有效数。
