8732电磁流量计说明
电磁流量计介绍艾默生
标定系统 000 = 流量管与8712A一起标定 001 = 8701 流量管与8712C一起标定 011 = 8711 流量管与8712C一起标定
模拟输出
Tube Cal No. URV,LRV
必须先设置管径!
LOI
23
URV Configure LRV Configure
= 2流量
振幅
1
2
Theory of Operation
3
时间
4
5
采样
采样
8705 流量管设计
线圈
8705 Flowtube
4
感应电极
密封电极腔
流量管选项
10
20
50
30
20
15
10
ft/s
5 4
3
100
200
Overview
5
l/min
500 1K
2K
5K
10K 20K 30K 50K
100K 150K
DEVICE INFO(设备信息)
Xmtr Test(变送器测试) Loop Test(回路测试) Pulse Test(脉冲测试)
4-20 Trim(4-20修正) Auto Zero(自动调零) Gain Trim(增益修正)
单位
Units Tube Size
Units: Ft/Sec Max 30.00 fps
Installation
6
变送器位置
TERMINAL
Installation
7
电极
流量管安装
流量
Installation
8
流量管安装
电磁流量计操作方法
电磁流量计操作方法
1、检查流量计并调整流量计流量归零，具体步骤为：
1)、将电磁流量计的管道中充满介质（工艺水），关闭电磁流量计两端的阀门，使介质在管道中处于满管静止状态。
2）、进入电磁流量计转换器菜单，参照电磁流量计使用说明书查看各菜单内容是否符合初始设定（不能排除电磁流量计在使用中被其他人员将参数调整），并将流量零点修正为±0.0000。
2、全部开启进水阀门，保证管道中工艺水充满管道和流量计。
3、半开进入反应釜内出水阀，保证工艺水经过管道和流量计流速正常。
4、观察瞬时流量计量变化，如果平稳可以逐步开大出水阀。
5、每月对流量计计量进行核准，如出现偏差较大应通知机修清洁电极，并检查电极有没有损伤。
8732 电磁流量计,8800 涡街流量计操作手册
易于使用 -- 组态,维护容易
• 出厂时已完成设置
• 安装基本要求
– 至少前10D,后5D直管段
前、后直管段
• 通用备件
– 压电传感器和电子部件
易 用
先进的自诊断功能(便于维护)
• 电子部件的诊断
–电子部件故障 –电子部件标定
电子部件的 诊断
• 传感器的诊断
–检验传感器是否正常运行 –判断传感器故障
这个扭曲运动由流量管外的传感器感应传感器压电元件感应此交变力并且转换为交流电信号电信号的频率就是涡街发生体的频率涡街结构可靠性传感器与过程介质隔离易于维护超级抗振动能力质量平衡在传感器中每一部分的质量相对于压电晶体是平振动引起的力在传感器抵消并且被有效消除不会被传感器采集发生体的质量也是平衡的因此在振动的环境中对于发生体的基准点没有扭曲vibrationpiezoelectriccrystalshedderbarmeterbodysensordisengagedfrommeterbodyillustrationpurposes易于使用前后直管段先进的自诊断功能便于维护电子部件的诊断传感器的诊断过程的诊断电子部件的诊断电子部件故障电子部件标定传感器的诊断检验传感器是否正常运行判断传感器故障过程的诊断判断过程中出现的问题信号强度的测量先进的流量模拟功能内置用于诊断的流量信号发生器iso电子认证测试点利用一个外接信号发生器即可使用iso电子认证输入点旋涡频率输出电子部件的诊断传感器阻抗检测检验传感器是否正常运行判断传感器故障传感器的诊断传感器旋涡频率使用户能够了解管道内的实际情况对于特定过程可用于优化滤波器信号强度实际信号与触发水平的比例信号强度的测量帮助判断过程中出现的干扰问题过程的诊断
不导电 或 有涂层管道
LOI
电磁流量计使用说明书
. ... ..LDC型电磁流量计使用说明书1产品用途与适用围1.1特点：■可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；■采用16位嵌入式微处理器，运算速度快。
精度高；■全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量围度可达1500:1；■超低EMI开关电源，适用电源电压变化围大。
抗EMC性能好；■全汉字菜单操作，使用方便，操作简单，易学易懂；■高清晰度背光LCD显示；■具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能。
■部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量。
■具有RS485或RS232C数字通讯信号输出；■具有电导率测量功能，可以判别传感器是否空管；■具有自检与自诊断功能；■采用SMD器件和表面安装（SMT）技术，电路可靠性高；■仪表部设计有不掉电时钟，可记录16次掉电时间。
1.2主要用途电磁流量计用来测量封闭管道中导电流体的体积流量。
广泛地适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的生产工艺过程流量测量和控制；适用于导电液体的总量计量。
1.3正常工作条件环境温度：分体型–10～+60℃；相对湿度：5%～90%；供电电源：单相交流电85～265V，45～63Hz；功率：小于20W。
1.4试验参比条件环境温度：20℃±2℃相对湿度：45%～85%电源电压：220±2%电源频率：50Hz±5%谐波含量小于5%。
预热时间：30min2产品型式电磁流量计有分体型和一体型两种结构形式。
. .. .c3 工作原理电磁流量计的工作原理基于法拉第电磁感应定律。
当一个导体在磁场运动，在与磁场方向、运动方向相互垂直方向的导体两端，会有感应电动势产生。
电动势的大小与导体运动速度和磁感应强度大小成正比。
在图1-1中，当导电流体以平均流速V （s m /）通过装有一对测量电极的一根径为D （m ）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B （T ）的磁场中。
电磁流量计说明书
电磁流量计操作使用说明书目录一、操作指南1．基本设置 (5)1.1 流量单位 (5)1.2 流量显示分辨率 (5)1.3 总量单位 (5)1.4 总量显示分辨率 (5)1.5 阻尼时间(s) (5)2．信号处理设置 (6)2.1 刻度流量 (6)2.2 小信号切除% (6)3．脉冲输出设置 (7)3.1 频率上限 (7)3.2 脉冲当量 (7)3.3 脉冲宽度 (7)3.4 脉冲电平 (8)3.5 频率/脉冲输出选择 (8)4．RS485输出设置 (8)4.1 通讯协议选择 (8)4.2 波特率 (8)4.3 数据位 (9)4.4 校验方式 (9)4.5 设备地址 (9)5．累计管理 (9)5.1 清累计 (9)5.2 预置累计 (9)6．仪表校准 (10)6.1 4mA校准 (10)6.2 20mA校准 (10)6.3 零点校准 (10)7．工厂设置 (11)7.1 传感器口径 (11)7.2 转换器系数 (11)7.3 传感器系数 (12)7.4 励磁频率 (12)7.5 低流量报警开关 (12)7.6 高流量报警开关 (12)7.7 空满管检测开关 (12)7.8 高流量报警点% (13)7.9 低流量报警点% (13)7.10 RS485功能开关 (13)7.11 非稳态时间 (13)7.12 响应极限........................................................................................ 1错误!未定义书签。
7.13 响应时间........................................................................................ 1错误!未定义书签。
7.14 保存设置........................................................................................ 1错误!未定义书签。
电磁流量计相关说明
电磁流量计相关说明
一、L-mag_D (D 表)部分
1.N
L
T R X +I C O M I O U T D I N P P O U T D O U T D C O M
K
图1.2接线端子图
开关K 定义：
ON 为接RS485通讯终端电阻（标准配置电阻：120Ω）； OFF 为不接。
各接线端子标示含义如下（表1）：
2.输出接线方式
1）电流输出接线图
2）数字量电平输出接法
换
器
内
部
其中，电源为24V，电阻为3—10K之间。
二、L-mag_B (B 表)部分
1.端子接线与标识 1）方表
图4.3(a)方表接线端子图
各接线端子标示含义如下：
两路报警输出
SIG 1 信号1SGND 信号地
SIG 2
信号2DS 1 激励屏蔽1DS 2 激励屏蔽2接分体型传感器
EXT + 励磁电流+ E XT 励磁电流
VDIN 电流两线制24V 接点 I OUT 模拟电流输出 I COM 模拟电流输出地模拟电流输出
POUT 流量频率(脉冲)输出 P COM 频率(脉冲)输出地频率或脉冲输出
ALML 下限报警输出ALMH 上限报警输出 ACOM 报警输出地
TRX +
TRX 通讯输入(RS485-A)通讯输入(RS485-B)232通讯地
通讯输入
TCOM
2）圆表
图4.3 (c) 圆表接线端子图圆表各接线端子标示定义
2.输出接线方式 1）电流输出接线图
2）数字量电平输出接法
转换器内部
其中，电源为24V ，电阻为3—10K 之间。
电磁流量计说明书
¢00825-0100-47252007 年 7 月罗斯蒙特8732 / 8700系列开始步骤 1：预安装步骤 2：处理 步骤 3：安装 步骤 4：安装 （法兰式传感器）（夹持式传感器）（卫生型传感器）步骤 5：接地 步骤 6：布线 步骤7：基本组态结束罗斯蒙特 8732E 型电磁流量计系统（变送器和传感器）2© 2007 罗斯蒙特公司版权所有。
所有商标均为公司之资产。
重要声明本安装指南为罗斯蒙特 8732 型提供基本指导，不提供有关详细组态、诊断、维护、维修、故障诊断、防爆、防火或本质安全（IS ）安装等的具体指导。
更详细的说明请参考 8732 型参考手册（文件编号：00809-0100-4725）。
也可在 网站下载该手册以及本快速安装指南的电子文档。
警告不遵守这些安装指导可能会导致死亡或是严重的伤害：安装和维修说明仅供有资格的人员使用。
除了依据本操作说明外，在没有进行授权的情况下，请不要进行任何维修。
确认传感器和变送器的操作环境与相应的 FM 、CSA 或 ATEX 认证一致。
请不要将罗斯蒙特 8732 型与处于易爆环境中的非罗斯蒙特传感器相连。
警告传感器衬里在装运过程中容易受损。
不要为了提起或取得平衡而将任何东西穿过传感器。
衬里损坏将会使传感器失去效用。
为了避免可能对传感器衬里末端造成损坏，请不要使用金属或弹簧垫圈。
如果预见到会有频繁的拆卸，请小心保护衬里末端。
附在传感器末端的短管经常用于保护。
法兰螺栓紧固正确是传感器合理运转以及获得适当寿命的关键。
所有的螺栓都必须按照合理的顺序拧紧到指定的扭矩限度。
不遵守这些说明可能会导致严重损坏传感器衬里并可能需要更换传感器。
艾默生过程控制有限公司上海市浦东新区新金桥路1277号邮编：201206电话：86-21-2892 9000传真：86-21-2892 9001中国流量中心：800-8201996（免费）传真：86-21-5834 4476北京办事处北京市朝阳区雅宝路10号凯威大厦十三层邮编：100020电话：86-10-5821 1188传真：86-10-5821 1100广州办事处广州市东风中路410-41号健力宝大厦2107室邮编：510030电话：86-20-8348 6098传真：86-20-8348 6137乌鲁木齐办事处乌鲁木齐市五一路160号鸿福酒店1001室邮编：830000电话：86-991-580 2277传真：86-991-580 3377西安办事处西安市长乐西路8号金花饭店351室邮编：710032电话：86-29-8325 5563传真：86-29-8325 50762007 年 7 月罗斯蒙特8732 / 8700 系列3步骤 1：预安装在安装罗斯蒙特 8732 型电磁流量变送器前，需完成几个预安装步骤以便使安装过程更容易：•确认与您的应用程序相适合的选项及组态。
电磁流量计使用说明书
电磁流量计调试说明(上、下、推、空、水导电磁流量计)
电磁流量计调试说明电磁流量计需要设定模拟量输出含义及单位、空管、模拟量输出范围、开关量动作值以及显示界面。
新换的电磁流量计，需要重新设定以下事项：A．模拟量输出设定按住”>”2.5秒后松开，仪器会进入设置界面，这是按下键选择”quick setup”如下图所示：按”>”键进入”SETUP”后，选择”analog outputs”，如下图所示：按”>”键进入，选择”measurement”，选择“volume flow”如下图所示：按”﹀”键，选择”unit”，讲单位选择“m³/h”如下图所示：至此，模拟量输出含义及单位设定完毕。
B.空管的设定：按住”>”2.5秒后松开，仪器会进入设置界面，这是按下键选择”SETUP”如下图所示：按”>”键进入”SETUP”后，选择”process input”，如下图所示：按”>”键进入，选择”self test”，如下图所示：进入后，将”empty pipe detect”的值设置为：”cond.+empty pipe[F]”，如下图所示：到此空管设置结束。
C．开关量的设定按住”>”键2.5秒后进入设置界面，进入”setup”后，选择”I/O”如下图所示：进入”I/O”后，选择”hardware”，如下图所示：进入”hardware”后，将”terminals C”的值设置为”limit switch”，如下图所示:将C端子定义为limit switch后，C端子就作为开关量输出。
按回车键回到”I/O”界面后选择”limit switch C”，如下图所示：进入后将”threshold”设置为需要的动作值（大于此动作值开关闭合），如下图所示：至此开关量输出设置结束。
D.模拟量输出设置：进入设置界面后选择”I/O”进入”current out A”，如下图所示：将”range”的值设置为管道所测流量的范围，如下图所示：E.显示界面的设置：进入设置界面后选择”setup”，进入”device”，如下图所示：进入后，选择”1.meas.page”，如下图所示：进入后将”function”设置为”three lines”，将”range”设置为管道所测流量如下图所示：至此电磁流量计设置完毕，设置好后界面应为：。
电磁流量计说明书
电磁流量计：电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。
电磁流量计是应用电磁感应原理，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。
仪表介绍：结构电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
磁路系统：其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。
当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。
测量导管：其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电极：其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。
外壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。
衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。
它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转换器：由液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。
其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LOI
12
Display Set Basic Set
LOI
13
LOI 菜单树
Lock (锁定显示) Flow rate Display(流量显示) Totalize Display(总量显示)
DISPLAYSETUP(显示设置)
Units(单位) Tube size(管径) Tube Cal No.(标定系数) URV, LRV(上限, 下限) Damping(阻尼)
7
接地
Installation
8
导电及无内涂层管道
不导电 或 有涂层管道
LOCAL OPERATOR INTERFACE
在这个部分您会学习怎样用本地操作界面来组态 8732C. 完成此部分后, 您将能够 :
1. 描述LOI按键的功能. 2. 用LOI对8732E进行组态.
LOI
9
本地操作界面
退回/输入
数字输出选择 数字输出选择
LOI
19
Dig Out Select Pulse Output
Dig Out Select Select: Pulse Out
脉冲输出定标
Pulse Scaling Pulse Width
1 Pulse = 0.0250 L
LOI
20
8732 最大频率限制= 1000 Hz
LOI
14
特殊单位: 1. 体积单位 2. 基本体积单位 3. 转换系数 4. 时间单位 5. 流量单位
例: 体积单位 基本体积单位
转换系数
= Barl (Barrels) = Gallons* = 31
(31Gal = 1 Barrel)
时间单位
= Hour*
流量单位
= Bph
*可选
管径
LOI
15
Cal Number Breakdown
17
流量管标定系数
10028 0 52 10003 001
6 Hz时的流量管增益.
流量管类型 0 = 8711 or 8701> 6" 1 = 8714A 模拟器 2 = 8701 < 4" 3 = 抗干扰 4-9 = 未用
在驱动频率下的流量管零点偏移
30Hz时的流量管增益.
495.0 GAL/MIN 66.42% SPAN
流量 - 总量
495.0 GAL/MIN 0.00 GAL
LOI
21
% 量程 - 总量
66.42% SPAN 0.00 GAL
总量
设置显示
Display Set Basic Set
FWD: 0.00 GAL REV: 0.00 GAL
正向 - 反向
上
LOI
10
选择
下
本地操作菜单
LOI
11
459.00 GAL/MIN 66.42 % SPAN
Display Set Basic Set
ห้องสมุดไป่ตู้
本地操作菜单
Display Setup(显示设置) Basic Setup(基本设置) Detailed Setup(细节设置) XMTR Test(变送器测试) XMTR Trim(变送器修正) Device Info(设备信息)
线圈
8705 Flowtube
3
感应电极
密封电极腔
变送器位置
TERMINAL
Installation
4
电极
流量管安装
流量
Installation
5
流量管安装
缩管
这些设备造成 不精确
Installation
6
需限制的设备
从出口处 2 倍管道内径
从入口处 5倍管道内径
外壳旋转
TERMINAL
Installation
LOI
22
NET: 0.00 GAL GROSS: 0.00 GAL
纯 - 毛重
不精确
不精确因素
变送器组态 管径 标定系数 6 Hz - 30 Hz 自动调零
流量管方向 湿气 电极覆盖- 通常产生干扰 需限制的设备(缩管、扩管、阀门...)
Inaccuracy
23
0.15
0.30
Units
0.5
1
Tube Size
1.5
2
3
4
6
8
10
12
Tube Size: 4in
Max 4507L/M
流量管标定系数
Display Set Basic Set
LOI
16
Tube Cal No: 0920406609166011
Tube Size Tube Cal No.
标定系数解析
8732 电磁流量计
Technical
MEASUREMENT
Managing The Process Better.

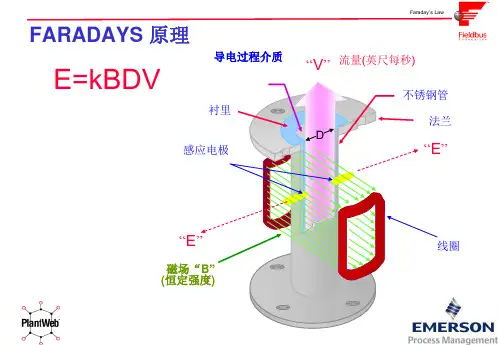

FARADAYS 原理
E=kBDV
导电过程介质 衬里
感应电极
Faraday’s Law
2
“V” 流量(英尺每秒)
“D”
D
不锈钢管 法兰
“E”
“E”
线圈
磁场“B” (恒定强度)
8705 流量管设计
24
分体时中间电缆的接线图
存放安装注意事项小结
Inaccuracy
25
存放 流量计两端夹持衬里的两块木板不能提前拆除，一定 要等到安装时再拆下，以防衬里变形
流量计需要拆下存放一段时间时应该用木板夹持住流 量计两端
安装 保证液体满管 保证接地良好，特别注意不要受现场电器设备干扰 上下游直管段至少保证前5D后2D 流向与表体标注的一致 注意垫片材质及内径 法兰螺栓必须用扭矩扳手按顺序上紧
DEVICE INFO(设备信息)
Xmtr Test(变送器测试) Loop Test(回路测试) Pulse Test(脉冲测试)
4-20 Trim(4-20修正) Auto Zero(自动调零) Gain Trim(增益修正)
单位
Units Tube Size
Units: Ft/Sec Max 30.00 fps
标定系统 000 = 流量管与8712A一起标定 001 = 8701 流量管与8712C一起标定 011 = 8711 流量管与8712C一起标定
模拟输出
Tube Cal No. URV,LRV
必须先设置管径!
LOI
18
URV Configure LRV Configure
Upper Range 20ma= 227800L/M
例:
给定流量为200 gal/min (3.33 gal/sec), 一个脉冲= 0.01 gal, 决定变送器输出的频率 :.
频率
= 最大流量(gal/sec) 脉冲定标(gal/pulse)
频率
= 3.33 gal/sec 0.01 gal/pulse
= 333 pulses/sec
显示控制
流量 - % 量程
BASIC SETUP(基本设置) DETAILED SETUP(细节设置) TRANSMITTER TEST(变送器测试) TRANSMITTER TRIM(变送器修正)
Lo Flow C/O(小流量切除) Dig O/P Conf(数字组态) Special Units(特殊单位) Coil Freq(线圈频率) Signal Processing(信号处理)
