陶瓷基复合材料的研究进展及其在航空发动机上的应用

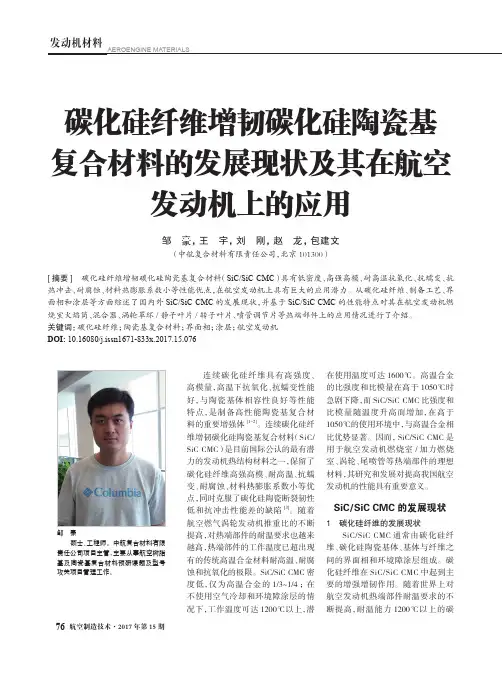

碳化硅纤维增韧碳化硅陶瓷基复合材料的发展现状及其在航空发动机
品化，而先驱体转化法一直是制备连 续束丝碳化硅纤维的最主要方法。
1975 年，Yajima 教授等 [7-9] 开创
宇部兴产公司在 PCS 先驱体中引入 了钛醇盐，生成钛碳硅烷先驱体，然 后采用 Yajima 方法制备了 Tyranno
裂纹，导致纤维强度急剧下降，严重 限制了其应用 。 [13-14]
在使用温度可达 1600℃。高温合金 的比强度和比模量在高于 1050℃时 急剧下降，而 SiC/SiC CMC 比强度和 比 模 量 随 温 度 升 高 而 增 加，在 高 于 1050℃的使用环境中，与高温合金相 比优势显著。因而，SiC/SiC CMC 是 用于航空发动机燃烧室 / 加力燃烧 室、涡轮、尾喷管等热端部件的理想 材料，其研究和发展对提高我国航空 发动机的性能具有重要意义。
空气中 200℃氧化交联 不熔化纤维
高纯氮气中 1000℃以上裂解
Nicalon NL-200 纤维直接采用 Yajima 方法，原纤维在氧化交联过
碳化硅纤维
程中引入氧原子形成大量 Si— O 键， 得到不熔化纤维；在高温烧结过程
图1 先驱体转化法制备碳化硅纤维的工艺流程 Fig.1 Processing route of the polymer-derived SiC fibers
邹 豪 硕士、工程师。中航复合材料有限
责任公司项目主管，主要从事航空树脂 基及陶瓷基复合材料预研课题及型号 攻关项目管理工作。
76 航空制造技术·2017 年第 15 期
连 续 碳 化 硅 纤 维 具 有 高 强 度、 高模量，高温下抗氧化、抗蠕变性能 好，与 陶 瓷 基 体 相 容 性 良 好 等 性 能 特 点，是 制 备 高 性 能 陶 瓷 基 复 合 材 料的重要增强体 [1-2]。连续碳化硅纤 维增韧碳化硅陶瓷基复合材料（SiC/ SiC CMC）是目前国际公认的最有潜 力的发动机热结构材料之一，保留了 碳化硅纤维高强高模、耐高温、抗蠕 变、耐腐蚀、材料热膨胀系数小等优 点，同时克服了碳化硅陶瓷断裂韧性 低和抗冲击性能差的缺陷 [3]。随着 航空燃气涡轮发动机推重比的不断 提高，对热端部件的耐温要求也越来 越高，热端部件的工作温度已超出现 有的传统高温合金材料耐高温、耐腐 蚀和抗氧化的极限。SiC/SiC CMC 密 度低，仅为高温合金的 1/3~1/4 ；在 不使用空气冷却和环境障涂层的情 况下，工作温度可达 1200℃以上，潜
陶瓷基复合材料的研究进展及其在航空发动机上的应用
陶瓷基复合材料的研究进展及其在航空发动机上的应用摘要：综述了陶瓷基复合材料(CMCs) 的研究进展。
就CMCs的增韧机理、制备工艺和其在航空发动机上的应用进展作了详细介绍。
阐述了CMCs研究和应用中存在的问题。
最后，指出了CMCs的发展目标和方向。
关键词：陶瓷基复合材料；航空发动机；增韧机理；制备工艺The Research Development of Ceramic Matrix Compositesand Its Application on AeroengineAbstract: The development and research status of ceramic matrix composites were reviewed in this paper. The main topics include the toughening mechanisms, the preparation progress and the application on aeroengine were introduced comprehensively. Also, the problems in the research and application of CMCs were presented. Finally, the future research aims and directions were proposed.Keywords: Ceramic matrix composites, Aeroengine, Fiber toughening,Preparation progress1 引言推重比作为发动机的核心参数，其直接影响发动机的性能，进而直接影响飞机的各项性能指标。
高推重比航空发动机是发展新一代战斗机的基础，提高发动机的工作温度和降低结构重量是提高推重比的有效途径[1]。
现有推重比10一级的发动机涡轮进口温度达到了1500~1700℃，如M88-2型发动机涡轮进口温度达到1577℃，F119型发动机涡轮进口温度达到1700℃左右，而推重比15~20一级发动机涡轮进口温度将达到1800~2100℃，这远远超过了发动机中高温合金材料的熔点温度。
陶瓷基复合材料的研究进展及应用
陶瓷基复合材料的研究进展及应用1. 引言陶瓷基复合材料是一种由陶瓷基体和强化相组成的复合材料。
近年来，随着科技的进步和材料技术的发展，陶瓷基复合材料在各个领域得到了广泛的应用。
本文将对陶瓷基复合材料的研究进展及其应用进行全面、详细、完整且深入地探讨。
2. 陶瓷基复合材料的分类根据强化相的不同，陶瓷基复合材料可以分为颗粒增强型、纤维增强型和层状增强型三种类型。
其中，颗粒增强型陶瓷基复合材料的强化相是以颗粒的形式分散在陶瓷基体中的；纤维增强型陶瓷基复合材料的强化相则是以纤维的形式存在；层状增强型陶瓷基复合材料的强化相是通过层状复杂结构实现的。
3. 陶瓷基复合材料的制备方法陶瓷基复合材料的制备方法多种多样，常见的方法有以下几种：3.1 钎焊法钎焊法是将强化相和陶瓷基体通过钎料进行连接的方法。
钎料可以是金属或非金属，通过钎焊方法可以将两种材料牢固地连接在一起，形成复合材料。
3.2 熔融注射法熔融注射法是将强化相和陶瓷基体一起熔融，并通过注射成型的方法制备陶瓷基复合材料。
这种方法可以制备出形状复杂的复合材料，并且其性能均匀性较好。
3.3 助熔剂法助熔剂法是在陶瓷基体中添加助熔剂，使其在较低的温度下熔融并与强化相进行反应，从而制备出陶瓷基复合材料。
3.4 热压烧结法热压烧结法是将陶瓷粉末和强化相在高温高压下进行烧结，使其结合成复合材料。
这种方法可以制备出具有较高密度和优良性能的陶瓷基复合材料。
4. 陶瓷基复合材料的应用领域由于陶瓷基复合材料具有优异的力学性能、耐热性能和耐腐蚀性能，因此在许多领域得到了广泛的应用。
以下是陶瓷基复合材料的几个主要应用领域：4.1 航空航天领域陶瓷基复合材料具有轻质、高强度和耐高温的特点，因此在航空航天领域得到了广泛的应用。
它可以用于制造发动机叶片、航空航天结构件等，提高航空航天器的整体性能。
4.2 光电子领域陶瓷基复合材料具有优异的光学性能和电子性能，因此在光电子领域有着广泛的应用。
陶瓷基复合材料及其应用
陶瓷基复合材料及其应用陶瓷基体是陶瓷基复合材料的主要组成部分，常见的陶瓷基体有氧化铝、硼化硅、碳化硅等。
这些陶瓷基体具有高硬度、高强度和高抗磨损性能，可以提供复合材料的基本力学性能。
增强材料常用的有碳纤维、陶瓷纤维等。
这些增强材料可以增加复合材料的强度和韧性，提高其抗拉、抗弯和抗冲击等性能。
1.机械工程领域：陶瓷基复合材料具有优异的耐磨损性能和高温强度，因此在机械零部件的制造中得到广泛应用。
例如，在汽车制动系统中使用的陶瓷基复合材料制动片，可以提供更好的制动效果和更长的使用寿命。
2.航空航天领域：陶瓷基复合材料具有低密度和高温性能优异的特点，可以用于制造航空发动机的叶片、涡轮和导向叶片等关键部件。
这些材料可以在高温条件下提供更好的性能和更长的使用寿命。
3.化工工业领域：陶瓷基复合材料具有优异的耐腐蚀性能，可以在强酸、强碱和高温环境下使用。
因此，在化工工业中常用陶瓷基复合材料制造化工设备，如塔板、泵壳和阀门等。
4.电子和光电领域：陶瓷基复合材料具有优异的绝缘性能和热性能，可以用于制造高温电子器件和光学器件。
例如，在半导体工业中常用陶瓷基复合材料制造高温封装和散热器件。
5.医疗器械领域：陶瓷基复合材料具有生物相容性良好的特点，可以用于制造人工关节、牙科种植体和骨修复材料等医疗器械。
这些材料可以提供更好的生物相容性和更长的使用寿命。
陶瓷基复合材料的研究也面临一些挑战和机遇。
其中，陶瓷基体与增强材料之间的界面问题是一个关键问题。
界面的结合强度和界面的耐热性能对陶瓷基复合材料的综合性能有重要影响。
因此，如何控制和改善陶瓷基复合材料界面的性能是目前研究的热点之一、此外，陶瓷基复合材料的制备工艺和成本也是研究的重点之一，如何开发新的制备工艺和提高生产效率是当前的挑战。
总之，陶瓷基复合材料具有广泛的应用领域和重要的研究价值。
随着科学技术的不断进步，相信陶瓷基复合材料在各个领域将有更加广泛的应用和发展。
陶瓷基复合材料在航空发动机上的应用研究
料制 造工 艺 的改进 等 。
等 。由于冷却 结构 的复 杂化 和冷 却空 气 流量 的增加 已成 为提高 发 动机 性 能 的 重 要 技 术 课 题 。但
是 ， 果采 用耐热 性 和高 温 强 度 如
在 以 碳 化 硅 纤 维 为 增 强 纤
“ 额定 时为 ９ 以上” 在 ９ 。
１ ２ 设 计 结 果 ．
高 温下 比强度 高 的 特性 ， 以用 所 来 制造 飞机发 动机 零部 件将会 提
关 燃烧 冷却结 构 的 改进 、耐热 材
料 的 开 发 以 及 绝 热 镀 层 的 研 究
高 发动 机性 能 。当前正 在进行 有
造 方 法 与性 能评 价 结果 等 。
主 题 词 陶 瓷 复 合 材 料 碳一
具有 无冷 却结 构 陶瓷基 复合 材料 衬套 的燃 烧 室 （ 以下 简 称 本 燃 烧 室 ） 计 条 件 如 表 １所 示 。 设
设计 时考 虑到 与 日本 国内最 近开
在 １３０Ｃ ０ 。高温下保 持 ２Ｏ０ ０ｈ后其 强度 为原 强 度 的 ８ ，而 且在 高 Ｏ 温下 的耐久 性有 明显改善 。因此 ， 陶瓷基 复合 材 料不 仅 可用 于 飞机 发动机 的二次零件 ， 在燃烧 室衬套 等主要零件上也可以使用 。 为提高 飞机 发动机 性 能而提 高压缩 机高 压 比时 ，由 于燃 烧 室 入 口温 度升 高引 起发动 机衬 套冷 却 空气 温度增 加 ，而且 燃 烧 室燃
维普资讯
推进 技术

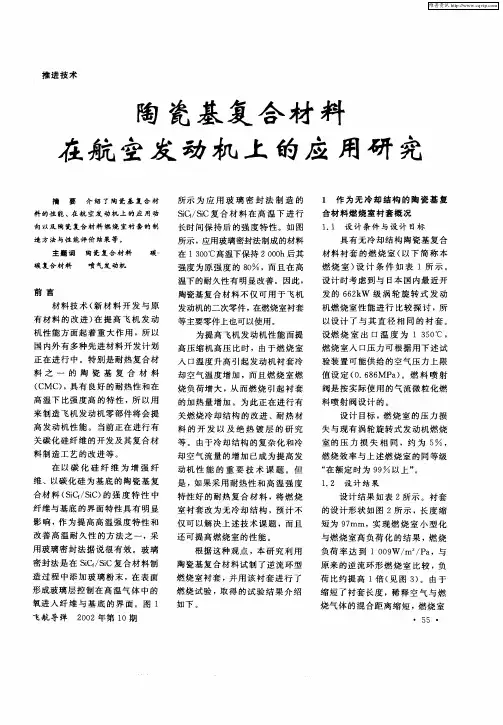

陶 瓷基 复 合 材 料 在 航 空 发 动 机 上 的 应 用 研 究
摘 要 介 绍 了 陶 瓷 基 复 合 材 料 的性 能 、在 航 空 发 动 机 上 的 应 用 动 向 以及 陶 瓷 复合 材 料 燃 烧 室 衬 套 的 制
先进陶瓷材料在航空航天领域的应用与发展趋势探讨
先进陶瓷材料在航空航天领域的应用与发展趋势探讨航空航天领域对材料的需求非常高，而先进陶瓷材料，以其卓越的性能和特殊的特性，逐渐成为航空航天领域的重要材料之一。
本文将探讨先进陶瓷材料在航空航天领域的应用与发展趋势。
首先，先进陶瓷材料在航空航天领域的应用非常广泛。
从结构材料到功能材料，从发动机到导弹防御系统，先进陶瓷材料在航空航天领域发挥着广泛而重要的作用。
例如，陶瓷基复合材料在航空发动机的叶片、燃烧室衬里和高温结构中使用，可以提高发动机的效率和性能，减少燃料的消耗和环境污染。
此外，陶瓷材料还被广泛应用于航天器热防护系统、雷达窗口、导弹导引头等领域，提供了优异的热、电、磁等性能，确保了航天器的安全性和可靠性。
其次，先进陶瓷材料在航空航天领域的发展趋势主要体现在以下几个方面。
首先是材料的性能提升。
随着科学技术的进步和研发投入的增加，先进陶瓷材料的性能不断提升。
例如，新型陶瓷基复合材料具有高温强度、耐热蠕变和抗氧化等特点，可以承受更高的温度和压力，提高航空发动机的性能和工作温度范围。
此外，先进陶瓷材料还具有优良的热障性能、低导热性和高抗磨损性能等，可以满足航天器在极端环境和高速飞行中的需求。
其次是制备工艺的改进。
先进陶瓷材料的制备过程需要高温、高压和复杂的工艺条件，因此制备成本较高。
为了降低成本并提高制备效率，近年来研究人员不断改进制备工艺，采用了多种新技术，如等离子喷涂、复合材料制备等，提高了陶瓷材料的质量和制备效率。
此外，先进材料的制备过程中还要考虑材料的可塑性和加工性，使其更加适合航空航天领域的应用。
第三是智能化和功能化。
随着科技的进步，航空航天领域对材料的要求越来越高，需要具备特殊功能和智能化的材料。
先进陶瓷材料不仅具有优异的物理和化学性能，还可以通过控制材料的微观结构和组分，使其具备特定的功能，如传感、储能、自修复等。
这些功能化的先进陶瓷材料可以广泛应用于航空航天领域，为航空器的特殊需求提供解决方案。
陶瓷基复合材料在欧美军民用航空发动机上的发展
陶瓷基复合材料在欧美军民用航空发动机上的发展作者：姚改成郭双全黄璇璇刘俊伶张良成叶勇松来源：《航空维修与工程》2018年第10期摘要：陶瓷基復合材料作为航空发动机候选材料之一，具有广泛的应用前景，本文主要概述了陶瓷基复合材料在欧美军民用航空发动机尾喷口、燃烧室和涡轮等热端部件方面的发展和应用。
关键词：陶瓷基复合材料;航空发动机;尾喷口;燃烧室;涡轮0 引言陶瓷基复合材料（CMC）作为一种轻质、高性能的结构复合材料在高温领域应用广泛，优异的高温性能使其可替代高温合金材料成为在航空发动机上特别是在航空发动机核心机上使用的候选材料之一。
国外在陶瓷基复合材料构件的研究与应用方面，基于先易后难、先低温后高温、先静子后转子的层层递进的发展思路，充分利用现有的成熟发动机进行考核验证。
首先发展中温（700℃～1000℃）和中等载荷（低于120MPa）的静子件，如尾喷口调节片和密封片;再发展高温（1000℃～1300℃）中等静子件，如火焰筒、火焰稳定器、涡轮导向叶片和涡轮外环等;而更高载荷（高于120MPa）的静子件或转子件，如高压涡轮转子和静子，现已在研究和试验阶段[1]。
本文主要就CMC在欧美军民用航空发动机上的发展做一概述。
1 CMC在军用发动机上的发展1.1 CMC在尾喷口上的发展20世纪70年代，碳/碳（ C/C）复合材料作为高温复合材料在航天发动机上首次使用。
随后，由于化学气相渗透（CVI）制备工艺的出现，C/C复合材料在飞机刹车盘上获得成功应用[2]。
20世纪80年代，CMC作为高温热防护材料在航天飞机的热防护系统上首次使用。
随后，法国斯奈克玛公司开展了CMC在航空发动机尾喷口部件的应用研究[3]，先后研制出C/SiC （ Sepcarbinox262）和SiC/SiC（ Sepcarbinox 300），并分别在M88-2尾喷口的外调节片和内调节片上进行试车考核。
其中，Sepcarbinox262复合材料强度较高，强度从室温到700℃可以保持在250MPa左右，相比镍基高温合金减重30%。
陶瓷基材料在航空发动机中的应用
陶瓷基材料在航空发动机中的应用陶瓷基材料在航空发动机中的应用，是当今航空技术领域的研究热点之一、陶瓷基材料因其具有良好的抗高温、抗氧化、抗腐蚀和优良的热物理性能，在航空发动机中具有广阔的应用前景。
本文章将从陶瓷基材料的种类、应用领域和发展趋势等方面进行讨论。
首先，陶瓷基材料主要包括氧化铝陶瓷、碳化硅陶瓷、氧化锆陶瓷和氮化硅陶瓷等。
这些材料具有较高的熔点、良好的化学稳定性和热稳定性，能够在高温下保持高强度和刚性。
另外，陶瓷基材料还具有低密度、良好的抗热震性和低热膨胀系数等优点，使其成为航空发动机中替代金属材料的理想选择。
其次，陶瓷基材料在航空发动机中的应用领域主要包括燃烧室、涡轮盘、轴承、导叶和喷嘴等部件。
以燃烧室为例，陶瓷基材料可以用于制造燃烧室内部的热套，其能够抵御高温高压的腐蚀和磨损，提高燃烧室的寿命和效率。
在涡轮盘方面，陶瓷基材料的高强度和耐腐蚀性能，使其成为制造高性能涡轮盘的理想材料。
此外，陶瓷基材料还可以用于制造轴承内圈、导叶和喷嘴等关键部件，提高发动机的整体性能和可靠性。
最后，陶瓷基材料在航空发动机领域的发展趋势主要包括研制新型陶瓷材料、提高材料的制备工艺和加工技术等方面。
目前，科研人员正在积极研发新型陶瓷材料，如先进氧化铝陶瓷和氮化硅陶瓷等，以进一步提高材料的性能和可靠性。
同时，研究人员也在探索陶瓷材料的制备工艺和加工技术，以降低材料的成本和提高制造效率。
综上所述，陶瓷基材料在航空发动机中具有广泛的应用前景。
随着科技的进步和工艺的改进，陶瓷基材料将在航空发动机中扮演更加重要的角色，为航空技术的发展做出更大的贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷基复合材料的研究进展及其在航空发动机上的应用摘要：综述了陶瓷基复合材料(CMCs) 的研究进展。
就CMCs的增韧机理、制备工艺和其在航空发动机上的应用进展作了详细介绍。
阐述了CMCs研究和应用中存在的问题。
最后，指出了CMCs的发展目标和方向。
关键词：陶瓷基复合材料；航空发动机；增韧机理；制备工艺The Research Development of Ceramic Matrix Compositesand Its Application on AeroengineAbstract: The development and research status of ceramic matrix composites were reviewed in this paper. The main topics include the toughening mechanisms, the preparation progress and the application on aeroengine were introduced comprehensively. Also, the problems in the research and application of CMCs were presented. Finally, the future research aims and directions were proposed.Keywords: Ceramic matrix composites, Aeroengine, Fiber toughening,Preparation progress1 引言推重比作为发动机的核心参数，其直接影响发动机的性能，进而直接影响飞机的各项性能指标。
高推重比航空发动机是发展新一代战斗机的基础，提高发动机的工作温度和降低结构重量是提高推重比的有效途径[1]。
现有推重比10一级的发动机涡轮进口温度达到了1500~1700℃，如M88-2型发动机涡轮进口温度达到1577℃，F119型发动机涡轮进口温度达到1700℃左右，而推重比15~20一级发动机涡轮进口温度将达到1800~2100℃，这远远超过了发动机中高温合金材料的熔点温度。
目前，耐热性能最好的镍基高温合金材料工作温度达到1100℃左右，而且必须采用隔热涂层，同时设计先进的冷却结构。
在此需求之下，迫切需要发展新一代耐高温、低密度、低膨胀、高性能的结构材料[2]。
在各类型新型耐高温材料中，陶瓷基复合材料(Ceramic Matrix Composites, CMCs)材料具有高的熔点、刚度、硬度和高温强度，并且抗蠕变，疲劳性能好。
其不仅克服了金属材料密度高和耐温低，而且克服了结构陶瓷脆性大和可靠性差，碳/碳复合材料抗氧化性差和强度低等缺点，尤其作为航空航天发动机需要承受极高温度的特殊部位的结构用材料具有很大潜力[3,4]。
CMCs是以陶瓷材料为基体，以陶瓷纤维、晶须、晶片或颗粒为补强体，通过适当的复合工艺制备且性能可设计的一类新型材料，又称为多相复合陶瓷(Multiphase Composite Ceramic)，包括纤维(或晶须)增韧陶瓷基复合材料、异相颗粒弥散强化复相陶瓷、原位生长陶瓷复合材料、梯度功能复合陶瓷及纳米陶瓷复合材料[5]。
本文主要介绍连续纤维增强陶瓷基复合材料。
连续纤维增强陶瓷基复合材料保留了陶瓷材料耐高温、抗氧化、耐磨耗、耐腐蚀等优点的同时，充分发挥陶瓷纤维增强增韧作用，克服了陶瓷材料断裂韧性低和抗外部冲击载荷性能差的先天缺陷。
相比合金基复合材料，CMCs工作温度高达1650℃，不仅可以通过减少冷却气流，提高涡轮热效率，而且降低结构复杂性和制造难度。
此外，CMCs密度约为耐高温镍基合金的1/4~1/3，钨基合金的1/10~1/9，可以大大减轻发动机结构质量，降低油耗的同时提高推重比。
2 CMCs国内外研究进展70 代初，由于认识到单体碳化硅、氮化硅等陶瓷材料的性能还较难实现高温热机应用的现实，J. Aveston在纤维增强聚合物基复合材料和纤维增强金属基复合材料基础上，首次提出了纤维增强陶瓷基复合材料(FRCMCs)的概念[6]。
八十年代以来，高模量高强碳纤维、氧化铝纤维和抗高温氧化性能良好的碳化硅纤维的出现，以及性能优越且低成本的 SiC晶须的商业化生产，使纤维及须增韧陶瓷复合材料等一跃成为令人瞩目的新材料[7]。
1973 年，Levitt S. R.首次以LAS 玻璃为基体材料制得了高强度碳纤维增强玻璃基复合材料[8]。
80 年代中期，E. Fitzer 等[9]和P. J .Lamicq 等[10]将化学气相沉积(Chemical Vapor Deposition, CVD)工艺引入 FRCMCs 的制备中，制得了高性能的碳化硅纤维增强SiC 复合材料，从而全面推动了FRCMCs的研究工作。
在当时，美国已有很多研究单位从事陶瓷基复合材料的研究和应用工作，其中有UTRC、Oak Ridge 国家实验室、伊利诺斯大学、MIT、福特汽车公司等。
此外，美国NASA 制定的先进高温热机材料计、DOE/NASA 的先进涡轮技术应用计划(ATTAP)、美国国家宇航计划(NASP)都把高温结构陶瓷基复合材料作为重点研究对象，其研制目标是将发动机热端部件的使用温度提高到1650 ℃或更高[11]，从而提高发动机涡轮进口温度，达到节能、减重、提高推重比和延长寿命的目的，满足军事和民用热机的需要。
日本对这种高性能结构材料也极其重视，大阪工业技术研究所，东京工业大学和日产、三菱等汽车公司进行了陶瓷复料及其结构应用研究[12]。
1972 年，我国上海硅酸盐研究所率先开展此项研究，经较广泛地搜探各种可能的纤维或晶须与陶瓷基体在化学上的相容性之后，首先选择了碳纤维补强石英作为研究对象，研制成功相应的复合材料[13]。
此后，航空材料所、北京航空航天大学、西北工业大学、清华大学、国防科技大学等相继开展了各种陶瓷基复合材料的研究工作。
目前，世界各国尤其是美国、日本、欧共体国家等都对CMCs的制备工艺及增韧机制进行了大量的研究，并取得了一些重要成果。
已经制备和通过试验的航空发动机CMCs构件主要有：燃烧室内衬套(combustor liner)、燃烧室筒(Combustor can )、翼或螺旋桨前缘(leading edge)、喷口导流叶片(guide vane)、涡轮叶片(turbine vane)、涡轮壳环(turbine shroudring)等[14,15]。
在CMCs的研究中，研究最多的主要是纤维增强陶瓷基复合材料，主要包括碳纤维增强碳化硅(Cf/SiC) 、碳化硅纤维增强碳化硅(SiCf/SiC)以及氧化物/氧化物陶瓷基复合材料[16,17]。
国外学者Schneider 等[18]对莫来石纤维增强莫来石CMCs进行了系统的研究，已能制备和加工异形复杂构件，制备的燃烧室隔热瓦已通过模拟试验。
Carellie 等[19]对多孔氧化物CMCs 的研究较为深入，利用陶瓷浆料浸渍-缠绕工艺制备的Nextel 720 纤维增强的多孔莫来石和氧化铝CMCs 的室温拉伸强度约为 149 MPa，1200 ℃处理1000 h 后强度保留率高达 97.3%。
Kikuo等[20]通过泥浆浸渍/热压法制备Cf/SiC复合材料。
在真空条件下，其室温弯曲强度和断裂韧性分别为420 MPa 和13 MPa·m 1/2；在 1400～1600 ℃时分别为 600 MPa 和 20 MPa·m1/2，由于断裂转移和界面结合减弱导致纤维拔出的增加，高温下材料的力学性能得以提高。
Eric P. bouillon等[21]分别用 Cf/Si-C-B和 SiCf /Si-C-B材料制备了 6个喷管密封片，并在 F100-PW-229 发动机加力状态下做了600h和 1000h试验，构件没有破坏。
由于工艺和原料的限制以及技术保密等原因，国内关于CMCs应用的公开报道较少，大多处于试验探究阶段。
肖鹏等[22]制备的 C/C-SiC复合材料在中等能载(1.5 kJ/cm2) 条件下摩擦系数较高，磨损量较低，具有优良的摩擦磨损性能。
为提升连续纤维增韧碳化硅陶瓷基复合材料(CMCs-SiC)的抗氧化性，徐永东等人[23, 24]制备三维碳/碳化硅复合材料，测试了的组织与力学性能，验证了其组织自愈合机制，探究涂层表面缺陷的影响以及生成的氧化物薄膜厚度的时间的关系。
梅辉[25]，郭洪宝[26]等报道了有关三维和二维编制 Cf/SiC 复合材料的拉压性能和断裂韧性研究的理论和实验结果，两者均表明，Cf/SiC 复合材料具有优异的力学性能。
此外，国防科技大学陈朝辉课题组[27]采用 PIP 工艺制备的 Cf/SiC 复合材料于 2005 年成功通过液体火箭发动机热试车考核，产品性能优异，现已实现小批量生产与应用。
3 CMCs的增韧机理[28,29]为改善陶瓷材料的力学性能，特别是脆性，CMCs采取的增韧形式主要有相变增韧、颗粒弥散增韧和纤维增韧。
在CMCs的几种增韧形式中，由于通常采用的 ZrO2相变增韧陶瓷在高温(900 ℃以上)时会失去相变增韧的作用，颗粒( 微米级) 增韧陶瓷的效果目前仍比较有限，较难满足航空发动机的高温环境。
相比之下，纤维增韧陶瓷基复合材料表现出更为优异的耐高温以及力学性能。
因此，本文主要探究FRCMCs的增韧机理。
陶瓷材料断裂过程的实质是表面能增加的过程，FRCMCs 断裂时通过纤维拔出、桥联、脱粘和断裂，以及裂纹的微化、弯曲、偏转等方式提升其断裂时表面能增量，从而使其韧性得到很大提高，图1为FRCMCs增韧机制示意图。
图1 FRCMCs增韧机制示意图Fig. 1 Schematic diagram of toughening mechanism of FRCMCs 在上述几种断裂机制中，纤维拔出是FRCMCs的最主要增韧机制，通过纤维拔出过程的摩擦耗能，使复合材料的断裂功增大，纤维拔出过程的耗能取决于纤维拔出长度和脱粘面的滑移阻力，滑移阻力过大，纤维拔出长度较短，增韧效果不好，如果滑移阻力过小，尽管纤维拔出较长，但摩擦做功较小，增韧效果也不好，反而强度较低。
纤维拔出长度取决于纤维强度分布、界面滑移阻力。
因此，在构组纤维增韧陶瓷基复合材料时，应该考虑: 纤维的强度和模量高于基体，同时要求纤维强度具有一定的 Weibull 分布；纤维与基体之间具有良好的化学相容性和物理性能匹配；界面结合强度适中，既能保证载荷传递，又能在裂纹扩展中适当解离，又能有较长的纤维拔出，达到理想的增韧效果。
