电箱为什么越级跳闸
浅谈10kV线路越级跳闸的原因分析及解决办法
浅谈10kV线路越级跳闸的原因分析及解决办法摘要：10kV线路故障时电力企业生产运营过程中比较常见的一种故障，其严重影响着整个线路的正常运行，只有不断提升对10kV线路故障的管理和控制才能有效提升电路线路的运行安全性和稳定性，这成为当前电力工作者工作的重心之一。
根据以往的经验总结，导致10kV电力线路越级跳闸故障发生的原因有很多种，只有针对性地做好防控措施才能更好地确保电力线路的正常运行，为电力企业创造更大的经济效益和社会效益。
关键词：10kV线路；越级跳闸；原因分析引言随着电力客户对供电可靠性要求的提高，10kV路线越级跳闸问题亟待解决。
10kV路线越级跳闸的原因很多，为减少10kV路线越级跳闸造成的大面积停电的恶性事件的发生，应积极找出10kV路线越级跳闸的原因，并制订相应的预防措施及解决方案，杜绝越级跳闸造成的停电事故，为更好地服务电力用户，保障人民正常生活生产活动的进行做贡献。
1、越级跳闸的原因1.1 线路因素引起10kV线路产生越级跳闸的直接原因是由于线路因素，而线路造成的故障问题又主要包含了以下几种：第一，由于自然灾害的爆发，从而导致线路出现故障，进而发生跳闸。
就目前而言，我国的10kV在架设线路之时通常使用高空架设，而且线路由于分布广、线路长、绝缘化程度低等各种原因，这就使得一旦天气发生变化，诸如雷电、大雨等。
10kV线路就非常容易受到损坏，如果遭到雷击则线路容易断裂、绝缘装置被破坏等。
这些现象都会造成最终发生越级跳闸事件。
在大风的天气里，强大的风力很容易折断附近树枝，或者吹断广告牌等。
一旦这些被风损坏的东西掉落线路，10kV线路易发生短路，进而导致越级跳闸。
第二，受到外力破坏。
所谓外力破坏，通常是指由于猫、蛇等无意间爬上配电变压器，又或者成群的鸟在线路之上同时起飞，从而引起了相间短路，以至于造成越级跳闸事件。
在架设线路之时，如果和树木之间保持的距离不符合安全要求，那么当发生一些极端天气而导致树木受损之时，树木将线路折断或者树木放电，这些都会导致线路故障而引起越级跳闸。
漏保越级跳闸故障的原因及处理方法
漏保越级跳闸故障的原因及处理方法一、漏保越级跳闸故障的原因。
1.1 漏电保护器自身问题。
下级漏电保护器可能存在质量不过关的情况。
就像有些小厂生产的漏保，那质量就像“纸糊的灯笼”，一有风吹草动就不行了。
比如说它的内部元件可能在生产的时候就有瑕疵，像脱扣器不灵敏之类的。
还有可能是漏保使用时间长了，老化严重，就像人老了身体机能下降一样，它的各项性能指标都达不到要求了，稍微有点漏电情况就跳闸，而且还容易出现越级跳闸这种乱套的情况。
1.2 线路故障。
1.2.1 线路漏电。
线路要是有破损或者受潮，就容易漏电。
比如说家里的电线被老鼠咬了，那绝缘层破了，电流就会偷偷跑出去一部分，这就造成漏电了。
还有像卫生间这种潮湿的地方，如果电线没有做好防水措施，受潮之后也会漏电。
这时候漏电电流达到一定程度，就可能让下级漏保还没反应过来，上级漏保就先跳闸了，这越级跳闸就发生了。
1.2.2 线路过载。
要是在一条线路上接了太多大功率的电器，就像小马拉大车，线路承受不了这么大的电流。
这时候线路发热，绝缘性能下降，可能会产生漏电现象。
而且过载可能会让漏电保护器误判，导致越级跳闸。
比如说夏天的时候，好多家庭开着空调、电热水器，再加上其他电器，一不小心就过载了，然后就跳闸了，还经常是越级跳。
1.3 漏电保护器选型不当。
上级和下级漏电保护器的额定漏电动作电流和动作时间如果没有合理匹配，那就容易出问题。
就好比两个人配合干活，一个动作太快，一个动作太慢，肯定干不好。
如果上级漏保的动作电流比下级的小，或者动作时间比下级的短，那有漏电情况的时候，上级漏保就会先跳闸，这越级跳闸就出现了。
二、漏保越级跳闸故障的处理方法。
2.1 检查漏电保护器。
2.1.1 首先看漏保的外观有没有损坏的迹象，如果有破损或者烧焦的地方，那很可能就是它本身有问题了，这时候就得换个新的。
就像一个受伤的士兵，不能再上战场了，得换个健康的。
2.1.2 然后可以对漏保进行简单的测试，按一下测试按钮，看看它能不能正常跳闸和合闸。

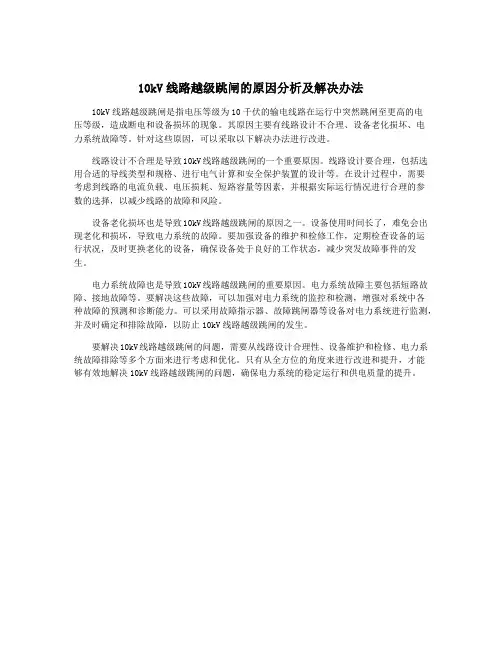

10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸的原因分析及解决办法
10kV线路越级跳闸是指电压等级为10千伏的输电线路在运行中突然跳闸至更高的电
压等级，造成断电和设备损坏的现象。
其原因主要有线路设计不合理、设备老化损坏、电
力系统故障等。
针对这些原因，可以采取以下解决办法进行改进。
线路设计不合理是导致10kV线路越级跳闸的一个重要原因。
线路设计要合理，包括选用合适的导线类型和规格、进行电气计算和安全保护装置的设计等。
在设计过程中，需要
考虑到线路的电流负载、电压损耗、短路容量等因素，并根据实际运行情况进行合理的参
数的选择，以减少线路的故障和风险。
设备老化损坏也是导致10kV线路越级跳闸的原因之一。
设备使用时间长了，难免会出现老化和损坏，导致电力系统的故障。
要加强设备的维护和检修工作，定期检查设备的运
行状况，及时更换老化的设备，确保设备处于良好的工作状态，减少突发故障事件的发
生。
电力系统故障也是导致10kV线路越级跳闸的重要原因。
电力系统故障主要包括短路故障、接地故障等。
要解决这些故障，可以加强对电力系统的监控和检测，增强对系统中各
种故障的预测和诊断能力。
可以采用故障指示器、故障跳闸器等设备对电力系统进行监测，并及时确定和排除故障，以防止10kV线路越级跳闸的发生。
要解决10kV线路越级跳闸的问题，需要从线路设计合理性、设备维护和检修、电力系统故障排除等多个方面来进行考虑和优化。
只有从全方位的角度来进行改进和提升，才能
够有效地解决10kV线路越级跳闸的问题，确保电力系统的稳定运行和供电质量的提升。
煤矿电网越级跳闸的原因及解决措施
煤矿电网越级跳闸的原因及解决措施在煤矿供电系统中经常发生以下故障情况,一是煤矿井下供电网络中发生短路故障时,上一级配有综合保护装置的高压防爆开关不动作,而是直接引起地面35kV变电所高压开关柜发生瞬动跳闸,地面高压开关柜跳闸后造成井下高压防爆开关失压保护动作跳闸;二是,井下供电系统发生漏电故障时由于综合保护装置不能准确的判断出故障线路和故障点,造成井下高压防爆开关误动或者拒动的现象经常发生。
井下电网越级跳闸可引起大面积停电,不但会影响煤矿企业的正常生产还可能引起安全事故,为此,深入分析煤矿电网越级跳闸的原因并指定相应的对策,对煤矿井下安全供电具有十分重要的意义。
1、煤矿井下电网越级跳闸的原因1.1 上下级开关继电保护不配合目前大部分矿井使用的高压防爆开关都没有与地面35kV变电所高压开关柜合理配套,特别是没有合理的继电保护装置配合。
目前国内继电保护装置的短路保护要求动作时间不大于0.2s,也就是向井下供电的高压开关速断保护动作时间只有0.2s,在如此短的时间内,无论是从理论研究或者是设备制造技术水平上都很难实现与井下高压防爆开关的有机配合。
1.2 失压脱扣器先于过流保护动作在煤矿井下供电系统中,为了避免断电后再次送电时设备带负载直接启动,因此煤矿井下高低压开关均装设有失压脱扣器。
失压脱扣器的动作特行为,当流过保护器电压高于系统额定电压的85%时,脱扣器可以可靠吸合;当流过保护器电压高于系统额定电压的65%时,脱扣器可以保持吸合状态;当流过保护器电压低于系统额定电压的35%时,脱扣器可以可靠分断。
因此,工作电压在额定电压的35%～65%之间时是不可靠工作段,加上失压脱扣器是机械速断动作,不能设置延时。
当电网中出现短路故障时,一旦电压下降到额定电压的65%以下时,失压脱扣器可能会先于设置延时的过流保护装置动作,造成过流保护设置失效,引起供电网络中的越级跳闸,甚至是井下大面积停电。
1.3 保护装置性能差造成越级跳闸由于很多煤矿没能在设备上加大投资,一直使用性能较差,保护不齐全的配电装置。
什么情况会造成越级跳闸
什么情况会造成越级跳闸一、越级跳闸的主要情况：1.主开关负载容量小于分开关负载总和的容量；2.主开关有漏电保护装置而分开关没有，当用电器漏电大于等于30mA时主开关跳闸；3.两级断路器保护不匹配，尽量使用同品牌的断路器；4.经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸；5.下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）；6.断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。
越级跳闸解决对策如果发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则分断该级断路器，然后恢复上级断路器；若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可合上上级断路器，并逐一试送各分路断路器。
当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。
可对该线路进行隔离维修更换。
断路器要跳闸，必须符合两个条件，第一个是故障电流大小达到设定值，第二个是故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。
比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。
这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6秒，所以第一级断路器就不会跳，也就避免了越级跳闸。
在这里我们可以引申出几个方面：1.保护类型，不管是短路故障还是接地故障，都是一样的道理，都是通过电流大小和判断时间长度来错开的。
2.时间配合，因为故障电流很有可能同时满足多级断路器的保护定值大小。
3.断路器的保护定值设定好了，时间我也设置好了，那这样是不是就能保证不越级了呢，不一定，为什么？从设定值来看，像上述的例子，一看就觉得应该能配合了，但是实际来说，断路器完全断开故障电流所需的时间，除了基本的判断时间外，还要加上机械本身的动作时间，这个时间长度因不同厂家设备的性能而异，但因为断路器的保护时间都是毫秒级的，所以这个差异也有可能会影响断路器间的配合。

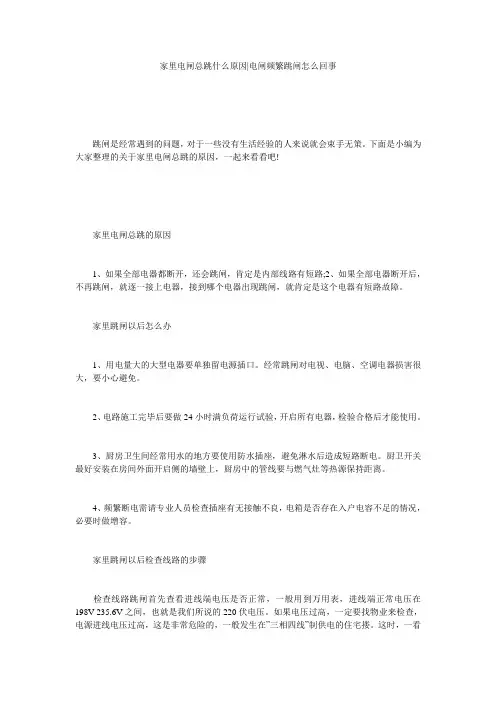

家里电闸总跳什么原因-电闸频繁跳闸怎么回事
家里电闸总跳什么原因|电闸频繁跳闸怎么回事跳闸是经常遇到的问题，对于一些没有生活经验的人来说就会束手无策。
下面是小编为大家整理的关于家里电闸总跳的原因，一起来看看吧!家里电闸总跳的原因1、如果全部电器都断开，还会跳闸，肯定是内部线路有短路;2、如果全部电器断开后，不再跳闸，就逐一接上电器，接到哪个电器出现跳闸，就肯定是这个电器有短路故障。
家里跳闸以后怎么办1、用电量大的大型电器要单独留电源插口。
经常跳闸对电视、电脑、空调电器损害很大，要小心避免。
2、电路施工完毕后要做24小时满负荷运行试验，开启所有电器，检验合格后才能使用。
3、厨房卫生间经常用水的地方要使用防水插座，避免淋水后造成短路断电。
厨卫开关最好安装在房间外面开启侧的墙壁上，厨房中的管线要与燃气灶等热源保持距离。
4、频繁断电需请专业人员检查插座有无接触不良，电箱是否存在入户电容不足的情况，必要时做增容。
家里跳闸以后检查线路的步骤检查线路跳闸首先查看进线端电压是否正常，一般用到万用表，进线端正常电压在198V-235.6V之间，也就是我们所说的220伏电压。
如果电压过高，一定要找物业来检查，电源进线电压过高，这是非常危险的，一般发生在”三相四线”制供电的住宅搂。
这时，一看线路是否两根线都带电;二看左右邻居是否也跳闸;三用万用表测量进线电压。
千万不可强行合上低压断路器，否则轻则烧坏电器，重则引发火灾。
过低的话有可能是用电高峰，造成的未端电压过低。
检查无非分三项，一是空开，二是线路，三是用电设备。
导致过流的原因还有一个就是电路短路，一般厨房线路都有，火，零，地，三线。
火线很容易判别出来，用电笔就能查出，而零线和地线，就不容易查出来了，原来本人一直以为，火线如果接对，而零线与地线接错，一接电器就会造成火线接地，直接跳闻，经咨询原来不是这样的。
如果火线和零线，及地线，那个直接短接，都会短路跳闸，如果经过用电设备的话，就不一样了，都可以用。
如果火与地相接，但当出现电器漏电情况的时候，不能保护用户的安全，因为地线是直接接入大地，没有经过空开。
越级跳闸到底是怎么回事？经常遇到这个问题,该如何解决？
越级跳闸到底是怎么回事？经常遇到这个问题,该如何解决？
在我们日常机电维修中，有时会遇到本来是应该用电设备的一级断路器跳闸，但是呢上一级或者下一级的断路器却跳闸了是怎么回事呢。
越级跳闸的主要情况主开关负载容量小于分开关负载总和的容量主开关有漏电保护装置然而分开关没有。
越级跳闸处理方式如发生上级断路器越级跳闸。
经常见到第一级跳闸.第二级不跳，同样也是漏电断路器，第一，因为一级分下来分几个漏保，下面几个漏保线，用电器绝缘不好，老化，产生一种静电。
静电叠加起来，就产生漏电电流，所以一级跳闸，分闸不跳
现在的漏电开关设计有缺陷。
零线不应该直接通过，这样就造成零线漏电直接顶上级漏电，或者同时跳闸。
应该是开闭式的。
在三相四线的配电线路中，下级有单相用电负载。
三相四线漏电开关零线不直通在以后的使用中有可能出现断零的危险，造成事故。
要买同一品牌的电气元件，分级电气元件的分断能力，一级要高于二级保护，依次类推，经常性的总路跳闸，分路不跳闸，说明电气元件匹配有问题。
越级跳闸普遍原因是总漏保和分漏保不匹配，都选择了漏电时间＜0.1秒的开关，而总漏保应该选择≤0.2秒，这样分漏保动作的时候才不会引发总漏保动作。
还有就是dz47系列的开关缺陷，动作灵敏性不如其他开关，用作分漏保时，没有别的漏保动作可靠。
第一是线路未经过整定值的检测，第二是线路中有其它分路出现短路现象，第三是分路断路器触点粘连。
越级跳闸有好多原因、不是几句话就能说的清楚、对于越级跳闸要全面考虑、还要考虑到漏电开关本身有没有问题、在电器电路维修中会出现很多与原理不相符的故障、有的故障原理无法解释。
10kV线路越级跳闸的原因分析及解决办法
作者简介 伍红霞 (1989-)，女，湖北省襄阳市人。硕士 学位。中级工程师。研究方向为电力调度。
行牢固的连接或者没有严格按照要求进行引线 操作，这些操作都会使得线路在运行过程中出 现接头被烧毁的线路故障。除此之外，在配电 线路进行施工的时候基本上需要安装相应的避 雷装置，在长时间的使用过程中就会发生老化 和脱落现象，在雷雨天气的时候避雷器和跌落 式熔断器容易被雷电击穿从而造成线路跳闸。 1.2.2 用户设备故障
• 电力电子 Power Electronics
10kV 线路越级跳闸的时电力企业生
产运营过程中比较常见的一种故 要 障，其严重影响着整个线路的正
常运行，只有不断提升对 10kV 线
路故障的管理和控制才能有效提
升电路线路的运行安全性和稳定
性， 这 成 为 当 前 电 力 工 作 者 工 作
2.3 设备巡检与技术隔离
为更好避免电力线路发生越级跳闸现象， 还应对各种电力设备进行定期巡检，比如检修 公司可以利用红外成像技术及时发现 10kV 规 划环网柜开关温度 110.5℃，从而判断出其发 生了故障，有效避免了因线路损坏带来的大面 积停电工作。在日常巡检过程中，特别注意对
图 1：电流故障隔离技术
2.2 配网系统的改造和优化
配网系统发生电力线路越级跳闸故障， 就需我们对配电设备进行不断地优化和改造处 理，特别是对一些老旧设备进行替换，这需要 电力企业投入更多的技术和资金支持，对配电 室的环境和开闭所进行有效的整治，改善设备 运行环境，尽可能降低设备发生烧毁现象。另 外还可采用其他各种手段不断优化配网供电结 构，配网项目的管理过程会受到多种因素的影 响，涉及多个部门，想要对他们进行统筹管理， 就需要不断加大改造和优化力度，从而有效优 化配电网络，改善电力线路设备的运行环境和 超负荷问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电箱越级跳闸，很多老电工都不知道为什么
越级跳闸的主要情况
•
主开关负载容量小于分开关负载总和的容量。
•
•
主开关有漏电保护装置然而分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。
•
•
两级断路器保护不匹配，尽量使用同品牌的断路器。
•
•
经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸。
•
•
下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。
•
•
断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。
•
如发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则
分断该级断路器，然后恢复上级断路器；若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可合上上级断路器，并逐一试送各分路断路器。
当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。
可对该线路进行隔离维修更换。
断路器要跳闸，必须符合两个条件：
第一个是故障电流大小达到设定值；
第二个是故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。
比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。
这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6
秒，所以第一级断路器就不会跳，也就避免了越级跳闸。
第一个是保护类型方面，不管是短路故障还是接地故障，都是一样的道理，都是通过电流大小和判断时间长度来错开的。
第二个，应该说时间上的配合更为重要，因为故障电流很有可能同时满足多级断路器的保护定值大小。
第三个，断路器的保护定值设定好了，时间我也设置好了，那这样是不是就能保证不越级了呢，不一定，为什么？从设定值来看，像上述的例子，一看就觉得应该能
配合了，但是实际来说，断路器完全断开故障电流所需的时间，除了基本的判断时间外，还要加上机械本身的动作时间，这个时间长度因不同厂家设备的性能而异，但因为断路器的保护时间都是毫秒级的，所以这个差异也有可能会影响断路器间的配合。
什么意思呢？就是说，像上面的例子，第二级断路器原本应该是要0.3.秒就把故障电流切断的，让第一级没有机会动作，但是机械性能太差，花多了0.4秒才能完全断开，而在第二级完全断开前，第一级断路器已经检测到故障电流持续0.6秒了，所以第一级也会动作，这就导致越级跳闸。
所以，要确保不越级跳闸，必须用继保设备测试断路器的实际动作时间总
长，用实际试验结果的时间长度来确保配合的正确。
