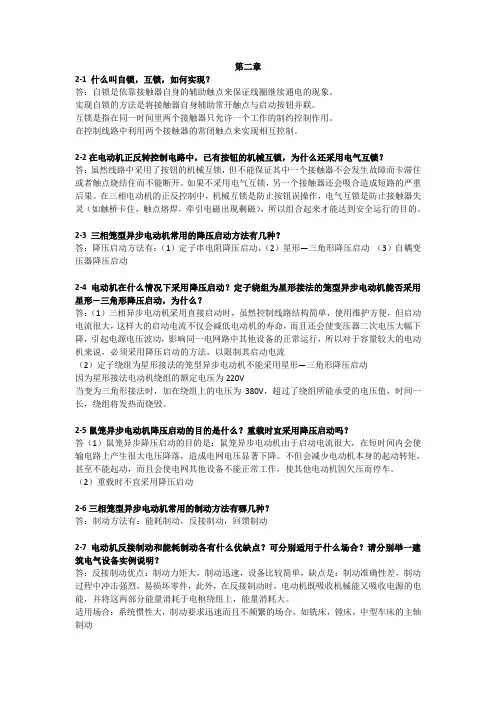

第二章2-1 什么叫自锁,互锁,如何实现?答:自锁是依靠接触器自身的辅助触点来保证线圈继续通电的现象。

实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。

互锁是指在同一时间里两个接触器只允许一个工作的制约控制作用。

在控制线路中利用两个接触器的常闭触点来实现相互控制。

2-2在电动机正反转控制电路中,已有按钮的机械互锁,为什么还采用电气互锁?答:虽然线路中采用了按钮的机械互锁,但不能保证其中一个接触器不会发生故障而卡滞住或者触点烧结住而不能断开。

如果不采用电气互锁,另一个接触器还会吸合造成短路的严重后果。

在三相电动机的正反控制中,机械互锁是防止按钮误操作,电气互锁是防止接触器失灵(如触桥卡住,触点熔焊,牵引电磁出现剩磁),所以组合起来才能达到安全运行的目的。

2-3 三相笼型异步电动机常用的降压启动方法有几种?答:降压启动方法有:(1)定子串电阻降压启动,(2)星形―三角形降压启动(3)自耦变压器降压启动2-4电动机在什么情况下采用降压启动?定子绕组为星形接法的笼型异步电动机能否采用星形―三角形降压启动,为什么?答:(1)三相异步电动机采用直接启动时,虽然控制线路结构简单,使用维护方便,但启动电流很大,这样大的启动电流不仅会减低电动机的寿命,而且还会使变压器二次电压大幅下降,引起电源电压波动,影响同一电网路中其他设备的正常运行,所以对于容量较大的电动机来说,必须采用降压启动的方法,以限制其启动电流(2)定子绕组为星形接法的笼型异步电动机不能采用星形―三角形降压启动因为星形接法电动机绕组的额定电压为220V当变为三角形接法时,加在绕组上的电压为380V,超过了绕组所能承受的电压值,时间一长,绕组将发热而烧毁。

2-5鼠笼异步电动机降压启动的目的是什么?重载时宜采用降压启动吗?答(1)鼠笼异步降压启动的目的是:鼠笼异步电动机由于启动电流很大,在短时间内会使输电路上产生很大电压降落,造成电网电压显著下降。

PLC编程与应用第2版习题答案第2章 S7-1200的硬件结构和安装维护

PLC编程与应用第2版习题答案第2章 S7-1200的硬件结构和安装维护

第二章 S7-1200的硬件结构和安装维护1、S7-1200 PLC由哪几部分组成的?参考答案:微处理器、集成电源、输入电路和输出电路等。

2、S7-1200支持的通信类型有哪些?参考答案:I-Device,PROFINET,PROFIBUS,远距离控制通信,点对点(PtP)通信,USS 通信,Modbus RTU,AS-i,I/O Link MASTER等。

3、请总结S7-200与S7-1200的差异。

参考答案:S7-1200作为新推出的紧凑型控制器,定位在原有的SIMATIC S7-200和S7-300产品之间。

它与S7-200之间的区别和差异主要体现在几个方面:硬件、通信、工程、存储器、功能块、计数器、定时器、工艺功能等。

(1)硬件在硬件扩展方面,S7-200最多支持7个扩展模块,而S7-1200支持扩展最多8个信号模块和最多3个通信模块。

硬件组态方面,S7-200的地址自动分配,不能改变;而S7-1200的地址可以由用户手动重新分配。

(2)通信通信方面,S7-200和S7-1200都支持通过RS232 和RS485实现点对点通信,支持ASCII,USS和Modbus等通信协议。

S7-200需要RS232转换器实现RS232的串口通信,而S7-1200通过RS232通信模块即可实现。

S7-1200本机集成了PROFINET以太网接口,支持与编程设备,HMI和其它CPU的通信。

(3)工程应用S7-1200的编程软件STEP 7 Basic提供了一个易用、集成的工程框架,可以用于SIMATIC S7-1200 PLC、精简HMI面板和伺服系统的组态。

(4)存储器存储器方面,S7-200的程序存储器和数据存储器的大小是固定不变的,而S7-1200的则是浮动的。

装载存储区方面,S7-1200 CPU的符号表和注释可以在线获得,即S7-1200 CPU的符号表和注释可以保存在CPU中,而S7-200不支持此功能。

电气控制与PLC应用技术02第2版第二章习题答案

电气控制与PLC应用技术02第2版第二章习题答案

第二章习题与思考题参考答案1.电气图中,SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答:SB-控制按钮;SQ-行程开关;FU-熔断器;KM-接触器;KA-中间继电器;KT-时间继电器。

2.说明“自锁”控制电路与“点动”控制电路的区别,“自锁”控制电路与“互锁”控制电路的区别。

答:依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁,起自锁作用的辅助触点称为自锁触点。

“一按(点)就动,一松(放)就停”的电路称为点动控制电路。

点动电路为“一按(点)就动,一松(放)就停”,不需要自锁触点,因短时工作,电路中可不设热继电器作过载保护;而自锁电路需要在起动按钮的两端并联自锁触点,在按下起动按钮并松开后,依靠自锁触点(接触器自身的辅助常开触点)接通电路,因电路工作时间较长,需要设热继电器作过载保护。

自锁是接触器(或其他电磁式电器)把自身常开辅助触点并接在起动按钮的两端,其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。

互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。

即其中任一接触器线圈先通电吸合,另一接触器线圈就无法得电吸合。

3.什么叫减压起动?常用的减压起动方法有哪几种?答:减压起动:利用起动设备将电源电压适当降低后加到电机定子绕组上起动,以减小起动电流,待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。

笼型异步电动机常用的减压起动方法有:定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。

绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。

4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答:当电动机容量大于10kW以上通常采用降压起动。

正常运行时定子绕组为三角形联结的笼型异步电动机,可采用星-三角减压起动方法来限制起动电流。

S7-200 PLC原理及应用习题答案第2章

S7-200 PLC原理及应用习题答案第2章

第2章习题答案1. 如何建立项目?答:1)打开已有的项目文件。

用菜单命令“文件”→“打开”,在“打开文件”对话框中,选择项目的路径及名称,单击“确定”,打开现有项目。

2)创建新项目。

菜单命令“文件”→“新建”;或者点击浏览条中的程序块图标,新建一个项目。

2. 如何在LAD中输入程序注解?答:LAD编辑器中共有四个注释级别:项目组件(POU)注释、网络标题、网络注释、项目组件属性。

项目组件(POU)注释:在“网络1”上方的灰色方框中单击,输入POU注释。

●单击“切换POU注释”按钮或者用菜单命令“查看”→“POU注释”选项,在POU注释“打开”(可视)或“关闭”(隐藏)之间切换。

可视时,始终位于POU顶端,并在第一个网络之前显示。

网络标题:将光标放在网络标题行,输入一个识别便于该逻辑网络的标题。

网络注释:将光标移到网络标号下方的灰色方框中,可以输入网络注释。

网络注释可对网络的内容进行简单的说明,以便于程序的理解和阅读。

●单击“切换网络注释”按钮或者用菜单命令“查看”→网络注释,可在网络注释“打开”(可视)和“关闭”(隐藏)之间切换。

3. 如何下载程序?1)下载之前,PLC必须位于“停止”的工作方式。

检查PLC上的工作方式指示灯,如果PLC没有在“停止”,单击工具条中的“停止”按钮,将PLC至于停止方式。

2)单击工具条中的“下载”按钮,或用菜单命令“文件”→“下载”。

出现“下载”对话框。

3)根据默认值,在初次发出下载命令时,“程序块”、“数据块”和“系统块”复选框都被选中。

如果不需要下载某个块,可以清除该复选框。

4)单击【确定】,开始下载程序。

如果下载成功,将出现一个确认框会显示以下信息:“下载成功”。

4. 如何在程序编辑器中显示程序状态?PLC置于RUN工作方式,起动“程序状态监控”查看PLC数据值。

方法如下:单击“程序状态监控”按钮或用菜单命令“调试”→“程序状态监控”,在梯形图中显示出各元件的状态。

电气控制与PLC应用技术02第2版第二章习题答案

电气控制与PLC应用技术02第2版第二章习题答案

第二章习题与思考题参考答案1.电气图中,SB、SQ、FU、KM、KA、KT分别是什么电气元件的文字符号?答:SB-控制按钮;SQ-行程开关;FU-熔断器;KM-接触器;KA-中间继电器;KT-时间继电器。

2.说明“自锁”控制电路与“点动”控制电路的区别,“自锁”控制电路与“互锁”控制电路的区别。

答:依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁,起自锁作用的辅助触点称为自锁触点。

“一按(点)就动,一松(放)就停”的电路称为点动控制电路。

点动电路为“一按(点)就动,一松(放)就停”,不需要自锁触点,因短时工作,电路中可不设热继电器作过载保护;而自锁电路需要在起动按钮的两端并联自锁触点,在按下起动按钮并松开后,依靠自锁触点(接触器自身的辅助常开触点)接通电路,因电路工作时间较长,需要设热继电器作过载保护。

自锁是接触器(或其他电磁式电器)把自身常开辅助触点并接在起动按钮的两端,其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。

互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。

即其中任一接触器线圈先通电吸合,另一接触器线圈就无法得电吸合。

3.什么叫减压起动?常用的减压起动方法有哪几种?答:减压起动:利用起动设备将电源电压适当降低后加到电机定子绕组上起动,以减小起动电流,待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。

笼型异步电动机常用的减压起动方法有:定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。

绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。

4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么?答:当电动机容量大于10kW以上通常采用降压起动。

正常运行时定子绕组为三角形联结的笼型异步电动机,可采用星-三角减压起动方法来限制起动电流。

电气控制与PLC原理及应用(第二版)_课后习题答案 (2)

电气控制与PLC原理及应用(第二版)_课后习题答案 (2)

第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。

文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的,可在电器设备、装置和元器件上或其近旁使用,是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。

图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作(如机械控制符号等),根据不同的具体器件情况构成。

文字符号分为基本文字符号和辅助文字符号。

1.2 电气原理图是说明电气设备工作原理的线路图。

表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

电气互连图是用来表明电气设备各单元之间的接线关系的。

电气原理图中不考虑电气元件的实际安装位置和实际连线情况,只是把各元件按接线顺序用符号展开在平面图上,用直线将各元件连接起来。

电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。

电气互连图一般不包括单元内部的连接,着重表明电气设备外部元件的相对位置及它们之间的电气连接。

1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。

应立即切断电源。

1.4 中间继电器触点因为通过控制电路的电流容量较小,所以不需加装灭弧装置。

当被控电动机启动电流小于中间继电器触点的额定电流时。

1.5 电动机启动时的启动电流很大,启动时热继电器不会动作。

因为电动机启动时间短,热继电器来不及动作。

1.6 JS7-A型时间继电器电磁机构翻转180°安装后,通电延时型可以改换成断电延时型,那么这种时间继电器就具有四种类型的触点:延时闭合动合触点;延时断开动断触点;延时断开动合触点;延时闭合动断触点。

1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。

电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时,或者被卡住而不能释放时,如按下反转按钮,则反转接触器又得电使其主触点闭合,电源会在主电路短路。

1.10 正转和反转。

电气控制与plc二课后答案

电气控制与plc二课后答案

(d)
可以实现正常起动和停止,为 得电优先型电路。 停止按钮直接与接触器线圈串 联,可修改为断电优先型电路。
第二章 电气控制电路基本环节
2-2 图示电气控制线路中有哪些错误或不妥当的地方, 请指出并改正。 按下按钮SB2,KM线圈通电, KM常开触点闭合,造成短路 故障。 KM常开触点应并联在启动按 钮SB2两端形成自锁。
第二章 电气控制电路基本环节
工作台A前进 KM1 后退 KM2 ; 工作台B前进 KM3 后退 KM4
SB SQ2 SQ4 SQ1 SQ3
SB SQ2
KM1 KM3 KM2 KM4
第二章 电气控制电路基本环节
SB SQ2 SQ4 SQ1 SQ3 SB SQ2
KM1 KM3 KM2 KM4
第二章 电气控制电路基本环节
第二章 电气控制电路基本环节
3-1 M1、M2均为笼型电动机,都可以直接起动,试按 下列要求设计主电路及控制电路。 1)M1先起动 ,30秒后,M2自动起动; 2)M2起动后,M1立即停车; 3)M2可以单独停车; 4)M1、M2均能点动。
第二章 电气控制电路基本环节
主电路:
第二章 电气控制电路基本环节
控制电路:
第二章 电气控制电路基本环节
3-2 某机车主轴和润滑泵分别由各自的笼型电动机拖动, 且都采用直接启动,控制要求如下: 1)主轴必须在润滑泵启动之后才可以启动; 2)主轴连续运转时为正向运行,但还可以进行正、反向 点动; 3)主轴先停车后,润滑泵才可以停; 4)设有短路、过载及失压保护。 试设计其主电路和控制电路。 分析: 润滑泵电动机 KM1 主轴电动机正转 KM2 反转 KM3
第二章 电气控制电路基本环节
3-8 化简图示的控制线路。

S7-300 PLC第2章 习题解答

S7-300 PLC第2章  习题解答

2.3习题1.填空题1)LAD(梯形图)、STL(语句表)和FBD(功能块图)、相互转换2)组态和编程的基本应用程序、所有数据、SIMATIC管理器自动启动3)项目结构视窗、层次结构、对象视窗、结构对应项的内容4)项目的树形结构、所选视图左半部分已打开的对象所包含的对象5)硬件配置和参数分配、“下载”、必须建立一个带有SIMA TIC工作站的项目6)识别、评估、诊断的结果7)模拟PLC执行用户程序的全过程的、无任何硬件的情况下模仿实际工作状态、发现和排除错误2. 简述STEP7的组成及各部分的作用。

STEP 7标准软件包中包含有一系列应用程序(工具)(1)SIMATIC管理器SIMATIC管理器是用于组态和编程的基本应用程序。

它可以管理一个自动化项目中的所有数据,而无论其设计用于何种类型的可编程序控制系统(S7/M7/C7),编辑数据所需的工具由SIMATIC管理器自动启动。

(2)编程语言STEP 7软件的标准版支持LAD(梯形图)、STL(语句表)和FBD(功能块图)3种基本编程语言,并且在STEP 7中可以相互转换。

专业版附加对GRAPH(顺序功能图)、SCL (结构化控制语言)、HiGraph(图形编程语言)、CFC(连续功能图)等编程语言的支持。

(3)符号编辑器通过符号编辑器,可以管理所有共享符号。

(4)硬件配置硬件组态工具可以为自动化项目的硬件进行组态和参数设置,可以对机架上的硬件进行配置。

(5)网络配置(NetPro)可以使用NetPro通过MPI实现时间驱动的循环数据传送,(6)硬件诊断这些功能可以概览可编程序控制器的状态,概览可显示符号来指示各个模块是否发生故障。

双击故障模块可显示关于故障的详细信息,该信息的范围视各个模块而定3. 在SIMATIC管理器中可执行哪些功能?可在SIMATIC管理器中执行下列功能:∙设置项目∙配置硬件并为其分配参数∙组态硬件网络∙程序块∙对程序进行调试4.硬件组态的任务有哪些?使用该工具可对自动化项目的硬件进行组态(配置)和参数赋值,它具有以下功能:1)组态CPU时,可以从电子目录中选择一个机架,并在机架中将选中的模块安排在所需要的槽上。
