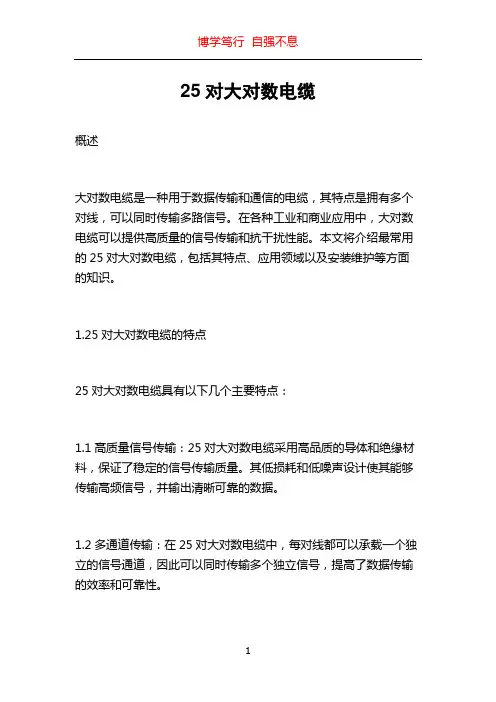

25对大对数电缆概述大对数电缆是一种用于数据传输和通信的电缆，其特点是拥有多个对线，可以同时传输多路信号。
在各种工业和商业应用中，大对数电缆可以提供高质量的信号传输和抗干扰性能。
本文将介绍最常用的25对大对数电缆，包括其特点、应用领域以及安装维护等方面的知识。
1.25对大对数电缆的特点25对大对数电缆具有以下几个主要特点：1.1高质量信号传输：25对大对数电缆采用高品质的导体和绝缘材料，保证了稳定的信号传输质量。
其低损耗和低噪声设计使其能够传输高频信号，并输出清晰可靠的数据。
1.2多通道传输：在25对大对数电缆中，每对线都可以承载一个独立的信号通道，因此可以同时传输多个独立信号，提高了数据传输的效率和可靠性。
1.3抗干扰能力强：25对大对数电缆通过包裹绝缘层和屏蔽层的方式，有效地阻止了外界电磁干扰的影响，保证了信号传输的稳定性和准确性。
1.4耐用性强：25对大对数电缆采用优质的材料制造，具有较好的耐磨损性和机械强度，更能适应工业环境的恶劣条件。
2.25对大对数电缆的应用领域由于其多通道传输和抗干扰能力强的特点，25对大对数电缆在许多领域都得到广泛应用，以下是几个主要的应用领域：2.1工业自动化控制系统：在工业自动化控制系统中，需要大量的数据传输和通信。
25对大对数电缆可以同时传输多个传感器信号和控制信号，用于连接各个设备和控制器，实现工业过程的自动化调控。
2.2通信网络：25对大对数电缆在通信网络中扮演着重要的角色，用于传输电话信号、宽带网络信号和多媒体信号等。
其高质量的信号传输和抗干扰能力，使得通信传输更加稳定和可靠。
2.3医疗设备：在医疗设备中，需要传输各种生理信号和医疗数据。
25对大对数电缆可以同时传输多个传感器信号，用于连接各种医疗设备，如心电图仪、血压计等，提供精确可靠的医疗数据。
2.4音视频设备：25对大对数电缆还广泛应用于音视频设备中，如放映机、电视广播等。
它可以传输多个音频和视频信号，提供更丰富的娱乐体验。
三类大对数室外型数字通信电缆
三类大对数室外型数字通信电缆
产品名称：三类大对数室外型数字通信电缆
☑产品标准：YD/T 1019、YD/T 926、TIA/EIA-568C.2。
☑产品特性：通过第三方认证，性能完全满足和优于上述标准。
具有低的传输
延迟和误码率，以及较高的抗电磁干扰性；有10对、25对、50对、100对
多种规格，全色谱彩色编码绝缘体；外护套为高密度PE，能防止紫外线老
化，具有良好的环境性能；带卷轴包装。
☑产品用途：用于大楼室外综合布线主干网系统中语音信号或16Mbit/s低速
率数据信号的传递。
订购信息：
产品编号产品型号及规格产品说明
DTT-C3-12X3 CAT.3 室外型 X×2×0.5 X=10、25、50、100，室外型，305米/轴。
大对数线缆接法
大对数线缆接法
国际布线标准色谱：
主色：白--红--黑--黄--紫
副色：蓝--橙--绿--棕--灰
主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝。
以此类推
例：50对电话电缆色谱线序：
说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！
(注意：这25对用“白兰"标识线缠着)
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰
(用“白桔"标识线缠着)
26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰
31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰
36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰
41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰
46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰
全塑市话电缆缆芯采用全色谱线对。
其线对的绝缘色谱及序号分别是以白、红、黑、黄、紫(a线)五种颜色作为领示色，蓝、橙、绿、棕、灰(b线)五种颜色作为循环色循环而成。
缆心结构是将25个全色谱线对先绞合成10或25对基本单位，再将若干个基本单位(或子单位)绞合成50对或100对的超单位，然后由若干个超单位总绞合成缆心，构成大对数电缆。
大对数电缆接续采用的模块为25对，也是基于以上原则。
