人教版九年级物理全册：15.3“串联和并联”竞赛辅导练习题(无答案)
15.3“串联和并联”竞赛辅导练习题一、选择题1.由电源、开关、两个规格不同的灯泡和若干导线组成的电路，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式（）A. 一定是串联B. 一定是并联C. 串联、并联都可以D. 条件不足，无法判断2.如图所示的电路，要使两个小灯泡L1，L2并联，应（）A. 断开开关S1，S2，闭合开关S3B. 断开开关S1，S3，闭合开关S2C. 断开开关S1，闭合开关S2，S3D. 断开开关S2，闭合开关S1，S33.在如图所示的电路中，要使灯L1和L2并联，应该（）A. 闭合S1B. 闭合S2、S3C. 闭合S1、S2D. 闭合S1、S34.“坐位体前屈测试仪”可以对学生进行身体柔韧性测试．如图所示，测试者向左推动滑块，滑块被推动的距离越大，仪器的示数就越大．某同学设计了四种模拟测试电路，要求闭合开关S后，电路中滑动变阻器的滑片向左滑动时，电表示数变大，其中符合要求的电路是（）A. B. C. D.5.如图所示，当开关闭合后，电路图中两灯泡属于并联的是（）A. B. C. D.6.如图所示，能直接测量通过灯L1的电流的电路是（）A. B.C. D.7.在如图所示的电路中，当开关S1﹑Ｓ2断开或闭合时，下列关于三灯连接的情况中错误是（）A. S1﹑Ｓ2都断开，Ｌ1﹑Ｌ3串联B. S1﹑Ｓ2都闭合，Ｌ1﹑Ｌ2并联C. S1断开，Ｓ2闭合，Ｌ1﹑Ｌ3串联D. S1断开，Ｓ2闭合，只有Ｌ1能发光8.如图所示是一种定时课间音乐播放器装置的原理图，“播放器”是有电流通过时会播放音乐的装置：；“定时开关”是到达设定时间，自动断开的开关．闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（）A. ①会②不会③断开B. ①不会②会③闭合C. ①不会②会③断开D. ①会②不会③闭合9.某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（）A. B. C. D.10.电脑正常工作时，中央处理器不断发热必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A. B. C. D.11.如图所示的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻R x的电路是（）A. B. C. D.12.保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警．如图所示的四个电路图中，能体现该装置工作原理的是（）A. B. C. D.13.轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，则电路不工作，S接通后，只要有人坐到其中一个座位上，座位下对应的动合开关S1或S2受压后接通．安全带指示灯点亮，提醒他系安全带，系上安全带后（即将安全带的插头插入联结插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭，图中的电路设计符合要求的是（）A. B.C. D.14.电磁炉在使用过程中为避免因温度过高而烧坏线圈，其用来加热的电磁发热体R工作时，起降温作用的风扇也开始工作；电磁发热体停止工作后，风扇还会继续工作一段时间，才停止工作，下列各图中符合该电路设计要求的是（）A.B.C.D.15.为保证司乘人员的安全，轿车上设有安全带未系提示系统。
当人坐在座椅上时，开关S自动闭合。
若未系安全带，则开关断开，仪表盘上的指示灯亮；若系上安全带，则开关闭合，指示灯灭。
图中设计最合理的电路图是A.B.C.D.二、填空题16.汽车在转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，这根杆的作用相当于电路中的________ ．位于同侧的前后两个转向灯会同时闪亮，但前转向灯坏了时后转向灯还能亮，这说明位于汽车同侧的前后两个转向灯的连接方式为________ ．17.串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是________联的，教室里的吊扇调速器与吊扇之间是________联的．18.如图所示电路中，当S1、S3断开，S2闭合时，L1与L2________联；当S2断开，S1、S3闭合时，L1与L2________联；若同时闭合S1、S2、S3，则会造成电路________。
19.街道上的路灯同时发光同时熄灭，据此________（“能”或“不能”）判断其连接方式．如果看到其中一盏灯因故障而熄灭，但其他路灯依然发光，由此可以断定路灯的连接方式为________联（填“串”或“并”）；家用照明电路中，每个用电器和控制它的开关的连接方式为________联（填“串”或“并”）．20.如图所示的电路中，要使L1、L2两灯串联，应闭合开关________；要使L1、L2两灯并联，应闭合开关________；若同时闭合开关S1、S2、S3，则会发生________现象；若同时闭合开关S1、S2，断开开关S3，则灯________会发光．21.如图所示的电路，电源电压是3V，开关闭合，L1与L2是________联的；当电压表示数为1V时，灯泡L1与L2的电功率之比为________．22.某反恐小组的拆弹专家在拆除恐怖分子设置在飞机上的爆炸装置，如图所示，此时指示灯________（选填“不亮”或“亮”）；若使起爆器不能工作，应剪断拆除的导线是________（选填“a”或“b”）．23.如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．当电冰箱接入电路后，关闭了电冰箱的门时，开关S1与S2的状态是________；当又打开正在工作的电冰箱门时，开关S1与S2的状态是________．24.汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯．则位于汽车同侧的前后两个转向灯的连接方式为 ________．要打开转向灯，司机要拨动一下方向盘旁的一根杆子，这根杆子的作用相当于电路中的 ________25.夏天常用的电热驱蚊器是利用电流的 ________效应工作的，与电灯、电风扇等其它家用电器是 ________联在电路里的，其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中，正常工作100s产生的热量是 ________ J.26.如图所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关________，则灯L1和L2串联；若只闭合________，灯L1和L2并联；此电路中不能同时合上开关________。
27.如图的电路中，当开关S1、S2断开，S3、S4闭合时，灯________发光，它们的连接方式是________联；当开关S1闭合，S2、S3、S4断开时，灯________发光，它们的连接方式是________联；当开关S2、S3、S4闭合，S1断开时，灯________发光，它们的连接方式是________联；当同时闭合开关S1、S3时，灯________发光，会出现________现象．三、解答题28.如图所示，虚线框内有两个阻值相同的定值电阻和一个开关S1．当开关S1闭合时，电流表的示数增加0.2A，电路的总功率增加1.6W．请画出两种可能的连接电路图，并分别计算电源电压和定值电阻的阻值29.声控开关在接收到一定响度的声音时，会自动闭合一端时间．某地下通道两端入口处各安装一个声控开关来控制通道中间的同一盏螺纹灯泡．为确保行人无论从通道那端进入，都只能使进入端的声控开关闭合，让灯泡接通电源而发光．请用笔划线代替导线，按上述要求及安全用电原则将图甲中的元件正确地连接到电路中．四、作图题30.现给电源、小灯泡、开关各一个，导线若干，请在图1中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗．并在图2中画出该实物图的电路图．31.用笔画线代替导线把图中的元件连接起来，要求L1与L2串联，电流表测L2中的电流，电压表V测L1的两端电压．并画出对应的电路图．32.如图L1、L2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A1的示数大于A2示数，连接实物图33.综合作图﹣﹣小雨房间的灯：小雨的房间里，房间的总开关S闭合后，电源指示灯亮，若将单刀双掷开关S1拨至a处，房间有两盏灯组成的吊灯亮．若将S1拨至b处，吊灯熄灭，床头灯亮，并且可以通过开关S2控制使它有两个不同的亮度．现在，给你一个电源、一个定值电阻、一个单刀双掷开关、2个开关、4个灯泡和若干导线，请你设计电路．五、实验探究题34.某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律．所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图所示．（1）电流表的读数是：________．（2）该同学发现电流表指针偏转较小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请你指出造成他判断错误的原因________．（3）纠正上述错误后，这位同学发现两电流表示数相同，于是写下了实验结论：串联电路中电流处处相等，请评价这—实验的不足，并提出改进的建议．（4）另一同学连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行________？请你在表中空格填写“可行”或“不可行”．35.实验小组用如图1所示的电路来探究并联电路中电流的关系.（1）实验时，接好电路后，闭合开关发现两灯都亮.但由于连线较乱，一时无法确定两灯是串联还是并联，小明灵机一动，随意拆下一根导线，发现两灯都熄灭，因此他认定两灯是串联的，小明的方法是________的（“正确”或“错误”），理由是________.（2）小组同学按图1接好电路，图2中是测C处电流时出现的情况，此现象说明________；图3是该同学连接的并联电路的局部实物图.正确测量完干路C处电流之后，某同学想只改动一根线测量通过L1的电流.请你在图中改动的线上画“×”，并补画上改动后的导线.（3）电流表分别接入到图1中的A、B、C三处，测出第一组数据；为了防止偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量.方法一：改变电源电压；方法二：改变其中一条支路的灯泡规格.通过对上面数据的分析,后面两次实验是采用方法________（选填“一”或“二”）进行的，可以得出结论：________.36.如图所示电路盒内有电源和导线，面板上两个灯泡L1、L2，两个开关S1、S2，要探究盒内电路连接情况，小明做了多次实验并将结果填入下表：（1）根据实验结果可以判断两灯的连接方式是________（选填“串联”或“并联”）；（2）在方框（如图所示）内画出此电路盒的电路图。
人教版九年级物理全一册《15.3串联和并联》同步练习题(含答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都错2．关于连接电路的顺序和必须采取的措施，下列说法中正确的是( ) A．必须是从电源正极开始，依次接好各电路元件B．必须是从电源负极开始，依次接好各电路元件C．在连接电路的过程中，开关应该闭合D．在连接电路的过程中，开关必须断开3．下列说法正确的是A．公路边的灯要亮一起亮，要灭一起灭，所以这些灯一定是串联的B．点亮的节日小彩灯串上取下任一个，一串都不亮了，它们是串联的C．并联电路中，若一个用电器断路，则其余用电器也不可能工作D．家中的电灯、电视机、电冰箱等电器设备之间是串联的4．如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A．用电器B．导线C．电源D．开关5．如图所示电路中，三个灯泡都并联的是（）A．B．C．D．6．为防止工人操作机器时受伤，厂家设计了一种新型切纸机，工人必须同时用双手分别按住左、右开关，机器才能正常工作，同时指示灯亮起，如图所示的电路设计可行的是（）A． B．C．D．7．如图，当开关S闭合时灯L1发光，L2不亮，则发生故障的原因可能是（）A．L1被短路B．L2被短路C．L1灯丝断了D．L2灯丝断了8．当汽车启动时，S1闭合，日间行车灯L1亮起；光线不足时再闭合S2，车辆大灯L2也亮起，这说明L1，L2是并联关系，且S2控制L2，即S2与L2串联，符合要求的电路图为（）A．B． C．D．9．如图中的电路图中，与实物图相对应的是（）A．B．C．D．10．一实物电路如图所示，与之相对应的电路图应是（）A．B．C．D．二、填空题11．某小区的门禁电路主要由门外的刷卡器、门内的按钮开关和电子锁组成（如图所示），无论是刷卡还是按动按钮开关，均可单独控制电子锁中电流的通断。

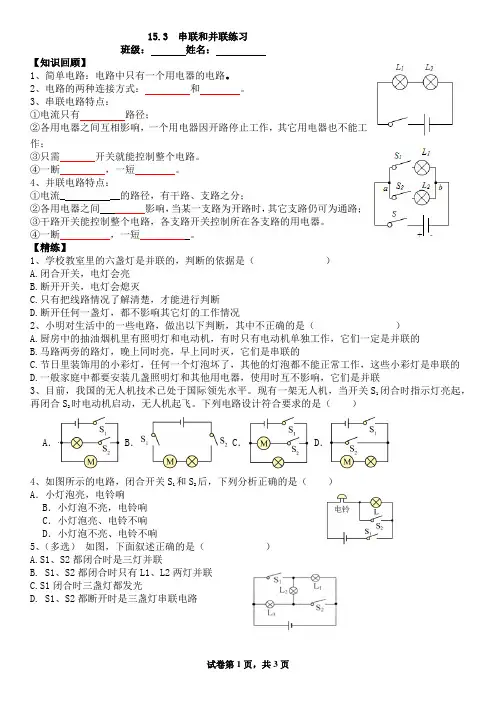

15.3 串联和并联 -2024-2025学年人教版物理九年级上学期
15.3 串联和并联练习班级：姓名：【知识回顾】1、简单电路：电路中只有一个用电器的电路。
2、电路的两种连接方式：和。
3、串联电路特点：①电流只有路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需开关就能控制整个电路。
④一断，一短。
4、并联电路特点：①电流_ __的路径，有干路、支路之分；②各用电器之间影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
④一断，一短。
【精练】1、学校教室里的六盏灯是并联的，判断的依据是（）A.闭合开关，电灯会亮B.断开开关，电灯会熄灭C.只有把线路情况了解清楚，才能进行判断D.断开任何一盏灯，都不影响其它灯的工作情况2、小明对生活中的一些电路，做出以下判断，其中不正确的是（）A.厨房中的抽油烟机里有照明灯和电动机，有时只有电动机单独工作，它们一定是并联的B.马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C.节日里装饰用的小彩灯，任何一个灯泡坏了，其他的灯泡都不能正常工作，这些小彩灯是串联的D.一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联3、目前，我国的无人机技术已处于国际领先水平。
现有一架无人机，当开关S1闭合时指示灯亮起，再闭合S2时电动机启动，无人机起飞。
下列电路设计符合要求的是（）A． B． C． D．4、如图所示的电路，闭合开关S1和S2后，下列分析正确的是（）A．小灯泡亮，电铃响B．小灯泡不亮，电铃响C．小灯泡亮、电铃不响D．小灯泡不亮、电铃不响5、（多选）如图，下面叙述正确的是（）A.S1、S2都闭合时是三灯并联B. S1、S2都闭合时只有L1、L2两灯并联C.S1闭合时三盏灯都发光D. S1、S2都断开时是三盏灯串联电路6、（多选）如图是玩具汽车的电路图，以下有关说法正确的是（）A.开关S2控制整个电路B.电动机与灯泡是串联的C.开关S1控制电动机D.电动机与灯泡是并联的7、如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．电动机与照明灯是________（选填“串联”或“并联”）连接的，当听到冰箱发出“咝咝”声，说明压缩机正在工作，此时一定闭合的开关是________，当打开冰箱冷藏室门时，开关S1的状态是________，S2为温控开关，当冰箱内温度过高时，开关S2状态是________．（后两空选填“断开”或“闭合”）8、闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是________联的。
人教版九年级物理全一册《15.3串联和并联》同步测试题及答案
人教版九年级物理全一册《15.3串联和并联》同步测试题及答案一、单选题1．为保护学生视力，降低近视发生的概率，教室里安装了护眼灯。
教室各电学器材，与护眼灯串联的是（）A．电子白板B．饮水机C．电风扇D．控制护眼灯的开关2．学校甬路旁边的路灯，不仅美观，还很环保，这些路灯总是同时亮，同时熄灭。
它们的连接方式是（）A．串联B．并联C．既可以串联也可以并联D．既不是串联也不是并联3．如图所示的电路，当开关闭合，两灯之间属于串联的是（）A．B．C．D．4．如图所示的四个电路中,闭合开关S,三盏灯属于并联的是()A．B．C．D．5．如图所示电路图中，开关S闭合后，两盏灯不是并联的是（）A．B．C．D．6．如果要求开关S1、S2都可以独立控制同一盏灯，下列电路图中正确的是（）A．B．C．D．7．很多家庭都安装了智能门锁，按指纹或输入密码都可以启动电动机打开锁扣，实现开门的功能。
如图所示电路图中符合要求的是（）A．B．C．D．8．如图所示是小玲家的洗衣机。
小玲发现，只有关上洗衣机的筒门，按启动开关洗衣机才能工作，打开筒门时按启动开关洗衣机不能工作。
若将筒门看做开关S1，启动开关看做开关S2，小玲设计的四个电路中正确的是（）A．B．C．D．9．某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。
在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。
关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（）A．B．C．D．10．如图所示的电蚊拍，具有灭蚊和照明的双重功能．当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用；当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用．下列电路设计符合这种要求的( )A．B．C．D．11．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1 和下面的灯L2均已发光。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，开关能同时控制两盏灯，且两盏灯是并联的电路是（）A．B．C．D．2．下列说法错误的是（）A．教室里的照明灯和电扇是并联的B．夜晚成千只点亮的灯泡映出高大建筑物的轮廓，这些灯泡都是并联的C．一条大街上的路灯总是同时亮，同时灭，它们一定都是串联的D．一条电路中的两盏电灯原本都发光，其中一盏灯的灯丝断了，另一盏灯也同时不亮，这两盏灯一定是串联的3．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是（）A．S1和S2闭合，S3断开B．S1和S3闭合，S2断开C．S1和S2断开，S3闭合D．S2和S3闭合，S1断开4．在连接串、并联电路的实验中，下列做法中没有必要的是（）A．开关应是断开的B．画好电路图，确认电路图无误后，再根据电路图连接电路C．连接电路时，一定要从电源正极出发，直至电源负极D．连接完毕后，要仔细检查电路连接是否正确，不允许发生短路5．如图所示，闭合开关后电路中的灯泡都能发光的是（）A．B．C．D．6．小明打开家里的抽油烟机时，发现抽油烟机的灯是熄灭的，但此时抽油烟机的压缩机仍在继续工作。
关于抽油烟机的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．可能并联，也可能串联D．条件不足，无法判断7．分析如图所示的电路图，判断下列说法中正确的是（）A．开关S1控制整个电路B．开关S2控制整个电路C．电动机与小灯泡工作时互不影响D．开关S1、S2都闭合时，电动机与小灯泡是串联的8．如图所示，小灯泡L1和L2连接入电路中，电源由两节干电池串联而成，则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，只有一盏灯能发光C．要使L1、L2串联，可去掉导线bD．若将导线M从接线柱B改接到接线柱A上，则电路发生短路9．如图所示是定时课间音乐播放装置的原理图。

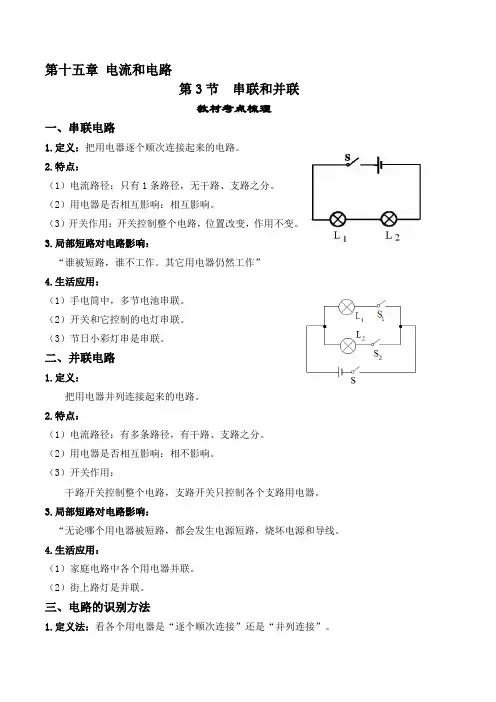

人教版九年级物理全一册教材解读与重难点突破15.3串联和并联专项练习(附答案)
第十五章电流和电路第3节串联和并联教材考点梳理一、串联电路1.定义：把用电器逐个顺次连接起来的电路。
2.特点：（1）电流路径：只有1条路径，无干路、支路之分。
（2）用电器是否相互影响：相互影响。
（3）开关作用：开关控制整个电路，位置改变，作用不变。
3.局部短路对电路影响：“谁被短路，谁不工作。
其它用电器仍然工作”4.生活应用：（1）手电筒中，多节电池串联。
（2）开关和它控制的电灯串联。
（3）节日小彩灯串是串联。
二、并联电路1.定义：把用电器并列连接起来的电路。
2.特点：（1）电流路径：有多条路径，有干路、支路之分。
（2）用电器是否相互影响：相不影响。
（3）开关作用：干路开关控制整个电路，支路开关只控制各个支路用电器。
3.局部短路对电路影响：“无论哪个用电器被短路，都会发生电源短路，烧坏电源和导线。
4.生活应用：（1）家庭电路中各个用电器并联。
（2）街上路灯是并联。
三、电路的识别方法1.定义法：看各个用电器是“逐个顺次连接”还是“并列连接”。
2.电流法：即让电流从电源正极出发回到电源负极，若途中不分流，用电器串联；若分流，一般为并联。
3.拆除法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联。
若另一个用电器不受影响仍然工作则这两个用电器为并联。
4.节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。
四、并联电路画法1.“干支干”：让电流从电源正极出发，先画干路，过分流点后画各个支路，经合流点后画干路到电源负极。
2.“先支后干”：先画出每一条支路，然后经分流点和合流点再画出干路到电源两极。
五、串联、并联电路区别特点串联电路并联电路电路连接特点逐个顺次并列连接电流路径只有1条有多条路径工作特点互相影响互不影响开关作用控制整个电路，与位置无关干路开关控制整个电路，支路开关控制所在支路短路影响“谁被短路，谁不工作。
其它用电器仍然工作全电路都短路，烧毁电源生活应用小彩灯串街上路灯重难点突破1、如图所示的四个电路中，两灯泡属于串联接法的是( )A. B. C. D.2、随着人们生活水平的提高,家用电器的使用也正在得到普及,家用电器在电路中的连接方式是( ) A.一定串联 B.一定并联 C.串联、并联都可以 D.无法确定3、如图所示,电路分析错误的是( ) A.当断开12S S 、,闭合3S 时,1R 与2R 为串联 B.当断开3S ,闭合12S S 、时,1R 与2R 为并联 C.当断开1S ,闭合23S S 、时,1R 与2R 为串联 D.只要同时闭合13S S 、,就会出现短路现象4、如图所示，要使灯泡1L 和2L 组成串联电路，应（ ） A ． 闭合2S ，断开1S B ． 断开1S 和2SC ． 闭合1S 和2SD ． 闭合1S ，断开2S5、小强把台灯的插头插在如图所示的插座上，插座上有一个开关1S 和一个指示灯1L (相当于电 阻很大的灯泡）。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，下列关于三灯连接的情况正确的是（）A．S1、S2闭合，L1、L2并联B．S1、S2断开，L1、L2并联C．S1断开，S2闭合，L1、L2串联D．S1断开，S2闭合，L1、L2并联2．课外兴趣小组设计了一种具有冷风、热风两种功能的电吹风电路，如图所示（表示电热丝，表示电动机），若为了节省能源只开冷风，则开关所处状态说法正确的是（）A．S1、S2均闭合B．S1、S2均断开C．S1断开、S2闭合D．S1闭合、S2断开3．当我们打开电视机开关时，指示灯就马上亮起来；断开开关时，指示灯又马上灭了。
则指示灯与开关的连接方式（）A．一定是串联B．一定是并联C．可能是串联D．可能是并联4．设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理．下列电路设计最合理的是（）A．B．C．D．5．夜晚，街道两边的路灯纷纷亮起来了，将我们的城市点缀得格外美丽，这些路灯之间的连接方式是（）A．并联B．可以串联也可以并联C．串联D．无法判定6．如下图所示的四个电路，下列说法中正确的是（）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当闭合开关S1、S2、S3、S4、S5、S6，发生电源短路C．丙图中，同时闭合S1、S3，L1、L2并联D．丁图中，当两个开关闭合时，只有L1发光7．学校走廊的消防应急灯由蓄电池、两个LED灯及一个自动控制开关组成。
照明电路正常工作时应急灯不发光，可由照明电路为蓄电池充电；照明电路停电时，应急灯发光。
下列说法正确的是（）A．两个LED灯串联更好B．停电时，蓄电池把电能转化为化学能C．充电时，蓄电池是电源D．应急灯发光时，LED灯是消耗电能的装置8．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附带答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如下是小明对身边的一些电路工作情况进行观察分析后作出的判断，其中不正确．．．的是（）A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们一定是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们一定是串联的C．电冰箱的压缩机跟冰箱内的照明灯泡之间是并联的D．一般家庭中都要安装几盏照明灯和其他家用电器，这些家用电器使用时互不影响，它们一定是并联的2．小兵听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿灯交通信号灯的电路产生了浓厚的兴趣，经过观察、思考，他画出了如图所示红、绿灯连接的电路图，你认为正确的是（）A．B．C．D．3．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．4．小明家中有一个电动玩具小车，车上有两个开关S1、S2。
小明发现同时闭合开关S1、S2时，小车前进（电动机工作），车上的灯亮；只闭合开关S1时，小车前进，车上的灯不亮；只闭合开关S2时，小车不动，车上的灯也不亮。
图中能正确模拟电动玩具小车的电路是（）A．B．C ．D ．5．在如图所示的电路中，下列说法正确的是（ ）A ．当闭合开关S 1、S 2、S 3时，电源短路B ．当只闭合开关S 1、S 2时，L 1、L 2并联C ．当只闭合开关S 2、S 3时，L 1、L 2串联D ．当只闭合开关S 1、S 3时，L 1、L 2串联6．如图所示电路中，小明同学连好电路，闭合开关S ，发现两灯均不亮。
他取一根导线，分别连接ab ，bc ，cd 和bd 两点，两灯依然不亮。
当导线连接ac 两点时，灯L 2亮，L 1不亮。
由此可以判定（ ）A ．灯L 1与开关都处于断路B ．灯L 2与开关都处于断路C ．灯L 1与开关都处于短路D ．灯L 2与开关都处于短路7．1S 为声控开关（有声闭合、无声断开），2S 为光控开关（夜间闭合、白天断开），要利用这两个开关控制楼道灯，使夜间有居民经过时，左侧的楼道灯和右侧的走廊灯“自动亮起”，白天经过则不会亮起，该楼道的电路图为图中的（ ）A ．B ．C ．D ．8．某种电吹风机可以吹出冷风或热风，使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风但只闭合“热风”开关，电吹风机不会工作，该电吹风机内部的电路连接可以是图中的（ ）A ．B ．C ．D ．二、填空题9．如图示电路中，开关1S 控制小灯泡 ，开关2S 控制小灯泡 ，开关3S 控制小灯泡 。
人教版九年级物理全一册《15.3串联和并联》同步练习题(附参考答案)
人教版九年级物理全一册《15.3串联和并联》同步练习题（附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红发现坐在汽车副驾驶座上不系安全带时，汽车仪表盘会发出声音报警，提醒乘客系安全带，其实汽车副驾驶座椅下有压力开关S1，当坐上人时压力开关S1闭合，若未系安全带，安全带控制开关S2断开，车上的电铃会发出警报声；若系上安全带，安全带控制开关S2闭合，警报声消失。
下列电路图设计最合理的是（）A．B．C．D．2．油烟机里有照明灯和电动机。
它们既能单独工作，又能同时工作，下列设计的电路符合要求的是（）A．B．C．D．3．利用“光控开关”和“声控开关”可以有效节约居民楼内楼道的照明灯用电。
其中“光控开关”能在光线暗时自动闭合，光线充足时自动断开；“声控开关”能在有声时自动闭合，无声时自动断开。
如图的电路中设计最合理的是（）A．B．C．D．4．如图所示的电路中，要使R1、R2串联，应闭合的开关是（）A．只闭合S1B．只闭合S2C．只闭合S3D．S1、S2、S3全部闭合5．如图所示的四个电路中，属于并联电路的是（）A．B．C．D．6．智能手机解锁时，可以通过指纹开关S1解锁，也可以通过密码开关S2来解锁，若解锁成功则屏幕灯L 发光。
小明设计的以下电路符合要求的是（）A．B．C．D．7．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是()A．B．C．D．8．下列物体通常情况下属于导体的是（）A．铅笔芯B．塑料三角板C．玻璃杯D．橡皮9．破壁机可以瞬间击破食物的细胞壁，在破壁机上设置了安全开关S1和工作开关S2，当食物放入破壁机的容器中并放在主机上时，安全开关S1自动闭合，安全指示灯亮起；再闭合工作开关S2，电动机启动；安全开关S1断开时，安全指示灯与电动机均不工作，如下图所示的电路图中，符合上述要求是（）A．B．C．D．10．如图所示电路，不属于并联电路的是（）．A．B．C．D．二、填空题11．家庭电路中，客厅中的灯和控制它的开关是联的；放学晚归，远看如长龙、照亮你归家之路的一盏盏路灯之间是联的。
人教版物理九年级全册15.3《串联和并联》习题及答案
15.3?串联和并联?习题班级：__________ 姓名：__________一、单项选择题：〔提示：下面每题给出的四个选项中，只有一项为哪一项符合题目要求的，相信你一定会作出正确的选择，努力~ ~ 加油~ ~ 你是最棒的！〕1.如下图的电路，闭合开关S1和S2后，以下分析正确的选项是〔〕A．小灯泡亮、电铃响B．小灯泡亮、电铃不响C．小灯泡不亮、电铃响D．小灯泡不亮、电铃不响2.以下图电路中，开关能同时控制两盏灯，且两灯发光情况互不影响的电路是〔〕3.对如下图电路的分析，错误的选项是〔〕A．当断开S l、S2，闭合S3时，R1与R2为串联B．当断开S3，闭合S1、S2时，R1与R2为并联C．当断开S1，闭合S2、S3时，R1与R2为串联D．只要同时闭合S l、S3，就会出现短路现象4.如下图的各电路中，闭合开关后两只灯泡属于并联的是〔〕5.为了节能、方便，有的楼道照明灯使用声、光控开关，其原理是:光控开关在黑暗时闭合，声控开关在有声音时闭合。
图中能实现只在黑暗且有声音时灯才亮的电路原理的是〔〕6.为保证司乘人员的平安，轿车上设有平安带未系提示系统.当乘客坐在座椅上时，座椅下的开关S1即闭合，假设未系平安带〔平安带控制开关S2断开〕仪表盘上的指示灯将亮起；当系上平安带时〔平安带控制开关S2闭合〕，指示灯熄灭.如下图的电路设计中最合理的是〔〕7.如下图的电路，要使两个小灯泡L1，L2串联，应〔〕A．断开开关S1，S2，闭合开关S3B．断开开关S1，S3，闭合开关S2C．断开开关S1，闭合开关S2、S3D．断开开关S2，闭合开关S1、S38.我校化学实验室有一个危险药品柜为了加强管理给其安装了电子锁，控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法翻开，电路中可行的是〔〕9.如下图，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门翻开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭.在四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是〔〕10.如下图，某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。
九年级物理全册15.3串联和并联练习含解析新版新人教版
第3节《串联和并联》同步习题一、单选题1.在如图所示的电路中,开关闭合后,两个灯泡并联的电路是（）A. B. C. D.【答案】B【解析】A.图中电路电流只有一条路径,是串联电路,不符合题意；B.图中电路电流有两条路径,分别经过这两个灯,是并联电路,符合题意；C.图中电路电流只有一条路径,是串联电路,不符合题意；D.图中电路,开关闭合后,电源的正极和负极直接通过导线连接起来了,造成电源的短路,烧坏电源,不符合题意；2.指纹锁是一种高科技产品,它的“钥匙”是特定人的指纹S1、磁卡S2或应急钥匙S3,三者都可以单独使电动M工作而打开门锁,下图中符合要求的电路图是（）A. B.C. D.【答案】A【解析】由题可知,三个开关都可以单独控制电动机而打开门锁,所以三个开关应并联再与电动机M串联,故A符合要求,BCD不符合要求。
3.家庭常用的电吹风既能吹冷风又能吹热风.下列电路中最符合电吹风工作要求的是（）A. B. C.D.【答案】A【解析】根据题意,电吹风既能吹冷风又能吹热风,所以电机与电热丝应并联,且为了使电热丝不会烧坏,在其发热时,电机必须工作.A图,干路开关S1闭合时,电机工作吹冷风,再闭合S2时,电热丝工作,吹热风,故A符合题意；B图,S1闭合,S2断开时,电热丝单独工作,会烧坏,故B不符合题意；C图,S1闭合时,电机与电热丝串联,当S2再闭合时,电热丝被短路,电机单独工作,但在实际电路中,很少会这样设计电路,因为S2闭合到断开两种状态时,电机的工作电压变化大,可能不会正常工作,故C不符合实际；D图,S1闭合时,电机与电热丝串联,当S2再闭合时,电机被短路,电热丝单独工作,故D不符合题意；故选A.4.小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作.关于冰箱里的灯和压缩机的连接方式,下列判断正确的是（）A.一定是串联B.一定是并联C.有时是串联,有时是并联D.不能判断是串联还是并联【答案】B【解析】在串联电路中,用电器工作互相影响,某一用电器不工作时,其他用电器也不工作；在并联电路中,用电器工作互不影响,某一用电器不工作时,其他支路用电器照常工作.由题意知,灯与压缩机工作互不影响,故它们是并联的.故本题正确选项是B.5.如图所示的四个电路图与实物电路对应的是( )A. B. C. D.【答案】A【解析】A、两只灯泡并联,开关控制干路,电流表测量灯泡L2的电流,符合题意；B、两只灯泡并联,开关控制干路,电流表测量干路中的电流,不合题意；C、两只灯泡并联,电流表测量灯泡L1的电流,不合题意；D、两只灯泡并联,开关控制L2支路,而实物图中的开关控制干路,不合题意.故选A.6.如图所示的电路,要使灯L1和L2并联,应当（）A.闭合S1和S2,断开S3B.闭合S1和S3,断开S2C.闭合S2和S3,断开S1D.闭合S1和S2,断开S3【答案】B【解析】要使灯L1和L2并联,则电路必须有两条电流路径分别经过这两个灯,要让电流只经过L1必须闭合S1 ,要让电流只经过L2必须闭合S3和S1,因此两灯并联需要闭合的是S1和S3,断开S2。
