钢结构防火涂料工程施工验收规范
钢结构防火涂料工程施工验收规范（网络文本）1 总则1.0.1 为贯彻落实国家有关建筑设计防火规范和技术标准，规范钢结构防火涂料的施工和验收工作，减少火灾危害，维护消防安全，特制订本规范。
1.0.2 本规范规定了钢结构防火涂料的施工要求和竣工验收等内容。
本规范适用于建筑物和构筑物钢结构防火涂料的施工和验收。
1.0.3 钢结构防火涂料的施工和验收，除遵守本规范外，尚应遵守国家有关标准和规定。
2 钢结构防火涂料施工要求2.1 一般规定2.1.1 钢结构防火涂料工程应由具有相应资质的施工单位或生产单位进行施工。
2.1.2 进入施工现场的各种钢结构防火涂料产品，应具有生产厂家提供的型式认可证书、型式检验报告、产品合格证、产品说明书、施工工艺等技术资料。
2.1.3 施工前，钢结构表面应除锈，并根据使用要求确定防锈处理。
除锈和防锈处理应符合现行国家有关规定。
2.1.4 钢结构表面的粉尘、油污等应清除干净，其连接处的缝隙应用防火涂料或其他防火材料补堵平后方可施工。
2.1.5 防火涂料宜在室内装修之前和不被后继工程所损坏的条件下进行施工。
在养护期内的涂层，应防止雨淋、水冲、脏物污染和磕碰。
2.1.6 钢结构防火涂料施工的环境温度和相对湿度应符合涂料产品说明书的要求。
若无要求时，水性涂料施工过程中和涂层干燥固化前，环境温度宜保持在5至38℃，溶剂型涂料宜保持在-5至38℃。
相对湿度不宜大于90%，空气应流通。
当气温过低、风速大于5m/s、雨天或构件表面有结露时，不宜作业。
2.1.7 在涂料施工前应根据工程的结构及现场条件提出具体可行的施工组织设计方案，并按施工单位质量手册、程序文件、作业指导书的规定和生产厂家的涂料施工工艺进行施工。
2.1.8 用测厚仪测量构件涂层厚度时，测量点应均匀布置，对线状构件如钢梁、钢柱等每延米测量点数不应少于两点；对面状构件如钢板等每平方米测量点数不应少于五点。
2.1.9 在施工中必须对全部过程，包括隐蔽工程部位情况作出详细记录。
2.2 超薄型钢结构防火涂料的施工2.2.1 超薄型钢结构防火涂料一般采用刷涂、滚涂或喷涂工艺施工。
当采用重力式喷枪喷涂时，其压力宜为0.4～0.6Mpa。
如需涂面层涂料，面层涂料也可刷涂、喷涂或滚涂。
2.2.2 双组份的涂料，应按使用说明书规定在现场调配使用；单组份的涂料应在施工现场充分搅拌均匀后使用。
涂料开封后宜在当日使用完毕。
2.2.3 分层涂覆的涂料，应按产品施工工艺规定的施工间隔进行涂覆，直至达到所需厚度。
2.2.4 涂覆后的涂层不应出现流挂、粉化、空鼓、脱落、漏涂和裂纹等缺陷。
2.3 薄型钢结构防火涂料的施工2.3.1 薄型钢结构防火涂料的施工应满足下列要求：1 薄型钢结构防火涂料，宜采用喷涂工艺施工，每遍喷涂厚度不宜超过2.5mm，喷涂压力宜为0.4～0.6Mpa。
应按产品施工工艺规定的施工间隔进行涂覆；2 喷涂后的涂层应完全闭合，轮廓清晰，无流挂、粉化、空鼓、脱落、漏涂和宽度大于0.5mm 裂纹等缺陷;3 施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂；4 当设计要求涂层表面平整时，应对最后一遍涂层作抹平处理，确保外表面均匀平整。
2.3.2 当薄型钢结构防火涂料需涂面层时，面层的施工应满足下列要求：1当底层厚度符合施工组织设计规定并干燥后，方可施工面层；2面层宜涂覆1～2次，并应全部覆盖底层。
涂料用量应符合产品使用说明书要求；3面层应颜色均匀，接槎平整，不应有流挂、粉化、空鼓、脱落、裂纹和漏涂等缺陷。
2.4 厚型钢结构防火涂料的施工2.4.1 厚型钢结构防火涂料宜采用压送式喷涂机喷涂，当气压为0.4～0.6Mpa时，喷枪口直径宜为6～10mm。
2.4.2 配料应严格按使用说明书中的配合比加料或加稀释剂，并使涂料均匀，稠度适宜。
涂料开封后宜在当日使用完。
配好的涂料应在规定时间内用完。
2.4.3 喷涂施工应分层完成，每层喷涂厚度宜为5～10mm，并应按产品施工工艺规定的施工间隔进行涂覆，直至达到所需厚度。
喷涂保护方式、喷涂遍数与涂层厚度应根据施工组织设计要求确定。
2.4.4 施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂。
2.4.5 喷涂后的涂层应厚度均匀，无流挂、粉化、空鼓、脱落、漏涂和宽度大于1.0mm的裂纹等缺陷。
2.5 防火涂层的返修或返工当防火涂层出现下列情况之一时，应进行返修或返工：1涂层干燥固化不好，粘结不牢或出现流挂、粉化、空鼓、脱落和漏涂时；2钢结构的接头、转角处的涂层有明显凹陷时；3超薄型钢结构防火涂料表面出现明显裂纹时；薄型钢结构防火涂料表面裂纹宽度大于0.5mm时；厚型钢结构防火涂料表面裂纹宽度大于1.0mm时；4涂层平均厚度符合施工组织设计规定的厚度要求，但单点涂层厚度小于施工组织设计规定厚度的85%，或单点涂层厚度虽大于施工组织规定厚度的85%，但未达到施工组织设计规定厚度的涂层之连续面积的长度超过1m时。
3 钢结构防火涂料竣工验收3.1 钢结构防火涂料施工竣工后，施工单位应对施工质量进行自检，并形成检验报告，提交建设单位。
3.2 钢结构防火涂料工程验收时，应提供下列资料：1产品型式认可证书、型式检验报告、产品合格证、产品使用说明书、施工工艺；2钢结构防火涂料生产单位与工程定货单位签定的订货合同或发票；3钢结构防火涂料施工组织设计方案及防火涂料施工质量自检报告；4施工过程的检查记录；5隐蔽工程的检查记录；6对施工中不合格项等问题的处理记录；7其他有关文件和记录。
3.3 钢结构防火涂料的施工质量验收合格应符合下列规定：1 防火涂料的产品资料和施工过程资料均应齐全、完整；涂料生产单位与工程定货单位签定的订货合同或发票中涂料数量应与工程施工实际需用量基本一致；2 防火涂料施工质量应符合本规范要求；3有外观质量要求的应符合本规范相应的规定。
《钢结构结构施工质量验收规范》（2002）之钢结构涂装工程14 钢结构涂装工程14.1一般规定14.1.1本章适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的施工质量验收。
14.1.2钢结构涂装工程可按钢结构制作或钢结构安装工程检验批的划分原则划分成一个或若干个检验批。
14.1.3钢结构普通涂料涂装工程应在钢结构构件组装、预拼装或钢结构安装工程检验的施工质量验收合格后进行。
钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构普通涂料涂装检验批的施工质量验收合格后进行。
14.1.4漆装时的环境温度和相对湿度应符合涂料产品说明书的要求，当产品说明书无要求时，环境温度宜在5-38℃之间，相对湿度不应大于85%。
漆装时构件表面不应有结露;漆装后4h内应保护免受雨淋。
说明：14.1.4 本条规定涂装时的温度以5-38℃为宜，但这个规定只适合在室内无阳光直接照射的情况，一般来说钢材表面温度要比气温高2-3℃。
如果在阳光直接照射下，钢材表面温度能比气温高8-12℃，涂装时漆膜的耐热性只能在40℃以下，当超过43℃时，钢材表面上涂装的漆膜就容易产生气泡而局部鼓起，使附着力降低。
低于0℃时，在室外钢材表面涂装容易使漆膜冻结而不易固化；湿度超过85％时，钢材表面有露点凝结，漆膜附着力差。
最佳涂装时间是当日出3h之后，这时附在钢材表面的露点基本干燥，日落后3h之内停止（室内作业不限），此时空气中的相对湿度尚未回升，钢材表面尚存的温度不会导致露点形成。
涂层在4h之内，漆膜表面尚未固化，容易被雨水冲坏，故规定在4h之内不得淋雨。
14．2钢结构防腐常涂料涂料Ι主控项目14.2.1涂装前钢材表面除锈应符合设计要求和国家现行有关标准和规定。
处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。
当设计无要求时，钢材表面除锈等级应符合表14.2.1的规定。
检查数量：按构件数量抽查10%，且同类构件不应少于3件。
检验方法：用铲刀检查和用现行国家标志《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察检查。
表14.2.1各种底漆或防锈漆要求最低的除锈等级涂料品种除锈等级油性酚醛、醇酸等底漆或防锈漆St2高氯化聚乙烯、氯化橡胶、氯磺化聚乙烯、环氯树脂、聚氨酯等底漆或防锈漆Sa2无机富锌、有机硅、过氯乙烯等底漆Sa2½说明：14.2.1 目前国内各大、中型钢结构加工企业一般都具备喷射除锈的能力，所以应将喷射除锈作为首选的除锈方法，而手工和动力工具除锈仅作为喷射除锈的补充手段。
14.2.2漆料、涂装遍数、涂层厚度均应符合设计要求。
当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为15um,室内应为125 um，其允许偏差- 25um.每遍涂层干漆膜厚度的允许偏差-5 um。
检查数量：按构件数抽查10%，且同类构件不应少于3件。
检验方法：用干漆膜测量厚仪检查。
每个构件检测5处，每处的数值为3个相距50m m测点涂层干漆膜厚度的平均值。
Ⅱ一般项目14.2.3构件表面不应误漆、漏涂，涂层不应脱皮和返锈等。
涂层应均匀、无明显皱皮、流坠、针眼和气泡等。
检查数量：全数检查。
检验方法：观察检查。
说明：14.2.3 实验证明，在涂装后的钢材表面施焊，焊缝的根部会出现密集气孔，影响焊缝质量。
误涂后，用火焰吹烧或用焊条引弧吹烧都不能彻底清除油漆，焊缝根部仍然会有孔产生。
14.2.4当钢结构处在有腐蚀介质环境或外露且设计有要求时，应进行涂层附着力测试，在检测处范围内，当涂层完整程度达到70%以上时，涂层附着力达到合格质量标准的要求。
检查数量：按构件数抽查1%，且不应少于3件，每件测3处。
检验方法：按照现行国家标准《漆膜附着力测定法》GB1720或《色漆和清漆、漆膜的划格试验》GB9286执行。
说明：14.2.4 涂层附着力是反映涂装质量的综合性指标，其测试方法简单易行，故增加该项检查以便综合评价整个涂装工程质量。
14.2.5涂装完成后，构件的标志、标记和编号应清晰完整。
检查数量：全数检查。
检验方法：观察检查。
说明：14.2.5 对于安装单位来说，构件的标志、标记和编号（对于重大构件应标注重量和起吊位置）是构件安装的重要依据，故要求全数检查。
14.3钢结构防火涂料涂装Ι主控项目14.3.1防火漆料涂装前钢材表面除锈及防锈底漆涂装应符合设计要求和国家现行有关标准的规定。
检查数量：按构件数抽查10%，且同类构件不应少于3件。
检验方法：表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察检查。
底漆涂装用干漆膜测厚仪检查，每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。
14.3.2钢结构防火漆料的粘结强度、抗压强度应符合国家现行标准《钢结构防火漆料应用技术规程》CECS24:90规定。
钢结构防火涂料规范
1 总则１、0、１为贯彻落实国家有关建筑设计防火规范与技术标准,规范钢结构防火涂料得施工与验收工作，减少火灾危害,维护消防安全,特制订本规范。
ﻫ１、0、2 本规范规定了钢结构防火涂料得施工要求与竣工验收等内容。
本规范适用于建筑物与构筑物钢结构防火涂料得施工与验收。
ﻫ1、0、3 钢结构防火涂料得施工与验收，除遵守本规范外，尚应遵守国家有关标准与规定。
2 钢结构防火涂料施工要求ﻫ2、1 一般规定2、1、1 钢结构防火涂料工程应由具有相应资质得施工单位或生产单位进行施工。
ﻫ2、1、2 进入施工现场得各种钢结构防火涂料产品，应具有生产厂家提供得型式认可证书、型式检验报告、产品合格证、产品说明书、施工工艺等技术资料.2、1、3 施工前,钢结构表面应除锈，并根据使用要求确定防锈处理。
除锈与防锈处理应符合现行国家有关规定。
ﻫ２、1、4 钢结构表面得粉尘、油污等应清除干净，其连接处得缝隙应用防火涂料或其她防火材料补堵平后方可施工。
2、1、5 防火涂料宜在室内装修之前与不被后继工程所损坏得条件下进行施工.在养护期内得涂层,应防止雨淋、水冲、脏物污染与磕碰。
ﻫ2、1、6 钢结构防火涂料施工得环境温度与相对湿度应符合涂料产品说明书得要求.若无要求时,水性涂料施工过程中与涂层干燥固化前，环境温度宜保持在5至38℃，溶剂型涂料宜保持在-5至38℃.相对湿度不宜大于90％,空气应流通。
当气温过低、风速大于5ｍ/s、雨天或构件表面有结露时,不宜作业。
２、1、7 在涂料施工前应根据工程得结构及现场条件提出具体可行得施工组织设计方案，并按施工单位质量手册、程序文件、作业指导书得规定与生产厂家得涂料施工工艺进行施工。
ﻫ2、１、8 用测厚仪测量构件涂层厚度时，测量点应均匀布置，对线状构件如钢梁、钢柱等每延米测量点数不应少于两点；对面状构件如钢板等每平方米测量点数不应少于五点.ﻫ2、1、9 在施工中必须对全部过程，包括隐蔽工程部位情况作出详细记录。
DB29-134-2005钢结构防火涂料工程施工验收规范
2.3薄型钢结构防火涂料的施工2.3.1薄型钢结构防火涂料的施工应满足下列要求：231.1薄型钢结构防火涂料，宜采用喷涂工艺施工，每遍喷涂厚度不宜超过2.5mm,喷涂压力宜为0.4〜0.6Mpa。
应按产品施工工艺规定的施工间隔进行涂覆；2.3.1.2喷涂后的涂层应完全闭合，轮廓清晰，无流挂、粉化、空鼓、脱落、漏涂和宽度大于0.5mm裂纹等缺陷；231.3施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂；2.3.1.4当设计要求涂层表面平整时，应对最后一遍涂层作抹平处理，确保外表面均匀平整。
2.3.2当薄型钢结构防火涂料需涂面层时，面层的施工应满足下列要求：2.3.2.1当底层厚度符合施工组织设计规定并干燥后，方可施工面层；2.3.2.2面层宜涂覆1〜2次，并应全部覆盖底层。
涂料用量应符合产品使用说明书要求；2.3.2.3面层应颜色均匀，接槎平整，不应有流挂、粉化、空鼓、脱落、裂纹和漏涂等缺陷。
2.4厚型钢结构防火涂料的施工2.4.1厚型钢结构防火涂料宜采用压送式喷涂机喷涂，当气压为0.4〜0.6Mpa时，喷枪口直径宜为6〜10mm。
242配料应严格按使用说明书中的配合比加料或加稀释剂，并使涂料均匀，稠度适宜。
涂料开封后宜在当日使用完。
配好的涂料应在规定时间内用完。
243喷涂施工应分层完成，每层喷涂厚度宜为5〜10m m,并应按产品施工工艺规定的施工间隔进行涂覆，直至达到所需厚度。
喷涂保护方式、喷涂遍数与涂层厚度应根据施工组织设计要求确定。
244施工过程中，操作者应适时检测涂层厚度，直到符合施工组织设计规定的厚度方可停止喷涂。
2.4.5喷涂后的涂层应厚度均匀，无流挂、粉化、空鼓、脱落、漏涂和宽度大于1.0mm的裂纹等缺陷。
2.5防火涂层的返修或返工当防火涂层出现下列情况之一时，应进行返修或返工：2.5.1涂层干燥固化不好，粘结不牢或出现流挂、粉化、空鼓、脱落和漏涂时；2.5.2钢结构的接头、转角处的涂层有明显凹陷时；2.5.3超薄型钢结构防火涂料表面出现明显裂纹时；薄型钢结构防火涂料表面裂纹宽度大于0.5mm时；厚型钢结构防火涂料表面裂纹宽度大于1.0mm 时；2.5.4涂层平均厚度符合施工组织设计规定的厚度要求，但单点涂层厚度小于施工组织设计规定厚度的85%,或单点涂层厚度虽大于施工组织规定厚度的85%,但未达到施工组织设计规定厚度的涂层之连续面积的长度超过1m1）表示很严格，非这样做不可的用词: 正面词米用必须”，反面词米2）表示严格，在正常情况下均应这样做的用词：正面词采用应”，反面词采用不应”或不得”。
最新防火涂料规范要求

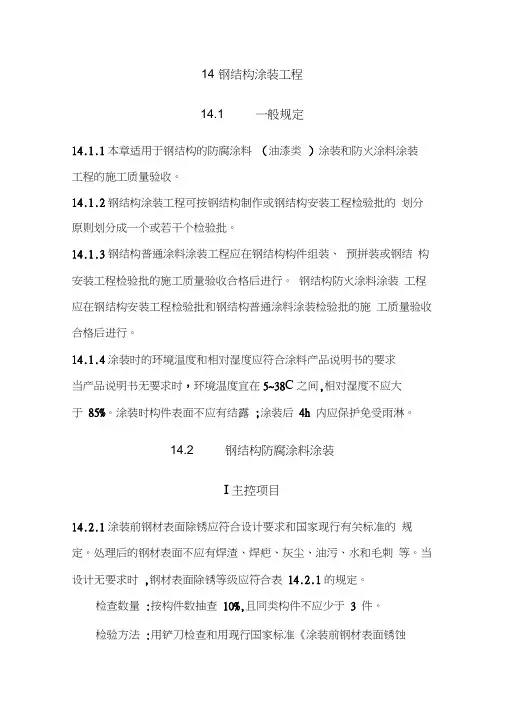

14 钢结构涂装工程14.1 一般规定14.1.1本章适用于钢结构的防腐涂料（油漆类）涂装和防火涂料涂装工程的施工质量验收。
14.1.2钢结构涂装工程可按钢结构制作或钢结构安装工程检验批的划分原则划分成一个或若干个检验批。
14.1.3钢结构普通涂料涂装工程应在钢结构构件组装、预拼装或钢结构安装工程检验批的施工质量验收合格后进行。
钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构普通涂料涂装检验批的施工质量验收合格后进行。
14.1.4涂装时的环境温度和相对湿度应符合涂料产品说明书的要求当产品说明书无要求时，环境温度宜在5~38C之间,相对湿度不应大于85%。
涂装时构件表面不应有结露;涂装后4h 内应保护免受雨淋。
14.2 钢结构防腐涂料涂装I主控项目14.2.1涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。
处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。
当设计无要求时,钢材表面除锈等级应符合表14.2.1的规定。
检查数量:按构件数抽查10%,且同类构件不应少于 3 件。
检验方法:用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB 8923规定的图片对照观察检查。
表14.2.1 各种底漆或防锈漆要求最低的除锈等级14.2.2涂料、涂装遍数、涂层厚度均应符合设计要求。
当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150卩m室内应为125卩m, 其允许偏差为-25卩山。
每遍涂层干漆膜厚度的允许偏差为-5卩山。
检查数量:按构件数抽查10%,且同类构件不应少于3件。
检验方法:用干漆膜测厚仪检查。
每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。
n 一般项目14.2.3构件表面不应误涂、漏涂，涂层不应脱皮和返锈等。
涂层应均匀、无明显皱皮、流坠、针眼和气泡等。
检查数量:全数检查。
检验方法:观察检查。
14.2.4当钢结构处在有腐蚀介质环境或外露且设计有要求时,应进行涂层附着力测试,在检测处范围内,当涂层完整程度达到70%以上时, 涂层附着力达到合格质量标准的要求。
钢结构工程施工质量验收规范
设计无要求时室外１５０um，室内１２５um，其允许偏差为－２５um。每遍涂层干漆膜厚度允许偏差为－５um。
薄涂形防火涂料的漆层厚度应符合有关耐火极限的设计要求。厚涂形防火涂料漆层的厚度，８０％及以上面积应符合有关耐火极限的要求，且最薄处厚度不应底于设计要求的８５％。
VOC 含量：每种涂料在稀释后，应该符合政府法规有关 V O C （有机气体排放量）指标。 VOC 信息应该在产品标识（标贴）或技术数据说明书上标注说明。不同的政府机构可能有不同的 V O C 限定和不同的测定方法。业主可以根据需要，针对当地政府的相关法规作相应的修正和特殊规定。如果涂料的组成和性能要求符合本技术规范，那么 VOC 值通常情况下都小于 500g /L 。
* D2369: 涂料挥发分的测试方法。
* D2371: 溶剂型涂料中颜料含量的检测方法。
* D2621 ：红外法测定溶剂型涂料中主剂固体含量的试验方法。
D3278 ：用“ SETAFLASH ”闭口杯测量液体闪点的试验方法。
D3359 ：胶带法测量附着力的试验方法。
D4380 ：液态油漆和有关各类色漆的取样方法。
富锌涂料应该可以单独使用，或作为多种涂料配套系统中的底漆，而且适合于喷涂施工。
2 应用类型
技术规范的应用
符合本技术规范的锌粉底漆应依据涂料的品种和锌含量等级分门别类。
如果没有明确的指定涂料品种，那么种类 I （无机锌粉类）和种类 II （有机锌粉类）都可以接受（见章节 ）。
如果没有明确规定具体的锌含量，那么锌粉含量等级 1 、 2 和 3 都是可以接受的（见章节 ）。该种类锌粉底漆可以由 (1 ～ 3) 种成分构成。
本技术规范没有涉及在使用过程中可能会产生的安全问题。本技术协议和相关产品的使用者，应有责任在符合安全和健康条件下进行施工，并遵守政府的各项相关法律。
《防火涂料工程施工规范》
《防火涂料工程施工规范》1. 总则1.0.1 为确保防火涂料工程施工质量，提高防火涂料的防火性能，保障人民群众生命财产安全，制定本规范。
1.0.2 本规范适用于新建、改建、扩建工程中的钢结构防火涂料施工。
1.0.3 防火涂料工程施工应遵循本规范，并应符合国家有关法律法规、标准和规定。
2. 施工准备2.1 材料要求2.1.1 防火涂料应符合国家相关标准和规定，并应有生产厂家提供的产品质量合格证、检测报告等技术资料。
2.1.2 施工工具和设备应齐全，性能稳定，满足施工要求。
2.2 施工环境要求2.2.1 施工环境应满足防火涂料施工要求，如温度、湿度、通风等。
2.2.2 施工场地应清理干净，无油污、灰尘、水分等影响施工的质量。
2.2.3 施工过程中，应采取措施防止外界因素影响施工质量，如防止雨、阳光直射等。
3. 施工方法3.1 涂装前处理3.1.1 钢结构表面应进行除锈、清洁处理，并应根据需要进行防锈处理。
3.1.2 钢结构表面的缝隙、孔洞等应使用防火涂料或其他防火材料填补。
3.2 涂装施工3.2.1 防火涂料施工应按照说明书或施工方案进行，涂装应均匀，无流淌、漏涂等现象。
3.2.2 涂装过程中，应采取措施防止防火涂料受到污染。
3.2.3 涂装完成后，应进行验收，确保涂层厚度、均匀度等满足设计要求。
4. 施工质量验收4.1 涂层厚度4.1.1 涂层厚度应符合设计要求和规范要求，采用专用仪器进行测量。
4.1.2 涂层厚度应均匀，无明显差异。
4.2 涂层外观4.2.1 涂层应均匀、光滑，无明显流淌、漏涂、针孔等现象。
4.2.2 涂层颜色应一致，无明显色差。
4.3 涂层附着力4.3.1 涂层与钢结构表面的附着力应满足规范要求，采用专用仪器进行检测。
4.3.2 涂层附着力应良好，无明显剥离、起皮等现象。
5. 施工安全与环保5.1 施工人员应经过培训，熟悉防火涂料的施工方法和注意事项。
5.2 施工过程中，应做好个人防护，如佩戴防护眼镜、手套、口罩等。
最新防火涂料规范要求

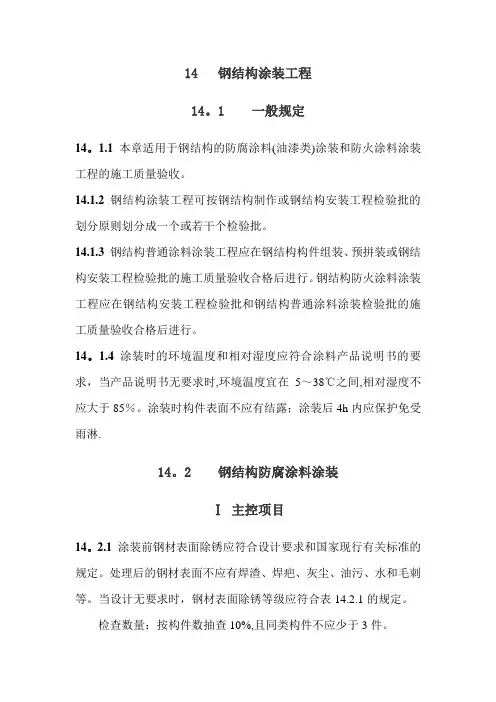

14 钢结构涂装工程14。
1 一般规定14。
1.1本章适用于钢结构的防腐涂料(油漆类)涂装和防火涂料涂装工程的施工质量验收。
14.1.2钢结构涂装工程可按钢结构制作或钢结构安装工程检验批的划分原则划分成一个或若干个检验批。
14.1.3钢结构普通涂料涂装工程应在钢结构构件组装、预拼装或钢结构安装工程检验批的施工质量验收合格后进行。
钢结构防火涂料涂装工程应在钢结构安装工程检验批和钢结构普通涂料涂装检验批的施工质量验收合格后进行。
14。
1.4涂装时的环境温度和相对湿度应符合涂料产品说明书的要求，当产品说明书无要求时,环境温度宜在5～38℃之间,相对湿度不应大于85％。
涂装时构件表面不应有结露；涂装后4h内应保护免受雨淋.14。
2 钢结构防腐涂料涂装Ⅰ主控项目14。
2.1涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。
处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。
当设计无要求时，钢材表面除锈等级应符合表14.2.1的规定。
检查数量：按构件数抽查10%,且同类构件不应少于3件。
检验方法：用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB 8923规定的图片对照观察检查。
表14.2.1 各种底漆或防锈漆要求最低的除锈等级14.2。
2 涂料、涂装遍数、涂层厚度均应符合设计要求.当设计对涂层厚度无要求时，涂层干漆膜总厚度:室外应为150μm,室内应为125μm，其允许偏差为-25μm.每遍涂层干漆膜厚度的允许偏差为-5μm。
检查数量：按构件数抽查10％，且同类构件不应少于3件。
检验方法：用干漆膜测厚仪检查.每个构件检测5处,每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值.Ⅱ一般项目14.2。
3构件表面不应误涂、漏涂，涂层不应脱皮和返锈等。
涂层应均匀、无明显皱皮、流坠、针眼和气泡等。
检查数量:全数检查。
检验方法：观察检查.14.2。
4当钢结构处在有腐蚀介质环境或外露且设计有要求时,应进行涂层附着力测试，在检测处范围内,当涂层完整程度达到70％以上时，涂层附着力达到合格质量标准的要求.检查数量：按构件数抽查1%,且不应少于3件，每件测3处。
钢结构防火涂料施工验收规范doc规范
钢结构防火涂料施工验收规范doc规范1 总则1.0.1 为贯彻落实国家有关建筑设计防火规范和技术标准，规范钢结构防火涂料的施工和验收工作，减少火灾危害，维护消防安全,特制订本规范.1.0。
2 本规范规定了钢结构防火涂料的施工要求和竣工验收等内容。
本规范适用于建筑物和构筑物钢结构防火涂料的施工和验收.1.0.3 钢结构防火涂料的施工和验收，除遵守本规范外，尚应遵守国家有关标准和规定. 2 钢结构防火涂料施工要求2.1 一般规定2。
1。
1 钢结构防火涂料工程应由具有相应资质的施工单位或生产单位进行施工。
2。
1。
2 进入施工现场的各种钢结构防火涂料产品，应具有生产厂家提供的型式认可证书、型式检验报告、产品合格证、产品说明书、施工工艺等技术资料.2。
1。
3 施工前,钢结构表面应除锈，并根据使用要求确定防锈处理。
除锈和防锈处理应符合现行国家有关规定。
2.1.4 钢结构表面的粉尘、油污等应清除干净，其连接处的缝隙应用防火涂料或其他防火材料补堵平后方可施工。
2.1。
5 防火涂料宜在室内装修之前和不被后继工程所损坏的条件下进行施工。
在养护期内的涂层,应防止雨淋、水冲、脏物污染和磕碰。
2.1.6 钢结构防火涂料施工的环境温度和相对湿度应符合涂料产品说明书的要求。
若无要求时，水性涂料施工过程中和涂层干燥固化前，环境温度宜保持在5至38?,溶剂型涂料宜保持在-5至38?.相对湿度不宜大于90％，空气应流通。
当气温过低、风速大于5m/s、雨天或构件表面有结露时,不宜作业。
2.1。
7 在涂料施工前应根据工程的结构及现场条件提出具体可行的施工组织设计方案，并按施工单位质量手册、程序文件、作业指导书的规定和生产厂家的涂料施工工艺进行施工.2.1.8 用测厚仪测量构件涂层厚度时，测量点应均匀布置,对线状构件如钢梁、钢柱等每延米测量点数不应少于两点；对面状构件如钢板等每平方米测量点数不应少于五点。
2。
1。
9 在施工中必须对全部过程,包括隐蔽工程部位情况作出详细记录。
钢结构防火涂料的施工规范
钢结构防火涂料的施工规范第一节一般规定第３．１．１条钢结构防火喷涂保护应由经过培训合格的专业施工队施工。
施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行.第３．１．２条当钢结构安装就位，与其相连的吊杆、马道、管架及其他相关连的构件安装完毕，并经验收合格后,方可进行防火涂料施工。
第３．１．３条施工前，钢结构表面应除锈，并根据使用要求确定防锈处理.除锈和防锈处理应符合现行《钢结构工程施工与验收规范》中有关规定。
第３．１．４条钢结构表面的杂物应清除干净，其连接处的缝隙应用防火涂料或其他防火材料填补堵平后方可施工。
第３．１．５条施工防火涂料应在室内装修之前和不被后继工程所损坏的条件下进行。
施工时，对不需作防火保护的部位和其他物件应进行遮蔽保护，刚施工的涂层，应防止脏液污染和机械撞击。
第３．１．６条施工过程中和涂层干燥固化前,环境温度宜保持在５～３８℃,相对湿度不宜大于９０％，空气应流通。
当风速大于５ｍ燉ｓ，或雨天和构件表面有结露时，不宜作业。
第二节质量要求第３．２．１条用于保护钢结构的防火涂料必须有国家检测机构的耐火极限检测报告和理化性能检测报告，必须有防火监督部门核发的生产许可证和生产厂方的产品合格证。
第３．２．２条钢结构防火涂料出厂时，产品质量应符合有关标准的规定。
并应附有涂料品种名称、技术性能、制造批号、贮存期限和使用说明.第３．２．３条防火涂料中的底层和面层涂料应相互配套,底层涂料不得锈蚀钢材.第３．２．４条在同一工程中，每使用１００ｔ薄涂型钢结构防火涂料应抽样检测一次粘结强度；每使用５００ｔ厚涂型钢结构防火涂料应抽样检测一次粘结强度和抗压强度。
第三节薄涂型钢结构防火涂料施工第３．３．１条薄涂型钢结构防火涂料的底涂层（或主涂层）宜采用重力式喷枪喷涂，其压力约为０．４ＭＰａ。
局部修补和小面积施工，可用手工抹涂.面层装饰涂料可刚涂、喷涂或滚涂.第３．３．２条双组份装的涂料，应按说明书规定在现场调配；单组份装的涂料也应充分搅拌。
钢结构防火涂料验收
1.目测法：检测涂料品种、颜色胶裂缝等情况。
2.工具检测法：用测厚针或卡尺检测涂层厚度，用0.75-1kg榔头轻击涂层其强度和空鼓现象，用1m直尺检测涂层平直度。
二、钢结构防火涂料验收标准1.涂层厚度应符合设计要求，如厚度低于原订标准，必须大于原订标准的85%，且厚度不足部位的连续面积长度不大于1m，并在5m范围内不再出现类似情况。
2.涂层应完全闭合，不应露底、漏涂。
3.涂层不宜出现裂缝，如有个别裂缝其宽度不应大于1mm。
4.涂层与钢基材之间和各涂层之间应粘结牢固，无空鼓、脱皮和松散等情况。
5.涂层表面应无乳突，有外观要求的部位，母线不直度和失园度充许偏差不应大于8mm。
钢结构防火涂料验收总结1.在施工现场可以对钢结构防火涂料进行的检验项目包括：在容器中的状态、外观与颜色、初期干燥抗裂性、涂层厚度。
2.耐火性能是钢结构防火涂料最为重要的技术性能，涂层厚度是在施工现场快速检测钢结构防火涂料施工质量的关键性能指标。
3.施工时钢结构防火涂料的实际喷涂厚度不能进行换算，必须根据耐火极限的检测数据确定。
4.在施工现场进行质量检测时，涂层厚度是否满足设计要求应以该批次钢结构防火涂料耐火极限的检测数据为依据。
5.在施工现场进行涂层厚度检测时，应以单个构件所有测点的平均值作为该构件的涂层厚度。
涂层厚度是否符合设计要求的判定依据是：涂层厚度应满足涂料检验报告的厚度要求，且该检验报告的耐火极限应不低于被涂构件的设计耐火极限。
6.厚型和薄型钢结构防火涂料可以考虑试验室技术条件与施工现场的差异，并取85%的保证率进行涂层厚度计算。
而超薄型钢结构防火涂料的计算是否可以取85%的保证率进行涂层厚度计算，还需要大量的试验论证，才能得出科学的结论。
钢结构防火涂料施工技术及验收标准
钢结构防火涂料施工技术及验收标准钢结构在建筑、桥梁和其他工程中广泛应用，为确保其安全性和耐火性能，施工过程中的防火涂料应该得到严格的控制和验收。
本文将介绍钢结构防火涂料施工技术及验收标准，帮助相关从业人员提高施工质量和安全水平。
一、防火涂料施工技术防火涂料施工技术对保证钢结构的耐火性能至关重要。
下面将从涂料选择、预处理、施工方法等方面介绍防火涂料的施工技术。
1. 涂料选择在选择防火涂料时，应根据建筑物的设计要求和耐火时间来进行选择。
常见的防火涂料种类包括无机涂料、有机涂料和复合涂料等。
无机涂料具有耐高温和良好的防火性能，然而其施工成本相对较高；有机涂料则具有较低的施工成本和良好的装饰效果。
根据具体情况进行合理选择。
2. 预处理钢结构表面准备是施工阶段中的重要步骤。
在进行防火涂料施工前，必须对钢结构表面进行清洁和预处理工作。
清洁可采用喷砂或刷洗的方式，确保表面光洁、无污染物和金属氧化物。
然后，使用除锈剂除去锈迹，并涂刷底漆以增强涂料附着力。
3. 施工方法防火涂料施工方法一般包括喷涂、刷涂和浸涂等。
不同的方法适用于不同的施工场合。
喷涂是最常用的施工方法之一，可以快速均匀地涂布在钢结构表面。
刷涂适用于较小面积和复杂形状的部位。
浸涂适用于某些特殊情况下，例如需要加固的结构。
二、验收标准钢结构防火涂料施工完成后，应进行严格的验收以确保涂层的质量和耐火性能。
下面将介绍钢结构防火涂料的验收标准。
1. 外观验收首先要对涂料的外观进行检查。
涂料应无明显剥落、裂纹和气泡等现象。
涂层的颜色应与设计要求相符合，无显著色差。
若发现问题，应及时进行修复或重涂。
2. 厚度测量涂层厚度是评估涂料性能的关键指标之一。
应使用厚度仪进行测量，并与设计要求的涂层厚度进行比较。
如果涂层厚度不符合要求，应采取措施进行修复或重涂。
3. 耐火性能测试最后，应对涂层的耐火性能进行测试。
根据设计要求和耐火时间，进行燃烧试验或火焰穿透试验。
测试结果应满足建筑物的防火安全要求。
