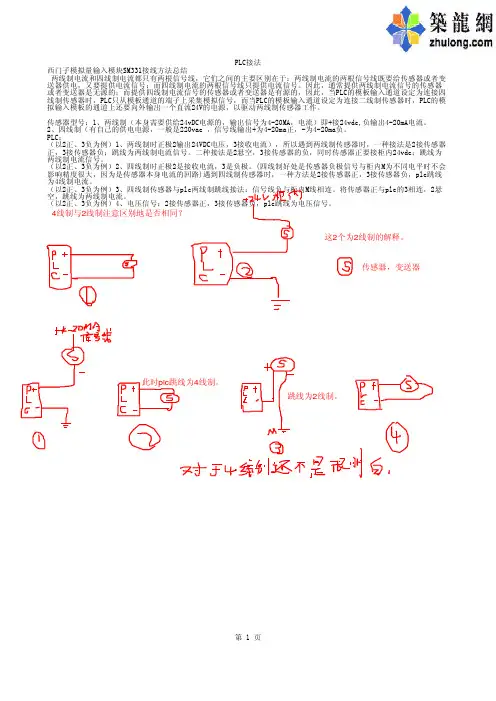

西门子模拟量输入模块SM331接线方法总结
P L C 接法西门子模拟量输入模块S M 331接线方法总结两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当P L C 的模板输入通道设定为连接四线制传感器时，P L C 只从模板通道的端子上采集模拟信号，而当P L C 的模板输入通道设定为连接二线制传感器时，P L C 的模拟输入模板的通道上还要向外输出一个直流24V 的电源，以驱动两线制传感器工作。
传感器型号：1、两线制（本身需要供给24v D C 电源的，输出信号为4-20M A ，电流）即+接24v d c ,负输出4-20m A 电流。
2、四线制（有自己的供电电源，一般是220v a c ，信号线输出+为4-20m a 正，-为4-20m a 负。
P L C ：（以2正、3负为例）1、两线制时正极2输出24V D C 电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。
二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24v d c ；跳线为两线制电流信号。
（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。
(四线制好处是传感器负极信号与柜内M 为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，p l c 跳线为4线制电流。
（以2正、3负为例）3、四线制传感器与pl c 两线制跳线接法：信号线负与柜内M 线相连。
将传感器正与p l c 的3相连，2悬空，跳线为两线制电流。
（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，p l c 跳线为电压信号。
第 1 页4线制与2线制注意区别地是否相同？这2个为2线制的解释。

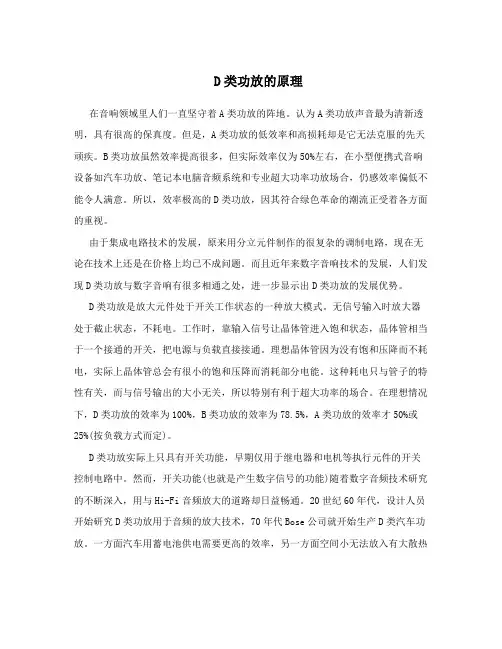

D类功放的原理
D类功放的原理在音响领域里人们一直坚守着A类功放的阵地。
认为A类功放声音最为清新透明，具有很高的保真度。
但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。
B类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。
所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。
由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。
而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。
D类功放是放大元件处于开关工作状态的一种放大模式。
无信号输入时放大器处于截止状态，不耗电。
工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。
理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。
这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。
在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%(按负载方式而定)。
D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。
然而，开关功能(也就是产生数字信号的功能)随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。
20世纪60年代，设计人员开始研究D类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。
一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。
其中关键的一步就是对音频信号的调制。
图1是D类功放的基本结构，可分为三个部分:图, D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成。
K-MOD01 DPModBus网桥通讯模块使用说明书
HOLLiAS MACS -K系列模块2014年5月B版HOLLiAS MAC-K系列手册- K-MOD01 DP/Modbus网桥通讯模块使用说明书重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。
警告图标：表示存在风险，可能会导致安全隐患。
提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。
目录1.概述 (1)2.接口说明 (4)2.1编码开关设置 (4)2.2IO-BUS (5)2.3现场Modbus总线接口 (6)2.4模块地址跳线 (9)2.5模块的防混设计 (9)3.指示灯说明 (9)4.功能说明 (11)4.1诊断功能 (11)4.2冗余功能 (12)5.工程应用 (14)5.1底座选型说明 (14)5.2现场配置说明 (14)5.2.1串行总线结构 (14)5.2.2拓扑结构及线缆长度 (15)5.2.3接地形式 (16)5.2.4终端 (16)5.2.5Modbus网络单网配置1 (16)5.2.6Modbus网络单网配置2 (17)5.2.7Modbus网络单网冗余配置1 (19)5.2.8Modbus网络单网冗余配置2 (21)5.2.9注意事项 (22)6.尺寸图 (23)7.技术指标 (23)K-MOD01DP/Modbus网桥通讯模块1.概述K-MOD01模块为K系列DCS系统中Profibus-DP/Modbus网桥通讯模块，支持Profibus-DP总线协议与Modbus协议，通过Profibus-DP总线与控制器进行组态参数与数据交换，实现DP从站功能，同时通过Modbus通讯协议获取或下发Modbus数据，从而实现将Modbus设备接入DCS系统。
模块通过采用螺钉固定在端子底座的安装方式，通过64针欧式连接器与K-PA T01或K-PAT21底座连接使用。
K-MOD01模块支持模块卡件冗余配置，支持带电热插拔(冗余和非冗余配置方式下均支持)，外壳G3防腐等级。
计算机系统主要由哪两部分组成
1.计算机系统主要由哪两部分组成？硬件结构主要有哪几大部分？答：计算机系统主要由硬件、软件两大部分组成，硬件结构从概念上来说主要由中央处理器（运算器、控制器）、存贮器、输入设备、输出设备等几大部分组成。
2.PLC、DCS的中文全称和英文全称分别是什么？答：PLC中文全称：可编程序逻辑控制器，英文全称：ProgrammablepLogicalpController 。
DCS中文全称：分散控制系统，英文全称：DistributedpControlpSystem。
3.一体化PLC和模块化PLC各有什么特点？答：一体化PLC通常为小型PLC，其I/O点数规模小，I/O、PS、CPU等都集中在一起，适合于单机自动化任务或简单的控制对象。
模块化PLC通常为中、大规模PLC，其I/O点数在几百点、几千点甚至上万点，所有I/O 以及PS、CPU、CP等等功能单元均做成独立的模块形式，根据需要以总线形式连接组合在一起，构成一个完整的系统，以实现复杂的自动控制任务。
4.PLC由哪几个部分组成？答：PLC的基本组成部分有：电源模块、CPU模块、I/O模块、编程器、编程软件工具包等，根据不同类型的系统，一般还会有安装机架（底板）、通讯模板、智能模板、接口模板等5.一般而言,PLC的I/O点数要冗余10%。
6.PLC设计规范中,RS232通讯的距离是为15m。
7.PLC的RS485专用通讯模块的通讯距离500m。
8.PLC采用典型的计算机结构，由中央处理器、存储器、输入输出接口电路和其它一些电路组成。
9.PLC的输入信号模式中，交流输入的电压大多采用AC110V或AC220V ，直流输入额定电压为DC24～48V。
10.PLC中CPU的主要作用是什么？答：CPU是PLC的主要部分，是系统的控制中枢，它接收并存储从编程器键入的用户程序和数据；检查电源、存储器、I/O以及警戒定时器的状态，并诊断用户程序的语法错误。
11.PLC在循环扫描周期内，将所需要输入输出信息存到预先准备好的一定区域，这个区域称为I/O镜像区。
有源、无源滤波器
有源、无源滤波器一、实验目的1、熟悉滤波器构成及其特性。
2、学会测量滤波器幅频特性的方法。
二、实验仪器1、双踪示波器1台2、信号源及频率计模块块3、抽样定理及滤波器模块 1块三、实验原理滤波器是一种能使有用频率信号通过而同时抑制（或大为衰减）无用频率信号的电子装置。
工程上常用它作信号处理、数据传送和抑制干扰等。
这里主要是讨论模拟滤波器。
以往这种滤波电路主要采用无源元件R 、L 和C 组成，60年代以来，集成运放获得了迅速发展，由它和R 、C 组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压增益和输入阻抗均很高，输出阻抗又低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
但是，集成运放的带宽有限，所以目前有源滤波电路的工作频率难以做得很高，这是它的不足之处。
基本概念及初步定义 1、初步定义滤波电路的一般结构如图4-1所示。
图中的)(1t v 表示输入信号，)(0t v 为输出信号。
假设滤波器是一个线性时不变网络，则在复频域内有A （s ）＝Vo(s)/Vi(s)图4-1 滤波器电路的一般结构式中A （s ）是滤波电路的电压传递函数，一般为复数。
对于实际频率来说（s=jω）则有A （j ω）＝│A （j ω）│ej φ(ω) （4-1） 这里│A （j ω）│为传递函数的模，φ(ω)为其相位角。
二阶RC 滤波器的传输函数如下表所示：此外，在滤波电路中关心的另一个量是时延τ（ω），它定义为)()()(s d d ωωϕωτ-= （4-2） 通常用幅频响应来表征一个滤波电路的特性，欲使信号通过滤波器的失真很小，则相位和时延响应亦需考虑。
当相位响应φ(ω)作线性变化，即时延响应τ(ω）为常数时，输出信号才可能避免失真。
2.滤波电路的分类对于幅频响应，通常把能够通过的信号频率范围定义为通带，而把受阻或衰减的信号频率范围称为阻带，通带和阻带的界限频率叫做截止频率fc 。
开关量检测系统自诊断技术与实现方法
开关量检测系统自诊断技术与实现方法发布时间：2021-01-27T03:55:16.712Z 来源：《中国电业》（发电）》2020年第24期作者：李留妹马啟田[导读] 开关量检测技术是智能仪表进行信息传递的最佳保障，其不仅操作简便，可靠性强，而且应用成本也是十分低。
广东优科检测认证有限公司广东东莞 523000摘要：开关量检测技术是智能仪表进行信息传递的最佳保障，其不仅操作简便，可靠性强，而且应用成本也是十分低。
但是其在实际应用过程中也存有很多问题，尤其在短路或开路状态中，系统的接口电路就会出现大量功能消耗或检测功能失效等情况。
因此，要想规避这种问题的产生，就要采取先进实用的自诊断技术来对开关量检测系统的接口状态进行全面的检测和诊断。
本文也会针对开关量检测系统的设计以及自诊断技术的实现进行着重分析，以便相关人士参考。
关键词：开关量检测系统；自诊断技术；实现方案开关量检测系统是连接单片机与流量计的最佳载体，其不仅可以对流量计所发出的脉冲信号进行接收和处理，并将处理后的信号转换成计量信息。
而且还能精确的对传输信号线的连通性进行科学诊断，进以最大化保证开关量信号检测的准确性。
因此，在当前智能仪表信息传递领域中，开关量检测系统的应用范围十分宽泛，但是其在实际应用过程中也存有一定的缺陷和不足，基于此，应优化系统设计架构的同时，采取科学实用的自诊断技术对系统接口状态进行全面的检测，进一步发挥应用优势。
1.系统架构设计1.1开关量检测模块设计该模块主要是由两个外部接口和两个内部接口所组成，其中，前者包括断线检测控制接口和计量脉冲信号的输入接口；而后者则包括供电控制接口和信号检测接口。
其中单片机与两个内部接口相连接，以便可以对开关量检测模块进行开关信号检测及供电控制。
另外，要想进一步突出该模块的控制功能，在设计过程中，还要利用检测信号线、控制信号线和GND线来将其与信号转换模块和断线检测模块进行连接[1]。
1.2电压保护模块设计该模块的应用功能可以对高于系统电压的输入信号进行有效的隔离，进以确保控制器内部的硬件不会遭到电路所损坏。
纯电动汽车整车控制器（VCU）设计方案
纯电动汽车整车控制器（VCU）设计⽅案纯电动汽车整车控制器设计⽅案书⽬录1 整车控制器控制功能和原理 (1)2 电动汽车动⼒总成分布式⽹络架构 (2)3 整车控制器开发流程 (3)3.1 整车及控制策略仿真 (3)3.2 整车软硬件开发 (4)3.2.1 整车控制器的硬件开发 (5)3.2.2 整车控制器的软件开发 (8)3.3 整车控制器的硬件在环测试 (9)3.4 整车控制器标定 (11)3.4.1 整车控制器的标定系统 (11)3.4.2 电动汽车整车控制器的标定流程 (12)1整车控制器控制功能和原理电动汽车是由多个⼦系统构成的⼀个复杂系统，主要包括电池、电机、变速箱、制动等动⼒系统，以及其它附件如空调、助⼒转向、DCDC及充电机等。
各⼦系统⼏乎都通过⾃⼰的控制单元来完成各⾃功能和⽬标。
为了满⾜整车动⼒性、经济性、安全性和舒适性的⽬标，⼀⽅⾯必须具有智能化的⼈车交互接⼝，另⼀⽅⾯，各系统还必须彼此协作，优化匹配。
因此，纯电动汽车必须需要⼀个整车控制器来管理纯电动汽车中的各个部件。
纯电动车辆以整车控制器为主节点、基于⾼速CAN总线的分布式动⼒系统控制⽹络，通过该⽹络，整车控制器可以对纯电动车辆动⼒链的各个环节进⾏管理、协调和监控，提⾼整车能量利⽤效率，确保车辆安全性和可靠性。
整车控制器的功能如下：1)车辆驾驶：采集司机的驾驶需求，管理车辆的动⼒。
2)⽹络管理：监控通信⽹络，信息调度，信息汇总，⽹关。
3)故障诊断处理：诊断传感器、执⾏器和系统其他部件的故障，并进⾏相应的故障处理，按照标准格式存储故障码。
4)在线配置和维护：通过车载标准CAN端⼝，进⾏控制参数修改，匹配标定，功能配置，监控，基于标准接⼝的调试能⼒等。
5)能量管理：通过对电动汽车车载耗能系统（如空调、电动泵等）的协调和管理，以获得最佳的能量利⽤率。
6)功率分配：通过综合电池的SOC、温度、电压、电流和电机的温度等车辆信息计算电机功率的分配，进⾏车辆的驱动和制动能量回馈控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
926接口模拟模块927模拟模块目录928内容 – 模拟模块 页功能选择 930 通用信息 932信号调节器0..10 V / 4..20 mA0..10 V / 0..10 V 和4..20m A 或 ± 10 V / ±10 V±10 V / ±10 V 或 0..10 V / 0..10 V 4..20 mA / 0..10 V4..20 mA / 0..10 V 或 4..20 mA 或 0..20 mA / 0..20 mA 0..20 mA / 0..20 mA 或 4..20 mA / 4..20 mAdipos E-3-AKT 0002 dipos E-3-AKT 0005dipos E-3-AKT 0101 dipos E-3-AKT 0200 dipos E-3-AKT 0205dipos E-3-AKT 0303935 935 936 936 937937 用于PT100传感器 的RTD 温度测量调节器3 线制 PT1004 线制 PT100 3 线制 PT100 4 线制 PT100 3 线制 PT100dipos E-2-PT 3xx00 dipos E-2-PT 4xx00 dipos E-2-PT 3xx07 dipos E-2-PT 4xx07 dipos E-2-PT 3xx08 939 939 939 939 939 热电偶温度传感器用于J 型 用于K 型 dipos E-2-TC 0xx08 dipos E-2-TC 1xx08 940 940 功能模块限定值监控0…20 mA / 半导体开关输出 ± 10 V / 2 个常开触点 ± 20 mA / 2 个常开触点dipos E-4-UET 311T dipos E-4-UET 0110 dipos E-4-UET 0410 942 943 943 稳压电源24 V DC / 10 Vdipos E-2 KSQ945929模拟模块 目录内容页码功能输入数据 输出数据 0…10 V 4…20 mA 0…10 V 0…10 V ± 10 V ± 10 V 4…20 mA 0…10 V 4…20 mA 4…20 mA 用于模拟信号的隔离变送器0…20 mA 0…20 mA 3 线制 PT100 0…10 V 4 线制 PT100 0…10 V 3 线制 PT100 0…20 mA / 4…20 mA 4 线制 PT100 0…20 mA / 4…20 mA 用于PT100的温度测量传感器3 线制 PT100 0…10 V / 0…20 mA / 4…20 mA Type J 0…10 V / 0…20 mA / 4…20 mA 热电偶温度传感器 Type K 0…10 V / 0…20 mA / 4…20 mA 0…20 mA 半导体开关输出 ± 10 V 2个常开触点 模拟信号 限值监控 ± 20 mA 2个常开触点 稳压电源 10 V24 V DC 10 V / 0…30 mA930模拟模块 功能选择模块底 座模块底 座模块底 座模块底 座底 座d i p o s E -3-A K T 0002d i p o s E -3-A K T 0005d i p o s E -3-A K T 0101d i p o s E -3-A K T 0200d i p o s E -3-A K T 0205d i p o s E -3-A K T 0303d i p o s M -3 A K T S S Wd i p o s M -3 A K T F S Wd i p o s E -2-P T 3X X 00d i p o s E -2-P T 4X X 00d i p o s E -2-P T 3X X 07d i p o s E -2-P T 4X X 07d i p o s E -2-P T 3X X 08d i p o s M -2 P T S S Wd i p o s M -2 P T F S Wd i p o s E -2-T C 0X X 08d i p o s E -2-T C 1X X 08d i p o s M -2 T C S S Wd i p o s M -2 T C F S Wd i p o s E -4-U E T 0311Td i p o s E -4-U E T 0110d i p o s E -4-U E T 0410d i p o s M -4 S S Wd i p o s M -4 F S Wd i p o s E -2-K S Qd i p o s M -2 K S Q S S W d i p o s M -2 K S Q F S W935 935 936 936 937 937 935 935 939 939 939939939939939940940940940942 943 943 942 942945945945● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●●●●931模拟模块 功能选择Wieland信号调节器，用于测量技术、控制技术和调整技术现代自动化的基础是物理量例如温度、压力、速度或湿度的处理和传输。
为了获得这些参数,使用相应的传感器，将参数同时转换成可测量的电气标准化信号。
经常采用的信号是0-10 V、+10 V、0-20 mA和4-20 mA。
同样，控制器或控制系统提供这些标准化信号，以作为执行器和指示器的参数。
在参数纪录地点与处理地点之间存在一定的距离，而且传输线路也经常处于恶劣的工业环境中。
Wieland信号调节器在此提供了安全传输这些相关弱信号的方案。
通过先进的技术防止电阻性、电感性或电容性骚扰信号或者接地环路，保证了与标准的逻辑信号的电气隔离。
输入和输出信号由与电源实现电气隔离的完善的DC/DC转换器提供。
除了标准信号调节器外，也提供具有Pt-传感器和热电偶的温度输入模块。
所有系列产品均安装在标准的DIN导轨上。
dipos系列产品出类拔萃。
在这些产品中除了现有功能外，还可实现附加功能。
Dipos转换器设备具有以下优点：□外形宽度从12.5 mm起□模数化系统□带插拔的永久性连接□通过罩壳封闭，以防止非授权接触确保整定的安全□4 kV绝缘电压□100%接地连接□通过桥接复制各种信号和供电电位□螺钉或弹簧夹接线□单通道标记和组标记产品族dipos AKT标准信号调节器可装配到具有3-路绝缘的TS 35导轨上。
dipos Pt适用于Pt 100、Pt1000和Ni-温度传感器的温度调制器系列提供下列型号：□一个温度输入范围/一个标准信号输出□两个固定温度输入范围/两个标准信号输出；输入/输出性能可自由选择□四个可自由选择的温度输入范围/两个带或不带接线中断识别功能的标准信号输出dipos TCJ或K型热电偶传感器的温度传感器系列提供下列型号：□两个固定温度输入范围/两个标准信号输出；输入/输出性能可自由选择dipos UET由转换点发生的阈值决定的绝缘保护停堆放大器。
各自的阈值通过LCD显示。
测量值输入无电势。
932三根电缆的电阻和各自的连接器电阻必须准确匹配。
0.35欧姆的差异就会产生1度的误差（Pt100）。
在这里即使是在调试时进行了校正，也只能补偿各个状态，却不能补偿因温度而引起的误差源。
Pt 传感器的2-/3-/4-线接线技术Wieland 供货计划提供各种接线技术的仪器。
根据精确度要求采用相应的技术。
下面将进一步描述具体的测量种类。
2-线接线的明显优点在于接线时间最少。
但应注意的是，这种测量方法可能产生较大的误差。
在Pt100转换器中，1欧姆的附加电阻就足以产生2.5o C 的误差。
这一误差表现为偏移（零点偏移）。
导线电阻、接触电阻、焊点、插头等可引起电阻提高。
为了补偿这些误差，Wieland 产品系列提供一个零校正功能。
但在运行中这并不能防止由于温度变化而引起的误差。
在实践中只有当不提出高的精确度要求时才建议采用2-线接线。
在4-线接线中，两根线进行温度测量，另外两根通过电阻元件测量发生的高电阻电压降。
所有由于接触电阻或线路电阻而出现的影响均可完全消除。
每欧姆电阻最大误差为0.004%。
实际中对输出参数不产生影响。
如果电阻具有不同的数值以及不同的应用条件，误差与此并不相关。
在3-线接线中，3个传感器电缆中的一个线路用于测量线路电阻和接触电阻。
附加电阻的影响可因此而最大限度地消除。
不过，这只能必须满足下列一个条件，也是常常不注意的条件：933绝缘电阻对温度测量的影响用于电阻温度计中的温度计设计和热电偶元件的特性有可能导致测量误差。
这取决于温度计的类型和制造商。
最常出现的误差源是温度计中的绝缘电阻。
绝缘电阻太低，就会严重破坏测量结果。
低电阻绝缘的原因有可能是热、振动引起，也有可能是受物理、化学或放射性影响。
用Pt100测量Pt100元件是一种低电阻传感器。
绝缘电阻太低则影响测量。
通过热电偶测量 受热电偶结构的限制，由于绝缘电阻过小会产生其它潜在的误差。
热电偶EMF（电动力）在低绝缘电阻下对干扰没有特别的敏感性。
问题在于，由于绝缘电阻太小而产生一个新的测量点。
如果此测量点位于现有测量点的附近，影响则极小。
如果它处于与测量点有温差的位置，测量误差就有可能明显。
后果是，传感器断开几乎就再也不可能诊断出来。
温度传感器图中表示了连接到信号调节器模块的Pt100电路图。
除了流过传感器的电流外，在通常情况下并无意义的电流也流过绝缘电阻RISO1。
如果绝缘电阻下降，流过绝缘电阻的电流比例也就自然提高。
由于信号调节器模块提供的电流保持恒定，因此，电压降就会减小。
RTD 信号调节器模块不管是否带还是不带电气绝缘功能工作，其结果都会使温度测量值过低。
在无电气绝缘的工作中，传感器与大地之间的绝缘电阻过低可造成漏电电流，同时也导致温度显示值过低。
绝缘的信号调节器则排除了这一点。
温度传感器934模拟模块 通用信息信号调节器无分断电流不流过Pt100 信号调节器特性：● 模块化 的模拟技术 ● 4 kV 绝缘电压 ● 卓越的稳定性● 用于恶劣的环境条件 ● 可插接功能 ● 可密封 ● 编码选项● 综合的接地屏蔽连接尺寸(mm): 宽 x 高 x 深 17.5 x 100 x 100dipos E-3-AKT 0002输入/输出: 0...10 V / 4...20 mA 认证:dipos E-3-AKT 0005输入/输出: ± 10 V / ± 10 V * 或 输入/输出: 0...10 V / 0...10 V 和 4...20 mA 认证:描述 型号 订货号 包装数量 型号 订货号 包装数量dipos AKT dipos E-3-AKT 0002 82.031.0002.0 1 dipos E-3-AKT 0005 82.031.0005.0 1 * ± 10 V 输入,只有± 10 V 输出 所要求的匹配模块支架 参见附件 参见附件 技术参数 测量输入 电压信号 0...10 V (± 20 V 允许输入信号) 0...10 V / ± 10V (± 20 V 允许输入信号) 输入电阻 1 M 欧姆 1 M 欧姆 电流信号 输入电阻 测量输出 电压信号 0...10 V / ± 10 V 负载（用于电压信号） 最大. 5 mA 电流信号 4...20 mA 4...20 mA 负载（用于电流信号） 0...500 欧姆 (注意负载误差) 0...500 欧姆 (注意负载误差) 输出余波 最大. 15 mVss 最大. 15 mVss 测量精度传输误差 上限值的+0.1%（在20o C 的环境温度下） 上限值的+0.1%（在20o C 的环境温度下）温度常数 最大200ppm/K （上限值） 最大200ppm/K （上限值） 负载误差 < 0.02% / 100 欧姆 （在100欧姆的负载下补偿） < 0.02% / 100 欧姆 （在100欧姆的负载下补偿） 极限频率 约. 500 Hz (-3 dB) 约. 500 Hz (-3 dB) 零点/量程调节范围 约测量范围的2% 约测量范围的2% 电气绝缘 试验电压（输入、输出、电源电压） 3 x 4 kV / 50 Hz, 最小1 3 x 4 kV / 50 Hz, 最小1 冲击电压（输入、输出、电源电压） 3 x 6 kV 1.2 / 50 µs 3 x 6 kV 1.2 / 50 µs 电介质强度 2 k Veff (到支承导轨的端子) 2 k Veff (到支承导轨的端子) 一般参数 电源电压 Uv 24 V DC +25% / -20%, 极性保护 24 V DC +25% / -20%, 极性保护 U V 输入，极性接反保护 EN 61000–4–2/3/4/5/6 功耗（在U V 24 V 下） 约. 50 mA + 输出电流 约. 50 mA + 输出电流 温度范围 • 环境工作温度 0...60 °C (在Uv 24 V 时) 0...60 °C (在 Uv 24 V) • 贮存 -25...+60°C -25...+60°C • 运输 -25...+70°C -25...+70°C 标准/规范 DIN EN 50178, EMC 指令 89/336/EWG DIN EN 50178；EMC 指令 89/336/EWG 认证 EMC 发射干扰 EN 55022/Kl. B, EN 61000-6-3, CISPR 22/Kl. B EN 55022/Kl. B, EN 61000-6-3, CISPR 22/Kl. B 抗扰度 EN 61000-4-2/3/4/5/6 EN 61000-4-2/3/4/5/6 附件 模块支架，结构宽度17.5 mm ，每侧6个接线端 – 螺钉端子 80.060.1010.1 1 80.060.1010.1 1 –弹簧夹端子 80.060.1011.1 1 80.060.1011.1 1 代码条 Z5.563.0453.0 25 Z5.563.0453.0 25 桥接插头 Z8.000.0229.5 50 Z8.000.0229.5 50 标记牌，大，白，空白 04.249.4053.0 5 04.249.4053.0 5 标记牌，小，红，空白 04.249.1053.0 5 04.249.1053.0 5蓝,空白 04.249.1553.0 5 04.249.1553.0 5 白,空白 04.249.2053.0 5 04.249.2053.0 5标记板 fasis BM 80.063.8001.0 10 fasis BM 80.063.8001.0 10模拟模块信号调节器diposAKT特性• 模块化模拟技术 • 4 kV 绝缘电压 • 卓越的稳定性• 用于恶劣的环境条件 • 可插接功能 • 可密封 • 可编码• 用于和整合PE 的屏蔽连接尺寸(mm): 宽 x 高 x 深 17.5 x 100 x 100dipos E-3-AKT 0101输入/输出: ± 10 V / ±10 V * or 输入/输出: 0...10 V / 0...10 V认证:dipos E-3-AKT 0200输入/输出: 4...20 mA / 0...10 V 认证:描述 型号 订货号 包装数量 型号 订货号 包装数量dipos AKT dipos E-3-AKT 0101 82.031.0101.0 1 dipos E-3-AKT 0200 82.031.0200.0 1 *± 10 V 输入,只有± 10 V 输出所要求的匹配模块支架 参见附件 参见附件 技术参数 测量输入 电压信号 ± 10 V / 0 10 V (± 20 V 允许输入电压范围用于电压信号)输入电阻 1 M 欧姆 电流信号输入电阻 4...20 mA 55 欧姆测量输出 电压信号 ± 10 V / 0...10 V 0...10 V 负载（用于电压信号） 最大. 5 mA 最大. 5 mA 电流信号负载（用于电流信号） 0...500 欧姆 (注意负载误差) 输出余波 最大. 15 mVss 测量精度 传输误差 上限值的+0.1%（在20o C 的环境温度下） 上限值的+0.1%（在20o C 的环境温度下） 温度常数 最大200ppm/K （上限值）最大200ppm/K （上限值） 负载误差 < 0.02% / 100 欧姆 （在100欧姆的负载下补偿） < 0.02% / 100 欧姆 （在100欧姆的负载下补偿） 极限频率 约. 500 Hz (–3 dB)约. 500 Hz (–3 dB) 零点/量程调节范围 约测量范围的+20% 约测量范围的+20% 电流分断 测试电压（输入、输出、电源电压） 3 x 4 kV / 50Hz, 最小1 3 x 4 kV / 50 Hz, 最小1 冲击电压（输入、输出、电源电压） 3 x 6 kV 1.2 / 50 µs 3 x 6 kV 1.2 / 50 µs 电介质强度 2 k Veff (到支承导轨的端子) 2 k Veff (到支承导轨的端子) 一般参数 电源电压 Uv 24 V DC +25% / –20%, 极性保护24 V DC +25% / –20%, 极性保护功耗（在U V 24 V 下） 约. 50 mA + 输出电流约. 50 mA + 输出电流 温度范围• 环境工作温度 0...60 °C (在Uv 24 V 时)0...60 °C (在Uv 24 V 时) •贮存 –25...+60°C –25...+60°C • 运输 –25...+70°C –25...+70°C标准/规格DIN EN 50178, EMC 指令 89/336/EWG DIN EN 50178；EMC 指令 89/336/EWG 认证EMV发射干扰 EN 55022/Kl. B, EN 61000-6-3, CISPR 22/Kl. B EN 55022/Kl. B, EN 61000-6-3, CISPR 22/Kl. B 抗干扰性 EN 61000-4-2/3/4/5/6EN 61000-4-2/3/4/5/6附件模块支架，结构宽度17.5 mm ，每面6个接线– 螺钉端子80.060.1010.1 180.060.1010.1 1 –带有弹簧连接的接线端子 80.060.1011.1 180.060.1011.1 1 代码条 Z5.563.0453.0 25Z5.563.0453.0 25 桥接插头Z8.000.0229.5 50Z8.000.0229.5 50 标识牌，大，白，空白 04.249.4053.0 504.249.4053.0 5 标识牌，小，红，空白 04.249.1053.0 504.249.1053.0 5 蓝,空白 04.249.1553.0 504.249.1553.0 5 白,空白 04.249.2053.0 504.249.2053.0 5特性• 模块化的模拟技术 • 4kV 绝缘电压 • 卓越的稳定性• 用于恶劣的环境条件 • 可插接功能 • 可密封 • 编码选项• 综合的接地的屏蔽连接尺寸(mm): 宽 x 高 x 深 6 x 63.2 x 91dipos E-3-AKT 0205输入/输出: 0...20 mA / 0...20 mA*或 输入/输出: 4...20 mA / 4...20 mA 和0...10 V认证:dipos E-3-AKT 0303输入/输出: 0...20 mA / 0...20 mA* 或 输入/输出: 4...20 mA / 4...20 mA认证:描述 型号 订货号 包装数量 型号 订货号 包装数量 dipos AKT dipos E-3-AKT 0205 82.031.0205.0 1dipos E-3-AKT 0303 82.031.0303.0 1* 在0...20 mA 输入,只有0...20 mA 输出 所要求的匹配模块支架 参见附件 参见附件技术参数 测量输入 电压信号 输入电阻 电流信号 4...20 mA / 0...20 mA4...20 mA / 0...20 mA 输入电阻 55 欧姆 / ± 70 mA 55 欧姆/ ± 70 mA(允许输入电压范围用于电流信号)(允许输入电压范围用于电流信号)测量输出电压信号 0...10 V 负载（用于电压信号） 最大. 5 mA 电流信号 4...20 mA / 0...20 mA4…20 mA / 0…20 mA负载（用于电流信号） 0...500 欧姆 (注意负载误差)0...500 欧姆 (注意负载误差) 输出的残余纹波 最大. 15 mVss 最大. 15 mVss测量精度 传输误差 上限值的+0.1%（在20o C 的环境温度下） 上限值的+1%（在20o C 的环境温度下） 温度常数 最大200ppm/K （上限值）最大200ppm/K （上限值）负载误差 < 0.02% / 100 欧姆 （在100欧姆的负载下补偿） < 0.02% / 100 欧姆 （在100欧姆的负载下补偿） 极限频率 约. 500 Hz (–3 dB)约. 500 Hz (–3 dB) 零点/量程调节范围 约测量范围的+20%约测量范围的+20% 电气绝缘 试验电压（输入、输出、电源电压） 3 x 4 kV / 50 Hz, 最小1 3 x 4 kV / 50 Hz, 最小1 冲击电压（输入、输出、电源电压） 3 x 6 kV 1.2 / 50 µs3 x 6 kV 1.2 / 50 µs电介质强度 2 kVeff (到支承导轨的端子) 2 kVeff (到支承导轨的端子) 一般参数 电源电压 Uv 24 V DC +25% / –20%, 极性保护24 V DC +25% / –20%, 极性保护功耗（在U V 24 V 下） 约. 50 mA + 输出电流约. 50 mA + 输出电流温度范围• 环境工作温度 0...60 °C (在Uv 24 V 时)0...60 °C (在Uv 24 V 时) • 贮存 –25...+60°C –25...+60°C • 运输 –25...+70°C–25...+70°C标准/规格DIN EN 50178, EMC 指令 89/336/EWG DIN EN 50178；EMC 指令 89/336/EWG认证EMV发射干扰 EN 55022/Kl. B, EN 61000-6-3, CISPR 22/Kl. B EN 55022/Kl. B, EN 61000-6-3, CISPR 22/Kl. B 抗干扰性 EN 61000-4-2/3/4/5/6EN 61000-4-2/3/4/5/6附件模块支架，结构宽度17.5 mm ，每面6个接线– 螺钉端子80.060.1010.1 180.060.1010.1 1–带有弹簧连接的接线端子 80.060.1011.1 180.060.1011.1 1代码条 Z5.563.0453.0 25Z5.563.0453.0 25桥接插头Z8.000.0229.5 50Z8.000.0229.5 50标记牌，大，白，空白 04.249.4053.0 504.249.4053.0 5 标记牌，小，红，空白 04.249.1053.0 504.249.1053.0 5 蓝,空白 04.249.1553.0 504.249.1553.0 5 白,空白04.249.2053.0 504.249.2053.0 5dipos AKT接线图尺寸图量程零点7=输入 1/8 = 输出 U• 外形宽度12.5 m • 3线制和4线制技术• 可选择电流输出(0...20 mA 和 4...20 mA) • 可调节零点/量程 • 断线识别• 输出端的过载信号，红LED尺寸(mm): 宽 x 高 x 深 12.5 x 100 x 100dipos E-2-PT用于Pt100 的温度测量传感器 认证:描述 输出信号 型号 订货号 包装数量 订货号dipos Pt100 RTD 温度测量传感器 XX = 01 0...100 °C 02 0...200 °C Pt100 3线制 0…10 V dipos E-2-PT 3XX00 82.011.30XX.0 103 0...300 °C Pt100 4线制 0…10 V dipos E-2-PT 4XX00 82.011.40XX.0 104 0...400 °C Pt100 3线制 0…20 mA / 4…20 mA (*) dipos E-2-PT 3XX07 82.011.37XX.0 105 0...500 °C Pt100 4线制 0…20 mA / 4…20 mA (*) dipos E-2-PT 4XX07 82.011.47XX.0 120 –50...+50 °C Pt100 3线制 0…10 V / 0…20 mA / 4…20 mA (*) dipos E-2-PT 3XX08 82.011.38XX.0 121 –100...+100 °C(*) 装运时状态 31 0 ...150 °C40 –50...+50 °C(*) / –100...+100 °C 41 0...100 °C(*) / 0...500 °C 所要求的匹配模块支架 参见附件 参见附件 技术参数 订购示范 测量输入 Pt100 3 线制, 输入0...400 °C, 输出 0...10 V 输入 Pt100符合 IEC 60751订货号. 82.011.3004.0 温度范围 –100...+100 °C / –50...+50 °C 0...100 °C/150 °C/200 °C/300 °C/400 °C/500 °C 供电电流 (Pt100) 约. 1 mA 测量输出 输出信号 0...10 V / 0…20 mA / 4…20 mA电压信号最大负载 5 mA电流信号负载 0...500 Ω(无负载误差)断线时的输出信号 电压输出 约. 13 V 电流输出 约. 26 mA 测量精度 传输误差 上限值≤ 0.2%(在20 °C 环境温度)最大温度系数 200 ppm/K (参考值为上限值)负载误差 (负载为100 Ω 时的偏差) < 0.02% / 100 Ω零点/量程调节范围 约为测量范围的3% 一般参数 电源数据 24 V DC +25% / –20%, 极性保护功耗 约. 15 mA + 输出电流 环境温度范围 0...60 °C （设备利用功率100%，串联连接） 标准，规格 DIN EN 50178, EMC 指令89/336/EWG EMV 发射干扰 EN 55022/Kl. B, EN 61000-6-1, CISPR 222/Kl. B抗干扰性 80.060.0010.1 1附件 模块支架, 结构宽度 12.5 mm, 每面4个接线 螺钉端子 80.060.0010.1 1带有弹簧连接的接线端子 80.060.0011.1 1代码条 Z5.563.0453.0 25桥接插头 Z8.000.0229.5 50标记牌 大, 白,空白 04.249.4053.0 5标记牌 小 红，空白 04.249.1053.0 5用于 PT 100 的RTD 温度测量传感器diposPt• 外形宽度12.5 m • 冷态补偿• 可选择电流输出(0...20 mA 和 4...20 mA) • 可调节零点/量程 • 断线识别• 输出过载信号，红LED图中所示为dipos pt100在模块前端有一个附加传感器。
