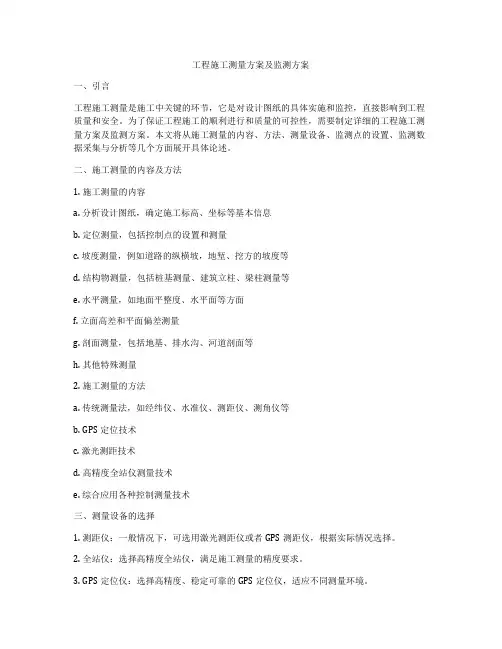

工程施工测量方案及监测方案一、引言工程施工测量是施工中关键的环节，它是对设计图纸的具体实施和监控，直接影响到工程质量和安全。
为了保证工程施工的顺利进行和质量的可控性，需要制定详细的工程施工测量方案及监测方案。
本文将从施工测量的内容、方法、测量设备、监测点的设置、监测数据采集与分析等几个方面展开具体论述。
二、施工测量的内容及方法1. 施工测量的内容a. 分析设计图纸，确定施工标高、坐标等基本信息b. 定位测量，包括控制点的设置和测量c. 坡度测量，例如道路的纵横坡，地堑、挖方的坡度等d. 结构物测量，包括桩基测量、建筑立柱、梁柱测量等e. 水平测量，如地面平整度、水平面等方面f. 立面高差和平面偏差测量g. 剖面测量，包括地基、排水沟、河道剖面等h. 其他特殊测量2. 施工测量的方法a. 传统测量法，如经纬仪、水准仪、测距仪、测角仪等b. GPS定位技术c. 激光测距技术d. 高精度全站仪测量技术e. 综合应用各种控制测量技术三、测量设备的选择1. 测距仪：一般情况下，可选用激光测距仪或者GPS测距仪，根据实际情况选择。
2. 全站仪：选择高精度全站仪，满足施工测量的精度要求。
3. GPS定位仪：选择高精度、稳定可靠的GPS定位仪，适应不同测量环境。
4. 水准仪：选择精度高、使用方便的水准仪。
5. 其他测量设备：根据实际需要，还可以选择其他测量设备如经纬仪、测角仪等。
四、监测点的设置1. 测量控制点：在工地周边、施工区域内设置控制点，用于测量施工区域内各种测量工作。
2. 监测点的设置：设置固定监测点，对施工期间可能出现的沉降、位移等进行实时监测。
3. 监测网格的设置：根据施工地形、结构特点，设置合理的监测网格，对工程施工中的各种变形进行监测。
五、监测数据采集与分析1. 数据采集：利用测量设备采集各项测量数据，确保测量的准确性和稳定性。
2. 数据存储：将采集的测量数据进行存储，以备将来数据分析和对比。
工程测量专项施工方案
工程测量专项施工方案一、施工前准备1、确定施工范围：详细了解工程所在地的地形、地貌和周边环境，确定施工范围及边界。
2、准备设备：根据工程需求准备测量仪器设备，包括测绘仪、全站仪、水准仪、GPS等。
3、测区环境考察：对测区的地形、地貌、土地利用状况、自然灾害情况进行调查和研究。
4、人员准备：组织人员进行专业技术培训，确保有足够的测量技术人员和相关技术保障人员。
5、编制施工方案：根据实际情况编制详细的施工测量方案，明确每个环节的施工内容、方法和要求。
二、施工测量1、地形测量：对工程所在地的地形进行详细的测量，包括地面高程、坡度、坡向等方面的测量。
2、地貌测量：根据工程设计要求，对地貌进行测量，包括地貌特征、地表覆盖情况、地形特征等。
3、边界测量：确定工程范围的边界，包括界桩设置、地块划分、界限标志等。
4、建筑测量：对建筑物进行详细的位置、形状、尺寸、高度等测量，为后续工程建设提供准确的数据。
5、管线测量：对地下管线进行测量，包括管线的位置、埋深、管径等数据的测量。
6、地下障碍物测量：对地下障碍物进行测量，包括地下管线、电缆、井盖等的位置和埋深测量。
7、附属设施测量：对地面上的附属设施进行测量，包括路灯、人行道、雨水口等。
三、测量数据处理1、测量数据录入：将测量得到的数据进行规范化录入，确保数据的准确性和可靠性。
2、数据处理：利用计算机软件对测量数据进行处理，进行各种数据分析和计算。
3、数据校对：对处理后的数据进行校对，确保数据的准确性和完整性。
4、数据输出：将经过处理的数据输出成图文报告，满足工程设计、施工等相关需求。
四、施工安全措施1、安全教育：对参与测量工作的人员进行安全教育培训，增强安全意识和责任意识。
2、防护措施：对施工现场进行细致的安全检查，设置明显的警示标志，确保测量作业的安全进行。
3、人身防护：对测量人员提供必要的人身防护装备，包括安全帽、安全鞋、反光背心等。
4、应急预案：制定和实施施工安全应急预案，应对可能发生的安全事故，确保施工安全。
施工测量方案范文
施工测量方案范文在施工过程中，测量是一项非常重要的工作。
它不仅涉及到测量施工的尺寸和位置，还可以确保施工过程的准确性和质量。
因此，制定一套科学合理的施工测量方案至关重要。
本文将介绍一个施工测量方案，包括测量方法、测量仪器的选择和应用、测量控制和验收等内容。
一、测量方法1.直接测量法：采用刻度尺、测深尺或其他直接测量工具，直接从测量对象上读取尺寸或深度。
2.间接测量法：采用几何原理和测量工具，通过测量一些与测量对象有固定关系的尺寸，再结合计算方法求得测量对象的尺寸。
二、测量仪器的选择和应用1.全站仪：适用于大地测量和工程测量，可测量水平角、垂直角和斜距，并能进行高程测量。
2.水准仪：适用于高程测量和控制，能够测量不同地点的高差。
3.测距仪：适用于线路测量和大地测量，能够快速测量出两个点之间的距离。
4.激光测距仪：适用于室内距离测量和放样工作，能够精确测量出两个点之间的距离。
三、测量控制1.确定测量基准：在工程测量中，必须要有一个确定的基准点，用来进行测量控制和计算。
一般选取现场固定的建筑物或地貌特征作为基准点。
2.建立控制网：通过设置一定数量的控制点，以方便后续进行测量工作，并保证测量的准确性和可靠性。
3.布设测量点：根据施工图纸确定需要测量的点位，并通过测量仪器进行测量和标记，以备后续的施工操作。
4.记录和处理数据：在测量过程中，需要记录和处理所得的数据，包括水平角、垂直角、斜距和高程等数据，以方便后续的测量和计算。
四、验收1.测量数据的比对和分析：对测量数据进行比对和分析，确保其准确性和可靠性，并尽量减小误差。
2.测量结果的检查和核实：对测量结果进行检查和核实，与设计图纸和规范进行比对，确保达到预期的测量结果。
3.编制测量报告：根据测量结果编制测量报告，包括测量图纸、数据表格和说明，以供相关人员查阅和使用。
施工测量方案是施工过程中的一个重要环节，它直接影响到施工质量和进度。
因此，在制定施工测量方案时，需要充分考虑工程的特点和波动因素，选择合适的测量仪器和方法，确保测量数据的准确性和可靠性，并通过验收来保证施工的准确性和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黄陂区军运会保障工程—美丽乡村带建设项目（ＥＰＣ）总承包施工测量方案编制人：审核人：审批人：编制单位：武汉市市政建设集团有限公司时间：2019年1月目录一、编制依据 (2)二、工程概况 (2)三、施测原则 (2)四、测量准备 (3)五、主要施工测量方法 (4)六、分部工程的测量放线 (7)七、质量标准 (11)八、施工管理措施 (12)九、施工验线制度及资料整理 (13)十、仪器管理使用制度和仪器保养 (14)一、编制依据1.1 《工程测量规范》（GB50026－2007）1.2 《建筑施工测量技术规程》（DB11/T446-2007）1.3 《建筑测量变形规程》（JGJ8-2007）二、工程概况黄陂区军动会保障工程——美丽乡村带建设项目（EPC）总承包，双拼联体和多拉联体建筑群。
工程由武汉市黄陂区城建投资开发有限公司投资建设，中南建筑设计院股份有限公司设计，武汉市市政建设集团有限公司总承包、上海容基工程项目管理有限公司负责监理。
总建筑面积43860平方米、建筑高度10米、结构形式为框架结构；抗震设防烈度6度；屋面防水等级一级。
三、施测原则1）认真学习执行国家法令，政策与法规。
明确一切为工程服务，按图施工，质量第一的宗旨。
2）遵守“先整体后局部”的工作程序，先确定平面控制网，以控制网为依据，进行各细部轴线的定位放线。
3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。
4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省时、省工、省费用。
5）定位工作必须执行自检、互检合格后再报验的工作制度。
6）紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
四、测量准备4.1 场地准备现场地势基本平坦，满足导线点及控制点相互之间通视，保证测量工作的顺利进行。
4.2 仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量仪器必须经专业法定检测部门检验合格后方可使用。
使用时应严格遵照工程测量规范（GB50026－2007）要求操作、保管及维护，并建立测量设备台帐。
测量仪器设备一览表序号测量仪器单位数量1 全站仪（KTS-442LL）台 12 水准仪(DZS2) 台 53 经纬仪(TDJ2E) 台 24 垂准仪(DZJ-300A) 台 14.3 技术准备1）测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线尺寸、标高和现场条件，对设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。
2）测量人员施测前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行。
4.4施测准备本项目部成立测量小组，根据测绘院给定的坐标点和高程控制点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，根据项目的总体进度计划进行安排。
五、主要施工测量方法5.1 平面控制5.1.1建筑物平面控制首先对测绘院提供的坐标点进行尺寸校核，然后根据总平面图坐标，对建筑物的轴线角点平面控制放样。
具体位置详见施工现场测控网络平面布置图。
5.1.2 场区平面控制网布设原则平面控制网的布设应遵循先整体、后局部、高精度控制低精度的原则。
布设平面控制网形首先根据设计总平面图、施工图和测量成果，现场施工平面布置图，选点应选在通视条件良好、安全、易保护的地方，尽量组成四周平行于建筑物的闭合图形，以便闭合校核。
由于本工程现场整个基坑采取大开挖，场地比较狭小，所以布设的控制点或控制线要求通视良好，标记醒目，便于保护，施工方便。
5.2 建筑物的控制测量及放线5.2.1 ±0.000以下地下结构的放线地下结构施工平面控制采用外控法，首先对场区内平面控制点进行复核。
经核对无误后，依据施工图及控制点进行施工主要轴线的测设，在楼座角点位置设置轴线控制桩，作为地下室施工阶段平面放线的依据。
5.2.2 ±0.000以上楼层平面放线±0.000以上楼层平面放线控制采用内控法。
测设过程如下：1）混凝土浇筑砼后，在首层楼板上相应控制点的位置用墨斗弹出十字交叉线。
2）利用全站仪对原有地面控制点进行校核，并把控制主轴线投测到首层平面上，然后对各轴线组成的方格网进行角度、距离测量，边角的各项精度指标如下表所示：3）在±0.000以上各楼层施工的过程中，要预先在内控点区上方相应位置预留一个150m m×150mm的倒梯形孔洞（激光洞），用于内控点的竖向传递。
4）首层各内控点的4m2范围内严禁堆放各种材料和杂物，激光孔洞严禁堵塞，以保证测量工作的顺利进行，直至结构封顶。
5.3高程控制测量5.3.1 水准点的引测高程控制点根据甲方提供的BM1点，采用环线闭合的方法，将外侧水准点引测至场内，向建筑物四周围墙上引测固定高程控制点。
5.3.2 ±0.000以下高程的控制随着挖土的逐步深入，从现场高程控制点向基槽内引测标高，按三等水准测量的技术要求将施测控制点作在沉降稳定后的塔吊基础节上。
基础前期施工和结构施工以此为控制依据。
基槽内标高要定期检查及时修正。
地下结构完成后，将标高抄测到首层结构墙柱上（即建筑1米线），并且经常与现场水准点进行复核。
5.3.3 ±0.000以上高程控制根据现场高程控制点，向首层引测建筑1米控制点，不少于三个点。
标高竖向引测从结构外墙用钢尺往上传递，并用水准仪检查标高控制点是否在同一个平面上，若不超过±3mm ，取其平均值作为结果，若超过±3mm ，则重新传递。
5.4 控制点和水准点的校核 5.4.1校核控制点核算测量报告中各施工点坐标(Y,X)于其边长(D),右夹角（β）是否对应。
使用坐标反算法。
公式：i j ij y y y -=∆ ij ij x x x -=∆22)()(ij ij ij x y D ∆+∆= 边长Dijij ij x y arctg∆∆=ϕ 方位角φ右夹角βi=(上一边的方位角φi-1.i)-(下一边的方位角φij)+180° 从反算结果得：各施工点坐标（X,Y ）与其边长(D)，右夹角（β）对应。
误差控制：轴线控制网的误差指标5.4.2 现场校测施工点坐标各点相互通视，用测距仪实测各边边长，用经纬仪测各点的右夹角，取实测值与理论计算的数值做比较，将误差控制在规范允许范围以内。
5.4.3校测水准点根据建设单位提供的施工水准点，由其中一点出发，沿着另外一点依次测量，最后又回到起点，实测中尽量做到前后视线等长，以保证精度。
六、分部工程的测量放线6.1基础测量放线6.1.1 定位放线建筑物的定位放线是确定建筑物平面位置和开挖基坑的关键环节。
施测中必须保证精度，杜绝错误，认真熟悉建筑图和结构图。
根据施工场地的实际情况考虑桩位的长期稳定的保留，对每栋建筑物测设十字形主轴线，作为定位放线的依据。
由建筑总平面图、桩位总平面图提供的设计坐标计算十字形控制线的交叉点坐标。
用角度交汇法确定每栋建筑物十字形主轴线交叉点的位置，经纬仪设在该位置。
用后方交汇法测出交叉点的现场实际坐标，与设计坐标比较。
在现场对初步测定的点位进行归化改正，即经纬仪设在初步测定的交叉点上。
用极坐标法测出设计坐标位置。
为检查测量结果的准确性，把仪器设于这个经过归化的坐标点，对其两个施工坐标点进行观测。
测出的夹角与理论的夹角的误差在规范的要求范围内，即满足要求。
角度交汇法：已知条件：A、B、C坐标及要求P坐标，计算出现场测设数据β1、γ1、β2、γ2角值。
然后将经纬仪分别安置在A、B、C三个坐标点，测设β1、γ1、β2、γ2各角，方向线AP、BP、CP交点即为所求P点。
当误差三角形的边长不超过精度要求范围，取三角形重心作为P 点的点位。
角度交汇法示意图 后方交汇法公式：A=(XB-XA)+(YB-YA)ctg α△Y=-k △x21k kba x ++-=∆B=(YB-YA)-(XB-XA)ctg α C=(XB-XC)-(YB-YC)ctg β D=(YB-YC)-(XB-XC)ctg β由建设单位、监理单位复核认可无误后，做好标志加以保护，以便在万一原始控制点破坏的情况下，轴线的复核。
6.1.2基础放线垫层混凝土浇筑后，根据轴线控制网将轴线投测到垫层面上，在垫层上弹出基础构件边线，作为砖砌胎模的依据。
砖砌胎模距基础构件外皮线20mm ，用于抹灰层、防水层施工。
基础部分电梯井、集水坑，根据其与主控线关系确定其长短边方向的中心线对称放样，以便复核。
6.1.3 标高控制1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
2)标高的施测：为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。
并作相互校核，校核后三点的偏差不得超过3mm，取平均值作为该平面施工中标高的基准点。
3)根据标高线分别控制垫层标高和混凝土底板标高，墙、柱模板支好检查无误后，用水准仪在模板上定出墙、柱标高线。
拆模后，抄测结构1米线控制顶板高度，在此基础上，用钢尺作为传递标高的工具。
6.2 主体结构测量放线6.2.1楼层主控轴线传递控制在首层平面复测校核楼层施工主控轴线，并按照施工流水段划分要求细分二级控制点。
在首层平面施工时留置二级控制线交叉内控点，。
以后所有上层结构板均在同一位置预留150×150mm的倒梯形洞口，作为依次向上传递轴线的窗口，采用激光垂准仪向作业面投测。
6.2.2楼层标高传递控制1）主体上部结构施工时采用钢尺直接丈量垂直高度传递高程。
首层施工完后，应在结构的外墙面抄测＋50cm交圈水平线，在该水平线上方便于向上挂尺的地方，沿建筑物的四周均匀布置四个点，做出明显标记，作为向上传递基准点，这四点必须上下通视，结构无突出点为宜。
以这几个基准点向上拉尺到施工面上以确定各楼层施工标高。
在施工面上首先应闭合检查四点标高的误差，当相对标高差小于3mm时，取其平均值作为该层标高的后视读数，并抄测该层＋50cm水平标高线。
3）由于钢尺长度有限，因此向上传递高程时采取接力传递的方法，传递时应在钢尺的下方悬挂配重（要求轻重适宜）以保持钢尺的垂直。
4）每层标高允许误差3mm，施工时严格按照规范要求控制，尽量减少误差。
6.3 装修测量放线根据结构墙柱检查线或轴线控制线放出二次结构线，检查各层轴线的竖向投影情况，进行门窗工程的安装。
标高依据结构墙体上的建筑1米线。
1）在结构施工测量中，按装修工程的要求将所需要的控制点、线及时弹在墙、柱、板上，作为装修施工的控制依据。
