工程质量检查表(给排水工程)
给排水工 程
5.给排水设备 安装及接管
5.1、设备安装前要求施工单位提供设备及管道连接安装大样图，图纸要满足 设备及管道的安装空间、检修空间； 5.2、设备基础尺寸在设备排产时确定，在设备进场前提前安排施工好； 5.2、水池施工时，管道接驳口的数量及尺寸要满足大样图要求；设有套管处 要求不渗不漏； 5.3、水泵的吸水管应为平接或顶部45°弯头连接； 5.4、水泵进水管应为异径或同径连接；出水管应为同心或同径连接； 5.5、消火栓箱、水泵接合器、室外消火栓等末端设备安装位置要满足规范要 求；消火栓箱的开启度不小于135°，且要方便水带接驳；
2.1、套管的预留预埋要在土建钢筋绑扎时安装固定，与混凝土一起浇筑； 2.2、套管的选用要满足规范要求。承压给排水管穿墙、楼板的套管通常用柔 性防水套管；重力排水管穿墙、楼板的套管通常用刚性防水套管； 2.3、套管预留尺寸要比给排水管大两号；套管的预留位置满足设计要求，且 满足管道安装要求； 2.4、安装在楼板内的套管，其顶部应高出装饰地面2CM；安装在卫生间和厨房 内的套管，其顶部应高出装饰地面5CM火材料封堵；排 水塑料管穿越楼板、防火分区墙、管井井壁时均需设置阻火圈；
部位
3.阀门阀件
3.1、阀门的种类、材质、公称压力要与系统匹配； 3.2、阀门、阀件的安装位置、接驳顺序要满足设计要求及后续检修要求；
4.管道连接及 支吊架
4.1、管道安装高度要满足相应区域净高要求，若有深化设计的，还需满足深 化设计要求； 4.2、管道安装要按照设计要求放坡，管道套丝连接、法兰连接、卡箍连接或 焊接等连接处要牢固且不渗不漏； 4.3、管道的支架安装要按照规范要求设置，一般情况下间距≤3米，通常在管 道转弯、变径、阀门左右侧要设置支吊架；管道支吊架要做防腐；支吊架的卡 箍要锁紧； 4.4、管道密集区设置的综合支吊架，要有详细的计算书并提前给到设计院复 核；综合支吊架的安装高度要满足深化设计要求；
住宅雨季前排水系统检查表
____________客服中心客服中心防汛工作检查表
序号 1 2 地 下 停 车 场 排污泵 检查项目 排污管阀门 检查内容
手动测试排污阀开启、关闭情 况，检查单流阀开闭是否正常 1、检查排污泵浮子状况，将其提 高到防护盖底部位置，排污泵应 正常开启 2、检查潜水泵控制箱，要求各元 器件整洁,无锈蚀,动作可靠.可以 正常启用，仪表显示正常. 3、手动启动潜水泵，检查泵状 况，应抽水正常 1、对集水井进行清理、清洁，要 求做到无淤泥沉积，无板结物 2、集水坑水泥盖板是否破损
检查结果
整改时间
责任人
备注
3 4 5 6 7 8 9 10 11 12
检查园区各下、雨水管是否有损 坏、是否有堵塞情况 1、对排污井进行清理、清洁，要 求做到无淤泥沉积，无板结物 2、排污井盖板是否缺失、破损
排污沟、井
室外照明设施 雨水口 屋 面 设 施 风井 防水层 其他
检查室外使用的接线盒、配电箱 密封情况，防止雨水浸入箱内， 发生短路、漏电事故 1、雨水管下水口无堵塞、无破损 2、屋面风井是否有破损。 3、屋顶隔热层/防水层、屋顶通 风口是否破损，是否漏水 4、屋面是否有建筑垃圾未清理
应急 15 应急物资、应急预案 应急潜水泵、水龙带等；相关人 措施 员熟知防汛应急预案 注：各项目于4月12日前提交维护管理部
应急物资的齐备情况如：沙袋、
序号 1 2 地 下 停 车 场 排污泵 检查项目 排污管阀门 检查内容
手动测试排污阀开启、关闭情 况，检查单流阀开闭是否正常 1、检查排污泵浮子状况，将其提 高到防护盖底部位置，排污泵应 正常开启 2、检查潜水泵控制箱，要求各元 器件整洁,无锈蚀,动作可靠.可以 正常启用，仪表显示正常. 3、手动启动潜水泵，检查泵状 况，应抽水正常 1、对集水井进行清理、清洁，要 求做到无淤泥沉积，无板结物 2、集水坑水泥盖板是否破损
检查结果
整改时间
责任人
备注
3 4 5 6 7 8 9 10 11 12
检查园区各下、雨水管是否有损 坏、是否有堵塞情况 1、对排污井进行清理、清洁，要 求做到无淤泥沉积，无板结物 2、排污井盖板是否缺失、破损
排污沟、井
室外照明设施 雨水口 屋 面 设 施 风井 防水层 其他
检查室外使用的接线盒、配电箱 密封情况，防止雨水浸入箱内， 发生短路、漏电事故 1、雨水管下水口无堵塞、无破损 2、屋面风井是否有破损。 3、屋顶隔热层/防水层、屋顶通 风口是否破损，是否漏水 4、屋面是否有建筑垃圾未清理
应急 15 应急物资、应急预案 应急潜水泵、水龙带等；相关人 措施 员熟知防汛应急预案 注：各项目于4月12日前提交维护管理部
应急物资的齐备情况如：沙袋、
给排水系统安全检查表
11
安全供水水塔（或高位水池），应设置水位显示和报警装置；应使塔内存水保持流动状态，并应定期放水清扫水塔。
《炼钢安全规程》13.3.4
12
采用喷嘴喷淋水的给水管，应装设管道过滤器，避免较大粒径悬浮物带入喷水管。
《炼钢安全规程》13.3.5
13
工作水泵的型号及台数应根据逐时、逐日和逐季水量变化、水压要求、水质情况、调节水池大小、机组的效率和功率因素等，综合考虑确定。当供水量变化大且水泵台数较少时，应考虑大小规格搭配，但型号不宜过多，电机的电压宜一致。
《室外给水设计规范》6.1.4
17
泵房应根据具体情况采用相应的采暖、通风和排水设施。 泵房的噪声控制应符合现行国家标准《城市区域环境噪声标准》 GB 3096 和《工业企业噪声控制设计规范》GBJ 87 的规定。
《室外给水设计规范》6.1.6
18
输水管（渠）线路的选择，应根据下列要求确定：1 尽量缩短管线的长度，尽量避开不良地质构造（地质断层、滑坡等）处，尽量沿现有或规划道路敷设；2 减少拆迁，少占良田，少毁植被，保护环境； 3 施工、维护方便，节省造价，运行安全可靠。
《室外给水设计规范》7.1.1
给排水
安全检查表
序号
检查项目和内容
检查依据
检查记录
检查结果
1
对因停水可能造成事故的工艺设备，应根据工艺对安全供水的要求，（如事故的安全用水量、水压及安全供水时间等）设置必要的安全供水设施。寒冷地区的安全供水管道应采取防冻措施。
《冶金企业安全卫生设计规定》第二十一条1
2
溶水压力较高的大型水泵站必须在水泵单向阀后设置安全阀或防水锤。
通往车间的水管隧道应采取措施防止暴雨汇水倒灌淹没车间地下设施。
安全供水水塔（或高位水池），应设置水位显示和报警装置；应使塔内存水保持流动状态，并应定期放水清扫水塔。
《炼钢安全规程》13.3.4
12
采用喷嘴喷淋水的给水管，应装设管道过滤器，避免较大粒径悬浮物带入喷水管。
《炼钢安全规程》13.3.5
13
工作水泵的型号及台数应根据逐时、逐日和逐季水量变化、水压要求、水质情况、调节水池大小、机组的效率和功率因素等，综合考虑确定。当供水量变化大且水泵台数较少时，应考虑大小规格搭配，但型号不宜过多，电机的电压宜一致。
《室外给水设计规范》6.1.4
17
泵房应根据具体情况采用相应的采暖、通风和排水设施。 泵房的噪声控制应符合现行国家标准《城市区域环境噪声标准》 GB 3096 和《工业企业噪声控制设计规范》GBJ 87 的规定。
《室外给水设计规范》6.1.6
18
输水管（渠）线路的选择，应根据下列要求确定：1 尽量缩短管线的长度，尽量避开不良地质构造（地质断层、滑坡等）处，尽量沿现有或规划道路敷设；2 减少拆迁，少占良田，少毁植被，保护环境； 3 施工、维护方便，节省造价，运行安全可靠。
《室外给水设计规范》7.1.1
给排水
安全检查表
序号
检查项目和内容
检查依据
检查记录
检查结果
1
对因停水可能造成事故的工艺设备，应根据工艺对安全供水的要求，（如事故的安全用水量、水压及安全供水时间等）设置必要的安全供水设施。寒冷地区的安全供水管道应采取防冻措施。
《冶金企业安全卫生设计规定》第二十一条1
2
溶水压力较高的大型水泵站必须在水泵单向阀后设置安全阀或防水锤。
通往车间的水管隧道应采取措施防止暴雨汇水倒灌淹没车间地下设施。
给排水系统查验记录表
施工单位现场查验人员： 施工管理科现场查验人员： 物业现场查验人员： 监督方： 第 2 页，共 3 页
施工单位项目经理签字： 施工管理科负责人： 物业项目负责人： 监督方：
日期：
年
月
日ห้องสมุดไป่ตู้
第 3 页，共 3 页
给排水系统查验记录表
涵翠苑 检查项目 区 栋 单元 层 检查标准 存在问题描述
水泵规格型号、电气控制设备功能完好，泵体、电机表面清洁，铭牌齐全清晰，阀门 、压力表齐全，功能正常；水泵密封（机械、填料）良好，无渗水、溢水；泵轴与电机同 心；基座紧固、螺丝无生锈；阀门开闭灵活，关闭严密，阀体、手柄完好，外观整洁；压 力表指针灵活，指示准确，位置便于观察，紧固良好，接头无渗水；水泵运行平稳，无较 大震动和噪声，工作压力和扬程满足要求，水泵动力线路安装，控制箱位置方便操作，控 各种水泵及附 制按钮、指示灯、电气元件齐全良好，导体连接紧固，无虚接漏接，无发热，噪声；水泵 件检查 与水箱及供水管道连接良好；水箱、水池设备各类配置符合使用；水箱水池安置、检查口 设置等便于维修；进水阀工作正常，液位控制信号装置具备超低位和超高位报警功能；控 制部件启闭灵活，无异响、滴漏；水压试验报告合格；管道保温、防腐措施符合要求，点 动观察：水泵转向、启动电流、电气动作顺序、指示信号等正常；启动停止水泵：检查运 行平稳，无跳动、异声，正常出水，水压能够满足供水要求，压力指示稳定；远程控制功 能正常，转速、电流接近额定值，无漏水；水泵房排水措施完善； 隐蔽记录清楚，丝扣连接牢固可靠，断丝不大于10%；防腐处理到位，无漏刷；焊接 、焊口平直、焊缝无烧穿、断漏焊、夹渣、气孔现象；法兰连接对接平行、连接紧密，法 兰与管道垂直；支挂架安装牢固、间接适当；保温层粘贴紧密牢固，防腐处理良好，无漏 刷、气泡；阀门、水处理设备及附件规格型号、耐压强度、阀门的严密试验合格，方向符 供水管网检查 合使用标准；油漆防腐完善，表面光滑无刷漏；管网的试验压力应为工作压力的1.5倍， 不大于1MPA，10分钟降至工作压力，不渗漏，30分钟压力降不大于0.05MPA；各类管沟、 管网排列整齐、合理，便于维修，各种沟内整洁、无杂物；供水管网严禁穿越变配电房； 供水试验无漏水、断水现象，暗装阀门，检修方便； 检查口位置正确，清扫方便；排水管道井无垃圾和管子口无污物；所有排水管灌水通 排水管网检查 球试验做到不渗不漏，排水通畅；各类排水管网应有功能及流向标识，管道标有排水类 型；顶层排水管口安装有防护箅子，避免杂物掉入；雨水、污水分流排放； 第 1 页，共 3 页

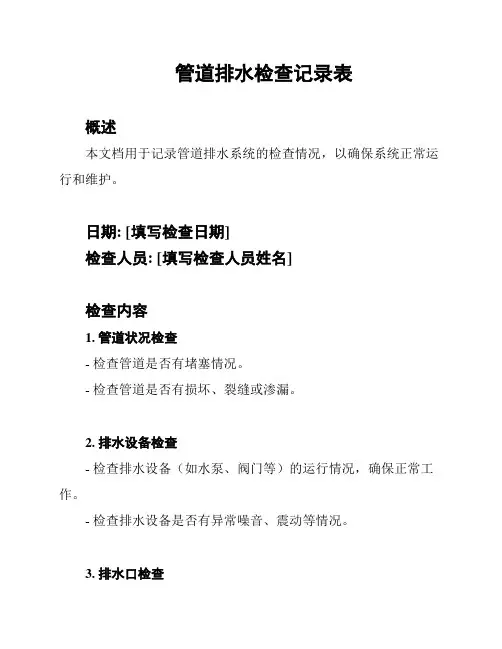

管道排水检查记录表
管道排水检查记录表
概述
本文档用于记录管道排水系统的检查情况，以确保系统正常运行和维护。
日期: [填写检查日期]
检查人员: [填写检查人员姓名]
检查内容
1. 管道状况检查
- 检查管道是否有堵塞情况。
- 检查管道是否有损坏、裂缝或渗漏。
2. 排水设备检查
- 检查排水设备（如水泵、阀门等）的运行情况，确保正常工作。
- 检查排水设备是否有异常噪音、震动等情况。
3. 排水口检查
- 检查排水口是否畅通，无堵塞情况。
- 检查排水口周围是否有污物或异物。
4. 排水水质检查
- 检查排水水质是否达标。
- 检查排水水质是否有异味或浑浊情况。
检查结果
基于以上检查内容，以下是本次检查的结果：
- 管道状况：[填写正常/异常]
- 排水设备：[填写正常/异常]
- 排水口：[填写正常/异常]
- 排水水质：[填写正常/异常]
处理措施
如果检查结果为异常，以下是应采取的处理措施：
- 管道状况异常：立即修复损坏管道或清除堵塞。
- 排水设备异常：检修设备或更换设备。
- 排水口异常：清除堵塞物。
- 排水水质异常：调查原因并采取相应措施。
后续工作
以下是需要进行的后续工作：
- 记录本次检查结果，并保留备案。
- 制定管道排水系统的维护计划，包括定期检查和保养。
- 定期对排水水质进行监测和检测，确保水质达标。
签名
检查人员签名: [填写检查人员签名]
备注
[根据实际情况填写备注信息，如异常情况的详细描述、处理记录等]。
给排水系统检查表
给排水系统检查记录表
编号：生效日期：2012年月20日
及检查结果
1
供水泵
1.1运行、流量、扬程等主要参数
1.2阀门、避震接头、压力表、止回阀
1.3控制箱元器件
1.4接地装置、防护罩
2
水箱及附件
2.1浮球阀、进出阀门
2.2溢水管、排污阀
2.3水箱盖、水质过滤器
2.4管道、水箱外观
3
排水系统
3.1排水管道、检查口、排水横管
3.2排水泵及控制
3.3集水井、明沟
4
机房环境
4.1机房、配电柜环境、清洁
4.2机房工具及消防器材
5
消防
5.1消防泵
5.2喷淋泵
5.3湿式报警器
6
其它
7
存在问题及处理意见：
检查人：日期：
备注：
注：表中未列内容请于“其它”项内容中列明。
编号：生效日期：2012年月20日
及检查结果
1
供水泵
1.1运行、流量、扬程等主要参数
1.2阀门、避震接头、压力表、止回阀
1.3控制箱元器件
1.4接地装置、防护罩
2
水箱及附件
2.1浮球阀、进出阀门
2.2溢水管、排污阀
2.3水箱盖、水质过滤器
2.4管道、水箱外观
3
排水系统
3.1排水管道、检查口、排水横管
3.2排水泵及控制
3.3集水井、明沟
4
机房环境
4.1机房、配电柜环境、清洁
4.2机房工具及消防器材
5
消防
5.1消防泵
5.2喷淋泵
5.3湿式报警器
6
其它
7
存在问题及处理意见：
检查人：日期：
备注：
注：表中未列内容请于“其它”项内容中列明。
给排水系统安全管理督导检查表(最新完整版)
是□否□
23
详细记录演练过程。
是□否□
24
问题改进并再次进行应急演练。
是□否□
25
应急事件发生后，对其进行后续评估，并立即采取适当措施以防止再发生。
是□否□
26
应急事件紧急处置后对相关指标是否再次检测。
是□否□
27
再次检测结果是否合格。
是□否□
二、运行管理
28
给水系统
保证二次供水的设备机房内无易燃、易爆和有毒危险物品。
是□否□
20
应急处理流程包括事件的报告程序和预案启动程序，采取的行动，与其他人员或部门联系的办法和程序，应急事件的详细记录等内容。
是□否□
21
紧急情况下的联系办法和程序包括紧急情况的性质，紧急情况可能持续的时间，采取的补救行动，联系人通信录及联系顺序，与使用部门联系人的情况联系等内容。
是□否□
22
每年至少演练1次。
不影响水的感观性状。
是□否□
36
饮用水箱专用。
是□否□
37
传输水箱（池）周围10m以内不应有渗水坑，不应有垃圾等污染源。水箱周围2m内不应有污水管线及污染物。
是□否□
38
传输水箱（池）加盖上锁，加网罩，设隔离护栏，钥匙由专人保管。
是□否□
39
供水设备紫外线消毒灯定期更换灯管。
是□否□
40
检查二次供水水质监测报告，监测项目缺项或缺少监测报告。
是□否□
9
管理性档案包括人员培训和考核，安全管理，应急预案演练记录管理，承包商管理，配件及耗材使用管理等内容。
是□否□
10
运行档案完善。
是□否□
11
档案资料摆放整齐，便于查找、核对，并应分门别类建立资料清册。
23
详细记录演练过程。
是□否□
24
问题改进并再次进行应急演练。
是□否□
25
应急事件发生后，对其进行后续评估，并立即采取适当措施以防止再发生。
是□否□
26
应急事件紧急处置后对相关指标是否再次检测。
是□否□
27
再次检测结果是否合格。
是□否□
二、运行管理
28
给水系统
保证二次供水的设备机房内无易燃、易爆和有毒危险物品。
是□否□
20
应急处理流程包括事件的报告程序和预案启动程序，采取的行动，与其他人员或部门联系的办法和程序，应急事件的详细记录等内容。
是□否□
21
紧急情况下的联系办法和程序包括紧急情况的性质，紧急情况可能持续的时间，采取的补救行动，联系人通信录及联系顺序，与使用部门联系人的情况联系等内容。
是□否□
22
每年至少演练1次。
不影响水的感观性状。
是□否□
36
饮用水箱专用。
是□否□
37
传输水箱（池）周围10m以内不应有渗水坑，不应有垃圾等污染源。水箱周围2m内不应有污水管线及污染物。
是□否□
38
传输水箱（池）加盖上锁，加网罩，设隔离护栏，钥匙由专人保管。
是□否□
39
供水设备紫外线消毒灯定期更换灯管。
是□否□
40
检查二次供水水质监测报告，监测项目缺项或缺少监测报告。
是□否□
9
管理性档案包括人员培训和考核，安全管理，应急预案演练记录管理，承包商管理，配件及耗材使用管理等内容。
是□否□
10
运行档案完善。
是□否□
11
档案资料摆放整齐，便于查找、核对，并应分门别类建立资料清册。
排水系统专项查验记录表
必须符合设计要求,严整无坡或倒坡
用水准仪、拉线和尺星检杳
必须做灌水试验和通水试验,排水应畅
按排水检查井分段试验，试
管道
管道埋设前的准备
通，无堵塞,管接口无渗漏
验水头应以试验段上游管 顶加Im,时间不少于30min,逐段观察
排水铸铁管
采用水泥捻口时，油麻填塞应密实，接 口水泥应密实饱满
观察和尺呈检查
承插接口的排水管道的
观埶尺量检杳
水平管道与水平管道、
应采用符合规范的四通连接,立管和排
观察和尺量检杳
工程项目：
日期：
立管的连接
出管部的连接，应采用合适的弯头
雨水管道及配彳牛
安装要求符合验收规范
观察和尺量检杳
设备
热交换器的水压试验
应以工作压力的1.5倍作水压试验。蒸 汽部分应不低于蒸汽供汽压力加0.3MPa;热水部分应不時0.4MPa
生活污水管上的检查口 或清扫口
当设计无要求时，应符合规范要求
观埶尺量检杏
排水通气管
不得与风管或烟道连接,且符合规范要 求
观察和尺量检杳
排水管穿墙下返时
应采用合适的弯头连接,并应在垂直管 段顶部设置清扫口
观察和尺量检杳
室内通向室外检查井的
排水管
引入管应高于排出管或两管顶相平，有 不小于90°的水流转角
应做满水和通水试验有饰面的浴盆,应 留有通向浴盆排水口的检修门
满水后各连阍牛不渗不漏; 通水试验给、扫沐畅通
连接卫生器具的排水管
接口
应紧密不漏，具固定支架、管卡支撑位 置应正确、牢固，与管道的接触应平整
观察及通水检查
室外
室外排水管管材选用
应采用混凝土管、钢筋混凝土管、排水 铸铁管或塑料管
用水准仪、拉线和尺星检杳
必须做灌水试验和通水试验,排水应畅
按排水检查井分段试验，试
管道
管道埋设前的准备
通，无堵塞,管接口无渗漏
验水头应以试验段上游管 顶加Im,时间不少于30min,逐段观察
排水铸铁管
采用水泥捻口时，油麻填塞应密实，接 口水泥应密实饱满
观察和尺呈检查
承插接口的排水管道的
观埶尺量检杳
水平管道与水平管道、
应采用符合规范的四通连接,立管和排
观察和尺量检杳
工程项目：
日期：
立管的连接
出管部的连接，应采用合适的弯头
雨水管道及配彳牛
安装要求符合验收规范
观察和尺量检杳
设备
热交换器的水压试验
应以工作压力的1.5倍作水压试验。蒸 汽部分应不低于蒸汽供汽压力加0.3MPa;热水部分应不時0.4MPa
生活污水管上的检查口 或清扫口
当设计无要求时，应符合规范要求
观埶尺量检杏
排水通气管
不得与风管或烟道连接,且符合规范要 求
观察和尺量检杳
排水管穿墙下返时
应采用合适的弯头连接,并应在垂直管 段顶部设置清扫口
观察和尺量检杳
室内通向室外检查井的
排水管
引入管应高于排出管或两管顶相平，有 不小于90°的水流转角
应做满水和通水试验有饰面的浴盆,应 留有通向浴盆排水口的检修门
满水后各连阍牛不渗不漏; 通水试验给、扫沐畅通
连接卫生器具的排水管
接口
应紧密不漏，具固定支架、管卡支撑位 置应正确、牢固，与管道的接触应平整
观察及通水检查
室外
室外排水管管材选用
应采用混凝土管、钢筋混凝土管、排水 铸铁管或塑料管
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水系统设备检查表
给排水系统设备巡查
给排水技术员, 需每日巡查给排水系统, 并按有关检查表, 记录给排水运行情况, 工程师将对整个系统进行年检或紧急维修保养及每季清洗水箱工作。
机电项目例行
保养维修/检查/测试记录表
大厦: 系统及设备:
位置: 记录日期:
系统设备检测项目检测结果备注/跟进供水/稳压泵设备水泵进/出水压力(kPa)
控制屏运作电流(A)/电压(V)
水泵轴心定位正常否?
进出水闸阀运作情况
迫件/封垫/轴封运作情况
紧急停机制运作功能
输水喉管状况
其它:
储水箱设备储水箱状况/容量/现存水量
稳压水缸状况/容量/现存水量
进出水闸阀操作情况。
