分布光度计作业指导书

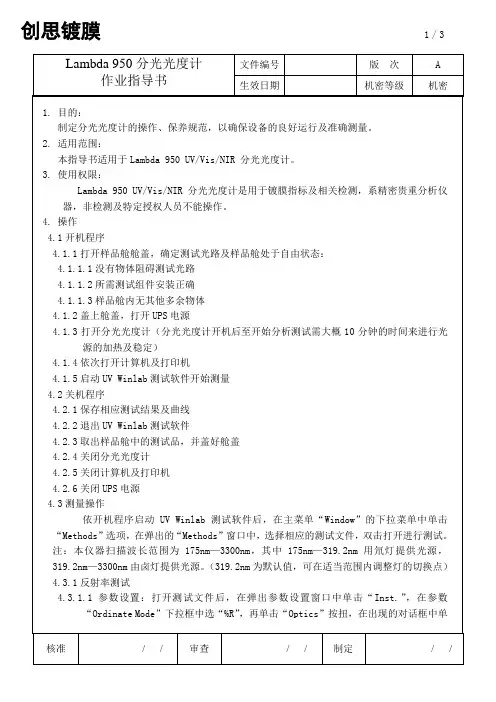

Lambda 950分光光度计作业指导书.doc
制定分光光度计的操作、保养规范，以确保设备的良好运行及准确测量。
2.适用范围：
本指导书适用于Lambda950UV/Vis/NIR 分光光度计。
3.使用权限：
Lambda950UV/Vis/NIR 分光光度计是用于镀膜指标及相关检测，系精密贵重分析仪器，非检测及特定授权人员不能操作。
4.操作
6.2 当氘灯辐射暴露时，务必佩戴紫外吸收防护眼镜
6.3 切勿直接目视打开的氘灯
7.保养内容
7.1每日清理分光光度计的卫生：用干燥的抹布擦拭分光光度计及电脑组件等外表的灰尘，保持样品仓内的清洁及测试环境的整洁。
7.2换光源灯泡，每年一次。
8.附录：默认参数设置表
修订履历
版次 修订内容 修订时间
A 首次发行04-09-16
4.3.2.4数值查看/标注：同4.3.1.6。
4.3.2.5曲线保存/打印：同4.3.1.7。
5.注意事项
5.1 光源氘灯与卤灯的切换点“Lamp change”默认值为319.2nm，可在适当范围内调整，但不可低于300nm或大于350nm。
5.2参数“Detector change”默认值为860.80nm，可在适当范围内调整，但不可低于700nm或大于950nm。
4.3.1反射率测试
4.3.1.1参数设置：打开测试文件后，在弹出参数设置窗口中单击“Inst.”，在参数“Ordinate Mode”下拉框中选“%R”，再单击“Optics”按扭，在出现的对话框中单击“Attenuators”按扭，将参数“Reference beam attenuator”设置为“1%”，然后再点击“OK”按扭完成设置。其他参数按默认设置。扫描的波段范围在“Scan.”对话框中修改参数“Abscissa star”、“Abscissa end”文本框中的值进行设置。在所有参数设置OK后，单击“Setup”工具条，系统进行初始设置，待“Setup”工具条转为绿色时，表明设置完毕。

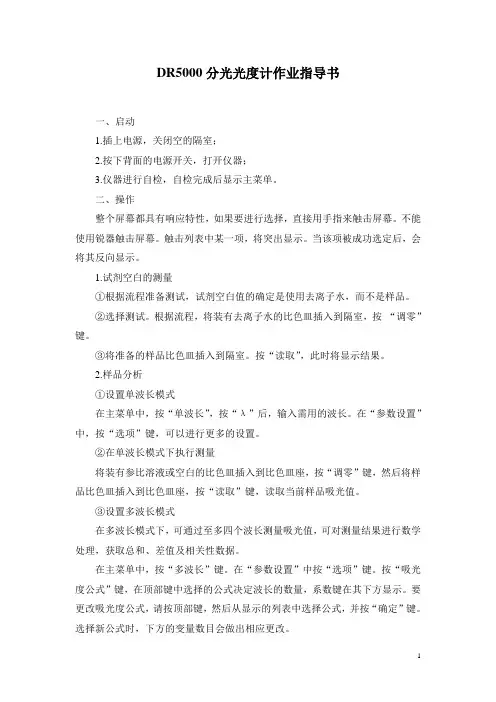

DR5000分光光度计作业指导书
DR5000分光光度计作业指导书一、启动1.插上电源，关闭空的隔室；2.按下背面的电源开关，打开仪器；3.仪器进行自检，自检完成后显示主菜单。
二、操作整个屏幕都具有响应特性，如果要进行选择，直接用手指来触击屏幕。
不能使用锐器触击屏幕。
触击列表中某一项，将突出显示。
当该项被成功选定后，会将其反向显示。
1.试剂空白的测量①根据流程准备测试，试剂空白值的确定是使用去离子水，而不是样品。
②选择测试。
根据流程，将装有去离子水的比色皿插入到隔室，按“调零”键。
③将准备的样品比色皿插入到隔室。
按“读取”，此时将显示结果。
2.样品分析①设置单波长模式在主菜单中，按“单波长”，按“λ”后，输入需用的波长。
在“参数设置”中，按“选项”键，可以进行更多的设置。
②在单波长模式下执行测量将装有参比溶液或空白的比色皿插入到比色皿座，按“调零”键，然后将样品比色皿插入到比色皿座，按“读取”键，读取当前样品吸光值。
③设置多波长模式在多波长模式下，可通过至多四个波长测量吸光值，可对测量结果进行数学处理，获取总和、差值及相关性数据。
在主菜单中，按“多波长”键。
在“参数设置”中按“选项”键。
按“吸光度公式”键，在顶部键中选择的公式决定波长的数量，系数键在其下方显示。
要更改吸光度公式，请按顶部键，然后从显示的列表中选择公式，并按“确定”键。
选择新公式时，下方的变量数目会做出相应更改。
要更改波长，请按其中一个“λ”键，使用数字键盘输入所需的波长数，X按确定确认。
要更改系数，请按其中一个“K X”键，使用数字键盘输入所需要的系数，按确定确认。
④在多波长模式下执行测量将装有参比溶液或空白的比色皿插入到比色皿座，按“调零”键，然后将样品比色皿插入到比色皿座，按“读取”键，读取当前样品吸光值。
⑤选择保存的方法测量在主菜单中，按“常用程序”，查看带有程序编号的存储程序字母列表。
选择所需测试。
按“开始”运行程序。
选择程序后将显示该参数的屏幕。
这时所有相应数据（波长、系数和常数）已经预设。
作业指导书-紫外可见分光光度计
UV2300ll双光束紫外可见分光光度计作业指导书一标准曲线法1、打开仪器样品室盖，检查有无挡光物品，盖好盖子2、打开仪器电源开关，等待仪器自检通过，预热30分钟。
(自检过程中请勿打开样品室盖)3、按一下MAINMENU键回到主菜单下。
4、选中1单点测量，按ENTER进入，再选中1测量参数设置，按ENTER 进入，再选中1数据，按ENTER进入，再输入数字3CONC确认。
再用？键选中2波长( nm ),按一下ENTER,输入波长数值，按ENTER确认，按一下CLEARRETURN返回。
5、用?键选到工作曲线参数设置按ENTER进入，选中1工作曲线合成方式，按ENTER进入，输入数字1 (1价既标准曲线法),用?键到标样数量，按一下ENTER,再输入标准曲线标样个数，按ENTER确认，用?键到3工作曲线参数，按ENTER进入，依次输入各个标样浓度数值，按ENTER确认，再按两下CLEARRETURN返回，用?到0进入测量界面(或直接按数字键0进入测量界面)。
6、打开仪器样品室盖，放入两个空白样，盖好盖子。
按AUTOZERO 键调零，再打开仪器样品室盖，拿出外侧比色皿，装入第一个标样放入，盖好仪器样品室盖，按START/STOP键测量。
将第一个标样依次更换为标样2，3···分别测量，测完后记录K0，K1值(以备后用),按数字1进入样品测量界面。
打开仪器样品室盖，将外侧标样依次更换为各个样品，分别测量，测试完成后记录测试结果。
7、盖好样品室盖，关机，盖好防尘罩，清洗比色皿，二系数输入法1、打开仪器样品室盖，检查有无挡光物品，盖好盖子。
2、打开仪器电源开关，等待仪器自检通过，预热30分钟。
(自检过程中请勿打开样品室盖)3、按一下MAINMENU键回到主菜单下。
4、选中1单点测量，按ENTER进入，再选中1测量参数设置，按ENTER 进入，再选中1数据方式，按ENTER进入，再输入数字3CONC确认。
分光光度计作业指导书
03
噪音控制：采取降噪措施，降低噪音污染
04
废弃物处理：分类回收，减少环境污染
05
节能减排：优化设备，降低能耗，减少碳排放
Part Five
分光光度计作业的 评估与改进
评估指标及方法
准确度：测量结果的 误差范围
精密度：多次测量结 果的一致性
线性度：测量结果与 标准值的线性关系
灵敏度：测量仪器对 微小变化的响应能力
关机：关闭电源，整 理仪器和实验用品。
操作方法及注意事项
开机后预热：预热时间根据仪器 型号和厂家要求而定
仪器校准：根据实验要求进行仪 器校准，确保测量准确
数据处理：测量结束后，对数据 进行处理和分析，得出实验结果
注意事项：操作过程中，注意安全，避免触电、烫 伤等事故；仪器使用过程中，避免碰撞、摔落等损 坏仪器的行为；实验结束后，及时清理仪器，保持
报告标题：分光光度计作业记录与 报告
报告格式：一般采用Word或PDF格 式，要求排版整洁，字体清晰
添加标题
添加标题
添加标题
添加标题
报告内容：包括实验目的、实验方 法、实验结果、实验结论等
报告提交：提交给指导老师或实验 室负责人，并存档备份
Part Four
分光光度计作业的 安全与环保要求
安全要求及防护措施
作业目的：指导 用户正确使用分 光光度计，确保 测量结果的准确 性和可靠性。
作业内容：包括 仪器介绍、操作 步骤、注意事项、 数据处理等。
操作步骤：开机、 预热、选择波长、 设定参数、测量、 数据处理、关机 等。
注意事项：仪器 维护、安全防护、 数据备份等。
Part Two
分光光度计作业的 步骤与操作方法
UV-5500 紫外 可见分光光度计作业指导书
公司logo 作业指导书UV-5500 紫外/可见分光光度计作业指导书修改记录：1、目的为了确保测试结果的准确，避免非正规操作对仪器的损耗及人身的危害，并延长仪器的使用寿命，特制定本作业指导书。
2、适用范围适用于使用UV-5500 紫外/可见分光光度计的所有人员。
3、职责和权限3.1 检测主管：负责UV-5500 紫外/可见分光光度计的外校维修安排、校准及本作业指导书的更新；3.2 检测工程师及检测技术员：负责UV-5500 紫外/可见分光光度计的日常维护保养、相关记录及结果判定。
4、定义4.1 透光率是表示光线透过介质的的能力，是透过透明或半透明体的光通量与其入射光通量的百分率；5、内容5.1将仪器放置在坚固平稳的工作台上，检查仪器和电源线连接有无松动，将仪器电源插头插入三孔插座，注意应确保接地写线有效；5.2 打开仪器开关，仪器开机后，显示欢迎界面；5.3 在显示欢迎界面几秒钟后，进入自检状态，仪器会自动对滤色片、灯源切换、检测器、氘灯、钨灯、波长校正、系统参数和暗电流进行检测；5.4 若某一项自检出错，仪器会自动鸣叫报警，同时显示错误项，可按任意键跳过，继续自检下一项。
自检不过时，要进行故障判断并排除后才可使用仪器测试；5.5 自检结束后，仪器进入预热状态，预热时间为20分钟，预热时可以按任意键跳过；5.6 测试样准备，将测试板材剪切为1*5cm，撕去保护膜后，放入第二个方槽中（同时测量多个样品时，侧依次放入第三第四个方槽中）；5.7仪器处于主界面状态时，用键盘上的上下键，选定“光度测量”项，（左边的圆圈内出现圆点表示选定）。
按“ENTER”键，进入光度测量主界面；5.8 在光度测量主界面下，按“SET”键进入测量模式选择界面，用上下键，选定“透过率”测量模式，按“ENTER”键后，再按“ESC”键，自动返回光度测量主界面；5.9 在光度测量主界面下，按“GOTO λ”键进入波长设定界面，根据界面的提示，输入波长，按“ENTER”键确认，自动返回上一级界面。
721分光光度计作业指导书
光的本质是电磁波。
不同的光，有不同的波长。
肉眼可见的彩色光称为可见光，波长范围在 400-750nm，小于 400nm 的光线为紫外线，大于750nm 的光线称为红外线。
光线通过透明溶液介质时，一部份被吸收，一部份透过，因此光线射出溶液后光波部份减少。
这种光波的吸收和透过可用于物质的定性定量分析。
吸光分析依据的是Lambert 和Beer 定律。
一、 Lambert 定律一束单色光通过透明溶液时，一部份的光波被吸收，被吸收光波的量与溶液厚度有一定比例关系。
I =I0e-al…………………………………………………⑴式中 I0 为入射光强度I 为通过溶液后的光强度l 为溶液的径长e 为自然对数的底，即 2.718a 为溶液的吸光率(1)式可改写为：ln (I0/I)=al (2)将(2)式换算成常用对数式，即log (I0/I) = 0.4343 ·al令K = 0.4343 ·a则log (I0/I)=Kl (3)此处以 K 为吸光率。
二、 Beer 定律以溶液中溶质浓度变化代替溶液厚度的改变，光波的吸收与溶质浓度的改变有类同的关系。
即一束单色光通过溶液时，光波被溶液吸收一部份，吸收多少与溶液中溶质浓度有一定比例关系。
依据 Lambert 定律中同样的推导，可得出下式。
log (I0/I)=KC (4)式中 c 为溶液中溶质的浓度。
Lambertp 定律和 Beer 定律合并，即(3)和(4)式合并为log (I0/I)=KCl (5)令 T = (I/I0) A = log (I0/I)则 A =KCl (6)式中 A 为吸光度， T 为透光度(6)式为 Lembert-Beer 定律的物理表示式，其含义为：一束单色光通过溶液后，光波被吸收一部份，吸收多少与溶液中的溶质的浓度和溶液厚度成正比。
此式为吸光分析法的基本计算式。
三、 721A 型分光光度计仪器介绍目前科研和临床最常用的分光光度仪器(可见光区)是 721 分光光度计。
分布光度计工作指引
1号光阑
2号光阑
3号光阑
不装光阑
B遮光筒
装
装
不装
不装
9.在打开的系统软件菜单栏点击操作，根据需要选择配光或色度测试，选择近场测试或远场测试，选择相应校准文件，输入探头偏角。在弹出的测试信息框中按要求正确输入相应测试信息后按确任进入下一步。
10.在弹出对话框选择好灯具、光源的测试方式，扫描测试的类型为C-γ，C、γ测试角度范围，间隔根据实际测试需求设置，选择测试间隔角度越小，测试越精确，测试时间越长。选择好后按确认进入下一步。
6.开启待测灯具、光源测试电源，检查灯具发光是否异常，测试夹具及电源线对灯具、光源发光有无影响，如有影响应重新装待测灯具。
7.将第一反射镜用配套黑布遮住绑紧。
8.根据待测灯具、光源最大出光面尺寸选择是否安装B遮光筒及光阑的尺寸。具体如下表
最大发光尺寸Ф（mm）
Ф≤200
200≤Ф≤600
600≤Ф≤1000
一、目的
让操作员能熟练准确的掌握本仪器的操作方法，保证测试的准确性及仪器的正常使用、维护。
二、用途
测试灯具、光源的标准IES文件及配光曲线、光束角、光强数据、光效、总光通量、功率、空间颜色分布、空间亮度分布、UGR统一眩光值等参数。
三、环境要求
1.工作电压：AC 220V±10% 电源频率：50Hz-60Hz。
4.将待测试灯具、光源安装固定在测试夹具上，启动墙上的十字激光对准器，调整灯具、光源使灯具、光源水平、垂直方向分别与十字激光垂直、水平线垂直。再选择灯臂升降方向，开启灯臂升降控制开关，使灯具、光源光度中心与十字激光中心重合。
5.连接好待测灯具、光源电源线，要将多余电源线固定在测试夹具上，防止多余电源线影响测试及测试结果。
逸安公司化验室分光光度计操作作业指导书(制作牌子)
嘉峪关逸安企业咨询服务有限公司分光光度计操作作业指导书一、操作方法1、开机预热：打开仪器开关，将比色池的盖子打开，仪器使用前应预热30分钟。
2、改变波长：通过旋转波长手轮可改变仪器的波长，并在波长观察窗的刻度选择所需的波长。
（需要使用波长范围为在330nm~370nm时，请将附件中的圆筒型滤色片套入样品室中的镜筒上。
在其他波长时不需要使用该滤色镜片。
）3、放置参比与待测样品：选择测试用的比色皿，把盛放参比和待测的样品放入样品架内，通过样品架拉杆来选择样品的位置。
当拉杆到位时有定位感，到位时轻轻推拉一下以保证定位的正确。
4、调0%T：在透视比（T）模式，将遮光体放入样品架，合上样品室盖，拉动样品架拉杆使其进入光路。
按下“调0%”键，屏幕上显示“000.0”或“-000.0”时，调T零完成。
5、调100%T/ OA：先用参比（空白）溶液清洗比色皿2-3次，将参比（空白）溶液倒入比色皿，溶液量约为比色皿高度的3/4，用擦镜纸将透光面擦拭干净，按一定的方向，将比色皿放入样品架。
合上样品室盖，拉动样品架拉杆使其进入光路。
按下“调100%”键，屏幕上显示“BL”延时数秒便出现“100.0”（T模式）或“000.0”、“-000.0”（A模式）。
调100%T/ OA完成。
6、测量吸光度：参照操作步骤3、步骤4。
在吸光度（A）模式，参照步骤5调100%T/ OA。
用待测溶液清洗比色皿2-3次，将待测溶液倒入比色皿，溶液量约为比色皿高度的3/4，用擦镜纸将透光面擦拭干净，按一定的方向，将比色皿放入样品架。
合上样品室盖，拉动样品架拉杆使其进入光路，读取测量数据。
7、测量完毕：测量完毕后，清理样品室，将比色皿清洗干净，倒置晾干后收起。
关闭电源，盖好防尘罩，结束试验。
二、注意事项1、调100%T/ OA后，仪器应稳定5分钟再进行测量。
2、光源选择不正确或光源切换杆不到位，将直接影响仪器的稳定性。
3、比色皿应配对使用，不得混用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
共8页第1页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
1目的
为了对光源及灯具的光分布效果进行量化，而进行的全空间光度、色度、亮度测试。
2适用范围
各类光源及灯具的光度、色度、亮度分布测试。
3设备及附件
3.1 GO-R5000分布光度计自动转台及中场反射镜 LBR-ZL-19-G-003
3.2 1PP42数字功率计 LBR-ZL-19-E-024
3.2 CT400分布光度计控制器
3.3 VPS变频交流电源
3.4 WY12010精密数显直流稳流稳压电源
3.5 电脑主机及显示器
4作业过程
4.1 准备工作
4.1.1操作前确保仪器设备接地良好(定期检查).
4.1.2操作前确保各组件仪器工作状况良好,仪器能正常开机,且能正常待机.
4.1.3灯具安装方面,选择合适的夹具,将灯具安装于夹具上,确保灯具在夹具上的位置稳
定可靠.
4.1.4灯具电气连接准备: 灯具供电参数由送样人填写以委托单形式注明,测试工程师确
定,确保电路连接正确且灯具能正常点亮.
4.1.5确保分布光度计升降装置能正常工作,设备供电后能正常升降即可.
4.2操作步骤
4.2.1打开分布光度计自动转台以及相关仪器供电电源,使各部分都处于待机状态
4.2.2打开控制电脑以及GOSoft软件.
4.2.3安装灯具:用软件控制将转台A轴角度转至120度,用升降车将灯具和夹具升高到灯
臂法兰附近,并将其固定于灯臂法兰上,拧紧四颗固定螺丝.打开十字激光对准器,将
灯具调整到十字激光竖线能平分灯具发光部分,且经过光度中心,横线通过升降灯臂
调制与灯具光度中心等高.
4.2.4用电源给灯具供电,(直流供电灯具选择WY12010直流稳压稳流电源,交流供电灯具
选择VPS1030交流稳压稳流电源)将灯具正常点亮.
4.2.5打开测试软件GOSoft,选择系统类型
(1)配光曲线测试
共8页第2页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
a.选择菜单中的操作→GO-R5000 配光绝对精确测试，第1探测器（近场）或GO-R5000
配光绝对精确测试，第3探测器（远场）（根据灯具尺寸利用光强反比公式计算选
择），具体操作如图：
选择近场测试时出现如下对话框
点击“选择”，出现后选择标准灯数据，选择最近一次定标时间的数据
共8页第3页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
点击“确定”
点击：“确定”，输入2探测器偏角。
点击：“确定”
共8页第4页SBC/LP.102-2010 A/1 2011-09-01
2011-09-01 将灯具数据填写完成后，点击“确定”后出现如下对话框
b.选择合适的测量速度：快速、中速和慢速（一般选择快速模式）。
c.根据灯具类型选择C角度间隔10、C测试范围（0--360）、r测试间隔0.5、r测试
范围（灯具背面有光的，测试范围选择0—180，灯具背面无光选0--90。
选择完成后点击“开始”，
d.测试前复位（选择此项将转臂转至复位的位置，复位位置旋转反射镜位于最下方
的位置），灯具稳定时间一般为30分钟，填写上灯具的重量。
e.点击“确定”，提示将反射镜的罩子罩起来。
共8页第5页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
（2）测量
a.点击测试输入中的对话框中的“确定”，系统先进入等待光源稳定状态，并且在主界面上弹出如下所示的窗口。
该窗口中将显示各个时间点上被测光源或灯具的功率、电压和照度，并绘制成曲线。
b.灯具稳定后弹出如下窗口自动测试。
c.分布测试对话框右侧为测量显示窗口，实时显示分布光度计测量过程中所生
成的光强分布曲线、光强数据表格、三维光强分布和电参数，通过点击窗口标签切换显示量值。
d. 测试过程中会在测试对话框左下侧显示所完成的进度及已用的时间。
(3)测量结束
在分布光度计自动完成测量后会发出蜂鸣声提示测量结束。
同时，GOSoft 软件将根据测量光源和灯具的类型不同处理测量结果，给出相应数据和曲线分析
共8页第6页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
（4）保存文件和打印报告
（a）测量结束注意保存数据文件。
在保存文件前，输入完整测试信息和IESNA信息。
(b)保存文件：选择“文件”，点击“另存为”或者直接点击工具栏中的。
(c）灯具格式文件输出
GOSoft 软件提供多种灯具格式文件输出，文件格式及遵循的标准参见第三章。
若用户要导出标准灯具格式文件，可选择“文件”菜单，然后选择“导出标准灯具格式文件”。
(d）导出光强数据：选择“文件”，点击“导出光强数据(Excel 格式)”可将测得的光源或灯具的光强分布数据以A-α、B-β 或C-γ 坐标系导出，数据格式为*.CSV。
(e）导出主窗口图片：选择“文件”，点击“导出图片”可将显示页面保存为bmp
图片。
(f）打印报告：选择“文件”，点击“打印”或“打印预览”。
(5)退出系统
当测试完毕要退出系统时，请先关闭测控软件。
关闭测控软件时会弹出如图所示的对话框，请点击“复位退出”按钮，等待
系统复位完成后软件会自动关闭。
（3）色温测试
a.选择菜单中的操作→配光测试
共8页第7页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
出现如下对话框，选择颜色分布测试，灵敏度档位选择
b．确定后选择定标文件，将信息填写完整。
C．填写完成后点击“确定”，待等完定后开始测试。
共8页第8页
2011-09-01
SBC/LP.102-2010 A/1 2011-09-01
d.测试完成后保存指定位置，测试结束。
4.3.测试报告整理
5注意事项
¾电参数请务必记录，试文件注意保存。
¾标准光源是贵重物品，请谨慎、小心操作。
¾定标前需要将标准光源稳定10分钟以上。
¾测试样品必须稳定30分钟以上，才能测试。
