实验报告2 波形观察与电压测量
实验报告
第一部分一、示波器的功能一、示波器的功能1、可以测量直流信号、交流信号的电压幅度2、可以测量交流信号的周期，并以此换算出交流信号的频率。
3、可显示交流信号的波形。
4、可以用两个通道分别进行信号测量。
5、可以在屏幕上同时显示两个信号的波形，即双踪测量功能。
此功能能够测量两个信号之间的相位差，和波形之间形状的差别。
二、示波器面板旋钮的功能1、扫描速度旋钮，可以改变示波器扫描线从左向右移动的速度。
2、电压选择旋钮，可以改变输入电压使扫描线在示波器屏幕Y轴方向的偏转幅度。
3、上下调整旋钮、左右调整旋钮，可以改变扫描线在屏幕中上下左右两个方向的位置。
4、电压标准旋钮向顺时针方向达到最大值的状态为标准状态。
其它位置为非标准状态。
5、扫描速度标准旋钮向顺时针方向达到最大值的状态为标准状态。
其他位置为非标准状态。
6、为同步旋钮，它能使示波器的波形稳定下来。
7、功能选择键为CH1通道选择、CH2通道选择、双踪功能选择。
8、功能选择键为CH1信号同步、CH2信号同步。
9、为测量功能选择开关，能使测量处与交流DC、直流AC、和接地GHD三种状态。
当处于直流DC状态时，无论是直流还是交流信号都能够进行测量。
当处于交流AC状态时，示波器测量接口的内部被串上的一个电容，此时信号中的直流成分被电容阻隔，而交流成分却可以通过电容而被测量。
当处于接地状态的时，示波器的测量接口在示波器内部与地短路，此时外部信号不能进入示波器。
10、为亮度调整旋钮，可以调整图像的亮度。
11、为聚焦调整旋钮，可以使图像变得精细。
三、示波器对被测电压进行读数的方法1、测量电压的读数示波器扫描线在Y轴方向偏离一个方格，被测量的电压值就等于电压选择旋钮所指示的电压。
信号电压使示波器扫描线在Ｙ轴方向偏离的格数乘以电压选择旋钮所指示的电压，就等于这个信号的电压值。
2、测量交流电压的周期示波器扫描线在X轴方向每移动一个方格，所经过的时间就等于扫描速度旋钮所指示的时间。

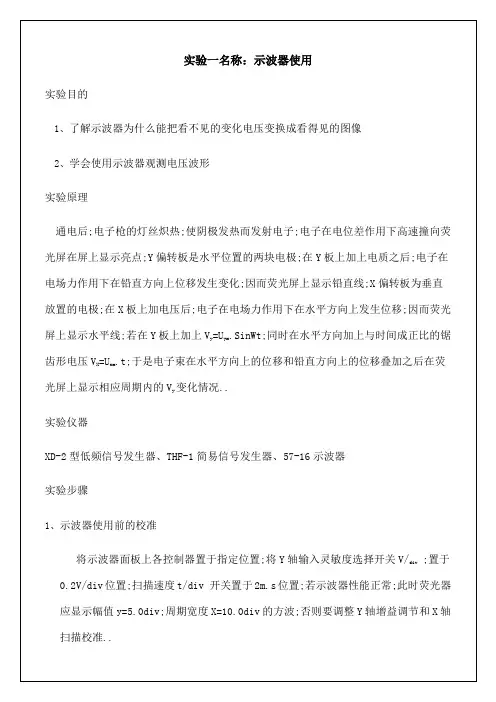

物理实验报告
实验二名称:声速的测定实验目的1、了解估算声速的温度比较法2、学会用驻波法测声速3、培养综合使用仪器的能力实验原理1、温度比较法在气体中传播的声速;在假定气体为理想气体时;其传播速度可借助热力学与气体动理论有关原理求得V=V01+t/T1式中V—被测空气处于零摄氏度的声速T0—开尔文T=273.15Kt—空气的摄氏度2、驻波法测声速波腹示踪法根据波动理论声速可表示为V=f. λ 2在声波频率f已知的前提下;只要精确到测定空气中声波波长就可以确定声速V.实验室常用的驻波法;即波腹示踪法测定声波波长..实验步骤和内容1、测出室温t用温度比较法;利用式1求声速3 5.5009 8.498 0.999 0.0104 5.99010 8.988 0.999 0.0105 6.33211 9.492 0.987 0.0226 7.02612 9.982 0.985 0.024平均值1.009 0.023数据处理1、数据记录与计算开始温度t=24.5..C 结束温度t ’=24.5..C 开始频率f 0=35.455KHZ 结束频率f 0‘=35.435KHZ 平均值f=35.455+35.435/2=35.445KHZ V=f λ=357.64m/s2、温度比较法V=V 01+t/T 0=331.451+t+t ’/2273.15=345.99m/s3、计算声速相对不确定度Ur =UV/V=Uf/f2+UΛ/λ2 式中Uf/f=0.5实验给出UΛA =√∑(λI—λ2/n-1=0.035UΛB=0.002/√3=0.001UΛ=UΛA2+UΛB2=0.0354、计算不确定度Ur =UV/V=0.035UV=UrV=0.035345.99=12.11m/s实验结果 V±UV=345.99±12.11m/s百分差：△V=｜VΛ—VT｜=357.64-345.99=11.65m/sEr =△V/VT100%=11.65/357.99 100%=3.2%试验三名称：迈克尔逊干涉仪试验目的1、了解迈克尔逊干涉仪的调节方法并掌握调节方法2、观察各种干涉图样;比较它们各自不同的特点3、测定H e—Ne激光波长试验原理光源上一点发出的一束光线经分光板而被分为两束光线1和2;这两束光分别射向相互垂直的全方射镜M1和M2;经M1和M2反射后又汇于分光板G1;这两束光再次被G1干涉条纹的个数△K; 并记录M; 对应的移动距离△d; 便可由公式 : λ=2△d/△k求出激光的波长..数据记录与处理i dmm I+5di+5△di =di+5-diVi2=△di—△d2126.92660626.877510.04909 2.02510-7226.91642726.867060.04936 3.2210-8 326.90695826.857310.04964110-8 426.89673926.847260.04947 4.910-9 526.887121026.836870.05015 3.48110-7△di=0.04954λ=2△d/△k5=20.0495/305=6.60510-4mmUa=K√∑(△di—△d)2/n-1=1;0910-4mmUb=10-4/√3=0.5810-4mm所以△Ud =Ua2+ Ub2=√(1.09∗10-42+0.5810-42=1.2310-4mmUΛ=2Ud/△k5=1.610-6mm试验结果λ=660.5±1.6mm百分差 Urλ= Uλ/λ 100%=1.6/160.5 100%=0.24%。
大学物理实验示波器实验报告
示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun 生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun 于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT 为布朗管(Braun Tube)。
【实验目的】 1、 了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、 通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
【实验仪器】VD4322B 型双踪示波器、EM1643型信号发生器、连接线及小喇叭等图8-2 VD4322型双踪示波器板面图 1、电源开关 2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、入耦合开关（AC-GND-DC ）9、10、垂直偏转因数选择开关（V/格）11、1Y 位移旋钮12、2Y 位移旋钮13、工作方式选择开关（1Y 、2Y 、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】 一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
电路分析实验报告
电路分析实验报告电路分析实验报告引言电路分析是电子工程学中的基础课程之一，通过实验来验证理论知识的正确性和应用情况。
本次实验旨在通过对不同电路的分析，探索电流、电压和功率之间的关系，并熟悉使用基本的电路分析仪器。
实验目的1. 熟悉使用万用表、示波器等电路分析仪器；2. 学习测量电路中的电流、电压和功率；3. 掌握电路中串联、并联和混合连接的分析方法。
实验器材1. 直流电源；2. 电阻器、电容器、电感器等被测元件；3. 万用表、示波器等电路分析仪器。
实验步骤1. 串联电路分析首先，我们将两个电阻器串联连接，并接入直流电源。
使用万用表测量每个电阻器的电压，并计算出总电压。
然后，测量电路中的总电流，并用欧姆定律计算出每个电阻器中的电流。
最后，比较测量值和计算值，验证串联电路中电压和电流的分配规律。
2. 并联电路分析接下来，我们将两个电阻器并联连接，并接入直流电源。
使用万用表测量每个电阻器的电流，并计算出总电流。
然后，测量电路中的总电压，并用欧姆定律计算出每个电阻器中的电压。
最后，比较测量值和计算值，验证并联电路中电流和电压的分配规律。
3. 混合电路分析最后，我们将串联和并联的电路元件组合成混合电路，并接入直流电源。
使用示波器观察电路中的电压波形，并测量电路中的电压和电流。
通过分析波形和测量值，我们可以了解混合电路中电流和电压的变化规律，并验证超定、欠定和正定电路的特性。
实验结果与分析1. 串联电路根据测量结果，我们发现串联电路中，电压在各个电阻器之间按照电阻值的比例分配，而电流在各个电阻器中相等。
这符合串联电路的基本特性。
2. 并联电路根据测量结果，我们发现并联电路中，电流在各个电阻器之间按照电导值的比例分配，而电压在各个电阻器中相等。
这符合并联电路的基本特性。
3. 混合电路通过观察示波器的波形和测量电压、电流的数值，我们可以了解混合电路中电流和电压的变化规律。
根据实验结果，我们可以进一步分析电路中的功率分配情况，并计算出各个元件的功率损耗。
示波器的使用实验报告
示波器的使用实验报告各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢篇一：大学物理实验报告(示波器)??00A9示波器的使用实验简介示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。
实验目的2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
实验仪器VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮实验原理一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
电工电子技术A2实验指导
实验一 常用电子仪器的使用一、 实验目的1．熟悉示波器，低频信号发生器和频率计等常用电子仪器面板，控制旋钮的名称，功能及使用方法。
2．学习使用低频信号发生器和频率计。
3．初步掌握用示波器观察波形和测量波形参数的方法。
二、实验原理在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。
接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图1． 低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V （峰-峰值）。
通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。
低频信号发生器的输出信号频率可以通过频率分档开关进行调节。
低频信号发生器作为信号源，它的输出端不允许短路。
2．交流毫伏表交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。
为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。
3．示波器示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。
示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。
双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。
本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值U m 、周期T （或频率f ）和初相；脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。
实验报告2 波形观察与电压测量
实验二波形观察与电压测量一、实验目的1了解示波器的结构和工作原理，掌握示波器的使用方法；2学会用示波器观察电信号的波形，并测量其电压大小；3学会用示波器观察电路输出信号波形有无失真；4 学会“逐点法”研究幅频特性。
二、实验内容1波形观察——示波器面板各旋钮的使用操作；2用示波器测量信号幅度；3测量放大电路电压放大倍数；4放大电路幅频特性研究。
三、实验仪器及器材1 示波器 1台2 信号发生器 1台3 实验箱 1台4功率放大电路实验板 1块四、数字存储示波器简介（以TDS1002型为例）1 概述TDS1002数字存储示波器是小型、轻便式的二通道台式仪器，可以用地电压为参考进行测量，主要用来观察与测量电路中各种波形的一种电子仪器。
观察电路能否正常工作，测量波形的有效值、平均值、峰—峰值、上升时间、下降时间、频率、周期、正频宽、负频宽等。
因此，在生产、实验和科研工作中，有着广泛的使用。
2 面板结构前面板结构如图2-1所示。
按功能可分为显示区、垂直控制区、水平控制区、触发区、功能区五个部分。
另有5个菜单按钮，3个输入连接端口。
下面将分别介绍各部分的控制钮以及屏幕上显示的信息。
图2-1 数字存贮示波器面板结构图图2-2 示波器显示区示波器的显示区除了显示波形外,还显示关于波形和示波器控制设置的详细信息。
显示区如图2-2所示 1显示图标表示采集方式取样模式 峰值检测模式 均值模式2 触发状态显示如下:□ 已配备。
示波器正在采集预触发数据。
在此状态下忽略所有触发。
R 准备就绪。
示波器已采集所有预触发数据并准备接受触发。
T 已触发。
示波器己发现一个触发并正在采集触发后的数据。
● 停止。
示波器已停止采集波形数据。
● 采集完成。
示波器已完成一个 "单次序列"采集。
R 自动。
示波器处于自动模式并在无触发状态下采集波形。
扫描。
在扫描模式下示波器连续采集并显示波形。
3 使用标记显示水平触发位置。
旋转 "水平位置"旋钮调整标记位置。
【实验】测量电压实验报告
【关键字】实验测量电压实验报告篇一：基于Labview的电压测量仿真实验报告仿真实验一基于Labview的电压测量仿真实验一、实验目的1、了解电压测量原理；2、通过该仿真实验熟悉虚拟仪器技术——LABVIEW的简单编程方法；3、通过本次实验了解交流电压测量的各种基本概念。
二、实验仪器微机一台、LABVIEW8.5软件三、实验原理实验仿真程序如下（正弦波、三角波、锯齿波、方波（占空比30%、50%、60%）：四、实验内容及步骤（1）自己编写LABVIEW仿真信号源实验程序，要求可以产生方波（占空比可调）、正弦波、三角波、锯齿波等多种波形，而且要求各种波形的参数可调、可控。
（2）编写程序对各种波形的有效值、全波平均值、峰值等进行测量，在全波平均值测量时要注意程序编写过程。
同时记录各种关键的实验程序和实验波形并说明。
实验所得波形如下：（正弦波、三角波、锯齿波、方波（占空比30%、50%、60%）：正弦波：三角波：锯齿波：方波（占空比30%）：方波（占空比50%）：方波（占空比60%）：（3）对各种波形的电压进行测量，并列表记录。
如下表：五、实验小结由各波形不同参数列表可知，电压量值可以用峰值、有效值和平均值表征。
被测电压是非正弦波的，必须根据电压表读数和电压表所采用的检波方法进行必要地波形换算，才能得到有关参数。
篇二：万用表测交流电压实验报告1万用表测交流电压实验报告篇三：STM32 ADC电压测试实验报告STM32 ADC电压测试实验报告一、实验目的1.了解STM32的基本工作原理2. 通过实践来加深对ARM芯片级程序开发的理解3.利用STM32的ADC1通道0来采样外部电压值值，并在TFTLCD模块上显示出来二、实验原理STM32拥有1~3个ADC，这些ADC可以独立使用，也可以使用双重模式（提高采样率）。
STM32的ADC是12位逐次逼近型的模拟数字转换器。
它有18个通道，可测量16个外部和2个内部信号源。
示波器的调整和使用实验报告
示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。
它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。
本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。
一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。
首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。
接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。
2. 触发调整触发是示波器稳定显示波形的关键。
在进行触发调整前，需选择适当的触发源和触发方式。
通常情况下，选择外部触发源，并将触发方式设置为边沿触发。
然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。
3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。
首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。
然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。
水平调整主要是调节波形的时间基准和位置。
首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。
然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。
二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。
首先，将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如直流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
2. 测量交流电压示波器也可以用来测量交流电压。
与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如交流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
3. 测量频率和周期示波器可以用来测量信号的频率和周期。
首先，将示波器的输入通道连接到待测信号源。
然后，选择合适的触发源和触发方式。
示波器实验报告
示波器实验报告示波器实验报告【实验题目】示波器的原理和使用【实验目的】1.了解示波器的基本机构和工作原理，掌握使用示波器和信号发生器的基本方法。
2.学会使用示波器观测电信号波形和电压副值以及频率。
3.学会使用示波器观察李萨如图并测频率。
【实验原理】1.示波器都包括几个基本组成部分：示波管(阴极射线管)、垂直放大电路(Y放大)、水平放大电路(X放大)、扫描信号电路(锯齿波发生器)、同步电路、电源等。
2.李萨如图形的原理：如果示波器的X和Y输入时频率相同或成简单整数比的两个正弦电压，则荧光屏上将呈现特殊的光点轨迹，这种轨迹图称为李萨如图形。
如果作一个限制光点x、y方向变化范围的假想方框，则图形与此框相切时，横边上的切点数nx与竖边上的切点数ny之比恰好等于Y与X输入的两正弦信号的频率之比，即fy:fx=nx:ny。
【实验仪器】示波器×1，信号发生器×2，信号线×2。
【实验内容】1.基础操作：了解示波器工作原理的基础上阅读所用机器的说明书，了解每个旋钮的作用。
其中最主要也是经常使用的旋钮为横向和纵向两个。
横向旋钮是控制扫描时间的旋钮，调节时表现为荧光屏上显示波形发生横向的压缩或展开;纵向旋钮是调节垂直放大电路的旋钮，调节时表现为荧光屏上显示波形发生纵向的展开或压缩，次旋钮为两个，分别控制示波器的两个输入信号。
明确操作步骤及注意事项后，接通示波器电源开关。
先找到扫描线并调至清晰。
2.观测李萨如图形：向CH1、CH2分别输入两个信号源的正弦波，“扫描时间”的“粗调”旋钮置于“__Y”方式(即使两路信号进行合成)。
调出不同比值的李萨如图形来，画出草图，并分析图形的特点与两个信号频率之间的关系。
绘出所观察到的各种频率比的李萨如图形。
设fx=1000Hz为约定真值，依次求出另一信号发生器的输出频率fy，并与该信号发生器读数值f′y进行比较，一一求出它们的相对误差。
【实验数据】【实验结果】【误差分析】1.两台信号发生器不协调。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二波形观察与电压测量一、实验目的1了解示波器的结构和工作原理，掌握示波器的使用方法；2学会用示波器观察电信号的波形，并测量其电压大小；3学会用示波器观察电路输出信号波形有无失真；4 学会“逐点法”研究幅频特性。
二、实验内容1波形观察——示波器面板各旋钮的使用操作；2用示波器测量信号幅度；3测量放大电路电压放大倍数；4放大电路幅频特性研究。
三、实验仪器及器材1 示波器 1台2 信号发生器 1台3 实验箱 1台4功率放大电路实验板 1块四、数字存储示波器简介（以TDS1002型为例）1 概述TDS1002数字存储示波器是小型、轻便式的二通道台式仪器，可以用地电压为参考进行测量，主要用来观察与测量电路中各种波形的一种电子仪器。
观察电路能否正常工作，测量波形的有效值、平均值、峰—峰值、上升时间、下降时间、频率、周期、正频宽、负频宽等。
因此，在生产、实验和科研工作中，有着广泛的使用。
2 面板结构前面板结构如图2-1所示。
按功能可分为显示区、垂直控制区、水平控制区、触发区、功能区五个部分。
另有5个菜单按钮，3个输入连接端口。
下面将分别介绍各部分的控制钮以及屏幕上显示的信息。
图2-1 数字存贮示波器面板结构图图2-2 示波器显示区示波器的显示区除了显示波形外,还显示关于波形和示波器控制设置的详细信息。
显示区如图2-2所示 1显示图标表示采集方式取样模式 峰值检测模式 均值模式2 触发状态显示如下:□ 已配备。
示波器正在采集预触发数据。
在此状态下忽略所有触发。
R 准备就绪。
示波器已采集所有预触发数据并准备接受触发。
T 已触发。
示波器己发现一个触发并正在采集触发后的数据。
● 停止。
示波器已停止采集波形数据。
● 采集完成。
示波器已完成一个 "单次序列"采集。
R 自动。
示波器处于自动模式并在无触发状态下采集波形。
扫描。
在扫描模式下示波器连续采集并显示波形。
3 使用标记显示水平触发位置。
旋转 "水平位置"旋钮调整标记位置。
4 用读数显示中心刻度线的时间。
触发时间为零。
5 使用标记显示 "边沿"脉冲宽度触发电平，或选定的视频线或场。
6 使用屏幕标记表明显示波形的接地参考点。
如没有标记，不会显示通道。
7 箭头图标表示波形是反相的。
8 以读数显示通道的垂直刻度系数。
9 BW 图标表示通道是带宽限制的。
10 以读数显示主时基设置。
11 如使用窗口时基，以读数显示窗口时基设置。
12 以读数显示触发使用的触发源。
13 显示区域中将暂时显示 帮助向导"信息。
14 用读数表示 "边沿"脉冲宽度触发电平。
15 显示区显示有用信息 。
16 以读数显示触发频率。
示波器在显示屏的底部显示 "信息区域"，以提供以下类型的信息:(1)访问另一菜单的方法，例如按下"触发菜单"按钮时:要使用 "触发释抑"，请进入 "水平"菜单(2)建议可能要进行的下一步操作，例如按下 "测量"按钮时:按下某个选项按钮以更改其测量(3)有关示波器所执行操作的信息，例如按下“默认设置”按钮时:调用默认设置(4)波形的有关信息，例如按下“自动设置”按钮时:在通道1上检测到矩形波或脉冲波2.3 使用菜单系统TDS 1002示波器的用户界面设计用于通过菜单结构方便地访问特殊功能。
按下前面板按钮，示波器将在显示屏的右侧显示相应的菜单。
该菜单显示直接按下显示屏右侧未标记的选项按钮时可用的选项。
(在某些文档+，选项按钮可能也指显示屏按钮、侧菜单按钮、bezel钮或软键。
) 示波器使用下图2-3四种方法显示菜单选项列四种方法显示菜单选项：如图2-3所示2.3.1 页(子菜单)选择:对于某些菜单，可使用顶端的选项按钮来选择两或三个子菜单。
每次按下顶端按钮时，选项都会随之改变。
例如，按下"保存/调出"菜单内的顶端按钮，示波器将在 "设置"和 "波形"子菜单间进行切换。
2.3.2 循环列表:每次按下选项按钮时，示波器都会将参数设定为不同的值。
例如，可按下"CH1菜单"按钮，然后按下顶端的选项按钮在 "垂直(通道)藕合"各选项切换。
2.3.3动作：示波器显示按下“动作选项”按钮时间即发生的动作类型。
例如，按下“显示菜单”按钮，然后按下“对比度增加”选项按钮时，示波器会立即改变对比度。
2.3.4单选钮：示波器为每一选项使用不同的按钮。
当前选择的选项被加亮显示。
例如，当按下“采集菜单”按钮时，示波器会显示不同的采集模式选项。
要选择某个选项，可按下相应的按钮。
2.4垂直控制如图2-4所示。
CH1.CH2.光标1及光标2位置。
可垂直定位波形。
显示和使用光标时，LED变亮以指示移动光标时，按钮的可选功能。
图2-4 垂直控制系统图2-5 水平控制系统图2-6 触发控制CH1.CH2.菜单。
显示垂直菜单选择项并打开或 关闭对通道波形显示。
伏/格 (CH1,CH2)。
选择标定的刻度系数。
数学计算菜单。
显示波形的数学运算并可用于 打开和关闭数学波形。
2.5 水平控制如图2-5所示。
位置。
调整所有通道和数学波形的水平位置。
这一控制的分辨率随时基设置的不同而改变。
注释:要对水平位置进行大幅调整，可将秒/格旋钮旋转到较大教值，更改水平位置，然后再将此旋钮转到原来的数值。
当直示帮助主题时，可使用此旋钮滚动选择链接或索引条目。
水平菜单。
显示 "水平菜单"。
设置为零。
将水平位置设置为零。
秒/格。
为主时基或窗口时基选择水平的时间/格(刻度系数)。
如 "窗口区"被激活，通过更改窗口时基可以改变窗口宽度。
2.6 触发控制如图2-6所示。
电平”和“用户选择”。
使用 "边沿"触发时，"电平"旋钮的基本功能是设置电平幅度，信号必需高于它才能进行采集。
还可使用此旋钮执行 “用户选择"的其它功能。
旋钮下的LED 发亮以指示相应功能。
释抑：设置可以接受另一触发事件之前的时间量。
视频线数：当“触发类型”选项设置为 “视频”，“同步”选项设置为 “线数”时，将示波器设置为某一指定线数。
图2-7 菜单和控制按钮脉冲宽度：当“触发类型”选项设置为 “脉冲”，并选择了“设置脉冲宽度”选项时，设置脉冲宽度。
触发菜单。
显示 “触发菜单”。
设置为50%触发电平设置为触发信号峰值的垂直中点。
强制触发 不管触发信号是否适当，都完成采集。
如采集已停止，则该按钮不产生影响。
触发视图。
当按下“触发视图”按钮时，显示触发波形而不显示通道波形。
可用此按钮查看诸如触发藕合之类的触发设置对触发信号的影响。
2.7 菜单和控制按钮 如图2-7所示。
2.7.1 保存/调出（SAVE/RECALL ）：显示设置和波形的“保存/调出菜单”。
测量(MESURE)：显示自动测量菜单。
2.7.2采集（ACQUIRE ）：显示“采集菜单”。
2.7.3 显示(DISPLY)：显示“显示菜单”。
2.7.4 光标(CURSOR)：显示“光标菜单”。
当显示“光标菜单”并且光标被激活时，“垂直位置”控制方式可以调整光标的位置。
离开“光标菜单”后，光标保持显示（除非“类型”选项置为“关闭”），但不可调整。
2.7.5 辅助功能（UTILITY ）：显示“辅助功能菜单”。
2.7.6 帮助(HELP)：显示“帮助菜单”2.7.7 默认设置(DEFAULT SETUP)：调出厂家设置。
2.7.8 自动设置（AUTO SET ）：自动设置示波器控制状态，以产生适用于输出信号的显示图形。
2.7.9 单次序列(SINGLE SEQ)：采集单个波形，然后停止。
运行/停止(RUN/STOP)：连续采集波形或停止采集。
2.7.10 打印（PRINT ）：打印操作。
3 应用示例3.1 使用“自动设置”需要查看电路中的某个信号，在不了解该信号的幅值或频率。
希望快速显示该信号，并 测量其频率、周期、峰峰值。
可以使用“自动设置”。
按下CH1菜单按钮，将探头选项衰减设置成与探头上的开关设定一致。
例如，探头上的开关设定在“×10”位置，则探头选项衰减设置成10X （如果设置不一致，结果怎样？）。
通道1的探头与信号连接。
按下“自动设置”按钮。
示波器自动设置垂直、水平和触发控制。
若需要优化波形，可手动调整。
3.2 自动测量：示波器自动测量大多数显示出来的信号。
要测量信号的频率、周期、峰峰值、上升时间以及正频宽等，按如下步骤进行：按下“测量”按钮，查看“测量”菜单。
按下顶部的选项按钮，显示“测量1”菜单。
按下“类型”选项按钮，选择频率。
其读数将显示测量结果及更新信息。
按下返回选项按钮。
按下顶部第二个选项按钮，显示“测量2”菜单。
按下“类型”选项按钮，选择周期。
其读数将显示测量结果及更新信息。
按下返回选项按钮。
按下顶部中间的选项按钮，显示“测量3”菜单。
按下“类型”选项按钮，选择峰—峰值。
其读数将显示测量结果及更新信息。
按下返回选项按钮。
按下第四个选项按钮，显示“测量4”菜单。
按下“类型”选项按钮，选择上升时间。
其读数将显示测量结果及更新信息。
按下返回选项按钮。
按下底部的选项按钮，显示“测量5”菜单。
按下“类型”选项按钮，选择正频宽。
其读数将显示测量结果及更新信息。
按下返回选项按钮。
3.3 测量两个信号假设正在测试放大器，需要测量放大器的输入和输出信号。
可将示波器的两个通道分别与放大器的输入和输出端相连，使用测量结果计算出放大倍数。
要激活并显示连接到通道1和通道2的信号，按如下步骤进行：如果未显示通道，可按下CH1菜单和CH2菜单按钮。
按下“自动设置”按钮。
要选择两个通道进行测量，可执行以下步骤。
按下“测量”按钮，查看“测量”菜单。
按下顶部的选项按钮:显示“测量1菜单”。
按下信源选项按钮。
选择CH1。
按下类型选项按钮，选择峰-峰值。
按下返回选项按钮。
按下顶部第二个选项按钮：显示“测量2菜单”。
按下信源选项按钮。
选择CH2。
按下类型选项按钮，选择峰-峰值。
按下返回选项按钮。
读取两个通道的峰峰幅值。
五、实验要求1 复习有关示波器的结构原理，理解示波器显示波形的原理；2 查阅有关示波器使用的资料，熟悉示波器的使用步骤；3 查阅示波器应用的有关资料。
六．实验步骤1 波形观察——示波器面板各旋钮的使用操作用信号发生器输出正弦信号作为被测信号，按表2-1进行实验。
2、示波器测量信号参数 2.1 读波形高度测幅度用信号发生器输出1kHz 、Vp-p 为10mV —1V 的正弦波加到示波器，适当调节示波器各旋钮，读取波形峰峰高度，填表2-2，并以信号源指示的幅度为准，计算测量的相对误差。
