砖砌排水检查井的流槽

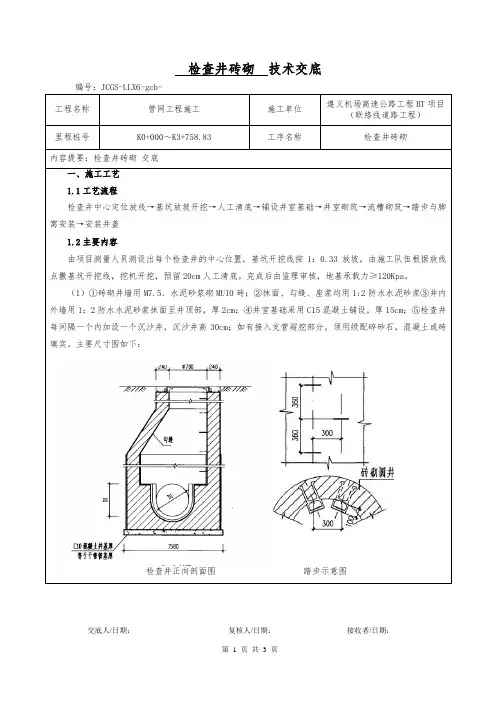

检查井砖砌技术交底
检查井砖砌技术交底编号：JCGS-LLX6-gcb-
工程名称管网工程施工施工单位遵义机场高速公路工程BT项目（联络线道路工程）
里程桩号K0+000～K3+758.83 工序名称检查井砖砌
内容提要：检查井砖砌交底
一、施工工艺
1.1工艺流程
检查井中心定位放线→基坑放坡开挖→人工清底→铺设井室基础→井室砌筑→流槽砌筑→踏步与脚窝安装→安装井盖
1.2主要内容
由项目测量人员测设出每个检查井的中心位置，基坑开挖线按1：0.33放坡，由施工队伍根据放线点撒基坑开挖线，挖机开挖，预留20cm人工清底。
完成后由监理审核，地基承载力≥120Kpa。
（1）①砖砌井墙用M7.5、水泥砂浆砌MU10砖；②抹面、勾缝、座浆均用1:2防水水泥砂浆③井内外墙用1：2防水水泥砂浆抹面至井顶部，厚2cm；④井室基础采用C15混凝土铺设，厚15cm；⑤检查井每间隔一个内加设一个沉沙井，沉沙井高30cm；如有接入支管超挖部分，须用级配碎砂石，混凝土或砖填实。
主要尺寸图如下：
检查井正向剖面图踏步示意图
交底人/日期：复核人/日期：接收者/日期：
交底人/日期：复核人/日期：接收者/日期：
交底人/日期：复核人/日期：接收者/日期：。
排水检查井砌筑技术交底
1、钢筋混凝土盖板安装采用挖掘机吊装就位，安装前用1：3水泥砂浆座底，盖板安装要求位置准确，底部平稳牢固。
六、井筒砌筑
1、井筒高度应符合设计要求，砌筑时应挂中心线，随砌随测量内径尺寸，防止尺寸偏差，砌筑排砖要求同圆形检查井井室，圆形收口井井筒砌筑时，根据设计要求进行收口，四面收口时每层不应超过30㎜，
三面收口时每层不应超过40～50㎜，上部收口时，若需抹面，应按坡度将砖头打成破茬，以便于井内须坡抹面。
七、抹面
1、雨水检查井：井室内墙面由下游管底至管顶以上300㎜，均用1：2.5水泥砂浆抹面，厚20㎜，至地下水位以上500㎜；污水检查井：井室内墙面由下游管底至井室顶以下全部用1：2.5水泥砂浆抹面，，而外墙用1：3水泥砂浆抹面，厚20㎜，至地下水位500㎜；抹面前应先用水湿润砖面，然后再用三遍法抹面，第一遍1：2.5水泥砂浆打底，第二遍抹厚5㎜找平，第三遍抹厚5㎜铺顺压光，抹面要一气呵成，表面不得漏砂粒，抹面完成后，井顶应覆盖养护，为了保证抹面三层砂浆整体性，分层时间宜在定浆后随即抹下一层，如隔时间太长，应刷素浆一道，以保证接茬质量。
步，安装前一天应刷防锈漆两道，踏步的竖向间距375㎜，踏步的外露长度100㎜，踏步水平间距150㎜，从井口向下第一个踏步距井口应控制在220㎜～360㎜。踏步安装时，要求上下垂直，尺寸一致，圆形井安装时，必须向圆中心安装，踏步应随井墙砌筑随安装，位置准确，随时用尺测量其间距，在砌砖时用砂浆埋牢，不得事后凿洞补装，砂浆未凝固前不得踩踏；有钢筋混凝土盖板的井室，盖板下第一个踏步距盖板底部120㎜为控制踏步。

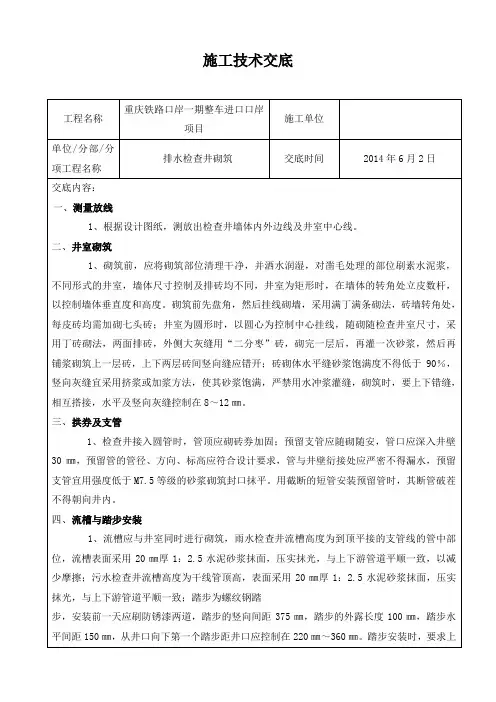

施工技术交底
工程名称
重庆铁路口岸一期整车进口口岸项目
施工单位
单位/分部/分项工程名称
排水检查井砌筑
砖砌雨水井应做多深
砖砌雨水井应做多深【篇一：砖砌检查井方案】一、施工准备1、明挖管道铺设接口强度达到设计强度80%；2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。
二、施工方法（一）、检查井砌筑1、井底基础与管道基础同时浇筑。
2、流槽一定与检查井壁同时砌筑。
表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。
3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。
4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。
5、砂浆拌和均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。
如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。
6、砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。
砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。
7、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm 时，砌砖圈加固。
管子穿越井室壁或井底，留有30～50mm 的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。
8、砌筑井内踏步时，随砌随安，位置正确。
踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
混凝土井壁的踏步在预制或现浇时安装。
道路技术交底_检查井砌筑内容介绍施工方法及要求：1.检查井按标准图砌筑，所用材料均须满足监理及规范要求，砂浆采用1∶3水泥砂浆，砌筑前须将砖洒水浸湿。
测量人员在基础混凝土上放出井位大样。
2.预留支管须随砌筑随安装，管口深入检查井3cm，预留支管的管径、方向、高程须符合设计要求，管与井壁衔接处须严密不漏水，预留支管管口用低强度砂浆封口抹平，用截断的短管作为预留支管时其断管破茬不得朝向井内。
砖砌检查井方案
砖砌检查井方案一、施工准备1、明挖管道铺设接口强度达到设计强度80%;2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。
二、施工方法(一)观测井砌筑1、井底基础与管道基础同时浇筑。
2、流槽一定与检查井壁同时砌筑。
表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。
3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。
4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。
5、砂浆拌和均匀，保证砌筑砖含水量为10,15%，砌体不得有竖向通缝，必须为上下错缝，内外搭接。
如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。
6、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm 时，砌砖圈加固。
管子穿越井室壁或井底，留有30,50mm 的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。
7.观测井按标准图砌筑，所用材料均须满足设计及规范要求，砂浆采用1?3水泥砂浆，砌筑前须将砖洒水浸湿。
测量人员在基础混凝土上放出井位大样。
8.预留支管须随砌筑随安装，管口深入检查井3cm，预留支管的管径、方向、高程须符合设计要求，管与井壁衔接处须严密不漏水，预留支管管口用低强度砂浆封口抹平，用截断的短管作为预留支管时其断管破茬不得朝向井内。
9.管顶拱旋按照标准图砌筑，一般当管径?1000mm时，拱旋高度为250mm，当管径<1000mm时，拱旋高度为150mm。
检查井的流槽应在井壁砌筑到管顶以下即行砌筑，表面须用砂浆压实抹光。
10.观测井井室、井筒内壁用原浆勾缝，井室有抹面要求时内壁抹面分两层压实抹光，外壁用砂浆搓缝严实。
有盖板的井室盖板下须砌筑一层丁砖。
砖砌雨污水检查井施工工艺
7砖砌雨污水检查井施工工艺7.1适用范围地基承载力较好，地下水位较低的雨污水管道。
7.2施工准备7.2.1材料要求：1水泥、砂、砖、掺和料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。
2砖、砂浆、盖板混凝土抗压强度应符合设计要求。
3井圈、井盖、踏步的选用符合设计要求。
7.2.2施工机具与设备：砂浆拌制设备、数量、能力应满足现场搅拌需要。
7.2.3作业条件：1排水管道检查井基础强度应满足设计要求，表面清理干净整洁。
2测设井位轴线位置并标示境地高程（流水面高程）。
3所用材料已运至施工现场，数量满足施工需要。
4施工用砂浆配合比已完成并满足施工需要。
5井室内未接通的备用支线管口已封堵完成。
7.2.4技术准备：1图纸（标准图集）会审已完成并进行了设计交底。
2施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级质量要求。
7.3操作工艺7.3.1工艺流程：井底基础---砌筑井室及井内流槽，表面应用砂浆分层压实抹光---井室收口及井内壁原浆勾缝，踏步安装---预留支管的安装与井壁衔接处理---井身二次接高至规定高程---浇注或安装警犬---井盖就位。
7.3.2操作办法：1井底基础应与管道基础同时浇注。
2砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持1cm。
3排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。
4砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30mm；如为三面收进，则每次收进不应大于50mm；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外币用砂浆搓缝并应压实。
5砖砌检查井的踏步应随砌随安，位置之前，踏步安装后在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。
6砖砌检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。
砖砌雨、污水检查井施工工艺_secret
砖砌雨、污水检查井施工工艺1、适用范围地基承载力较好，地下水位较低的雨、污水管道2、施工准备2、1材料要求1、水泥、砂、砖、掺合料及水等经检验合格，其数量应满足施工需要，质量要满足砂浆拌制的各项要求。
2、砖、砂浆、盖板砼抗压强度应符合设计要求。
3、井圈、井盖、踏步的选用符合设计要求。
2、2施工机具与设备砂浆拌制设备、数量、能力应满足现场拌制需要。
2、3作业条件1、排水管道检查井基础强度应满足设计要求，表面清理干净整洁。
2、测设井位轴线位置并标示井底高程（流水面高程）。
3、所用材料已运至施工现场，数量满足施工需要。
4、施工用砂浆配合比已完成并满足施工需要。
5、井室内未接通的备用支线管口已封堵完成。
2、4技术准备1、图纸(标准图集) 会审已完成并进行了设计交底。
2、施工人员获得了技术交底和安全交底，明确施工井位、砂浆等级等质量要求。
3、操作工艺3、1 工艺流程：井底基础→砌筑井室及井内流槽，表面应用砂浆分层压实抹光→井室收口及井内壁原浆勾缝，踏步安装→预留支管的安装与井壁衔接处理→井身二次接高至规定高程→浇筑或安装井圈→井盖就位。
3、2 操作办法1、井底基础应与管道基础同时浇筑。
2、砌筑井室时，用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖之间灰缝保持1㎝。
3、排水管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求。
4、砖砌圆形检查井时，应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不应大于30㎜；如为三面收进，则每次收进不应大于50㎜；砌筑检查井的内壁应采用原浆勾缝，在有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并应压实。
5、砌筑检查井的踏步应随砌随安，位置准确，踏步安装后在砌筑砂浆或砼未达到规定抗压强度前不得踩踏。
6、砌筑检查井的预留管应随砌随安，预留管的管径、方向、标高应符合设计要求，管与井壁衔接处应严密不得漏水，预留支管口应用低强度等级砂浆砌筑封口抹平。
检查井及截流井等施工
检查井及截流井等施工1、砖砌砌检查井1.1井底基础与管道基础同时浇筑。
1.2排水管井内的流槽，与井壁同时进行砌筑。
采用砖砌，表面采用砂浆分层压实抹光，流槽与上下游管道底部接顺，管道内底高程符合规范的规定。
1.3在井室砌筑时，同时安装踏步，位置准确，踏步安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。
1.4在砌筑检查并时同时预留支管，预留支管的管径、方向、高程符合设计要求，管与井壁衔接处严密，预留支管管口采用低强度等级砂浆砌筑封口抹平。
1.5检查井接入管的管口与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。
1.6砌筑圆形检查井时，随时检测直径尺寸，当四面收口时，每层收进不大于30mm。
1.7砌筑检查井内外壁用水泥砂浆抹面分层压实。
1.8检查井砌筑至划定高程后，及时浇筑或装置井圈，盖好并盖。
1.9冬期砌筑检查井采取防寒措施，井在两管端加设风档。
1.10检查井的周围回填前符合下列规定：1.10.1井壁抹面和防渗层符合质量要求；1.10.2井壁同管道连接处采用水泥砂浆填实；2、钢筋混凝土检查井、截污井等施工2.1施工顺序园地平整→土方开挖→根蒂根基垫层→底板模板→底板混凝土→侧壁模板→侧壁混凝土→顶板模板→顶板混凝土→模板撤除→池壁抹灰→分项验收2.2测量放线根据测量控制点、水准点及施工图纸中的几何尺寸、标高，放出井的中心线位置。
并在两边延长线上布设好校核点。
2.3基坑开挖采用人工挖孔护壁作业法进行砌筑。
放样放出井位置后，采用逆作法，开挖到管道位置后再进行立模浇筑工序。
井壁和护壁之间空隙用水泥砂浆填补。
土经由进程三脚架和卷扬机运上地面。
野生分层进行开挖（每开挖一层，便完成一层护壁的浇注，然后再进行下一层基坑土的开挖。
采用野生开挖时，必需先开挖基坑中央范围，然后再对称挖掘周边土壤，最落后行护壁范围的土壤挖除及修整。
在挖土进程当中，要注意及时抽水，以防基坑泡水。
人工挖掘土时，现场必须有专人负责观测土体、护壁的变化，以及地下水渗漏情况，发现异常立即组织疏散作业人员，并及时分析问题、处理问题。
市政砖砌检查井施工方法
市政砖砌检查井施工方法
市政砖砌检查井施工方法
检查井是城市排水系统中不可或缺的一部分。
检查井的施工方法包括施工准备、施工放样、井室砌筑、流槽砌筑、井室抹面、盖板安装、井筒施工、路面施工、井盖安装、成品防护和质量验收等步骤。
在进行检查井的砌筑施工前，需要对其进行分类，包括按砌筑形式、井径、使用功能和材料等分类。
在施工准备阶段，需要准备好所需的原材料，包括水泥、砖、砂子和水等，并准备好相应的机具和计量器具等。
理论配比应换算成施工配合比，并挂牌明示。
在砌砖的一般要求中，需要根据中心线放出墙基线，撂底摆缝，确定砌法。
砌砖时砂浆应满铺满挤，灰缝不得有竖向通缝，水平缝和竖缝宽度，一般以10±2mm为控制标准。
墙面砖应选用边角整齐，颜色均匀，规格一致的砖。
在施工放样阶段，需要根据设计图纸，测放检查井中心线及井室墙体内外边线。
圆形井的放样方法可以采用十字相交法找圆心法或计算法找圆心法。
方井、矩型井和扇型井的放样方法应遵循设计图纸要求，以规定的角度及管线中心线的关系进行测放检查井的墙体内外边线及井室中心线。
在摆砖、调整缝宽、做浆、灌缝和成型等阶段，需要遵循相应的规范和要求，保证砌体的质量和稳定性。
流槽砌筑采用丁砖砌体法，上下错缝，灰缝压中，砖平、缝均，流槽与井墙一次性砌筑的施工方法。
按已放样的内线为基准，辐射(向心)砌体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砖砌排水检查井的流槽标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
砖砌排水检查井的流槽
为使水流畅顺,在检查井内设置流水的槽,简称流槽。
下面摘录一些有关流槽的规定。
4.4.4?检查井井底宜设流槽.污水检查井流槽顶可与0.85倍大管管径相平,雨水(合流)检查井流槽顶可与0.5倍大管管径处相平.流槽顶部宽度宜满足检修要求.
4.4.5?在管渠转弯处,检查井内流槽中心线的弯曲半径应按转角大小和管径大小确定,但不宜小于大管管径.
关于检查井流槽的规定.
总结各地经验,为创造良好的水流条件,宜在检查井内设流槽.流槽顶部宽度应便于在井内养护操作,一般为0.15~0.20m,随管径增加,井增深,宽度还需加大.
4.4.5?规定流槽转弯的弯曲半径.
为创造良好的水力条件,流槽转弯的弯曲半径不宜太小.
检查井施工
施工前，进行平面及水准控制测量及复测，保证井中心位置高程及井距符合设计要求，并定出中心点，划上砌筑位置及标出砌筑高度，便于操作人员掌握。
砌筑检查井应校核内径，收口段要每皮砖检查有无偏移，且要事先确定收口段的高度，可按规定每皮砖缩入2cm，砌一皮砖即缩入4cm。
在井下部干管伸入处，特别是管底两侧，要用砂浆碎砖捣插密实，其余则要每层錾砖砌包妥当，务使不渗漏，且要避免上下层砖同缝。
当检查井深度少于3m时，井径不小于1.2m，深度大于4.5m时，井径不少于1.4m。
雨水检查井内外都用1：2水泥砂浆抹面2cm，井底设置砖砌流槽。
雨水管检查井，当D≥600时，井内设流槽；D＜600，不设流槽，井底浇筑20厚砼。
流槽采用与井墙一次砌筑的砖砌流槽，如改用砼时，浇筑前应先将检查井的井基、井墙洗刷干净，以保证共同受力。
长方形井壁必须互相垂直，井形方正，并且井身的长轴线应与侧平面平行；砖垫井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。
井砌筑完毕及时装上井盖，井盖按设计要求放置平衡。
质量保证项目：检查井的内流槽应平顺，位置准确，不得有建筑垃圾等杂物。
检查井的砌筑施工
污水检查井的砖砌体必须保证灰浆饱满、灰缝平直，不得有通缝，壁面处理前必须清除表面污物、浮灰等。
流槽与井壁同时砌筑，流槽高度：污水井与管内顶平。
井内流槽应平顺，不得有建筑垃圾等杂物。
井内壁在流槽上D/2+200mm （D：管径）上采用20mm厚1：2.5水泥砂浆抹面，以上用1：2防水水泥砂浆勾缝。
遇地下水时，井外墙用20mm厚1：2防水水泥砂浆抹面至地下水位以上500mm。
井圈采用C30砼，铸铁井盖及座圈安装时用1：2水泥砂浆座浆，并抹三角灰，井盖顶面与路面平。
铸铁井盖及座圈必须完整无损，安装平稳，位置正确。
本工程的检查井采用收口式。
