住宅空调外机尺寸
小区空调室外机吊装方案1125
永顺镇新建村北侧住宅项目的空调工程室外机吊装方案编制单位：北京六建集团8·哩岛项目部编制人：审核人：编制日期：2009-11-12一、工程简介 (1)二、吊装设备的选用 (2)三、吊装组织机构及人员机具一览表： (2)四、吊装的技术措施 (2)五、吊装步骤 (3)六、注意事项 (5)一、工程简介本工程为通州区永顺镇新建村北侧住宅项目的空调工程：5-12、15-18#洋房，总建筑面积约3万平米。
本次施工内容为空调系统室外机的吊装，空调室外机长1.5米至2.2米，宽0.5米，高2.0米，重250公斤至450公斤，本吊装现场"三通一平"工作已基本就绪,地面已做硬底化。
二、吊装设备的选用洋房北侧车库至楼距离为15米，楼高约24米，吊装车辆距楼不小于15米，根据本工程特点，对本工程需要机械吊装的设备选择50吨汽车吊吊装方式进行吊装，经现场勘查此设备选用恰当。
三、吊装组织机构及人员机具一览表：吊装小组人员：组长：韩国林副组长：杨国庆吊装指挥：黄斌监护：张涛吊装技术负责人：王海四、吊装的技术措施1、设备吊点确定根据现场设备吊装的要求，采用与本吊车配套的专用吊索。
2、吊梁设计校核及吊索具计算选型在吊装设备之前，必须先根据吊装设备的重量，结构等认真分析计算，设计合理的吊梁，选择合适的吊装机械。
在吊索具选择时，要通过具体的计算公式，对照各种型号钢丝绳的允许应力，方可确定下来。
在计算时要考虑拆减系数、不均衡系数、动载系数和安全系数等。
3、设备加固措施设备重量重，体积大，起吊时设备底座受力集中。
为了防止吊装过程中变形，底座的底部原厂包装与设备一起吊装，吊装就位后拆除，并及时清理4、吊装示意图（见附图）五、吊装步骤1、设备的进场、上排在各项准备工作完全做好的情况下，就开始组织设备的进场、上排和吊装工作了。
2、吊装前的准备工作设备在吊装前，必须做好全面仔细的检查核实工作。
检查设备安装基准标记、方位线标记是否正确；检查设备的吊耳是否符合吊装要求。
空调室外机摆放和安装要点
住宅空调室外机摆放位置方案探讨随着绿城集团的发展，我们接触到了越来越多的高端住宅，与之相应的是对空调的要求也越来越高，尤其是在一些精装修项目中。
于是在实际设计中碰到了许多空调设备的摆放问题，其中有经验也有教训，为了能够更好的开展以后的工作，我们对项目的主要空调配置类型做了一些统计：空调系统形式系统室外机放置特点主要品牌主要实施项目变冷媒流量空调系统该系统采用氟利昂直接蒸发制冷制热，输送冷热量的介质为氟利昂（R410A），由一台或几台室外机联合工作，带动多台室内机制冷制热，室外机可集中设于一处位置，建筑立面较好处理。
室外机摆放位置要求通风条件良好，避免热蓄积，进、排风不得短路。
目前生产该系统的有大金,日立，三菱重工，三菱电机，东芝等日系厂家和美的，海尔，格力等国内厂家，以大金公司为例，按室外机容量及压缩机形式又分为VRVIII系统，家用VRV系统，超级多联3MX/4MX系统。
绿城建成项目有“绿园”、“深蓝”、“春江花月”、“留庄”、“宁波绿园”“宁波皇冠”等，在建的项目有杭州“玉兰公寓”、杭州“蔚蓝公寓”、“新绿园”、“鹿城广场”、“蓝色钱江”、“绍兴玉兰花园”等。
家用分体机该系统采用氟利昂直接蒸发制冷制热，输送冷热量的介质为氟利昂，一台室外机对应一台室内机，室外机分散设置，位置影响建筑立面。
室内外机之间配管长度及高度较小，也造成室外机的摆放困难。
室外机摆放位置要求通风条件良好，避免热蓄积，进、排风不得短路。
目前生产该系统的主要有大金,日立，三菱重工，三菱电机，东芝等日系厂家和美的，海尔，格力等国内厂家。
绿城建成项目有“丁香公寓”、“金桂大厦”等酒店式公寓项目以及绝大多数非精装修建成或在建非精装修住宅项目。
户式全空气系统该系统为直接蒸发式风冷热泵机组，输送冷热量的介质为氟利昂，冷媒管配管长度可在30~50M左右，室外机可集中设于一处位置，建筑立面较好处理。
室外机摆放位置要求通风条件良好，避免热蓄积，进、排风不得短路。

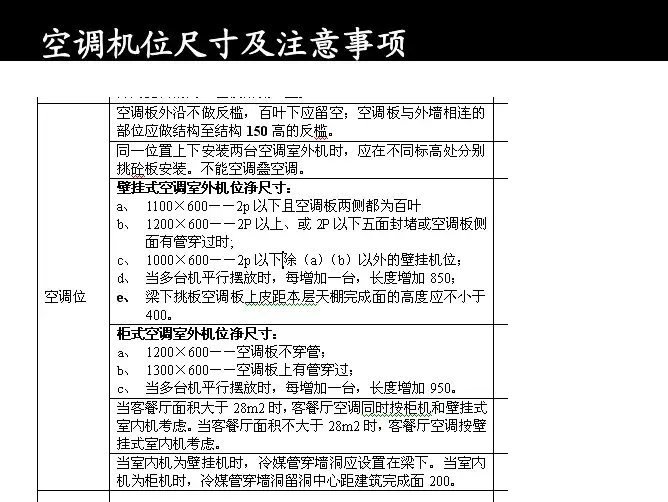

空调常用尺寸及配置标准
加保温棉的空调铜管
设计的时候要考虑，要帮客户省钱哦！！！
空调安装支架 作用：用来固定空调，一般支持重量为空调外机重 量的3倍，也可减少外机震动的噪音 价格：1P: 25元/个 1.5P: 25元/个 2P: 30元/个 3P: 50元/个 空调安装支架
这些都是我们通常所说的内机以及空调样式
--------------
5.电源配线盒
--------------
-------------------
------------
2.室外风扇 电机（影响外机设计尺寸） 说明：1.有些机器电控部分需要打开面板，需预留200的检修间距，但是家用机一般不 需要2.换热翅片为一拖多外机才有，普通家用单机空调该部机 高 宽 深 外机 高
深
宽
常见型号--制冷量
功率 2300W 2600W 3200W 3500W 5000W 7200W
内机尺寸（宽X高X深） 800×265×210 850×265×210 850×265×210 850×265×210 960×300×215 510×1750×315
外机尺寸（宽X高X深） 843×540×250 843×540×250 843×540×250 870×600×345 908×650×355 968×750×355
23GW(小1P）
26GW（1P）
32GW(小1.5P）
32GW(小1.5P）
50GW（2P） 72LW（3P）
功能房间空调配置标准
-----------
--------
-----------
--------
-----
其他相关配件
空调铜管 作用：室外机与室内机的连接的铜管都是用来走氟、 氟就是通过这个来给房间内制冷用的。 价格：1P: 75元/米 1.5P: 80元/米 2P: 90元/米 3P: 120元/米 说明：市场上的主流为，买3P以下的空调送3米铜 管，买3P的空调赠送4米铜管，剩下多出的部分按 价收费

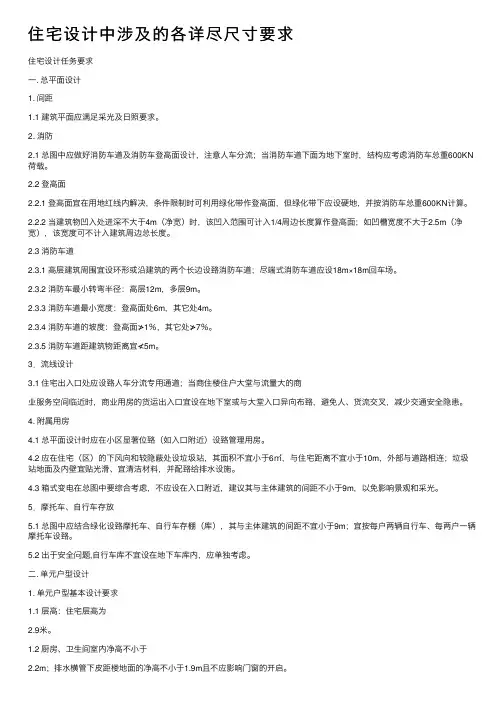

住宅设计中涉及的各详尽尺寸要求
住宅设计中涉及的各详尽尺⼨要求住宅设计任务要求⼀. 总平⾯设计1. 间距1.1 建筑平⾯应满⾜采光及⽇照要求。
2. 消防2.1 总图中应做好消防车道及消防车登⾼⾯设计，注意⼈车分流；当消防车道下⾯为地下室时，结构应考虑消防车总重600KN 荷载。
2.2 登⾼⾯2.2.1 登⾼⾯宜在⽤地红线内解决，条件限制时可利⽤绿化带作登⾼⾯，但绿化带下应设硬地，并按消防车总重600KN计算。
2.2.2 当建筑物凹⼊处进深不⼤于4m（净宽）时，该凹⼊范围可计⼊1/4周边长度算作登⾼⾯；如凹槽宽度不⼤于2.5m（净宽），该宽度可不计⼊建筑周边总长度。
2.3 消防车道2.3.1 ⾼层建筑周围宜设环形或沿建筑的两个长边设臵消防车道；尽端式消防车道应设18m×18m回车场。
2.3.2 消防车最⼩转弯半径：⾼层12m，多层9m。
2.3.3 消防车道最⼩宽度：登⾼⾯处6m，其它处4m。
2.3.4 消防车道的坡度：登⾼⾯≯1％，其它处≯7％。
2.3.5 消防车道距建筑物距离宜≮5m。
3．流线设计3.1 住宅出⼊⼝处应设臵⼈车分流专⽤通道；当商住楼住户⼤堂与流量⼤的商业服务空间临近时，商业⽤房的货运出⼊⼝宜设在地下室或与⼤堂⼊⼝异向布臵，避免⼈、货流交叉，减少交通安全隐患。
4. 附属⽤房4.1 总平⾯设计时应在⼩区显著位臵（如⼊⼝附近）设臵管理⽤房。
4.2 应在住宅（区）的下风向和较隐蔽处设垃圾站，其⾯积不宜⼩于6㎡，与住宅距离不宜⼩于10m，外部与道路相连；垃圾站地⾯及内壁宜贴光滑、宜清洁材料，并配臵给排⽔设施。
4.3 箱式变电在总图中要综合考虑，不应设在⼊⼝附近，建议其与主体建筑的间距不⼩于9m，以免影响景观和采光。
5．摩托车、⾃⾏车存放5.1 总图中应结合绿化设臵摩托车、⾃⾏车存棚（库），其与主体建筑的间距不宜⼩于9m；宜按每户两辆⾃⾏车、每两户⼀辆摩托车设臵。
5.2 出于安全问题,⾃⾏车库不宜设在地下车库内，应单独考虑。
空调机板尺寸
空调机板尺寸一般来讲，家用空调常用壁挂机和柜机(对于部分全装修高档住宅使用的小型户式中央空调，考虑目前应用范围较小，在此不做分类)，从户型使用情况看，挂机一般用于室内使用面积在20平方米以内的房间，如卧室、小面积客厅等，功率一般在2匹以内，则其室外机净尺寸一般最大为850mm(长)350mm(宽)600mm(高)，考虑空调外机安装时上部和四周各留出100mm的净距(冷媒管接人方向需150mm，当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板长度应加大150mm，或加大空调板深度l50mm。
图1)，则可以推算出空调外机安装位置净尺寸应为1100mm(长)550mm(宽)700－800mm(高)；柜机一般用于面积为20－40平方米左右的房间，如大客厅(连餐厅)等，功率一般在3匹以内，则室外机净尺寸一般为950mm(长)350mm(宽)850mm(高)，空调外机安装位置净尺寸应为1200mm(长)600mm(宽)x1100mm(高)。
当然如果单纯从房间具体使用面积反推空调功率，可能有些小房间的室外机搁置尺寸可适当缩小，但考虑部分住户人住时可能用的是以前购买的空调，因此笔者建议在条件许可时尽量留出适当的余量，以免给住户带来不必要的麻烦和浪费。
另外现在市场上的空调外机有变的趋势，设计单位也可随时通过调查研究来调整机位尺寸的设计1）非集中空调的居住建筑中，每个居住空间都应考虑空调器的安装位置；南北厅(客厅、餐厅)连通的住宅户型，当南北进深较大时，宜考虑分别设置空调。
2)室内机应符合住户的常规布局，并尽量靠近室外机；空调外机搁板应尽量靠近可开启门窗或阳台，以方便安装操作；空调冷媒管预留洞口应尽量贴近直角墙面的阴角处，避免管线弯折(如有弯折处，半径不应小于150mm)或空离墙面及外露太多，空调管线裸露室外的部位应尽量考虑遮蔽措施。
3)空调百页(或穿孔板)的有效通风率应≥75％，并宜考虑开启合页、固定插销及注意开启方向要方便安装操作；空调百页尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力；如果通过住户外窗安装空调，应该注意可开启扇的尺寸、方向及安装、维修的可操作性。
空调洞口预留标准尺寸
空调洞口预留标准尺寸
以下数据主要针对住宅项目
一、空调机位尺寸要求
1、挂壁机（1HP/1.5HP）
2、柜机（2HP/3HP）
3、柜机（3HP/5HP）
4、侧出风多联机（4HP/5HP/6HP）三相电源
5、侧出风多联机（7HP/8HP/9HP）三相电源
6、侧出风多联机（10HP/11HP/12HP）三相电源
7、侧出风多联机（4HP/5HP）单相电源
8、侧出风多联机（6HP）单相电源
二、空调预留洞要求
1、分体空调
①冷媒管
统一留洞尺寸φ80（气管+液管+冷凝水管+电线）
向外倾斜，内外高差20mm或者10%的坡度
管中距地2.2m，距墙75mm
客厅面积≤40m2时，只考虑挂机，预留高位套管
（梁底以上200mm、板底100mm、梁下100mm）
客厅面积>40m2时，只考虑柜机，预留低位套管，距地170mm，距墙200mm ②冷凝管
空调设备平台单独设置冷凝水立管（UPVC塑料管）
多层：φ32～φ40
高层：φ40～φ50
每层预留支管：φ32～φ40，高出空调板30～50mm
利用地漏排放，和阳台排水系统共用（立管φ50）
2、多联机
①冷媒管
空调洞统一内高外低，洞口设塑料罩帽
统一留洞φ100，洞中心距板底150mm
或者洞顶距板底50（400的梁），洞顶距板底150（600的梁）
匹数大的外机出设备平台处留洞φ150
（气管+液管+保温15或20mm）
②冷凝管
统一按照φ80（DN32+保温20mm）
若穿梁最好现场留洞，否则坡度不好控制。
恒大地产住宅空调机及飘窗设计总体原则
恒大地产住宅空调机及飘窗设计总体原则恒大地产住宅空调机及飘窗设计总体原则提要：附表一中”空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。
该项数据以夏热冬暖、恒大地产住宅空调机及飘窗设计总体原则说明：（1）所有空调机室外机均需放入设计预留机位，并用百页或金属栏杆围蔽。
（2）采用小型中央空调和分体式空调两大类：集团年度选定的战略合作伙伴为”三菱重工”、”大金”、”三星”。
大金2～3匹机外观尺寸高735mm，三菱、三星同类机型高度≤650mm，远小于大金，所以建议18层以上户型不宜选用大金2～3匹机。
三星2～3匹机没有壁挂机品种，选购客厅用空调机时须注意。
小型中央空调及配送的分体式空调机配置方案需报集团审批。
（3）本节附图尺寸均为完成面净尺寸。
1小型中央空调系统:适用范围：户内部分：别墅、叠式别墅、高层空中花园洋房、复式花园洋房及情景洋房；首层大堂：超豪华户型及夏热冬暖、夏热冬冷地区的豪华户型。
空调室外机位的技术要求：附表一中”空调适用面积”为：不包括公摊面积、卫生间、阳台、空中花园等的户内面积。
该项数据以夏热冬暖、夏热冬冷地区为参照，其余气候区根据具体情况由暖通专业技术人员核算为准。
室外机需预留人员检修通道300mm宽，检修位不小于400mm宽，并应预留安装通道（见附图一）。
小型中央空调室外机的机位布置方式举例（见附图一）：附图一中第2种两侧封闭的布置方式因上方采光有限制，不宜设排风管（见附图二）。
正面进风口有阻挡的，反起高度不应大于900mm，并由暖通专业技术人员核算。
（见附图二.2B）附图一：附图二：机位两侧封闭布置方式剖面示意图附图三：机位尺寸与外观尺寸示意图附表一：小型中央空调机制冷量及外观尺寸、机位尺寸一览表三菱重工-制冷量5HP10、12、14、16HP18、20、22、24HP空调适用面积50-9090-300300-400估算套内面积65-120120-390390-500外观尺寸（长lx厚bx高h）970x370x13001350x720x16901350x720x2040机位尺寸（长Lx厚Bx高H）1～41400x850x18501750x1250x27001750x1250x280051400x600x18501750x1000x27001750x1000x2800进/出风方式三向进/侧出风三向进/顶出风三向进/顶出风大金-制冷量-4、5、6HP8、10HP12、14、16HP18、20HP 适用空调面积50-100100-160160-300300-400估算套内面积65-130130-210210-390390-500外观尺寸（长lx厚bx高h）900x350x1350930x765x16801240x765x16801880x765x1680 机位尺寸（长Lx厚Bx高H）1～41300x850x18501350x1300x27001700x1300x27002300x1300x270051300x550x18501350x1000x27001700x1000x27002300x1000 x2700进/出风方式三向进/侧出三向进/顶出风三向进/顶出风三向进/顶出风三星-制冷量-5、6HP8、10HP12、14HP16、18、20HP 适用空调面积50-100100-160160-250250-350估算套内面积65-130130-210210-390390-500外观尺寸（长lx厚bx高h）932x375x1128880x765x16461200X765X1646880x765x1646 组合2组机位尺寸空调室外机位置应考虑必要的维修及进、出风空间。
住宅设计导则
住宅设计导则第二章建筑设计一、单元户型设计1、单元户型基本设计要求(1)所有管线能暗埋的一定以最经济的方式暗埋，并明确暗埋方式。
(2)地面排水口及地漏应考虑住户安装及美观的要求，标明水平及垂直方向定位尺寸，以使各标段做法统一，地漏不能设于一开门就容易看到处。
(3)所有上人露台、屋顶污、废水透气管不能立于空间当中影响露台使用，应于下层辅助用房顶拐弯并合并至靠墙或柱边位置伸出屋面至最顶层女儿墙高度。
(4)所有雨水管不能明露，应结合冷凝水管或阳台排水管布置于凹角内，并注意与空调孔洞的关系，位置要协调，并应画出雨水管、冷凝水管、阳台排水管、地漏之间的定位详图。
底层平面须表示雨水管。
(5)所有开关插座整齐、美观，并标明与轴线间距离及安装高度，并与家具布置相结合，符合人的行为模式。
(6)在施工图出图前，设计院与我司相关部门应相互沟通，就《住宅施工图设计指引》相关做法达成共识，并在总说明中注明。
(7)门窗表数量及形式不得有误，且门窗立面形式须与平面编号相符。
厂家出具的门窗等详图及数量统计须设计院盖章确认。
(8)设总应严格把好质量关，各种管线、设备箱、留洞、结构、家具布置、插座位置等务必以最美观的方式相互协调，不发生矛盾，平面图与系统图务必相吻合。
(9)务必包括所有钢结构及预埋件的设计。
(10)保证购房合同中建筑墨线图及承重墙体平面图为多次修改后的最终成果。
(11)所有关于建筑面积的计算要精确，并随设计的加深不断核算直至最终成果。
建筑面积计算应严格按照地方省的有关规定，避免与竣工实测面积有2％误差。
(12)小高层及高层应提供日照分析图，并满足规范要求。
(13)伸缩缝立面盖板材料应采用1．2厚的铝合金盖板，不做晒衣架，勒脚处与上部墙面平，暗踢脚做法应标明。
(14)窗户设计时既要考虑外观整体形象，又要考虑业主在室内的感觉。
要考虑安装纱窗，窗外有空调外机，且外机无法从别处放出去时，窗户的分格形式应保证外机能从窗户处放出去。
(整理)常用空调机室外机尺寸及预留资料
住宅空调搁板设计指引一、空调室外机尺寸..................................注：1、1匹空调制冷量约为2300～2600W ；1.5匹空调制冷量约为3200～3600W ；2匹空调制冷量约为4800～5500W ；3匹空调制冷量约为6800～7200W ；5匹空调制冷量约空 调 品 牌适用面积10~17m 2 适用面积15~25m 2 适用面积25~35m 2 室外机尺寸室外机尺寸室外机尺寸宽 高 深 宽 高 深 宽 高 深 海尔 780 540 250 780 540 250 780 540 250 海信 800 570 260 800 570 260 格力 850 540 320 850 540 320 美的 780 540 250 790 540 270 春兰 650 510 250 760 540 260 长虹 780 550 270 780 550 270 800 560 260 科龙 760 540 260 760 540 260 华宝 760 540 260 760 540 260 格兰仕 830 500 310 830 500 310 奥克斯 820 540 320 820 540 320 新科 700 530 250 760 530 255 富士通 700 540 250 700 540 250 大金 770 550 290 770 550 290 830 740 300 夏普 730 540 250 780 540 270 800 640 300 松下 780 540 290 780 540 290 日立 780 500 300 820 520 280 800 590 350 三星 740 530 260 740 530 260 700 620 280 三菱重工 790 540 250 850 640 290 890 840 350 LG 770 540 250 770 540 250 最大尺寸汇总850570 320850640 320890840 350空 调 品 牌 名 称 2匹柜机 3匹柜机 5匹柜机 适用面积25~35m 2 适用面积35~50m 2 适用面积50~85m 2 室外机尺寸 室外机尺寸 室外机尺寸 宽 高 深 宽 高 深 宽 高 深 海尔 780 650 250 860 730 308 海信 980 640 350 950 840 340 950 1250 420 格力 950 700 350 950 840 420 美的 850 700 340 900 860 330 春兰 830 650 320 950 750 370 920 1155 410 长虹 800 560 260 880 660 320 科龙 760 540 260 960 800 420 960 800 420 华宝 格兰仕 830 530 320 1030 960 420 奥克斯 820 540 320 870 700 380 新科 860 710 310 950 810 350 富士通 900 700 350 900 700 350 大金 830 740 300 830 740 300 夏普 800 640 300 950 840 350 960 800 360 松下 900 800 320 900 800 320 1100 1200 320 日立 800 590 350 800 870 350 950 1150 390 三星 700 620 280 880 640 310 三菱重工 890 840 350 1030 850 340 1040 1250 340 LG870 660 320 870 660 320 最大尺寸汇总980840350 1030960420 11001250420为12000W;2、同一品牌相同制冷能力的空调都有不同系列机型，一般来说冷、暖两用型的外机尺寸相对单冷型的要大一些；变频机组外机尺寸相对不变频的要大一些。
常用空调机室外机尺寸一览表-总结常用空调机位最小尺寸
;. 住宅空调搁板设计指引目录：一、空调室外机尺寸二、空调搁板平面尺寸三、空调搁板立面形式四、优秀楼盘空调搁板节点赏析一、空调室外机尺寸;.注：1、1匹空调制冷量约为2300～2600W；1.5匹空调制冷量约为3200～3600W；2匹空调制冷量约为4800～5500W；3匹空调制冷量约为6800～7200W；5匹空调制冷量约常用空调机室外机尺寸一览表(宽×高×深)mm空调品牌名称1匹分体 1.5匹分体2匹分体适用面积10~17m2适用面积15~25m2适用面积25~35m2室外机尺寸室外机尺寸室外机尺寸宽高深宽高深宽高深海尔780 540 250 780 540 250 780 540 250海信800 570 260 800 570 260格力850 540 320 850 540 320美的780 540 250 790 540 270春兰650 510 250 760 540 260长虹780 550 270 780 550 270 800 560 260科龙760 540 260 760 540 260华宝760 540 260 760 540 260格兰仕830 500 310 830 500 310奥克斯820 540 320 820 540 320新科700 530 250 760 530 255富士通700 540 250 700 540 250大金770 550 290 770 550 290 830 740 300夏普730 540 250 780 540 270 800 640 300松下780 540 290 780 540 290日立780 500 300 820 520 280 800 590 350三星740 530 260 740 530 260 700 620 280 三菱重工790 540 250 850 640 290 890 840 350 LG 770 540 250 770 540 250最大尺寸汇总850 570 320 850 640 320 890 840 350空调品牌名称2匹柜机3匹柜机5匹柜机适用面积25~35m2适用面积35~50m2适用面积50~85m2室外机尺寸室外机尺寸室外机尺寸宽高深宽高深宽高深海尔780 650 250 860 730 308海信980 640 350 950 840 340 950 1250 420格力950 700 350 950 840 420美的850 700 340 900 860 330春兰830 650 320 950 750 370 920 1155 410长虹800 560 260 880 660 320科龙760 540 260 960 800 420 960 800 420华宝格兰仕830 530 320 1030 960 420奥克斯820 540 320 870 700 380新科860 710 310 950 810 350富士通900 700 350 900 700 350大金830 740 300 830 740 300夏普800 640 300 950 840 350 960 800 360松下900 800 320 900 800 320 1100 1200 320日立800 590 350 800 870 350 950 1150 390三星700 620 280 880 640 310三菱重工890 840 350 1030 850 340 1040 1250 340 LG 870 660 320 870 660 320最大尺寸汇总980 840 350 1030 960 420 1100 1250 420为12000W;2、同一品牌相同制冷能力的空调都有不同系列机型，一般来说冷、暖两用型的外机尺寸相对单冷型的要大一些；变频机组外机尺寸相对不变频的要大一些。
