电缆附件产品分类一级和二级

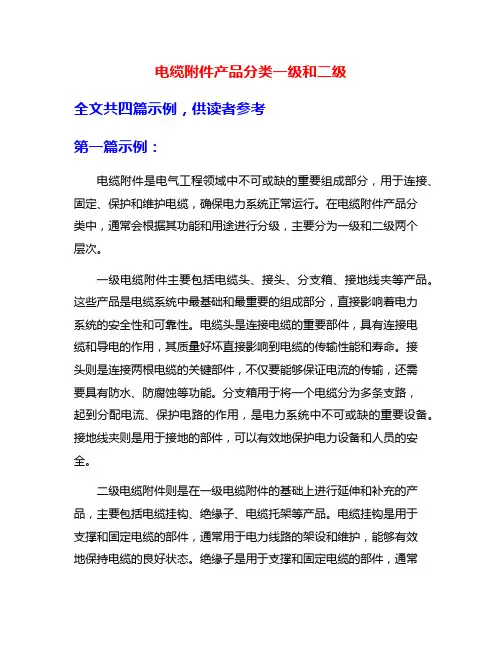

电缆附件产品分类一级和二级全文共四篇示例，供读者参考第一篇示例：电缆附件是电气工程领域中不可或缺的重要组成部分，用于连接、固定、保护和维护电缆，确保电力系统正常运行。
在电缆附件产品分类中，通常会根据其功能和用途进行分级，主要分为一级和二级两个层次。
一级电缆附件主要包括电缆头、接头、分支箱、接地线夹等产品。
这些产品是电缆系统中最基础和最重要的组成部分，直接影响着电力系统的安全性和可靠性。
电缆头是连接电缆的重要部件，具有连接电缆和导电的作用，其质量好坏直接影响到电缆的传输性能和寿命。
接头则是连接两根电缆的关键部件，不仅要能够保证电流的传输，还需要具有防水、防腐蚀等功能。
分支箱用于将一个电缆分为多条支路，起到分配电流、保护电路的作用，是电力系统中不可或缺的重要设备。
接地线夹则是用于接地的部件，可以有效地保护电力设备和人员的安全。
二级电缆附件则是在一级电缆附件的基础上进行延伸和补充的产品，主要包括电缆挂钩、绝缘子、电缆托架等产品。
电缆挂钩是用于支撑和固定电缆的部件，通常用于电力线路的架设和维护，能够有效地保持电缆的良好状态。
绝缘子是用于支撑和固定电缆的部件，通常用于电力线路的架设和维护，能够有效地保持电缆的良好状态。
电缆托架则是用于托放电缆的设备，可以有效地保护电缆，延长其使用寿命。
电缆附件产品分类一级和二级的划分，旨在根据产品的用途和功能进行归类和管理，方便用户选择和购买适合自己需求的产品。
不同级别的电缆附件在使用时也需要根据相关标准和规范进行正确的安装和维护，确保电力系统的正常运行和安全性。
在未来的发展中，电缆附件产品将会不断创新和优化，以适应电力系统的不断发展和提升。
【字数不足，本段为扩展内容】第二篇示例：电缆附件是指与电缆配套使用的一类产品，在电力、通信、建筑等领域广泛应用。
电缆附件的分类可以分为一级和二级两个层次，一级分类主要包括接头、端子、穿墙套管等产品；而二级分类则是在一级分类的基础上进一步细分，包括各种具体型号和规格的电缆附件产品。
金属接头 电缆接头 防水接头规格 (2)
网站首页 / 产品目录 / 金属接头 / 日成半爪加厚金属电缆接头 A日成半爪加厚金属电缆接头 A日成半爪加厚金属电缆接头 A产品材质:金属:黄铜镀镍夹紧爪:UL尼龙橡胶:UL硅橡胶螺牙规格:M/PG/NPT/G(PF) 产品认证:CE,EX,ROHS工作温度:-50°C至150°C 防护等级:IP68螺纹标准及开孔数据参考A26页标准加长螺纹型号如：A-M20*1.5L-12 特殊加长螺纹型号如：A-M20*1.5-12/L=15电缆接头公制螺纹 M 德制螺纹 PG美制螺纹 NPT英制螺纹 G 适用电缆CableRange标准型号螺纹长度L1加长型号螺纹长度L1接合长度JointLengthL2+L3板手SpannerSWA/FA-M12×1.5-6.5A-PG7-6.5A-NPT1/4-6.5A-G1/4-6.53-6.56121914/14 A-M16×1.5-8A-PG9-8A-NPT3/8-8A-G3/8-84-87122018/18 A-M18×1.5-10A-PG11-105-107122220/20 A-M20×1.5-12A-PG13.5-12A-NPT1/2-12A-G1/2-126-128122322/22 A-M22×1.5-14A-PG16-1410-148122324/24 A-M25×1.5-14A-NPT3/4-14A-G3/4-1410-149132328/24 A-M25×1.5-17A-PG16-17A-NPT3/4-17A-G3/4-1711-179132328/28 A-M27×1.5-18A-PG21-18A-NPT3/4-18A-G3/4-1813-189132330/30 A-M32×1.5-18A-NPT1-18A-G1-1813-1811153236/30 A-M32×1.5-21A-NPT1-21A-G1-2115-2111153236/36 A-M32×1.5-25A-NPT1-25A-G1-2518-2511153240/40 A-M40×1.5-25A-PG29-25A-NPT1-1/4-25A-G1-1/4-2518-2511153244/40产品规格A-M40×1.5-28A-PG29-28A-NPT1-1/4-28A-G1-1/4-2819-2811153244/44 A-M40×1.5-32A-NPT1-1/4-32A-G1-1/4-3222-3211153250/50 A-M50×1.5-32A-PG36-32A-NPT1-1/2-32A-G1-1/2-3222-3211153854/50 A-M50×1.5-38A-PG36-38A-NPT1-1/2-38A-G1-1/2-3830-3811153858/58 A-M54×2.0-38A-PG42-3830-3811153858/58 A-M60×2.0-44A-PG48-44A-NPT2-44A-G2-4434-4414183864/64 A-M63×1.5-4434-4414183868/64 A-M72×2.0-5545-5515204581/81 A-M75×1.5-55A-NPT2-1/2-55A-G2-1/2-5545-5515205081/81 A-M80×2.0-7060-7020255096/96 A-M88×2.0-70A-NPT3-70A-G3-7060-7020255096/96 A-M14×1.5-6.53-6.56121918/14 A-M16×1.5-10A-PG9-10A-NPT3/8-10A-G3/8-105-107122220/20 A-M18×1.5-12A-PG11-126-127122322/22 A-M20×1.5-14A-PG13.5-14A-NPT1/2-14A-G1/2-1410-148122324/24 A-M24×1.5-1410-148122328/24 A-M30×2.0-1813-1811152336/30 A-M30×2.0-21A-PG21-2115-2111153236/36 A-M33×2.0-1813-1811153236/30 A-M33×2.0-2115-2111153236/36 A-M33×2.0-2518-2511153240/40 A-M36×2.0-2518-2511153240/40 A-M36×2.0-2819-2811153244/44 A-M42×2.0-3222-3211153250/50 A-M48×2.0-3222-3211153250/50 A-M48×2.0-3830-3811153258/58 A-M56×2.0-3830-3811153858/58 A-M64×2.0-4434-4414184568/64图片介绍规格书下载PDF PDF PDF PDF PDF日成金属接头TUV-CE证书铠装防爆认证防爆合格证IP68金属接头英文日成黄铜环保证书PDF PDF日成金属接头新版CE证书日成半爪加厚金属电缆接头 A产品目录相关产品日成直角电缆接头 MGE特点:90度方向接头日成耐扭电缆接头 SR特点:防电缆折弯度过大 经济…日成耐扭电缆接头 MGB -SR特点:防电缆折弯角度过大日成耐扭电缆接头 MGA-SR特点：防电缆折弯度过大日成多孔电缆接头 PGA-H特点：适应多股线安装日成多孔电缆接头 MGA-H特点:适应多股线安装日成电缆接头 P-PG G NPT特点：迫紧头平面 德制 英制 …日成公制电缆接头 P-M特点:迫紧头平面型日型电缆防水接头PGB NPT特点：电缆接头 PG NPT G日成公制电缆接头 MGB特点:M 型 公制 热销日成德制电缆接头 PGA特点:电缆接头 德制PG 英制G…日成公制电缆防水接头 ST-M特点:公制电缆接头 M 型日成英制电缆接头 G特点: 英制接头 G日成公制电缆接头 MGA特点:M 型 公制电缆接头 热销日成美制电缆接头 NPT特点:美制螺纹NPT日成德制电缆接头 PG特点：德制电缆接头 PG 热销日成公制电缆接头 AG特点:公制电缆接头 M 型 热销日成隔爆铠装型金属电缆…日成隔爆铠装型金属电缆接…日成隔爆金属电缆接头 EX S日成隔爆金属电缆接头 EXS日成平口电缆接头 SPK日成平口电缆接头 SPK日成钢丝层金属电缆接头 …日成钢丝层金属电缆接头 SVD日成多孔加厚金属防水电…日成多孔加厚金属防水电缆…日成型金属电缆接头 MGA…日成型金属电缆接头 MGA-EMC防电磁金属电缆接头 A-EMV防电磁金属电缆接头 A-EMV日成双锁式金属电缆接头 DH日成双锁式金属电缆接头 DH防电磁金属电缆接头 A-EMC防电磁金属电缆接头 A-EMC日成耐高温金属电缆接头 B L推荐品:IP68耐高温接头日成全爪加厚金属电缆接…日成全爪加厚金属防水电缆…日成半爪加厚金属电缆接…日成半爪加厚金属电缆接头 A带锁紧金属螺纹软管接头 …带锁紧金属螺纹软管接头 BG…更多返回金属接头 >环保线槽电缆接头金属接头尼龙扎带尼龙软管接线端子铜管端子金属软管热收缩管护线套固定座配线标志结束带尼龙铆钉尼龙螺丝接线头隔离柱夹线套工具新品&配件环保线槽电缆接头金属接头尼龙扎带尼龙软管接线端子铜管端子金属软管热收缩管护线套固定座配线标志网站首页 / 产品目录日成环保粗齿线槽 VDRF 日成环保细齿线槽 HVDRF 日成环保闭口线槽 VDRC 日成密封阻燃线槽 SDR 日成粗齿阻燃线槽 VDR 日成细齿阻燃线槽 HVDR 日成细齿阻燃线槽 HVDRT4日成细齿阻燃线槽 HVDRT 日成粗齿阻燃线槽 VDRT日成公制电缆接头 AG 日成德制电缆接头 PG 日成美制电缆接头 NPT 日成英制电缆接头 G 日成公制电缆防水接头 ST-M 日成公制电缆接头 MGA 日成德制电缆接头 PGA 日成公制电缆接头 MGB 日型电缆防水接头PGB NPT防电磁金属电缆接头日成半爪加厚金属电日成全爪加厚金属电日成耐高温金属电缆防电磁金属电缆接头防电磁金属电缆接头日成半爪金属电缆防日成耐扭金属电缆防日成双锁式金属电缆日成自锁式尼龙扎线带 G 日成超宽型尼龙扎线带 GEHD 日成抗紫外线扎带 GUV 日成耐候性超宽尼龙线带 GUV 日成耐寒型尼龙扎带 GCS 日成耐热型尼龙扎线带 GHS 日成防火级尼龙扎线带 GV0日成彩色尼龙扎线带日成标牌尼龙扎线带 MCV日成PA 尼龙波纹管日成PA 尼龙阻燃波纹管日成PA 尼龙剖开式波纹管日成PA 阻燃尼龙剖开软管日成HDPE 波纹管日成HDPEV0阻燃波纹管日成HDPE 剖开式波纹管日成HDPEV0阻燃黑色波纹管日成LDPE 波纹管日成圆形预绝缘端子日成R 型圆形裸端子日成叉形预绝缘端子日成Y 型裸端子日成欧式管形预绝缘日成双线管形预绝缘日成管形裸端子 EN日成母预绝缘端子 L日成公预绝缘端子 L日成铜管端子 SC 日成铜管端子 ASC 日成铜管端子 BSC 日成窥口接线端头 CSC 日成铜管端子 HUP 日成铜管端子 DT 日成铜管端子 T 日成铜管端子 TL 日成铜管端子 AES日成金属软管接头 NBG 日成铜制金属软管接头 TNBG 日成金属软管防水接头 NBL 日成90度金属软管接头 NBW 日成45度金属软管接头 NBN 日成内螺纹金属软管接头 NBF 日成锁紧式金属软管接头 NBE 双头固定式金属软管接头 NBK 日成外牙镀锌管接头 ELZ日成热收缩管 HST日成超薄热收缩管 H日成黄绿热收缩管2日成含胶热收缩套管日成高压母排保护套日成含胶热收缩套管日成耐老化冷缩管 E日成硅橡胶耐高温套日成硅树脂黄腊管 S日成电源线扣-新 SR 日成线扣钳 KT-1日成电源线扣 SR 日成光纤孔塞 HP 日成直角型电源线扣日成耐扭式电源线扣日成直角耐扭式电源线扣日成扣式护线套 SB 日成开口扣式护线套 OSB日成粘式扎线固定座 HC 日成锁式扎线固定座 HC 日成插鞘式扎线固定座 PHC 日成配线固定钮 UC 日成闭口连接环 CR 日成可调式配线固定座 AC 日成粘式配线固定座 JS 日成插鞘式固定座 LWC 日成可调式配线固定座 AP日成配线标志 EC日成彩色配线标志 E 日成扁型配线标志 E日成配线标志箱 EC 日成标志靶 号码带日成电缆牌 MS 日成空白胶管 OMR 电脑线号机 LM-380日成配线标志 OM结束带尼龙铆钉尼龙螺丝接线头隔离柱夹线套工具新品&配件日成卷式结束带 KS/S 日成卷式结束带 KS日成阻燃卷式结束带 KSV0/S 日成阻燃卷式结束带 KSV0日成开口式结束带 KP 日成可扩充编织网 PET 日成开口编织网 PETO 日成彩色编织网 PET-X 日成防电磁编织网带 EMC日成尼龙铆钉 SR日成公母可退式尼龙铆钉 SG 日成旋转式尼龙铆钉 SRC 日成尼龙铆钉 SRT 日成平头尼龙铆钉 SRH 日成耐高温尼龙铆钉 SRHR 日成长型捶式尼龙铆钉 SR 日成短型捶式尼龙铆钉 SRS 日成脚垫 FF日成螺丝/尼龙螺丝日成塑胶螺母 PN 日成塑胶垫片 PW日成尼龙螺丝 NCRS日成尼龙螺丝 NSPH日成尼龙螺丝 NSCS日成尼龙螺丝 NSCH日成尼龙螺丝 NSOH日成尼龙螺丝 NSCR日成闭端端子 CE 日成阻燃闭端端子 CEV0日成弹簧螺式接线头 SWB 日成翅膀螺式接线头 SWY 日成耐高温螺式接线头 SWHB 日成电线接线夹 KW 日成端子台 PA日成端子台底部垫高 PAH 日成阻燃端子台 PAV0日成六角隔离柱 HTS 日成六角内螺纹隔离柱 HTP 日成直通圆体隔离柱 LED 日成PC 板尼龙轨道 BT 日成隔离柱 CS 日成PC 板隔离柱 SP 日成隔离柱 CS 1日成平底隔离柱 RS 平底隔离柱 RLS日成PC 板夹线套 MW日成PC 板夹线套 NW日成PC 板夹线套 LW日成PC 板夹线套 SO日成PC 板夹线套 BH日成PC 板夹线套 MW日成PC 板夹线套 MW 日成PC 板隔离柱 CB日成尼龙铆钉 MP扎线枪 TG-9日成美制扎线枪 TG-1日成扎线枪TG-2日成扎线枪TG-3日成扎线枪TG-4日成扎线枪TG-5日成不锈钢带扎线枪TG-6日成不锈钢带扎线枪TG-7日成不锈钢带扎线枪TG-82.8插簧端子 DJ621-E2.8A-B 2.3插簧端子DJ621-2.3A-B 6.3插簧端DJ622-D6.3A-D 新品:各类硅胶密封产品展示3新品:各类硅胶密封产品展示2新品:各类硅胶密封产品展示1新品：线束集成产品003新品：线束集成产品002新品：线束集成产品001环保线槽电缆接头金属接头尼龙扎带尼龙软管接线端子铜管端子金属软管热收缩管护线套固定座配线标志结束带尼龙铆钉尼龙螺丝接线头隔离柱夹线套工具新品&配件网站首页 / 产品目录 / 金属接头日成耐高温金属电缆接头 B L推荐品:IP68耐高温接头防电磁金属电缆接头 B L-EMC2016新品:防电磁接头导电优日成半爪加厚金属电缆接头 A日成半爪加厚金属电缆接头 A日成全爪加厚金属电缆接头 B日成全爪加厚金属防水电缆接头 B防电磁金属电缆接头 A-EMC防电磁金属电缆接头 A-EMC防电磁金属电缆接头 A-EMV防电磁金属电缆接头 A-EMV日成半爪金属电缆防水接头 C日成半爪金属电缆防水接头 C日成耐扭金属电缆防水接头 SR日成耐扭金属电缆防水接头 SR日成双锁式金属电缆接头 DH日成双锁式金属电缆接头 DH日成金属电缆防水接头 MGA日成金属电缆防水接头 MGA日成型金属电缆接头 MGA-EMC日成型金属电缆接头 MGA-EMC日成多孔加厚金属防水电缆接…日成多孔加厚金属防水电缆接头 A日成金属多孔电缆防水接头 M…日成金属多孔电缆防水接头 MG-H日成不锈钢电缆防水接头 MGS日成不锈钢电缆防水接头 MGS不锈钢电缆防水接头 B LS不锈钢电缆防水接头 BLS日成钢丝层金属电缆接头 SVD日成钢丝层金属电缆接头 SVD日成平口电缆接头 SPK 日成平口电缆接头 SPK 日成平口电缆密封接头 JI S日成平口电缆密封接头 JIS日成隔爆金属电缆接头 EX S日成隔爆金属电缆接头 EXS日成隔爆铠装型金属电缆接头…日成隔爆铠装型金属电缆接头 EX金属快速软管防水接头 B GF 金属快速软管防水接头 BGF 金属锁紧型软管防水接头 B GX金属锁紧型软管防水接头 BGX日成内螺纹软管防水接头 B GN日成内螺纹软管防水接头 BGN日成金属软管接头 NB G日成金属软管接头 NBG日成金属软管防水接头 NB L 日成金属软管防水接头 NBL 日成90度金属软管接头 NB W日成90度金属软管接头 NBW日成45度金属软管接头 NB N日成45度金属软管接头 NBN日成外牙镀锌管接头 ELZ日成外牙镀锌管接头 ELZ日成内螺纹金属软管接头 NB F 日成内螺纹金属软管接头 NBF 日成锁紧式金属软管接头 NB E日成锁紧式金属软管接头 NBE日成双头固定式软管接头 NB K日成双头固定式金属软管接头 NBK日成金属软管未端护套 CAP日成金属软管未端护套 CAP日成PB-V型侧弯分线盒日成PB-V型侧弯分线盒日成PB-C型直通分线盒日成PB-C型直通分线盒日成PB-LR型右弯分线盒日成PB-LR型右弯分线盒日成PB-LL型左弯分线盒日成PB-LL型左弯分线盒2016/11/14金属接头 - 产品目录 - 线槽 扎带 接头 软管 端子 线束 上海日成电子有限公司RCCN/products_BrassCableGland_10.html 3/3共51条记录， 1/1页首页上一页1下一页末页日成PB -LB 型后弯分线盒日成PB-LB 型后弯分线盒日成PB -T 型三通分线盒日成PB-T 型三通分线盒日成PB -B T 型后三通分线盒日成PB-BT 型后三通分线盒日成PB -X 型四通分线盒日成PB-X 型四通分线盒日成不锈钢活接 三通日成不锈钢活接 三通日成不锈钢内螺纹 外螺纹日成不锈钢内螺纹 外螺纹日成不锈钢变径 连接管日成不锈钢变径 连接管日成不锈钢弯头 堵头不锈钢连接件日成金属旋转塞头 MSP金属旋转塞头日成金属缩减转接头 REM 日成金属缩减转接头 REM 日成金属扩增转接头 ELM 金属扩增转接头日成金属内螺纹连接头 I CM 日成金属内螺纹连接头 ICM 日成金属螺纹转换头 TCM金属螺纹转换头日成金属螺母铜螺母 锌合金螺母日成接地片 PE 特点:接地用。
防水接头,M12防水接头,防水插头,M12防水插头
1、防水接头定义防水接头，顾名思义，就是可以应用到带水的环境当中，提供安全可靠的连接器接头。
例如：LED路灯、灯塔、游船、工业设备、洒水车等等，都需要用到防水连接器。
目前，市场上防水连接器的品牌与种类很多，但真正意义上，具备过硬的密封性能，安全可靠的质量的防水连接器，市场上还是比较少。
2、电缆防水接头结构3、防水接头参数及型号4、电缆防水接头参数5防水接头技术参数防护等级：在规定的卡口范围内，并使用O型密封圈旋转迫紧头，达到IP65.产品特性：夹紧爪与密封件特殊设计，配合迫紧头装配省时便利，夹紧电缆范围大，抗拉力强、可防水、防灰尘、防盐、防酸碱、油等一般油脂。
螺纹规格：公制，德制6、防水接头的使用方法塑料电缆防水接头是电缆的配套用品，主要用在配电箱，配电柜上面。
接头可将电缆锁紧，另一端可接入设备箱体上面，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
一般机械控制箱，配电盘，机器等电线电缆固定用,能有效夹紧电缆并达到防水目的。
7、防水接头防水标准判断防水接头密封性能判断标准目前，对于防水连接器防水性能的主要评定标准是依据ip防水等级标准。
看防水接头防水性能如何，主要看IPXX的后面两位数字XX，第一位X是从0到6，最高等级为6；第2位数字是从0到8，最高等级为8；因此防水接头的最高防水等级为IP68。
对固体物的防护等级（第一个X）0：没有保护1：防止50mm以上的固体侵入,相当于一只手的长度；2：防止12.5mm的固体侵入；相当于一个手指的长度；3：防止2.5mm进入侵入。
相当于一根线或工具；4：防止物体大于1.0mm的固体进入，相当于一根线或剥皮线；5：防止粉尘充分进入造成损害；6：完全防止粉尘进入水的防护等级（第二个X表示）0：不防水1：防止水滴2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：水或雨水从60度角落到外壳上无影响4：液体由任何方向泼到外壳没有伤害影响5：用水冲洗无任何伤害6：防止强有力的喷射水，可用于船舱内的环境7：可于短时间内耐浸水8：于一定压力下持续浸水8、防水接头适用范围目前主要用于户外灯箱、建筑机械、钢铁生产设备、电力设备、矿山机械、轮船机械、汽车设备、生产自动设备、温度变送器、液压机床、传感器、电磁阀、仪器仪表、压力变送器等等。
JY1-2连接 接线端子 线槽
日成圆形穿线管 SDO 1特点:环保 另备无卤
日成圆底孔密封线槽 SDRO 1特点:自攻螺丝胀塞固定
配线槽分线隔离套 WR 1特点:用于槽内分类理线
日成配线槽铆钉 SR 1特点:用于固定槽底代替螺丝
日成线槽标识牌 FWR 1特点：用于标识槽内线路用途
日成线槽双面胶带 DF 1用于粘贴槽底背胶代替螺丝
工具
扎线枪 TG-9 日成美制扎线枪 TG-1 日成扎线枪TG-2 日成扎线枪TG-3 日成扎线枪TG-4 日成扎线枪TG-5 日成不锈钢带扎线枪TG-6 日成不锈钢带扎线枪TG-7 日成不锈钢带扎线枪TG-8
隔离柱
日成六角隔离柱 HTS 日成六角内螺纹隔离柱 HTP 日成直通圆体隔离柱 LED 日成PC板尼龙轨道 BT 日成隔离柱 CS 日成PC板隔离柱 SP 日成隔离柱 CS 1 日成平底隔离柱 RS 平底隔离柱 RLS
工具
尼龙扎带 配线标志 新品&配件
尼龙软管 结束带
接线端子 尼龙铆钉
铜管端子 尼龙螺丝
金属软管 接线头
日成环保粗齿线槽 V DRF 特点:8mm出线孔 热销
日成环保细齿线槽 H V DRF 特点：4mm出线孔 热销
日成环保闭口线槽 V DRC 特点:顶部连接闭口型
日成密封阻燃线槽 SDR 特点：全密封型
接线端子
日成圆形预绝缘端子 日成R型圆形裸端子 日成叉形预绝缘端子 日成Y型裸端子 日成欧式管形预绝缘 日成双线管形预绝缘 日成管形裸端子 EN 日成母预绝缘端子 L 日成公预绝缘端子 L
热收缩管
日成热收缩管 HST 日成超薄热收缩管 H 日成黄绿热收缩管2 日成含胶热收缩套管 日成高压母排保护套 日成含胶热收缩套管 日成耐老化冷缩管 E 日成硅橡胶耐高温套 日成硅树脂黄腊管 S
电缆接头_电缆接头做法图解与电缆接头规范要求-电气技术
电缆接头_电缆接头做法图解与电缆接头规范要求-电气技术电缆接头又称电缆头。
电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。
电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。
电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
电缆头一般是在电缆敷设就位后在现场进行制作，它的主要的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。
若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下降。
电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。
冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为影响因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。
而热缩式电缆头与冷缩式电缆头相比主要优点只是成本低，所以，目前在10KV以上领域，广泛使用冷缩式电缆头。
1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。
2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要分外留心：绕线的圈数不少于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。
装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。
19.1.1装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。
剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1BNC接头与同轴电缆操作步骤根据同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。
其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推荐长度如表19-1所示。
不锈钢防水电缆接头选型表
电缆固定头系列佐观电气cable gland电缆固定头（M/PG/G/NPT制螺纹） cable gland螺牙规格（公制螺纹）适用电缆外径范围 mm螺纹外径螺纹长度产品名称：不锈钢防水接头，又称不锈钢格兰头或不锈钢电缆固定头。
螺牙规格：美制NPT锥螺牙，符合美国标准锥形螺纹管牙规范。
（National Pipe Thread Taper-ANSI B2.1）。
产品说明：采用304不锈钢材质精制而成，具有独特的防爆功能，特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
防护等级：在规定的卡口范围内，并使用密封圈旋紧迫紧头，达到IP68-10Bar工作温度：-40℃~＋100℃短时可达＋120℃产品材质：A.C.F 部份以不锈钢制成，E 部份以UL 认可之尼龙PA66 制成( 防火等级UL 94V-2 )，B 及D 部份采用EPDM耐候橡胶制成。
安装方法：不锈钢防水接头出线口一端可将进出电缆锁紧并起到防水防尘、防震动的作用，另一端可接入设备箱体上，也可以根据选用螺纹。
接入进出口为内螺纹的电动设备上。
产品颜色：不锈钢本色备注：接受定制316不锈钢,耐高温,阻燃型等,欢迎来电咨询!C1 mmC2 mmM10*1.5FT06-M10 4.8-6.3106M12*1.5FT08-M12 4.5-7.8128FT06-M12S 2.0-6.0128M16*1.5FT08-M16S 4.5-7.8169FT10-M16 6.0-10 169M18*1.5FT10-M18 5.0-10189M20*1.5FT12-M20S 6.0-12209.5FT14-M209.0-14209.5M25*1.5FT18-M2514.0-182512FT16-M2512.0-162512M27*2FT18-M2713.0-182712M30*2FT18-M3013.0-183012.5M32*1.5FT25-M3218-253212.5FT22-M32 16-22 3212.5M36*2FT25-M3618-253612.5M40*1.5FT32-M40 24-324015M48*2FT30-M4824-304815M50*1.5FT39-M50 31-41 49.715M52*1.5FT38-M5231-3851.6215M56*1.5FT38-M5631-3855.7615M59*1.5FT44-M5937-4458.4515M63*1.5FT44--M6340-4662.615M72*2FT52-M7242-5271.5315M78*2FT66-M7556-667515M88FT70-M8865-7087.115M90*1.5FT77-M9066-779015电缆固定头（M/PG/G/NPT制螺纹） cable gland螺牙规格（德制螺纹）适用电缆外径范围 mm螺纹外径螺纹长度C1 mmC2 mmPG7FT06-PG7 3-6.512.58PG9FT08-PG9 4.5-7.8 15.28PG11FT06-PG11 4.0-7.018.69FT10-PG11 6.0-10 18.69PG13.5FT12-PG13.5 7.0-12 20.49.5PG16FT10-PG167.0-1122.59.5FT14-PG169.0-14 22.59.5PG21FT18-PG21 14-18 28.312PG25FT23-PG2516-2232.112PG29FT25-PG29 18-25 3712.5PG36FT30-PG3625-304712.5PG42FT38-PG42 31-385412.5PG48FT44-PG4837-4459.315PG63FT52-PG6342-527215螺牙规格（美制螺纹）适用电缆外径范围 mm螺纹外径螺纹长度C1 mmC2 mmNPT1/4FT6-NPT1/43-6.512.058NPT3/8FT8-NPT3/84月8日17.0513NPT1/2FT12-NPT1/28.5-1221.2213NPT3/4FT18-NPT3/414-1826.5614NPT1FT23-NPT116-2333.22714NPT1-1/4FT25-NPT1-1/418-2541.9115NPT1-1/2FT32-NPT1-1/224-3247.8115NPT2FT38-NPT231-3859.6115FT44-NPT237-4459.6115NPT2-1/2FT52-NPT2-1/242-5275.1815NPT3FT70-NPT365-7087.8815螺牙规格（英制螺纹）适用电缆外径范围 mm螺纹外径螺纹长度C1 mmC2 mmG1/4FT6-G1/43-6.512.058G3/8FT8-G3/84月8日17.0513G1/2FT12-G1/28.5-1221.2213G3/4FT18-G3/414-1826.5614G1FT23-G116-2333.22714G1-1/4FT25-G1-1/418-2541.9115G1-1/2FT32-G1-1/224-3247.8115G2 31-3859.6115FT44-G237-4459.6115G2-1/2FT52-G2-1/242-5275.1815G3FT70-G365-7087.8815佐观电气 金属铠装电缆填料函金属铠装电缆填料函（卡环式） cable gland规格铠装电缆外径厂家型号（公制）寸制尾长产品材质：接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA）制成，密封件和O型密封圈均采用丁腈橡胶（NBR）制成。
维依德电缆接头安装指南
电缆接头安装指南
电缆接头工业用语也可叫防水接头、电缆填料函、电缆格兰头或电缆葛兰头。
常用电缆接头材质有不锈钢、铜镀镍、尼龙材质。
今天就将电缆接头如何安装分享给各位！
1、结构图：
2、光孔安装示意：
①根据电缆接头螺纹外径尺寸开内孔径，此接口内孔径为接头螺纹外径AG尺寸+
（0.2-0.3mm）；如设备已开好内孔的，亦可根据设备接口孔径选择对应的电缆接头。
②将基本躯体AG端放入设备接口内，再利用螺母迫紧基本躯体。
③将对应线缆穿入接头本体后，再利用迫紧螺帽拧紧线缆即可。
3、螺纹孔安装示意：
①根据设备内螺纹规格选择相应的电缆接头。
②将基本躯体AG端直接拧入带有内螺纹的设备里。
③将对应线缆穿入接头本体后，再利用迫紧螺帽拧紧线缆即可。
4、产品选型：
①已开好机板内孔的，可根据设备内孔选择相对应的线缆规格，线缆外径越接近锁紧范围最大值，密封效果越好。
②暂未开孔的，根据线缆外径开设备内孔径，可咨询业务或根据选型表锁线范围Φ值（趋于Φ最大值）选择对应的螺纹规格。
5、开孔要求：
注意：以上标准是按螺距1.5制定的，如螺距大于1.5或小于1.5的，且壁厚可以满足至少3个丝牙啮合厚度的，亦可攻丝，在设备运行过程中振动幅度大的，可再选择螺母加重固定。
金属电缆接头,金属电缆固定头,填料函
Waterprooof metal cable gland flat drawing
A25
RCCN
RCCN 螺纹标准及开孔数据 Thread standard
Thread standard
６０ｏ 间距／Pitch
D2 D1 D3
８０ｏ
间距／Pitch
M型螺纹
PG型螺纹
公制ＩＳＯ螺纹ＥＮ６０４２３
Metric ISO thread to EN 60423
德制ＰＧ螺纹 DIN 40430
Pg thread to DIN 40430
公制螺纹
螺距
螺纹外径Ｄ１
螺纹内径Ｄ２
开孔尺寸
公制螺纹
螺距
螺纹外径Ｄ１
螺纹内径Ｄ２
开孔尺寸
螺
metric thread
Pitch Nominal Size Core diameter Bore through
Protected against 6 powered water jets
Protected against the effects of temporary 7 immersion in water
Protected against the effects of continuous immersion in water 8
Protected against
2
falling water drops when enclosure
tilted up to 15°
Protected against 3 spraying water
Protected against 4 splashing water
Protected against 5 water jet
