CAD常用命令使用技巧
CAD常用命令及技巧
3.点插进去-Windows图元文件-选择刚才生存的阿谁文件，按提示插进去便可！！！
ok了！这样文字就成线条了！！！
把图形从CAD 粘附到Word里:
1.在cad里将所要的图形调整到全屏，然后点文件→输出，选中图形导出为wmf格局图片
2.在WORD中，点插进去→图片→来自文件，选择先前导出的wmf图片→插进去
空格妙用：
选中图型基点：（即选中物体时呈现蓝点，再点蓝点，红色为基点）
一下空格：移动号令；
二下空格：旋转号令；
三下空格：缩放号令；
四下空格：镜相号令。
SHIFT妙用：定仪偏移捕获或者旋转捕获
例：绘制一个圆，左键裸机拿获夹点，裸机号令节制块右键，在弹出的快捷菜谱入选择复制，程度拖动鼠标一段距离，左键确定复制的熬头个圆的位置，此刻在按下SHIFT键，再次在屏幕上拖动鼠标，并裸机第二个圆。
1． 只要直接画出待测弧，用LENGTHEN[LEN]拉长寿令，直接选该弧长便可。
2． 用LIST[LI]可以患上到圆弧的所有参量，包孕圆心，半径，起角，终角等。
3． 执行号令AREA后，选择Object选项，按照提示选摘要计算的图形，AutoCAD将自动计算平面或者物体表面的大、周长。
有时，从其他地方拷来的图约，会在修改的途中呈现致命纰缪，然后自动退出，怎样解决？应该是原图纰缪，可以施用PURGE（清算）和AUDIT（修复）号令举行补救。
这是自己主动CAD2000的添加功能，经由过程它可患上到一个按过淋前提机关的选择集。输入号令QSELECT后，弹出“迅速选择”会话框，就能够按指定的过淋对象的类型和指定对象欲过淋的特性、过淋范围等举行选择。也能够在自己主动CAD2000的画图窗户中按鼠标右键，菜谱中含有“QUICKSELECT”选项。不外，需要注重的是，如果咱们所设定的选择对象特性是“随层”的话，将不克不及施用这项功能。
CAD中的编辑命令与修改技巧
CAD中的编辑命令与修改技巧CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑设计、机械制图等领域。
在使用CAD软件时，编辑命令和修改技巧是非常重要的，它们可以帮助我们高效地完成绘图任务。
本文将介绍一些常用的CAD编辑命令和修改技巧，希望对读者有所帮助。
1. 移动命令移动命令在CAD中非常常用，它可以将选择的对象在平面内进行平移。
通过点击编辑菜单栏中的“移动”按钮或输入“MOVE”命令，可以进入移动命令模式。
在移动命令模式下，选择需要移动的对象，然后指定基点和目标点，即可完成移动操作。
移动命令也支持相对移动，可以输入相对坐标值或指定角度进行平移。
2. 复制命令复制命令和移动命令类似，不同之处在于复制命令会在原位置产生一个副本。
复制命令可以通过点击编辑菜单栏中的“复制”按钮或输入“COPY”命令进入。
选择需要复制的对象，然后指定基点和目标点，即可完成复制操作。
复制命令也支持相对复制，可以输入相对坐标值或指定角度进行复制。
3. 旋转命令旋转命令可以将选择的对象按照指定角度进行旋转。
通过点击编辑菜单栏中的“旋转”按钮或输入“ROTATE”命令，可以进入旋转命令模式。
在旋转命令模式下，选择需要旋转的对象，然后指定旋转中心点和旋转角度，即可完成旋转操作。
4. 缩放命令缩放命令可以将选择的对象按照指定比例进行放大或缩小。
通过点击编辑菜单栏中的“缩放”按钮或输入“SCALE”命令，可以进入缩放命令模式。
在缩放命令模式下，选择需要缩放的对象，然后指定基点和比例因子，即可完成缩放操作。
5. 镜像命令镜像命令可以将选择的对象按照指定直线进行镜像变换。
通过点击编辑菜单栏中的“镜像”按钮或输入“MIRROR”命令，可以进入镜像命令模式。
在镜像命令模式下，选择需要镜像的对象，然后指定镜像直线，即可完成镜像操作。
6. 偏移命令偏移命令可以将选择的对象按照指定距离进行平行复制。
通过点击编辑菜单栏中的“偏移”按钮或输入“OFFSET”命令，可以进入偏移命令模式。

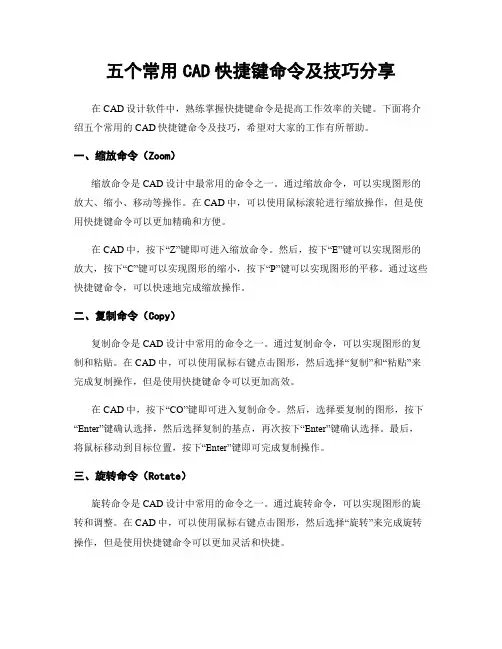

五个常用CAD快捷键命令及技巧分享
五个常用CAD快捷键命令及技巧分享在CAD设计软件中，熟练掌握快捷键命令是提高工作效率的关键。
下面将介绍五个常用的CAD快捷键命令及技巧，希望对大家的工作有所帮助。
一、缩放命令（Zoom）缩放命令是CAD设计中最常用的命令之一。
通过缩放命令，可以实现图形的放大、缩小、移动等操作。
在CAD中，可以使用鼠标滚轮进行缩放操作，但是使用快捷键命令可以更加精确和方便。
在CAD中，按下“Z”键即可进入缩放命令。
然后，按下“E”键可以实现图形的放大，按下“C”键可以实现图形的缩小，按下“P”键可以实现图形的平移。
通过这些快捷键命令，可以快速地完成缩放操作。
二、复制命令（Copy）复制命令是CAD设计中常用的命令之一。
通过复制命令，可以实现图形的复制和粘贴。
在CAD中，可以使用鼠标右键点击图形，然后选择“复制”和“粘贴”来完成复制操作，但是使用快捷键命令可以更加高效。
在CAD中，按下“CO”键即可进入复制命令。
然后，选择要复制的图形，按下“Enter”键确认选择，然后选择复制的基点，再次按下“Enter”键确认选择。
最后，将鼠标移动到目标位置，按下“Enter”键即可完成复制操作。
三、旋转命令（Rotate）旋转命令是CAD设计中常用的命令之一。
通过旋转命令，可以实现图形的旋转和调整。
在CAD中，可以使用鼠标右键点击图形，然后选择“旋转”来完成旋转操作，但是使用快捷键命令可以更加灵活和快捷。
在CAD中，按下“RO”键即可进入旋转命令。
然后，选择要旋转的图形，按下“Enter”键确认选择，然后选择旋转的基点，再次按下“Enter”键确认选择。
最后，输入旋转角度，按下“Enter”键即可完成旋转操作。
四、偏移命令（Offset）偏移命令是CAD设计中常用的命令之一。
通过偏移命令，可以实现图形的平行复制和调整。
在CAD中，可以使用鼠标右键点击图形，然后选择“偏移”来完成偏移操作，但是使用快捷键命令可以更加高效和精确。
CAD使用技巧
七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。
如果是3D鼠标，则滚动键起缩放作用。
拖拽操作是按住鼠标左键不放拖动鼠标。
但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。
窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。
1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。
1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。
1.5、经常查看命令区域的提示，按提示操作。
2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。
为了了解cad概念，以下介绍几个基本的命令。
2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。
在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。
或者输入C闭合。
举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。
重复单击另一点，回车。
输入：C回车。
直线闭合，形成一个三角形。
2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。
快捷键：PL。
在三维算量中定义异形截面、手绘墙、梁等时常用。
举例：绘制一个异形柱截面命令行输入：PL，回车。
指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。
输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。
输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。
输入：L,切换到绘制直线，单击一点，绘制一段直线。
输入：A，绘制一个圆弧与开始点闭合为一个界面形状。
接下来就可以定义一个异形截面的柱，来选择该多段性即可。
CAD快捷键命令技巧大全事半功倍的设计技巧
CAD快捷键命令技巧大全事半功倍的设计技巧近年来，计算机辅助设计软件（Computer-Aided Design，简称CAD）在工业设计、建筑设计、机械制图等领域得到了广泛应用。
熟练掌握CAD软件的操作技巧成为了设计师们提高工作效率的重要途径之一。
在众多CAD操作技巧中，快捷键命令的应用极大地提高了设计效率，帮助设计师事半功倍。
本文将介绍一些常用的CAD快捷键命令技巧，希望能对广大设计师们有所帮助。
一、绘图工具类快捷键命令1. 线段命令（Line）： "L" 或 "Li"通过按下"L"或"Li"键，设计师可以快速选择线段绘制工具，并进行线段的绘制。
2. 圆命令（Circle）："C" 或 "Ci"通过按下"C"或"Ci"键，设计师可以快速选择圆绘制工具，并进行圆的绘制。
3. 矩形命令（Rectangle）："REC" 或 "RE"通过键入"REC"或"RE"，设计师可以快速选择矩形绘制工具，并进行矩形的绘制。
4. 弧命令（Arc）："A" 或 "Ar"按下"A"或"Ar"键，设计师可以快速选择弧绘制工具，并进行弧的绘制。
5. 多段线命令（Polyline）："PL" 或 "P"通过键入"PL"或"P"，设计师可以快速选择多段线绘制工具，并进行多段线的绘制。
6. 曲线命令（Spline）："S" 或 "Sp"通过按下"S"或"Sp"键，设计师可以快速选择曲线绘制工具，并进行曲线的绘制。

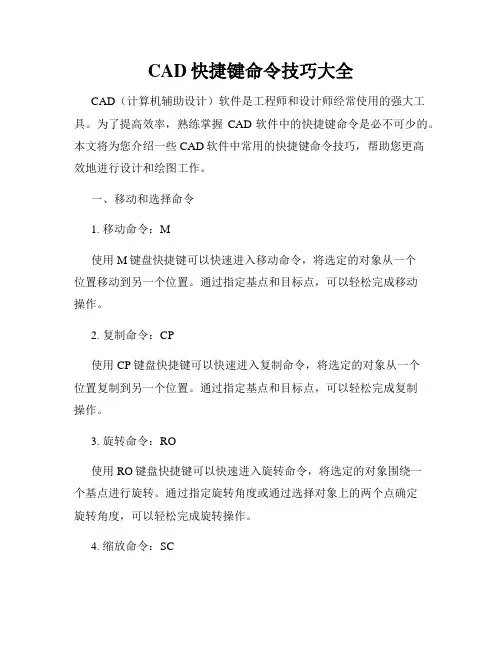

CAD快捷键命令技巧大全
CAD快捷键命令技巧大全CAD（计算机辅助设计）软件是工程师和设计师经常使用的强大工具。
为了提高效率，熟练掌握CAD软件中的快捷键命令是必不可少的。
本文将为您介绍一些CAD软件中常用的快捷键命令技巧，帮助您更高效地进行设计和绘图工作。
一、移动和选择命令1. 移动命令：M使用M键盘快捷键可以快速进入移动命令，将选定的对象从一个位置移动到另一个位置。
通过指定基点和目标点，可以轻松完成移动操作。
2. 复制命令：CP使用CP键盘快捷键可以快速进入复制命令，将选定的对象从一个位置复制到另一个位置。
通过指定基点和目标点，可以轻松完成复制操作。
3. 旋转命令：RO使用RO键盘快捷键可以快速进入旋转命令，将选定的对象围绕一个基点进行旋转。
通过指定旋转角度或通过选择对象上的两个点确定旋转角度，可以轻松完成旋转操作。
4. 缩放命令：SC使用SC键盘快捷键可以快速进入缩放命令，通过指定缩放比例或通过选择对象的两个点来调整对象的大小。
通过缩放命令，可以轻松改变对象的尺寸。
5. 镜像命令：MI使用MI键盘快捷键可以快速进入镜像命令，将选定的对象以一个指定的轴为镜像线进行镜像操作。
镜像操作可用于在设计中创建对称的图案。
6. 选择命令：SELECT使用SELECT键盘快捷键可以快速进入选择命令，通过框选、选择单个对象或选择多个对象的方式来选定需要操作的对象。
选择命令是CAD中最常用的命令之一，提高了设计和编辑的效率。
二、绘图和编辑命令1. 直线命令：LINE使用LINE键盘快捷键可以快速进入直线命令，通过指定起点和终点，可以绘制直线。
直线命令是CAD中最基本的绘图命令之一。
2. 圆命令：CIRCLE使用CIRCLE键盘快捷键可以快速进入圆命令，通过指定圆心和半径，可以绘制圆形。
圆命令是CAD中常用的绘图命令之一。
3. 弧命令：ARC使用ARC键盘快捷键可以快速进入弧命令，通过指定弧的起点、终点和半径或通过选择需要弧化的对象，可以绘制弧。
CAD常用快捷键一览表及使用技巧
CAD常用快捷键一览表及使用技巧在CAD软件使用过程中，掌握常用的快捷键是提高工作效率和准确性的关键。
本文将为您介绍一些常用的CAD快捷键，并提供一些使用技巧，以帮助您更加熟练地使用CAD软件。
一、常用快捷键一览表1. 基本操作- Ctrl + A：全选- Ctrl + C：复制- Ctrl + V：粘贴- Ctrl + X：剪切- Ctrl + Z：撤销- Ctrl + Y：恢复- Ctrl + S：保存- Ctrl + P：打印- Ctrl + N：新建- Ctrl + O：打开2. 编辑操作- Ctrl + E：编辑属性- Ctrl + F：查找- Ctrl + H：替换- Ctrl + G：插入图形- Ctrl + D：偏移- Ctrl + L：绘制直线- Ctrl + M：移动- Ctrl + R：旋转- Ctrl + J：修剪- Ctrl + B：镜像- Ctrl + I：倒角- Ctrl + K：延伸3. 视图操作- Ctrl + W：关闭窗口- Ctrl + Tab：切换窗口- Ctrl + Shift + T：恢复关闭的窗口- Ctrl + Shift + S：保存窗口设置- Ctrl + 0：显示/隐藏物体- Ctrl + 1：显示/隐藏属性编辑器- Ctrl + 2：显示/隐藏设计中心- Ctrl + 3：显示/隐藏工具栏- Ctrl + 4：显示/隐藏属性工具栏- Ctrl + 5：显示/隐藏层管理器- Ctrl + 6：显示/隐藏选择集面板4. 选取操作- Ctrl + Shift + A：取消选择- Ctrl + Shift + Drag：选择多个对象- Ctrl + Shift + B：选择类似对象- Ctrl + Shift + C：选择共同属性- Ctrl + Shift + F：选择面5. 尺寸和标注操作- Ctrl + Shift + D：线性尺寸- Ctrl + Shift + R：半径尺寸- Ctrl + Shift + A：角度尺寸- Ctrl + Shift + L：注释标注- Ctrl + Shift + T：表格标注二、使用技巧1. 自定义快捷键CAD软件通常允许用户自定义快捷键。
CAD的15个常用命令使用技巧
CAD的15个常用命令使用技巧一、需要知道的概念，以及基本操作1、CAD是由很多命令组成，命令的执行方式多种多样，基本上有两种，一种是先输入命令（或选择命令按钮）再执行操作，另外一种是先选择，然后在执行命令。
有许多命令这两种操作都是可以的。
例：删除一个物体的时候可以先选择删除命令，然后再选择物体，也可以先把物体选中再选择删除命令，两种操作的结果都是一样的。
（键盘输入E 空格选择物体空格或者选择物体输入E 空格，结果都是一样的）2、透明命令。
大部分命令执行的过程是单一的，也就是说在执行的过程中只能执行完，或者中途取消。
但也有些命令是在一个命令的执行过程中可以执行另外一个命令，也就是说A命令执行的过程中可以执行B命令，B命令执行完后，继续执行A命令，直至结束。
这样的命令叫“透明命令”。
U3、选择物体的方式。
有两种一种是从左上到右下选择，一种是从右下到左上选择，两种方式的选择结果是不同的，第一种：左上到右下；只能选择到被拉出来的框完全包围的物体；第二种：右下到左上；凡是和虚框相交的所有物体（包括包围了的物体）。
4、相对坐标：相对于当前点（或者你制定的点）的位置，这个非常重要！！！比如你要画一条1000mm的线，选择命令，然后从屏幕上任意取一点，然后给一个方向（移动鼠标到你想的方向，如果是水平或者竖直的线，可按F8打开正交）输入1000回车（或者空格）就得到了一条1000mm的线，这是最简单的相对坐标。
比如你想画一个1000X1000的正方形，那你就需要先选择命令，然后在屏幕上任意取一点，然后输入“@1000，1000”然后回车（或空格）就得到了一个正方形。
“@”就代表了相对坐标。
再有，假如你想画一条1000mm长和水平方向夹角37度的线，那么你就选择线命令，然后再屏幕上任意取一点，然后输入“@1000<37”回车。
OK了。
这两种方式必须要记住，必须的！5、键盘操作：a、在任何时候都可以直接在键盘上输入命令，并执行不需要在某个地方点一下再输入命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD命令相关知识
一，光标的调节
工具/选项
2、光标的选择
蓝色----从左往右-----全部选择才可以选中
绿色----从右往左-----部分选择就可以选中
3、取消esc
删除delete
撤销Ctrl+Z
重做ctrl+Y
4、鼠标中键
双击----全部展示在屏幕上
5、命令栏
通过观察命令栏来绘制图形
6、正交快捷键
F8
7、确定键
空格键、回车键、鼠标右键
8、输入角度
首先输入长度-----再次点击Tab键
首先输入角度-----然后点击小于号键
9、绘制圆弧
采用“端点+起点+半径”的时候，当圆弧大于半圆的时候，输入的半径应是负值，当圆弧小于半圆的时候输入正直。
圆弧绘制都是按照逆时针绘制的。
10、多段线PL
多段线绘制有宽度的圆弧的时候，应该首先指定宽度然后在绘制圆弧。
输入有宽度的线段的时候，首先输入起点宽度再输入端点宽度，然后再指定长度。
11、如何将不连续的线段转换成多段线
选择修改---对象----多段线。
12、标注
比例因子:实际标注的实际大小的比例
换算单位：标注出来的大小可以显示出英制大小。
13、矩形rec
倒角---首先指定第一条边的切下来的长度------然后指定第二条边切下来的大小。
圆角---首先指定圆角的半径----当接下来直接绘制举行的时候需要再次指定圆角的半径。
取消圆角的办法是再次选择圆角-----半径选择为0.
14、样条曲线
样条曲线是绘制波浪线，完成之后需要点击三次确定键才可以绘制完成。
15、椭圆弧
椭圆弧----和圆弧的使用方法是一样的----注意旋转角度是逆时针旋转。
封闭图形
填充-----选择图案----拾取封闭图形内部点------预览-----选择比例(可以选择图形填充角度)。
未封闭图形
填充----首先将未封闭图形封闭------拾取封闭图形内部点-----预览------选择比例因子（可以填充图形角度）。
17、颜色填充
填充时如果不是白色，在填充的过程中图案中会出现渐变色，想要调节为纯色需要将“着色”和“渐变”的滑块调到中间。
Esc键是返回对话框键。
18、创建块
首先将要创建的图形绘制出来-----点击创建快------命名------选择基点(基点就是插入块时的插入点)-------选择对象。
创建快成功。
19、插入块
点击插入块---如果命令栏出现未知命令-----输入redefine-------再次输入insert。
缩放比例------改变插入块的大小-----要勾选同一比例（否则块的三维上改变的不一样）。
旋转角度------如果绘制机械图纸可能需要旋转角度-----此时可以改变旋转角度。
在块上插入文字-----选择绘图-----块-----定义属性-----标记格里面编辑需要在块上添加的文字或者数字-----点击缩放改变文字大小------点击移动改变文字在块上的位置----重复编辑块属性再次编辑块----输入块-----需要改变块上的文字-----双击----改变文字。
外部模块插入到图形中-----ctrl+c复制----ctrl+V粘贴。
块是无法修改的-------不过用分解工具分解就可以修改。
20、点po
格式----点样式---选择需要的点样式。
绘图-----点-----定数等分
绘图-----点-----定距等分------光标点击右边选择对象从右开始等分-------光标从左选择对象从左开始等分。
在图形上等数插入块------绘图------点-----定数等分----选择对象-----右键-----选择块等分---输入块的名称----点击确定。
21、如果显示工具无法使用显示F1查看
直接输入redefine，点击确定后直接输入命令的英文名。
22、多线ml
格式-----多线样式-----选择基础样式-------改变多线样式----封口(选择封口的样式)------图元（选择线条的间距和线条的个数）-----填充线条键的颜色。
绘图-----多线
多线-----对正----包含上对正和中对正以及下对正。
标注使用外部标注使用上对正。
标注使用内部标注使用下对正。
23、面域reg
将一个封闭的对象转换成一个面。
查看创建成的面域-----视图------视觉样式------概念。
面域运算----修改----实体编辑-----交集，并集，（同时选择）-------差集（选择图形具有先后顺序）。
工具栏中创建表格
调节大小-------双击调节蓝色的点
调节格式------格式------表格格式
表格中换行------Alt+Enter
输入完成换单元格-----Ctrl+Enter
25、多行文字
多行文字输入------输入符号显示不出来--------原因是这种文字没有这种符号读取不了-----改变文字为text文字即可。
堆叠(a/b)----在多行文字工具栏上方
首先将堆叠的数字输入出来-----在要堆叠的数字中间输入shift+6------选中需要堆叠的数字--------点击堆叠命令----完成操作。
26、复制co
可以进行距离复制和角度复制
27、移动m
28、镜像mi
镜像----带文字的图形镜像------如果要使文字镜像过来之后显示正常-----输入mirrtext（改变文字的镜像方式）------系统变量输入0----点击确定。
29、偏移O
偏移出来是原对象
整体对象偏移之后会出现缩放-------原因是偏移的对象偏移之后的对象各边是保持平行关系的。
30、阵列ar
阵列----矩形阵列-----设置行列个数------设置行列的距离（可以拾取行列的距离）----行列偏移可以设置正负(偏移的方向不一样以直角坐标系为准)--------角度为逆时针为正值。
阵列----环形阵列-----选取中心点（阵列的中心）----项目的个数------角度逆时针为正值。
31、旋转RO
旋转-----指定旋转的旋转点。
32、缩放SC
整体的放大缩小
缩放----选择缩放的对象------确定比例因子
缩放----选择缩放对象----不知道比例因子-----点击参照-----参照是参照原图形上的某段线段的长度。
33、拉伸S
拉伸----用绿色的框选（鼠标从左往右框选）-----不要全选只选择需要拉伸的一部分（如果全选就是整个的移动，因为拉伸是固定某一部分图形才可以拉伸其他部分，好像弹簧需要固定某一端才可以拉伸另一端）--------输入拉伸的长度。
34、延伸EX
延伸-----点击确定------选择延伸的对象----注意：延伸的对象必须有目的地，如果没有是不能延伸的。
按住shift键是修剪和延伸的切换键。
35、打断于点
点击命令-----点击需要打断的对象（是不能框选的）----点击打断点的位置----点击确定。
36、打断
点击命令----选择打断的对象-----点击需要打断的第二个点（此时已经默认选择对象的时候点击的点为第一个打断点）-------或者重新选择打断的第一个点然后选择打断的第二个点。
37、合并
合并是打断命令的反向操作命令。
38、倒角
倒角---选择距离---指定第一条边的长度----指定第二条边的长度----指定第一条边-----指定第二条边。
（注意：第一次指定的长度就是第一次指定的边）
39、圆角
圆角-----指定半径----指定第一条边-----指定第二条边---点击确定。
40、分解X
点击命令-----框选对象----点击确定。
41、标注
标注样式---直线----起点偏移量是标注图形到尺寸界限的距离-----超出尺寸线是标注线上面超出的长度。
42、特性匹配（格式刷）
修改-----特性匹配
43、图层的按钮
图层的开关----隐藏和显示的作用
冻结----有隐藏的作用并且图层无法使用
锁定----对象显示，但是无法修改。
44、保存
可以将你绘制的图形以样板的形式保存，方便下次调用
文件---保存----保存类型----图形样板【.dwt】
下次打开CAD新建图纸（保存的图纸）
45、面积area
面积的测量---规则对象线段都是垂直的-----可以点击角点---点击确定
面积的测量-----不规则的对象-----可以直接转化为面域-----输入命令----点击对象----确定。
46、描绘出对象上的图片
长按创建块右下角三角-----通过附着图像将图片导入到CAD中------然后调节图片的比例-----通过参照可以调节比例-----进行线条的描绘。
47、文件格式的转换
在打印中------打印机中选择需要转换的格式-----保存即可。
