电力标准作业卡
220kV输电线路验收标准化作业指导书(定稿)
输电线路验收标准化作业指导书
220kV输电线路竣工验收标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：20 年月日时至20 年月日时
XX电力公司
1、范围:
本指导书适用于220kV输电线路竣工验收作业。
2、引用文件:
电力设施保护条例及实施细则1998年国务院发布
DL/T 741-2010 《架空输电线路运行规程》
GB 50545-2010 《110～750kV架空输电线路设计规范》
国家电网安监〔2009〕664号《国家电网公司电力安全工作规程（线路部分）》GB 50233-2005 《110-500kV架空电力线路施工及验收规范》
DL/T 5168-2002 《110-500kV架空电力线路工程施工质量及评定规程》220kV线路设计图纸、设计变更、设计图纸纪要及相关文件
3、验收前准备:
4、作业卡:
4.1 现在验收组作业卡:。
电力线路停电检修现场作业指导卡-工作负责人专用
工器具配备及检查情况
1、工器具配备：35kV验电笔2支、绝缘靴2双、绝缘手套2副、短路接地线2副、个人保安线10副、脚扣13副、安全带13副、紧线机8副、大锤2副、铁锨10把、断线钳2副、接地摇表2副、防坠器3副、木锯6把。
2、工器具检查情况：以上工器具经检查均合格，在检验周期内
许可开工时间：；许可方式：。
二组负责人：XXX；小组人员：XXX、XXX、XXX、XXX、XXX；检修区段：1#至55#；许可开工时间：；许可方式：。
三组负责人：XXX；小组人员：XXX、XXX、XXX、XXX、XXX；检修区段：91#-134#；许可开工时间：；许可方式：。
4、专职监护人设置
专职监护人：XXX；负责监护：XXX、XXX、XXX、XXX、XXX；监பைடு நூலகம்范围：XX线55#
编制人（签字）
审核人（签字）
接受人（工作负责人、小组负责人签字）
年月日
年月日
年月日
三组负责人：XXX；工作任务结束时间：报告方式：。
7、拆除XX线1#杆接地线及遮拦：汇报人：汇报方式：时间：
拆除XX线134#杆接地线及遮拦：汇报人：汇报方式：时间：
8、与调度许可人办理工作终结手续
危险点及其控制措施
1、检修区段XX线1#-134#，全部人员杆上作业前必须使用个人保安线。
2、线路下有沟渠时，应选择合适安全的路绕道行走。

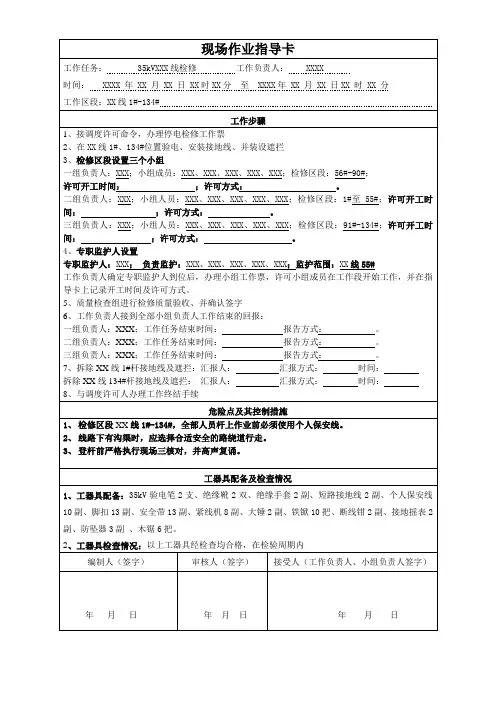

现场作业指导卡
工作任务：35kVXXX线检修工作负责人：XXXX
时间：XXXX年XX月XX日XX时XX分至XXXX年XX月XX日XX时XX分
工作区段：XX线1#-134#
工作步骤
1、接调度许可命令，办理停电检修工作票
电力检修公司标准化作业卡(变压器事故油池维护)
电力检修公司变压器事故油池维护标准化作业卡一、事故油池维护的目的因变压器为注油设备，变压器本体内储存大量的变压器油，当变压器发生事故时有变压器油溢出，如果事故油池堵塞会造成变压器油不能流入事故油池，直接或间接流入河流，污染环境损坏庄家，现在环境保护法不允许往河道排油，必须设置事故油池存储事故排油，并回收污油。
为了确保变压器在发生任何排油事故时，变压器油都能顺利流入事故油池，运维人员需要定期对事故油池的畅通进行检查，确保变压器安全可靠运行。
二、事故油池维护规定1、在事故油池畅通检查时，应检查变压器油盆排油管道有无异物或泥石堵塞，若堵塞事故油池就失去存储变压器事故油的作用。
检查事故油池的排水管道是否畅通，污水会溢出进入变电站场地对变电站造成污染。
同时还要对事故油池的呼吸孔进行检查确保畅通，避免事故油池囤积大量的有毒有害物质，运维人员发现堵塞时应及时进行清理和疏通。
2、在进行变压器事故油池畅通性检查时应确保整个油盆都均匀铺满鹅卵石，在变压器发生故障时变压器油会从缝隙中漏下去不至于燃烧，发生更大的危险，然后漏下去的变压器油和水会从排油管道流入事故油池进行油水分离。
三、事故油池维护技术要求事故油池在检查周期内或发生洪水后运维人员应及时对事故油池进行畅通检查，检查前需要注意以下注意事项：1、检查时需选择天气较好时进行。
2、检查时需要将油盆底部排油管道安装点的鹅卵石全部拿走，拿的过程中要做到轻拿轻放。
3、应采用在油盆内加水的方法进行检查，检查加入的水是否能正常流入事故油池。
4、水流入事故油池后多余的溢出水能否从排水管道流出。
5、鹅卵石在放置的过程中要确保整个油盆都铺满，鹅卵石之间的缝隙尽量保持一致。
四、事故油池维护工作准备(一)危险点分析在事故油池畅通检查作业中，以下危险点可能会造成人身或设备事故，作业前应进行危险点分析。
1、在拿走和放置鹅卵石过程中要轻拿轻放，防止石头伤人或砸坏变压器。
2、在检查过程中要与带电设备保持足够的安全距离，防止误碰运行中的变压器造成人员伤害或设备损坏。
国网陕西电力现场作业安全监督检查卡(变电)
作业人员不得越过遮拦，并在接地线的保护范围内进行工作。
杆塔根部、基础和拉线不牢固的不干。
一次作业
高处作业防坠落措施不完善的不干。 作业人员工作中正常活动范围与设备带电部分最小保持 1000kV--9.5 米、
750kV--8 米、500kV--5 米、330kV--4 米、110kV--1.5 米、35kV--0.6
使用中的安全工器具外观完好、音响正确、试验合格，与设备电压匹配。
安全工器具 安全帽正确佩戴，作业现场按规定着装，安全带检验合格。
作 工作现场使用和保管按规定进行。
业 检查施工工具的完好性、试验标志齐全满足作业要求
工 施工机具 设备运输、使用高空作业车、设备起吊现场制定相应措施，吊车及驾驶
器 员证件齐全、现场有专人指挥。
禁止安全准入不合格人员进场作业。
到岗到位 现场到位人员符合到岗到位标准，并与日控工作公布的人员相符。 安
标准化作业 现场工作应按照标准化要求持卡作业。 全
根据工作任务对作业危险点和风险点进行辨识，并有明确有针对性的控 组
制措施，措施落实责任到人。 织
风险管控 工作任务、危险点（风险点）不清楚的不干。 措
操作人员着装应符合现场作业规范，精神状态良好。
根据调度预令准备好操作票。
运行方式改变时作好事故预想，当值人员清楚。
操作准备 根据操作任务开展有针对性的危险点分析，防范措施落实到人。
操作人提前检查、准备好所需工器具（重点检查安全工器具外观情况、
音响发音情况、试验标识齐全情况）。
操作人提前检查防误闭锁装置运行良好。
具
电动工器具外观清洁、完好，使用前检查外壳接地良好，电源线完好、 电动工器具
无破损现象。
电动工器具使用时做到一机一闸一保护，使用金属外壳电气工具戴绝缘
标准作业通常是标准作业卡
标准作业通常是标准作业卡标准作业通常是指在生产过程中，为了保证产品质量、生产效率和工作安全，而制定的一套操作规程。
标准作业通常以标准作业卡的形式呈现，它是一种详细描述工序操作步骤、工艺要求、质量标准、安全注意事项等内容的文件。
标准作业卡的制定对于企业的生产管理至关重要，它能够规范操作流程，提高产品质量，降低生产成本，确保员工的工作安全。
下面将从标准作业卡的制定、实施和管理等方面进行详细介绍。
首先，标准作业卡的制定是一个系统工程，需要全面调研和分析生产过程。
制定标准作业卡需要明确工序的操作步骤、所需时间、所需材料、质量标准等内容，这就要求制定标准作业卡的人员必须对生产工艺非常熟悉，并且需要与生产一线的工作人员充分沟通。
只有深入了解实际生产情况，才能制定出科学合理的标准作业卡。
在制定标准作业卡的过程中，还要充分考虑生产工艺的灵活性，避免因为标准作业卡的过于死板而影响生产效率。
其次，标准作业卡的实施是关键。
制定了标准作业卡之后，需要进行全员培训，确保每位操作人员都能够熟练掌握标准作业卡中的操作流程和要求。
同时，还需要建立起一套监督检查机制，对标准作业卡的执行情况进行定期检查，及时发现问题并加以解决。
只有在实施过程中严格执行标准作业卡，才能确保生产过程的稳定性和可控性。
最后，标准作业卡的管理是持续改进的过程。
生产环境和市场需求都在不断变化，因此标准作业卡也需要不断更新和改进。
管理者需要定期对标准作业卡进行评估，发现其中存在的不足和问题，并及时调整和改进。
同时，还需要注重员工的反馈意见，鼓励他们提出改进建议，共同完善标准作业卡，使其更加贴近实际生产，更加符合生产要求。
综上所述，标准作业卡的制定、实施和管理是一个系统工程，需要全员参与，需要不断改进和完善。
只有科学合理的制定标准作业卡，严格执行和不断改进，才能确保生产过程的稳定性和高效性。
希望每位员工都能够认识到标准作业卡的重要性，积极参与标准作业卡的制定和实施，共同推动企业生产管理水平的提升。
电力检修公司标准化作业卡001(变压器瓦斯继电器集气盒放气)
运行中变压器瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的二、瓦斯继电器集气盒放气的规定三、瓦斯继电器集气盒放气的技术要求四、瓦斯继电器集气盒放气的工作准备五、瓦斯继电器集气盒放气作业流程六、瓦斯继电器集气盒放气作业质量检查附录：瓦斯继电器集气盒放气标准化作业卡一、瓦斯继电器集气盒放气的目的集气盒的作用是把气体继电器内收集到的气体转移到安装位置较低的地方，以便于观察和带电采集气体。
在气体继电器和集气盒之间有一根较细的导气管，起到连通作用。
因此我们可以在下面直接放气或采集气体。
若瓦斯继电器集气盒内气体过多，易造成瓦斯继电器内多余气体不能快速排出，造成瓦斯继电器误动。
因此按标准对瓦斯继电器集气盒放气，是保证变压器可靠运行的重要工作。
二、瓦斯继电器集气盒放气的规定1、在对变压器的巡视中，应检查瓦斯继电器集气盒外观有无渗漏，观察孔内有无气体。
检查观察孔内有无气体2、如集气盒内存在气体，应检查瓦斯继电器上有无气体；检查瓦斯保护有无信号出现。
同时应对集气盒内的气体进行采集并进行气体的色谱试验，判断变压器产气的原因并制定相应的处理措施。
三、瓦斯继电器集气盒放气的技术要求瓦斯继电器集气盒放气工作需注意以下注意事项：1、作业时需选择天气较好时进行，空气湿度不得大于80%。
2、放气前，向调度申请退出重瓦斯保护。
3、检查针筒是否完好并用站内所存变压器油润滑针筒，试着拉、压活塞内芯。
4、采气时，应选用合适的软管和干燥、密封良好的针筒。
5、采气结束后应观察集气盒内是否充满油，各接头无渗漏油现象。
四、瓦斯继电器集气盒放气的工作准备(一)危险点分析在集气盒放气的作业中，以下危险点可能会造成人身或设备事故。
故作业前应进行危险点分析。
1、未向调度申请即投退变压器瓦斯保护压板，或误投退变压器瓦斯保护压板。
2、应与带电设备保持足够的安全距离，防止误触碰带电设备。
3、应与运行中的变压器冷却器保持一定的安全距离，防止误碰转到中的冷却器扇叶。
电力标准化作业课件(PPT 41张)
写调度命令记录 清理倒闸工具用品
结 束 语
电力标准化作业是保证铁路电力作业人员 安全、提高作业质量、消除设备隐患、降低 设备故障的有效手段。是在总结大量实际经 验、经过实践检验的行之有效的作业方式。 为此，各位在组织和参与现场作业时，必须 严格执行标准化作业指导书、标准化检修工 艺等规章制度，在保证作业人员安全的前提 下，不断提高供水电设备质量。同时，充分 发挥自己的专业技能和聪明才智，完善标准 化作业体系，为全局供电事业发挥做出应有 的贡献。
8.采取安全措施
严格执行“停、检、接、挂”技术措施 许可人确认安全措施采取情况，向执行 人汇报、填写记录、许可开工 按规定申请停电、作业等命令，接令后 方可进行操作和作业，填写调度命令 汽车行驶途中要严格执行驾驶安全监督 岗职责，确保路途安全。
二、电力一次作业标准-步骤9
9.发布开工命令
电力标准化作业
2013年3月
电力标准化作业
标准化作业是实现作业安全和保障作 业效果的一种有效手段。 铁路电力标准化作业按定义分为： 1. 作业流程标准化 2. 作业工艺标准化
电力作业流程标准化
电力作业标准化按内容分：
1.电力一日工作标准 2.电力一次作业标准 3.配电所一日工作标准 4.配电值班员一次作业标准
二、电力一次作业标准-步骤13
13.作业小结
整理工具、材料。 召开作业小结会，对当日作业完成
情况、安全和质量方面的优缺点进 行总结，吸取经验教训。 填写与作业相关的记录、报表；若 发生设备变动，应修改履历、台账、 图纸等资料，并及时上报。
三、配电所一日工作标准步骤
1.接班人员到岗
一、电力一日工作标准-步骤7
电力标准作业卡
电力标准作业卡10kV及以下线路勘测设计标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）: 作业审批人：工作时刻: 年月日时分至月日时分。
一、作业前预备二、开工前检查三、危险点分析及操纵措施四、作业分工五、作业内容及标准人工立10kV及以下线路水泥电杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
一、作业前预备二、开工前检查三、危险点分析及操纵措施四、施工工器具六、作业分工七、作业内容及标准吊车立10kV及以下线路水泥电杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
一、作业前预备二、开工前检查三、作业分工四、危险点分析及操纵措施五、施工工器具六、材料七、作业内容及标准人工更换10kV及以下线路水泥直线电杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
一、作业前预备二、动身前检查三、作业分工四、危险点分析及操纵措施五、施工工器具六、材料七、作业内容及标准吊车更换10kV及以下线路水泥直线电杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
一、作业前预备二、动身前检查三、作业分工四、危险点分析及操纵措施五、施工工器具六、材料七、作业内容及标准更换10kV及以下线路耐张(T接终端)水泥电杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
一、作业前预备二、动身前检查三、作业分工四、危险点分析及操纵措施五、施工工器具六、材料七、作业内容及标准校正10KV及以下线路直线水泥杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
一、作业前预备时刻：年月日三、作业分工四、危险点分析及操纵措施五、施工工器具六、材料七、作业内容及标准校正10KV及以下线路耐张水泥杆标准作业卡站所名称：工作负责人：工作任务：作业打算（依据）：作业审批人：工作时刻：年月日时分至月日时分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力标准作业卡
WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
10kV及以下线路勘测设计标准作业卡
站所名称：工作负责人：
工作任务：
作业计划（依据）: 作业审批人：
工作时间: 年月日时分至月日时分。
人工立10kV及以下线路水泥电杆标准作业卡站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
七、作业内容及标准
吊车立10kV及以下线路水泥电杆标准作业卡站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
一、作
五、施工工器具
人工更换10kV及以下线路水泥直线电杆标准作
业卡
站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
吊车更换10kV及以下线路水泥直线电杆标准作
业卡
站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
水泥电杆标准作业卡
站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
一、作业前准备
五、施工工器具
七、作业内容及标准
校正10KV及以下线路直线水泥杆标准作业卡站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
一、作业前准备
时间：年月日
校正10KV及以下线路耐张水泥杆标准作业卡站所名称：工作负责人：
工作任务：
作业计划（依据）：
作业审批人：
工作时间：年月日时分至月日时分。
一、作业前准备。
