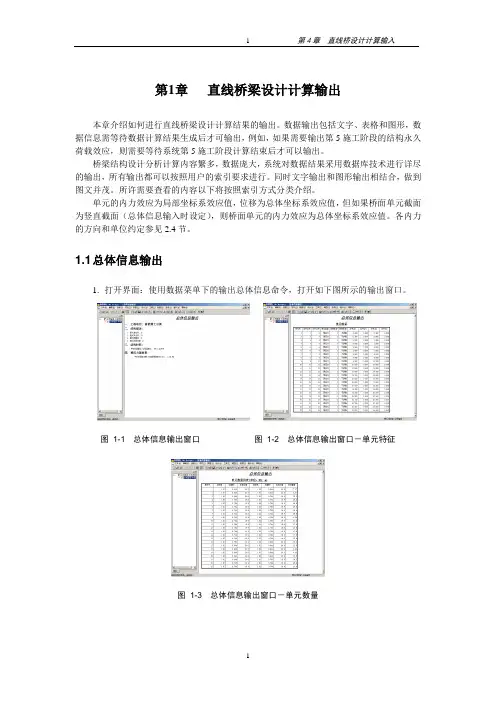

桥梁博士-桥梁建模-数据输出
第1章直线桥梁设计计算输出本章介绍如何进行直线桥梁设计计算结果的输出。
数据输出包括文字、表格和图形，数据信息需等待数据计算结果生成后才可输出，例如，如果需要输出第5施工阶段的结构永久荷载效应，则需要等待系统第5施工阶段计算结束后才可以输出。
桥梁结构设计分析计算内容繁多，数据庞大，系统对数据结果采用数据库技术进行详尽的输出，所有输出都可以按照用户的索引要求进行。
同时文字输出和图形输出相结合，做到图文并茂。
所许需要查看的内容以下将按照索引方式分类介绍。
单元的内力效应为局部坐标系效应值，位移为总体坐标系效应值，但如果桥面单元截面为竖直截面（总体信息输入时设定），则桥面单元的内力效应为总体坐标系效应值。
各内力的方向和单位约定参见2.4节。
1.1 总体信息输出1.打开界面：使用数据菜单下的输出总体信息命令，打开如下图所示的输出窗口。
图1-1总体信息输出窗口图1-2总体信息输出窗口－单元特征图1-3总体信息输出窗口－单元数量2.输出方法：总体信息输出主要是结构的一般信息汇总，可使用右键菜单切换不同内容的输出，也可在查看菜单中使用显示内容设定，通过制表检索号来控制绘制表格的单元号，支持打印。
3.输出内容：内容包括结构的最大单元号、节点号、钢束号、施工阶段号，结构耗用材料合计汇总，单元的基本特征列表（左右节点号、左右节点坐标、单元类型、安装与拆除阶段），单元的数量列表（左右梁高、面积、单位重和单元重量，单元的重量信息已经计入单元自重的提高系数）。
1.2 单元信息输出1.打开界面：使用数据菜单下的输出单元信息命令，打开如下图所示的输出窗口。
图1-4单元的几何外形输出图1-5单元的总内力和位移输出图1-6单元的施工阶段应力输出图1-7单元的施工阶段应力验算输出图 1-8单元使用阶段单项荷载应力 图 1-9 单元使用阶段应力验算图 1-10单元的极限强度验算 图 1-11 单元使用阶段裂缝验算图 1-12单元使用阶段配筋面积2. 输出内容：单元信息窗口输出的内容复杂，其中包含了当前单元的原始基本信息、左右截面通过的钢束号及在截面梁高上的位置、整个结构计算中单元左右截面的内力、位移和应力及合计、所有验算结果（应力、强度与裂缝宽度）和配筋结果，是桥梁结构设计计算的输出核心。
桥梁博士操作过程(新)
华东交通大学土木建筑学院设计（论文）纸第页3.1桥梁博士介绍（1）先打开桥梁博士进行项目创建，然后进入总体信息输入：（2）输入单元信息：在进行结构计算之前，首先要根据桥梁结构方案和施工方案，划分单元并对单元和节点编号。
从CAD中以DXF格式导入截面，不同的截面放在不同的图层上，并且同一截面的内部结构和外部结构的颜色不同。
跨中截面支点截面华东交通大学土木建筑学院设计（论文）纸第页（3）左右截面都设定为：中交新混凝土C50（4）对称输入：先输入模版单元号，比如该桥是4-16，则生成的单元号为：17-29。
左节点号输入17-29，有节点号输入18-30，X=0。
然后确定：重复上述过程对称另一半桥梁模型。
3.2 单元划分原则及模型建立华东交通大学土木建筑学院设计（论文）纸第页3.2.1 单元划分原则（1）对于所关心截面设定单元分界线，即编制节点号；（2）构件的起点和终点以及变截面的起点和终点编制节点号；（3）不同构件的交点或同一构件的折点处编制节点号；（4）施工分界线设定单元分界线，即编制节点号；（5）当施工分界线的两侧位移不同时，应设置两个不同的节点，利用主从约束关系考虑该节点处的连接方式；（6）边界或支承处应设置节点；（7）不同号单元的同号节点的坐标可以不同，节点不重合系统形成刚臂；（8）对桥面单元的划分不宜太长或太短，应根据施工荷载的设定并考虑活载的计算精度统筹兼顾。
因为活载的计算是根据桥面单元的划分，记录桥面节点处位移影响线，进而得到各单元的内力影响线经动态规划加载计算其最值效应。
对于索单元一根索应只设置一个单元。
3.2.2 模型建立将桥梁划分为57个单元，半桥模型简图如下：3.3 初步施工阶段模拟（1）第一施工阶段：施工0号块：安装杆件号华东交通大学土木建筑学院设计（论文）纸第页边界条件：0号块中节点17设固定支座，本阶段施工荷载描述：将升降温设为10，施工周期设为10。
（2）第二施工阶段：进行悬臂浇筑。
桥梁博士用户使用指南(最新版)
1. 安装完桥梁博士程序之后,在图 1-1 中选择“安装加密锁驱动程序”。 2. 系统弹出如图 1-8 所示界面。
第 1 章 系统安装
5
图 1-8 （语言选择界面） 3. 选择语言种类，单击“ok”，进入如图 1-9 所示界面。
图 1-9 （欢迎安装界面） 4. 单击“Next”,进入如图 1-10 所示界面。
第2章 系统的基本介绍
Dr.Bridge 系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一 体的综合性桥梁结构设计与施工计算系统。系统的编制完全按照桥梁设计与施工过程进行， 密切结合桥梁设计规范，充分利用现代计算机技术，符合设计人员的习惯。对结构的计算 充分考虑了各种结构的复杂组成与施工情况。计算更精确；同时在数据输入的容错性方面 作了大量的工作，提高了用户的工作效率。
图 1-15 （语言选择界面） 3. 选择语言种类，单击“ok”，进入如图 1-16 所示界面。
图 1-16 （欢迎安装界面） 4. 单击“Next”,进入如图 1-17 所示界面。
第 1 章 系统安装
9
图 1-17 （许可证协议界面） 5. 选中“I Agree”，按“Next”继续安装，弹出如图 1-18 所示安装界面。
7. 输出 z 系统对计算结果的输出采用详尽的思想，通过分类整理，可以按照用户的要求一 次或多次输出，便于用户分析中间数据结果或整理最终数据文档。 z 输出的方式有图形、表格及可编辑的文本。 z 配有专门的图形结果后处理系统，便于用户打印出图纸规格化的计算结果图形。 z 新增的报表输出，用户可自定义输出报告格式模板，各种计算数据、效应图形按 用户设定自动输出。
5. 横向分布系数计算 能运用杠杆法、刚性横梁法或刚接（铰接）板梁法计算主梁在各种活载作用下的横向 分布系数。
桥梁博士建模求解步骤与实例
桥梁博士大作业作业描述：一3X30m单箱三室三跨连续梁，三跨对应位置截面相同，立面和关键截面图如下，其中各跨单元1和28为墩顶等截面，单元3～26为跨中等截面，单元2和27为变截面。
需要根据提供的几何信息，完成相应的模型建立，并计算在正常使用极限状态下，梁下缘不出现拉应力的配筋。
跨中关键截面墩顶关键截面一、建模要建模型为三跨连续梁，三跨对应位置截面相同，所以可以先建立一跨模型，然后通过单元组的平移生成另外两跨。
将所提供的CAD图纸另存为.dxf格式。
1、输入总体信息时选择中交04规范；2、输入单元信息：先坐标输入1,2,3号单元的信息如下：3、通过右键从AutoCAD导入截面，对1,2,3号单元的截面进行定义。
所提供的CAD图纸中，支点截面所在图层为1，跨中截面所在图层为2注意2号单元左截面为支点截面，右截面为跨中截面。
截面赋予如下：1,2,3单元信息：4、4-26号单元以3号单元为模板，通过快速编辑器直线命令生成5、27,28号单元通过坐标输入建立。
注意这时生成的单元会被软件自动赋予截面信息，单元建好后要对27右截面和28号左右截面进行修改。
修改方法：go to要修改的单元，右键从AutoCAD导入截面，然后重新定义参数。
27号修改如下：6、一跨单元建立完成后，通过快速编辑的平移操作快速生成另外两跨。
则总的单元数量为84，最大节点号85.生成29-56号单元：生成57-84号单元：全部单元信息如下：二、钢束输入1、下部三根预应力钢筋右键从AutoCAD导入钢束，第一次导入时默认相对XY坐标均为0，发现钢束位置不对，观察发现应该调整相对X坐标分别为-15，-45，-75时，位置正确。
另外点击添加钢束后，在导入CAD之前要把目前钢束几何描述中竖弯的几何参数删除，才能添加成功。
2、29和57节点处预应力钢筋需要对提供的预应力筋线形进行修改：首先进行以水平轴的镜像，再减小直线段的长度，具体为：以直线中点起左右各去掉7000mm直线段长度，再把剩余的两部分拼合起来，然后要调整钢束直线段中点的坐标为（0，-150），把修改好的钢束换在另一图层上并保存。
桥梁博士用户使用指南(最新版)
4. 截面计算 z 截面特征计算：可以计算任意截面的几何特征，并能同时考虑普通钢筋、预应 力钢筋、以及不同材料对几何特征的影响； z 荷载组合计算：对本系统定义的各种荷载效应进行承载能力极限状态荷载组合 I-III 和正常使用极限状态荷载组合 I-VI 共 9 种组合的计算。 z 截面配筋计算：可以用户提供的混凝土截面描述和荷载描述进行承载能力极限
2. 软硬件配置 z 硬件建议配置：Pentium 系列微机，1GHz 以上的主频，128Mb 以上的内存，200Mb 以上的硬盘用户空间。 z 软件配置：建议使用中文 Win2000、XP &2003 操作系统。
1.2 系统安装
1.2.1 安装桥梁博士 V3.0
提供系统安装光盘一张，安装步骤如下： 1. 进入 WINDOWS 操作系统以后，请将软件光盘放入光驱中，安装系统自动启动，弹
装”进行正式安装，或者单击“上一步”重新进行 上面的设置。
4
第一部分 基本操作
图 1-5 （安装向导就绪界面）
图 1-6 （安装程序状态截面）
5. 图 1-6 所示对话框的安装程序完成后，将弹出图 1-7 所示对话框，单击“完成”按 钮，结束程序安装。返回到图 1-1 所示对话框。
图 1-7 （安装程序结束）
6
第一部分 基本操作
图 1-10 （许可证协议界面） 5. 选中“I Agree”,单击“Next”继续安装，弹出如图 1-11 所示安装界面。
图 1-11 （安装进程 1） 6. 安装进程至 100％时，系统弹出如图图 1-12 所示界面。
图 1-12 （安装进程 2）
第 1 章 系统安装
7
7. 单击“Next”，进入图 1-13 所示界面，单击“Finish”完成安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁博士输出模板操作说明Start开始, end结束,不考虑大小写可循环的变量名及其含义“（）”内的内容为循环范围，大部分支持all关键字，“（）”内的数据格式支持“-/”和“*”表达式。
iS：施工阶段号♦ iS(1) 表示第1施工阶段；♦ iS(1-3) 或iS(1 2 3) 表示第1施工阶段到第3施工阶段；♦ iS(all) 表示所有施工阶段。
iE：单元号♦ iE(1)表示1号单元；♦ iE(1-3) 或iE(1 2 3)表示1到3号单元；♦ iE(all)表示所有单元；♦iE(1-10,5) 括号中1-10表示单元号，5为指定施工阶段，此项的意义为：1到10号单元中到第5施工阶段为止安装完成的单元号；♦iE(all,5,1)括号中all表示单元号，5为指定施工阶段，1为单元类型：钢筋砼构件，此项的意义为：所有单元中到第5施工阶段为止安装完成的，并且为钢筋砼构件单元号。
单元类型：1为钢筋砼；2为预应力砼；3为组合构件；4为钢构件；5为拉索；6为圬工构件。
iN：节点号♦ iN(1)表示第1节点；♦ iN(1-3) 或iN(1 2 3)表示第1到第3节点；♦ iN(all) 表示所有节点；♦ iN(all,iS) 表示指定施工阶段中已经安装单元的节点。
iR：支承点号♦ iR(1)表示第1支撑点；♦ iR(1-3)或iR(1 2 3)表示第1到第3支撑点；♦ iR(all) 表示所有支持点；♦ iR(all,iS) 表示指定施工阶段中已经安装单元的支撑点。
iZ：组合类型号♦ iZ(1)表示第1种组合；♦ iZ(1-3) 或iZ(1 2 3)表示第1种组合到第3种组合；♦ iZ(all) 表示所有组合，all为1-9，组合1到组合9。
iT：钢束号♦ iT(1)表示第1号钢束；♦ iT(1-3) 或iT(1 2 3)表示第1号钢束到第3号钢束；♦ iT(all) 表示所有钢束。
♦ iT(all,iS) 表示指定施工阶段中已经安装钢束。
iI：影响线点号♦ iI(1)表示第1个点；♦ iI(1-3) 或iI(1 2 3)表示第1点到第3点；♦ iI(all) 表示所有点。
iL：施工荷载♦ iL(1)表示第1种施工荷载；♦ iL(1-3) 或iL(1 2 3)表示第1种施工荷载到第3种施工荷载；♦ iL(all) 表示所有施工荷载，all为1-12。
iU：使用阶段荷载♦ iU(1)表示第1种使用荷载；♦ iU(1-3) 或iU(1 2 3)表示第1种使用荷载到第3种使用荷载；♦ iU(all) 表示所有使用荷载，all为1-105。
iF：用户自定义循环变量，能够代替所有其他的循环变量来使用，括号中变量范围1-1000，并且不能指定变量为“all”。
2. 表循环格式表循环范围为start 与end 之间的内容，循环变量放在一对“@”之间，如：@iS(1-10)@ 表示从第1个施工阶段到第10个施工阶段。
3. 行循环格式行循环范围为当前行所有内容，循环变量放在一对“#”之间，如：#iE(1-10)#表示从第一个单元到第十个单元。
4. 值取代设置在表循环“start”前可自设置取代定义，如dyh＝1-3，“dyh”为循环中的原有数据，“1-3”为替换数据。
如图4中所示，dyh 取代了单元号1-3，其中替换数据格式支持“-/”和“*”表达式。
5. 取值方法通过“[]”，按特定的输出函数格式读取桥梁博士的输出数据，可以使用的输出函数及其格式参见自定义报告。
如：[PE(3).W] 取值为3号单元的重量。
6. 取字串格式在施工荷载名称、使用荷载名称、单元类型、受力类型、判断类别（是/否）中允许取字串。
放在“<>”之间，如：<[STR(施工荷载，2)]>，取值结果为字串“永久载”。
7. 取函数值格式可以对桥梁博士的输出数据进行进一步的处理，支持如下三种函数：1.l 求和：ZSUM<[]>，如：ZSUM<[PE（k）.W],k=2-5>，表示单元2到单元5的重量和。
2.l 求最大值：ZMAX<[] >，如：ZMAX<[PE（k）.W],k=2-5>，表示单元2到单元5的最大重量。
3.l 求最小值：ZMIN<[] >，如：ZMIN<[PE（k）.W],k=2-5>，表示单元2到单元5的最小重量。
8. 取表达式数值通过“{}”，{}中的内容为表达式，如：{[PE(3).W]+1.0}表示3号单元的重量加上1.0。
9. 取图方式调用函数“$TU( )$”。
函数TU( )的使用参见自定义报告。
10. 特殊符号含义在模板中有一些特殊符号，其含义如下：4. l []中的内容为取值5. l {}中的内容为表达式6. l {}外的字符按原样复制7. l <>中的内容为取字串名称8. l @ @间内容为表可循环变量9. l ＃＃间内容为行可循环变量10. l 模板中涉及的符号全部用英文标点模式输入。
报告输出操作自定义报告由模板和报告两个部分组成，模板编辑好后，就可以自动输出报告内容了，操作过程如下：1. 打开界面11. l 从主菜单选择数据>输出报告数据结果或<快捷键>：[Alt]+I>[Ctrl]+P。
弹出的如图1所示对话框，在对话框的模板显示区中单击鼠标右键选择“新建模板”。
12. l 如果是打开一个已经存在的模板，则在图1中单击鼠标右键选择“:打开模板”命令，系统将弹出图2对话框，打开模板文件名。
2. 模板编辑窗口操作“新建模板”之后，弹出如图3所示的“模板编辑窗口”，对单元格操作命令以鼠标右键菜单显示，包括：文字编辑、填充色、对齐方式、边框设定、行高设定、列宽设定、单元格合并及拆分等操作。
4.确定输出内容及格式输出的数据内容参见自定义报告，格式参见模板数据格式。
如可按以下图形所示内容在模板编辑窗口中进行输入。
其中数据的意义，参见自定义报告。
建议使用安装目录下的“DBRptTemplate.exe”进行模板的编辑操作；以上这些内容可以在同一个模板编辑窗口中输入，作为一个模板，这样的报告就含多个部分；也可分多个窗口分别编辑形成多个模板，然后依次生成报告。
创建报告模板定义好之后，在如图3的窗口中单击鼠标右键选择“创建报告”。
15. l 如果看到在进程显示区有如图7提示，说明模板编辑正确，报告已经输出。
如果模板中有错误，没有符合输出限定，在进程显示区中会有针对错误输入的相应提示，如图8所示，“解释表达式[PS(1,L,3).]出现错误！”，是因为缺少属性的指定；按照自定义报告相关部分进行修改，如指定属性为截面高度,只要将模板中的错误表达式修改为[PS（1,L,3）.H]即可。
查看报告结果报告成功输出之后，就可查看报告结果了，图9～图11是分别对应图4～图6模板的部分输出内容报告结果编辑输出的报告结果可以进行编辑。
通过单击鼠标右键选择相应操作，包括：文字编辑、填充色、对齐方式、边框设定、行高设定、列宽设定、单元格合并及拆分等命令。
此外还有相关的打印设置，如设置页眉页脚、打印预览、打印功能设置。
在设置中对纸张的页码做了进一步的设定，如果选择了打印页号或打印时间或在项目名称中输入了相应的文字，系统将自动为用户形成输出标题，自动紧缩纸张的有效打印区域；如果用户没有任何输出设定，系统将取消打印标题，按所定的纸张类型进行连续打印。
7. 图形报告对于输出结果中含有图形的报告，单击鼠标右键，菜单还有图形的相关操作。
图形的相关操作请参见调束中效应区操作。
自定义报告内容索引在自定义报告模板中，需要指定输出的内容，输出的内容由特定的函数确定，为了方便用户的查找，在表1中列出了所有支持的函数，至于函数的意义请在可输出内容中根据相应编号查找。
可输出内容各输出的内容函数具体如下（没有区分平面杆系及空间网格体系的地方，数据限定是相同的）：1. 截面特征：PS（K,LR,S）K：指定单元；LR：左右；S：指定阶段号 // 0阶段表示原始信息和毛截面特征；平面杆系属性：♦ X：节点坐标；♦ Y：节点坐标；♦ A：截面面积；♦ I：截面抗弯惯矩；♦ y：截面中性轴高度；♦ H：截面高度；空间网格体系属性：♦ X：节点坐标；♦ Y：节点坐标；♦ A：截面面积；♦ IX：截面抗扭惯矩；♦ IY：竖向抗弯惯距；♦ IZ：横向抗弯惯距；♦ y：截面中性轴高度；♦ H：截面高度；索引示例♦ PS（5，L，10）.X；// 第10施工阶段.第5单元.左节点X坐标。
2. 单元特征：PE（K）K：指定单元；属性：♦ W：单元重量；♦ CW：单元自重提高系数；♦ T：单元类型；♦ HL：单元左节点号；♦ HR：单元右节点号；索引示例♦ PE（5）.W；// 第5单元重量。
3. 单元施工阶段内力：FS（K，LR，LOAD，S）K：指定单元；LR：左右；LOAD：指定施工荷载类型1-11，其值及含义参见施工荷载类型S：指定施工阶段；平面杆系属性：♦ M：弯距；♦ Q：剪力；♦ N：轴力；33. l 空间网格体系属性：♦ MX：扭矩；♦ MY：竖向弯矩；♦ MZ：横向弯矩；♦ QY：横向剪力；♦ QZ：竖向剪力；♦ N：轴力；索引示例♦ FS（5，L，9，2）.M；// 第9施工阶段.第5单元.左截面.永久荷载弯矩使用阶段内力：FU（K，LR，LOAD）K：指定单元；LR：左右；LOAD：指定使用荷载类型1-105，其值及含义参见使用荷载类型平面杆系属性：♦ M：弯距；♦ Q：剪力；♦ N：轴力；空间网格体系属性：♦ MX：扭矩；♦ MY：竖向弯矩；♦ MZ：横向弯矩；♦ QY：横向剪力；♦ QZ：竖向剪力；♦ N：轴力；索引示例♦ FU（5，L，4）.M；// 第5单元.使用阶段.收缩荷载弯矩。
5. 使用组合内力：FZ（K，LR，TYPE，UN，CMB，S）K：指定单元；LR：左右；TYPE：指定类型，值为为平面杆系指定类型和空间网格杆系指定类型平面杆系指定类型：♦ MAXM：最大弯距；♦ MINM：最小弯距；♦ MAXQ：最大剪力；♦ MINQ：最小剪力；♦ MAXN：最大轴力；♦ MINN：最小轴力；空间网格杆系指定类型：♦ MAXM：最大弯距；♦ MINM：最小弯距；♦ MAXQ：最大剪力；♦ MINQ：最小剪力；♦ MAXN：最大扭矩；♦ MINN：最小扭矩；UN：极限状态，其值为：♦ U：承载能力极限状态；♦ N：正常使用极限状态；CMB：指定组合类型1-9；S：如果CMB=5，表示是施工阶段组合内力，因此需指定阶段号；平面杆系属性：♦ M：弯距；♦ Q：剪力；♦ N：轴力；空间网格体系属性：♦ MX：扭矩；♦ MY：竖向弯矩；♦ MZ：横向弯矩；♦ QY：横向剪力；♦ QZ：竖向剪力；♦ N：轴力；索引示例♦ FZ（5,R,MAXM,U,2）.MX；// 承载能力组合2.第5单元.右截面.最大扭矩；♦ FZ（5,L,MINM,N,5,2）.M；// 正常使用组合5.第2施工阶段.第5单元.左截面.最小弯矩。
