语音信号的采集和处理
滤波器的设计
滤波器的设计
可以明显地听到经过低通后声音明显 较先前低沉但音量减小，如一、二图 所示，低通滤波后信号高频部分明显 大幅衰，即信号只剩余低音部分； 经过高通滤波后声音较原始信号刺耳 但音量减小，如一、三图所示，高通 滤波后信号低频部分明显大幅衰，剩 下高频部分，即信号只剩余高音部分； 经过带通滤波后声音较原始信号无明 显区别但音量明显减小，如一、四图 所示，带通滤波后信号低频和高频部 分明显大幅衰，剩下中频部分，即信 号只剩余中音部分
谢谢！
摘要
本课程设计主要运用了语音信号的采集和处理 的理论知识，通过MATLAB中的wavrecord函数 录制自己的一段声音；利用plot、fft、fftshift等 函数得到其时域波形和频谱图;根据人的声音的 特点，设计了低通、高通、带通三个切比雪夫 滤波器，对原始信号进行滤波，并将滤波前后 的时域波形及频谱作比较；往原始信号中加入 一高频噪声，得到加入噪声后的时域波形及频 谱，后对该混杂信号进行滤波，除去其高频噪 声
由此频谱图也可 以看出，人与乐 器发出的声音频 率集中在几十到 三千赫兹
滤波器的设计
用双线性变换法设计巴特沃思低通滤波器 分别得到通带截止频率为1000hz,阻带截止频率为 1200hz的低通滤波器； 截止频率Wp＝[1000Hz 2000Hz]；阻带截止频率 Ws＝[800Hz 2500Hz]；的带通滤波器。 如图所示
加载噪音信号
考虑到国际标准人声的频率范围 在300Hz~3400Hz，且根据采样定 理Ws>2Wm,又因为fs=8000,于是 给原始语音信号加入频率为 3800hz的正弦高频噪声。 如图所示，为加入高频噪声后的 信号时域波形和频谱图。 由图可以看出，加入信号后的时 域波形明显幅度加大，使用 wavplay函数播放也可明显听到明 显‘滴’声，从频谱图中也可看 到，较原信号而言，加噪声后频 谱在3800hz和-3800hz处增加了一 高峰。
数字信号课程设计
基于MATLAB的语音信号 的采集和处理
学生 ：王定雪，吴研赜，
卢华森，刘开，邵尤亮，舒 少坤，施李淑静 时间：2013.01.17
• • • • • •
一 二 三 四 五 六
系统的背景和意义 摘要 语音信号的采集与分析 滤波器的设计 加载噪音信号 总结与心得体会
摘要
语音录音 对信号低通、 高通、带通滤波并 得到各自时域波形 和频谱 语音信号保存
画出原始信号 时域波形 和频谱
加入高频噪声且 绘制信号时域波形 及频谱
滤除高频噪声、 得到滤波后信号 波形及频谱
语音信号的采集与分析
一：用wavrecord读取语音信号，并进行采样，建立 数据文件 二：用plot、fft、fftshif等得到文件的时域波形和频 谱图，如图所示
设计的背景及意义
课题背景 随着计算机技术和信息技术的发展，语音交互已经 成为人机交互的必要手段，而语音信号的采集和处 理是人机交互的前提和基础，在各个领域都有广泛 的应用。 Matlab是一个数据分析和处理功能十分强大的工程实 用软件，它的功能函数可以快捷而又方便地完成语 音信号的处理和分析以及信号的可视化，使人机交 互更加便捷。
对噪音信号滤波
设计阻带截止频率为3600，通带截 止频率为3400的双线性低通计滤波 器将高频噪声滤除。所得信号时域 波形及频谱图如上图所示
总结和心得体会
刚开始时对fft函数的本质 不是很了解，导致画出的 波形有一半是人声无法发 出的高频。才发现这部分 看起来是高频的成分实际 是-w。因为直接用fft得出 的数据与频率不是对应的， 由于fftshift可以将fft的直 流分量移到频谱中心，即 让正半轴部分和负半轴部 分的图像分别关于各自的 中心对称。故再使用 fftshift对fft进行变换。
语音信号处理实验报告实验二
语音信号处理实验报告实验二一、实验目的本次语音信号处理实验的目的是深入了解语音信号的特性，掌握语音信号处理的基本方法和技术，并通过实际操作和数据分析来验证和巩固所学的理论知识。
具体而言，本次实验旨在：1、熟悉语音信号的采集和预处理过程，包括录音设备的使用、音频格式的转换以及噪声去除等操作。
2、掌握语音信号的时域和频域分析方法，能够使用相关工具和算法计算语音信号的短时能量、短时过零率、频谱等特征参数。
3、研究语音信号的编码和解码技术，了解不同编码算法对语音质量和数据压缩率的影响。
4、通过实验，培养我们的动手能力、问题解决能力和团队协作精神，提高我们对语音信号处理领域的兴趣和探索欲望。
二、实验原理（一）语音信号的采集和预处理语音信号的采集通常使用麦克风等设备将声音转换为电信号，然后通过模数转换器（ADC）将模拟信号转换为数字信号。
在采集过程中，可能会引入噪声和干扰，因此需要进行预处理，如滤波、降噪等操作，以提高信号的质量。
（二）语音信号的时域分析时域分析是对语音信号在时间轴上的特征进行分析。
常用的时域参数包括短时能量、短时过零率等。
短时能量反映了语音信号在短时间内的能量分布情况，短时过零率则表示信号在单位时间内穿过零电平的次数，可用于区分清音和浊音。
（三）语音信号的频域分析频域分析是将语音信号从时域转换到频域进行分析。
通过快速傅里叶变换（FFT）可以得到语音信号的频谱，从而了解信号的频率成分和分布情况。
（四）语音信号的编码和解码语音编码的目的是在保证一定语音质量的前提下，尽可能降低编码比特率，以减少存储空间和传输带宽的需求。
常见的编码算法有脉冲编码调制（PCM）、自适应差分脉冲编码调制（ADPCM）等。
三、实验设备和软件1、计算机一台2、音频采集设备（如麦克风）3、音频处理软件（如 Audacity、Matlab 等）四、实验步骤（一）语音信号的采集使用麦克风和音频采集软件录制一段语音，保存为常见的音频格式（如 WAV）。
语音识别中的语音信号预处理与特征提取优化
语音识别是人工智能领域的一个重要应用，它涉及到对语音信号的预处理和特征提取。
预处理和特征提取是语音识别中的关键步骤，它们的质量直接影响着语音识别的准确性和性能。
以下是关于语音识别中的语音信号预处理和特征提取优化的几点建议：一、语音信号预处理1. 信号采集：使用高质量的麦克风或者语音拾取设备进行语音采集，保证信号的纯净性和稳定性。
2. 噪声消除：对于来自环境或其他设备的噪声，需要进行适当的噪声消除处理。
可以使用数字滤波器、噪声掩蔽等技术进行噪声消除。
3. 采样率转换：对于不同采样率的数据，需要进行采样率转换，以保证数据的统一性和可处理性。
4. 增益控制：对语音信号的增益进行适当的控制，以保证信号的动态范围，避免过载或不足。
二、特征提取优化1. 短时傅里叶变换（STFT）：STFT是一种常用的语音特征提取方法，可以将时域的语音信号转换为频域的特征向量。
通过调整窗口大小和重叠长度，可以提高特征的准确性和鲁棒性。
2. 梅尔频率倒谱系数（MFCC）：MFCC是一种基于人类听觉特性的特征提取方法，它可以反映语音的纹理和情感。
通过优化MFCC的计算方法，可以提高特征的稳定性和准确性。
3. 深度学习特征：近年来，深度学习技术在语音识别领域得到了广泛应用。
通过使用深度学习模型（如卷积神经网络）对语音信号进行特征提取，可以获得更加复杂和有效的特征向量。
这些特征向量可以更好地捕捉语音的内部结构和模式。
4. 特征选择和优化：选择适合特定应用场景的特征组合，可以提高特征的准确性和性能。
同时，对特征进行适当的归一化、平滑等处理，可以提高特征的可解释性和稳定性。
三、优化流程1. 实验验证：通过实验验证不同的预处理和特征提取方法的效果，选择最适合特定应用场景的方法。
2. 参数调整：根据实验结果，对预处理和特征提取过程中的参数进行适当的调整，以提高性能。
3. 评估指标：使用准确率、召回率、F1得分等评估指标来评估语音识别的性能，并根据评估结果进行优化。

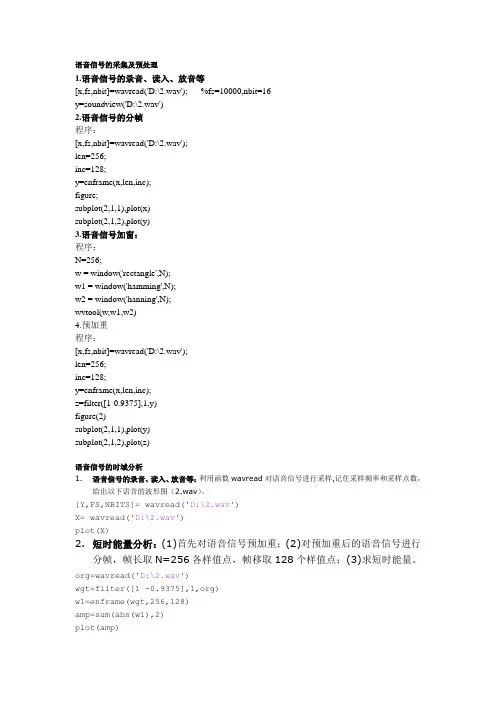

实验一 语音信号的采集及预处理(变换矩形窗函数为boxcar)(2)
语音信号的采集及预处理1.语音信号的录音、读入、放音等[x,fs,nbit]=wavread('D:\2.wav'); %fs=10000,nbit=16y=soundview('D:\2.wav')2.语音信号的分帧程序：[x,fs,nbit]=wavread('D:\2.wav');len=256;inc=128;y=enframe(x,len,inc);figure;subplot(2,1,1),plot(x)subplot(2,1,2),plot(y)3.语音信号加窗：程序：N=256;w = window('rectangle',N);w1 = window('hamming',N);w2 = window('hanning',N);wvtool(w,w1,w2)4.预加重程序：[x,fs,nbit]=wavread('D:\2.wav');len=256;inc=128;y=enframe(x,len,inc);z=filter([1-0.9375],1,y)figure(2)subplot(2,1,1),plot(y)subplot(2,1,2),plot(z)语音信号的时域分析1.语音信号的录音、读入、放音等：利用函数wavread对语音信号进行采样,记住采样频率和采样点数，给出以下语音的波形图（2.wav）。
[Y,FS,NBITS]= wavread('D:\2.wav')X= wavread('D:\2.wav')plot(X)2.短时能量分析：(1)首先对语音信号预加重；(2)对预加重后的语音信号进行分帧，帧长取N=256各样值点，帧移取128个样值点；(3)求短时能量。
org=wavread('D:\2.wav')wgt=filter([1 -0.9375],1,org)w1=enframe(wgt,256,128)amp=sum(abs(w1),2)plot(amp)3.短时过零率分析：求语音信号的短时过零率。
智能语音技术的原理和应用场景
智能语音技术的原理和应用场景一、智能语音技术的原理智能语音技术是指基于语音识别、语音合成、自然语言理解和机器学习等技术，使得机器能够理解自然人类语言，并能够与人类进行交互的一种技术。
现代智能语音技术的研究基于语音信号的分析和处理，其中主要包括以下几个方面的研究：1.语音信号的采集和处理：语音信号采集系统由麦克风、模拟信号处理器、模数转换器、数字信号处理器等组成，采集到的语音信号经过预处理后送入系统中进行解析和处理。
2.语音信号的预处理：预处理包括语音信号去噪、语音信号的分帧并提取语音特征等。
3.特征提取：在信号预处理后，进一步提取语音中的声学特征。
通常使用梅尔倒谱系数、线性预测系数和短时能量谱等提取语音特征。
4.语音识别：通过对语音特征进行训练，建立模型来实现语音识别。
语音识别模型主要包含隐马尔可夫模型和深度学习模型。
5.自然语言处理：根据语音识别结果进行自然语言处理，对语音进行分析、理解，确定语音的含义。
6.机器学习：利用机器学习技术，将语音识别结果反馈回模型，不断优化模型的精度和准确度。
二、智能语音技术的应用场景随着人工智能技术的不断发展，智能语音技术已经广泛应用于很多领域，下面列举一些典型的应用场景：1.智能助理：智能语音助理可以帮助使用者实现日常事务的处理，包括查询天气、预定酒店、预订机票等，为使用者提供便捷的服务体验。
2.语音翻译：智能语音技术可以实现语音翻译，将语音翻译成不同的语言，为国际间交流提供便利。
3.智能家居：利用智能语音技术，可以实现智能家居系统的控制。
例如打开电视、调节电灯亮度、控制音响等。
4.智能医疗：智能语音技术可以实现智能医疗助手，帮助医生和患者沟通交流，并进行疾病诊断、处方和随访等工作。
5.智能客服：智能语音技术可以实现智能客服，为用户提供更加高效和便捷的服务。
例如，快递查询、固话查询、机票退改签等。
6.司法领域：智能语音技术可以用于法庭会议记录，在庭审过程中实现语音实时识别，辅助司法人员进行书写。
《语音信号处理》课件
目 录
• 语音信号处理概述 • 语音信号的采集与预处理 • 语音信号的特征提取 • 语音识别技术 • 语音合成技术 • 语音信号处理的发展趋势与挑战
01
语音信号处理概述
语音信号处理定义
01
语音信号处理是一门研究语音信 号采集、传输、分析和处理的技 术，旨在提高语音信号的质量、 识别率和传输效率。
在移动通信、视频会议等本流程
预处理
包括噪声抑制、回声消除、混 响消除等，以提高语音信号的
清晰度和可懂度。
特征提取
从语音信号中提取出反映语音 特征的信息，如音高、音强、 时长等。
模式匹配
将提取出的特征与预先训练好 的模型进行匹配，实现语音识 别或分类。
后处理
对识别结果进行优化或编辑， 以满足实际应用需求。
02
语音信号的采集与预 处理
语音信号的采集
01
02
03
采集设备
使用麦克风等声音采集设 备，将声音转换为电信号 ，以便后续处理。
采样率
采样率决定了语音信号的 精度，采样率越高，音质 越好，但数据量也越大。
量化精度
量化精度决定了声音的动 态范围和音质，常见的量 化精度有8位、16位等。
02
语音信号处理涉及的领域包括语 音合成、语音识别、语音增强、 语音编码等。
语音信号处理的应用领域
语音助手
如Siri、Alexa等，通过语音识别技术 将用户的语音转化为文字，再通过自 然语言处理技术理解用户的意图，实 现智能交互。
语音通信
语音娱乐
语音合成技术可以用于智能语音玩具 、电子宠物等领域，提供丰富的语音 交互体验。

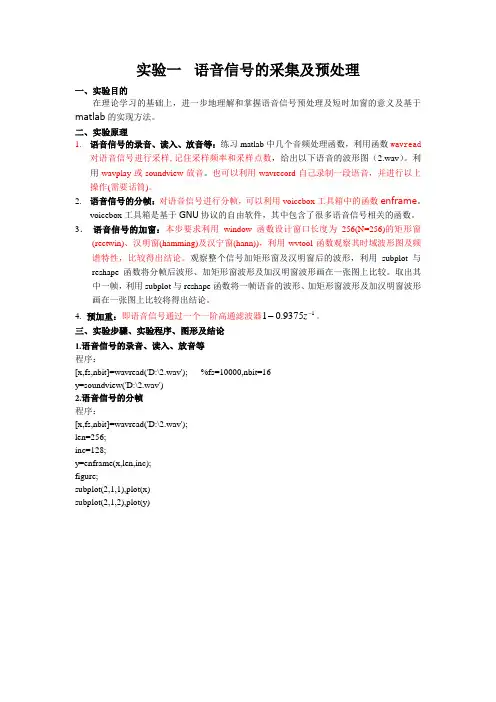

实验一 语音信号的采集及预处理(变换矩形窗函数为boxcar)
实验一 语音信号的采集及预处理一、实验目的在理论学习的基础上，进一步地理解和掌握语音信号预处理及短时加窗的意义及基于matlab 的实现方法。
二、实验原理1. 语音信号的录音、读入、放音等：练习matlab 中几个音频处理函数，利用函数wavread 对语音信号进行采样,记住采样频率和采样点数，给出以下语音的波形图（2.wav ）。
利用wavplay 或soundview 放音。
也可以利用wavrecord 自己录制一段语音，并进行以上操作(需要话筒)。
2. 语音信号的分帧：对语音信号进行分帧，可以利用voicebox 工具箱中的函数enframe 。
voicebox 工具箱是基于GNU 协议的自由软件，其中包含了很多语音信号相关的函数。
3． 语音信号的加窗：本步要求利用window 函数设计窗口长度为256(N=256)的矩形窗(rectwin)、汉明窗(hamming)及汉宁窗(hann))，利用wvtool 函数观察其时域波形图及频谱特性，比较得出结论。
观察整个信号加矩形窗及汉明窗后的波形，利用subplot 与reshape 函数将分帧后波形、加矩形窗波形及加汉明窗波形画在一张图上比较。
取出其中一帧，利用subplot 与reshape 函数将一帧语音的波形、加矩形窗波形及加汉明窗波形画在一张图上比较将得出结论。
4. 预加重：即语音信号通过一个一阶高通滤波器19375.01--z 。
三、实验步骤、实验程序、图形及结论1.语音信号的录音、读入、放音等程序：[x,fs,nbit]=wavread('D:\2.wav'); %fs=10000,nbit=16y=soundview('D:\2.wav')2.语音信号的分帧程序：[x,fs,nbit]=wavread('D:\2.wav');len=256;inc=128;y=enframe(x,len,inc);figure;subplot(2,1,1),plot(x)subplot(2,1,2),plot(y)3.语音信号加窗：程序：N=256;w = window('rectangle',N);w1 = window('hamming',N);w2 = window('hanning',N); wvtool(w,w1,w2)4.预加重程序：[x,fs,nbit]=wavread('D:\2.wav'); len=256;inc=128;y=enframe(x,len,inc);z=filter([1-0.9375],1,y)figure(2)subplot(2,1,1),plot(y)subplot(2,1,2),plot(z)四、思考题1.语音信号包括哪些预处理，作用分别是什么？2.不同窗口的优缺点，窗口长度如何选取？。
语音信号处理技术与应用
语音信号处理技术与应用随着科技的迅猛发展，语音信号处理技术及其广泛的应用正在成为当今社会中的热门话题。
语音信号处理技术作为一门涉及声音采集、分析、合成和识别的学科，其应用领域涵盖了语音识别、语音合成、音频编解码、语音增强等众多领域。
本文将通过对语音信号处理技术及其应用的探讨，展示其在人工智能、通信、音频处理等领域中的重要作用。
一、语音信号的基本特性语音信号是人类用声音进行交流的一种形式，具有许多独特的特性。
首先，语音信号具有时域特性，即声音的频率和振幅随时间的变化而变化。
其次，语音信号具有频域特性，即声音包含了多个频率的成分。
此外，语音信号还具有声学特性，包括共振峰、谐波周期等。
二、语音信号处理技术的基本原理1. 语音信号的采集和前处理语音信号的采集是通过麦克风等设备将声音转换为电信号。
在采集之前，还需要对语音信号进行预处理，包括去除噪声、增强信号强度等步骤。
2. 语音信号的特征提取语音信号的特征提取是将语音信号转换为易于分析和处理的形式。
其中常用的特征包括短时能量、过零率、梅尔频率倒谱系数等。
这些特征可以用于语音识别、语音合成等应用。
3. 语音信号的压缩和编解码语音信号的压缩是为了在有限的存储空间中保存尽可能多的语音信息，以便传输和存储。
常用的压缩算法有线性预测编码、矢量量化等。
压缩后的语音信号需要进行解码才能恢复为原始信号。
4. 语音信号的合成语音合成是将文本转换为语音的过程。
它可以根据特定的语音合成模型生成与输入文本相对应的声音。
常见的语音合成方法包括基于规则的合成、拼接合成和统计合成等。
5. 语音信号的识别语音识别是将语音信号转换为文本的过程。
它通过将输入信号与预先建立的模型进行匹配，识别出输入语音的文本内容。
语音识别在智能助手、语音搜索等应用中被广泛使用。
三、语音信号处理技术的应用领域1. 人机交互语音信号处理技术在人机交互领域中发挥着重要作用。
通过语音识别和语音合成技术，人们可以通过语音与智能设备进行交互，实现语音命令识别、语音导航等功能。
语音交互处理流程
语音交互处理流程随着人工智能技术的飞速发展，语音交互在日常生活中的使用越来越普遍。
语音交互系统旨在识别和理解人类语言，以实现人机之间的有效沟通。
为了实现这一目标，语音交互处理流程通常包括以下几个关键步骤。
一、语音信号采集语音信号的采集是语音交互的第一步，通常通过麦克风等硬件设备完成。
采集到的原始音频信号可能包含许多噪音和无关信息，因此需要进行预处理以消除或减少这些干扰。
预处理包括降噪、滤波、放大等操作，以提高语音信号的清晰度和可懂度。
二、语音信号处理在语音信号采集后，需要进行一系列处理，包括语音特征提取和语音识别。
语音特征提取是指从原始音频信号中提取出与语义相关的特征信息，如音高、音强、时长等。
这些特征信息将被用于后续的语音识别和语义理解。
语音识别则是指将提取出的特征信息与预先训练好的模型进行比对，从而识别出具体的词语或句子。
三、语义理解和生成在语音识别的基础上，系统需要进行语义理解，即理解用户所说的具体内容以及意图。
这一步通常涉及到自然语言处理技术，如词法分析、句法分析、语义分析等。
根据用户的语义意图，系统需要生成相应的回复或操作。
这一过程涉及到语言生成技术，需要确保回复的逻辑严密、思路清晰、推理精确。
四、回复生成和输出最后，系统需要将回复转换成语音信号并输出。
这一步通常涉及到语音合成技术，即将文本转换成模拟的语音信号。
语音合成技术需要尽可能地模拟人类语音的特点，如音调、语速等，以提高合成语音的自然度和可懂度。
五、反馈与持续优化为了提高语音交互系统的性能和用户体验，反馈与持续优化是必不可少的环节。
系统可以通过收集用户的使用数据和反馈，不断优化语音识别、语义理解和语音合成的算法，提高系统的准确性和流畅性。
此外，通过用户反馈，系统可以持续改进回复的内容和形式，使其更符合用户的期望和需求。
六、跨平台与多模态交互随着技术的发展，语音交互系统正逐渐向跨平台与多模态交互的方向发展。
跨平台交互意味着系统可以在不同的设备和操作系统上运行，实现无缝的用户体验。
语音芯片工作原理
语音芯片工作原理语音芯片是一种集成电路，用于处理声音信号并将其转化为数字信号。
它是语音识别和合成的关键组件，广泛应用于语音识别、语音合成、智能家居、语音导航等领域。
下面将详细介绍语音芯片的工作原理。
语音芯片的工作原理可以分为两个主要部分：语音信号的采集与处理。
1. 语音信号的采集：语音芯片通过麦克风或音频输入设备来采集外界的声音信号。
采集的声音信号首先经过预处理模块，包括音频放大和滤波等，将其转化为适合后续处理的电信号。
预处理模块能够有效地将声音信号中的噪音和杂音去除，提高语音信号的质量。
2. 语音信号的处理：采集到的声音信号经过预处理后，进入到语音处理模块。
语音处理模块包括特征提取、语音识别和语音合成等功能。
- 特征提取：特征提取是语音识别的关键步骤。
语音信号经过一系列算法处理，提取出其中的特征参数。
常见的特征参数包括梅尔频率倒谱系数（MFCC）、线性预测编码（LPC）等。
这些特征参数可以有效地表示语音信号的频谱特性，为后续的语音识别提供有用的信息。
- 语音识别：语音识别是通过对特征参数进行模式匹配，将语音信号转化为文字或命令的过程。
语音芯片中的语音识别模块通常使用了一种被称为隐马尔可夫模型（Hidden Markov Model，HMM）的方法。
HMM模型通过对声音信号的统计分析，找到最可能的文字或命令。
- 语音合成：语音合成是将文字或命令转化为声音信号的过程。
语音合成模块将输入的文字或命令经过文本处理和声学建模等步骤，生成对应的语音信号。
常见的语音合成技术包括拼接合成、参数合成和混合合成等。
当语音信号经过上述处理后，可以输出为数字信号或模拟信号。
数字信号可以直接输入到计算机或其他设备进行处理，模拟信号可以通过DAC（数模转换器）转化为模拟电压信号，并输出到扬声器等设备中产生声音。
总体来说，语音芯片的工作原理是将声音信号采集、预处理、特征提取、语音识别和语音合成等功能集成于一个芯片中，通过一系列的算法处理和模式匹配，实现语音信号的分析、识别和合成。
最新语音信号处理实验报告实验二
最新语音信号处理实验报告实验二实验目的：本实验旨在通过实际操作加深对语音信号处理理论的理解，并掌握语音信号的基本处理技术。
通过实验，学习语音信号的采集、分析、滤波、特征提取等关键技术，并探索语音信号处理在实际应用中的潜力。
实验内容：1. 语音信号采集：使用语音采集设备录制一段时长约为10秒的语音样本，确保录音环境安静，语音清晰。
2. 语音信号预处理：对采集到的语音信号进行预处理，包括去噪、归一化等操作，以提高后续处理的准确性。
3. 语音信号分析：利用傅里叶变换等方法分析语音信号的频谱特性，观察并记录基频、谐波等特征。
4. 语音信号滤波：设计并实现一个带通滤波器，用于提取语音信号中的特定频率成分，去除噪声和非目标频率成分。
5. 特征提取：从处理后的语音信号中提取关键特征，如梅尔频率倒谱系数（MFCC）等，为后续的语音识别或分类任务做准备。
6. 实验总结：根据实验结果，撰写实验报告，总结语音信号处理的关键技术和实验中遇到的问题及其解决方案。
实验设备与工具：- 计算机一台，安装有语音信号处理相关软件（如Audacity、MATLAB 等）。
- 麦克风：用于采集语音信号。
- 耳机：用于监听和校正采集到的语音信号。
实验步骤：1. 打开语音采集软件，调整麦克风输入设置，确保录音质量。
2. 录制语音样本，注意控制语速和音量，避免过大或过小。
3. 使用语音分析软件打开录制的语音文件，进行频谱分析，记录观察结果。
4. 设计带通滤波器，设置合适的截止频率，对语音信号进行滤波处理。
5. 应用特征提取算法，获取语音信号的特征向量。
6. 分析滤波和特征提取后的结果，评估处理效果。
实验结果与讨论：- 描述语音信号在预处理、滤波和特征提取后的变化情况。
- 分析实验中遇到的问题，如噪声去除不彻底、频率成分丢失等，并提出可能的改进措施。
- 探讨实验结果对语音识别、语音合成等领域的潜在应用价值。
结论：通过本次实验，我们成功实现了语音信号的基本处理流程，包括采集、预处理、分析、滤波和特征提取。
