详细羽毛球场地标准尺寸和画法

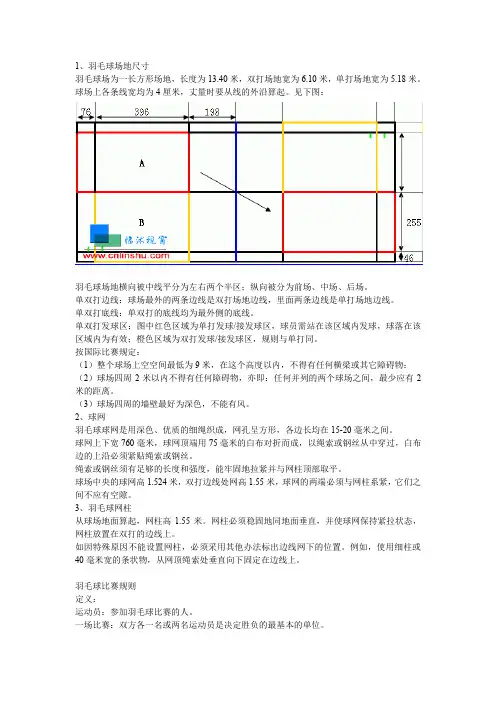

羽毛球规则之羽毛球场地尺寸(球场、网柱、球网)
1、羽毛球场地尺寸羽毛球场为一长方形场地，长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。
球场上各条线宽均为4厘米，丈量时要从线的外沿算起。
见下图：羽毛球场地横向被中线平分为左右两个半区；纵向被分为前场、中场、后场。
单双打边线：球场最外的两条边线是双打场地边线，里面两条边线是单打场地边线。
单双打底线：单双打的底线均为最外侧的底线。
单双打发球区：图中红色区域为单打发球/接发球区，球员需站在该区域内发球，球落在该区域内为有效；橙色区域为双打发球/接发球区，规则与单打同。
按国际比赛规定：（1）整个球场上空空间最低为9米，在这个高度以内，不得有任何横梁或其它障碍物；（2）球场四周2米以内不得有任何障碍物，亦即：任何并列的两个球场之间，最少应有2米的距离。
（3）球场四周的墙壁最好为深色，不能有风。
2、球网羽毛球球网是用深色、优质的细绳织成，网孔呈方形，各边长均在15-20毫米之间。
球网上下宽760毫米，球网顶端用75毫米的白布对折而成，以绳索或钢丝从中穿过，白布边的上沿必须紧贴绳索或钢丝。
绳索或钢丝须有足够的长度和强度，能牢固地拉紧并与网柱顶部取平。
球场中央的球网高1.524米，双打边线处网高1.55米，球网的两端必须与网柱系紧，它们之间不应有空隙。
3、羽毛球网柱从球场地面算起，网柱高1.55米。
网柱必须稳固地同地面垂直，并使球网保持紧拉状态，网柱放置在双打的边线上。
如因特殊原因不能设置网柱，必须采用其他办法标出边线网下的位置。
例如，使用细柱或40毫米宽的条状物，从网顶绳索处垂直向下固定在边线上。
羽毛球比赛规则定义：运动员：参加羽毛球比赛的人。
一场比赛：双方各一名或两名运动员是决定胜负的最基本的单位。
单打：双方各一名运动员进行的一场比赛。
双打：双方各两名运动员进行的一场比赛。
发球方：有发球权的一方。
接发球方：发球的对方。
1. 球场和球场的设备1.1 球场应是一个长方形。
用宽40毫米的线画出（图一）。
羽毛球场地标准尺寸图解介绍 (图)
随着羽毛球运动的普及，我们很多的学校，单位或者小区的活动场都有很多的羽毛球爱好者，但是随着大家水平的提高，大家对于打球时的要求越来越高，那么规则也就成了必要的东西，于是很多活动场爱好者们自发自己划出了羽毛球场地，架起球网，打起了真正的国际标准，这样让乐趣变到了最大化。
今天养生中国就为大家提供了羽毛球场地标准尺寸的具体标准，另外还为您提供了图解，帮助有这方面需要的人能够了解羽毛球场地标准尺寸，划出自己满意的标准场地。
一、羽毛球场地标准尺寸：1、球场应是一个长方形，用宽40毫米的线画出。
羽毛球场地标准尺寸为长13.40米,单打场地宽5.18米、双打场地宽6.10米2、场地线的颜色最好是白色、黄色或其他容易辨别的颜色。
3、测试正常球速区域的4个40毫米×40毫米的标记，应画在双方单打右发球区边线内沿，距端线530毫米和990毫米处。
4、这些标记的宽度均包括在所画的尺寸内，即距端线外沿530毫米至570毫米和950毫米至990毫米。
5、所有场地线都是它所确定区域的组成部分。
6、如面积不够画出双打球场，可画一单打球场，端线亦为后发球线，网柱或代表网柱的条状物应放置在边线上。
二、羽毛球标准场地的网柱：1、从球场地面起，网柱高1.55米。
网柱必须稳固地同地面垂直，并使球网保持紧拉状态。
网柱应放置在双打的边线上。
2、如不能设置网柱，必须采用其他办法标出边线通过的位置。
3、在双打球场上，不论进行的是双打还是单打比赛，网柱或代表网柱的条状物，均应置于双打边线上。
三、羽毛球标准场地的球网：1、球网应是深色、优质的细绳织成。
网孔方形，各边长均在15～20毫米之间。
2、网上下宽760毫米。
3、网的顶端用75毫米宽的白布对折而成，用绳索或钢丝从夹层穿过。
白布边的上沿必须紧贴绳索或钢丝。
4、绳索或钢丝须有足够的长度和强度，能牢固地拉紧并与网柱顶部取平。
5、球场中央网高1.524米，双打边线处网高1.55米。
6、球网的两端必须与网柱系紧，它们之间不应有空隙。
标准羽毛球场地尺寸图
羽毛球场看上去很容易画，其实一不小心就会画成平行四边形就没法用了。
那么我们首先要准备一张标准羽毛球场地尺寸图，再准备一只长的皮尺（20米）以及粉笔等用具。
首先目视确定一条边线，然后一皮尺为工具分别以边线的两个断点为圆心，分别以场地的对角线长度和场地的宽度为半径画弧，找出四条弧线的两个焦点即为场地的另两个端点。
● 羽毛球场地标准羽毛球场为一长方形场地，长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。
球场上各条线宽均为4厘米，丈量时要从线的外沿算起。
球场界限最好用白色、黄色或其它易于识别的颜色画出。
按国际比赛规定，整个球场上空空间最低为9米，在这个高度以内，不得有任何横梁或其它障碍物，球场四周2米以内不得有任何障碍物。
任何并列的两个球场之间，最少应有2米的距离。
球场四周的墙壁最好为深色，不能有风。
● 羽毛球网标准羽毛球网长6.10米、宽76厘米，为优质深色的天然或人造纤维制成，网孔大小在15 -20毫米之间，网的上沿应缝有75宽的双层白布（对折而成），并用细钢丝绳或尼龙绳从夹层穿过，牢固地张挂在两网柱之间。
标准球网应为黄褐色或草绿色。
网柱高1.55米，无论是单打或双打，两根网柱都应分别立在双打场地边线的中点上。
正式比赛时，球网中部上沿离地面必须为1.524米高，球网两端高为1.55米。
球网的两端必须与网柱系紧，它们之间不应该有缺缝。
羽毛球场看上去很容易画，其实一不小心就会画成平行四边形就没法用了。
那么我们首先要准备一张标准羽毛球场地尺寸图，再准备一只长的皮尺（20米）以及粉笔等用具。
首先目视确定一条边线，然后一皮尺为工具分别以边线的两个断点为圆心，分别以场地的对角线长度和场地的宽度为半径画弧，找出四条弧线的两个焦点即为场地的另两个端点。
● 羽毛球场地标准羽毛球场为一长方形场地，长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。
球场上各条线宽均为4厘米，丈量时要从线的外沿算起。
篮球、羽毛球场地尺寸说明及图示
羽毛球场为一长方形场地，长度为13.40米，双打场地宽为6.10米，单打场地宽为5.18米。
球场上各条线宽均为4厘米，丈量时要从线的外沿算起。
球场界限最好用白色、黄色或其它易于识别的颜色画出。
按国际比赛规定，整个球场上空空间最低为9米，在这个高度以内，不得有任何横梁或其它障碍物，球场四周2米以内不得有任何障碍物。
任何并列的两个球场之间，最少应有2米的距离。
球场四周的墙壁最好为深色，不能有风。
羽毛球场地尺寸1、在进行单打比赛时，队员往对手方向击球时，球的落地范围不能超出红色区域，否则示为出界。
2、在进行双打比赛时，队员往对手方向击球时，球的落地范围不能超出兰色区域，否则示为出界。
3、深红色区域表示单打发球区4、深蓝色区域表示双打发球区羽毛球场地单、双打场地示意图：一、球场：是一个长方形的坚实平面，无障碍物。
对于国际篮联主要的正式比赛，球场的丈量要从界线的内沿量起。
对于所有其它比赛，国际篮联的适当部门，有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例。
天花板或最低障碍物产高度至少7米。
球场照明要均匀，光度要充足。
灯光设备的安置不得妨碍队员的视觉。
所有新建球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：长28米，宽15米。
二、线条：宽度为0.05米（5厘米）（一）界线：球场界线距观众、广告牌或任何其它障碍物至少2米。
球场长边的界线叫边线，短边的界线叫端线。
（二）中线：从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米（15厘米）。
（三）罚球线、限制区和罚球区：1．罚球线要与端线平行，它的外沿距离端线内沿5.80米；这条线长为3.60米。
它的中点必须落在连接两条端线中点的假想线上。
2．罚球线两端画两条线至距离端线中点各3米的地方（均从外沿量起）所构成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3．罚球区是罚球线中点为圆心，以1.80米为半径，向限制区外所画出的半圆区域。
羽毛球场标准尺寸及羽毛球场地的画法示意图
羽毛球场标准尺寸及羽毛球场地的画法示意图羽毛球场标准尺寸及羽毛球场地的画法示意图一、羽毛球场地标准尺寸：1、羽毛球场应是一个长方形，用宽40毫米的线画出。
羽毛球场地标准尺寸为长13.40米,单打场地宽5.18米、双打场地宽6.10米2、羽毛球场地线的颜色最好是白色、黄色或其他容易辨别的颜色。
3、羽毛球场如面积不够画出双打球场，可画一单打球场，端线亦为后发球线，网柱或代表网柱的条状物应放置在边线上。
4、这些标记的宽度均包括在所画的尺寸内，即距端线外沿530毫米至570毫米和950毫米至990毫米。
5、所有场地线都是它所确定区域的组成部分。
6、测试正常球速区域的4个40毫米×40毫米的标记，应画在双方单打右发球区边线内沿，距端线530毫米和990毫米处。
二、羽毛球场地的地面画法1、羽毛球场中线的画法：画中线,并取中心点,这条13•40米线应把长方形场地宽平分成两半,它得1/2处便是中心点0。
从o点向纵轴线得两个方向各量6.7米,即为场地得中线,a、b在中线得端点。
2、羽毛球场端线的画法：过a和b各作一条垂直中线得直线,从a和b各向直线两端量出3.05米得距离,分别得出c、d和e、f四点。
使cd和ef这两条线得外缘分别通过a 和b,cd和ef即是球场得端线,也是单打场地得后发球线。
连接ce和df,并使其外缘通过c、e、d、f,ce和df即为双打场地得两条边线。
羽毛球场地标准尺寸图解：3、羽毛球场单打场地得两条边线的画法：从双打场地得四个顶点c、d、e、f分别向端线内量0.46米,找出g、h、i、j四点,这就是单打场地得四个顶点。
连接g、j和h、i即为单打比赛得两条边线。
同样,这两条线得外缘分别通过g、j和h、i。
4、羽毛球场双打比赛得后发球线的画法：从双打场地得四个顶点c、d、e、f分别向边线内量0.76米,找出k、l、m、n四点,用直线连接k、l、连接n、m,这两条线即为双打比赛得后发球线。
各种运动场的功能尺寸介绍(含图)
中南大学csu[建筑平面形式][城市详细规划作业]院系：建艺院姓名：孙羽晨建筑平面形式一、篮球场一、球场：是一个长方形的坚实平面，无障碍物。
对于国际篮联主要的正式比赛，球场的丈量要从界线的内沿量起。
对于所有其它比赛，国际篮联的适当部门，有权批准符合下列尺寸范围内的现有球场：长度减少4米，宽度减少2米，只要其变动互相成比例。
天花板或最低障碍物产高度至少7米。
球场照明要均匀，光度要充足。
灯光设备的安置不得妨碍队员的视觉。
所有新建球场的尺寸，要与国际篮联的主要正式比赛所规定的要求一致：长28米，宽15米。
二、线条：宽度为0.05米（5厘米）（一）界线：球场界线距观众、广告牌或任何其它障碍物至少2米。
球场长边的界线叫边线，短边的界线叫端线。
（二）中线：从边线的中点画一平行于端线的线叫中线；中线要向两侧边线外各延长0.15米（15厘米）。
（三）罚球线、限制区和罚球区： 1.罚球线要与端线平行，它的外沿距离端线内沿5.80米；这条线长为3.60米。
它的中点必须落在连接两条端线中点的假想线上。
2.从罚球线两端画两条线至距离端线中点各3米的地方（均从外沿量起）所构成的地面区域叫限制区。
如果在限制区内部着色，它的颜色必须与中圈内部的着色相同。
3.罚球区是限制区加上以罚球线中点为圆心，以1.80米为半径，向限制区外所画出的半圆区域。
在限制区内的半圆要画成虚线。
4.罚球区两旁的位置区供队员在罚球时使用。
画法如下：（1）第一条线距离端线内沿1.75米，沿罚球区两侧边线丈量。
（2）第一位置区的宽度为0.85米（85厘米），并且与中立区域的始端相接。
（3）中立区域的宽度为0. 40米（40厘米），并且用和其它线条相同的颜色涂实。
（4）第二位置区与中立区域相邻，宽度为0.85米（85厘米）。
（5）第三位置区与第二位置区相邻，宽度也是0.85米（85厘米）。
（6）所有用来画这些位置区的线条，其长度为0. 10米（10厘米），并垂直于罚球区边线的外侧。
详细羽毛球场地标准尺寸和画法精选版
详细羽毛球场地标准尺寸和画法Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】羽毛球场地标准尺寸(图文)画场地线的关键大家都没有将，我将流程说简单一下：1、确定第一角点：场地四个角中的一个，确定此点，场地的基本位置就定了。
2、确定一条边的另外一点：一般选择长边，以皮尺在长边方向确定一个点，该点距离第一角点13400mm。
3、确定另外两个角点：这才是整个场地划线的关键！！只考虑线直不直不够，还要确定它确定是矩形而不是平行四边形呢！！这步需要皮尺一根，先以第一角点为中心，以6100mm为半径，在宽度方向画弧线；然后角点不变，将长度调整为14723mm，在对角线方向画弧线；之后更换到第二步确定的那个点，同样重复以上程序，这样，宽度弧线和对角线弧线会交叉出两个点，就是另外两个角点。
（现场做做，就知道了）4、划外线：划线注意，羽毛球场地是以外边算距离的，也就是说，线本身的宽带40mm算作场地内，因此，刚刚定出的四个点，是场地线条的外边，而不是中心距！！划线的最佳方法需要弹线！用一条墨线（木工用的那种）连接两个角点，然后拉起中间部分一弹，就会在地上形成一条非常标准的直线！同理再另外几个点之间弹出场地外线。
5、画内线：在外线上，距离角点40mm的位置定点，然后再重复第四步的弹线，就可以弹出与四条外线平行的四条内线，且与外线间距40mm。
6、其它线：其它线包括前中线、发球线、后发球线、单打边线和测速线等。
具体尺寸和长度关系，按照一个场地示意图就可以画了！请注意一点，所有线的宽度都是40mm，注意弹线都需要留出线本身的宽度！不要忘记了！！7、贴胶带：用胶带纸，沿着刚刚弹的墨线，贴住外边缘，留出线宽的40mm，特别注意线与线交汇的地方，不要贴过了！贴完之后认真检查胶带之间空出的部分，应该就是场地线的样子。
8、固定：脚穿软底鞋（羽毛球鞋也行），沿着贴过的胶带，踩踩，让胶带与地面黏合！（水泥场地，贴线前清扫干净应该是必须的，如果因有杂质而使胶带粘不牢，那就不好了！）9、刷漆：这步就简单了，用白色或黄色油漆，将胶带中空的部分均匀涂刷，必要的话，可以涂刷两到三遍。
羽毛球场标准尺寸
最新羽毛球场标准尺寸平面图一、羽毛球比赛场地的规格(一)场地羽毛球场地是一个长方形,长13.40米,单打场地宽5.18米、双打场地宽6·10米。
球场四周2米以内、上空9米以内不得有任何障碍物。
场地线的颜色最好是白色、黄色或其他容易辨别的颜色。
场地上的画线的宽度均为4厘米,所有场地线都是它所确定区域的组成部分。
(二)地面比赛场地一般采用术质地板或塑料胶地面,这样的场地应具有一定的弹性,滑涩程度适中。
(三)灯光比赛应在场地四周比较暗的环境中进行,因此,赛场上空的灯光至关重要。
一般灯光的设计和布局有两种方法:一种是自炽灯泡,安装在每一球场的两侧网柱的上空;另一种是荧光灯,挂在与球场边线平行并且长度一样的地方。
为避免自然光线的干扰,场馆内应挂上窗帘,场地上的照度要求达到500~750勒克斯。
羽毛球场地尺寸图1、在进行单打比赛时，队员往对手方向击球时，球的落地范围不能超出红色区域，否则示为出界。
2、在进行双打比赛时，队员往对手方向击球时，球的落地范围不能超出兰色区域，否则示为出界。
3、深红色区域表示单打发球区4、深蓝色区域表示双打发球区二、地面的画法(1)前发球线从双打场地的四个顶点C、D、E、F分别向边线内量出4.68米,找出P、Q、R、S四点,连接P、Q并使直线外缘通过P、Q,连接R、S并使直线外缘通过R、s,就画出PQ和RS两条前发球线。
(2)单打场地的两条边线从双打场地的四个顶点C、D、E、F分别向端线内量0.46米,找出G、H、I、J四点,这就是单打场地的四个顶点。
连接G、J和H、I即为单打比赛的两条边线。
同样,这两条线的外缘分别通过G、J和H、I。
(3)双打比赛的后发球线从双打场地的四个顶点C、D、E、F分别向边线内量0.76米,找出K、L、M、N四点,用直线连接K、L、连接N、M,这两条线即为双打比赛的后发球线(见图2-104〉。
(4)中线画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它的1/2处便是中心点0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详细羽毛球场地标准尺
寸和画法
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
羽毛球场地标准尺寸(图文)
画场地线的关键大家都没有将，我将流程说简单一下：1、确定第一角点：场地四个角中的一个，确定此点，场地的基本位置就定了。
2、确定一条边的另外一点：一般选择长边，以皮尺在长边方向确定一个点，该点距离第一角点13400mm。
3、确定另外两个角点：这才是整个场地划线的关键！！只考虑线直不直不够，还要确定它确定是矩形而不是平行四边形呢！！这步需要皮尺一根，先以第一角点为中心，以6100mm为半径，在宽度方向画弧线；然后角点不变，将长度调整为14723mm，在对角线方向画弧线；之后更换到第二步确定的那个点，同样重复以上程序，这样，宽度弧线和对角线弧线会交叉出两个点，就是另外两个角点。
（现场做做，就知道了）4、划外线：划线注意，羽毛球场地是以外边算距离的，也就是说，线本身的宽带40mm算作场地内，因此，刚刚定出的四个点，是场地线条的外边，而不是中心距！！划线的最佳方法需要弹线！用一条墨线（木工用的那种）连接两个角点，然后拉起中间部分一弹，就会在地上形成一条非常标准的直线！同理再另外几个点之间弹出场地外线。
5、画内线：在外线上，距离角点40mm的位置定点，然后再重复第四步的弹线，就可以弹出与四条外线平行的四条内线，且与外线间距40mm。
6、其它线：其它线包括前中线、发球线、后发球线、单打边线和测速线等。
具体尺寸和长度关系，按照一个场地示意图
就可以画了！请注意一点，所有线的宽度都是40mm，注意弹线都需要留出线本身的宽度！不要忘记了！！7、贴胶带：用胶带纸，沿着刚刚弹的墨线，贴住外边缘，留出线宽的40mm，特别注意线与线交汇的地方，不要贴过了！贴完之后认真检查胶带之间空出的部分，应该就是场地线的样子。
8、固定：脚穿软底鞋（羽毛球鞋也行），沿着贴过的胶带，踩踩，让胶带与地面黏合！（水泥场地，贴线前清扫干净应该是必须的，如果因有杂质而使胶带粘不牢，那就不好了！）9、刷漆：这步就简单了，用白色或黄色油漆，将胶带中空的部分均匀涂刷，必要的话，可以涂刷两到三遍。
这个过程简单，只需要保证其质量就可以了。
然后让油漆干透！10、撕除胶带：将刚刚贴边的胶带撕掉，撕得时候，注意向油漆外撕，向里撕容易带起漆面，造成断线~
二、地面的画法
(一)中线
画中线,并取中心点,这条13·40米线应把长方形场地宽平分成两半,它的1/2处便是中心点0。
从O点向纵轴线的两个方向各量米,即为场地的中线,A、B在中线的端点。
(二)端线
过A和B各作一条垂直中线的直线,从A和B各向直线两端量出米的距离,分别得出C、D和E、F四点。
使CD和EF这两条线的
外缘分别通过A和B,CD和EF即是球场的端线,也是单打场地的后发球线。
连接CE和DF,并使其外缘通过C、E、D、F,CE和DF 即为双打场地的两条边线。
(三)单打场地的两条边线
从双打场地的四个顶点C、D、E、F分别向端线内量米,找出G、H、I、J四点,这就是单打场地的四个顶点。
连接G、J和H、I即为单打比赛的两条边线。
同样,这两条线的外缘分别通过G、J和H、I。
(四)双打比赛的后发球线
从双打场地的四个顶点C、D、E、F分别向边线内量米,找出K、L、M、N四点,用直线连接K、L、连接N、M,这两条线即为双打比赛的后发球线。
(五)前发球线
从双打场地的四个顶点C、D、E、F分别向边线内量出米,找出P、Q、R、S四点,连接P、Q并使直线外缘通过P、Q,连接R、S 并使直线外缘通过R、s,就画出PQ和RS两条前发球线。
(六)检验标准
一块羽毛球比赛场地能否画得标准,关键是要找准场地四个顶点C、D、E、F的位置。
检验的方法,是用钢尺测量场地两条对角线CF和DE的长度。
标准场地CF和DE的长度均为米。
