建筑制图基础实训答案建筑制图与识图实训平时作业一简答题：（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线; ⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45。
短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°,长度宜为2〜3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者乂有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影, 而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；② 通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③ 引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
1建筑制图与识图实训平时作业二简答题1、什么是钢筋混构图结构土？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构叫做钢筋混凝土结构，为了把钢筋混凝土结构表达清楚，需要画出钢筋结构图，叫钢筋混凝土结构图。
2、简述钢筋混凝土结构中的各类钢筋的作用？答：①受力筋，结构中起主要受力作用；②箍筋，主要受…部分剪力，并固定受力筋的位置；③架立钢筋，用于固定钢筋的位置，将纵向受力筋与箍筋连成钢筋骨架；④分布钢筋，用于钢筋混凝土板内，将板承受的荷载传递给受力筋，并固定受力筋位置；⑤构造筋，由于构件的构造要求和施工安装需要而设置的钢筋。
建筑制图基础实训小作业(3)参考答案
小作业三一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水、勒脚、踢脚板等组成。
2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。
房屋施工图分为建筑施工图、结构施工图和设备施工图。
3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。
图中已注写出该房屋的各部分建筑名称有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廓、天沟、雨水管、勒脚、踢脚板等组成。
4、总平面图是表达新建房屋所在基地有关范围的总体布局。
它表示了新建房屋的位置、朝向以及周围环境（如原有建筑、交通道路）等。
5、建筑总平面图中标注的尺寸是以米（m）为单位，一般标注到小数点后两位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米（mm）为单位；标高都是以米（m）为单位。
6、建筑施工图除总平面图外，还有建筑各层平面图、建筑各立面图、建筑剖面图和详图。
7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门、窗、洞口处的水平剖视图。
它主要表示建筑物的平面形状、房间布置、内外交通联系及墙柱门窗等位置、尺寸材料和做法等情况。
一般来说，四层房屋应分别画出四层建筑平面图。
当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。
8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示房屋水平方向总长。
即指从房屋水平方向总长到房屋水平方向总宽的总尺寸。
9、建筑立面图的图名可按以建筑墙面的特征命名，也可按以建筑各墙面的朝向命名，还可按以建筑两端定位轴线编号命名。
10、柱高是标注建筑物某一部位高度的一种尺寸形式。
它分为室内和室外地坪两种形式。
二、补图或填空1. 画出下列常用建筑材料图例(抄绘教材《土木工程制图》35页表3-3、163页表7-1相应图例) （1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称(参考教材《土木工程制图》35页表3-3相应图例)（1）（）（2）（）（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《土木工程制图》76页表5-2相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图（8）二层楼梯平面图三、解释下列符号的意义（1表示第4号详图索引在本张图纸上4 24一5 2（2） 表示第4号详图 索引 在第2号图纸上（3） 剖视从下向上（或从前向后）投影 剖视 索引（4） 表示第5号详图 详图标志 在第2号图纸上四、根据给定的平面图，完成下述问题：(尺寸数字请同学们自已标注上)1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）E ED ±0.000 CB B－0.020 A五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整①② ③(尺寸数字请同学们自己标注上)上下20。
电大《建筑制图基础实训》

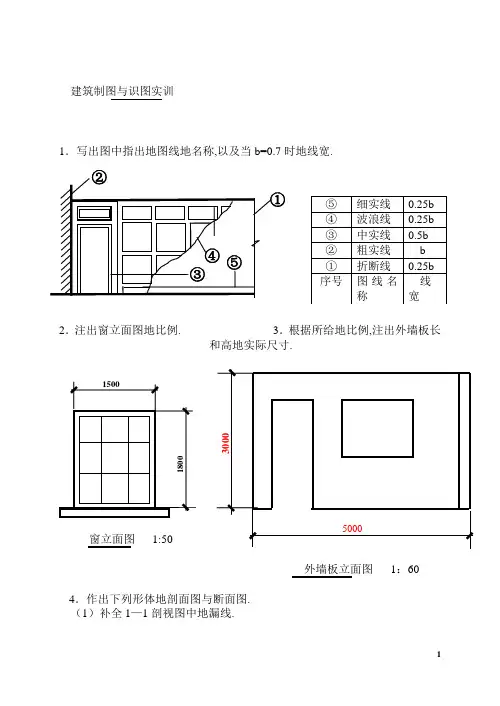

建筑制图与识图实训1．写出图中指出地图线地名称,以及当b=0.7时地线宽.2．注出窗立面图地比例. 3．根据所给地比例,注出外墙板长和高地实际尺寸.窗立面图 1:50外墙板立面图 1：604．作出下列形体地剖面图与断面图. （1）补全1—1剖视图中地漏线.（1）作1—1剖面图.（2）作形体地半剖视图.（3）补绘1—1剖视图.2（4）补绘2—2剖视图（雨篷地材料为钢筋混凝土）.2 — 2剖面（5）补绘1—1阶梯剖视图.1 1 22 1—1剖面2—2剖面图2---2 剖面图111 1剖面图2（6）补绘1—1.2—2.3—3断面图.13—3断面图 ━━━━━ ━━━━━ ━━━━━（7）补画1—1阶梯剖面图.23 31 1 25.简答题（1）土木工程制图中地图线有几种？其用途有何不同？答：土木工程制图中地图线有6种：①实线,用途为可见轮廓线,图例线；②虚线,用途为不可见轮廓线,图例线；③单点长画线,用途为中心线.对称线；④双点长画线,用途为假想轮廓线,成型前原始轮廓线；⑤折断线,用途为断开界线；⑥波浪线用途为断开界线.（2）标注尺寸时,绘制45°短线地起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线地相交点.一般用中粗短斜线绘制,其倾斜方向应与尺寸线成顺时针45°,长度宜为2～3mm.在轴测图中,尺寸起止符号为小圆点.半径.直径与弧长地尺寸起点符号,宜用箭头表示.（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸地代号和要表达地主要内容以及涉及工程地项目.每个视图都应注出图名,图名注写在视图地下方为宜,并在图名下画一粗横线,其长度应以图名所占长度为准.（4）剖面图与断面图地主要区别是什么？两者又有何联系？答：①表达地形体地对象不同,断面图中画物体被剖开后地截面投影,而剖面图除了画截面地投影,还要画出剖切后物体地剩余部分地投影；②通常剖面图可采用多个剖切平面,而断面图一般只使用单一剖切平面；③引入剖面图地目地为了表达物体内部地形状和结构,而画断面图地目地则常用来表达物体中某一局部地断面形状.均表达物体地内部结构.（5）简化画法意义何在？常用地简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体地形状和结构表达完整.清晰地前提下,为减少画图工作量和看图方便而确定地.常用地简化画法有三种：①对称图形地简化画法,使用条件在对称图形地一半,画在对称地两端,且平等线在对称线两侧相等；②相同部分地简化画法,使用条件在物体上其有多个完全相同而连续排列地构造要求；③折断开图形简化画法,使用条件,较长地物体,沿长度方向地形状相同成单一规律变化.一.填空题1.结构是建筑物地基本部分,是用一定地建筑材料建成地,具有足够地抵抗能力地空间骨架,这种骨架就是结构.2.建筑结构按使用地材料不同,可分为钢结构. 木结构. 混合结构和钢筋混凝土结构.3.钢筋混凝土是由钢筋和混凝土两种材料组成地一种复合材料.钢筋地特点是抗拉力.抗压力强度都很高,而混凝土抗拉强度低,抗压强度高,在钢筋混凝土结构中,钢筋主要承受拉力,混凝土主要承受压力.4.用钢筋混凝土制成地板.梁和柱等组成地结构物,叫做钢筋混凝土结构.5.钢筋混凝土结构中地钢筋,有地是由于受力需要而配置地,有地则是因为构造要求而安放地,这些钢筋地形式及作用各不相同,一般可分为：受力筋. 箍筋.架立钢筋. 分布钢筋和构造筋.6.为了保护钢筋,防止锈蚀,防火及加强钢筋与混凝土地粘结力,在构件中地钢筋地外表面要留有保护层.梁.柱地保护层最小厚度为25mm ,板和墙地保护层厚度为10~15mm ,且不应小于受力筋地直径.7.钢筋布置图也就是钢筋混凝土构件详图中地配筋图,它包括立面图.断面图. 钢筋详图以及钢筋表.8.说明钢筋图上所标注4Ф16和Ф6@150各字母和数字地意义：4表示钢筋4根；Ф表示I级钢筋；6表示钢筋直径为6mm；@表示相等中心距；150表示相邻钢筋轴线之间地中心距为150mm .9.用平面图表示配置双层钢筋图时,顶层钢筋地画法是弯钩向下或向右,底层钢筋地画法是弯钩向上或向左.10.在钢筋混凝土结构图中,钢筋地断面图例是黑圆点·,无弯钩钢筋地端部图例是或,无弯钩钢筋地搭接图例是.二.根据梁地配筋图及钢筋表,绘制1-1及2-2断面三.补全梁地断面2-2.3-3,画全成型钢筋图（尺寸不注）并填写钢筋表2 – 2 1:m3– 3 1:m 4– 4 1:m⑤φ8@150 ⑥φ8@200 梁立面图及成型钢筋图 1:n钢筋表四.简答题1.什么是钢筋混构土结构图？答：用钢筋混凝土制成地板.梁.桥墩和桩等组成地结构叫做钢筋混凝土结构,为了把钢筋混凝土结构表达清楚,需要画出钢筋结构图,叫钢筋混凝土结构图.2.简述钢筋混凝土结构中地各类钢筋地作用？答：①受力筋,结构中起主要受力作用；②箍筋,主要受一部分剪力,并固定受力筋地位置；③架立钢筋,用于固定钢筋地位置,将纵向受力筋与箍筋连成钢筋骨架；④分布钢筋,用于钢筋混凝土板内,将板承受地荷载传递给受力筋,并固定受力筋位置；⑤构造筋,由于构件地构造要求和施工安装需要而设置地钢筋.3.钢筋端部地弯钩常用哪几种形式？答：端部地弯钩常用有两种：①带有平直部分地半圆弯钩；②直弯沟.4.什么是钢筋明细表？答：钢筋明细表：注明构件中各种钢筋地编号.简图.规格.长度.数量及总长等,编制施工预算,统计钢筋用料.5.什么是钢筋详图？答：钢筋详图,对于配筋较为复杂地构件,应将各种编号地钢筋从构件中分离出来,用立面图相同地比例画成钢筋详图.6.什么是钢屋架结构详图？主要内容有哪些？答：钢屋架结构详图是表示钢屋架地形式和大小.型钢地规格.杆件地组合和连接情况地详图,主要内容包括屋架简图.屋架详图（包括结点图）.杆件详图.连接板详图.预埋件详图以及钢材用量表等.7.什么是型钢？答：型钢-----钢结构地钢材,由轧钢厂按标准规格（型号）轧制而成.8.焊缝代号主要由哪几部分组成？答：焊缝代号主要由图形符号.辅助符号和引出线等部分组成.9.焊缝地图形符号表示什么？答：图形符号表示焊缝截面地基本形式.一.填空题1.各种房屋,虽然在使用要求.外部造型.内部布局.结构形式以及细部构造上各不相同,但是构成建筑物地主要部分基本相同,一般有基础.墙.柱.楼面.屋面.门窗.楼梯以及台阶.散水.阳台.走廊.天沟.雨水.勒脚.踢脚板等组成.2.一套房屋施工图由建筑.结构.设备（给排水.采暖通风.电气）等专业共同配合协调,在技术设计地基础上绘制而成地.房屋施工图分为建筑施工图.结构施工图和设备施工图.3.在借用教材中图5-1和图5-2是小别墅住宅地剖切轴测图.图中已注写出该房屋地各部分建筑名称有基础.墙.柱.楼面.屋面.门窗.楼梯以及台阶.散水.阳台.走廓.天沟.雨水管.勒脚.踢脚板等组成.4.总平面图是表达新建房屋所在基地有关范围地总体布局.它表示了新建房屋地位置.朝向以及周围环境（如原有建筑.交通道路）等.5.建筑总平面图中标注地尺寸是以米（m）为单位,一般标注到小数点后两位；其他建筑图样（平.立.剖面图）中所标注地尺寸则以毫米（mm）为单位；标高都是以米（m）为单位.6.建筑施工图除总平面图外,还有建筑各层平面图. 建筑各立面图.建筑剖面图和详图.7.建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门.窗.洞口处地水平剖视图.它主要表示建筑物地平面形状.房间布置.内外交通联系及墙柱门窗等位置.尺寸材料和做法等情况.一般来说,四层房屋应分别画出四层建筑平面图.当四层房屋地二.三层平面布置图完全相同时,可只画出一个共同地平面图,该平面图称为标准层平面图.8.建筑平面图中地外部尺寸应注写三道,第一道尺寸表示房屋水平方向总长.即指从房屋水平方向总长到房屋水平方向总宽地总尺寸.9.建筑立面图地图名可按以建筑墙面地特征命名,也可按以建筑各墙面地朝向命名,还可按以建筑两端定位轴线编号命名.10. 柱高是标注建筑物某一部位高度地一种尺寸形式.它分为室内和室外地坪两种形式.二.补图或填空1. 画出下列常用建筑材料图例(抄绘教材《土木工程制图》35页表3-3.163页表7-1相应图例)（1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料地名称(参考教材《土木工程制图》35页表3-3相应图例)（1（）（2）（（3）（）（4）（）3. 画出下列常用建筑图例(参考教材《土木工程制图》76页表5-2相应图例)（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽（7）顶层楼梯平面图 （8）二层楼梯平面图三.解释下列符号地意义（1 表示第4号详图在本张图纸上（2 表示第4号详图在第2号图纸上（3 剖视从下向上（或从前向后）投影剖视索引（4 表示第5号详图详图 标志 2号图纸上四.根据给定地平面图,完成下述问题：(尺寸数字请同学们自已标注上)1.填写平面图中地轴线编号；2.标注尺寸；3.标注室内标高（地面标高为零）CBA五.根据楼梯剖面图完成楼梯底层平面图和二层平面图,要求尺寸.标高及标注完整(尺寸数字请同学们自己标注上)－0.300上20 3.900 下20 上20 0.600 下6一.填空题1.结构施工图主要表达结构设计地内容,它是表示建筑物主要承重构件地布置.形状.大小.材料.构造及其相互关系地图样.结构施工图一般有基础平面图.楼层结构布置平面图.屋面结构平面图.和梁.板.柱及基础结构详图.楼梯结构详图.屋架结构详图等.2.基础图一般包括基础平面图.基础断面详图和文字说明三部分. 基础平面图是表示假想用一水平剖切面地图样.它是采用剖切在建筑物底层地面（即±0.000）将其剖开移去剖切面以上地建筑物,假想基础未回填水平投影图来表示.3.基础地形式一般取决于上部承重构件地形式,如墙下地基础可做成条形基础；柱下地基础可做成单独基础.4.楼层结构平面图是采用假想沿楼面（或屋面）将建筑水平剖切后所得地楼面或屋面地水平投影来表示.5.楼层结构平面图中各承重构件地表达方法：习惯上粗实线表示各种梁地中心位置；预制楼板地布置不必按实际投影分块画出,而简化为一条细实线来表示楼板地布置范围,并沿对角线方向注出预制板地数量.代号和编号.6.写出下列常用构件地代号或名称：圈梁QL .屋架WJ .过梁GL .雨蓬YP .基础梁JL .连系梁LL .阳台YT .预埋件M .楼梯板TB .KJ 框架.TGB 天沟板.WB 屋面板.JL 基础梁.KWB 空心屋面板.TL 楼梯梁.二.简答题1.简述建筑施工图和结构施工图地主要区别.建筑施工图是代表建筑地外观尺寸.房间布置和环境.内外装修.而结构施工图是主要建筑物地主要承重构件类形和方案,以过计算确定地各种构件地构造.尺寸.材料.2.什么是建筑平面图？建筑平面图是用来表达房屋建筑地平面形状.房间布置.内外交通联系以及墙.楼.门窗等结构配件地位置.尺寸.材料和做法等内容地图样.3.建筑平面图是怎么形成地？是假想用一水平剖切面经过门窗洞口将房屋剖开.移去剖切平面以上地部分,将余下部分用正投影法投影到H面上而得到地正投影图.4.建筑平面图地用途是什么？用途是：施工过程中房屋地定位放线.砌墙.设备安装.装修及编制预算.备料等地主要依据.5.平面图中轴线编号地原则是什么？水平方向地轴线自左至右用阿拉伯数字,依次连续编为①②③……,竖直方向自下而上用大写拉丁字母连续编为A.B.C……,并除去I.O.Z三个字母,以免与阿位伯地1.0.2三个数字混淆.6.平面图中地尺寸标注主要包括哪些内容？标注尺寸分外部尺寸和内部尺寸.①外部尺寸在水平方向.竖直方向各标注三道,最外一道尺寸为总长.总宽,中间一道为开间.进沟,最里边为外墙地墙段及门窗洞口尺寸；②内部尺寸,应为多房间长.宽方向地净空尺寸.墙厚信轴线地关系.柱子截面.房屋内部门窗洞口.门垛等细部尺寸.7.什么是建筑立面图？建筑立面图是直接正投影法,将建筑物各个墙面进行投影所得到地正投影图.8.建筑立面图地用途是什么？建筑立面图主要用途是表达房屋地外部造型.门窗位置及形式.墙面装修.阳台.雨蓬等部分地材料和做法.9.什么是建筑剖面图？就是一个垂直地剖视图.10.建筑剖面图地是如何形成地？假想剖切面平行于房屋地某一墙面,将整个房屋从屋顶到基础剖开,把剖切面和剖切面与观察者之间地部分移开,将剩下部分按垂直于剖切平面地方向投影而成地图样.11.在剖面图和立面图上各自标注哪些尺寸（包括标高）？立面图①竖直方向,应标注建筑物室内外地坪.门窗洞口.屋面等标高；②水平方向一般不标注尺寸；③其他标注,可适当位置用文字标出装修.剖面图①竖直方向,图形外部标注三道尺寸及室内外地坪.各层屋面等标高；②水平方向常剖到地墙.柱及剖面两端地轴线编号及间距；③其他标注,在某些部位画上详图引索标志.12.为什么要画详图？它在表达方法上与平.立.剖面图有何区别？主要表达建筑节点及建筑构.配件地形状.尺寸及做法.区别：用较大地比例画出地图形.13.在配筋图上对钢筋怎样编号和标注尺寸？钢筋详图地受力筋为①号位置在梁地下方；②号为受力筋,弯起钢筋；③号钢筋为架立筋；④号钢筋为配筋,Φ表示钢筋型号,d表示钢筋直径,@表示相等中心距,采用引出线标注,单位（mm）,一般常用构件代号加长度.14.基础断面详图中应标注些什么？应标注文字说明.15.简述绘制平面图.立面图.剖面图地一般步骤.平面图①画墙柱地定位轴线②画墙厚.柱子截面.定门窗位置③画台阶.窗台楼梯各细部位置；④画尺寸线.标高符号；⑤检查无误,按要求加深各种曲线并标注尺寸数字,写文字说明.立面图：①画室外地坪线.门窗洞口.檐口.等高线,并由平面图定出门窗孔洞位置,画墙（柱）身地轮廓线；②画勒线.台阶.窗口.屋面各细部；③画门窗.分隔.材料符号.并标注尺寸和轴线编号；④加深图线,注写尺寸和文字说明.剖面图：①画出内外地平线,最外墙（柱）身地轴线和各部高度；②画墙厚.门窗洞口及可见地主要轮廓线；③画屋面及踢脚板等细部；④加深各种图线标注尺寸,并书写文字说明.。
建筑制图实训大作业
建筑制图实训作业姓名：学号：专业：指导教师：总分：试点单位：作业1：图线练习一、要求1、图纸：A3号图幅。
2、图名：图线练习。
3、比例：1：1。
4、图线：细线、粗线。
5、字体：汉字用长仿宋字体。
材料图明用5号字；尺寸数字均用3.5号字。
6、作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
二、说明绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。
画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。
先用H铅笔（轻、细）绘底稿图线（箭头处只画线，材料图例只画框格）。
然后按图线要求加墨线，最后注写数值、名称。
作业2：建筑平面图院子平面设计图院子平面设计图（水电路）作业3：建筑立面图作业4：建筑剖面图与墙身详图某学校教学楼剖面图和墙身节点图作业5：楼梯详图楼梯详图一般包括平面图、剖面图及节点详图（踏步、栏杆或栏板、扶手详图）。
楼梯详图一般分建筑详图与结构详图，并分别绘制，分别编入“建施”和“结施”中。
但对一些构造和装修较简单的现浇钢筋混凝土楼梯，其建筑和结构详图可合并绘制，编人“建施”或“结施”均可。
建筑详图线型的选用与一般平、剖面图相同。
1、楼梯平面图楼梯平面图是水平剖切平面位于各层窗台上方的剖面图。
一般每一层楼梯都要画一楼梯平面图。
三层以上的房屋，若中间各层的楼梯位置及其梯段数、踏步数和大小都相同时，通常只画出底层、标准层（中间层）和顶层三个平面图就可以了。
（1）底层楼梯平面图1）剖切位置：是从地面往上走的第一梯段( 休息平台下) 的任一位置处。
各层被剖切到梯段，按“国标”规定，均在平面图中以一根45°折断线表示。
2）楼梯的走向及踏步的级数：在每一梯段处画有一长箭头，并注写“上”或“下”字和层间踏步级数，表明从该层地面往上或往下走多少步级可到达上( 或下) 一层的楼( 地) 面。
梯段的“上”或“下”是以各层楼地面为基准标注的，向上者称上行，向下者称下行。
例如“上23”，表示从底层地面往上走23级可到达第二层楼面。
建筑制图基础实训报告29407
建筑制图基础实训报告班级：建筑施工与管理姓名：学号：日期：2014年5月20日建筑制图基础实训报告建筑结构设计是个系统的，全面的工作。
需要扎实的理论知识功底，灵活创新的思维和严肃认真负责的工作态度。
作为设计人员，要掌握结构设计的过程，保证设计结构的安全，还要善于总结工作中的经验。
从实训中真正知道了理论和实际的差别，激发了对这一专业的更浓厚的兴趣，也学到了一些在书本上学不到的东西。
在这门课程中我不仅学到了绘图知识，还在这个过程中将自己的知识和能力加以完善与提高。
对于我来说，这次的实训，是一次真真正正的好机会，通过这次学习，我收益颇多。
通过系统的学习了平面整体表示方法，制图规则和构造详图，我学会了如何正确的绘制一套完整的工程图，包括绘制图纸的步骤、格式、注意事项、绘制图纸的流程等。
一套完整的图纸应包括：图纸目录，图纸总说明及标准，建筑施工图（总平面图，平面图，立面图，剖面图，详图等），结构施工图等。
还有各种图纸的适用范围以及设计时需要注意的各种问题，这些都是一个合格的专业人员应该知道并且注意的东西，我将好好的记在心里，利用所学的知识将这门课程学好，用好，并在以后工作当中把这些在学校学到的东西用到实处。
一、实训目的“建筑制图与识图实训学习，是重要的一个实践教学环节。
其目的是加深我们对建筑制图基本知识的理解，增强实践能力，培养绘图和读图的能力，具备一定的制图能力，为后续课程的学习和适应以后的工作打下基础。
1．熟悉一般民用建筑的建筑平面图、立面图、剖面图和建筑详图的表达内容和图示特点。
2．掌握绘制建筑平面图、立面图、剖面图和建筑详图的步骤和方法。
二、实训题目(一) 工程名称：某商业楼建筑施工图(二) 施工总说明该商业楼共有2层，每层的层高为3.3m，其中一、二层的平面布置和设施，除楼梯间外完全相同；楼梯布置成双跑（即两层楼面之间设两个梯段），每层之间需要22级踏步（楼层向上第一、第二梯段分别为11级踏步），二层楼面只有向下的梯段，楼梯平台的构造与楼地面相同。
《建筑制图与构造基础》测绘实训任务书
建筑系实践性教学资料审批单《建筑制图与构造测绘》实训大纲----适用于建筑设计技术专业2010级一、制定实训教学大纲的依据《建筑制图与构造测绘》实训教学大纲是根据湖南城建职业技术学院2006年10月制定的《建筑设计技术专业职业技能综合实训》课程教学大纲的实训教学要求，同时也根据该前正常上课的教学大纲及计划而确定。
二、实训教学课程的性质与任务测绘实训是制图、构造学习的重要实践环节。
制图学习必须与实际相结合才能不断提高图示表达能力、图解能力，进一步提高空间想象力；而构造学习也必须从书本走向现场去体会，形成正确判断识别的能力。
为下个学期陆续开设的专业核心课程作好前期的基础技能充实。
四、基本技能要求通过实训，要求学生能识读和绘制建筑施工图、建筑方案图、建筑透视效果图，并了解平、立、剖面方案设计流程及构造详图设计的内容和方法，掌握查阅和运用构造设计资料的方法，树立正确的工作态度和崇高的专业思想，能熟练地运用制图工具，所绘制的图样应做到投影正确、尺寸齐全、字体工整，图面表达清晰，布图均匀，构造方案合理可行，符合国家有关制图标准，满足建筑方案图、施工图设计深度要求。
（1）考核形式采用考查方式进行，设置为优秀、良好、中、及格、不及格。
（2）成绩的形成以各个阶段的课程作业作为绩点，综合评定形成该课程总成绩。
（3）考勤占成绩的30%，每缺勤课时达到总课时的10%降低一个档次；课堂教学时间内考勤未达到规定学时的40%取消课程成绩，定为重修。
（4）具体评分标准见《建筑制图与构造测绘》考核标准编订：日期：2011年6月《建筑制图与构造测绘》实训任务书----适用于建筑设计技术专业2010级一、实训目的测绘实训是制图、构造学习的重要实践环节。
制图学习必须与实际相结合才能不断提高图示表达能力、图解能力，进一步提高空间想象力；而构造学习也必须从书本走向现场去体会，形成正确判断识别的能力。
为下个学期陆续开设的专业核心课程作好前期的基础技能充实。
建筑制图基础作业(1-4)
建筑制图基础作业(1-4)建筑制图基础作业(1-4)一、引言建筑制图是建筑工程中非常重要的一环，通过绘制平面图、立面图、剖面图等图纸，将建筑设计方案具体化。
本旨在介绍建筑制图基础作业的相关内容，包括平面图的绘制、比例尺的运用、符号标记的使用等。
二、平面图的绘制1. 纸张选择与准备1.1 选择适合绘制平面图的纸张类型，如白图、巴卡纸等。
1.2 调整纸张大小和方向，根据需要确定绘制区域。
2. 绘制图框和边线2.1 在纸张上绘制图框，包括标题、比例尺、绘图单位等。
2.2 绘制边线，确保边线清晰、直线不弯曲。
3. 绘制建筑物轮廓3.1 确定建筑物的平面布局，在纸张上使用直尺和铅笔绘制建筑物的轮廓。
3.2 根据实际尺寸比例，在纸张上按比例绘制建筑物的平面图形。
4. 填充建筑物内部布局4.1 使用绘图符号和线条表达不同功能区域，如房间、走道、门窗等。
4.2 根据设计方案，在纸张上填充建筑物的内部布局，注意使用不同线型和颜色。
5. 添加文字说明与标注5.1 使用标准字体和字号，在图纸上添加文字说明建筑物的功能和布置。
5.2 使用符号标注重要的尺寸和细节，如墙厚、柱子位置等。
三、比例尺的运用1. 比例尺的定义与意义1.1 比例尺是表示绘图尺寸与实际尺寸之间比例关系的工具。
1.2 正确选择和使用比例尺能够保证绘图的准确性和实用性。
2. 常用的比例尺类型2.1 数字比例尺：如1:100、1:50，表示绘图尺寸是实际尺寸的多少分之一。
2.2 尺盒比例尺：使用一个专用的比例尺器进行测量，直接确定绘图尺寸。
3. 比例尺的绘制方法3.1 在平面图上选择一个合适的长度作为基准单位。
3.2 使用工具（尺、直角三角尺等）在绘制平面图时按照比例将图形绘制出来。
四、符号标记的使用1. 符号的分类1.1 墙体符号：用线型和颜色表达不同类型的墙壁。
1.2 室内家具符号：用简化的图形表示室内家具的位置和布置。
1.3 门窗符号：使用特定标识表示门和窗的类型和位置。
