第13讲 1A413020建筑工程土方工程施工技术(一)(2013年新版)
《土木工程施工技术》课件1 土方工程-场地平整
05
土方工程案例分析
BIG DATA EMPOWERS TO CREATE A NEW
ERA
案例一：某住宅小区场地平整工程
总结词
技术难度适中，工程量较大，工期要求严格
详细描述
某住宅小区场地平整工程涉及大面积的土方开挖和回填，要求在保证质量的前提 下，尽可能缩短工期。在施工过程中，采用挖掘机和自卸车进行土方开挖和运输 ，回填土方时需进行分层夯实，确保场地平整度和密实度符合设计要求。
其他工具
如铁锹、手推车、测量仪 器等，用于填筑过程中的 辅助作业。
土方填筑的质量控制与安全措施
质量控制
在施工过程中，应定期对填筑质 量进行检测，如压实度、含水量 等，确保填筑质量符合设计要求 。
安全措施
在填筑施工过程中，应采取相应 的安全措施，如设置安全警示标 志、穿戴安全防护用品、定期检 查施工设备等，确保施工安全。
04
土方填筑技术
BIG DATA EMPOWERS TO CREATE A NEW
ERA
土方填筑的施工流程
施工准备
清理场地，确定填筑 范围，准备填筑材料， 检查施工设备等。
基础处理
对基础进行压实、整 平、排水等处理，确 保基础稳定。
填筑材料选择
根据工程要求选择合 适的填筑材料，如砂 土、石渣等。
装载机
用于土方的装载和 运输。
挖掘机
用于土方开挖和填 筑。
压实机
用于土方的压实。
测量仪器
用于施工过程中的 测量和定位。
场地平整的质量控制与安全措施
质量控制
施工过程中应定期检测填筑后的场地质量，确保符合设计要 求。
安全措施
施工前应对现场进行安全检查，确保无安全隐患；施工过程 中应遵守安全操作规程，佩戴安全防护用品；对于危险区域 应设置警示标志和防护设施。
建筑工程土方工程施工

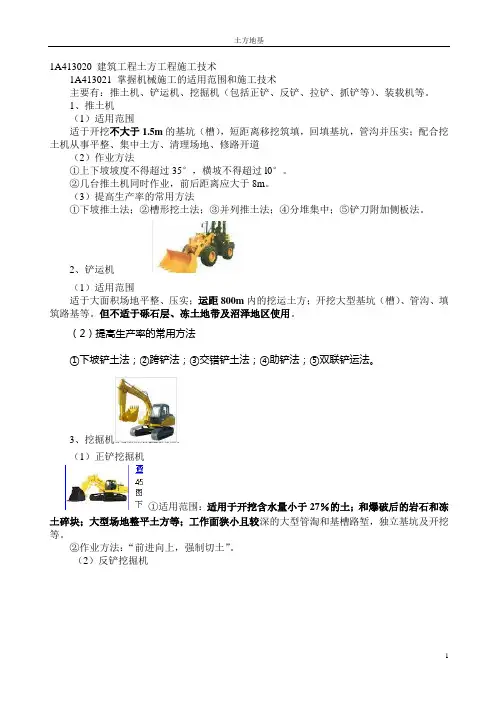

1A413020 建筑工程土方工程施工技术1A413021 掌握机械施工的适用范围和施工技术主要有：推土机、铲运机、挖掘机（包括正铲、反铲、拉铲、抓铲等）、装载机等。
1、推土机（1）适用范围适于开挖不大于1.5m的基坑（槽），短距离移挖筑填，回填基坑，管沟并压实；配合挖土机从事平整、集中土方、清理场地、修路开道（2）作业方法①上下坡坡度不得超过35°，横坡不得超过l0°。
②几台推土机同时作业，前后距离应大于8m。
（3）提高生产率的常用方法①下坡推土法；②槽形挖土法；③并列推土法；④分堆集中；⑤铲刀附加侧板法。
2、铲运机（1）适用范围适于大面积场地平整、压实；运距800m内的挖运土方；开挖大型基坑（槽）、管沟、填筑路基等。
但不适于砾石层、冻土地带及沼泽地区使用。
（2）提高生产率的常用方法①下坡铲土法；②跨铲法；③交错铲土法；④助铲法；⑤双联铲运法。
3、挖掘机（1）正铲挖掘机①适用范围：适用于开挖含水量小于27％的土；和爆破后的岩石和冻土碎块；大型场地整平土方等；工作面狭小且较深的大型管淘和基槽路堑，独立基坑及开挖等。
②作业方法：“前进向上，强制切土”。
（2）反铲挖掘机机．①适用范围：适用于开挖含水量大的砂土或黏土；主要用于停机面以下深度不大的基坑。
②开挖方法：“后退向下，强制切土”。
（3）抓铲挖掘机①适用范围：开挖土质比较松软、施工面狭窄的深基坑、基槽，清理河床及水中挖取土，最适宜于水下挖土。
或用于装卸碎石，矿渣等松散材料。
②挖土方法：“直上直下，自重切土”。
1A413022 掌握基坑支护与土方开挖施工技术1、《危险性较大的分部分项工程安全管理办法》的有关规定（1）属于危险性较大的分部分项工程（专项施工方案）①开挖深度超过3m（含3m）或虽未超过3m但地质条件和周边环境复杂的基坑（槽）支护；②开挖深度超过3m（含3m）的基坑（槽）的土方开挖工程。
（2）属于超过一定规模的危险性较大的分部分项工程（专家论证）开挖深度超过5m（含5m）的基坑（槽）的土方开挖、支护工程以及开挖深度虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑（构筑）物安全的基坑（槽）的土方开挖、支护工程2、土方开挖顺序要遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
第13讲 1A413020建筑工程土方工程施工技术(一)(2013年新版)
1A413020建筑工程土方工程施工技术1A413021机械施工的适用范围和施工技术土方机械的选择依据：基础形式、工程规模、开挖深度、地质、地下水情况、土方量、运距、现场和机具设备条件、工期要求以及土方机械的特点等。
2011年案例二，问题2机械选择依据1.推土机推土机可以推挖一～四类土，多用于场地清理和平整、开挖深度1.5m以内的基坑。
推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。
几台推土机同时作业，前后距离应大于8m。
（09T8）2.铲运机适宜于开挖含水量不超过27％的一～四类，运距800m以内的挖运土方。
基本作业是铲土、运土、卸土、回程。
3.挖掘机1)正铲挖土机挖土特点:“前进向上，强制切土”；适用于开挖停机面以上的一～四类土和经爆破的岩石、冻土。
【2012年真题11】关于正铲挖掘机挖土特点的说法，正确的是（）。
A.前进向上，强制切土B.后退向下，强制切土C.直上直下，自重切土D.前进向上，自重切土2)反铲挖土机反铲挖土机的挖土特点是“后退向下，强制切土”。
能开挖停机面以下的一～三类砂土，适用于开挖深度不大的基坑、基槽或管沟等及含水量大或地下水位较高的土方。
3)抓铲挖土机抓铲挖土机的挖土特点是“直上直下，自重切土”。
适用于开挖停机面以下一～二类土，适用于水下挖土。
4.装载机装载机适用于较软土体剥离、地面平整、场地清理。
1A413022基坑支护与土方开挖施工技术属于危险性较大的分部分项工程；属于超过一定规模的危险性较大的分部分项工程。
土方开挖的顺序、方法必须与设计要求相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
一、浅基坑开挖l.浅基坑开挖，应先进行测量定位，抄平放线，定出开挖长度，按放线分块(段)分层挖土。
根据土质和水文情况，采取在四侧或两侧直立开挖或放坡，以保证施工操作安全。
2.当用人工挖土，基坑挖好后不能立即进行下道工序时，应预留15～30cm一层土不挖，待下道工序开始再挖至设计标高。
建筑施工技术最全课件整套ppt教学课件完整版教学教程全套电子讲义讲义(最新)
1.5.1 推土机施工
• 推土机特点 • 作业方法 • 推土机生产率计算
1.5.2 铲运机施工
• 铲运机特点 • 开行路线 • 铲运机生产率计算
1.5.3 单斗挖土机施工
单斗挖土机在土方工程中应用较广， 种类很多， 按其行走装置的不同， 分为履带式和轮胎式两类。 单斗挖土机还可根据工作的需要， 更换其工作装置。 按其工作装置的不同， 分为正铲、反铲、拉铲和抓 铲等。按其操纵机械的不同， 可分为机械式和液压 式两类
项目1 土方工程施工
1.1 概述
土方工程是建筑工程施工中主要分部工程 之一。土方工程包括土（或石） 的开挖、 运输、填筑、平整和压实等， 以及排水、 降水和土壁支撑等准备工作和辅助工作。
1.1.1 土方工程的施工特点
1.土方工程的种类: 平整场地 挖基槽 挖基坑 挖土方 回填土
２.土方工程的施工特点： 土石方工程的工程量大， 施工工期长， 劳动强度大; 土方工程施工条件复杂， 又多为露天作业， 受地区气候 条件、地质和水文条件的影响很大， 难以确定的因素较 多;
1.2.2 场地平整土方工程量计算
3.边坡土方量的计算
图1.9 是一场地边坡的平面示意图， 从图中可看出： 边坡的土方量可以划分为两种近似几何形体计算， 一种为三 角棱锥体， 另一种为三角棱柱体，
1.2.2 场地平整土方工程量计算
4.计算土方总量
将挖方区（或填方区） 所有方格的土方量 和边坡土方量汇总， 即得场地平整挖（填） 方的工程量。
1.2.3 土方调配
•土方调配区的划分 １） 调配区的划分应与房屋或构筑物的位置相协调 ２） 调配区的大小应该满足土方施工用主导机械的 技术要求 ３） 当土方运距较大或场区内土方不平衡时， 可根 据附近地形， 考虑就近借土或就近弃土 ４） 调配区的范围应该和土方的工程量计算用的方 格网协调
《土建施工技术》PPT课件
• 确定零点的办法也可以用图解法，如图1-5所示.
• 方法是用尺在各角点上标出挖填施工高度相应比例，用 尺相连，与方格相交点即为零点位置。将相邻的零点连接 起来，即为零线。它是确定方格中挖方与填方的分界线。
整理ppt
27
图1-5 零点位置图解法
整理ppt
28
• 5.计算方格土方工程量
• 图1-3 方格网法整理计ppt算土方工程量图
20
• 二、 场地平整土方计算 • 2.确定场地设计标高
• (1)考虑的因素 • (2)初步标高(按挖填平衡) • (3)场地设计标高的调整
整理ppt
21
• (1)考虑的因素：
• ① 满足生产工艺和运输的要求； • ② 尽量利用地形，减少挖填方数量； • ③争取在场区内挖填平衡，降低运输费； • ④有一定泄水坡度，满足排水要求. • ⑤场地设计标高一般在设计文件上规定，如无规定： • A.小型场地――挖填平衡法； • B.大型场地――最佳平面设计法(用最小二乘法，使挖填
整理ppt
30
• 图1-6 场地边坡平面图
整理ppt
31
• A 三角棱锥体边坡体积
• 式中 l1 ——边坡①的长度； A1 ——边坡①的端面积； h2 ——角点的挖土高度； m——边坡的坡度系数，m=宽/高.
• B 三角棱柱体边坡体积
整理ppt
32
• 两端横断面面积相差很大的情况下，边坡体积
• 式中 l4 ——边坡④的长度； A1、A2、A0 ——边坡④两端及中部横断面面积.
• 干密度: 土的固体颗粒质量与总体积的比值.用下式表示：
整理ppt
10
• 式中 ρd ——土的干密度,kg/m3； mS ——固体颗粒质量,kg； V — 土的体积,m3.
土木工程施工01土方工程(2013)
70.29m
（2）按泄水坡度调整设计标高：
H1 70.29 30 2‰ 30 3‰ 70.32
H 70.29 10 2‰ 30 3‰ 70.36 2
H 3 70.29 10 2‰ 30 3‰ 70.40
其它见图1.14 。
6. 结构安装工程 7. 保温节能工程施工 8. 防水工程
9. 装饰工程
10.桥梁结构施工 11.道路工程
施工组织部分（6个方面）
12.施工组织概论 13.流水施工原理
14.网络计划技术
15.施工组织总设计
16.单位工程施工组织设计
17.计算机在土木工程施工中的应用
土方工程
土方规划：涉及土方工程的分类和特点、土的
V1 2 1.5 100 412.5m
填方量：
V3 412.5 2.5 100 162.5m3
Ks 1.25 V2留 V3 162.5 193.5m3 1.05 K
s
填方需留松土体积：
弃土量（松散）： V2弃＝V1 K s V2留 412.5 1.25 193.5 322.1m3
(a)
(b)
图1.4设计标高H0计算示意图 (a)方格网划分；(b)场地设计标高示意图 1一等高线；2一自然地面；3一场地设计标高平面
场地设计初步标高即为各个方格标高之和的
平均值。可按下式计算：
H0 H i1 H i 2 H i 3 H i 4 4N
（1.5） （1.6）
及边坡的稳定性。
土的干密度，是指单位体积土中固体颗粒 的质量（105℃，烘干3～4h），用d表示；它 是检验填土压实质量的控制指标。
建筑工程技术——1A413000 建筑工程施工技术教材
建筑工程技术——1A413000建筑工程施工技术此节特点：技术平台的核心；贯穿教材三章；质量控制的主要依据。
要求学员掌握各种施工方法、工艺流程及技术要点。
历年来多是选择题，部分年份有知识点出现在案例分析题中。
1A413010 施工测量技术（条）1A413011 施工测量的内容和方法（目）续表同步训练1.下列关于施工测量工作和内容的叙述，正确的有（）。
A.平面控制测量必须遵循“由整体到局部”的组织实施原则B.平面控制测量必须遵循“由局部到整体”的组织实施原则C.高程控制测量宜采用经纬测量D.高程控制测量宜采用水准测量E.大型、高层建筑可在基础垫层或基础底板完成后开始进行变形观测『正确答案』ADE『答案解析』本题考查的是施工测量的内容。
平面控制测量必须遵循“由整体到局部”的组织实施原则，高程控制测量宜采用水准测量，大型、高层建筑可在基础垫层或基础底板完成后开始进行变形观测，普通建筑在基础垫层或底板砌筑完毕后开始观测。
2.（2014年真题）对施工控制网为方格网形式的建筑场地，最方便的平面点位放线测量方法是（）。
A.直角坐标法B.极坐标法C.角度前方交会法D.距离交会法『正确答案』A『答案解析』本题考查的是施工测量的方法。
当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。
3.（2011年真题）对施工控制网为轴线形式的建筑场地，最方便的位置放线测量方法是（）。
A.直角坐标法B.极坐标法C.角度前方交会法D.距离交会法『正确答案』A『答案解析』本题考查的是施工测量的方法。
对施工控制网为轴线形式的建筑场地，最方便的平面位置放线测量方法是直角坐标法。
4.（2009年真题）某高程测量，已知A点高程为HA，欲测得B点高程HB，安置水准仪于A、B 之间，后视读数为a，前视读数为b，则B点高程HB为（）。
A.H B=H A-a-bB.H B=H A+a+bC.H B=H A+a-bD.H B=H A-a+b『正确答案』C『答案解析』本题考查的是施工测量的内容和方法。
2013一建 建筑工程施工技术
二、浅基坑的支护 1、斜柱支撑： 2、锚拉支撑： 适于开挖较大型、深度不大的基坑或使用机械挖土时。 适于开挖较大型、深度不大的基坑或使用机械挖土， 不能安设横撑时使用。 3、型钢桩横挡板 ： 适于地下水位较低、深度不很大的一般黏性 或砂土层中使用。 4、短桩横隔板支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时 使用。 5、临时挡土墙支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时 使用。 6、挡土灌注桩支护：适用于开挖较大、较浅(<5m)基坑，邻近有建筑物， 不允许背面地基有下沉、位移时采用。 7．叠袋式挡墙支护：适用于一般黏性土、面积大、开挖深度应在5m以内的 浅基坑支护。
基坑支护与土方开挖施工必须按《危险性较大的分部分项工程安全管理 办法》(建质[2009]87号文)的规定执行。 开挖深度超过3m(含3m)或虽未超过3m但地质条件和周边环境复杂的基坑 (槽)支护；开挖深度超过3m(含3m)的基坑(槽)的土方开挖工程，属于危险性 较大的分部分项工程范围。（编制专项施工方案） 开挖深度超过5m(含5m)的基坑(槽)的土方开挖、支护工程以及开挖深度 虽未超过5m，但地质条件、周围环境和地下管线复杂，或影响毗邻建筑(构筑) 物安全的基坑(槽)的土方开挖、支护工程，属于超过一定规模的危险性较大 的分部分项工程范围。 （除编制专项施工方案，还需组织专家论证） 土方开挖的顺序、方法必须与设计要求相一致，并遵循“开槽支撑， 先撑后挖，分层开挖，严禁超挖”的原则。 基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
二、经纬仪 经纬仪由照准部、水平度盘和基座三部分组成，是对水平角和竖直角进 行测量的一种仪器。 经纬仪有DJO.7，DJ1、DJ2、DJ6等几种不同精度的仪器。“D”和“J” 分别代表“大地测量”和“经纬仪”汉语拼音的第一个字母，“0.7”、 “1”、“2”、“6”是表示该类仪器一测回方向观测中误差的秒数。通常在 书写时省略字母“D”。JO.7、J1和J2型经纬仪属于精密经纬仪，J6型经纬仪 属于普通经纬仪。在建筑工程中，常用J2和J6型光学经纬仪。 经纬仪的主要功能是测量两个方向之间的水平夹角；其次，它还可以测 量竖直角；借助水准尺，利用视距测量原理，它还可以测量两点间的水平距 离和高差。 （四个作用）
2013年一级建造师《建筑工程》精讲班2_2
1A413000建筑工程施工技术
六、验槽方法P105 验槽方法通常主要采用观察法为主，而对于基底以下 的土层不可见部位，要先辅以钎探法配合共同完成。 (一)观察法 (二)钎探法 钎杆每打入土层30cm时，记录一次锤击数；钎探后的 孔要用砂灌实。 (三)验槽注意事项 验槽时应重点观察柱基、墙角、承重墙下或其他受力 较大部位；如有异常部位，要会同勘察、设计等有关单 位进行处理
五、常考点 4、1A432024熟悉《建筑基坑支护技术规程》P427-429 一、基本规定P427 1．支护结构可根据基坑周边环境开挖深度工程地质与 水文地质施工作业设备和施工季节等条件按表 1A432024—1选用排桩、地下连续墙、水泥土墙、逆作 拱墙、土钉墙、原状土放坡或采用上述形式的组合
1A413000建筑工程施工技术
1A413000建筑工程施工技术 五、常考点 1、开挖深度超过3m(含3m)或虽未超过3m但地质条件和周 边环境复杂的基坑(槽)支护；开挖深度超过3m(含3m)的 基坑(槽)的土方开挖工程，属于危险性较大的分部分项 工程范围 开挖深度超过5m(含5m)的基坑(槽)的土方开挖、支护 工程以及开挖深度虽未超过5m，但地质条件、周围环境 和地下管线复杂，或影响毗邻建筑(构筑)物安全的基坑( 槽)的土方开挖、支护工程，属于超过一定规模的危险性 ቤተ መጻሕፍቲ ባይዱ大的分部分项工程范围。 P100
1A413000建筑工程施工技术 一、浅基坑的开挖 5．采用井点降水，将水位降低至坑底以下50cm，降 水工作应持续到基础(包括地下水位下回填土)施工完 成。P100 P430 7．基坑开挖时，应对平面控制桩、水准点、基坑平 面位置、水平标高、边坡坡度等经常复测检查。
1A413000建筑工程施工技术 二、浅基坑的支护 三、深基坑的支护 支护结构的选型有排桩或地下连续墙、水泥土墙、逆 作拱墙或采用上述形式的组合等。 四、深基坑的土方开挖 在深基坑土方开挖前，要制定土方工程专项方案并通 过专家论证；要对支护结构、地下水位及周围环境进行 必要的监测和保护。 深基坑工程的挖土方案，主要有放坡挖土、中心岛式( 也称墩式)挖土、盆式挖土和逆作法挖土。前者无支护结 构，后三种皆有支护结构。
01第一章 土方工程施工(土木工程施工技术课件)
5.边坡坡度值
当土的湿度、土质及其他地质条件较好且地下水位低于 基底时，深度5 m以内不加支撑的基坑基槽或管沟，其边 坡的最陡坡度见表。
二、基坑（槽）土方量计算
1.基坑土方量计算 基坑土方工程量可按立体几何中的拟柱体体积公式计算， 即： V=×（F1+4F0+F2） 式中，H——基坑深度； F1，F2——基坑上、下的底面积； F0——基坑中截面的面积。
二、土的工程分类
土的分类方法很多， 如按照土的沉积年代、 按照颗粒级配、按照 密实度分类等。在建 筑工程施工中，按照 土的开挖难易程度将 土分为8类，这也是 确定建筑安装工程劳 动定额的依据。
三、土的组成
土由土颗粒、水和空气组成，我们一般把它们叫作 土的固相、液相和气相。这三部分之间的比例关系 是不断变化的。三者之间的比例不同，所反映的物 理状态也不同，如干燥、湿润，密实、稍密或松散。 这些物理指标对评价土的工程性质，进行土的工程 分类具有重要意义。
2.方格网法计算场地平整土方量
（1）划分方格网。 根据已有地形图，将场地划分为若干个方格。方格边长 一般为20 m、30 m、40 m，将设计高程和自然地面高程 分别标注在方格网点上。 （2）计算零点，标出零线。 ① 计算各方格角点的施工高度。 ② 计算零点，标出零线。 零点的位置，是根据方格角点的施工高度用几何法求出。
四、土的物理性质
1.土的天然含水量
土的天然含水量是用来表示土的干湿程度，即土中水的 质量与固体颗粒质量之比的百分率，用ω来表示，即： ω=（mw/ms）×100% 土的含水量测定方法为： 把土样称量后放入烘箱内进行烘干，温度在100～105℃， 直至重量不再减少为止，进行称量。第1次称量为含水状 态土的质量G1，第2次称量为烘干后土的质量G2，利用公 式可计算出土的含水量。 土的含水量表示土的干湿程度： 土的含水量在5%以内，称为干土；土的含水量在5%～30% 以内，称为潮湿土；土的含水量大于30%，称为湿土。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1A413020建筑工程土方工程施工技术
1A413021机械施工的适用范围和施工技术
土方机械的选择依据：基础形式、工程规模、开挖深度、地质、地下水情况、土方量、运距、现场和机具设备条件、工期要求以及土方机械的特点等。
2011年案例二，问题2机械选择依据
1.推土机
推土机可以推挖一～四类土，多用于场地清理和平整、开挖深度1.5m以内的基坑。
推土机开挖的基本作业是铲土、运土和卸土三个工作行程和空载回驶行程。
几台推土机同时作业，前后距离应大于8m。
（09T8）
2.铲运机
适宜于开挖含水量不超过27％的一～四类，运距800m以内的挖运土方。
基本作业是铲土、运土、卸土、回程。
3.挖掘机
1)正铲挖土机
挖土特点:“前进向上，强制切土”；
适用于开挖停机面以上的一～四类土和经爆破的岩石、冻土。
【2012年真题11】关于正铲挖掘机挖土特点的说法，正确的是（）。
A.前进向上，强制切土
B.后退向下，强制切土
C.直上直下，自重切土
D.前进向上，自重切土
2)反铲挖土机
反铲挖土机的挖土特点是“后退向下，强制切土”。
能开挖停机面以下的一～三类砂土，适用于开挖深度不大的基坑、基槽或管沟等及含水量大或地下水位较高的土方。
3)抓铲挖土机
4.装载机
装载机适用于较软土体剥离、地面平整、场地清理。
1A413022基坑支护与土方开挖施工技术
属于危险性较大的分部分项工程；
属于超过一定规模的危险性较大的分部分项工程。
土方开挖的顺序、方法必须与设计要求相一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
基坑边界周围地面应设排水沟，对坡顶、坡面、坡脚采取降排水措施。
一、浅基坑开挖
l.浅基坑开挖，应先进行测量定位，抄平放线，定出开挖长度，按放线分块(段)分层挖土。
根据土质和水文情况，采取在四侧或两侧直立开挖或放坡，以保证施工操作安全。
2.当用人工挖土，基坑挖好后不能立即进行下道工序时，应预留15～30cm一层土不挖，待下道工序开始再挖至设计标高。
使用铲运机、推土机时，保留土层厚度为15～20cm，使用正铲、反铲或拉铲挖土时为20～30cm。
3.在地下水位以下挖土，应将水位降低至坑底以下500mm，以利挖方进行。
4.基坑挖完后应进行验槽。
二、浅基坑支护
1.斜柱支撑：适于开挖较大型、深度不大的基坑或使用机械挖土时。
2.锚拉支撑：适于开挖较大型、深度不大的基坑或使用机械挖土，不能安设横撑时使用。
3.型钢桩横挡板支撑：适于地下水位较低、深度不很大的一般黏性或砂土层中使用。
4.短桩横隔板支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时使用。
5.临时挡土墙支撑：适于开挖宽度大的基坑，当部分地段下部放坡不够时使用。
6.挡土灌注桩支护：适用于开挖较大、较浅(<5m)基坑，邻近有建筑物，不允许背面地基有下沉、位移时采用。
7.叠袋式挡墙支护：适用于一般黏性土、面积大、开挖深度应在5m以内的浅基坑支护。
名称支护形式、特点适用条件、使用范围支护简图
斜柱支护
斜柱支护系先沿基坑边缘打设
柱桩，在柱桩内测钉挡土板，外
侧用斜撑支顶，斜撑底端支在木
桩上，在挡土板内侧填土夯实使
密实
适于开挖较大型，深度不大
的基坑或机械挖土时使用
锚拉支护
锚拉支护系沿基坑边缘打设柱
桩，在柱桩内测钉挡土板，柱桩
上端用拉杆拉紧，在挡土板内侧
填土夯实使密实
适于开挖较大型，深度不大
的基坑，或用机械挖土不能
安设横撑（斜撑）时使用
三、深基坑开挖
在深基坑土方开挖前，要详细确定挖土方案和施工组织；要对支护结构、地下水位及周围环境进行必要的监测和保护。
1.深基坑工程的挖土方案，主要有放坡挖土（无支护结构）、中心岛式(也称墩式)挖土、盆式挖土和逆作法挖土。
后三种皆有支护结构。
2.土方开挖顺序、方法必须与设计工况一致，并遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
3.防止深基坑挖土后土体回弹变形过大
4.防止边坡失稳
5.防止桩位移和倾斜
四、深基坑支护
1.排桩或地下连续墙
适于基坑侧壁安全等级一、二、三级；悬臂式结构在软土场地中不宜大于5m；当地下水位高于基坑底面时，宜采用降水、排桩加截水帷幕或地下连续墙。
(地下连续墙：利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽，并在其内浇注适当的材料而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体)
2.水泥土桩墙
基坑侧壁安全等级宜为二、三级；水泥土桩施工范围内地基土承载力不宜大于150kPa；基坑深度不宜大干6m。
(水泥土桩墙，是深基坑支护的一种，指依靠其本身自重和刚度保护基坑土壁安全。
一般不设支撑，特殊情况下经采取措施后可局部加设支撑。
水泥土桩墙分深层搅拌水泥土桩墙和高压旋喷桩墙等类型，通常呈格构式布置。
)
3.逆作拱墙
基坑侧壁安全等级宜为三级；淤泥和淤泥质土场地不宜采用；拱墙轴线的矢跨比不宜小于1／8；基坑深度不宜大于12m；地下水位高于基坑底面时，应采取降水或截水措施。
2011年案例三问题1，深基坑支护降水方法弯曲调整值：。
