挖掘机部件名称及作用
挖掘机的基本结构及功能介绍
挖掘机的基本结构及功能介绍挖掘机，又称为挖土机，是一种用于挖掘和运输土壤、矿石和其他材料的工程机械。
它广泛应用于建筑、矿山、道路施工、农田和水利工程等领域。
本文将介绍挖掘机的基本结构和主要功能。
一、挖掘机的基本结构1. 主机构：挖掘机的主要部分由驾驶室、发动机、液压系统、电气系统和运转机构组成。
驾驶室为操作员提供舒适的工作环境，发动机提供动力，液压系统控制机器的运动，电气系统则控制挖掘机的各项功能。
2. 斗杆：斗杆是挖掘机上的一根长杆，用于支撑斗杆缸和斗杆的伸缩。
它负责挖掘和加油斗两个主要功能。
3. 斗杆缸和斗杆：斗杆缸与斗杆相连，用于控制斗杆的上下运动，实现挖掘和装载的动作。
4. 斗：斗是挖掘机上的主要工作器具，用于挖掘土壤和材料，并将其装入运输车辆或堆放在其他地方。
斗的类型根据具体施工需求的不同，包括块状斗、臂状斗和抓斗等。
5. 行走机构：挖掘机通常装备有钢质履带，用于支撑和移动挖掘机。
行走机构还包括行走马达、驱动链轮和履带导轨等。
6. 车体：车体是挖掘机的基本部件，它承载着各种部件并提供稳定的工作平台。
在车体上还装设有顶棚和防护装置，以保护操作员的安全。
二、挖掘机的主要功能1. 挖掘：挖掘是挖掘机的基本功能之一。
挖掘机可以通过斗杆和斗杆缸的组合来实现挖掘土壤、矿石和其他材料的目的。
它广泛应用于土地平整、基础开挖、矿石采矿等工程领域。
2. 装载：挖掘机还可以进行装载操作，将挖掘的土壤、矿石和其他材料装入运输车辆或堆放在其他地方。
这种功能在建筑工地、城市道路施工和矿山中特别重要。
3. 切割：挖掘机还可以通过特殊的切割工具，如破碎锤或切割夹具，进行切割作业。
这种功能在拆除建筑物、破碎岩石和切断金属结构方面得到广泛应用。
4. 平整：挖掘机还可以通过斗的操作实现地面的平整。
这在道路施工和土地整理等工程中非常重要。
5. 铲运：挖掘机还可以通过更换工作装置，如铲斗或抓斗，进行铲运作业。
这种功能在农田、仓库和港口等场所具有重要的应用价值。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种常见的工程机械设备，广泛应用于土木工程、建造工程、矿山开采等领域。
它具有强大的挖掘能力和灵便的操作性能，能够有效地进行土方作业、挖掘、装载和平整等工作。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构挖掘机主要由下述几个部份组成：1. 机身：机身是挖掘机的主体部份，包括驾驶室、发动机舱、操作平台等。
机身通常由钢板焊接而成，具有足够的强度和刚性，以承受各种工作条件下的载荷和振动。
2. 行走机构：行走机构是挖掘机的挪移部份，包括履带、驱动轮、张紧轮等。
履带通过驱动轮的驱动，使挖掘机能够在各种地形上自由行驶，并具有良好的抓地力和稳定性。
3. 旋转机构：旋转机构是挖掘机实现回旋和转动的部份，包括回转座、回转马达、回转齿圈等。
它使挖掘机能够360度无死角地旋转，实现精确定位和操作。
4. 液压系统：液压系统是挖掘机的动力来源，包括液压泵、液压缸、液压阀等。
液压系统通过液压油的流动和压力传递，实现挖掘机各部件的动作，如挖掘臂的伸缩、铲斗的升降等。
5. 挖掘装置：挖掘装置是挖掘机的核心部份，包括挖掘臂、斗杆和铲斗。
挖掘臂和斗杆通过液压缸的伸缩实现伸长和缩短，铲斗通过液压缸的升降实现铲取和卸载。
二、挖掘机的工作原理挖掘机的工作原理主要包括以下几个方面：1. 动力传递：挖掘机的动力来自发动机，通过传动装置将动力传递给行走机构和液压系统。
发动机产生的动力经由传动装置传递给行走机构，驱动挖掘机在工地上挪移；同时，一部份动力经由液压泵传递给液压系统，驱动挖掘装置的动作。
2. 液压系统：挖掘机的液压系统起到关键的作用，它通过液压泵将发动机输出的动力转化为液压能，再通过液压缸将液压能转化为机械能。
液压系统中的液压油在泵的作用下，通过液压管路流动到液压缸内，推动液压缸的活塞运动，实现挖掘装置的各种动作。
3. 操作控制：挖掘机的操作控制主要通过控制杆和控制阀来实现。
驾驶员通过控制杆控制挖掘机的行走、回旋、挖掘臂和铲斗的动作，通过控制阀调节液压系统的工作压力和流量，实现对挖掘装置的精确控制。
挖掘机操作入门篇：挖掘机各个部件的作用

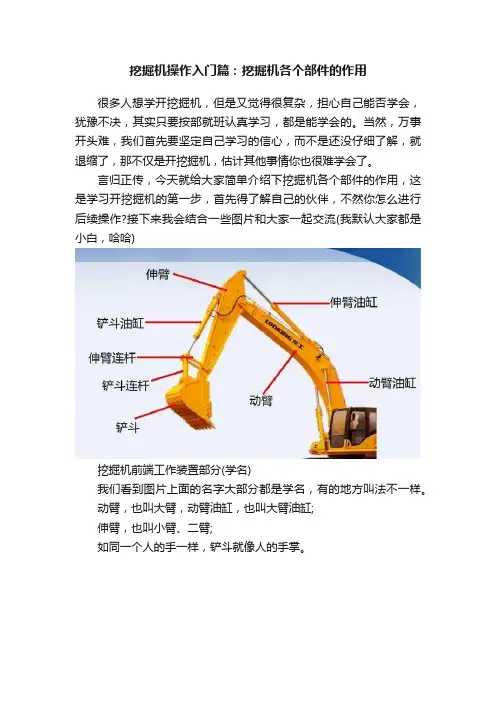

挖掘机操作入门篇：挖掘机各个部件的作用
很多人想学开挖掘机，但是又觉得很复杂，担心自己能否学会，犹豫不决，其实只要按部就班认真学习，都是能学会的。
当然，万事开头难，我们首先要坚定自己学习的信心，而不是还没仔细了解，就退缩了，那不仅是开挖掘机，估计其他事情你也很难学会了。
言归正传，今天就给大家简单介绍下挖掘机各个部件的作用，这是学习开挖掘机的第一步，首先得了解自己的伙伴，不然你怎么进行后续操作?接下来我会结合一些图片和大家一起交流(我默认大家都是小白，哈哈)
挖掘机前端工作装置部分(学名)
我们看到图片上面的名字大部分都是学名，有的地方叫法不一样。
动臂，也叫大臂，动臂油缸，也叫大臂油缸;
伸臂，也叫小臂、二臂;
如同一个人的手一样，铲斗就像人的手掌。
驾驶室里面的布局
左右行走操作杆及踏板，可以控制行走方向和力度但我所接触的阿特拉斯很独特，只要一个操作杆。
室内灯用于夜间照明，和汽车一样，不发动车子也能开，除非关掉电源开关。
破碎锤是用来砸玻璃的，标配。
有推土版的挖机，右手边还有推土版操作杆。
转速控制杆，俗称手动油门，一般小挖和一些老款挖机才有，现在新款的挖机都是电子旋钮油门。
控制开关按钮
每个品牌挖掘机的开关都不一样，但“万变不离其宗”，看多了猜都能猜出来是干嘛用的了，实在不行按下试试就知道了。
挖掘机的结构与工作原理
挖掘机的结构与工作原理挖掘机是一种重型工程机械，广泛应用于土方工程、矿山开采、基础工程等各个领域。
它具有强大的挖掘能力和灵便的操作性，成为现代工程建设中不可或者缺的设备。
本文将详细介绍挖掘机的结构和工作原理。
一、挖掘机的结构1. 上部结构：挖掘机的上部结构包括发动机、驾驶室、旋转平台和液压系统。
发动机提供动力，驾驶室是操作员的工作空间，旋转平台使挖掘机能够360度旋转，液压系统控制挖掘机的各项动作。
2. 下部结构：挖掘机的下部结构包括履带、底盘和行走系统。
履带提供了挖掘机的挪移和支撑力，底盘是连接上部结构和履带的重要部份，行走系统控制挖掘机的挪移和转向。
3. 挖臂和斗杆：挖臂和斗杆是挖掘机的主要工作部件。
挖臂负责提供挖掘力和抗弯刚度，斗杆连接挖臂和斗，实现挖掘和装载物料的功能。
4. 斗：斗是挖掘机的装载工具，分为挖掘斗和铲斗。
挖掘斗用于挖掘土方和矿石，铲斗用于装载和搬运物料。
二、挖掘机的工作原理1. 动力系统：挖掘机的动力系统由发动机、液压泵和液压马达组成。
发动机产生动力，驱动液压泵提供高压液压油，液压马达将液压能转化为机械能，驱动各个工作部件的运动。
2. 液压系统：挖掘机的液压系统包括主泵、主阀、液压缸等。
主泵将低压液压油转化为高压液压油，主阀控制液压油的流向和压力，液压缸根据液压信号实现各项动作。
3. 旋转系统：挖掘机的旋转系统由旋转马达和回转机构组成。
旋转马达将液压能转化为机械能，驱动回转机构实现挖掘机的旋转。
4. 行走系统：挖掘机的行走系统由行走马达和行走机构组成。
行走马达将液压能转化为机械能，驱动行走机构实现挖掘机的挪移和转向。
5. 控制系统：挖掘机的控制系统由控制杆、传感器和控制器组成。
控制杆通过传感器将操作员的操作指令转化为电信号，控制器根据电信号控制液压系统的工作，实现挖掘机的各项动作。
三、挖掘机的工作流程1. 准备工作：操作员进入驾驶室，启动发动机，检查液压系统和润滑系统的工作状态。
挖掘机结构组成及工作原理
挖掘机结构组成及工作原理挖掘机是一种用途广泛的建筑机械设备，主要用于挖掘和运输土壤、矿石等物料。
它由驾驶室、发动机、行走装置、液压系统、挖掘装置等组成。
下面将详细介绍挖掘机的结构组成及工作原理。
挖掘机的结构组成主要包括以下几个部分：1.驾驶室：挖掘机的驾驶室位于车身的正上方，驾驶员在驾驶室内操作挖掘机。
驾驶室内有座椅、方向盘、控制杆、显示屏等设备，用于控制和监控挖掘机的各项操作。
2.发动机：挖掘机的发动机通常安装在后部，提供动力给挖掘机的各个部件，如行走装置、液压系统和挖掘装置等。
发动机有多种型号和功率，根据挖掘机的规格和需求选用合适的发动机。
3.行走装置：挖掘机的行走装置包括履带、行走电机和行走驱动系统。
履带是挖掘机移动的主要部件，它能提供良好的抓地力和稳定性。
行走电机通过扭矩转换装置将发动机的动力传递给履带，驱动挖掘机行走。
4.液压系统：挖掘机的液压系统是其关键部件之一，它包括液压泵、液压缸、液压管路等。
液压系统通过液压泵将液压油压力转换为力和动能，并通过液压缸控制各个部件的运动，如挖掘臂的伸缩、斗杆的提升和铲斗的开合等。
5.挖掘装置：挖掘装置是挖掘机最主要的工作部件，它包括挖掘臂、斗杆和铲斗。
挖掘臂通过液压油缸的伸缩来调节长度，斗杆通过液压油缸的上下运动来调整高度，铲斗通过液压油缸的开合来控制物料的采取和卸放。
挖掘机的工作原理主要是通过液压系统和机械传动来实现的。
首先，驾驶员通过驾驶室内的控制杆和显示屏控制挖掘机的行走、转向和工作等动作。
电控系统将驾驶员的操作指令转化为液压系统的控制信号。
液压系统将蓄积在液压缸中的液压油发泵至液压电磁阀，通过开关的控制来实现对液压缸的控制。
液压油管路将液压油传递到液压缸中，通过液压缸的伸缩和上下运动来实现挖掘装置的各项动作。
当驾驶员需要进行挖掘作业时，他会将铲斗放置到需要挖掘的地方，然后操作液压系统将液压油发送到液压缸中，使挖掘臂伸缩、斗杆上下运动和铲斗开合，从而完成挖掘作业。
挖掘机的基本组成
挖掘机的基本组成
挖掘机是一种用于挖掘和开挖土地或其他材料的重型工程机械。
它通常由以下几个基本组成部分组成：
1. 发动机：挖掘机的动力来源，通常是柴油发动机。
发动机提供动力给液压系统和驱动系统，使挖掘机能够进行各种作业。
2. 车体：挖掘机的主体部分，包括底盘、底盘车架、驾驶室和操作平台。
车体是挖掘机的支撑结构，能够使挖掘机稳定地进行工作。
3. 液压系统：挖掘机采用液压系统实现各种工作，如挖掘、抓取、旋转等。
液压系统由液压泵、液压缸、液压阀等组成，它能够提供高压液体来驱动挖掘机的各个动作。
4. 斗杆：位于挖掘机前部的斗杆用于连接挖斗和车体，使挖斗能够在水平方向上进行旋转和上下运动。
5. 挖斗：挖掘机的作业部件，用于挖掘和搬运土地或其他材料。
挖斗可以有不同的形状和尺寸，以适应不同的工作需求。
6. 轨道或轮胎：挖掘机的行走部件。
一些挖掘机采用履带（轨道）作为行走部件，而另一些采用轮胎。
7. 驾驶室：挖掘机操作员的工作区域，提供操作控制杆和仪表板，使操作员能够控制挖掘机的运动和操作。
挖掘机的基本组成可以因不同的类型和型号而有所不同，但上述部件是大多数常见挖掘机的基本组成部分。
这些部件的协调工作使挖掘机能够高效地进行各种土方工程和开挖作业。
1/ 1。
挖掘机的基本构造及基本原理
挖掘机的基本构造及基本原理挖掘机，也被称为挖掘装载机，是一种工程机械设备，广泛应用于土地开垦、建筑施工、矿山开采以及道路修建等领域。
它的作用主要是利用挖掘斗进行土方开挖、土石方搬运和装载等作业。
本文将介绍挖掘机的基本构造和基本原理。
一、挖掘机的基本构造1. 上车架：挖掘机的上车架是整个机器的主体部分，由结构坚固的钢板焊接而成。
上车架上装有发动机、液压系统、驾驶室和操作系统等重要组成部分。
2. 履带：挖掘机通常采用履带作为行走装置，履带由许多金属链节和链轮组成。
通过链轮的驱动，可以使挖掘机在各种复杂地形中行走，具有很好的稳定性和承载能力。
3. 转台：挖掘机的上部装有一个可以旋转的转台，转台可以使挖掘机实现360度的旋转，从而方便进行各种工作角度的操作。
4. 井架：井架是挖掘机的重要组成部分，它位于挖斗的前端，使挖斗能够进行上下、前后的运动。
井架通常由液压缸和支撑杆组成，通过液压系统控制其运动。
5. 挖斗：挖斗是挖掘机进行挖掘工作的重要工具，通常由耐磨钢板制成。
挖斗可通过井架的升降和井架的前后运动来实现对土方的挖掘、装载和卸载。
二、挖掘机的基本原理挖掘机的工作原理主要是通过液压系统的作用实现的。
液压系统由液压泵、液压缸和液压阀等组成，它们共同协调工作，实现挖掘机的各项功能。
1. 液压泵：液压泵是挖掘机的动力来源，它通过旋转产生压力，并将液压油送往液压系统中的液压缸。
2. 液压缸：液压缸是液压系统的执行部件，它将液压泵提供的压力转变为机械能，并通过井架和挖斗的运动实现对土方的挖掘和装载。
3. 液压阀：液压阀在挖掘机的液压系统中起到控制和调节压力、流量和方向的作用。
通过控制液压阀的开启和关闭，可以实现对液压缸的控制，从而实现挖掘机的各项功能。
挖掘机的工作原理可以简单概括为：液压泵提供动力，产生压力并将液压油送入液压系统中；液压缸实现对挖斗和井架的运动；液压阀控制液压缸的工作。
整个系统通过液压泵、液压缸和液压阀等组成的闭合回路来实现工作。
挖机的结构组成及具体功能介绍
行走装置即底盘, 包括履带架和行 走系统, 主要由履带架、行走马达+减速 机及其管路、驱动轮、导向轮、托链轮、 支重轮、履带、张紧缓冲装置组成，可 见图1. 其功能为支承挖掘机的重量，并 把驱动轮传递的动力转变为牵引力，实 现整机的行走
SANY
行走装置图片
SANY
SANY 支重轮
托链轮
导向轮
SANY
心线之间的装配公差为：0.6±0.2mm; 皮带 的张紧度以用10Kg的力加在皮带中部，其挠 度为8-12mm为宜
SANY
空调（注意事项）
• 制冷剂常态下是无毒的，但碰到火焰时， 会产生有毒气体，所以应在通风，无明 火处进行空调系统安装、检修
• 制冷剂罐严防受到碰撞和爆晒。
• 软管弯曲直径不得小于软管直径的8倍 • 制冷剂是高度挥发性物质，若接触到眼睛和
SANY
中央回转接头是联接回转平台与底盘油路的
液压元件，它保证回转平台旋转任意角度后， 行走马达还能正常配油，现用回转接头是5通。
SANY
中央回转接头图片
第二章 工作装置
工作装置是液压挖掘机的主要组成部分，目 前SY系列挖掘机配置的是反铲工作装置，它主 要用于挖掘停机面以下的土壤，但也可以挖掘最 大切削高度以下的土壤，除了可以挖坑、开沟、 装载外还可以进行简单平整场地工作。挖掘作业 适应于开挖Ⅰ~Ⅳ级土，Ⅴ级以上用液压锤或需 爆破手段。
行走马达减速机
驱动轮
张紧缓冲装置
行走马达减速机及其管路
驱动轮, 支重轮, 托链轮, 履带
导向轮与张紧装置
SANY
张紧装置
SANY
张紧装置
SANY
注油原理
整 体焊接件, 采用X 形结构，其主要优点是 具有高的承载能力. 车架总成由左纵梁 （即左履带架）、主车架（即中间架）、 右纵梁（即右履带架）三部分焊接而成. 车架总成的重量为2吨.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挖掘机部件名称及作用
挖掘机是一种常见的工程机械，主要用于开挖土方、铲运土石方、挖掘管沟、破碎硬质岩石等工作。
挖掘机由多个部件组成，每个部件都有其独特的作用和功能。
以下是挖掘机部件的名称及其作用：
1. 发动机：提供挖掘机的动力来源，驱动液压泵工作。
2. 液压泵：将发动机提供的动力转化为液压能量，驱动液压缸的工作。
3. 液压缸：通过液压泵提供的液压能量，驱动挖掘机的臂、斗等部件进行动作。
4. 斗钩：连接斗杆和斗，使斗能够进行上下左右的转动。
5. 斗杆：通过液压缸的驱动，控制斗的上下运动，从而实现挖掘和卸载物料的功能。
6. 斗：用于挖掘和搬运土石方等材料。
7. 履带：提供挖掘机的移动和支撑力。
8. 驾驶室：挖掘机的驾驶员工作的地方，内部设有控制操作台、座椅等设备。
9. 操纵杆：用于控制挖掘机的运动和动作，包括斗杆、斗、臂等部件的操作。
10. 转台：连接机身和履带，使挖掘机能够进行360度的旋转。
以上是挖掘机常见部件的名称及其作用。
了解挖掘机部件的名称和功能，有助于提高作业效率和安全性，也方便操作员进行维护和保养工作。
