热水系统设计规范
建筑设计供暖规范GB50016-2023
建筑设计供暖规范GB50016-2023
1. 设计原则：
- 供暖系统的设计应满足建筑物内部温度、湿度、空气质量等方面的要求。
- 设计过程中应考虑能源消耗、环境影响和可持续性。
2. 供暖系统的选型与设计：
- 根据建筑物的类型、结构和使用情况选择适合的供暖方式，如集中供暖系统或分户供暖系统。
- 供暖设备的选择应考虑效能、可靠性和安全性等因素。
- 供暖管道的设计应符合相关标准，包括管道的材料、直径和敷设方式等。
3. 热源设计：
- 选择适合的热源设备，如锅炉、热泵或太阳能热水器，并确保其热效率达到规范要求。
- 热源设备的设计应考虑能源利用和环境排放。
- 供暖系统的热源应保证供应稳定，以满足建筑物的热负荷需求。
4. 室内供暖与散热设计：
- 根据建筑物的功能和使用要求，选择适当的供暖器具和散热方式。
- 设计室内供暖和散热系统时，应考虑空气流通、温度均匀性和舒适性等因素。
5. 控制与调节系统：
- 供暖系统应配备有效的控制与调节系统，以实现温度的自动控制和调节。
- 控制与调节系统的设计应简单可靠，并考虑能源的节约和管理。
以上仅为对建筑设计供暖规范GB50016-2023的简要概述，具体实施细则请参考相关规范文件和指南。
如有疑问，请查阅官方发布的正式版本。
居住建筑太阳能热水系统设计、安装及验收规范》(DB331034-2007)
浙江省工程建设标准居住建筑太阳能热水系统设计、安装及验收规范Code for Design, Installation and Acceptance ofResidential Building Solar Water Heating System（报批稿）DB33/ xxxx－2006主编单位：浙江大学建筑设计研究院参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司2006年8月前言根据浙江省建设厅《2004年度浙江省工程建设地方标准、标准设计图编制修订计划》（建科发[2004]115号）文中的《居住建筑太阳能热水系统设计、安装及验收规范》的编制要求，规范编制组在深入调查研究，认真总结实践经验，参考国内外相关标准，结合浙江省的地方气候、地理及经济特点，在广泛征求意见的基础上，通过反复讨论，修改和完善，编制了本规范。
本规范的主要技术内容是：总则、引用标准及术语、基本规定、规划及土建设计，系统选择、系统设计、系统安装及验收。
本规范黑体字标志的条文为强制性条文，必须严格执行。
本规范由浙江省建设厅负责管理和对强制性条文的解释。
由主编单位浙江大学建筑设计研究院负责具体技术内容的解释。
本规范在执行过程中如发现需要修改和补充之处，请将意见和有关资料寄送至浙江大学建筑设计研究院（地址：杭州市浙大路38号浙江大学玉泉校区，邮编310027，电子邮箱：****************）。
本规范主偏单位：浙江大学建筑设计研究院本规范参编单位：中国联合工程公司浙江省建筑设计研究院浙江省能源研究会浙江省气象科学研究所杭州美康新能源技术有限公司山东力诺瑞特新能源有限公司本规范主要起草人：（略）目录1 总则2引用标准及术语3 基本规定4 规划及土建设计4.1 规划4.2 建筑设计4.3 结构设计5 系统选择5.1 系统分类5.2 系统选择6 系统设计6.1 一般规定6.2 集热器6.3 储热水箱6.4 辅助能源6.5 热交换器6.6 集热循环泵6.7 管路设计6.8 运行控制设计6.9 电气及防雷设计7系统安装及验收7．1 系统安装7．2 系统验收附录A 浙江省各区域主要地市与太阳能热水系统相关的气象数据表附录B 浙江省年太阳辐射总量分区图１总则1.0.1 为规范我省居住建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本规范。
中央热水系统标准手册 酒店热水供水系统
30mm。保温管采用套管法安装，可直接推过弯道，施工的涂胶面至少等于材料壁 厚，安装时材料宜推勿拉。不能采用切割刀划开管面或用预先开槽的管材，不能 采用切开保温管安装后用胶布缠绕保温管道的划开套接法安装
（四）、辅助电加热器电路示意图辅助电加热器的电源线应直接从机组总电 源控制柜中对应交流接触器引入；必须配置漏电保护开关。
热泵机组的匹数估算计算式：匹数=水量（吨数）*K
K的范围是1.0~1.6 ,
即一吨水需要1.0到1.6匹，比如广州取1.0；辅助电加热约取热泵每小时总制热功率
的一半。
•广东年最冷月平均气温几乎都在5℃以上；机组配置匹数=水量（吨数）*KK取 1.0~1.3
1
二、、热水系统设计要求：
热水供水方式（水质处理）： 1、热水的净水除垢装置要求：所有热水系统的冷水进水管须安装净水除垢 装置，解决水垢的问题。要求安装的净水除垢装置在处理前后的水压影响不大， 以保证用水高峰期用户用水量的稳定水压。也可将除垢装置系统进行多台并联或 串联，以增加产水量。安装的净水除垢装置需能够有效清除水体中残余的重金属、 有机物质，同时软化水质，降低水质硬度，解决水垢。 2、热水系统供水设计要求：按采用集中热水供应方式设计热水系统，热水 箱宜设置在屋面或最高楼层，热水管网按上行下给方式全循环网设计，主干管以 竖向设置为主。如果按水平干管横向敷设方式设计，必须要有横向设计的详细施 工方案说明。热水供水须按照变频恒压供水设计，如果上行下给方式供水导致最 低的楼层供水压力过大的，必须分区供水，并在下部楼层的分区安装有减压阀。 水压控制须冷、热水压力相匹配。从热水主给水管道接出的每一分路支管都必须 安装有铜阀门(闸阀)；热水供水管的主干管的未端接回水管处需安装有阀门，回 水管必须接到干管的未端上。热水的回水管必须按同程回水设计，从供水干管接 出的分支管路长度宜在3米以内，如果分支管长度超过3米的，必须按干管处理接 热水回水管。同程回水设计敷设的热水系统各并联环路要求总长度基本相等，有 利于水力平衡。 ---- 并要求热水箱的出水管与回水管的温差在标准范围内（标准定为 8度 以内），且需在热水泵出水口、进热水箱的回水管上安装有温度显示及压力表。 4、热水供水按变频恒压供水设计，热水系统设计有热水箱的，变频多级供 水泵安装在热水箱的出水口位置。水泵安装在地面或低于用水点的必须采用多级 供水泵。热水箱的容积及供水方式按《工程标准手册》相关标准要求设计 ---酒店的热水系统的(冷水)进水管，必须安装有独立的水表；并安装有止 回阀、闸阀等管件。三、热水给水管要求： ----热水给水管要求标准 1、室内冷水给水管和热水给水管都是采用PPR管材，热水PP-R管采用S3.2 系列；采用热熔连接；冷、热水管都是用铜阀门。水泵进出的主管道的阀门选用 不锈钢蝶阀。热水给水管原则上都为“广东联塑实业有限公司”生产的管材，备

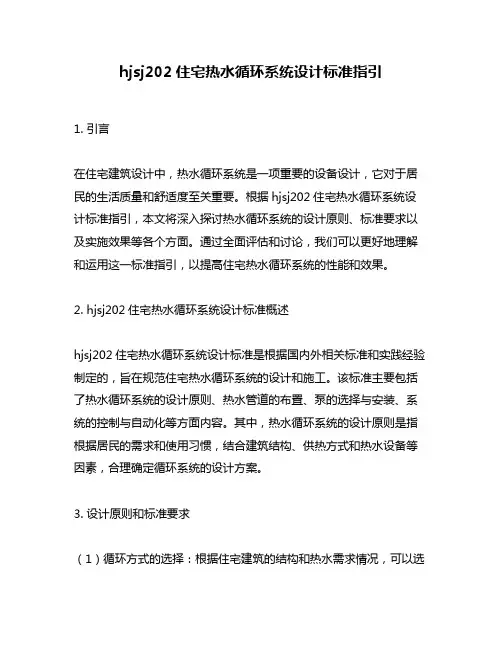

hjsj202住宅热水循环系统设计标准指引
hjsj202住宅热水循环系统设计标准指引1. 引言在住宅建筑设计中，热水循环系统是一项重要的设备设计，它对于居民的生活质量和舒适度至关重要。
根据hjsj202住宅热水循环系统设计标准指引，本文将深入探讨热水循环系统的设计原则、标准要求以及实施效果等各个方面。
通过全面评估和讨论，我们可以更好地理解和运用这一标准指引，以提高住宅热水循环系统的性能和效果。
2. hjsj202住宅热水循环系统设计标准概述hjsj202住宅热水循环系统设计标准是根据国内外相关标准和实践经验制定的，旨在规范住宅热水循环系统的设计和施工。
该标准主要包括了热水循环系统的设计原则、热水管道的布置、泵的选择与安装、系统的控制与自动化等方面内容。
其中，热水循环系统的设计原则是指根据居民的需求和使用习惯，结合建筑结构、供热方式和热水设备等因素，合理确定循环系统的设计方案。
3. 设计原则和标准要求（1）循环方式的选择：根据住宅建筑的结构和热水需求情况，可以选择定时循环、感温循环和恒定循环等不同的循环方式。
这样可以有效减少热量损失和供热时间，提高能源利用效率。
（2）热水管道的布置：根据建筑结构和热水需求情况，合理布置热水管道的走向和连接方式，减少热损失和防止冷凝。
要注意热水管道的保温措施，以减少能量损失，并提高供水温度的稳定性。
（3）泵的选择与安装：根据循环系统的设计需求和管道的水力特性，选择合适的循环泵，并合理安装在循环系统的合适位置。
这样可以保证热水的充分循环，提高热水的稳定性和供应效果。
（4）系统的控制与自动化：通过合理设置循环系统的控制方式和自动化设备，可以实现根据使用需求自动调节热水循环的时间和温度，提高系统的运行效率和用户体验。
4. 实施效果和个人观点按照hjsj202住宅热水循环系统设计标准指引，设计和实施一个优质的热水循环系统可以带来多重效益。
它可以提高热水供应的稳定性和均衡性，大大减少用户等待热水的时间和浪费的冷水。
合理的热水循环系统可以降低能耗，减少热损失，提高能源利用效率。
太阳能热水系统设计安装及验收规范
太阳能热水系统设计安装及验收规范太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。
这些系统根据当地条件单独设计和安装。
2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。
3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质经过集热器进行循环的太阳热水系统。
热水供暖系统设计
热水供暖系统设计一、供暖设计概要：供暖设计要先从了解当地气象资料入手，并依据当地热源状况（集中供热或其他热源），选定相宜的供暖方式和供暖系统；然后依据建筑物的围护构造状况进展供暖热负荷计算、选取散热器、进展平面布置、绘制管道系统图并进展水力计算（管径选择及水流阻力计算）、配备相应的附属部件、绘制相应的安装大样，完成采暖工程设计的施工图。
我国现行的供暖方式，大致有散热器（热水）供暖（包括集中供暖与单户供暖）、地板供暖（热水）、热风供暖及采纳其它能源的电热供暖（包括电热散热器及电热水炉等）、燃气供暖、热泵供暖及太阳能供暖（包括被动式与主动式）等等，各有特点和所长，但应用最广的仍为城市集中供热的热水供暖方式。
二、热水供暖系统的型式及设计要点1、热水供暖系统的型式采纳状况热水采暖系统的主要制式有双管（并联）和单管（串联或设三通阀）两大类，包括垂直设置和水平设置两种方式。
应按建筑物使用要求和管道敷设条件选定供暖系统制式。
目前实行分户热计量的住宅建筑，多采纳公用立管分户供暖系统，公用立管设于公用管井中，每户设一个暖气进口，（供、回水及其它他配件）户内独成环路，多采纳水平双管并联系统，也可以采纳单管串联系统。
2、热水供暖系统的根本要求有以下几点：（1）必需保证满水条件下的闭式循环。
（2）必需保证有足够的循环水量。
一个采暖系统的总循环水量，是依据本建筑物的总采暖热负荷（留意不包括分户计量系统中为计算邻户传热增加的散热量）除以供、回水温差而求得的；一个房间或一组散热器所需的通水量，也可按同样方法求得。
（3）必需保证有足够的水循环资用压头。
（4）必需保证系统各部位都能通水。
这就要求系统要有良好的排气，不使气泡阻断水流。
（5）必需设置为检修、泄水和调控所需要的阀门和其他设备。
（6）管道较长时必需考虑热补偿。
（7）散热器的安装位置要在保证供暖质量的前提下，结合家具及装修布置综合考虑。
特别建筑还要考虑对人的安全爱护（如幼儿园等）。
居住建筑太阳能热水系统设计规范
居住建筑太阳能热水系统设计规范1.1 一般规定1.1.1 居住建筑太阳能集热器，应根据各种集热器的技术经济性能确定采用平板型集热器、真空管集热器或其它先进适用的集热器。
1.1.2 采用太阳能热水器供热水的居住建筑，应根据建筑类型及室内给水系统的条件，经综合技术分析选择太阳能热水系统的类型。
1.1.3 安装在建筑物屋面、墙面、阳台和其它部位的太阳能集热器、支架及连接管线，应预设预埋固定件和套管。
1.1.4 太阳能热水系统的垂直管线不应明敷在建筑外墙上，严禁敷设在建筑物的风道内。
1.2 集热器1.2.1 集热器的最佳安装方位应朝向正南或正南偏西，若受条件限制时，其偏差允许范围宜在正南±15°以内。
1.2.2 集热器的安装倾角，应根据热水的使用季节和地理纬度确定：1. 偏重考虑春、夏、秋三季使用效果时θ=φ（1.2.2-1）2. 偏重考虑夏季使用效果时θ=φ-(0~10)°（1.2.2-2）3. 偏重考虑冬季使用效果时θ=φ+（0~10）°（1.2.2-3）式中θ——太阳能集热器的安装倾角（°）φ——集热器安装地的地理纬度（°）。
1.2.3 集热器排间距以及集热器与前侧遮光物的距离：集热器的布置应避开建筑物的遮挡，建筑物的阴影长度即集热器距遮光物的水平最小净距（或集热器排间距），可按下式计算：D=H·cot Xs （1.2.3-1）式中D——集热器距离遮光物或前后排间的水平最小净距（m）；H——遮光物最高点与集热器采光面最低点之间的垂直高差（m）；X s——建筑物所在地冬至日上午10时的太阳高度角（全年性使用）(°)。
1.2.4 集中式的太阳能集热器可通过并联、串联或串并联相结合的方式连接成集热器组。
集热器组的串联和并联的管路布置应通过计算确定。
1.2.5 集中式的太阳能集热器阵列，应采用强制循环方式或定温放水的非循环方式。
采暖及空调水系统设计规范要求
采暖及空调水系统设计规范要求
1、区域供冷管网水流速不宜超过1.5m/s。
采暖管道采用无坡辐射时，管内水流速不得小于0.25m/s 。
2、民用建筑热水地面辐射供暖系统供水温度不应超过60℃，供水温度宜采用35~45℃，供回水温差不宜大于10℃。
3、热水辐射供暖与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。
直接与室外空气相邻的楼板，必须设绝热层。
4、热水地面辐射供暖系统的工作压力不宜大于0.8MPa，毛细管网供暖系统的工作压力不应大于0.6MPa .
5、分水器、集水器最大断面流速不宜大于0.8m/s。
每个分水器、集水器分支环路不宜多于8路。
每个分支环路供回水管上均应设置可关断阀门。
6、动态流量平衡阀不可与电动控制阀搭配使用，以防电动控制阀烧坏。
7、空调循环水泵定流量运行的一级泵，应与冷水机组的台数及蒸发器的额定流量相对应。
8、空调水系统的补水点，宜设置在循环水泵的吸入口处。
当补水压力低于补水点压力时，应设置补水泵。
9、空调水管接支管时，如果条件允许，宜选择支管上翻。
10、空调水异程系统宜在支管接主管处设平衡阀。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热水系统设计规范篇一：热水设计标准5.1 热水用水定额、水温和水质5.1.1 本条所列“热水用水定额”同“原规范”《建筑给水排水设计规范》（GBJ 15—88）比较，作了如下方面的修改：1 与本规范给水章节的表3.1.10的内容相对应，增加了桑拿浴（淋浴、按摩池）、快餐厅、酒吧、咖啡厅、茶座、卡拉OK房、办公楼、健身中心等建筑物的相应热水用水定额。
2 本条表5.1.1-1对住宅、旅馆、医院等使用热水量较大的建筑物使用热水定额作了较大的调整，其理由如下：1）根据对一些建筑物实际用热水量的调查结果对比“原规范”4.1.2-1中的相应热水用水定额，后者数值明显偏高。
如北京市某一集中供应热水的高层住宅，经两年的实测统计资料，平均日热水用量为48L/人﹒d；北京市另一集中供应热水的住宅，据统计：年平均日用水量为116L/人﹒d，其中平均日用热水量为24L/人﹒d。
北京XX五星级宾馆，设计按旅客180L/床﹒d，用65℃热水计算，设计最高日用热水量为229.0m3/d，查1995年4～6月三个月的逐年用水量记录表（注：在此三个月内该宾馆出租率≥90%）：统计整理日平均热水量为168.2m3/d（供水温度按55℃计），扣除职工、厨房及洗衣房等公用部分的热水外，客人的用热水定额按65℃水计算为131.6L/床﹒d，折合为60℃的热水量为145.6L/床﹒d。
2）按“本规范”表“3.1.9”、表“3.1.10”给水量进行比例分配（见表6）：表6 给水量比例分配表注：1 表中洗浴用水定额的百分率值中住宅与旅馆是参加有关资料中的厨房、淋浴、盥洗三项之和的叠加值再考虑洗衣用水等附加因素而定。
医院所列不同类型的用水中包含有不用热水的占一定比例的清洁用水。
因此，其低值考虑。
办公楼的为34%～40%，但其总水量为25～35L/人·d。
而本规范中办公楼用水定额为30～50L/人·d，增大部分，其中应含有部分清洁用水量，故将值调整为30%。
值是分别按冷水温度为5 C、15 C，热水温度为60 C，使用温2 热水量占洗浴用水的百分率合水温度为40 C计算而得的。
3 表中热水定额一栏括号外为计算值，括号内为选定值。
3）考虑节水这个重要因素，是因为我国是一个缺水的国家，尤其是北方地区严重缺水。
因此，在考虑人民生活水平提高的同时，在满足基本使用要求的前提下，必须在本规范热水定额中体现“节水”这个重大原则。
由于热水定额的幅度较大，可以根据地区水资源情况，酌情选值，一般缺水地区应选定额的低值。
4）参考国外一些用热水量定额的资料。
近年来我们从国外一些资料上收集到一些数据整理（见表7）表7 国外用热水量定额5.1.3 本条将水质处理改写成为水质软化式稳定处理，指标亦作了一些调整。
1 将原水总硬度（以碳酸钙计）的指标357mg/L改为300mg/L，300mg/L的水已属极硬水，故以此为界更为确切。
2 明确洗衣房用热水硬度（以碳酸钙计）>300mg/L时，应进行水质软化处理，150～300mg/L时，宜进行水质软化处理。
并强调了水质处理方法是软化处理，因用其它方法不能去除水中影响洗衣质量的钙、镁离子。
3 规定了生活用热水（洗衣房除外），经软化处理后的水质总硬度（以碳酸钙计）为75～150 mg/L。
一是适用、经济，如将水的硬度降到75mg/L以下，则不但很不经济，且使用不舒服，还会使水呈酸性。
加剧对管道和设备的腐蚀。
二是国外一水处理公司提供的生活水软化处理的硬度指标亦为75～150mg/L。
工程设计中可按比例将部分水软化，部分水不软化通过混合装置将两者混合后使用。
亦可采用生活用水专用软水器进行软化处理。
4 近年来，国内出现的各种物理水处理器，如磁水器、电子水处理器、静电水处理器、碳铝离子水处理器，以用用化学药剂如归丽晶等，使生活热水的水质稳定处理大大简化。
这些设备和方法应用在工程实践中已取得了一定的效果。
但总体来说，这些处理方法用于生活热水系统时间不长，且缺乏长期的使用效果实测对比，因此，本条文第4款列举了选择这些设备或方法时应注意的因素。
5.1.5 近年来，多次专业学术交流会上就热水供水水温问题进行过研讨，国外一些专业杂志资料上亦有类似报导。
大家比较一致的意见，热水供水温度以控制在55～60℃之间为好，因温度＞6 0℃时，一是将加速设备与管道的结垢和腐蚀，二是系统热损失增大耗能，三是供水的安全性降底，而温度＜55℃时，则不易杀死滋生在温水中的各种细菌，尤其是军团菌之类的致病菌。
因此，一般推荐设计采用供水温度为55～60℃。
表5.1.5中仍将最高温度75℃写入，是考虑一些个别情况下，如专供洗涤用（一般洗涤盆、洗涤池用水温度为50～60℃）的水加热设备的出口温度在原水水质许可或有可靠水质处理措施的条件下为满足特殊使用要求可适当提高。
篇二：冷热水系统设计规范冷（热）水系统1. 机组冷（热）水系统管道的通径应按水流速1.5~2.5m/s来确定。
管道应尽可能少拐弯，若需要拐弯，应采用圆弧结构。
所有机外管路应进行吊挂或支撑，不得将其重量加于机组。
2. 机组冷（热）水的进出口必须设置伸缩器（橡胶软接头、橡胶软管、金属波纹管、金属软管均可）。
3. 机组冷（热）水的进口必须安装具有大面积过滤网（5~8目）且便于拆卸的过滤器，管路设计应能保证清洗过滤器时系统运转不被中断。
应在各水系统管路的最低处设排水阀并引至排水沟，各联管的最高处应设自动排气阀。
4. 机组过滤器前后应安装压力表（方便时可共用压力表，通过阀门切换来测量各处的压力）。
机组进出口安装温度计。
每台机组的冷（热）水系统上宜设流量计，其量程应满足额定流量，而且安装位置应满足流量计的安装和计数要求。
5. 冷（热）水系统为闭式循环时，其定压装置应符合恒压要求。
定压装置应确保系统的膨胀排水和泄漏补水要求。
6. 当水质较差时，为防止换热管结垢、腐蚀，应对水质进行处理。
7. 安装过程中管道应清洗除锈后与机组连接。
清洗应先通过旁通管路进行，清洗水不得通过机组。
安装完毕，对机组和系统进行联合水压试验。
8. 冷（热）水出口管道上应有一段长度不小于10倍管径的直管（水平管和垂直管皆可），在其上安装随机发货的流量开关（须保证其前后直管长度皆不小于5倍管径）。
9. 系统安装完毕并确保不漏后，应对冷（热）水管道进行保温。
篇三：HXJ-13-060 采暖热水设计规范(第二版)采暖热水设计规范版本历史记录为了在家用采暖热水中采用先进的技术，合理利用公司资源，保证设计及工程效率和品质，营造舒适的生活环境，特制定本规范。
第一章总则本规范适用于江苏好享家实业、南京好享家机电工程生活环境集成产品设计，包括壁挂炉采暖、壁挂炉生活热水。
本规范适用于南京地区，好享家生活环境集成产品的设计，除执行本规范外，尚应符合国家现行的有关标准、规范的规定。
1.1地板采暖系统设计加热管道通常采用管径为φ12-16。
加热管在地面下不可设有接头，每个支路为一整根管道铺设。
加热管的铺设方式宜采用散热均匀原则，选择回折型（旋转型）和平行型（直列型）。
1.1.2加热管内的热水流速一般取0.3～0.5m/s且不宜小于0.25m/s,管道阻力一般在20～30kPa之间。
1.1.3分、集水器的分支路数不宜多于8路，连接在同一分集水器的同一管径的各环路，其加热管的长度宜接近，各支路管长应大致相同并小于90米。
1.1.4分、集水器一般布置在厨房、卫生间、设备间等其他墙体内，以便于检修。
1.1.5供水温度应小于55℃，供回水温差应小于10℃。
1.1.6地热管间距可参考表1确定：表1－地热管间距与供热量对照表1.1.7保温隔热板应符合表2要求：表2－聚苯乙烯泡沫塑料板绝热层厚度1.1.8家居层高超过3.5米以上的房间采暖必须设计地暖采暖的方式。
1.1.9钢丝网方格宽度应等于地暖管的设计间距，以利于地暖管的铺设固定。
1.1.10采用低温热水地面辐射供暖方式时，地面的表面平均温度应符合表3的规定：表3－地面的表面平均温度（℃）1.1.11家居低温热水地面辐射供暖系统设计工作压力应小于0.6MPa。
1.1.12家居低温热水地面辐射供暖必须设计与热源设备匹配的控制装置，以利于系统的控制和调节。
应保证每个区域的单独控制和运行。
1.1.13热源连接分、集水器的管道应设计保温，加热管道经过无需供暖的区域时应加保温套管进行隔热，橡塑保温隔热层厚度符合表4的规定：表4－橡塑保温隔热层厚度的规定1.1.14在与内外墙、柱及过门等垂直部件交接处应敷设不间断的伸缩缝，伸缩缝宽度不应小于20mm，伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料；当地面面积超过30㎡或边长超过6m时，应设置伸缩缝，伸缩缝宽度不宜小于8mm，伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
1.1.15对于系统安装位置可能低于0℃的场合，系统应设计防冻措施，防止冰冻对系统的破坏。
1.1.16采用地面辐射供暖方式时，宜优先采用热阻小于0.05㎡·K/W的材料作为面层。
如大理石、花岗岩、抛光地砖等。
1.1.17低温热水地面辐射供暖工程施工图设计文件的内容和深度, 应符合下列要求：1.1.17.1施工图设计文件应以施工图纸为主, 包括：图纸目录、设计说明、加热管布置平面图、分、集水器、地面构造图等内容；1.1.17.2设计说明中应详细说明供暖室内、外计算温度、热源及热媒参数、加热管技术数据、规格（公称外径X壁厚）；标明使用的具体条件如工作温度、工作压力以及绝热层材料的导热系数、容重（密度）、规格、厚度等；1.1.17.3平面图中应绘出加热管道的具体布置形式，标明敷设间距、各环路编号、加热管的管径、计算长度等。
1.1.18填充层的材料宜采用C15豆石混凝土，豆石粒径不宜大于12mm。
填充层的厚度不宜小于50mm。
1.1.19计算地暖辐射供暖系统热负荷时，可不考虑高度附加。
