山东省临沂市2017年中考物理试题( 含解析)
秘密★启用前试卷类型：A2017年临沂市初中学业水平考试试题物理注意事项：1.本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，共10页，满分100分，考试时间90分钟，答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置，考试结束后，将本试卷和答题卡一并交回。
2.答题注意事项见答题卡，答在本试卷上不得分。
第Ⅰ卷（选择题共40分）一、选择题（每题所列出的四个选项中，只有一项符号题目要求，每题2分，共40分）1.（2分）（2017•临沂）2017年1月18日，我国发射的世界首颗量子卫星“墨子号”正式交付用户单位使用，“墨子号”与地面控制系统交流靠的是A.次声波B.X射线C.红外线D.电磁波1、D专题：信息的传递解析：次声波属于声，声的传播需要介质，不能再真空中传播；“墨子号”与地面控制系统交流靠的是电磁波中的微波。
2.（2分）（2017•临沂）下列四幅图片与其对应的说法，正确的是A.甲图摩托车的消音器是在传播过程中减弱噪声的B.乙图蝙蝠的导航系统在太空中依然可以发挥作用C.丙图正在发声的音叉把小球反复弹开，说明发声的音叉在振动D.丁图自制橡皮筋吉他的橡皮筋绷紧程度相同时，细的橡皮筋是低音弦2.C专题：声解析：摩托车的消音器是在声源处减弱的，A错；蝙蝠的导航系统用的是超声波，超声波不能在太空中传播，所以蝙蝠的导航系统在太空中不能发挥作用，B错；正在发声的音叉把小球反复弹开，说明发声的音叉在振动，C正确；振动的发声体发出的音调往往不同，细的、短的、绷紧的物体振动的快，频率大，音调高，长的、粗的、松的物体振动的慢，频率小，音调低，D错误。
3.（2分）（2017•临沂）下列与光现象有关的说法中，正确的是（）A.海市蜃楼是光的反射现象B.影子是光沿直线传播形成的C.光污染是因为漫发射造成的D.照相机拍照时所成的像是虚像3.B专题：光现象；光的直线传播，光的发射；光的折射；凸透镜成像的规律解析：海市蜃楼是光的折射现象，A错；影子是光沿直线传播形成的，B对；光污染是因为发生镜面反射，光线太强造成的造成的，C错；照相机拍照时所成的像是倒立缩小的实像，能用光屏承接，D错。
4.（2分）（2017•临沂）如图所示的简单机械，正常使用时费距离的是4、D专题：简单机械解析：筷子、食品夹使用时动力臂小于阻力臂，是费力杠杆，省距离，A、B不符合题意；定滑轮相当于等臂杠杆，只能改变动力的方向，不省不费距离，C不符合题意；动滑轮能省一半力，但要费一倍的距离，D符合题意。
5.（2分）（2017•临沂）在日常生活中，下列做法符合安全用电要求的是A.开关接在灯泡和火线之间B.用电器的金属外壳没有必要接地C.发现有人触电时，首先要将人拉开D.使用测电笔时，手不能接触笔尾的金属体5.A专题：安全用电解析：开关接在灯泡和火线之间，断开开关时，灯泡与火线断开，人们操作安全些，A 正确；用电器的金属外壳必须接地，防止外壳带电时人会有触电危险，B错误；发现有人触电时，首先要切断电源，不能立即将人拉开，否则施救人员也会触电；C错误；使用测电笔时，手不能接触笔尖的金属体，防止触电，但必须接触笔尾的金属体，测电笔内有一个大电阻，所以当火线的电流流过测电笔，再从笔尾的金属体到达人体流入大地时，电流很小，氖管发光，但人体不会触电，D错误。
6.（2分）（2017•临沂）下图所示的几件器件，工作时应用了电磁感应现象的是6、 B专题：电与磁解析：司南利用了磁体和地磁场间的相互作用规律制成的，A不符合题意；手摇发电机利用电磁感应现象发电的，B符合题意；电铃利用电磁铁来工作的，C不符合题意；微风扇利用通电导体在磁场中受力的作用制成的，D不符合题意。
7.（2分）（2017•临沂）以下估测值中，最符合实际的是A.一枚1元硬币的质量约6gB.蜗牛爬行的速度约0.5m/sC.家用电风扇正常工作的电流约3.2AD.多数人脉搏跳动100次用时约15min7.A专题：质量与密度；速度；电流与电路；时间解析：参考一个鸡蛋约50g，一枚1元硬币的质量约6g，A符合实际；若蜗牛爬行的速度为0.5m/s，那么，按这样计算，2s爬行1m，B是不符合实际的；若家用电风扇正常工作的电流3.2A，那么它的额定功率为704W,正常工作1小时耗电0.7度，C不符合实际，多数人1min脉搏跳动约60~80次，D不符合实际。
8.（2分）（2017•临沂）下列小实验都与压强有关，其中能证明大气压强存在的是8.C专题：压强解析：A.用两手向中间挤压三角板，压力相同，但右面的手指更疼，这说明压力的作用效果与受力面积有关，不符合题意；B.液体压强计的U形管两侧出现高度差，说明液体内部有压强，不符合题意；C.纸板上面有杯子和水，而值班没有掉落下来，说明纸板底部有向上的力，说明大气有压强，符合题意；D.从纸上面吹气，纸在受到重力的作用下还能够飘上来，说明流体压强与流速有关，不符合题意。
9.（2分）（2017•临沂）在第31届夏季奥运会上，中国女排经过艰苦奋战，最终站到最高领奖台上，有关排球运动的说法，正确的是A.发球手将球发出时，力改变了球的运动状态B.二传手将球传出后，球运动到最高点时受力平衡C.主攻手大力扣杀时，球受到手的力大于手受到球的力D.球落入对方场地时，只有球的形状发生了改变9.A专题：力；力与运动解析：发球手将球发出时，球由静止变为运动，是力改变了球的运动状态，A正确；球运动到最高点时只受重力，受力不平衡，不能保持静止，B错误；主攻手大力扣杀时，根据物体间力的作用是相互的，相互作用力大小相等，C错误；球落入对方场地时，球的形状发生了改变，球的运动方向和速度大小都发生了改变，即球的运动状态也发生改变，D错误。
10.（2分）（2017•临沂）沂蒙革命老区四季分明，非常适合人类居住，下列热现象中，需要吸热的是10、A专题：物态变化解析：冰雪融化，是冰从固态变为液体，是熔化，需要吸热，A符合题意；露珠是由水蒸气遇冷向外放热凝结而成的，B不符合题意；霜、雪花是水蒸气遇冷放热凝华而成的，C、D不符合题意。
11.（2分）（2017•临沂）关于平面镜成像特点及其实验探究，下列说法正确的是A.使用光屏是为了验证平面镜所成像的虚实B.将蜡烛靠近玻璃板的同时像将远离玻璃板C.做多次试验获得多组数据是为了减小误差D.平面镜成像的大小与物体到平面镜的距离有关11、A专题：平面镜成像解析：将光屏放到平面镜后，发现光屏上没有蜡烛的像，验证了平面镜所成像是虚像，A正确；蜡烛靠近玻璃板，像也会靠近玻璃板，像和物体到镜面的距离相同，B错误；实验中多次移动蜡烛的位置，是为了得到普遍结论，避免结论的偶然性，C错误；平面镜成的像的大小与物体的大小相等，与物体的镜面的距离无关，D错误。
12.（2分）（2017•临沂）右图是既能吹冷风又能吹热风的某品牌电吹风，小明设计的改电吹风的简化电路图，其中最合理的是12、D专题：电路设计解析：所谓吹冷风是说只让电动机工作，而电热丝不工作，吹热风指的是电动机和电热丝同时工作，故D是正确的；A中可以让电热丝工作，电吹风只发热，但无风，也可以吹热风，但不能吹冷风；B中电动机和电热丝只能同时工作，吹热风；C中可以只发热，或吹热风，不能吹冷风。
13、（2分）（2017•临沂）小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是A.小灯泡并联，电压表测电源电压B.小灯泡串联，电压表测L2的电压C.若灯L1短路，则电压表示数为零D.若灯L2短路，则电压表示数为3V13、B专题：电流与电路；电压与电阻解析：在观察电路的连接时，可以直接拆掉电压表，电流表视为一根导线，在观察电路，就简单了。
本题中拆去电压表，可以看到电流只有一条路径，所以两灯泡串联；电压表并联在L2两端测L2的电压；B正确，A错误；电压表测量的是L2的电压，所以灯L1短路，则电压都加到L2两端，电压表示数为3V，若灯L2短路，则电压表示数为零，C、D错误。
14、（2分）（2017•临沂）关于下图所示实验的说法，错误的是A.试管口出现的白雾是液化的结果B.该实验基本能反映热机的工作原理C.木塞冲出的过程机械能转化为内能D.该实验可以说明做功能改变物体的内能14、C专题：内能；热机解析：试管口出现的白雾是试管内的水蒸气对木塞做功时内能减小，温度降低后液化形成的，A正确，不符合题意；水蒸气对木塞做功将内能转化为机械能，这是热机的工作原理，B、D正确，不符合题意；C错误，符合题意。
15、（2分）（2017•临沂）以下是小明所做物理笔记的摘抄，其中错误的是A.物体运动速度改变时，不一定受到力的作用B.热气球静止在空中时，其所受浮力等于重力C.使用弹簧测力计前，要检查指针是否与零刻度线对齐D.无论用何种方式提高机械效率，都不能使其达到100％15、A专题：力；力与运动；机械效率解析：物体不受力将保持静止状态或匀速直线运动状态，物体运动速度改变，一定受到力的作用，A错误；热气球静止在空中时，受到的重力和浮力为平衡力，平衡力大小相等，B正确；使用弹簧测力计前，要检查指针是否与零刻度线对齐，否则要调零，C 正确；使用何种机械，都会存在额外功，无论怎么提高机械效率，都不能使其达到100％，D正确。
16.（2分）（2017•临沂）临沂的城市公共自行车（如右图）已经遍及市区的各个地方，解决了群众出行“最后一公里”问题，下列有关公共自行车的说法，正确的是A.车坐宽大柔软是为了增大对人体的压强B.轮胎的花纹是为了减小车轮与地面的摩擦C.用车闸刹车时，车闸相当于一个费力杠杆D.骑自行车匀速下坡时，阻力对自行车做功16、D专题：压强；摩擦力；简单机械；机械能及其转化解析：车坐宽大柔软是为了减小对人体的压强，A错；轮胎的花纹是为了增大车轮与地面的摩擦，B错；用车闸刹车时，动力臂大于阻力臂，相当于一个省力杠杆，C错；骑自行车下坡时，如果没有阻力，根据机械能守恒，速度应该越来越大，但题目中是匀速下坡，一定有阻力对自行车做功，D 正确。
17、（2分）（2017•临沂）右图是电阻甲和乙的图像，U I -小明对图像信息做出的判断，正确的是A.当甲两端电压为0.5V 时，通过它的电流为0.3AB.当乙两端电压为2.5V 时，其电阻值为10ΩC.将甲和乙串联，若电流为0.3A ，则它们两端的电压为2VD.将甲和乙并联，若电压为1V ，则它们的干路电流为0.4A17、C专题：欧姆定律解析：通过看图可知，当甲两端电压为0.5V 时，通过它的电流为0.1A ，A 错误；当乙两端电压为2.5V 时，通过它的电流为0.5A ，根据计算得知，其电阻值为5Ω，RU I =B 错误；甲和乙串联，电流为0.3A 时，甲两端的电压为1.5V ，乙两端的电压为0.5V,则它们两端的电压为2V,C 正确；甲和乙并联，电压为1V 时，甲的电流为0.2A ，乙的电流为0.4A,则它们的干路电流为0.6A ；D 错误。
2017中考物理答案
2017年临沂市初中学生学业考试试题物理参考答案及评分标准一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）二、填空题（每空1分，共18分）21.（1）2.26（2.24-2.28均可） （2）2017.622. 惯性 静止 可再生 23.晶体 4 变大（或增大等）24.（1）折射 （2）永不停息地做无规则运动（或无规则运动或热运动） （3）减小 25. 负 横截面积 4110⨯（或410或10000） 26. 3 0.227. 等于 51.0310⨯（或103000） 三、实验题（第28题4分，第29题4分，第30题5分，第31题5分，第32题6分，共24分）28.（1）如下图 （2）如下图 （3）如下图 （4）如下图评分标准：（1）中不写“G ”的不扣分；（3）中力臂画成实线或不标注垂直符号的均不扣分。
29.（1）A （2）左 （3）凹 （4）A30.（1）取相同质量的水和煤油（表达意思相同即可得分） （2）等于 （3）98 32.110⨯（或2100） （4）5610⨯（或600000）31.（1）左 （2）取下最小的砝码后调节游码（表达意思相同即可得分） （3）52.6 （4）2.63 （5）A32.（1）（2）小灯泡开路（或小灯泡断路或小灯泡接触不良） （3）0.24 （4）否 （5）0.65 （6）不能四、计算题（每题9分，共18分） 33.解（1）公交车的平均速度800m10m/s 80ss v t === （2分） （2）公交车的总重力452.810kg 10N/kg 2.810N G mg ==⨯⨯=⨯ （1分）公交车对水平路面的压强55422.810N5.610Pa 1050010mF p S -⨯===⨯⨯⨯ （2分） （3）第一种解法： 由WP t=得：发动机所做的功 572.810W 80s 2.2410J W Pt ==⨯⨯=⨯ （1分）由W Fs =得，公交车所受总阻力742.2410J2.810N 800mW F F s ⨯====⨯阻牵 （1分）公交车受到的滚动阻力4320%20% 2.810N=5.610N F F ==⨯⨯⨯阻滚 （1分）车轮的滚动阻力系数355.610N0.022.810NF fG ⨯===⨯滚（1分）第二种解法： 由W Fs P Fv t t===得，公交车所受总阻力 542.810W 2.810N 10m/sP F F v ⨯====⨯阻牵 （2分）公交车受到的滚动阻力4320%20% 2.810N=5.610N F F ==⨯⨯⨯阻滚 （1分）车轮的滚动阻力系数355.610N0.022.810NF fG ⨯===⨯滚（1分）评分标准：公式和结果各占一半的分，本题总分中的0.5分舍掉。
山东省临沂市2017中考物理试题含答案(含解析)-真题
秘密★启用前试卷类型：A2017年临沂市初中学业水平考试试题物理注意事项：1.本试卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，共10页，满分100分，考试时间90分钟，答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在试卷和答题卡规定的位置，考试结束后，将本试卷和答题卡一并交回。
2.答题注意事项见答题卡，答在本试卷上不得分。
第Ⅰ卷（选择题共40分）一、选择题（每题所列出的四个选项中，只有一项符号题目要求，每题2分，共40分）1.（2分）（2017•临沂）2017年1月18日，我国发射的世界首颗量子卫星“墨子号”正式交付用户单位使用，“墨子号”与地面控制系统交流靠的是A.次声波B.射线C.红外线D.电磁波1、D专题：信息的传递解析：次声波属于声，声的传播需要介质，不能再真空中传播；“墨子号”与地面控制系统交流靠的是电磁波中的微波。
2.（2分）（2017•临沂）下列四幅图片与其对应的说法，正确的是A.甲图摩托车的消音器是在传播过程中减弱噪声的B.乙图蝙蝠的导航系统在太空中依然可以发挥作用C.丙图正在发声的音叉把小球反复弹开，说明发声的音叉在振动D.丁图自制橡皮筋吉他的橡皮筋绷紧程度相同时，细的橡皮筋是低音弦2.C专题：声解析：摩托车的消音器是在声处减弱的，A错；蝙蝠的导航系统用的是超声波，超声波不能在太空中传播，所以蝙蝠的导航系统在太空中不能发挥作用，B错；正在发声的音叉把小球反复弹开，说明发声的音叉在振动，C正确；振动的发声体发出的音调往往不同，细的、短的、绷紧的物体振动的快，频率大，音调高，长的、粗的、松的物体振动的慢，频率小，音调低，D错误。
3.（2分）（2017•临沂）下列与光现象有关的说法中，正确的是（）A.海市蜃楼是光的反射现象B.影子是光沿直线传播形成的C.光污染是因为漫发射造成的D.照相机拍照时所成的像是虚像3.B专题：光现象；光的直线传播，光的发射；光的折射；凸透镜成像的规律解析：海市蜃楼是光的折射现象，A错；影子是光沿直线传播形成的，B对；光污染是因为发生镜面反射，光线太强造成的造成的，C错；照相机拍照时所成的像是倒立缩小的实像，能用光屏承接，D错。
{3套试卷汇总}2017-2018临沂市中考学业质量监测物理试题
中考物理模拟试卷一、选择题1．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻，电源电压不变．当闭合开关S，A板上受到的压力F改变时，电流表和电压表示数会发生变化，下列描述正确的是A．压力F增大时，电流表示数增大，电压表示数减小B．压力F增大时，电流表示数减小，电压表示数减小C．压力F减小时，电流表示数增大，电压表示数减小D．压力F减小时，电流表示数减小，电压表示数减小【答案】C【解析】由电路图可知，R1、R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；AB．压力F增大时，R2接入电路的电阻变大，电路中的总电阻变大，由I=UR可知电路中的电流变小，即电流表的示数变小；∵U=IR，∴定值电阻R1两端的电压变小，∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变大，即电压表的示数变大，故AB错误；CD．压力F减小时，R2接入电路的电阻变小，电路中的总电阻变小，由I=UR可知电路中的电流变大，即电流表的示数变大；∵U=IR，∴定值电阻R1两端的电压变大，∵串联电路总电压等于各分电压之和，∴滑动变阻器两端的电压变小，即电压表的示数变小，故C正确，D错误．2．下列关于导体电阻的说法中，正确的是A．粗导线的电阻一定比细导线的电阻小B．导体中没有电流通过，导体就没有电阻C．一根金属丝被均匀拉长后，它的电阻变大D．电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零【答案】C【解析】A、导体的电阻与导体的材料、长度和横截面积有关，只比较导线的粗细无法确定电阻的大小，故A错误；B、电阻是导体对电流的阻碍作用，是导体本身的一种属性；其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关，故B错误；C、金属丝被均匀拉长后，长度变长，横截面积变小，电阻变大，故C正确；D、电阻是导体的一种属性，其大小除与导体的材料、长度、横截面积有关外，还受温度影响，当温度足够低时，电阻会变为零，成为超导体，故D错误。

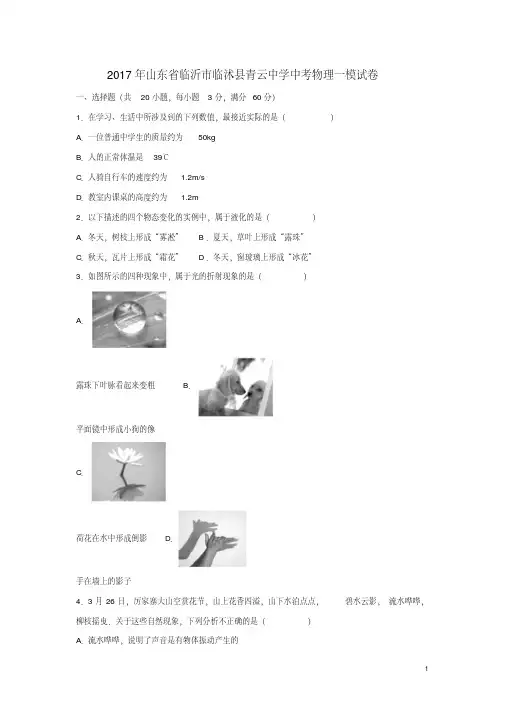

山东省临沂市临沭县2017年中考物理一模试卷(含解析)
