钻孔灌注桩施工工艺流程图(后压浆)
探析甬江特大桥钻孔桩桩端后压浆施工技术
探析甬江特大桥钻孔桩桩端后压浆施工技术1 工程概况甬江特大桥位于浙江省宁波市，主桥为铁路大跨度钢箱混合梁斜拉桥，索塔设计为钻石型，全高177.91m。
主跨以468m钢箱混合梁跨越甬江，孔跨布置为（54+50+50+66+468+66+50+50+54）m。
甬江左线特大桥主塔基础采用3m大直径钻孔灌注桩，桩长132.5m，桩基钢筋笼长134.7m。
钢筋笼采用Φ28mm主筋，上部47m为双层三筋布置，下部87.7m为单层双筋布置，主筋间距14.11cm，为减少接头数量，该钢筋笼单节采用长度为12m的主筋制作，从上至下共分11个节段，总重110t。
主筋采用直螺纹套筒连接，前七节钢筋笼接头为126个/节，后四节为189个/节。
索塔基礎采用24根Φ3.0m钻孔灌注桩，桩顶标高-4.5m，桩底标高-137m，桩长132.5m，顺桥向四排，横桥向六排，纵向桩中心距7.2m，横向桩中心距6.7m，孔深139.5m，单根桩混凝土量达933m3。
图1-1 主桥三维图2 工程地质桥址处地质结构复杂，表层为第四系杂填土（Q4ml）、第四系全新统海积（Q4m）黏性土和淤泥质黏性土，其下为第四系上更新统冲海积（Q3al+ml）黏性土和冲洪积（Q3al+pl）砂类土，下伏基岩为白垩系下统馆头组（K1g）泥质粉砂岩、燕山晚期火山岩玄武玢岩（Y）及燕山晚期前火山岩（λΠγ4）流纹斑岩。
桩基础地址剖面图如下图2-1所示。
图2-1主桥索塔桩基础地质剖面图3 桩端循环后压浆技术近年来，后压浆技术广泛应用于大型桥梁的长大直径钻孔灌注桩施工中。
甬江左线特大桥为国内最大跨度铁路斜拉桥，为解决主塔基础的承载力和沉降问题，国内铁路斜拉桥首次采用桩端循环后压浆施工技术。
3.1桩端循环后压浆原理桩端循环后压浆技术指在钻孔桩施工完毕，桩身检测合格后，通过预埋在桩身的注浆管形成循环回路，利用压力作用，经预留注浆装置向桩端地层均匀地注入能固化的水泥浆液。
钻孔灌注桩的后压浆技术
注浆时间宜在混凝土初凝（7~15天左右）后进行。过早，会破坏桩体本身；过晚，不容易打开注浆通道。 成桩后至灌浆前，应进行压水试验，以疏通注浆通道，即进行开塞，提高桩底可灌性。 压水开塞一般用清水，按2~3级压力逐级进行，压水量一般控制在0.6m3，开塞压力一般小于8MPa。
浆液浓度
稀浆（水灰比0.8：1），渗透力强，便于加固预定范围周边地带 中等浓度浆液（水灰比0.6；1），加固预定范围的核心部分，起充填、压实、挤密作用 浓浆（水灰比0.4：1），对已注浆体起脱水作用，最后注入浓浆可掺加减水剂（木钙）、固化膨胀剂（UEA）和早强剂（石膏） 一般是先稀后浓，即水灰比从0.6 0.4。
3.5 桩端后注浆工艺技术
注浆管置与制作 桩开始注浆时间 压水试验(开塞) 初注 注浆量 注浆压力 浆液浓度（水灰比） 注浆节奏 注浆次序 注浆后的保养龄期 桩身强度设计
注浆管设置与制作
注浆管采用Φ30mm~Φ50mm钢管 用榔头将钢管底端砸成尖形开口 距底端30mm左右钻若干小孔，并在小孔放图钉（单向阀作用），再用绝缘胶布加胶带包裹 钢管可作为钢筋笼的一根主筋，用丝扣连接或者外加短套管电焊
注浆后龄期保养
一般要保养20天以上。
桩身强度设计
桩端阻力和侧阻力因注浆而显著提高，因此设计中应相应提高桩身强度，并按《建筑桩基技术规范》验算，避免桩身强度先于土阻力破坏而使注浆失效。后注浆桩的混凝土强度等级一般应较普通桩提高1—3个等级，常用C30～C40。
3.6 注浆效果检测
由于桩端后注浆属于地下隐蔽工程，对其进行完整的注浆效果检测难度较大。 除了在注浆过程中严格遵守注浆规程外，对其注浆效果检测一般是对注浆桩抽样进行静载荷试验，并与未注浆桩进行对比。对深度不大的桩，也可以采取钻芯取样的方法。
超长、超大直径钻孔灌注桩施工工法(最终)
超长、超大直径钻孔灌注桩施工工法一、前言钻孔灌注桩是桥梁建设上常用的一种深基础形式。
近年来我国桥梁事业发展迅速，新建桥梁的跨径越来越大、结构越来越复杂，钻孔灌注桩的长度也就越来越长、直径也就越来越大。
中港第二航务工程局承建的苏通大桥C1标主4号墩由131根钻孔灌注桩组成，桩长均为120m，桩径～2.85m，为目前世界上最大的桥梁群桩基础。
为了促进该施工方法在我国类似桥梁工程项目中推广使用，根据苏通大桥施工经验与实践，特编制该工法。
该工法内容主要包括钻孔平台搭设、钻孔桩成孔工艺（钻机选型、泥浆的选用配置、成孔参数的选择）以及成桩工艺（水下砼的配制及浇注工艺），其中钻孔平台搭设工艺曾获2004年武汉市职工创新一等奖。
二、工法特点1、采用结构护筒直接作为钻孔平台的承重结构。
2、采用了振动锤以及移动式导向架打设钢护筒。
3、钻孔处多为粉沙、细沙、中粗沙及沙砾层等易坍孔地层，施工选用了大功率钻机成孔、优质PHP护壁泥浆。
4、钢筋笼采用镦粗直螺纹接头，并于后场同槽预制，采用大型浮吊大节段吊装。
5、桩基采用桩底后压浆技术。
三、使用范围适用于采用钻孔灌注桩（地质以砂层为主）为基础的特大桥桩基施工。
四、工艺原理钻孔桩施工工法主要分两部分：其一主要说明钻孔平台的搭设工法，其二介绍钻孔灌注桩的成孔、成桩以及桩底后压浆工艺。
五、施工工艺（一）、工艺流程1、传统钢管桩施工平台搭设工艺流程图传统钢管桩施工平台搭设工艺流程2、采用钢护筒作为承重结构的钻孔平台搭设工艺流程图采用钢护筒作为承重结构的钻孔平台搭设工艺流程3、钻孔灌注桩施工工艺流程图钻孔桩施工流程图4、桩底后压浆流程施工准备注浆管安装钻孔桩砼浇筑注浆管开塞洗孔、初注控制注浆压力和注浆量，记录最大压效果检查图桩底后压浆施工流程图（二）、施工要点1、传统钢管桩施工平台搭设施工要点①钢管桩施工a、钢管桩制作、运输钢管桩均按设计规格拼装成整桩，按沉放顺序分批加工制作，出厂检验合格后，用驳船运输至施工现场。
钻孔灌注桩后压浆施工工艺流程
钻孔灌注桩后压浆施工工艺流程一、主要施工方法本工程的桩基采用钻孔灌注后压浆法施工，钻孔灌注桩“后压浆技术”能更大限度地节约桩基成本。
钻孔灌注桩后压浆法施工工艺流程图（1）测量定桩位根据桩位平面图进行内业计算，算出每一承台的角桩（边）坐标，用全站仪放出角（边）桩桩位，其余桩采用50m 钢尺和麻线根据桩与轴线、桩与桩之间的关系测放桩位，并随即插上标志桩。
报监理复核验收合格后进入下道工序施工。
桩位测放采用中心点位法，并在护筒埋设完毕后作好复验工作，以护筒中心偏差作为验收依据，如发现不符合要求则重新埋设。
（2）护筒制作与埋设护筒用4～8mm 的钢板制作，其内径大于桩径100mm，上部开设两个溢浆口，并高出地面0.3m。
当钻孔内有承压水时，应高于稳定后的承压水位2.0m 以上。
护筒埋设位置准确，护筒内中心线与桩位中心线重合，平面误差控制在50mm 以内，竖直线倾斜不大于1%。
护筒埋置深度一般为2～4.0m。
护筒周边填粘土并分层夯实，防止漏水，并保证护筒内的水位稳定，高出孔内水位1.5m 以上。
（3）钻机就位施钻前钻机要平整、稳固的就位于桩孔处，保证钻具与桩位对中，偏差控制在小于20mm 以内的范围；支撑点支垫牢固，用水准仪或水平尺抄平，保证钻机平整度，做好控制标高标志。
（4）泥浆制备施工前应制备出足够的泥浆。
泥浆制备选用膨润土、碱、CMC 拌制而成。
施工过程中经常对孔内泥浆取样检测，对不符合要求的泥浆及时进行调配合格后进行置换，直到符合要求为止。
泥浆按配合比投料，用搅拌机搅拌，输送到泥浆池内备用。
现场同时施工桩基数量多，且场地紧张，储蓄池中废料需用泥浆车每天进行清运。
（5）钻孔钻孔前详细记录钻杆的长度，并用红色油漆作出明显标志。
钻孔作业分班连续作业，并详细填写钻孔施工记录，经常对泥浆进行检测，注意地层变化；在地层变化处抽取渣样，判明地层情况并与地质剖面图比较，如实写入钻孔施工记录。
（6）检孔用检孔器下放到孔底以检查孔径、孔深、孔斜，保证成孔符合设计及施工规范要求，经监理检测验收合格后方可进入下道工序。
钻孔灌注桩—压力灌浆施工工艺及操作要点
钻孔灌注桩—压力灌浆施工工艺及操作要点：（一）、工艺流程：机械就位→前方木点距离定桩位→埋设护筒→钻孔→清孔→安放钢筋笼，桩端压力灌浆装置的绑扎固定→安装导管、漏斗→灌注砼→拆除导管和漏斗，拨出护筒→机械移位进入下一根桩施工→达到压力灌浆龄期后进行高压注浆。
（二）、操作要点如下：１、机械就位安装：本机械就位采用“自牵法”，要求场地平坦、实在。
就位时机械前后轴用两根250×250×4000MM 的方木顺机向垫高，轮胎悬空，让方木承受整个机体重量，并找平、安稳。
四条拉线按45°角对称拉紧，地锚埋入地下一米处夯实，机械带有撑杆的用撑杆支撑。
２、前方木点距离定位及埋设护筒：埋设护筒时孔位桩要挖掉，在前方木上有2个固定不变的小铁钉，钻机就位后。
用钢尺量桩位点到两铁钉的距离，作以记录。
然后按护筒直径加20cm以孔桩为圆心就地划圆作为开挖护筒坑范围。
坑挖好后用机械将护筒吊入坑内，两点距离交点与护筒中心对正落地安稳，护筒外围10cm空隙用粘土分层夯实。
此时，校正钻机主绳与交点同心，若不同心，需调整机械到同心为止。
在施工中，根据记录数据随时检查桩位是否偏移，发生偏移，及时校正。
３、钻孔：开机前护筒内填入适量粘土并加水，使开机就能造出泥浆护壁和护筒连成整体，否则，护筒下口处易出现塌方。
刚开钻应低冲程，慢进尺，使孔口形成圆滑，密实，直顺状态，这样既可控制孔口塌方，也可起导向作用，当钻头全部进入护筒后再正常钻进。
钻孔过程中，遇到软硬变化的地层，应低冲程，慢进尺，防止出现斜孔。
钻进中，要勤打勤抽，使钻头经常冲击新的原始地层，这样既减小机械负荷，又可加快进尺，严禁“大松绳”和打空锤。
钻孔时，如系粘土、亚砂土地层，应勤打勤松绳，不可大松绳、快进尺，防止出现斜孔；如系砂、砾石地层，应填些粘土，勤打勤抽渣，这样可加快进度，也能将钻渣抽净；如系流砂层，应将泥浆比重加大到1.4左右。
钻孔和抽渣过程中，要勤加压力水，使孔内水位经常保持在护筒口以下0.3m处,并视地质情况适时调整泥浆比重。
后压浆钻孔灌注桩施工工艺

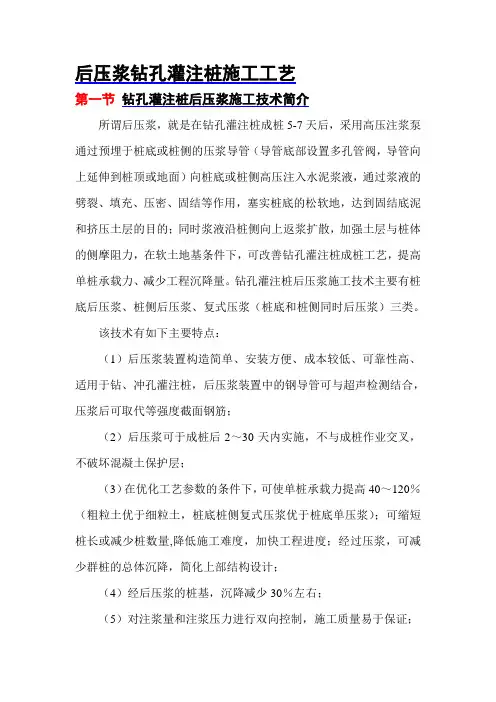

后压浆钻孔灌注桩施工工艺第一节钻孔灌注桩后压浆施工技术简介所谓后压浆，就是在钻孔灌注桩成桩5-7天后，采用高压注浆泵通过预埋于桩底或桩侧的压浆导管（导管底部设置多孔管阀，导管向上延伸到桩顶或地面）向桩底或桩侧高压注入水泥浆液，通过浆液的劈裂、填充、压密、固结等作用，塞实桩底的松软地，达到固结底泥和挤压土层的目的；同时浆液沿桩侧向上返浆扩散，加强土层与桩体的侧摩阻力，在软土地基条件下，可改善钻孔灌注桩成桩工艺，提高单桩承载力、减少工程沉降量。
钻孔灌注桩后压浆施工技术主要有桩底后压浆、桩侧后压浆、复式压浆（桩底和桩侧同时后压浆）三类。
该技术有如下主要特点：（1）后压浆装置构造简单、安装方便、成本较低、可靠性高、适用于钻、冲孔灌注桩，后压浆装置中的钢导管可与超声检测结合，压浆后可取代等强度截面钢筋；（2）后压浆可于成桩后2～30天内实施，不与成桩作业交叉，不破坏混凝土保护层；（3）在优化工艺参数的条件下，可使单桩承载力提高40～120％（粗粒土优于细粒土，桩底桩侧复式压浆优于桩底单压浆）；可缩短桩长或减少桩数量,降低施工难度，加快工程进度；经过压浆，可减少群桩的总体沉降，简化上部结构设计；（4）经后压浆的桩基，沉降减少30％左右；（5）对注浆量和注浆压力进行双向控制，施工质量易于保证；（6）噪音小，速度快，效益高。
其主要作用机理如下：（1）高压注入的水泥浆液在桩周土中渗透至一定程度后，剩余浆液沿桩周孔壁上返，从而弥补、填充成桩中留下的缺陷，以提高桩身质量。
（2）后压浆液可改善和根除循环介质（泥浆）形成的桩与桩周土间的泥皮和孔底沉渣，密实周围土体，恢复被扰动和软化的松散土体强度和内聚力，这是后压浆技术提高钻孔灌注桩效能的最主要机理。
因后压浆液可使浆液填充土颗粒间孔隙，从而改变桩间土的孔隙度和饱满度，增强土的物理性能，且浆液的渗入可使土颗粒间的胶结力明显增强，加强了土体的颗粒骨架，使土体具备更坚实的结构。
钻孔灌注桩后压浆桩施工方法
一、钻孔灌注桩后压浆桩施工方法（一）定位放线：首先进行场地的平整硬化，在不受桩基施工影响处设置桩基轴线的定位点和水准点，确定桩位。
成孔前，会同有关部门进行复核测量基线、水准基点及桩位，确保准确无误。
根据提供的规划红线与边轴关系定出施工桩位基准轴线，会同监理组织验收，并做好基准点的保护措施，直至竣工验收。
根据桩位控制轴线的基准点，按设计图所示尺寸逐一放桩位，桩位之间尺寸仔细复核以防出错。
定好桩位后，先在桩位控制圆外侧弹出桩位十字线以便控制桩位。
测量放样的仪器设备必须经过检验合格后方能使用。
（二）埋设护筒：为防止钻进施工中护筒外圈返浆造成塌孔和护筒脱落，护筒要埋入自然地面以下1.0m （粘性土）或1.5m（砂土），高出自然地面2m。
护孔内径比设计桩径大1mm ，其中心与桩位中心线偏差不得大于20mm，护筒其垂直度偏差小于1/150钻孔开始前埋设护筒，以保证钻机沿桩位垂直方向顺利工作，同时保护孔和提高桩孔内的泥浆水头，施工期间护桶内的泥浆面高出地下水位1.5m以上。
护筒用8mm厚的钢板制作，角钢加固，护筒内径比桩身设计直径大1mm。
护筒埋设牢固密实，在护筒与坑壁之间用粘土分层夯实，以防漏水。
护筒设二个溢浆孔，便于泥浆溢出流回泥浆池，进行回收和循环。
（三）钻机就位：钻机就位后，底座必须用水平尺打好水平，达到平整、稳固，以确保钻进中不发生倾斜和移动；转盘中心与桩位中心的允许偏差小于20mm，转盘在四个方向上的水平度误差小于1/3,施工过程中用精密水准仪测量控制水平误差。
（四）成孔施工：钻机钻进开孔时，为防止桩径超径，轻压慢转，达到护筒底下4m时再加速；在易缩颈的粘土层中钻进时，要配合复钻；粉砂中钻进，中压慢转，并加大泵量，在有倾斜状的软硬土层交接处，吊住钻杆，严格控制进尺速度，防止桩孔倾斜。
在发生斜孔、弯孔、缩孔和塌孔或沿护筒周围冒浆以及地面沉陷等情况时，立即停止钻进，针对不同情况采取相应措施后方可继续施工。
基础桩、抗拔桩施工方案
1.1基础桩、抗拔桩施工1.1.1施工方法及流程本工程施工拟采用旋挖钻孔工艺成孔、水下灌注砼成桩。
旋挖工艺钻孔具有施工速度快，钻孔垂直度精度高，自动化程度高，不使用电力等特点。
同时该工艺泥浆用量少，钻孔出土主要以渣土形式存放，便于清除运输，与其它钻孔工艺比较可以节约大量的泥浆运费，有利于环境保护。
施工工艺总流程如下：深的木桩签字认证后，方可施工。
在施工作业面以外布置控制桩，以便对桩位进行复核。
（4）地下障碍物处理施工前要求业主提供施工场地地下管线详图，包括雨污水管道，上下水管道，煤气管道，电信管道，场地内是否有人防，旧楼房基础，发现不明管线后向现场工程师汇报，请到现场了解情况，得到允许后才能处理。
暂时不能处理的障碍物，请设计和甲方驻地工程师协调。
（5）埋设护筒钻孔前应在测定的桩位，准确埋设护筒，护筒高2.0～3.0m，并确保护筒底端坐在原状土层。
准确固定钻孔位置，隔离地面水，稳定孔口土和保护孔壁不塌，以利钻孔工作进行。
采用钢护筒，护筒直径大于设计桩径10cm，护筒顶标高应高于工作面20～30cm，并确保护筒壁与水平面垂直。
护筒定位时应先对桩位进行复核，然后以桩位为中心，定出相互垂直的十字控制桩线，并作十字栓点控制，挖护筒孔位，吊放入护筒，同时用十字线校正护筒中心及桩位单位，使之重合一致，并保证其护筒中心位置与桩中心偏差小于2cm。
2旋挖钻机护壁泥浆为根据现场成孔情况，如塌孔较为严重，为保证成孔质量，则考虑采用现场配制旋挖钻机钻进泥浆的施工方法。
（1）泥浆材料的选定水：取用自来水；膨润土：钠膨润土或粘土；纯碱：食用碱羟甲基纤维素CMC，易溶高粘。
（2）泥浆性能指标3施工桩长确认施工应仔细分析桩所处勘察剖面位置，对设计的桩长进行核实，以确保设计要求的深度。
1.1.3基础桩、抗拔桩成孔1 钻孔施工（1）施工顺序为防止桩之间施工时窜孔，桩基施工时采取间隔施工顺序。
相邻两钻孔施工时距离不小于四倍桩径，或最少时间间隔不小于24小时。
