艾默生开关电源整流模块有电压显示,但无输出电流故障案例分析
艾默生直流屏常见问题处理
E原因分析： 原因分析：
电池由均充转浮充可以按照以下条件转出：
均稳均均小小
STOP
稳均稳稳均稳
小试均均稳小小
STOP
根据上图所示，转浮充的两个条件是：①均充保护时间到 ，②达到小电流均充电流开始计时，达到设置的延时时间 。如果后者条件没有到达，达到第一个条件才转，如果达 到第二个条件，不论条件1是否达到，均转浮充。
I原因分析： 原因分析：
电池电流或者负载电流分别由对应的霍尔传感器检测送到 配电监控盒进行A/D变换，再由监控模块显示。如下图：
霍霍霍互互 配试监监配 监监监监
正正
问问负问
导致电流采样异常原因如下： 霍尔传感器供电电源不对，无法正常进行采样； 霍尔传感器零点和增益调整不当； 配电监控板问题； 监控模块中电流系数设置不对； 霍尔传感器安装错误。
C解决办法： 解决办法：
处理方法针对原因1，更换模块； 针对原因2，进行如下处理： 1、改回原来的设置，重新开启充电模块和监控模块； 2、如果属于不当的设置，请按照以下方法处理： 关断充电模块，逆时针将充电模块的面板的电位器调 整到最小； 开启充电模块，此时充电模块可能出现保护的现象， 正常； • 顺时针调整充电模块面板的电位器，调整到模块的要求 输出电压。
B解决办法： 解决办法：
模块输出欠压：测量模块的直流输出，观察是否模块输出电压低于 99V或者198V（分别对应110V和220V充电模块），如果属于模块输出 电压实际低于上述值的话，请进行以下确认： 1、模块是否工作于手动状态且充电模块面板的电压调节电位器处于 调整的边缘状态，导致模块的输出整定电压低于模块的最低输出电压 而处于保护状态； 2、检查模块是否处于限流状态，这种情况特别在：电池放电过亏（ 电池电压低于99V或者198V）、模块数量很少的情况下容易发生。
艾默生分立式开关电源限流输出应急处理措施
艾默生分立式开关电源系统监控模块故障造成整流模块限流或无输出情况的应急处理措施一、艾默生分立式开关电源的电池管理限流控制逻辑1、限流的前提条件：电池充电电流超过监控单元所设定的充电限流点。
2、如果出现直流欠压告警，则不继续限流，保护性转浮充，并放开限流点。
3、如果出现电池熔断器断告警，则不继续限流，保护性转浮充，并放开限流点。
4、如果出现直流屏通信中断告警，则不继续限流，保护性转浮充，并放开限流点。
因此，艾默生分立式开关电源系统不会因为直流屏负载电流、电池电流错误显示为0，或电池熔断器断误告警等故障造成整流模块限流而导致直流欠压的情况出现。
二、艾默生100A整流模块的限流控制逻辑1、新型R48-5800整流模块：当整流模块已经在限流状态下，若监控模块故障，或者监控模块断电，新型R48-5800整流模块在5分钟之后会自动恢复为缺省输出方式，即：输出53.5V，放开限流点；当整流模块不在限流状态，若监控模块故障，或者监控模块断电，系统保持限流放开状态。
2、老型号的100A整流模块：当整流模块已经在限流状态时，若监控模块故障，或者监控模块断电，需断开整流模块交流输入电，复位后重启，即可恢复缺省输出方式，即：输出53.5V，放开限流点；当整流模块不在限流状态，若监控模块故障，或者监控模块断电，系统保持限流放开状态。
三、监控模块故障造成整流模块限流或无输出情况的应急处理措施当电源系统监控模块故障，或因一些其他因素导致在市电正常情况下，造成整流模块误限流或无输出的情况，对于不同型号电源系统的应急处理措施如下：1、Netsure801电源系统：立即把监控模块断电，大约五分钟之后，所有整流模块可恢复正常输出。
再更换新监控模块，或排除其他故障因素。
2、PS481000/100、PS481000-2/100、PS481000-5/100电源系统：立即把监控模块断电，切断所有整流模块的交流输入电源，待整流模块全部复位后，合上所有整流模块的交流输入断路器，则所有整流模块可恢复正常输出。
开关电源始终无输出
开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1）．开关管集电极未得到足够的工作电压。
2）．开关管基极未得到启动电压。
3）．开关管正反馈电路元件失效。
2。
检修方法与步骤1）．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。
2）．测开关管b极电压或者在关机瞬间，用指针万用表R x1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，是启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1）．开关电源因故造成输出电压过高而引起保护停振。
2）．负载过流而引起过流保护动作。
3）．保护电路本身误动作。
4）．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1）．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查(后面将专门讲述)。
艾默生开关电源故障代码及处理流程
该告警指电池1熔断器或电池2熔断器已断开。 该告警的原因可能是过载、短路、手动切断或告警电路出错。 电池1支路断、电池2支 1. 检查相关电池分路的电压。倘若该电池的电压和电源系统的电压相同，则该告警电路有故障。请查询该告警电路的故障原 路断 因。 2. 倘若电压不一样，则说明空开已经断开，查找故障原因并予以排除。 电池保护 1．检查市电是否停电，电池电压下降到“电池保护电压”设定值以下或放电时间达到“电池保护时间”设定值。 2．是否手动控制电池保护 该告警通常表示模块N的输出电压高于设定值，因此被自动关闭。 此时，整流模块上的红色发光二极管亮。 1.断开整流模块的交流输入然后再打开交流输入来重启动该整流模块； 2.倘若整流模块仍然有告警“整流模块故障”，则更换该整流模块。 该告警指整流模块N内部有故障。该整流模块上的黄色发光二极管亮可指示该告警。 如果检查输入电压正常，则原因之一可能是整流模块内部温度过高。 1. 检查整流模块的风扇是否运行； 2. 倘若整流模块的风扇处于静止状态，断开整流模块的交流输入，然后再重启动整流模块，若风扇还是处于静止状态则更换 该风扇； 3、倘若风扇仍在运行，则确认系统通风是否顺畅（模块风道为前进风，后上出风）。 4、若上述处理措施还是无法消除“模块保护”，则更换该整流模块。 检查整流模块的风扇是否运行。如果风扇不运行，检查风扇是否被堵住，如被堵住，请清理。如未被堵住或清理后仍无法消 除风扇故障，则更换风扇。 该告警指整流模块和监控模块之间的通信失败或者整流模块内部发生故障。 1. 倘若告警整流模块未发现异常，则检查这个整流模块和电源控制单元之间的通信连接是否正常； 3. 断开整流模块的交流输入，再重启动该整流模块； 4. 倘若该整流模块仍然有告警，则更换该整流模块。 电池房温度超过设定值时触发此告警。原因可能是电池内部故障造成电池过热、电池电压过高或者电池房的温度过高造成的 。 高温对电池有害，可能导致爆炸性和腐蚀性气体的泄露，电池爆炸或电池容量损失。 找出并清除引起电池温度高的因素。 当系统中出现电流测量错误或者接线错误时，监控模块能够检测出整流模块电流总和与电池电流、负载电流之和不一致，如 果已设置允许告警，监控模块会显示此告警信息。这种故障存在潜在的危险，如果出现电流测量错误时，系统的电池管理会 停止充电限流动作，防止电流测量错误导致的模块深度限流。 检查电池电流和负载电流的分流器接线，排除故障。

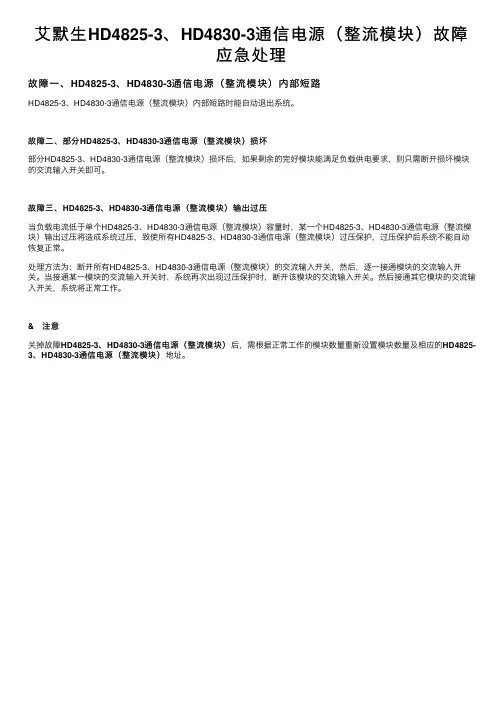

艾默生HD4825-3、HD4830-3通信电源（整流模块）故障应急处理
艾默⽣HD4825-3、HD4830-3通信电源（整流模块）故障
应急处理
故障⼀、HD4825-3、HD4830-3通信电源（整流模块）内部短路
HD4825-3、HD4830-3通信电源（整流模块）内部短路时能⾃动退出系统。
故障⼆、部分HD4825-3、HD4830-3通信电源（整流模块）损坏
部分HD4825-3、HD4830-3通信电源（整流模块）损坏后，如果剩余的完好模块能满⾜负载供电要求，则只需断开损坏模块的交流输⼊开关即可。
故障三、HD4825-3、HD4830-3通信电源（整流模块）输出过压
当负载电流低于单个HD4825-3、HD4830-3通信电源（整流模块）容量时，某⼀个HD4825-3、HD4830-3通信电源（整流模块）输出过压将造成系统过压，致使所有HD4825-3、HD4830-3通信电源（整流模块）过压保护，过压保护后系统不能⾃动恢复正常。
处理⽅法为：断开所有HD4825-3、HD4830-3通信电源（整流模块）的交流输⼊开关，然后，逐⼀接通模块的交流输⼊开关。
当接通某⼀模块的交流输⼊开关时，系统再次出现过压保护时，断开该模块的交流输⼊开关。
然后接通其它模块的交流输⼊开关，系统将正常⼯作。
& 注意
关掉故障HD4825-3、HD4830-3通信电源（整流模块）
通信电源（整流模块）后，需根据正常⼯作的模块数量重新设置模块数量及相应的HD4825-通信电源（整流模块）地址。
3、HD4830-3通信电源（整流模块）。
开关电源故障案例分析与处理
阀孔式密封蓄电池对温度非常敏感，电池电压与环境温度有关，为了能控制蓄电池浮充电压，要求开关电源具有输出电压的温度自动补偿功能（即当电池温度上升时，浮充电流上升，开关电源能自动将浮充电压下降，使浮充电流保持不变）。温度补偿的电压值通常为以环境温度25℃为界，温度每升高或降低1℃，其浮充电压就相应降低或升高（3~4）Mv/只。
一·开关电源均浮充间频繁切换
蓄电池在使用过程中，有时会产生比重、端电压等不均衡情况，为防止这种不均衡扩展成为故障电池，所以要定期履行均衡充电。凡遇下列情况需进行均衡充电：浮充电压有两只以上低于2.18V/只；搁置不用时间超过三个月；全浮充运行达六个月；放电深度超过额定容量的20%。
电池不能长期处于均充状态，该现象很可能吸引过充，从而缩短电池的寿命。均充结束条件则是：均充充电电流小于事先设定值、均充时间达到事先设定值、均充容量达到120%放出容量，只要满足条件之一，结束均充返回浮充状态。
（3）解决措施
调大均浮充切换的电池电流设定值，解决了由于电池充电电流的轻微跳变超过切换的设定值而使开关电源频繁转换的问题。
（4）故障总结Βιβλιοθήκη 电池不能长期处于均充状态，该现象很可能引起过充，从而缩短电池的寿命，这是开关电源参数设定不当导致的一个隐患。
二·开关电源系统浮充状态下实际输出电压于正常设定值不一致
均充功能开启后，均充周期以及均充持续时间的设定应根据实际使用的电池特性（厂家提供）和使用年限状况来定。
（1）故障现象
开关电源整流模块在均浮充间频繁切换，电池总电压从54V变成56.4V,约一分钟后又变成54V，再过几分钟又是56.4V。最多的一天内切换的次数达500次以上。
微机控制高频开关电源柜使用说明书-艾默生
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。
二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。
其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。
变频器开关电源无输出故障分析和检修技巧
变频器开关电源无输出故障分析和检修技巧
变频器的开关电源始终无电压输出是指开关电源各输出端，在按电源开关开机后始终为0V，这种情况一般是由于开关电源未产生震荡所致。
进一步证实的方法是测开关电源100UF/400V电容关机后的电压，若300V之后慢慢下降，则说明开关电源未产生振荡。
开关电源未产生振荡的原因有:
1.开关管集电极未得到足够的工作电压；
2.开关管基极未得到启动电压和相关电路漏电；
3.开关管正反馈元件失效。
判断故障的方法和步骤
检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位，具体方法是测开关管集电极，基极电压，可能有以下几种情况:
1.开关管集电极电压为0V和低于市电1.4倍，开关管没有正常的工作电压，如果有1.4倍的电压，说明开关管集电极具备了正常的工作电压，说明AC220V及整流滤波电路工作正常；
2.开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压，或基极与发射极之间相关元件击穿，应对启动电路和开关管发射极及相关元件进行检查，若电压为0.6~0.7(包括开几瞬间)，说明启动电路和开关管发射极元件正常，若在0.7V以上说明启动电路正常，但开关管发射结或其元件断路或阻值变大；
3.开关管具备导通条件:开关管基极电压为0.6~0.7V，集电极电压大于250V，说明开关管具备了工作条件，故障在正反馈电路，包括正
反馈电阻，电容，续流二极管及开关变压器正反馈绕组及其之间的连接应制板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、问题描述 二、问题分析 三、问题处理 四、优化经验总结
2
一、问题描述
某2.5G节点在监控中心业务台上显示整流模块告警。发现故障后，维护人员迅 速赶到现场，发现现场开关电源上整流模块有电压显示，但无输出电流。 。
3
三、问题分析
故障诊断过程： 经分析整流模块有电压显示，但无输出电流告警的原因可能有以下几方面： 1、监控模块设置不正确造成整流模块失控； 2、整流模块输出电压偏低； 3、整流模块输出部分电路故障。
5
四、优化经验总结
优化经验总结： 发现整流模块有电压显示，但无输出电流告警要第一时间响应，要悉部件功能， 先易后难，分段排除，及时联系相关维护员和厂家人员，及时排查故障隐患点， 缩短障碍历时，减少公司损失。
6
Hale Waihona Puke 流程图如下：4三、问题处理
解决措施：
该故障检查必须在有负载电流输出的情况下进行。 1、检查监控模块的整流模块个数设置与该整流模块实时数据在监控模块“系统管 理”的维护级设置“系统配置”里应正确设置模块个数；在整流模块维护级设置 里应设置模块控制“允许”；监控模块能正确查看和控制整流模块。 2、检查模块带载能力 关掉其它一些整流模块，只留下无电流输出的模块工作时，检查该模块是否有电 流输出。若有输出则判断为输出电压偏低或不均流。对于输出偏低的模块，有条 件的维护人员可以打开整流模块适当调节模块监控CPU板上的电位器R513，可以调 节输出电压。无法解决的更换该模块。 3、检查模块是否故障 将无输出电流的整流模块换到有电流输出的整流模块位置上，开启该模块，检查 是否有电流输出，若仍无电流输出，则判断该模块故障，更换整流模块。或者将 正常的整流模块换到无电流输出的整流模块位置，检查是否依然无电流输出，若 仍无电流输出，则判断模块输出插座问题，更换模块转接板W12C5X1，否则更换 整流模块解决。 经过判断为模块转接板W12C5X1故障，后经联系艾默生维护人员到达现场更换模 块转接板W12C5X1后，故障消除。
