国家开放大学《电工电子技术》期末考试复习题及参考答案
电工电子技术平时作业1答案一、选择题（每小题5分，共40分）题目1图1-1所示的电路中，电流I为（）。
图1-1选择一项：A. ‒5 AB. 5 AC. 2 AD. ‒3 A题目2图1-2所示电路中，电压U ab的数值是（）。
图1-2选择一项：A. 20VB. 10VC. 0VD. 2V题目3图1-3所示的电路中，电流表的正、负接线端用“+”、“‒”号标出，现电流表指针正向偏转，示数为10 A，有关电流、电压方向也表示在图中，则（）。
图1-3选择一项：A. I1=‒10 A，U=6 VB. I1=10 A，U=‒6 VC. I1=10 A，U=12 VD. I1=‒10 A，U=12 V题目4图1-4所示的电路中包含（）条支路，用支路电流法分析该电路，需要列写（）个方程。
图1-4选择一项：A. 5， 3B. 5， 4C. 4， 3D. 4， 4题目5用叠加定理分析电路时，当其中一个电源单独作用时，其他电源应置零，即电压源（）、电流源（）。
选择一项：A. 短路，短路B. 短路，开路C. 开路，短路D. 开路，开路题目6已知电路某元件的电压u和电流i分别为u=10cos（ωt+20°）V，i=5sin（ωt+110°）A，则该元件的性质是（）。
选择一项：A. 电容B. 不确定C. 电阻D. 电感题目7在RLC串联电路中，如果调大电感，则电路（）。
选择一项：A. 性质不变B. 感性增强C. 容性增强D. 呈电阻性题目8在三相电路中，三相对称负载为星形连接，三个线电流均为4A，则中线电流为（）。
选择一项：A. 8AB. 4AC. 0AD. 12A二、判断题（每小题5分，共40分）题目9电路中电流的实际方向是电位降低的方向，可据此来判别电流源或电压源上电流或电压的关联性。
选择一项：对错题目10两种电源模型的等效变换只是对相同的外部电路而言，对电源内部是不等效的。
选择一项：对错题目11基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限制。
选择一项：对错题目12叠加定理是用来分析计算线性电路中的电压、电流和功率的。
选择一项：对错题目13在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考正弦量。
选择一项：对错题目14电感元件具有通高频、阻低频的特性；电容元件具有通低频、阻高频的特性。
选择一项：对错题目15因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。
选择一项：对错题目16由对称三相电路有功功率P=3UPIPcosφ=√3ULILcosφ可知，相位差φ既是相电压和相电流间的相位差，也是线电压和线电流的相位差。
选择一项：对错三、综合题（每小题10分，共20分）图1-5电路中,已知R1=R2=R4=R5=5Ω，R3=10Ω，U=6V。
用戴维南定理求R5所在支路的电流。
图1-5题目17（a）用戴维南定理求解，应先将（），求开路电压U O和等效电阻R O;选择一项：A. R5短路B. U开路C. U短路D. R5开路题目18（b）开路电压U O和等效电阻R O分别为（），（）选择一项：A. 0V,5.83ΩB. 7V,6.83ΩC. 1.08V,6.83ΩD. 1.08V,5.83Ω已知RLC串联电路的元件参数为R=10Ω，L=2mH，C=180pF，电源电压为5V。
求该电路的谐振频率f0、谐振电流I0、品质因数Q0。
题目19（a）谐振频率f0的计算公式为（）选择一项：A.B.C.D.题目20（b）谐振电流I0、品质因数Q0分别为（）选择一项：A. 1A，333B. 0.5A，333C. 0.5A，167D. 0.5A，167电工电子技术作业2答案一、选择题（每小题5分，共40分）题目1（）是一种利用电磁感应原理进行交流电压变换的器件。
选择一项：A. 变压器B. 继电器C. 电动机D. 整流器题目2图1所示变压器，原方N1=300匝，副方N2=100匝，R=8Ω，则从原方看入的电阻Ri是（）。
图2-1选择一项：A. 8ΩB. 72ΩC. 36ΩD. 24Ω题目3变压器初级绕组的输入功率（）次级绕组的输出功率。
选择一项：A. 等于B. 大于C. 小于D. 可能小于也可能等于题目4异步电动机的定子铁心采用（）叠成？选择一项：A. 硅钢片B. 生铁片C. 高碳钢片D. 不锈钢片题目5一台4极三相异步电动机定子磁场的同步转速是（）r/min。
选择一项：A. 3750B. 1500C. 1000D. 3000题目6异步电机s>1，说明异步电机工作在（）。
选择一项：A. 直接起动状态B. 发电机状态C. 电动机状态D. 电磁制动状态题目7一台异步电动机接在恒压恒频的电源上运行，给电机加上负载后，电机的转速将（）；转差率将（）。
选择一项：A. 下降，变小B. 下降，变大C. 上升，变大D. 上升，变小题目8异步电动机因过载导致工作电流增大时切断电源的继电器是（）。
选择一项：A. 热继电器B. 速度继电器C. 时间继电器D. 电磁继电器信息文本二、判断题（每小题5分，共40分）题目9自耦变压器具有结构简单、体积小、节约材料、效率高的优点，能够作为安全变压器使用。
选择一项：对错题目10对于小型异步电动机，由于产生热量比较少，散热比较容易，因此不需要径向通风沟。
选择一项：对错题目11异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。
选择一项：对错题目12时间继电器是利用电磁或机械等原理实现触点延时接通或断开的自动控制电器。
选择一项：对错题目13异步电动机转子的转速可以大于或等于旋转磁场的转速。
选择一项：对错题目14三相异步电动机的三个单相绕组中三相对称正弦交流电的幅值相等，相位互差150°。
选择一项：对错题目15异步电动机的负载转矩可能大于额定转矩。
选择一项：对错题目16绕线型感应电动机转子串电阻可以增大起动转矩；笼型感应电动机定子串电阻亦可以增大起动转矩。
选择一项：对错信息文本三、综合题（每小题10分，共20分）信息文本已知交流信号源的内阻为250欧姆，通过一个变压比可调的变压器接负载=2.5Ω。
RL题目17（a）要使负载获得最大功率，变压器初级的等效电阻应（）信号源内阻；选择一项：A. 大于等于B. 小于C. 大于D. 等于题目18（b）变压器的变压比应该是（）。
选择一项：A. 15B. 25C. 20D. 10信息文本已知三相异步电动机的额定功率为10kW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流IN=18A，起动能力系数为1.5，过载系数为2.2。
题目19（a）电动机的功率因数cosφ约为（）选择一项：A. 0.93B. 0.89C. 0.95D. 0.91题目20（b）启动转矩Tqd 和最大转矩Tmax分别为（）N.m选择一项：A. 128,188B. 158,232C. 146,214D. 139,204电工电子技术作业3答案一、选择题（每小题5分，共40分）题目1单相桥式整流电路输出的脉动电压平均值UO(AV)与输入交流电压的有效值U2之比近似为（）。
选择一项：A. 0.9B. 1C. 1.2D. 1.4题目2稳压二极管是利用其工作在伏安特性的（）状态，电压变化极小的特性，使两端电压得以稳定。
选择一项：A. 正向导通B. 反向截止C. 反向击穿D. 正向或反向题目3三极管放大电路中，直流通路主要用来确定电路的（）。
选择一项：A. 静态工作点B. 放大倍数C. 波形失真D. 输出电压题目5射极输出器的输出电阻小，说明该电路（）。
选择一项：A. 带负载能力强B. 没有影响C. 带负载能力差D. 减轻后级负荷题目6为使集成运放工作在线性区，电路中应引入（）。
选择一项：A. 正反馈B. 电流反馈C. 负反馈D. 电压反馈题目7即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列（）的反馈形式。
选择一项：A. 电压并联负反馈B. 电流串联负反馈C. 电流并联负反馈题目8串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压( )。
选择一项：A. 固定B. 较低C. 较高D. 可调二、判断题（每小题5分，共30分）题目9PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。
选择一项：对错题目10由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。
选择一项：对错题目11甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
选择一项：对错题目12可以认为与原放大倍数A无关，它取决当电路引入深度负反馈时，放大倍数Af于反馈回路的反馈系数F的大小。
选择一项：对错题目13集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。
选择一项：对错题目14方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。
选择一项：对错三、综合题（每小题10分，共30分）基本共射放大电路如图3-1所示，已知：UCC ＝6.7V，Rb=300kW，Rc=2kW，R L =3kW，三极管的β=100，rbb, =300W，UBE=0.7V，C1和C2容量足够大。
图3-1题目15（1）静态工作点IBQ 、ICQ、UCEQ分别为（）；选择一项：A. 20μA、2mA、4VB. 20μA、2mA、4VC. 20μA、2mA、2.7VD. 2mA、20μA、2.7V题目16（2）电压放大倍数Au近似等于( )。
选择一项：A. -94B. -125C. 94D. 125图3-2所示为两级运放电路，已知R 1=R F1=10kW,R 2=R 3=R F2=20kW ，u I1=1V 和u I2=0.5V ，计算电路输出电压u O 。
说明该电路能够实现何种功能。
图3-2题目17（1）电路输出电压u O 与输入电压的关系式是（ ）； 选择一项：A.B.C.D.（2）该电路能够实现（）功能。
选择一项：A. 减法B. 同相比例运算C. 加法D. 反相比例运算图3-3所示串联型直流稳压电路中，已知：稳压管的稳压值UZ＝6V，电阻R 1=100Ω，R2=200Ω，RW=300Ω，调整管饱和压降为2V。
题目19（1）电路输出电压最大值的计算式是（）；选择一项：A.B.C.D.题目20 （2）稳压电路输入电压UI应大于（）。
选择一项：A. 20VB. 38VC. 9.2VD. 11V电工电子技术作业4答案（绿色背景正确）绿色背景正确一、选择题（每小题5分，共40分）题目1数字电路内部电路器件一般处于（）状态。
电工电子技术期末考试试题库(附答案)
8、把一只110V、9W的指示灯接在380V的电源上，应串联欧的电阻，串接电阻的功率为W。
答案：应串联3300欧的电阻，串接电阻的功率为22W。
9、有只额定值分别为40Ω、10W的电阻，其额定电流为A，额定电压为V。
答案：额定电流为0.707A，额定电压为20V。
10、在如图8所示的电路中，已知I1=1A，I2=3A，I5=4.5A，则I3=A，I4=A，则I6=A。
答案：I=0.001安，UA=5伏，UB=2伏；UC=0伏，UBC=2伏。
4、如图4所示电路，则B、C间的等效电阻RBC=，A、C间的等效电RAC=
若在A、C间加10V的电压时，则图中电流I=A。
答案：RBC=4Ω，RAC=10Ω，I=1A。
5、如图5为一实际的电压源，若将它转换为电流源，则电流源的IS=A，R0=Ω。
23、有两个正弦交流电流 。则两电流的有效相量为 A（极坐标形式）； A（指数形式）。
答案：有效相量为 50∠-30°A（极坐标形式）； A（指数形式）。
24、有两个正弦交流电流，其有效相量分别为 ， A，则对应的函数表达式分别为：i1=A; i2=A。（f=50Hz）
答案： A， A。
25、在纯电感电路中，已知u=10sin(100t+30˚)V,L=0.2H,则该电感元件的感抗
答案：变压比为15，二次绕组的匝数为140。
40、异步电动机是把交流电能转变为能的动力机械。它的结构主要有和两部分组成。
答案：电能转变为机械能，有定子和转子两部分组成。
41、异步电动机的从电网取用电能，向负载输出机械能。
答案：定子从电网取用电能，转子向负载输出机械能。
42、三相笼式异步电动机的定子是由、和等所组成。转子是由、

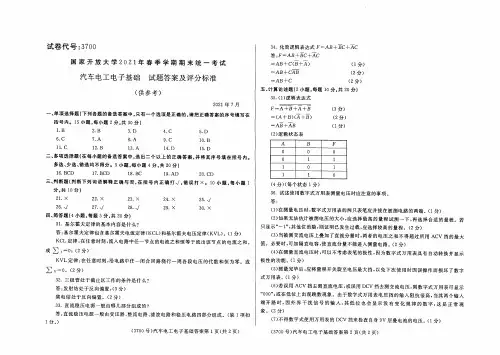

2021年7月国家开放大学电大期末试题及答案：汽车电工电子基础
20. CD
三、判断题（判断下列词语解释正确与否，在括号内正确打 .J' 错误打 X 。 10 小题，每小题 1
分，共 10 分）
21. X
22. X
23. X
26 . .J
27 . .J
28 . .J
四、简答题 (4 小题，每题 5 分，共 20 分）
24. X 29. X
25 . .J
30. X
)
(3700 号）汽车电工电子基础试题第 4 页（共 8 页）
得分！评卷人
四、简答题 (4 小题，每题 5 分，共 20 分）
31. 基尔霍夫定律的基本内容是什么？
瞰 弥 瞅 长
芒
悉 苹
32. 三极管处千截止区工作的条件是什么？
衵
33. 直流稳压电源一般由哪几部分组成的？ 34. 化简逻辑表达式 F=AB+BC+AC
逻辑状态表
AB
A
B
F
。
。
F
。
1
1
。
啖 速
1
1
烯
题图
习
头 难 嗦 庶
(3700 号）汽车电工电子基础试题第 7 页（共 8 页）
(3700 号）汽车电工电子基础试题第 8 页（共 8 页）
试卷代号： 3700
国家开放大学 2021 年春季学期期末统一考试
汽车电工电子基础 试题答案及评分标准
（供参考）
2021 年 7 月
一、单项选择题（下列各题的备选答案中，只有一个选项是正确的，请把正确答案的序号填写在 括号内。 15 小题，每小题 2 分，共 30 分）
l.B
2. B
3. D
4. C
《电工电子技术》期末试卷及答案
《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。
电工电子技术A1期末考试题库
电工电子技术A1期末考试题库一、选择题1. 电路的基本组成部分包括：A. 电源、导线、负载B. 电阻、电容、电感C. 电压源、电流源、负载D. 电源、开关、负载2. 欧姆定律的表达式是：A. V = IRB. I = V/RC. R = V/ID. V = I * R3. 在交流电路中，电感元件的阻抗是：A. 纯电阻B. 纯电容C. 纯电感D. 电阻与电感的组合4. 以下哪种元件可以存储电能：A. 电阻B. 电容C. 电感D. 以上都可以5. 一个电路的总电阻为10Ω，其中包含两个并联电阻，分别为4Ω和6Ω，求并联电阻的等效电阻：A. 2.4ΩB. 3.6ΩC. 5ΩD. 10Ω二、填空题6. 电流的单位是________。
7. 电压源的特点是能够提供________。
8. 电路中，电感的单位是________。
9. 一个电阻为100Ω的电阻器，通过它的电流为0.2A，根据欧姆定律，该电阻器两端的电压是________。
10. 交流电的频率为50Hz，表示每秒钟电流方向改变________次。
三、简答题11. 简述串联电路和并联电路的特点。
12. 解释什么是功率因数，并说明提高功率因数的意义。
13. 什么是三相交流电？请简述其基本特点。
四、计算题14. 已知一个电路由一个12V的电源和一个20Ω的电阻串联组成，求电路中的电流。
15. 一个电路包含一个100μF的电容和一个10mH的电感，它们并联在一个交流电源上，电源的频率为50Hz。
求电路的总阻抗。
五、分析题16. 给定一个含有电阻、电容和电感的RLC串联电路，已知电源电压为220V，频率为50Hz。
若电路的总阻抗为1000Ω，求电路中各元件的阻抗值。
17. 解释为什么在实际电路中，我们需要考虑电路的功率损耗，并给出减少功率损耗的方法。
六、实验题18. 设计一个实验来测量电阻器的电阻值，并说明实验步骤和所需设备。
19. 描述如何使用示波器观察交流电的波形，并解释波形参数的意义。
国家开放大学(电大)2018年春季学期“开放本科”期末考试 试题与答案-汽车电工电子基础及电路分析(A)
求变压器的变比 K 为多少？信号源最大输出功率 P 为多少？
53.
如下图所示电路中， AB 间的电压为 12V, 流过电阻 R 的电流为 1.
5A,R1 =60,R2 =30,
试求凡的电阻值？
R2
A
B
939
试卷代号： 2523
）。
B. 减少电流 D. 减少电阻
A. 带电测量
B. 放在电路中测量
D。短路测量
c.
断电测量
得分 1 评卷人
二、判断题（判断下列词语解释正确与否，在括号内正确打 ✓• 错误打
X 。 20 小题，每小题 1 分，共 20 分）
21. 电路一般由电源、负载、导线和控制装置等四部分组成。(
) )
22. 在汽车运行时，可拆装蓄电池正负两极的任意一根线。（ 23. 电伤是指电流对人体外部造成的伤害。（
)
)
)
)
35. 三相对称电源的最大值相等，角频率相同，相位互差 120 度。（
36. 三极管工作在放大状态的条件是发射结正向偏置，集电结也正向偏置。( 37. 电路中任意两点间的电位差与电位参考点的选择有关。（
) ) )
)
38. 半导体三极管是最常用的电子器件，其主要作用是放大作用。（
39. 电阻串联时，阻值大的电阻分的电压大，阻值小的电阻分的电压小。（ 40. 二极管加正向电压截止，加反向电压导通。（
得分 1 评卷人
五、分析计算题 (52 题 13 分， 53 题 12 分，共 25 分）
52. 巳知信号源的电动势 20V, 内阻 R 。 =8000, 负载电阻 Rr. =80, 试计算：
(1) 当负载电阻 Ri 直接与信号源连接时，信号源输出的功率 P 为多少？ (2) 若负载凡等效到匹配变压器的原边，并使 Ri=R 。时，信号源将输出最大功率。试
国开(中央电大)专科《电工电子技术》期末机考题库
l ．题图所示电路中，
已知R产凡＝凡＝凡＝ 5
Q,
R
= 3
lO
Q,
U=6V。 用戴维南定理求解R 5所在支路的电路参数。
B
R3
A
D
Rs
c
＋
u (1) ． 运用戴维南定理求解时， 首先应该 (A) 。
A凡所在支路断 开 ， 计算 开路电压
B凡所在支路短路 ， 计算 短路电流
二端网络内部电流源置零
(2) ． 凡支路开路后 ， BC端的电压辰等千(C) 。
A电阻
B电感
C电容
7.比较下列数值，最小数是＿。 （C)
A 057) 16
B (316) s
C 00110011) 2
8． 下列数字电路中 ， ＿不属于时序逻辑电路 。 (A )
A 译码器 B 寄存器 C 555 定时器
判断题（共 6 题，共 30 分）
l．电路中电流的实际方向是电位降低的方向 ， 但不能据此来判别电流源或电压源上电流或电压的关联
作效率 n=95% ，额定工作电流 L=18A, 启动能力系数为1 . 5, 过载系数为 2.2 。
(1.)电动机的额定转矩与额定速度的关系是(B ) 。
飞 丈 众 ＝9550
A
TN =9550 � B
C Ji
2 ( ).电动机的额定转矩与最大转矩的关系是 (B) 。
A T_, =TN B T_, ＝ 扛N C 华＝扛N
— PIN= PN
PDN = - — PIN
PDIN= -— ,,
，， B
“C
PN
(2) ． 电动机的功率因数与额定电压、 额定电流及额定输入功率的关系是 (C) 。
、初心N cos0=
(精华版)国家开放大学电大《电工电子技术》机考7套标准试题及答案2
（精华版）国家开放大学电大《电工电子技术》机考7套标准试题及答案2(精华版)国家开放大学电大《电工电子技术》机考7套标准试题及答案盗传必究第一套试卷总分：100 答题时间：60分钟一、单项选择题（共8题，共40分） 1. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为（）。
A U=IR+UO 2. 通常所说的交流电压220V是指它的（）。
A 有效值 3. 常见的变压器铁心一般是由相互绝缘的（）叠成。
A 硅钢片 4. 异步电动机转速达到某个规定值时切断电源的继电器是（）。
C 速度继电器 5. 有一只用三极管构成的放大器，测得管子的三个极对地电压为则管脚1为（）。
A 集电极 6. 放大电路引入电压串联负反馈，可以使电路的输出电阻（）。
B 减小 7. 题图所示三个器件是（）符号。
A 与门 8. 边沿型触发器要求在时钟脉冲CP （）期间，输入状态必须保持不变。
C 上升或下降沿二、判断题（共6题，共30分） 1. 两种电源模型的等效变换只是对相同外部电路而言，对电源内部是不等效的。
T √ 2. 因为电流I与功率因数cosφ成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。
F × 3. 三相异步电动机的功率因数cosj总是滞后的。
T √ 4. 电压放大倍数Au的大小主要取决于三极管的β值和交流负载值，它几乎不受rbe值的改变而改变。
F × 5. 串联型直流稳压电源的调整管始终处在开关状态，功耗小，效率高。
F × 6. 时序电路的工作特点是：任意时刻的输出状态不仅取决于当前输入，而且与前一时刻的电路状态有关。
T √ 三、分析计算题（共2题，共30分） 1. 现有一台三相异步电动机，已知其额定功率为10KW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流IN=18A，启动能力系数为1.5，过载系数为2.2。
(1)电动机的额定转矩与额定速度的关系是（）。
国家开放大学汽车电工电子基础期末考试复习资料(部分)
国家开放大学汽车电工电子基础期末考试复习资料(部分)【多选题】电机安装完毕后在试车时，若发现振动超过规定值的数值，应从哪些去找原因(ABCD)A.转子平衡块松动B.转轴弯曲变形C.底装螺钉松动D.安装地基不平或不坚实【多选题】电机运转时，轴承温度过高，应从哪些方面找原因(ABCD)A.润滑酯牌号不合适B.轴承室中润滑脂过多或过少C.转动部分与静止部分相擦D.皮带拉得太紧【多选题】在异步电动机运行维护工作中应注意些什么 (ABCD)A.电动机周围应保持清洁B.定期检查电动机的温升C.监听轴承有无异常杂音D.注意电动机音响、气味、振动情况及传动装置情况【多选题】正弦波发生电路由 (ABCD) 构成。
A.放大电路B.正反馈网路C.选频网路D.稳幅电路【多选题】微机的软件系统包括 (ABCD)A.操作系统B.各种语言的编译程序C.应用软件D.工具软件【多选题】微型计算机的硬件系统组成部分是 (ABCD)A.运算器B.控制器C.存储器D.输入设备和输出设备【多选题】微机技术指标主要有 (ABCD)A. CPU型号B.时钟主频C.内存容量D.硬磁盘容量【多选题】最小的计算机系统应该具有(ABD)三个装置才能完成计算功能。
A.运算器B.存储器C.编辑器D.控制器【多选题】光敏电阻式自动变光器的组成(BCD)。
A.压敏电阻B.光敏电阻C.电子电路D.继电器【多选题】A/D 转换器的主要参数是(AB)A.分频率3.转换速率C.角频率D.加速度【多选题】单管M OS 传输门模拟开关的两个特性是(BD)。
A.截止和导通时态B.控制端与信号通路是绝缘的C.转换器的频率D.当器件接通是，源，漏极之间无直漂移【多选题】磁感应式传感器由 (BCD) 三部分组成。
A.信号定子B.信号转子C.传感线圈D.永久磁铁【多选题】发动机转速传感器分为 (ABC) 三种类型。
A.光电式B.磁感应式C.霍尔式D.机械式【多选题】空气流量传感器般分为两种(CD)A.基尔霍夫式空气流量传感器B.莱特式空气流量传感器C.翼板式空气流量传感器D.质量式空气流量传感器【多选题】非电量的电测仪器主要有(BCD)3 部分组成。
电大电工电子技术总复习题及答案
由于计数器的循环计数状态共有7个，即计数长度为7，是一个七进制加法计数器。
解：根据 =K2 ，变压器初级的等效电阻R'L= K2RL=2.5K2
当变压器初级的等效电阻等于信号源内阻时，信号源的输出功率最大，所以：
R'L= K2RL=2.5K2=250
K2= =100
所以当变压比K=10时，负载将获得最大功率。
10、一台三相异步电动机，额定功率为10KW，额定电压为380V，额定转速980r/min，额定工作效率η=95%，额定工作电流IN=18A，起动能力系数为1.5，过载系数为2.2。
32. 对于或门、或非门，它们的多余输入端应当如何处理？对于与门、与非门，它们的多余输入端又应当如何处理？对于CMOS电路多余输入端是否不允许悬空？
答：对于或门、或非门电路，它们的多余输入端应当接低电位；与门、与非门，多余输入端应当接高电位。（对于TTL电路输入端悬空相当于高电位）CMOS电路输入端不允许悬空。
所以 F=
=B⊕A⊕C
画逻辑图
由表达式可画出逻辑图如下图所示，它由两个异或门构成。
21..对下图组合逻辑电路进行分析，写出逻辑函数FI、F2、F3、的表达式，并指出其逻辑功能。
解 ：Fl=A
F2= B
F3= A 十 B
其逻辑功能是实现两个一位二进制数的比较功能。
23.由中规模计数器74161构成的计数电路如下图所示。设计数器的初态为0，即QDQCQBQA=0000，（1）绘出其计数状态图，（2）分析其计数长度是多少？
电工电子技术试题库考试试卷期末考试试卷及答案详解
电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。
