空调操作使用说明书

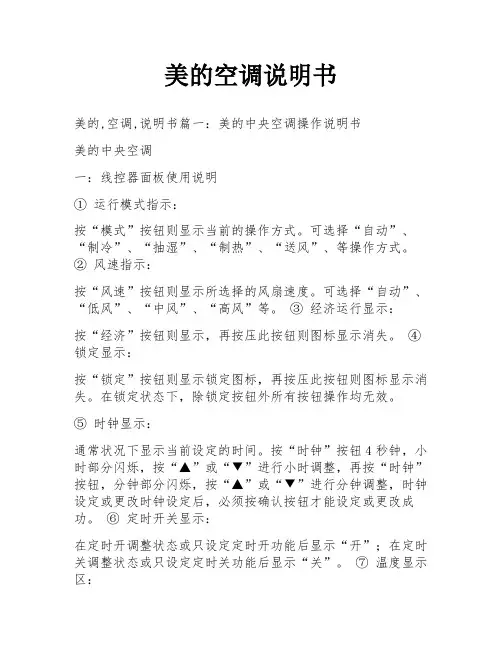

美的空调说明书
美的空调说明书美的,空调,说明书篇一：美的中央空调操作说明书美的中央空调一：线控器面板使用说明① 运行模式指示：按“模式”按钮则显示当前的操作方式。
可选择“自动”、“制冷”、“抽湿”、“制热”、“送风”、等操作方式。
② 风速指示：按“风速”按钮则显示所选择的风扇速度。
可选择“自动”、“低风”、“中风”、“高风”等。
③ 经济运行显示：按“经济”按钮则显示，再按压此按钮则图标显示消失。
④ 锁定显示：按“锁定”按钮则显示锁定图标，再按压此按钮则图标显示消失。
在锁定状态下，除锁定按钮外所有按钮操作均无效。
⑤ 时钟显示：通常状况下显示当前设定的时间。
按“时钟”按钮4秒钟，小时部分闪烁，按“▲”或“▼”进行小时调整，再按“时钟”按钮，分钟部分闪烁，按“▲”或“▼”进行分钟调整，时钟设定或更改时钟设定后，必须按确认按钮才能设定或更改成功。
⑥ 定时开关显示：在定时开调整状态或只设定定时开功能后显示“开”；在定时关调整状态或只设定定时关功能后显示“关”。
⑦ 温度显示区：通常状态下显示设定温度。
按温度调节按钮“▲”“▼”即可进行温度设定，在“送风”模式下，该显示区无数字显示。
① 模式选择按钮：用于选择运行方式，每按一次按钮，则运行方式就按下述依次变化；自动→ 制冷→ 抽→湿→制热→ 送风→自动② 定时开按钮：按压此按钮，设定定时开，以后每按一次定时开时间便增加0.5小时，当设定定时开的时间大于10小时后，每按一次便增加1小时。
如果取消定时开，只需将定时开时间调为“0.0”即可。
③ 定时关按钮：按压此按钮，设定定时关，以后每按一次定时开时间便增加0.5小时，当设定定时关的时间大于10小时后，每按一次便增加1小时。
如果取消定时关，只需将定时关时间调为“0.0”即可。
④ 时钟按钮：正常情况下显示当前设定的时钟（初次上电或复位时显示12:00）。
当按住此按钮4秒，时钟显示的小时部分以0.5秒闪烁，再可通过“▲、▼”按钮调整小时；如再按下时钟按钮，分钟显示部分以0.5秒闪烁，再按“▲、▼”按钮调整分钟。

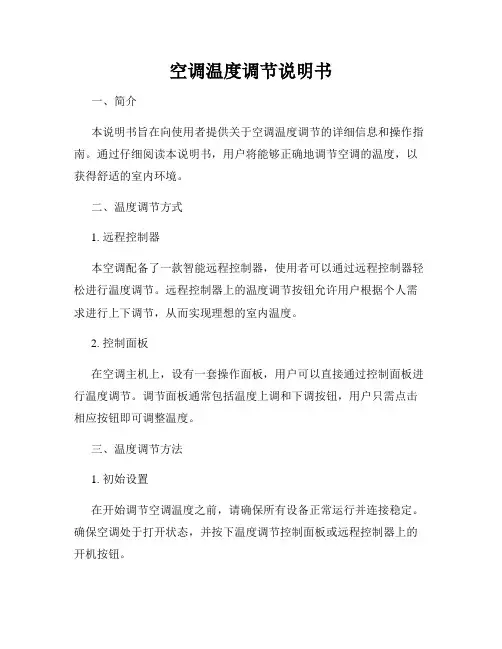

空调温度调节说明书
空调温度调节说明书一、简介本说明书旨在向使用者提供关于空调温度调节的详细信息和操作指南。
通过仔细阅读本说明书，用户将能够正确地调节空调的温度，以获得舒适的室内环境。
二、温度调节方式1. 远程控制器本空调配备了一款智能远程控制器，使用者可以通过远程控制器轻松进行温度调节。
远程控制器上的温度调节按钮允许用户根据个人需求进行上下调节，从而实现理想的室内温度。
2. 控制面板在空调主机上，设有一套操作面板，用户可以直接通过控制面板进行温度调节。
调节面板通常包括温度上调和下调按钮，用户只需点击相应按钮即可调整温度。
三、温度调节方法1. 初始设置在开始调节空调温度之前，请确保所有设备正常运行并连接稳定。
确保空调处于打开状态，并按下温度调节控制面板或远程控制器上的开机按钮。
2. 暖气模式如果您的空调设备配备了暖气模式，则可以根据冷热需求调整室内温度。
通过点击温度调节按钮，根据您的需要选择适宜的温度。
在冬季，建议将温度设置在适宜的暖气温度范围内，以确保室内的温暖和舒适。
3. 制冷模式对于夏季使用空调的用户，您可以将温度设置在合适的制冷范围内。
同样，通过温度调节按钮，根据个人需求将温度调至适宜的舒适范围。
4. 自动模式某些空调设备可能配备有自动调节模式，该模式能够根据室内温度自动调整制冷或暖气功能，以达到最佳的舒适效果。
在自动模式下，用户无需手动调节温度，空调系统将根据室内环境进行智能调节。
四、温度调节注意事项1. 避免过度调节在调节空调温度时，请避免过度调节温度。
过低或过高的室内温度将不仅会浪费能源，还可能对身体健康产生负面影响。
建议将温度设置在适宜的舒适范围内，以提供最佳的使用体验。
2. 注意节能为了节约能源，减少能源消耗，推荐在非必要情况下将空调温度设置在较高（夏季）或较低（冬季）的范围内。
另外，当室外温度适宜时，您也可以选择关闭空调以降低能源消耗。
3. 室内外温差在调节空调温度时，请注意室内外温差。
如果温差过大，可能会给身体带来不适。

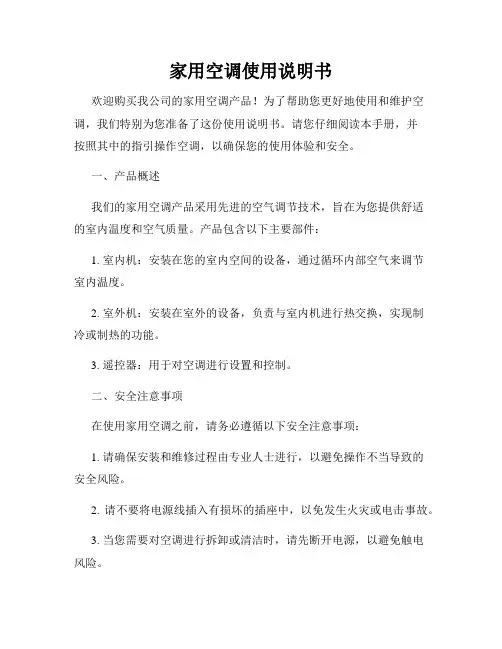

家用空调使用说明书
家用空调使用说明书欢迎购买我公司的家用空调产品！为了帮助您更好地使用和维护空调，我们特别为您准备了这份使用说明书。
请您仔细阅读本手册，并按照其中的指引操作空调，以确保您的使用体验和安全。
一、产品概述我们的家用空调产品采用先进的空气调节技术，旨在为您提供舒适的室内温度和空气质量。
产品包含以下主要部件：1. 室内机：安装在您的室内空间的设备，通过循环内部空气来调节室内温度。
2. 室外机：安装在室外的设备，负责与室内机进行热交换，实现制冷或制热的功能。
3. 遥控器：用于对空调进行设置和控制。
二、安全注意事项在使用家用空调之前，请务必遵循以下安全注意事项：1. 请确保安装和维修过程由专业人士进行，以避免操作不当导致的安全风险。
2. 请不要将电源线插入有损坏的插座中，以免发生火灾或电击事故。
3. 当您需要对空调进行拆卸或清洁时，请先断开电源，以避免触电风险。
4. 请勿用湿手触摸空调或遥控器，以避免发生电击事故。
5. 请勿在过冷或过热的环境中使用空调，以避免设备故障或损坏。
6. 在长时间不使用空调时，请断开电源以避免能耗和潜在的安全隐患。
三、使用方法1. 准备工作：a. 确保电源插座正常工作，并将空调插头插入插座。
b. 打开遥控器的电池仓盖，安装适当的电池，并确保极性正确。
2. 开关机操作：a. 开启空调：按下遥控器上的电源按钮，空调将开始运行。
同时，在室内机上也会显示相应的指示灯。
b. 关闭空调：再次按下遥控器上的电源按钮，空调将停止运行。
3. 温度调节：a. 按下遥控器上的温度增减按钮，可以调整空调的设定温度。
每按一次，温度将上升或下降1摄氏度。
b. 请根据您的需求和室内温度调整合适的设定温度。
4. 模式选择：a. 遥控器上通常会配备不同的模式按钮，如制冷模式、制热模式、通风模式等。
您可以根据需求选择相应的模式。
b. 不同模式下的空调工作方式和能耗有所不同，请根据实际情况合理选择。
5. 风速调节：a. 遥控器上通常会配备风速调节按钮，您可以通过按动该按钮来调整空调的送风速度。

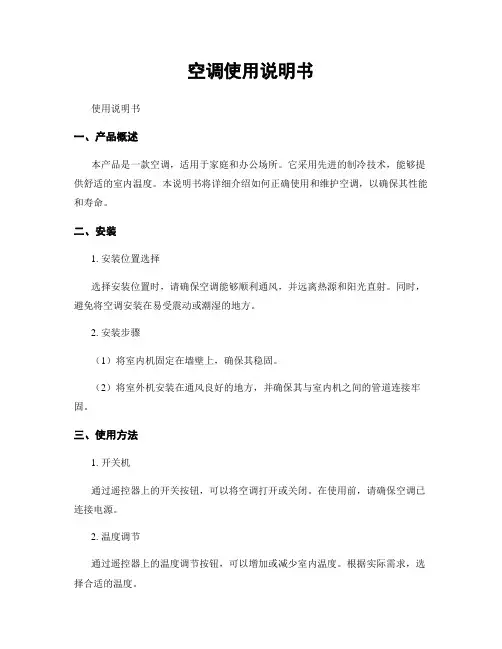

空调使用说明书
空调使用说明书使用说明书一、产品概述本产品是一款空调，适用于家庭和办公场所。
它采用先进的制冷技术，能够提供舒适的室内温度。
本说明书将详细介绍如何正确使用和维护空调，以确保其性能和寿命。
二、安装1. 安装位置选择选择安装位置时，请确保空调能够顺利通风，并远离热源和阳光直射。
同时，避免将空调安装在易受震动或潮湿的地方。
2. 安装步骤（1）将室内机固定在墙壁上，确保其稳固。
（2）将室外机安装在通风良好的地方，并确保其与室内机之间的管道连接牢固。
三、使用方法1. 开关机通过遥控器上的开关按钮，可以将空调打开或关闭。
在使用前，请确保空调已连接电源。
2. 温度调节通过遥控器上的温度调节按钮，可以增加或减少室内温度。
根据实际需求，选择合适的温度。
3. 风速调节通过遥控器上的风速调节按钮，可以选择不同的风速档位。
根据个人喜好或需要，调整风速以获得更舒适的体验。
4. 工作模式选择本空调提供多种工作模式，如制冷模式、制热模式、送风模式和除湿模式等。
通过遥控器上的模式选择按钮，可以切换不同的工作模式。
5. 定时开关机通过遥控器上的定时开关机功能，可以预先设定空调的开关时间。
这将帮助您节省能源并提供更便捷的使用体验。
四、维护与保养1. 清洁过滤网定期清洁空调的过滤网，以确保其正常工作。
您可以使用软刷或吸尘器轻轻清除过滤网上的灰尘和污垢。
2. 定期检查管道连接定期检查室内机和室外机之间的管道连接是否牢固。
如发现松动或漏气现象，请及时联系专业技术人员进行修复。
3. 注意安全使用在使用空调时，请确保电源线路安全可靠，避免过载使用。
同时，避免将易燃物品放置在空调附近，以防发生火灾。
五、故障排除1. 故障现象如果空调出现异常工作或故障，如无法开关机、制冷效果不佳等，请不要自行拆修，而是及时联系售后服务中心。
2. 售后服务本产品提供一年的免费保修期。
如需维修或保养，请联系售后服务中心，并提供详细的故障描述和购买凭证。
六、注意事项1. 请勿将手指或其他物品插入空调的进风口或出风口。
空调操作使用说明书
空调机组操作使用说明书（程序版本号：FLCCU3212_V1.5）广东申菱空调设备有限公司空调机组用户说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项内容。
因为控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在遥控按Prg键可在手操器显示任何画面时开/停机组。
Prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。
此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。
如果机组使用PLAN网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可通过同时按键和键来切换不同机组的画面，屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。
1．输入及输出1.1模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 新风温度（NTC）新风温度（NTC）B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。

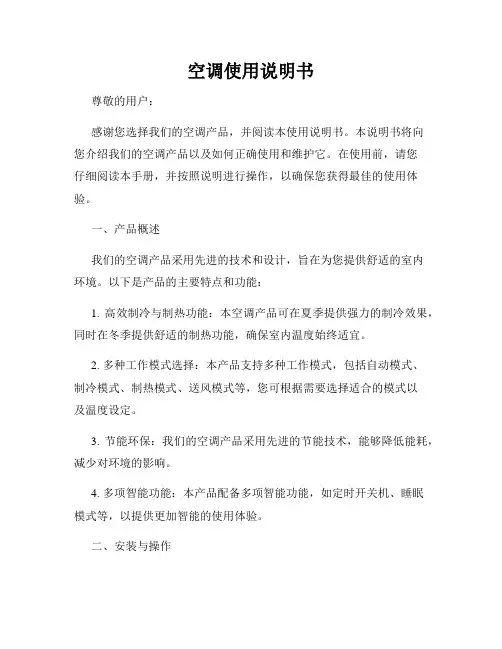

空调使用说明书
空调使用说明书尊敬的用户：感谢您选择我们的空调产品，并阅读本使用说明书。
本说明书将向您介绍我们的空调产品以及如何正确使用和维护它。
在使用前，请您仔细阅读本手册，并按照说明进行操作，以确保您获得最佳的使用体验。
一、产品概述我们的空调产品采用先进的技术和设计，旨在为您提供舒适的室内环境。
以下是产品的主要特点和功能：1. 高效制冷与制热功能：本空调产品可在夏季提供强力的制冷效果，同时在冬季提供舒适的制热功能，确保室内温度始终适宜。
2. 多种工作模式选择：本产品支持多种工作模式，包括自动模式、制冷模式、制热模式、送风模式等，您可根据需要选择适合的模式以及温度设定。
3. 节能环保：我们的空调产品采用先进的节能技术，能够降低能耗，减少对环境的影响。
4. 多项智能功能：本产品配备多项智能功能，如定时开关机、睡眠模式等，以提供更加智能的使用体验。
二、安装与操作1. 安装环境选择：为确保正常使用，请您选择稳固平整的墙壁作为安装位置，并确保周围通风良好，不受遮挡。
2. 安装步骤：a. 将室内机安装在合适的位置，确保与电源连接。
b. 将室外机放置在通风良好的地方，避免阳光直射。
c. 连接室内机与室外机，确保管路连接牢固。
3. 操作说明：a. 电源接通：插入电源插座，确保电源正常连接。
b. 开关机操作：按下遥控器上的开关键，空调将进入工作状态。
再次按下则可关闭空调。
4. 温度设定：a. 制冷模式：按下模式键选择制冷模式，然后根据需要设定合适的温度。
b. 制热模式：按下模式键选择制热模式，然后根据需要设定合适的温度。
5. 其他功能操作：a. 定时功能：通过遥控器上的定时开关键，您可以设置空调的开关机时间，节省能源。
b. 睡眠模式：本产品配备睡眠模式，通过按下睡眠键，您可享受更加舒适的睡眠环境。
三、维护与保养为确保空调的正常工作和延长使用寿命，请您定期进行以下维护和保养：1. 清洁过滤网：a. 关机并断开电源后，取出室内机上的过滤网。
空调系统使用手册
空调系统使用手册目录：1. 简介2. 使用方法3. 温度调节4. 风速调节5. 模式选择6. 清洁与维护1. 简介本使用手册旨在为用户提供对空调系统的正确使用指导。
请仔细阅读以下内容，并根据手册进行操作。
2. 使用方法- 开启空调系统：按下电源按钮。
- 关闭空调系统：再次按下电源按钮。
- 调整参数：通过相应的控制按钮进行调整。
3. 温度调节使用温度调节按钮可以调整空调设定的温度。
按下"+"按钮增加温度，按下"-"按钮降低温度。
4. 风速调节使用风速调节按钮可以调整空调风速。
按下按钮可切换不同风速模式，包括低风速、中风速和高风速。
5. 模式选择空调系统提供多种运行模式选择。
通过模式按钮可以切换不同模式：- 制冷模式：用于降低室内温度。
- 制热模式：用于增加室内温度。
- 除湿模式：用于降低室内湿度。
- 自动模式：系统将根据当前环境自动选择最适合的运行模式。
6. 清洁与维护为了保持空调系统的正常运行并延长使用寿命，请按照以下步骤进行清洁与维护：1. 定期清洁滤网：定期取下滤网，用清水洗净，并晾干后再装回。
2. 清洁室内机：使用柔软的布蘸水擦拭室内机表面。
3. 清洁室外机：使用柔软的布蘸水擦拭室外机表面。
4. 检查电源线：确保电源线连接牢固，没有损坏。
5. 检查排水管道：检查排水管道是否通畅，没有堵塞。
以上就是空调系统的使用手册内容，希望能对您的使用有所帮助。
如果您有其他问题，请参阅系统配套的详细说明书或联系售后服务。
空调操作说明书
空调操作说明书一、简介本操作说明书旨在向用户介绍如何正确操作和使用空调设备，以确保其正常运行和延长使用寿命。
二、安全注意事项1. 在操作之前，请仔细阅读本操作说明书，并确保您已完全理解其中的内容。
2. 请勿将孩子或无法独自操作空调的人员接近空调设备。
3. 在操作过程中，请勿将手指或其他物品插入空调出风口或进风口。
4. 使用空调设备时，请确保室内通风良好，避免长时间处于密闭环境中。
5. 在清洁和维护空调设备之前，请确保将其断开与电源的连接，并等待一段时间以消散静电。
三、操作步骤1. 开关机操作- 开机：按下遥控器上的电源按钮，待机器发出“滴滴”声并显示运行指示灯后，即表示开机成功。
- 关机：再次按下遥控器上的电源按钮，待机器发出“滴滴”声并关闭运行指示灯后，即表示关机成功。
2. 温度调节- 遥控器上的温度加减按钮可用于调节空调设备的制冷或制热温度。
按下“+”按钮可以增加温度，按下“-”按钮可以减小温度。
- 在调节温度时，请根据室内实际需求和舒适感来进行操作。
3. 模式选择- 制冷模式：通过按下遥控器上的制冷按钮来选择制冷功能。
在此模式下，空调会尽可能降低室内温度。
- 制热模式：通过按下遥控器上的制热按钮来选择制热功能。
在此模式下，空调会尽可能提高室内温度。
- 送风模式：通过按下遥控器上的送风按钮来选择送风功能。
在此模式下，空调会将风送入室内但不进行温度调节。
- 除湿模式：通过按下遥控器上的除湿按钮来选择除湿功能。
在此模式下，空调会尽可能降低室内湿度。
4. 风速调节- 利用遥控器上的风速按钮，您可以选择空调设备的风速。
按下“高”按钮可增加风速，按下“低”按钮可减小风速。
5. 定时功能- 通过定时功能，您可以预先设置空调设备的运行时间。
按下遥控器上的定时按钮后，使用温度加减按钮来设置所需的时间。
6. 清洁与维护- 长时间使用空调设备后，建议定期清洁和维护以确保其正常运行。
请参考操作说明书中的清洁与维护部分以获取更多细节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空调机组操作使用说明书（程序版本号：FLCCU3212_V1.5）申菱空调设备空调机组用户说明在手操器上我们可以看到总共有6个轻触式按钮，在每一个轻触式按钮的下面，都有一个指示灯，当按下其中一个键或者同时按下两个按键时，屏幕显示相对应的菜单。
为了方便以后的叙述，将上述各键自左至右，从上到下定义如下：1.故障（ALARM）键；2.程序（Prg）键；3.退出（Esc）键；4.UP（）键；5.ENTER（）键；6.DOWN（）键；当同时按下和键，您可以切换各个菜单，然后按键可以进入您所选择的菜单里；按或键，您可以查看所选择菜单里的各项容。
因为控制面板菜单有中文和英文两种，您可以通过按键和键来切换中英文画面。
当需要设定或者修改机组的各项参数时，您可以按键来选择需要修改的参数项，然后按/键来修改数值，修改完毕后按键确认。
当按下Esc键时，您就可以退出该栏菜单。
当机组出现故障时，手操器左上角的ALARM键会亮红灯；此时按下该键您就可以在显示屏幕上看到相应的故障信息。
当机组存在多项故障时，您可以通过按/键来翻看各项故障信息。
当故障排除后，您可以按ALARM键来复位故障报警。
机组开停控制：在遥控按Prg键可在手操器显示任何画面时开/停机组。
Prg键和遥控开关的关系为：控制空调机开机后，空调机开关状态即受异地遥控开关的控制。
此时如果遥控开关断开，空调机停机；遥控开关闭合，空调机正常运行。
如果机组使用PLAN网络以实现机组之间的轮值备用功能，网络中机组数目当然大于一台，此时可通过同时按键和键来切换不同机组的画面，屏幕右上角的数字表示机组编号，如显示“01”表示第一号机组。
1．输入及输出1.1模拟量输入REFERENCE Small Version Medium Version B1 回风压差回风压差B2 回风湿度回风湿度(0~10V或4~20mA)B3 外部设定温度（0~10VDC）外部设定温度（0~10VDC）B4 回风温度（NTC）回风温度（NTC）B5 新风温度（NTC）新风温度（NTC）B6 N/A 回风温度(0~10V或4~20mA)B7 N/A 外部设定湿度（0~10VDC）B8 N/A 备用REFERENCE Small Version Medium Version1 风机电机过载风机电机过载2 欠风保护开关欠风保护开关3 客户自设报警客户自设报警4 压缩机一电流过载或高压保护压缩机一电流过载或高压保护5 压缩机一低压保护压缩机一低压保护6 电加热过热保护电加热过热保护7 遥控开关遥控开关8 遥控值班功能（该点闭合，机组值班运行）遥控值班功能（该点闭合，机组值班运行）9 N/A 压缩机二电流过载或高压保护10 N/A 压缩机二低压保护11 N/A 压缩机三电流过载或高压保护12 N/A 压缩机三低压保护13 N/A 初效滤网堵塞/直冷或冷冻水选择14 N/A 中效滤网堵塞/电加热或热水选择1.3 数字量输出REFERENCE Small Version Medium Version R1 送风机电机送风机电机R2 压缩机一压缩机一R3 电加热一电加热一R4 电加热二电加热二R5 加湿器加湿器R6 除湿机一号除湿机一号R7 紫光灯控制紫光灯控制R8 总报警输出总报警输出R9 N/A 压缩机二R10 N/A 压缩机三R11 N/A 除湿机二号R12 N/A 新风阀开控制R13 N/A 新风阀关控制1.4模拟量输出REFERENCE Small Version Medium Version Y1 加湿量控制（0~10VDC）加湿量控制（0~10VDC）Y2 冷水盘管控制（0~10VDC）冷水盘管控制（0~10VDC）Y3 加热盘管控制（0~10VDC）加热盘管控制（0~10VDC）Y4 变频器控制（0~10VDC）变频器控制（0~10VDC）注：上面所提到的“N/A”表示该接点不存在。
Small Version指的是小型PCO2的配置；Medium Version 表示中型PCO2的配置。
注：机组刚上电时手操器会显示该画面。
机组预热尚余360 分钟带压缩机的机组每次重新上电，机组启动压缩机预热功能，预热功能持续360分钟，预热期间不能开机。
如果需要取消预热，请同时按下键及Esc键。
请同时按下键和键来选择以下菜单：2．1主菜单23/04/2004 01 10：06回风温度29.8℃回风湿度068.6rh%机组关闭注：该画面用于显示当前的时间日期、回风温湿度。
画面左下角的文字表示机组的开关状态。
在该画面下按PRG键可开/停机组。
01 压差0000pa新风温度22.8℃温度设点25.0℃湿度设点55.0rh%注：该画面用于显示温湿度设定值及压差测量值（只适用于配备了压差传感器的机组）。
第二行新风温度为显示实测的新风温度，当新风温度小于20℃时，为了系统的安全，压缩机将会停机。
具体参看工厂菜单的设置。
当选择无新风探头时该值无效。
01加湿器(Y1) 注：该画面用于加湿量控制输出的显示。
01变频器(Y4)00Hz 注：该画面用于变频器频率控制输出的显示。
（当机组风机配有变频器时此画面所示容才有作用）。
01机组状况风机风阀制冷制热加湿除湿注：该画面用于显示机组的运行状况，例如机组正在制冷，则画面上“制冷”及“风机”左边的小方框为实心。
01局域网状态U1: U2: U3:- U4:-U5:- U6:- U7:- U8:-左边菜单显示PLAN网络中机组存在与否的状态，编码U1~U8分别表示1～8号机组，如果编码右边的是实心方框，表示对应机组存在，如果是“-”，则表示对应机组不存在。
2.2维修此菜单为工厂专用菜单，用户请不要随意更改，以免造成不必要的损失。
该菜单受服务人员密码保护。
2.3报警记录机组控制器可以记录100条报警信息，包括报警发生的时间以及机组开关的时间等等。
具体如下一画面所示。
23/04/2004 13：38事件容: 13初级过滤器报警01左边画面第一行显示事件发生的时间，第二行显示事件的代码，第三行显示事件的名称。
2.4输出及输入点状态01C＝闭合 O=断开State (1………14)Cccccccccc cc此画面显示1~14号数字量输入点的状态。
C表示相应输入点闭合，O表示相应输入点断开。
State (1…13) Ooooooooo o I表示相应输出点闭合，O表示相应输出点断开1.风机Ｏ 015.加湿器开关Ｏ7.紫外光灯Ｏ8.总报警Ｏ3.电加热一号Ｏ 014.电加热二号Ｏ012. 压缩机一号Ｏ9. 压缩机二号Ｏ10.压缩机三号016. 除湿机一号Ｏ11.除湿机二号Ｏ12.风阀开启Ｏ 0113.风阀关闭Ｏ按一下键进入菜单。
输入用户密码01 0000先按一下键令光标在密码输入区闪烁，之后按键或键输入密码，然后按键确认。
当画面上出现文字“密码正确”时，再按一下键或键，即可进入时钟菜单。
出厂时用户密码设为0009。
01 设定时间 08:00设定日期 23/04/200401时区设点设定Ｏ每周时区开关机组ＯI表示“是”，O表示“否”。
选择是否使能在不同的时间段使用不同的温湿度设定值的功能。
I表示“是”，O表示“否”。
选择是否使能定时开关机。
01时区一开始 00:00h设点 25.0℃时区二开始 00:00h设点 25.0℃设定时区一的时间及温度设定时区二的时间及温度01时区三开始 00:00h设点 25.0℃时区四开始 00:00h设点 25.0℃设定时区三的时间及温度设定时区四的时间及温度01时区一开始 00:00h设点 55.0rh%设定时区一的时间及湿度. .01星期日开机00:00 关机 00:00设定星期日定时开机和关机的时间。
更改用户密码 0100091.每日工作时区中使用不同的设定值。
若在该项选择中选“是”，则后接四屏菜单有效，同时在主菜单中的温度/湿度设点显示该时间段的设定温度/湿度，并根据该温度设定值进行控制。
每日工作时区最多可设四个，在每个工作时区中可设定不同的温度/湿度。
例如：时间设定温度含义06:00 20℃从6点到7点的设定温度为20℃07:00 21℃从7点到10点的设定温度为21℃10:00 18℃从10点到17点的设定温度为18℃17:00 15℃从17点到6点的设定温度为15℃若需要的工作时区少于四个，则需在余下的时区中设定与前一个时区相同的时间及温度值。
如下所示：错误的设定正确的设定小时/分钟设定温度小时/分钟设定温度07:30 20℃07:30 20℃00:00 0 17:00 15℃00:00 0 17:00 15℃17:00 15℃17:00 15℃2.机组定时开关选择。
若在每周定时开关选择中选“是”，则每周自动工作时区设定有效（见后接的菜单）；2.6温湿度设点温湿度设点按一下键进入菜单。
输入用户密码 01 0000 先按一下键令光标在密码输入区闪烁，之后按键或键输入密码，然后按键确认。
当画面上出现文字“密码正确”时，再按一下键或键，即可进入时钟菜单。
出厂时用户.页脚密码设为0009。
01 温度设点 12℃ 湿度设点 55.0rh% 温度设点界面设定 湿度设点界面设定该画面用于设定温湿度的值（如果在时钟菜单使能了时区设点功能，则参与控制运算的是时区设点的设定值，而不是此处的设定值。
）该画面用于选择温湿度的设定值是由手操器设定（界面设定）还是通过模拟量输入点B3、B7来设定（外部设定）。
使用压缩机制冷 01使用电加热制热第一行用于选择冷源为压缩机还是冷水； 第二行用于选择热源为电加热还是热水； 选择方法：在此画面上按一下键，让光标右移到第一行文字的上面，然后按键或键选择。
再按一下键，光标移到第二行文字的上面，同样按键或键进行选择。
最后再按一下键让光标返回屏幕左上角即可退出选择。
(请在机组停机的时候才进行上述选择。
)风阀开 0006秒 01风阀关 0006秒设置风阀执行器的打开的时间和关闭的时间，这两个时间的数值应该相等。
是否使用上位机？ 否 01此菜单选择是否使用上位机通过RS485接口对机组进行监控（只适合于加装了通讯卡的机组）。
适用的通讯协议见下面一页菜单。
只有在本菜单中设置了“是”，下面一页菜单才会显示。
协议 MODBUS 01速率 9600 地址 0011、 适用的上位机通讯协议有如下三个：MODBUS-RTU 协议(无校验)；CAREL RS485协议；CAREL RS232协议；后两个协议要求上位机使用CAREL 公司的专用软件。
2、 设置通讯速率（最大19200）。
3、 设置通讯地址（围1～200）变频器压差设点0250pa 01该画面的设定值用于控制风机变频器的频率，使得被测压差能够保持在设定值的附近（只适用于配置了风机变频器和压差传感器的机组）。
