深圳建设银行视频会议系统技术建议书北京直真视通科技有限公司二00六年一月目录第一章深圳建设银行视频会议系统组网方案 (2)1.1 系统设计原则 (2)1.2设备的选型 (4)1.3深圳建设银行视频会议系统组网 (6)第二章会议电视终端VSX7000系列介绍 (16)2.1VSX7400E (16)2.2VSX7000S (21)2.3 豪华型桌面终端VSX3000 (29)2.4V ISUAL C ONCER T™VSX双流接口 (31)第三章多点控制器-MGC-50介绍 (33)3.1多功能业务平台MGC-50描述 (34)3.2多功能业务平台MGC-50技术指标 (48)第四章锐取DSS-T.120数据会议服务器介绍 (49)第五章会易录－锐取多媒体会议录播系统介绍 (61)第六章电视会议系统会场环境要求 (69)6.1会议室的大小、布局与环境 (69)6.2会议室的灯光 (69)6.3会议室的声学要求 (70)6.4会议室的供电系统 (70)6.5会议室传输线路布置 (71)第一章深圳建设银行视频会议系统组网方案1.1 系统设计原则鉴于视频会议的发展趋势和用户的要求，本系统遵循了以下原则：先进性、实用性、集成性、可扩展性、便利性、安全性、可靠性和经济性。
（1）先进性●系统设计国际一流，且切实可行并容易实现；●遵循国际标准和国内外有关的规范要求；●符合计算机、网络通讯技术和视频会议技术的最新发展潮流，并且是应用成熟的系统；（2）实用性●针对实际应用的特点，具有多种管理方式；●系统设计符合工程的实际需要；●系统配置即强调先进性也注重实用性；（3）集成性●高度集成，体积小，重量轻，移动方便，功耗低；●在高度集成小型化前提下，具有多种功能；（4）可扩展性●考虑今后的发展，留有充分的扩充余地；●既能支持广域网也能支持局域网。
既支持H.320广域网上的视频会议标准，又支持H.323局域网上的会议电视标准；（5）灵活性●MCU同时支持H323，H321和H320协议的网络。
远程视频会议系统概述及组网结构
远程视频会议系统概述及组网结构(组图)系统概述随着科技的发展，电子会议系统也应用了更多的新技术，视频会议就是音频会议系统、通信及INTERNET技术相融合的产品。
随着中国的入世，各企事业单位都面临更大的商机，同时也将面临更大的挑战。
视频会议可以在多方面哦提升您的通信效率和工作效果。
视频会议系统的组网结构随与会者参加方式的不同有所不同，从整体上看，有两种组网结构：点对点组网结构和多点会议组网结构。
点对点组网结构点对点视频会议系统只涉及到两个会议终端系统，其组网结构非常简单不需要MCU，也不需要增加额外的网络设备，只须在终端系统中系统控制模块中增加会议管理功能即可实现。
其组网结构见图所示，图中控制协议虚线实际上并不存在，其内容也是通过接口相互传递。
两个会议场点（终端系统）只须相互拨号呼叫对方并得到对方确认后便可召开视频会议。
通信网络根据视频终端的不同，通信网络可以选择IP广域网、ISDN （BRI/PRI）、E1、DDN专线、卫星线路（V.35）等。
多点会议组网结构在多个会议场点进行多点会议时，必须设置一台或多台MCU（多点控制设备）。
MCU是一个数字处理单元，通常设置在网络节点处，可供多个会议场点同时进行相互间的通信；MCU应在数字域中实现音频、视频、数据信令等数字信号的混合和切换（分配），但不得影响音频、视频等信号的质量。
多点会议组网结构比较复杂，根据MCU数目可分为两类：单MCU方式和多MCU方式。
而多MCU方式一般又可分为两种：星型组网结构和层级组网结构。
单MCU方式在会议场点数目不多且地域分布比较集中时，可采用单MCU方式，其组网结构见图所示。
图中T1-T6均为视频会议终端系统设备。
视频会议终端系统设备各会议场点依次加入会议时，必须经过MCU确认并通知先于它加入会议的会议场点。
由单个MCU连接的多点视频会议系统的会议控制模式常常是声控模式和发言者控制模式。
多MCU方式星型组网结构多MCU连接星型组网结构见图所示，其中VCT是视频会议终端VideoConferenceTerminal的缩写多MCU方式星型组网结构这种星型结构对会议终端系统要求较低，增加新会议场点时易扩展。
视频会议组网方案
视频会议组网方案引言随着远程办公和远程会议的需求不断增长，视频会议已成为现代企业中必不可少的工具之一。
为了实现高质量的视频会议，一个可靠的网络基础设施是必要的。
本文将介绍一个视频会议组网方案，旨在为企业提供稳定、高效的视频会议体验。
现状分析在设计视频会议组网方案之前，我们首先需要了解现有网络基础设施的状况。
以下是一些必要的考虑因素：•网络带宽：视频会议需要较高的带宽来传输视频和音频数据。
企业网络的带宽需求将直接影响到视频会议的质量和稳定性。
•网络延迟：低延迟是保证视频会议实时性的关键因素。
较高的延迟可能导致画面卡顿、声音延迟等问题。
•网络拥塞：网络拥塞会导致视频会议的丢包率增加，从而影响质量。
视频会议组网方案基于上述现状分析，以下是一个视频会议组网方案的示例：1.网络评估首先，对企业网络进行评估以确定其带宽、延迟和拥塞状况。
可以使用网络性能监测工具进行实时监测，并记录与视频会议相关的数据。
2.带宽规划根据网络评估的结果，为视频会议分配足够的带宽。
一般来说，每个视频会议参与者需要至少2Mbps的带宽来保证高质量的视频和音频传输。
3.网络优化针对视频会议需求，进行网络优化以降低延迟和丢包率。
以下是一些网络优化的建议：•微调路由器和交换机的设置，优化网络流量管理。
•部署QoS（Quality of Service）技术来确保视频会议的优先传输。
•使用SD-WAN（软件定义广域网）技术来加速数据传输，并提供网络冗余。
4.会议室硬件设备配置配置会议室的硬件设备，确保其满足视频会议的需求。
以下是一些常见的硬件设备：•摄像头：选择高清晰度的摄像头，以确保与会者能够清晰地看到会议室内的人员和物体。
•麦克风：选择高质量的麦克风，以确保与会者能够清晰地听到会议室中的人员的声音。
•显示屏：选择高质量的显示屏，以便与会者可以清晰地看到远程参与者的视频画面。
5.网络安全性在设计视频会议组网方案时，网络安全性也需要被重视。
视频会议的组网与部署方案
2、桌面级别 软件视频会议系统广泛的应用在桌面级别的视频会议需求解决中。 分布在不同地理位置 的各个用户，可以通过视频会议系统，使用台式电脑、便携式电脑等，就某一问题进行探讨 或就某一话题进行交流。OM 软件视频会议系统的 B/S 结构使得各个视频终端具有可灵活的 变更位置的特点，因此人们可以方便的在不同位置访问视频会议网站来进行视频会议。 桌面级别的应用中，可选用较简便的音视频设备。视频输入设备可选用 USB 数字摄像 头，如 SAMSUNG 和罗技系列等，或者普通模拟摄像头+采集卡（如 OSPREY 100/200）等； 视频输出设备一般采用普通电脑显示器、液晶显示屏、电视机等；音频设备可采用高质量耳
05515323681
05515323681
100 并发用户的配置 Xeon 2.4G 以上 CPU 10G 以上硬盘空间 4G 或更高
双 Xeon 2.4G 以上 CPU 10G 以上硬盘空间 4G 或更高 千兆
OM 视频应用产品专家
操作系统
Windows2003、2008
2、OM 视频会议对客户端电脑的要求 用户可运行 IE、Chrome、Firefox 等浏览器，以 Web 方式访问视频会议服务器，来实现 网络视频会议。 客户机的配置如下表所示： 最低配置 CPU 硬盘 内存 软件 多媒体设备 网络 Pentium III 800 20M 空余硬盘空间 128M 推荐配置 Pentium IV 以上 20M 空余硬盘空间 512M 以上
05515323681
OM 视频应用产品专家
音频输出设备：采用会议音响系统或质量较好的音箱等设备。 （2）视频设备 视频输入设备： 选用较高端的模拟摄像头， 通过视频采集卡将采集信号输入到客户端主 机。推荐设备有 SONY D70 或 D100 模拟摄像头和 OSPREY 240 等视频采集卡。 视频输出设备：作为会议室级别的应用，视频输出设备通常选用高清晰度电视、背投或 投影仪等设备，以提供给用户清晰、逼真、舒适的视觉感受。 会场设备连接图例：
高清视频会议系统技术及组网运用分析

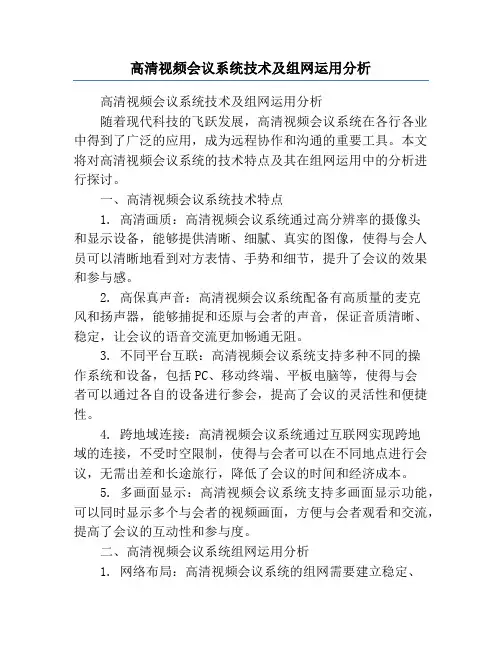

高清视频会议系统技术及组网运用分析高清视频会议系统技术及组网运用分析随着现代科技的飞跃发展，高清视频会议系统在各行各业中得到了广泛的应用，成为远程协作和沟通的重要工具。
本文将对高清视频会议系统的技术特点及其在组网运用中的分析进行探讨。
一、高清视频会议系统技术特点1. 高清画质：高清视频会议系统通过高分辨率的摄像头和显示设备，能够提供清晰、细腻、真实的图像，使得与会人员可以清晰地看到对方表情、手势和细节，提升了会议的效果和参与感。
2. 高保真声音：高清视频会议系统配备有高质量的麦克风和扬声器，能够捕捉和还原与会者的声音，保证音质清晰、稳定，让会议的语音交流更加畅通无阻。
3. 不同平台互联：高清视频会议系统支持多种不同的操作系统和设备，包括PC、移动终端、平板电脑等，使得与会者可以通过各自的设备进行参会，提高了会议的灵活性和便捷性。
4. 跨地域连接：高清视频会议系统通过互联网实现跨地域的连接，不受时空限制，使得与会者可以在不同地点进行会议，无需出差和长途旅行，降低了会议的时间和经济成本。
5. 多画面显示：高清视频会议系统支持多画面显示功能，可以同时显示多个与会者的视频画面，方便与会者观看和交流，提高了会议的互动性和参与度。
二、高清视频会议系统组网运用分析1. 网络布局：高清视频会议系统的组网需要建立稳定、高速的网络环境。
可以采用局域网（LAN）或广域网（WAN）进行组网，以保证视频传输的稳定性和流畅度。
同时，需要保障网络的安全性，采取网络防火墙和加密技术，避免敏感信息的泄露和非法访问。
2. 基础设施建设：高清视频会议系统需要配备相应的设备和设施，包括高清摄像头、高质量音箱、高亮度显示屏等。
同时还需要提供稳定的供电和网络环境，以满足会议的需求。
3. 软件配置与集成：高清视频会议系统需要配置相应的软件，包括视频会议平台、会议调度系统、会议录制与存储系统等。
同时，还需要与其他相关软件进行集成，如企业的OA系统、CRM系统等，以实现更加便捷的会议管理和协同工作。
大型视频会议组网方案
大型视频会议组网方案

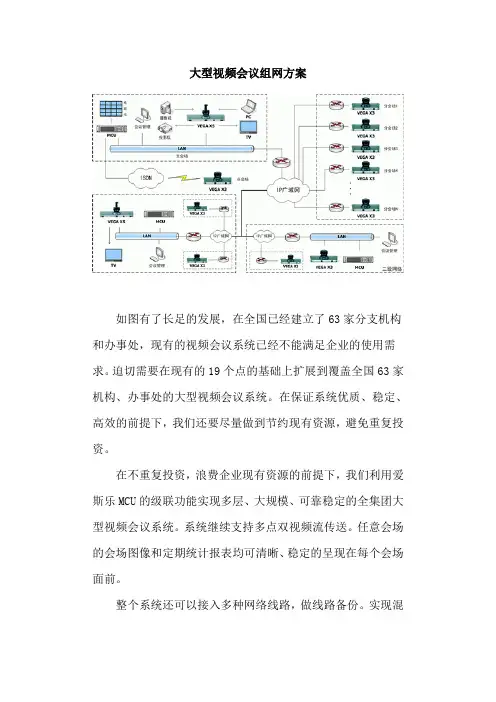

如图有了长足的发展，在全国已经建立了63家分支机构和办事处，现有的视频会议系统已经不能满足企业的使用需求。
