附着式升降脚手架全方位图文介绍2015-10-22 19:24 专业分类：建筑施工浏览数：1727 什么是附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
”俗称“爬架”SDG-02型升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高；2、架体宽度不应大于1.2m；3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²SDG-01型导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3KN/m2装修施工三层作业面，每层不超过2KN/m2电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
图解附着式升降脚手架
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
附着式升降脚手架安全装置PPT课件
防坠顶针
防坠顶针在使用时需注意以下问题：
1、在下降过程中需事先将防坠顶针与导轨架 脱离。
2、防坠顶针一般是可调节的，在上升或下降 过程结束后将防坠防坠顶针支顶在导轨架上 后需调节顶针长度以便防坠顶针起到防坠的 作用。
加固件
加固件除了在附着式升降脚手架使用工况
下起到防坠作用，还可通过加设垫木的方式 来调节架体的整体误差（水平支撑桁架高差 不得超过30MM）。需要注意的是，加固件在 附着式升降脚手架上升和下降过程中均需要 拆除。
内 部 构 造 图
摆 块
防止摆块超出摆动
限
范围
位
正 面 图
摆针（鹅头挡板）式
摆针式防坠装置是目前常用的防坠装置之 一，其工作原理是当上升或下降的速度超过 摆针(额头型挡板)的复位速度时，摆针即将 架体阻挡住。
摆针型防坠器
摆针式防坠装置有两种复位原理，一种是 靠摆针自身重力复位，另一种是通过加设弹 簧等的方式进行复位。
防坠落装置在设置时一般遵循冗 余原理，即每个竖向主框架处设置 不少于1个防坠装置，由于防坠装置 在架体下坠过程中不能保证一定起 作用，只能通过加设防坠装置的方 法，保证在架体坠落过程中至少一 个防坠装置起到作用，从而达到防 坠的目的。
防坠装置的类型
防坠装置的类别一般可按其采用的机械制动原 理和构造来划分。分为两大类。 一）卡位阻挡类型：这类防坠装置在出现坠落时， 卡位装置动作，将架体阻停在附着构造的某一部位 上，目前共2种形式： 1、棘轮棘爪及其原理派生的构造； 2、摆针（鹅头挡板）式 二）摩擦制动类型
法规中相关条文（强制性条文）
法规中相关条文（强制性条文）
防坠落装置
防坠落装置是附着式升降脚手架极重要的组成部分 ，是保障架体整体安全稳定的最后一道防线，防坠落装 置损坏，将会给整个附着式升降脚手架带来巨大的事故 隐患。
图解附着式升降脚手架知识分享
图解附着式升降脚手架图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
图解附着式升降脚手架共5页
图解附着式升降脚手架根据2019年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2019)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
(完整word版)图解附着式升降脚手架
图解附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。
升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高;2、架体宽度不应大于1.2m;3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m;4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²。
导轨式爬架技术参数架体宽度:0.7m架体高度:4.5-5倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3kN/m²装修施工三层作业面，每层不超过2kN/m²电动葫芦7.5T升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和6.3#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
6.3#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
水平桁架及竖向主框架承受自重及上部传来的施工动载荷、风载荷等。
附墙装置1、附墙支座:由国标型钢焊接制作，其钢性系数为10，承载能力强。
爬架图解
630附着式升降脚手架全方位图文介绍2015-10-22 19:24 专业分类：建筑施工浏览数：1727什么是附着式升降脚手架根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架。
”俗称“爬架”SDG-02型升降架结构示意钢制走道板/带抽拉杆件升降架结构示意图附墙爬升系统节点附着式升降脚手架结构构造的尺寸应符合下列规定：1、架体结构高度不应大于5倍楼层高；2、架体宽度不应大于1.2m；3、直线布置的架体支承跨度不应大于7 m，折线或曲线布置的架体，相邻两主框架支承点处架体外侧距离不得大于5.4m；4、架体的水平悬挑长度不得大于2 m，且不得大于跨度的1/2。
5. 架体全高与支承跨度的乘积不应大于110 m²SDG-01型导轨式爬架技术参数架体宽度:0.7m架体高度:倍标准层离墙距离：0.4m架体步高1.8m水平跨度0.7m、0.9m、1.2m、1.5m、1.8m附着最大间距：直线7.0m，转角5.4m结构施工两层作业面，每层不超过3KN/m2装修施工三层作业面，每层不超过2KN/m2电动葫芦升降速度13cm/min竖向主框架竖向主框架由Φ48钢管和#槽钢焊接而成。
Φ48钢管用来制作主框架的横撑，它与附着支座上的防坠块相配合，起到防坠作用。
#槽钢背对焊接形成导轨，用来安装附墙支座的防倾导向装置，同时能保证架体在升降作业时的垂直运动。
横杆和斜杆使主框架为整体单片式钢结构，横杆和斜杆可以将架体内外排连接成刚性整体，同时确保架体有可靠的力学传递。
底部水平桁架底部水平桁架为双排架体，由Φ48钢管做成的横杆、立杆和5#等边角钢做成的斜杆用M16×40螺栓连接而成。
架体宽900mm,每步架高1800mm。
附着式升降脚手架工程施工工艺工法(后附照片)
附着式升降脚手架工程施工工艺工法1 前言1.1 工艺工法概况附着式升降脚手架施工工艺是高层建筑的现代化施工方法之一。
早在八十年代就将该工艺应用于高层建筑施工之中，取得了很好的技术和经济效果。
近年来，随着超高层建筑的数量和高度不断加大，促使其应用越来越广泛。
1.2 工艺原理整体外爬式脚手架是通过支撑体系（支座）附着在工程结构上依靠自身的升降设备实现升降，即沿建筑物外侧搭设一定高度的外脚手架，并将其附着在建筑物上，脚手架带有升降机构和升降动力设备，随着工程的进展脚手架沿建筑物升降。
2 工艺特点2.1 与传统的悬挑脚手架和落地式脚手架相比，一次性投入的材料少，材料周转率高；2.2 操作简易，劳动力投入少，劳动强度低；2.3 使用过程中不需要塔吊配合，施工速度快；2.4 使用经济，有利于降低工程成本；2.5 防护安全，但对作业人员的综合素质要求较高。
3 适用范围本工法适用于各种不同类型的高层和超高层房屋建筑工程施工。
4 主要引用标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130）《建筑施工工具式脚手架安全技术规范》（JGJ 202）5 施工方法根据爬架方案搭设架体安装平台，在平台上放置承力导柱底盘，搭设水平桁架和主框架。
搭设外脚手架架体，铺设脚手板，设挡脚板，立面悬挂密目安全网，并根据规范要求设置连墙件。
主体施工过程中需要预留预埋螺栓眼，用来固定承力导柱，待主体混凝土强度满足要求后，就可以进行利用提升机构进行脚手架的爬升。
主体施工完成后，如果装饰装修使用，可以再滑下，如果装修不用，就可在空中解体拆除。
6 工艺流程及操作要点6.1 施工工艺流程1 导轨框架附着升降脚手架系统安装工艺流程，详见图1。
图1导轨框架附着升降脚手架系统安装工艺流程图2 附着式升降脚手架提升工艺流程图，详见图2。
3 附着式升降脚手架下降工艺流程图，详见图3。
6.2 操作要点6.2.1 预埋孔的安装防坠装置孔导向卸荷孔提升孔爬架预留孔洞示意图A--A图4 爬架预留孔洞示意图1 机位的预埋孔设在剪力墙或者边梁上，每个机位按设计位置中心线左、中、右各埋设一根预埋管，孔位水平间距为200和300±30mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图解附着式升降脚手架
根据2010年9月1日起实施的《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)给出的定义，附着式升降脚手架是指：“搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架”，俗称“爬架”。

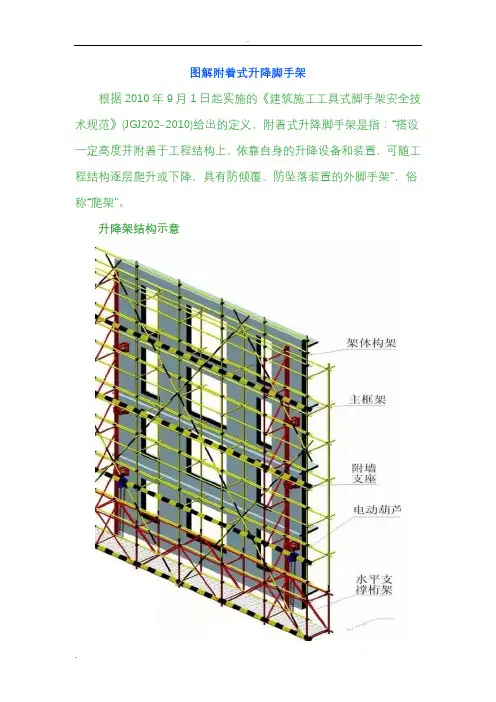

升降架结构示意
