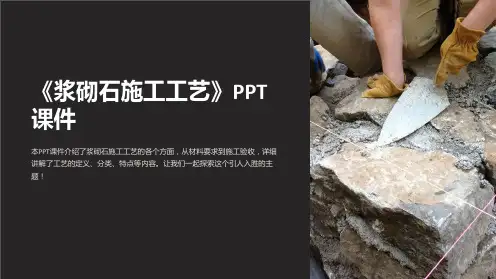

《浆砌石施工工艺》PPT 课件
本PPT课件介绍了浆砌石施工工艺的各个方面，从材料要求到施工验收，详细 讲解了工艺的定义、分类、特点等内容。让我们一起探索这个引人入胜的主 题！
I. 简介
工艺定义
了解浆砌石施工工艺的定义和其在建筑行业的应用。
工艺分类
探索浆砌石施工工艺的分类，包括不同类型的技术和方法。
2 粘贴方法
探索浆砌石施工中不同的 粘贴方法和技术。
3 封边处理
了解浆砌石施工中的封边 处理技巧和注意事项。
VI. 浆料使用
1. 浆料合理使用
探索如何合理使用浆料，确保 施工质量和效果。
2. 浆料误区
了解在浆砌石施工中常见的浆 料误区和解决方法。
3. 浆料维护
详细讲解浆料的维护方法和技 巧，提高施工效率。
2
土壤处理
了解浆砌石施工中对土壤的处理方法和技术。
3
砼基础浇筑
详细讲解砼基础浇筑的过程和要点。
IV. 雕刻加工
设计要求
了解在浆砌石施工中的雕刻设计 要求和技巧。
刻线方法
探索浆砌石施工中使用的刻线方 法和技术。
雕刻工具
介绍常用于浆砌石施工的雕刻工 具和器械。
V. 浆砌石施工
1 石材切割
详细介绍浆砌石施工中的 石材切割方法和工具。
工艺特点
了解浆砌石施工工艺的独特特点和优势。
II. 材料要求
1 浆料选择
探索浆砌石施工中不同浆 料的选择和使用。
2 石材选择
了解在浆砌石施工中使用 的不同类型的石材。
3 水泥、石膏等材料
详细介绍在浆砌石施工中 使用的其他材料要求。
M7.5浆砌片石施工工艺(重力式挡土墙,附示意图)word资料9页
M7.5浆砌片石施工工艺一、编制依据1、《建筑结构荷载规范》（GB50009-2019）2、《建筑地基基础设计规范》（GB50007-2019）3、《砌体结构设计规范》（GB50003-2019）4、《建筑边坡工程技术规范》（GB50330-2019）5、《公路工程技术标准》（JTG1301-2019）6、《建筑抗震设计规范》（GB50011-2019）7、《砌体工程施工质量验收规范》（GB50203_2019）二、设计说明挡墙形式根据设计图纸结合现场地形及土质情况确定断面尺寸形式。
=10kpa考虑，因此地面挡墙4米范围内严禁通行重型车地面附加荷载以qk辆，砌筑大型构造物。
保证地面4米范围内荷载控制在10kpa以内。
根据国标《中国地震参数区划图》（GB18306-2019）福建省区域划一览表，本挡墙位置基本烈度为6度，地震动峰值加速度为0.05，基本地震动反应谱特征周期为0.45s。
1、根据现场建筑荷载情况，挡土墙采用重力式挡土墙（直立式）。
如图所示：主要尺寸可分为两种类型（详见施工图纸）。
2、挡土墙基础的埋置深度应符合以下要求：○1、一般土质地基。
在保证开挖的基底面土质密实，且稳定性和承载力均满足后，其埋置深度不宜小于800mm，墙趾顶部的土层厚度不小于200mm。
○2、在遇到岩石时，基底要求嵌岩，岩石顶面要求平整。
○3、挡土墙基底纵坡i不宜大于5%.当大于5%时，应在纵向将基础做成台阶式。
台阶高度不宜大于0.5m。
如图所示：3、挡墙构造和防、排水设施。
○1、挡土墙每间隔10～20m应设置一道变形缝（或伸缩缝）。
当墙身高度不一，墙后荷载变化较大或地基条件较差时，应采用较小的变形缝间隔。
另在地基岩性变化处，墙高突变处和与其他建（构）筑物连接处应设沉降缝。
○2、根据现场实际情况，本挡墙设置如图所示排水系统。
泄水孔孔径100mm 左右，间距2～3m，按梅花形布置。
泄水孔向外坡度为5%，最后一排泄水孔应高出地面不小于200mm，泄水孔应保持直通无阻。
《浆砌石施工工艺》课件
砂浆制备
严格按照配合比进行砂浆 的制备，确保砂浆的质量 和稳定性。
其他辅助材料
脚手架
模板
用于砌筑施工的脚手架，确保施工安 全和稳定性。
用于固定石料位置和形状的模板，确 保砌筑的平整度和垂直度。
勾缝材料
用于石料之间的勾缝，常用的有水泥 、石灰、石膏等材料。
01
浆砌石施工前准备
施工现场准备
清理施工现场
砂浆制备
按照设计要求的配合比制备砂 浆，确保其稠度、强度等性能 指标符合要求。
砌筑工艺
按照设计要求的砌筑工艺进行 砌筑，确保砌筑的平整度、垂 直度、错缝等符合要求。
灰缝处理
对砌筑好的浆砌石进行灰缝处 理，确保灰缝饱满、均匀、美
观。
勾缝处理
勾缝材料选择
选择符合设计要求的勾缝材料，确保其颜色、质感与浆砌石相协 调。
浆砌石施工过程
测量放样
确定施工范围和标高
根据设计图纸和现场实际情况，确定浆砌石施工的范围和各层标 高，为后续施工提供准确的基准。
建立施工控制网
在施工区域内建立控制网，确保砌筑过程中的定位和尺寸准确性， 控制网一般由水准点和坐标点组成。
实地测量与放样
使用测量仪器对施工区域进行实地测量，并按照设计要求进行放样 ，包括确定砌筑的平面位置、高程和砌筑边界等。
施工人员安全防护
施工人员应穿戴工作服、手套、 鞋等个人防护用品。
高处作业时，应使用安全带、安 全网等防护措施。
施工现场应保持整洁，避免杂物 堆放，以免影响通行和作业安全
。
安全事故应急处理
施工现场应制定应急预案，并 配备必要的应急救援设备和器 材。
一旦发生安全事故，应立即启 动应急预案，组织救援，并及 时向有关部门报告。
浆砌石施工工艺 ppt课件
PPT课件
15
6、砌石表面勾缝
拌制好的砂浆向缝内分几次填充并用 力压实，直到与表面平齐，然后抹光。 砂浆初凝后砌体不得扰动。勾缝表面 与块石应自然接缝，力求美观、匀称， 砌体表面溅上的砂浆要清除干净。当 勾缝完成和砂浆初凝后，砌体表面应 刷洗干净，至少用浸湿物覆盖保持21 天，在养护期间应经常洒水，使砌体 保持湿润，避免碰撞和振动。
PPT课件
8
4、砌筑方法
一般要求
3）砌筑因故停顿，砂浆已超过初凝时 间，应待砂浆强度达到2.5Mpa后才可 继续施工；在继续砌筑前，应将原砌 体表面的浮渣清除；砌筑时应避免震 动下层砌体。
PPT课件
9
4、砌筑方法
一般要求
4）砌石体应采用铺浆法砌筑，砂灰浆厚度 应为20～30mm，当气温变化时，应适当调 整。
（4）水泥砂浆砌石体在砌筑时，应做 到大面朝下，适当摇动或敲击，使其稳 定；严禁石块无浆贴靠，竖在填塞砂浆 后用扁铁插捣至表面泛浆；同一砌筑层 内，相邻石块应错缝砌筑，不得存在顺 流向通缝，上下相邻砌筑的石块，也应 错缝搭接，避免竖向通缝。必要时，可 每隔一定距离立置丁石。
PPT课件
6
3、砌筑要求
PPT课件
11
4、砌筑方法
块石砌体
3）砌体的灰缝厚度应为20～30mm， 砂浆应饱满，石块间较大的空隙应先 填塞砂浆，后用碎块或片石嵌实，不 得先摆碎石块后填砂浆或干填碎石块 的施工方法，石块间不应相互接触。
4）砌体第一皮及转角处、交接处和洞 口处应选用较大的石料砌筑。
PPT课件
12
4、砌筑方法
类别
砌缝（cm）
条石砂浆砌石体 块石砂浆砌石体
平缝
1.5～2 2～2.5
《浆砌石施工工艺》课件
严格按照配合比，将砂、水泥、石 灰等材料混合搅拌，确保砂浆质量 均匀一致。
其他辅助材料
钢筋
用于加强结构强度，根据设计要 求选择合适规格的钢筋。
止水材料
用于防止渗漏，可选用橡胶止水 带、止水条等材料。
密封材料
用于缝隙填充，提高结构密闭性 ，可选用硅酮密封胶等材料。
03
浆砌石施工前的准备
基础处理
03
水利工程
浆砌石结构广泛应用于水 利工程中，如堤坝、水闸 、水库等。
建筑工程
在建筑工程中，浆砌石结 构常用于基础、墙体等结 构的砌筑。
景观工程
由于其独特的质感和风格 ，浆砌石结构也常用于景 观工程中，如公园、广场 、街道等。
02
浆砌石施工材料的选 择
石材的选择
石材的种类
根据工程需求和当地资源 条件，选择合适的石材种 类，如花岗岩、大理石、 石灰石等。
浆砌石施工工艺的特点
耐久性好
由于石块的坚固性和砂浆的粘结力， 浆砌石结构具有较好的耐久性，能够 承受长期的风吹雨打和自然侵蚀。
稳定性高
成本低廉
石块和砂浆的成本相对较低，因此浆 砌石施工工艺具有较低的工程造价。
砂浆能够将石块紧密结合，形成整体 结构，具有较高的稳定性。
浆砌石施工工艺的应用范围
01
02
石材的质量
确保石材质量符合设计要 求，无裂缝、无严重磨损 ，具有一定的抗压和抗折 强度。
石材的加工
根据施工图纸，对石材进 行加工，确保尺寸准确、 表面平整。
砂浆的选择
砂浆的种类
根据石材的特性和工程要求，选 择适当的砂浆，如水泥砂浆、石
灰砂浆等。
砂浆的配合比
根据施工条件和材料性能，设计合 理的砂浆配合比，以确保砂浆的抗 压、粘结强度和流动性。
石砌体工程施工PPT课件
料石基础砌筑形式有两种： 丁顺叠砌 丁顺组砌
丁顺叠砌：1皮顺石与1皮顶石相隔砌成，上下皮竖缝相 互错开1/2石宽； 丁顺组砌：同皮内1~3块顺石与一块顶石相隔砌成，顶 石中距不大于2m，上皮丁石坐中于下皮顺石，上下皮竖 缝相互错开至少1/2石宽。
3.料石基础 砌筑准备：
3
料石砌体砌筑
(1) 施工放线，立好皮树杆； (2) 砌筑前将基础垫层上清理干净，并浇水润湿； (3) 检查基础垫层标高是否满足要求，如不满足用稀释混 凝土找平； (4)常温施工时，提前一天将料石浇水润湿。
一、料石墙砌筑
3
料石砌体砌筑
料石墙用料石与水泥混合砂浆或水泥砂浆砌筑而成。其 中料石可采用毛料石、粗料石、半粗料石、西料石均可。
1、料石墙体的组砌方式有： 丁顺叠砌（同砌体的一顺一丁） 丁顺组砌（类似砌体的梅花丁） 全顺叠砌（同砌体的全顺砌筑）
一、料石墙砌筑
3
料石砌体砌筑
丁顺叠砌：要求上下皮竖缝错开1/2石长，适用于墙 后=石宽的情况。 丁顺组砌：同料石的基础砌筑方式。 全顺叠砌：要求上下皮竖缝错开1/2石长，适用于墙 后=石宽的情况；此种砌筑适用于墙后等于或大于2块石 块厚度。
一、毛石基础
2 毛石砌体砌筑
毛石―是在采石场爆破后直接得到的形状不规则的 石块。按其表面的平整程度分为乱毛石和平毛石两类。 建筑用毛石，一般要求石块中部厚度不小于150mm，长 度为300～400mm，质量约为20～30kg。
毛石基础是用乱毛石或平毛石与水泥混合砂浆或 水泥砂浆砌成。 •乱毛石：形状不规则的石块；
凸缝分为平凸缝、半圆凸缝、三角凸缝。 （作图示例勾缝形式）
4、墙面勾缝：
3 料石砌体砌筑
料石墙面勾缝前要先剔缝，将灰缝凹入20~30mm，加 浆勾缝；宜采用细砂拌置1：1.5水泥砂浆，或采用水泥石 灰砂浆，或加入防水材料。
浆砌片石施工工艺
浆砌片石施工工艺1、片石砌筑工程施工工艺流程为：砌筑准备→测量放线→基面处理→铺平缝砂浆→摆石→调正→竖缝砂浆填塞→扦实(振捣) →勾缝→养护→下一轮施工。
2、砌筑准备(1)砂浆试配将正规厂家生产的原材料试配其标号，达到设计要求后，报监理批准后执行。
(2) 片石检查检查片石的抗压强度标号和石质抗风化能力是否达到设计要求，片石表面的含泥量及污染程度是否达到设计要求，并用清水冲洗湿润后备用。
(3)基面处理在软基上用人工清理基面上的杂物，夯实基面，使其达到设计承载能力。
在岩石基面上，经人工搓毛后清除基面上的土块、松动石块、杂物等，冲洗基岩表面的泥沙后备用；泥岩基础清理完毕立即用高标号水泥砂浆封闭。
经现场监理工程师验收合格，清除基面土块、松动石子等杂物清除后，方可进行浆砌条石工程的砌筑。
(4)测量放线按设计放出砌体的内外边线，并检查其精度。
中心直线误差不大于10mm，垂直度误差小于3mm，高程误差小于5mm。
各控制点位确定后，用墨斗将线弹于基岩或基础上，精度检查合格后进入一道工序。
3、浆砌片石砌筑方法(1)砂浆拦制水泥砂浆制采用强制砼型拌合机拌制，手推车或人工运送至各砌筑工程面；砂浆稠度控制在30-50mm，当气温变化较大时，应作适当的调整；砂浆应随拌随用，保持新鲜。
(2)砂浆铺筑浆砌条石采用铺浆法砌筑，铺砂浆前，基面及片石料充分洒水湿润，砂浆铺筑面要均匀饱满，大面平整，砂浆应填平基座的凹进部分及坚缝，有必要时，对砂浆进行适当的振捣和搓密。
(3) 片石铺筑砌筑时应先铺浆后砌筑，石块应分层卧砌，上下错缝，内外搭接，砌立稳定，分段位置应尽量设在沉降缝隙或伸缩缝外；砌体砂浆必须饱满，石块间不得直接紧靠。
砌缝要求饱满，勾缝自然，匀称美观，表面平整，砌石外露面的砂浆应清除干净。
浆砌石筑轮郭及表面平整应采用尼成接线控制，表面偏差不得大于30mm，砌缝度：平缝15-20mm，坚缝20-30mm。
砌体外露面砌筑后，及时采用湿砂覆盖，人工洒水养护、养护时间14d，并经常保护外露面的湿润。
石砌体施工PPT课件
砌块施工
• 2. 错缝搭砌，搭接长度不小于砌块高度的1/3， 并不小于150mm。外墙转角处及纵横墙交接处应用 砌块互相搭接，如不能互相搭接，则每两皮应设 置一道拉结钢筋网片。
第29页/共35页
砌块施工
• 3.水平灰缝一般为10~20mm，有配筋 的 水 平 灰 缝 为 20~25mm 。 竖 缝 宽 度 15~20mm，当竖缝宽度大于40mm时应 用与砌块同强度的细石混凝土填实， 当竖缝大于100mm时，应用粘土砖镶 砌。 • 4. 当楼层高度不是砌块（包括水平
第30页/共35页
第31页/共35页
第32页/共35页
第33页/共35页
第34页/共35页
感谢您的观看！
第35页/共35页
第23页/共35页
第24页/共35页
第25页/共35页
第26页/共35页
第27页/共35页
砌块施工
• 由于中小型砌块体积较大、较重，不如砖块可以随意搬动，因此在吊装前应绘制砌块排列图，以指导吊装 砌筑施工。砌块排列图按每片纵、横墙分别绘制，要求做到：
• 1.尽量采用主规格砌块，减少镶砖；
第28页/共35页
料石墙砌筑
• 1.4 砌体转角处或交接处，应用石块相互搭接。 如交接处搭接确有困难时，则应在每一楼层范围 内至少设置钢筋网或拉结条两道。
第7页/共35页
料石墙砌筑
• 1.5 在料石和毛石或砖组合墙中，料石和毛石或 砖应同时砌筑，并每隔2～3皮料石层用丁砌层与 毛石砌体或砖砌体拉结砌合。丁砌料石的长度应 与组合墙厚度相同
料石墙砌筑
• 1.2 砌筑料石墙时，料石应放置平稳。砂浆铺设 厚度应略高于规定灰缝厚度。其高出的厚度：细 料石、半细料石宜为3～5㎜；粗料石、毛料石宜 为6～8㎜。
