电力工程中继电保护装置以及事故应对措施
电力工程中继电保护装置以及事故应对措施
发表时间：2017-07-17T17:00:11.587Z 来源：《电力设备管理》2017年第5期作者：张政
[导读] 积极采用增强继电保护的重视度和建立继电保护规范制度等措施，才能够不断提高电气系统的运行效率。
国网河南省电力公司南阳供电公司，河南南阳473000
摘要：电力工程中，对继电保护装置的管理工作是电力系统能够合理运行的重要保障。
为了能够加深对继电保护装置的管理工作了解，本文首先分析了继电保护装置的定义和运行条件以及其管理作用，并具体分析了继电保护中设备管理上存在的问题、输出功率不足或者是稳定性较差和直流的熔丝配置方面等问题，针对性地提出不断增强继电保护的重视度和建立继电保护规范制度等策略，希望能够为提高电力工程管理水平做出贡献。
关键词：电力工程；继电保护装置；事故应对措施
1继电保护装置概述
1.1继电保护装置的定义
通常来说，所谓继电保护装置就是将一个系统内部的多个组合元件以及相关的逻辑部件进行排列组合到一起，然后对其电力系统中的继电进行一种保护的设置。
在这个设置装置中，整个装置是一个整体，如果其中所处部件位置出现一定的故障，那么就会导致整个功能系统无法正常工作，所设置的保护装置就会出现一定的情况，如跳闸或报警等现象，操作技术人员就能够及时地发现系统装置出现故障，从而进而维修和调整。
1.2继电保护装置具备的运行条件
在整个电力系统运行过程中，如果相关的保护装置没有进行完善的保护设置，就会导致整个电力系统的功效没有得到正确的发挥，对于电力系统的保护，只有保护装置能够做到服务于整个电力系统，同时整个保护装置要能够维持在一种可靠、稳定、安全、灵活的状态下，才能够保证整个电力系统的正常运行。
另外一方面，电力系统的保护装置也是需要借助于电力的供应，所以在保护装置正常运行的同时，要能够保证电力的供应符合正常的操作规程，以促进电力保护装置正常有效运转。
1.3继电保护装置作用
电力系统的继电保护装置不仅仅能够保证整个电力系统的正常有效运转，而且能够为电力系统的其他方面的运转作出实质性的作用，对此，其作用主要体现在一下几个方面：
1.3.1能够对电力系统进行监督。
在电力系统运行过程中，很容易出现一些细小的故障影响整个电力系统的正常运行。
在另外一方面继电保护装置能够从更加细微的层面来对电力系统进行管理，从而能够保证整个电力系统的有效运行。
在电力系统出现故障的同时，继电保护装置能够立即做出反应，将所出现的故障元件断开，能够有效减少电力元件的损伤，从而保护电力系统的整体功能，维护电力系统的正常使用。
1.3.2针对电力设备异常情况做出反应。
在电力系统的正常运行过程中，继电保护装置发挥了重要作用。
继电保护装置不仅仅能够保护电力系统正常运行。
同时能够在电力系统运行过程中做出一定的监督行为。
如果电力系统运行过程中，出现一定工作异常的情况，那么，继电保护装置就能够结合装置设置来做出更加合理有效的反应。
能够针对异常的工作状态和不同的维修方法来传达出不同的信号，以达到让工作人员知晓的目的。
继电保护装置的调节和反应是自动化的，能够充分体现出智能化的管理特点，同时，在整个电力系统运行状态中，能够全程参与电力系统运行的监督工作。
1.3.3实现电力系统自动化。
在电力系统运行过程中，继电保护装置能够全程参与电力系统的监督工作，由于整个继电保护装置具有灵活性和可靠性的特点，所以在电力系统的工作过程中，能够实现对电力系统的自动化监督工作，在整个电力系统运行过程中，通过对工作状态进行监督，能够及时针对故障发出警示信息，而且在进行远程工作过程中，能够及时迅速的进行跳闸等自动化操作，大大避免了工作故障对电力系统的二次伤害，所以在整个电力系统工作中，继电保护装置必不可少，能够为电力系统正常运行发挥重要作用。
2影响继电保护系统可靠性的因素
2.1人为因素。
影响继电保护运行的重要因素是人员因素，因为继电保护安装时，一些技术人员不能按照标准规程进行操作，特别是违反了设计规划，使接线过程出现了极性不正确、误接线等问题。
人为因素是影响继电保护良好运行的重要因素，需要全面提升技术能力与理解水平，才能有效保证继电装置良好运行。
2.2继电保护系统软件因素。
继电保护的软件非常重要，是指挥高度分析的重要中枢，如果在使用过程中，软件出现了错误，则会导致保护装置误动或拒动的现象发生，不但影响了继电保护装置功能发挥，严重的还会造成设备损毁，需求分析定义、编码、测试、定值等软件故障。
2.3继电保护系统硬件装置因素。
继电保护装置硬件组成非常复杂，在运行中常常出现问题的硬件主要有电源供应模块、中央处理模块、数字量输入模块、模拟量输入模块、数字量输出模块等，任何一个模块如果出现问题，都会影响到数据分析能力的发挥，使继电保护出现误动。
继电保护中的二次回路也是主要的硬件设施，一些长期使用的二次回路绝缘出现了老化、裸露的情况，直接影响了继电保护系统正常运行。
另外，影响继电保护装置运行的还有切换箱、电器箱、通道接口、纵联差动保护，不论哪一个环节出现问题，均会导致装置系统阻断，直接影响继电保护装置动作。
3继电保护事故处理方法
继电保护出现了事故，会影响到整体电力供应质量，只有根据不同故障针对性进行处理，才能继电保护装置作用，实现高效供电用电。
3.1全面做好事故的检测。
这其中就需要通过快速分析，做出正确人诊断，使事故得到快速解决，一是正确对待人为事故。
按照现场断路器跳闸后的情况，进一步查明信号指示原因，全面界定好人为事故或者设备事故。
二是充分利用故障录波和时间记录。
要全面利用计算录波图形，分析事故原因，根据有用信息所提供的片断，全面做好事故的判断。
3.2运用正确的检查方法。
当发生故障时，正确及时的诊断非常必要，只有方法得当，才能有效确定成因。
一是逆序检查法。
现代计算机技术发展，使故障事件记录和录波记录，但是也会出现一些不能短时间解决的问题，这时要想快速达到故障检测，则需要从内部查找原因，根据事故发生的根源全面进行查找，从事故发的结果一级级形成倒推，往前查找事故成因，解决问题。
二是顺序检查法。
根据外部检
查、绝缘检测等顺序全面做好系统的检测，这种方法也是常用方式，主要是在计算机保护出现拒动或逻辑问题时使用，能够快速查明原因。
三是整组试验法。
通过这种方式，能够快速查明保护装置动作逻辑、动作时间，能快速查明成因，找到根源。
4提高继电保护可靠性措施
4.1提高继电保护人员素质。
相关的调试人员需要专业性，全面树立责任心与积极性，对各种技术要全面掌握与了解，严格操作规程与制度，只有这样，才能避免出现人为误操作。
要对保护装置运行定期进行维护，做好检测与修理，从根本上提高保护装置运行的可靠性。
4.2严格选择设备设施。
保护装置在供电运行中起着重要作用，硬件设施非常重要，只有制造和选购时，把好质量关，才能保证装置元器件质量，降低使用故障，提高硬件的寿命，避免、不合格劣质元件进入市场与行业领域。
4.3设计好晶体管保护装置。
晶体管需要安装与高压室隔离的房内，免遭高压大电流影响，导致线路的断路故障，避免出现切合闸操作电弧影响。
进一步提高晶体管保护抗干扰能力。
5结语
加强对继电保护装置的管理水平是不断提高电气系统运行效率的物质保障，在管理方面，要能够针对继电保护中设备管理上存在的问题、输出功率不足或者是稳定性较差和直流的熔丝配置方面等问题，积极采用增强继电保护的重视度和建立继电保护规范制度等措施，才能够不断提高电气系统的运行效率。
参考文献
[1] 关峰.浅析继电保护不稳定的事故原因及应对策略[J].山东工业技术,2015,24:169.
[2] 秦世鸿.探究电力工程中继电保护装置以及事故的应对策略[J].经营管理者,2015,33:377.
[3] 蔡军.电力系统继电保护事故发生原因及改进措施分析[J].中国高新技术企业,2016,25:42-43。
电力生产中的反事故措施
电力生产中的反事故措施一、继电保护1、充分发挥继电保护专业管理的职能作用，明确责任、权限和防止重大事故发生的关键环节，提高电网安全稳定运行水平，防止由于保护不正确动作而引起系统稳定破坏和电网瓦解、大面积停电等事故的发生。
各级领导应重视继电保护队伍建设，加强继电保护人员专业技能和职业素质培训，建立培训制度，保持继电保护队伍相对稳定，并不断培养新生力量。
2、继电保护技术监督应贯穿电力工业的全过程。
在发、输、配电工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，都必须实施继电保护技术监督。
贯彻“安全第一、预防为主”的方针，按照依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
各网、省调度部门应进一步加强技术监督工作，组织、指导发、供电企业和用户做好继电保护技术监督工作和运行管理工作。
各发供电企业（特别是独立发电企业）、电力建设企业都必须接受调度部门的技术监督和专业管理，应将继电保护技术监督和专业管理以及相应的考核、奖惩条款列入并网调度协议中，确保电网的安全稳定运行。
3、继电保护新产品进入电网试运行，应经所在单位有关领导同意后，报上级调度部门批准、安监部门备案，并做好事故预想。
不符合国家和电力行业相关标准的以及未经技术鉴定和未取得成功运行经验的继电保护产品不允许入网运行。
所有入网运行继电保护装置的选型和配置，从初步设计阶段至投产运行前都必须经过相应各级调度部门的审核。
4、继电保护新产品进入电网试运行，应经所在单位有关领导同意后，报上级调度部门批准、安监部门备案，并做好事故预想。
调度部门应根据电网实际情况和特点，编写满足电网安全、稳定要求的继电保护运行整定方案和调度运行说明，经主管领导批准后执行。
5、进一步改进和完善继电保护用高频收发信机的性能，对其动作行为进行录波和分析。
充分利用故障录波手段，加强继电保护装置的运行分析，从中找出薄弱环节、事故隐患，及时采取有效对策。
6、继电保护的配置与整定都应充分考虑系统可能出现的不利情况，尽量避免在复杂、多重故障的情况下继电保护不正确动作，同时还应考虑系统运行方式变化对继电保护带来的不利影响，当遇到电网结构变化复杂、整定计算不能满足系统要求而保护装置又不能充分发挥其效能的情况下，线路应遵循以下原则：（1）线路纵联保护必须投入。
电力行业防止继电保护及安全自动装置事故的重点要求
电力行业防止继电保护及安全自动装置事故的重点要求电力行业是一个重要的基础产业，而继电保护及安全自动装置则是电力系统稳定运行的关键设备。
为了确保电力系统的安全性和可靠性，电力行业对继电保护及安全自动装置事故有着重点要求。
以下是我对这一要求的理解和总结。
首先，电力行业对继电保护及安全自动装置事故的重点要求是确保电力系统的稳定运行。
继电保护是电力系统安全运行的最后防线，一旦出现故障，继电保护设备需要迅速切除短路或故障部分，并保护电力系统的其余部分继续运行。
因此，继电保护设备的可靠性和响应速度是重点要求之一其次，电力行业还要求继电保护及安全自动装置具备高度的自适应能力。
电力系统在运行过程中，变化是非常频繁的，包括负荷变化、故障变化等。
继电保护及安全自动装置需要根据实时的电力系统工作状态进行相应的调整和响应，确保始终能够有效保护电力系统的安全运行。
第三，电力行业强调继电保护及安全自动装置的可测试性和可靠性。
继电保护设备需要定期进行测试以确保其功能的可靠性。
为了方便测试，继电保护及安全自动装置应具备一定的自检和自校验功能。
另外，需要提供相关的测试设备和工具，以便对继电保护设备进行全面、准确的测试和检修。
此外，电力行业还要求继电保护及安全自动装置具备高度的互锁和自动化能力。
电力系统中的许多设备是相互关联的，继电保护及安全自动装置需要能够检测和控制这些设备之间的协调工作。
同时，继电保护及安全自动装置还需要具备一定的自动化功能，以实现对电力系统的监测、分析和控制。
另外，电力行业对继电保护及安全自动装置事故的重点要求还包括数据记录和通信功能。
继电保护设备需要能够记录各种重要的运行数据，以供事故分析和故障排查。
此外，继电保护及安全自动装置需要能够与其他相关设备进行通信，并及时传输实时的工作状态和告警信息。
最后，电力行业还着重要求对继电保护及安全自动装置进行全面的培训和教育。
只有通过系统的培训和教育，电力工程师和技术人员才能全面了解和掌握继电保护及安全自动装置的运行原理、功能特点以及维护和操作技术，从而提高继电保护设备的可靠性和安全性。
电力系统继电保护问题及解决措施
电力系统继电保护问题及解决措施摘要：随着人们对电能需求的不断增加，电力事业发展更加迅猛，而同时也对其安全稳定的运行提出更高要求。
但在电力系统实际运行中，继电保护存在不稳定情况，为切实发挥继电保护在电力系统中的保护作用，分析了电力系统中继电保护不稳定原因，并针对不稳定原因提出相应解决措施，以此提升继电保护在电力系统中运行的稳定性，从而促进我国电力行业发展的可持续性。
关键词：继电保护；电力系统；不稳定；原因分析；解决措施引言不可否认的是我们国家的电力系统结构越来越复杂，在这个大背景之下做好继电保护装置的运行维护显得格外重要。
继电保护装置从根本上就是为了维护整个电力系统的安全运行，再加上继电保护装置本身的运行环境就比较特殊，所以在继电保护装置正常的运行过程当中，经常会受到一些外界环境的干扰，就比如说人为的操作因素或者是自然环境因素等等都会引起继电保护装置发生不同程度的故障或者损坏。
针对这种情况，我们必须要高度的重视起来，对继电保护装置进行维修，让继电保护装置可以一直稳定的运转下去，最终为电力系统的安全运行提供强有力的保障。
1不稳定原因分析1.1电流互感器饱和故障人们的经济水平和生活方式具有相关性，生活水平的提升会导致居民用电量的总体提升。
用电量的总体提升对我国整体电力系统的设备性能提出了新要求，对我国的电力系统终端和继电保护装置也是一种挑战。
当前已经出现多种原因的负荷导致继电保护装置故障，电流互感器饱和故障就是其中最常见的类型之一。
当电流互感器因为用电量的增大而进入饱和状态时，励磁阻值变小，导致电流值的增大，造成电流互感器在测量和检测数值上的误差，导致电力系统中继电保护装置无法正常地运转。
但如果电流互感器的励磁阻值抵抗力变高，产生的励磁电流会随之变小，就可以忽略产生的误差。
电流互感器饱和故障的主要原因是电流互感器达到了饱和，导致电流过大，产生了意料外的数值误差，导致继电保护装置的运行状态出现一定的错误。
南方电网电力系统继电保护反事故措施版修改稿
南方电网电力系统继电保护反事故措施汇编2014年12月目录1总则1.1《南方电网电力系统继电保护反事故措施》（以下简称《反措2014版》）是在原《中国南方电网公司继电保护反事故措施汇编》的基础上，依据《防止电力生产事故的二十五项重点要求》等规程规定，使用借鉴《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》、《继电保护及安全自动装置反事故技术措施要点》等技术要求，汇总近年来南方电网电力系统继电保护装置安全运行方面的有关反事故措施，结合南方电网的实际情况和实施经验而制定的。
1.2《反措2014版》与相关技术标准的修编相结合，重点针对相关的设计、运行等技术标准中没有提及或没有明确而对继电保护安全运行产生影响的问题。
对于部分已在相关技术标准中明确要求的早期反事故措施，本次原则上不再重复。
因此，在贯彻落实《反措2014版》的过程中仍应严格执行相关规程、规定和标准。
1.3新建、扩建和大修技改等工程均应执行《反措2014版》，现有发电厂、变电站已投入运行的继电保护装置，凡严重威胁安全运行的必须立即改进，其它可分轻重缓急有计划地予以更新或改造。
不能满足要求的应结合设备大修加速更换，而对不满足上述要求又不能更改的，由设计、制造和运行等单位共同研究、解决。
过去颁发的反措及相关标准、规定，凡与本《反措2014版》有抵触的，应按《反措2014版》执行。
1.4制造、设计、安装、调度、运行等各个部门应根据《反措2014版》，结合本部门的实际情况，各有关部门都应在遵循《反措2014版》的基础上，认真对本单位的各项反事故措施落实情况进行全面检查、总结，制定适合本单位具体情况的执行计划。
2整定计算2.1继电保护的配置与整定都应充分考虑系统可能出现的不利情况，尽量避免在复杂、多重故障的情况下继电保护不正确动作，同时还应考虑系统运行方式变化对继电保护带来的不利影响，当遇到电网结构变化复杂、整定计算不能满足系统要求而保护装置又不能充分发挥其效能的情况下，应按整定规程进行取舍，侧重防止保护拒动，备案注明并报主管领导批准。
防止继电保护出现“三误”问题的措施
【电气学院】防止继电保护出现“三误”问题的措施版块： 电气工程 供配电技术在继电保护基建施工、运行维护、检验调试过程中，屡屡出现因为“三误（误碰、误整定、误接线）”问题而导致继电保护及安全自动装置的不正确动作，造成跳闸、停电、甚至酿成重大事故。
随着电网的不断发展，电力设备规模快速膨胀，确保继电保护的正确动作至关重要。
防止和杜绝继电保护“三误”问题，是确保电网安全运行的前提条件。
1、防止误投退保护压板的措施1.1 加强保护压板运行方式管理根据（1）保护装置使用说明书（2）保护整定计算方案确定的保护定值整定（通知）单，确定保护装置各压板的投退方式。
把保护压板的投退方式详细列入现场运行规程中，供运行人员学习掌握。
采用“看板管理”的方法，将保护压板投退方式列表贴在压板面板处，便于运行人员操作参照和巡查核对。
执行保护压板定期核对制度，继电保护运行管理专业人员与现场运行人员根据电网运行方式定期（每月不少于一次）核对保护压板的投入方式，确保保护装置投入的正确性。
1.2 明确保护压板投退操作的职责分工需要随一次设备的运行方式改变而切换的保护压板以及调度下令切换的保护压板明确由运行人员负责投退，列入倒闸操作票中与一次设备一起按顺序操作；对保护装置在检验过程中可能引起误动出口的保护压板明确由检修人员提出并列入继电保护工作现场安全措施票中落实投退。
1.3 正确操作保护压板运行人员在倒闸操作中含有保护压板操作任务时，应严格执行操作监护复诵制，按一次设备操作的要求每操作完一步打一个勾，按步骤逐项操作，并检查确认压板投退正确可靠。
对微机保护采用软压板的投退也应严格执行操作票制度。
1.4 加强保护压板标识保护压板均应有清晰的双重编号，压板及其编号应分行列分隔标识清楚，同一屏内装有多回路保护应用标识线分隔开来。
1.5 误投压板的技术防范措施根据保护压板运行方式，在新保护装置投运前把暂时不使用的压板取下收回备用，避免无整定值保护误投入。

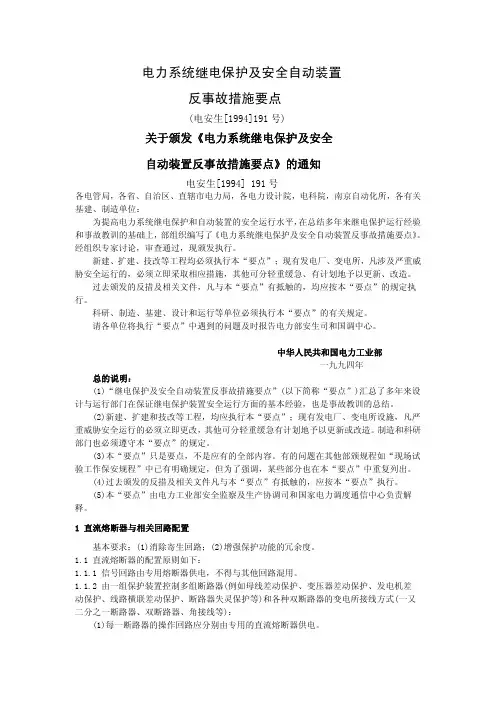

电力系统继电保护及安全自动装置反事故措施要点
电力系统继电保护及安全自动装置反事故措施要点(电安生[1994]191号)关于颁发《电力系统继电保护及安全自动装置反事故措施要点》的通知电安生[1994] 191号各电管局，各省、自治区、直辖市电力局，各电力设计院，电科院，南京自动化所，各有关 基建、制造单位：为提高电力系统继电保护和自动装置的安全运行水平，在总结多年来继电保护运行经验 和事故教训的基础上，部组织编写了《电力系统继电保护及安全自动装置反事故措施要点》。
经组织专家讨论，审查通过，现颁发执行。
新建、扩建、技改等工程均必须执行本“要点”；现有发电厂、变电所，凡涉及严重威胁安全运行的，必须立即采取相应措施，其他可分轻重缓急、有计划地予以更新、改造。
过去颁发的反措及相关文件，凡与本“要点”有抵触的，均应按本“要点”的规定执 行。
科研、制造、基建、设计和运行等单位必须执行本“要点”的有关规定。
请各单位将执行“要点”中遇到的问题及时报告电力部安生司和国调中心。
中华人民共和国电力工业部一九九四年总的说明：(1)“继电保护及安全自动装置反事故措施要点”(以下简称“要点”)汇总了多年来设 计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。
(2)新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严 重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。
制造和科研 部门也必须遵守本“要点”的规定。
(3)本“要点”只是要点，不是应有的全部内容。
有的问题在其他部颁规程如“现场试 验工作保安规程”中已有明确规定，但为了强调，某些部分也在本“要点”中重复列出。
(4)过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。
(5)本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解 释。
1 直流熔断器与相关回路配置基本要求：(1)消除寄生回路；(2)增强保护功能的冗余度。
1.1 直流熔断器的配置原则如下：1.1.1 信号回路由专用熔断器供电，不得与其他回路混用。
电力系统继电保护反事故措施培训(林志强)
2.3 经控制室零相小母线（N600）连通的几组电压互感器二次回路，变电站的 N600小母线应通过电缆（至少4平方以上多股黄绿线）在控制室内可靠一点直接 接地并严禁解开，在接地点应悬挂明显标示牌。各电压互感器二次中性点在开关 场地接地点应断开；为保证接地可靠，各电压互感器地中性线不得接有可能断开 的断路器或接触器等。对于没有与其他PT回路存在电气联系的电压互感器可直接 在线路PT端子箱可靠接地。 案例：水口电厂在改造220KV母线PT二次回路交直流混缆工作时，不慎将220KV 母线PT二次回路N611与接地点断开，导致PT一次电压通过一、二次绕组之间耦合 电容致使PT二次绕组产生过电压，造成其余5台主变间隙保护3U0动作，除接地运 行的#1主变外，其余 5台运行主变全部跳闸。 一二次耦合电路示意图：正常情况下，PT一二次绕组由于两端接地，耦合电容 PT C1不起作用，开口三角形电压输出为零。
以南自的PSL621C保护操作回路图为例： 保护操作回路的跳合闸电流要根据开关动作电流来调整，跳合闸电流 是由开关线圈本身的电阻决定的。保护保持继电器线圈为电流型内阻很小，所 以保护装置跳合闸回路本身的电阻可忽略不计，整个跳合闸回路电阻主要是开 关跳合闸线圈内阻，该回路的电流大小就决定于直流系统控制电压和开关线圈 电阻的大小，如直流电压为220V，开关合闸线圈阻值110 ，则电流为 220/110=2A。 现场只是调整的流过TBJ（/HBJ）线圈的电流。PSL621C跳合闸保持 继电器动作电流为250mA，如果一个并联电阻也不接入（不包括R12)，跳合 闸电流全部从保持线圈流过,可配合的跳合闸电流为0.5A，此时保持系数为2 。 并入电阻R13,该电阻的阻值设计同保持线圈回路阻值基本相等, 因为电阻分流, 则外部整个跳合闸电流为1A时，此时流过保持继电器线圈的电流还是0.5A,， 保持系数还是2。操作板上还有几个不同阻值的电阻，在并入该电阻后，可以 在原来0.5A基础上“增加”的跳合闸电流。通过这几个电阻的组合，就可以 适应外部开关动作电流从0.5A~4A的情况，目的就是要保证流经TBJ（/HBJ） 线圈的电流在0.5A左右。
电力系统继电保护及安全自动装置反事故措施管理规定(试行)
３６ 制造或科研单位在制造或研制、改进产品时，应贯彻反措规定，并及时向用户通报。 ． ４ 反措的监督管理 ４１ 各单位的反措计划、年度执行情况应于每年的一季度内上报上级主管部门，同时抄报 ． 本单位安监部门。２０Ｖ及以上系统的反措计划及执行情况 ，由各网、省局继电保护主管部 ２ｋ 门负责汇总，并于每年一季度内上报部 ，同时抄送同级安监部门。 ４２ 各级安全监察部门应监督检查反措计划的完成进度和实施效果。对无故不执行反措 ， ． 长期拖延反措计划的实施或执行不力的单位 ，安监部门有权责令和监督执行 ，并 向上级主管
部门汇报情况。
５ 奖励和处罚 ５１ 电力部及各网、省局不定期下发通报，对积极贯彻反措保证 电力系统安全运行做出贡 ． 献的单位和个人给予表彰，并由网、省局给予奖励。反措项 目可申报合理化建议 、技术改进
奖。
５２ 对于反措贯彻执行不力 ，反措实施计划、项 目不落实的单位 ，将给予通报批评，并责 ．
令限期完成。 ５３ 对因不执行反措造成继电保护事故导致电力系统事故停电，主管部门应严肃处理。可 ．
反 ｉ 管 娜ｚ 事 清ａ 碑 一 ｗ
（ 翩爪９１ ） ９ １－ ４ ４１ ３ ｝
国家电力调度通信中心 电力工业部安全监察与生产协调司
关于颁发 《 电力系统继电保护 及安全 自动装置反事故措施管理 规定》（ 试行）的通知
调 网 ［９４ ３号 １９ ］ ４
各电管局 ，各省 、自治区、直辖市电力局，各电力设计院，电科院，南京 自动化所 ，各有关
３ 反措 的贯 彻执行
３１ 各单位根据上级颁发的反措要求 ，分轻重缓急制定具体的实施计划，反措项 目一经确 ． 定 ，应严格按期完成，各单位都应维护执行反措计划的严肃性。 ３２ 各网、省局及其所属单位，以及接人电网的其他 电厂 、小电网对反措计划项 目要从资 ． 金 、人力、时间安排等方面予以保证。 ３３ 各级调度部门主管生产的领导，发、供电单位主管生产的副局 （ ． 厂）长及总工程师， 对本单位反措计划的实施负有领导责任。各级继电保护主管部门负责组织本单位反措计划的 具体实施。 ３４ 设计部门 （ ． 包括非电力系统所属的设计单位）在进行电力工程的保护装置设计时，应 贯彻执行反措规定。凡不执行反措 ，运行部门有权要求不予通过设计审查或拒绝投人运行。 ３５ 施工单位在进行电力工程保护装置设备安装调试时，应遵守已有设计的反措规定。凡 ． 因执行反措引起的设计变更、费用增加等问题应由业主与工程主管部门和施工单位共同协商 解决。凡不执行反措，业主有权拒绝验收，电网调度部门有权不允许保护投人运行，基建项 目不能报竣工。
电力系统继电保护及安全自动装置反事故措施要点》
1 总则1.1 《电力系统继电保护及安全自动装置反事故措施要点》(以下简称“要点”)汇总了多年来设计与运行部门在保证继电保护装置安全运行方面的基本经验，也是事故教训的总结。
1.2 新建、扩建和技改等工程，均应执行本“要点”；现有发电厂、变电所设施，凡严重威胁安全运行的必须立即更改，其他可分轻重缓急有计划地予以更新或改造。
制造和科研部门也必须遵守本“要点”的规定。
1.3 本“要点”只是要点，不是应有的全部内容。
有的问题在其他部颁规程如《现场试验工作保安规程》中已有明确规定，但为了强调，某些部分也在本“要点”中重复列出。
1.4 过去颁发的反措及相关文件凡与本“要点”有抵触的，应按本“要点”执行。
1.5 本“要点”由电力工业部安全监察及生产协调司和国家电力调度通信中心负责解释。
2 直流熔断器与相关回路配置基本要求：消除寄生回路：增强保护功能的冗余度。
2.1 直流熔断器的配置原则如下：2.1.1 信号回路由专用熔断器供电，不得与其他回路混用。
2.1.2 由一组保护装置控制多组断路器(例如母线差动保护、变压器差动保护、发电机差动保护、线路横联差动保护、断路器失灵保护等)和各种双断路器的变电所接线方式1 1 2 断路器、双断路器、角接线等的配置原则：2.1.2.1 每一断路器的操作回路应分别由专用的直流熔断器供电。
2.1.2.2 保护装置的直流回路由另一组直流熔断器供电。
2.1.3 有两组跳闸线圈的断路器，其每一跳闸回路应分别由专用的直流熔断器供电。
2.1.4 有两套纵联差动保护的线路，每一套纵联差动保护的直流回路应分别由专用的直流熔断器供电；后备保护的直流回路，可由另一组专用直流熔断器供电，也可适当地分配到前两组直流供电回路中。
2.1.5 采用“近后备”原则，只有一套纵联差动保护和一套后备保护的线路，纵联差动保护与后备保护的直流回路应分别由专用的直流熔断器供电。
2.2 接到同一熔断器的几组继电保护直流回路的接线原则：2.2.1 每一套独立的保护装置，均应有专用于直接到直流熔断器正负极电源的专用端子对，这一套保护的全部直流回路包括跳闸出口继电器的线圈回路，都必须且只能从这一对专用端子取得直流的正、负电源。
电力系统继电保护故障分析与处理措施
电力系统继电保护故障分析与处理措施摘要：随着经济的不断发展，人们对电力的需求日益增加。
面对巨大的电力需求，继电保护故障的维护技术越来越受到重视。
继电保护装置的安全直接关系到整个电力系统的安全，关系到整个电力企业的发展，对人们的生活影响很大。
因此，在生产生活中，要保证电力系统的实际运行安全，必须更加重视对继电保护装置的维护和管理。
基于此，本文将对电力系统继电保护故障分析与处理措施进行分析。
关键词：电力系统；继电保护装置；故障；处理措施1 继电保护装置概述所谓的继电保护装置就是电气系统在正常运行中突然发生故障，或是在系统运作期间出现危害生命或设备安全状况时，继电保护可将硬件问题与所有设备隔离开，并激活警报系统。
专业护理人员可以及早发现人们实际工作中的问题，从而在短时间内消除故障并确定护理的开始。
在这样的条件下，诸如发电机和输电线路之类的关键设备已经得到大规模开发，这有效地减少了损失。
电力系统正常工作情况下，因为继电保护装置存在的误动问题将会使得电力系统原有的备用容量以及多数输电线路无法正常工作，继而引发沉重的经济损失影响。
虽然误动问题确实会带来一定的经济损失影响，但是这些经济损失多数都能够控制到电力企业的承受范围内；然而，如果出现误动问题的同时还表现出拒动问题，则很大程度上会让电力企业伤筋动骨。
在当前的电力发展背景下，误动问题以及拒动问题两者呈现出同等关系作用下的矛盾性，由此明确，在实现继电保护装置控制期间，需要将其误动以及拒动都控制在相对平衡的状态，如此才能够确保整体管理工作顺利完成。
2 继电保护对电力系统的重要意义电力系统的各环节均需继电器的支撑，确保电力系统高效、稳定、正常运行。
继电器通过采集电力系统整体运行信号，将采集信号传送到显示屏，同时也将各环节错误在显示器进行显示，实现技术人员的实时监测及调控。
继电器与电力系统全部设备相连接，一方面可对电力系统的传输设备进行保护，另一方面可将控制信号传输与终端设备，降低设备的高压击穿风险，提高电力系统设备运转的稳定性、安全性。
