灯头座检验规范
文件主题灯头检验规范
版
本
修订内容修订日期修订者A/0 新发行2019-8-7 杨月贵
部
门
会
签
分
发
份
数
文件发行章批
准
审
核
制
订
文件主题灯头检验规范
1 目的
明确灯头灯座来料品质验收标准,规范检验动作,使检验、判定标准达到一致性。
2 适用范围
适用于我司E系列的灯座类来料检验。
3 检验条件
3.1照明条件:日光灯600~800LUX;
3.2目光与被测物距离:30~45CM;
3.3灯光与被测物距离:100CM以內;
3.4 检查角度:以垂直正视为准±45度;
3.5检查员视力:双眼视力(包括戴上眼镜)1.0以上,且视觉正常,不可有色盲,斜视、散光等;
4 参照标准
依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=1.0;MI=2.5
依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:2.5抽样

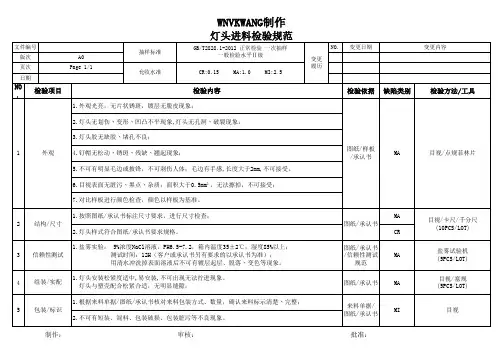

5 检验内容
检验项目检验
方法
检验标准不良描述
检验类型检验
水平
不良
判定
常规确认AQL
外观目
视
物料标识清楚,标签上所写内容应与入库
单上内容相符;
物料标识不清,有涂改,
且内容与入库单上不符;
√
正常
Ⅱ级
单次
1.5
包装箱应能有效地保护物料在运输过程
中不致于损坏;
外箱变形、破损引起物料
受损;
√ 1.5认证符合对应厂家样品和NVC 3C认证
清单要求;
认证与样品不一致或不符
合清单要求;
√
Ac/Re
:0/1丝印或模印内容正确,字迹清晰无漏印、
断印现象;
丝印(模印)模糊不清、字
迹残缺或内容不符;
√
正常
Ⅱ级
单次
0.65
灯座整体完整无损、色泽一致、无缺角破
边或杂色
有异色或破损现象√ 1.5剥线、浸锡或打端子应与样品或承认书要
求一致且金属部位不可有氧化现象
尾部处理与要求不符或金
属部位有氧化现象
√0.65带电部位和非带电部位的材质与样品或
承认书要求一致
材质与要求不符√正常
Ⅱ级
单次
0.65
灯座的各装配牙纹应顺畅
牙纹有披锋、歪斜或与对
应物料不匹配影响组装
√ 1.0
文件主题灯头检验规范
检验项目检验
方法
检验标准不良描述
检验类型检验
水平
不良
判定
常规确认AQL
外观目视灯座与对应光源组装后偏斜不可超出3
度
灯座与对应光源组装后偏
斜超出要求
√
S-2
单次
2.5 灯座被解剖后其内部结构应与样品或承
认书要求一致
解剖后其内部结构与要求
不一致
√
S-2
单次
2.5
尺寸卡尺尺寸必须符合对应厂家承认书要求或符
合封样、图纸要求。
尺寸不符合设计图纸、封
样要求
√
S-2
单次
2.5
量规
量
规、
通止
规
用与相应被测灯座一致型号的通止规、接
触规进行测试,符合相关接触性的要求。
不符合相关要求√
S-2
单次
2.5
试装配套
光源
灯座与配套光源试装不松动;铆接至少3
个点
试装松动,铆接少于3个
点
√
S-2
单次
2.5
介电强度耐压
仪
灯座的带电部位与非带电部位或两电极
间应能承受AC1800V 3mA/60S电压,无击
穿或拉弧现象(承认书另有要求的以承认
书要求为准)
过程中出现拉弧、击穿或
产品受损现象
√
正常
Ⅱ级
单次
Ac/Re
:0/1
引线
耐温试验烤箱
引线在标识温度或承认书要求温度下贮
存48H表面应无开裂、变形,弯曲后不能
出现断开现象(此项只针对带引线的灯
座;无明确要求的PVC 80℃,硅胶 150℃,
铁弗龙 180℃)
高温48H后,出现露芯、
线皮严重变形或弯曲后出
现断开现
√
/ /
盐雾试验盐雾
试验
机
产品在盐雾试验机内放置12H(镀锌8H)
后应符合要求:
1、用清水冲洗掉表面的溶液,表面锈迹
用白布可擦掉;在14cm2内蚀点0.5mm2<S
≤1 mm2接收3点,S≤0.5mm2接收5点;
2、清洗后在14cm2内起泡、起皱面积:S
≤2mm2接收1点,0.7 mm2<S≤1.5 mm2接
收3点, S≤0.7mm2接受4点,S≤0.5mm2
接受5点
3、用清水冲洗掉表面的溶液后表面不可
有镀层起层、脱落且颜色不可有哑光现象
实验后产品超出要求范围
区
√
S-2
单次
2.5
文件主题灯头检验规范
检验项目检验
方法
检验标准不良描述
检验类型检验
水平
不良
判定
常规确认AQL
耐热试验烘烤
箱
将试验灯头完全拧入灯头;然后垂直向上
放入温度为1/2灯座所标记温度值T的烤
箱内;在1H内将温度升高至T+10℃,试
验时间48H;试验后灯座不应有妨碍其继
续使用的变化:
1、防触电性能降低
2、电接触点松动
3、破裂、膨胀或收缩
4、密封化合物外溢
灯座有妨碍其继续使用的
变化
√
S-2
单次
2.5
弹簧材质烤箱
灯座内弹簧材质应为铜(承认书另有规定
的以承认书为准),且在灯座最高工作温
度的条件下3H后其长度变化不得低于原
尺寸的90%
在要求条件下失去弹性√
S-2
单次
2.5
备注:
a) 规范中常规检验项目:为来料时必须检验项目;
b) 规范中确认检验项目:为新开发或产品变更时必须检验项目;且除新开发、产品变更检验外,每
年进行一至两次确认检验,每次抽样3至5PCS。(可参考供应商提供的第三方检测报告)
6 相关文件
《灯座物料承认书》
7 记录
《灯座进料检验报告》
