常用低压电器与可编程序控制器(刘涳)习题答案

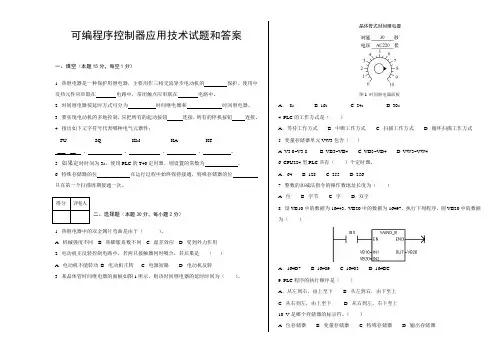

可编程序控制器应用技术试题和答案
可编程序控制器应用技术试题和答案一、填空（本题15分，每空1分）1. 热继电器是一种保护用继电器，主要用作三相交流异步电动机的保护。
使用中发热元件应串联在电路中，常闭触点应串联在电路中。
2. 时间继电器按延时方式可分为时间继电器和时间继电器。
3. 要实现电动机的多地控制，应把所有的起动按钮连接，所有的停机按钮连接。
4. 指出如下文字符号代表哪种电气元器件：FU SQ KM KA KT___ __ 、、、、。
5. 如果定时时间为3s，使用PLC的T40定时器，则设置的常数为。
6. 特殊存储器的位在运行过程中始终保持接通，特殊存储器的位只在第一个扫描周期接通一次。
二、选择题（本题30分，每小题2分）1. 热继电器中的双金属片弯曲是由于（）。
A. 机械强度不同B. 热膨胀系数不同C. 温差效应D. 受到外力作用2. 电动机正反转控制电路中，若两只接触器同时吸合，其后果是（）A. 电动机不能转动B. 电动机正转C. 电源短路D. 电动机反转3. 某晶体管时间继电器的面板如图1所示，则该时间继电器的延时时间为（）。
图1 时间继电器面板A．8s B. 16s C. 24s D. 30s4. PLC的工作方式是（）A．等待工作方式 B. 中断工作方式 C. 扫描工作方式 D. 循环扫描工作方式5. 变量存储器单元VW3包含（）A. V3.0~V3.8B. VB3~VB4C. VD3~VD4D. VW3~VW46. CPU224型PLC共有（）个定时器。
A．64 B. 128 C. 255 D. 2567. 整数的加减法指令的操作数地址长度为（）A. 位B. 字节C. 字D. 双字8. 设VB10中的数据为16#43，VB20中的数据为16#97，执行下列程序，则VB20中的数据为（）A．16#D7 B. 16#89 C. 16#03 D. 16#BC9. PLC程序的执行顺序是（）A．从左到右，由上至下 B. 从左到右，由下至上C. 从右到左，由上至下D. 从右到左，右下至上10. V是哪个存储器的标示符。
常用低压电器与可编程序控制器(刘涳)7-11章 (2)
第8章 PLC控制系统程序设计方法
U VW N
QS
FU1 QF
SB1 FU2
SB2 KM2 KM1 FR
KM1 SB3
KM1
KM2
KM1
KM2
KM2
FR
M 3～
SB2 KM1 SB1 SB3 KM2
FR
(a)
(b)
图8-1 三相异步电动机可逆控制线路及工作时序图 (a) 三相异步电动机可逆控制线路；(b) 工作时序图
00101 00102 00103 00104 00103 00104 00103 00104
00101 00102 00101 00102 00101 00102
00103 00104
19. OR LD
20. AND
25501
21. OR LD
22. OUT
01101
23. LD
00103
24. OR
F1 A B CD A BCD ABC D AB C D
将式(8-4)化简得
(8-4)
F1 A B(CD C D) C D( AB AB) (8-5)
第8章 PLC控制系统程序设计方法
C D AB CD A B CD
25501 F1
AB
图8-5 红灯闪烁的梯形图
第8章 PLC控制系统程序设计方法 4) 绿灯闪烁的程序设计
第8章 PLC控制系统程序设计方法
支 B1 线
主干线
A2
A1
B2
图8-8 十字路口信号灯示意图
第8章 PLC控制系统程序设计方法
1) 控制要求
(1) 启动该系统后(开机)，主干线方向为绿灯亮，支线方向 为红灯亮。若支线无车辆通过，则该状态一直保持。一旦支线有 车到达路口，则检测器B1或B2检测到车辆到达6 s后，使主干线绿 灯灭，黄灯亮，延迟4 s后变为红灯亮。同时，支线由红灯亮变为 绿灯亮。
可编程控制器技术课后习题答案
第4章4-1．答案:4-2．答案: 4-3．答案:4‐4． (a) (b) 1 LD X007 11 AND X003 2 ANI X010 12 LDI X004 3 ANI M2 13 AND X005 4 OUT M1 14 ORB 5 LD M1 15 OR X006 6 MC N0 16 ANB 7 SP M10 17 ORI M3 8 LDI X000 18 OUT Y001 9 OR X001 19 MCR N0 10LD X0021 LD X0008 LDI Y000 2 OR Y001 9ANDX0023 ORI M0 10 OR M14 LDI X001 11 ANI X0035 OR X005 12 ORI M26 ANB 13 OUT M17 OUT Y0004.51 LD X000 6 PLS M12 PLF M0 7 LD M13 LD M0 8 RST Y0004 SET Y000 9END5 LD X001 104.6LD X000 OUT Y000OUT T0 K100 ENDLDI X000OUT T1 K50LDP T0OR Y000ANI T14.7若传送带上20s内无产品通过则报警，若通过检测器的产品数达到100个则报警4.84-9解：（1）I/O端口分配：输入设备代号 输入端子 输出设备代号 输出端子启动按钮SB2X000动力头M1 进 Y000动力头1的原位限位开关LS1X001动力头M1 退 Y001动力头1的终位限位开关LS2X002动力头M2 进 Y002动力头2的原位限位开关LS3X003动力头M2退 Y003动力头2的终位限位开关LS4 X004(2) 接线图 （3）梯形图（4）指令表LD X000 LD X002 OR Y001 ANI X003AND X001 OR Y002 OR Y003 ANI Y002AND X003 ANI X004 MPS OUT Y003OR Y000 ANI Y003 ANI X001 ENDANI X002 OUT Y002 ANI Y000ANI Y001 LD X002 OUT Y001OUT Y000 AND X004 MPP第5章5.4 (a)STL S20 STL S21 SET S23LD X000 OUT Y001 STL S23AND X001 LD X002 OUT Y003SET S21 SET S23 LD X004LD X000 STL S22 OUT S0ANI X001 OUT Y002 RETSET S22 LD X003 END(b)STL S20 SET S22 STL S24 LD X005LD X000 SET S24 OUT Y004 OUT S20SET S21 STL S22 LD X004 RETOUT Y000 OUT Y002 SET S25 ENDSTL S21 LD X003 OUT Y005LD X001 SET S23 STL S23OR X002 OUT Y003 STL S255‐5．解：(1)已知: I/O口分配：输入设备代号 输入端子 输出设备代号输出端子启动按钮SB X000 1DT Y001上限位开关LS1 X001 2DT Y002下限位开关LS2 X002（2）状态转移图5.6（1） I/O端点分配输入设备代号 输入端子 输出设备 输出端子启动按钮SB1 X000 电机3 Y000 传感器1 X001 1号传送带电机Y001传感器2 X002 2号传送带电机Y002传感器3 X0035.75‐8．解：（2） I/O端点分配输入设备代号输入端子输出设备输出端子启动按钮SB1 X010 传送带电机 Y000挡板电机（逆时针偏转）Y001停止按钮SB2 X011挡板电机（顺时针偏转）Y002光电检测器1 X001光电检测器2 X002 1号传送带电机 Y003 挡板左限位行程开关LS1 X003 2号传送带电机 Y004挡板右限位行程开关LS2 X004（2）PLC外接线图(3)状态转移图5‐9．解： （1）I/O口分配：输入设备代号输入端子输出设备代号输出端子启动按钮SB X000 钻头下Y000钻头上Y001 LS1 X001铣头下Y002 LS2 X002铣头上Y003 LS3 X003夹头1进Y004 LS4 X004夹头1退Y005 LS5 X005夹头2进Y006 YJ1 X006夹头2退Y007 YJ2 X007（2）状态转移图：。

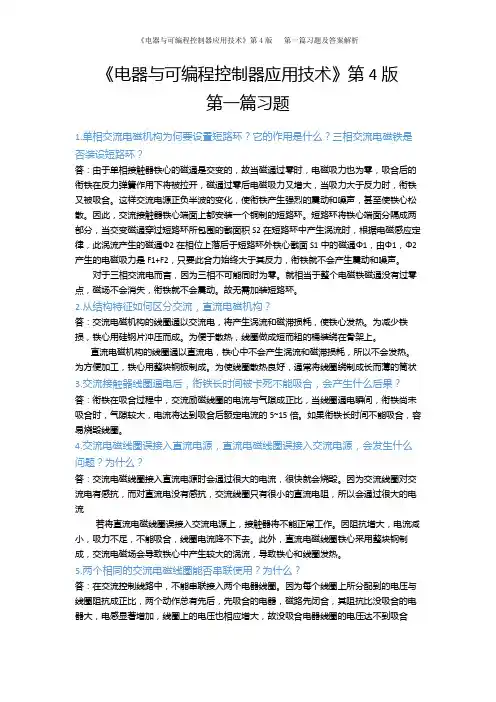

《电器与可编程控制器应用技术》第4版 第一篇习题及答案解析
《电器与可编程控制器应用技术》第4版第一篇习题1.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁是否装设短路环？答：由于单相接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。
这样交流电源正负半波的变化，使衔铁产生强烈的震动和噪声，甚至使铁心松散。
因此，交流接触器铁心端面上都安装一个铜制的短路环。
短路环将铁心端面分隔成两部分，当交变磁通穿过短路环所包围的截面积S2在短路环中产生涡流时，根据电磁感应定律，此涡流产生的磁通Φ2在相位上落后于短路环外铁心截面S1中的磁通Φ1，由Φ1，Φ2产生的电磁吸力是F1+F2，只要此合力始终大于其反力，衔铁就不会产生震动和噪声。
对于三相交流电而言，因为三相不可能同时为零。
就相当于整个电磁铁磁通没有过零点，磁场不会消失，衔铁就不会震动。
故无需加装短路环。
2.从结构特征如何区分交流，直流电磁机构？答：交流电磁机构的线圈通以交流电，将产生涡流和磁滞损耗，使铁心发热。
为减少铁损，铁心用硅钢片冲压而成。
为便于散热，线圈做成短而粗的桶装绕在骨架上。
直流电磁机构的线圈通以直流电，铁心中不会产生涡流和磁滞损耗，所以不会发热。
为方便加工，铁心用整块钢板制成。
为使线圈散热良好，通常将线圈绕制成长而薄的筒状3.交流接触器线圈通电后，衔铁长时间被卡死不能吸合，会产生什么后果？答：衔铁在吸合过程中，交流励磁线圈的电流与气隙成正比，当线圈通电瞬间，衔铁尚未吸合时，气隙较大，电流将达到吸合后额定电流的5~15倍。
如果衔铁长时间不能吸合，容易烧毁线圈。
4.交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？答：交流电磁线圈接入直流电源时会通过很大的电流，很快就会烧毁。
因为交流线圈对交流电有感抗，而对直流电没有感抗，交流线圈只有很小的直流电阻，所以会通过很大的电流若将直流电磁线圈误接入交流电源上，接触器将不能正常工作。
常用低压电器与可编程序控制器(刘涳)习题答案
上篇习题1.从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎样区分电压线圈与电流线圈？交流电磁机构：铁芯和衔铁用硅钢片叠成，线圈粗短并有线圈骨架降线圈与铁芯隔开；直流电磁机构线圈没有的骨架，且呈细长型，铁芯和衔铁用整块电工软铁做成。
电压线圈并接在电源电压的连孤单，匝数多，线径细，阻抗大，电流小，常用绝缘性能好的电磁绕制；电流线圈串接于电路中，匝数少，线径较粗，常用扁铜带或者粗铜线绕制2.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁要否装设短路环？交流电磁吸力最大值在2av F 和0变化，必有某一时刻吸力小于弹簧反作用力，则衔铁开始释放，而吸力大于反力又重新闭合，衔铁在往复运动中会产生振动，还会发生噪声，对电器工作不利，因此要加设短路环。
作用：消除振动与噪声三相交流电磁铁不需要加设短路环3.当交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源时，会发生什么问题？为什么？交流电磁线圈误接入直流电源，由于不存在感抗，R U I =，比原来电流大很多，则线圈容易烧毁；直流电磁线圈误接入交流电源，由于存在感抗，()jX R U I +=，比原来小很多，可能导致吸力不够，不能吸合，即便可以吸合也由于直流电磁系统没有分磁环而发生振动，同时由于直流电磁系统的铁芯由整块电工软铁构成，损耗较大。
4.若交流接触器线圈通电后，衔铁长时间被卡死不能吸合，则会产生什么后果？δδs IWu s u IWR IW 00m ===Φ，当衔铁卡住不能吸合，此时气隙较大，交流线圈可能因为过电流而烧毁5.从结构特征上如何区分交流、直流电磁机构？6.两个相同的交流电磁线圈能否串联使用？为什么？不能。
由于交流电磁线圈引起的阻抗较大，若串联使用会使电流很小，可能导致吸力很小，不能使衔铁吸合。
7.电器控制线路中，既装设熔断器，又装设热继电器，它们各起什么作用？熔断器串接在电路中，当电路发生短路故障时，熔体被瞬间熔断切断电路，主要用于短路保护；热继电器是利用电流的热效应原理工作的电器，主要用于三相异步电动机的长期过载保护 9熔断器和热继电器都是一样的作用(限电流)熔断器一般是用为主电路和控制电路的限流作用,一有超过它所限定的电流,熔断器马上就是熔断,从而切断电源.热继电器一般作为电机类的过流限制,它是串在主线路中,通过感应所经过它的电流来切断控制电路的电源它们是不能相互代换的.下篇习题1.PLC有哪些主要特点？①灵活性和通用性强②抗干扰能力强，可靠性高③编程语言简单易学④PLC与外部设备的连接简单，使用方便⑤PLC具有完善的功能和较强的扩展能力2.比较PLC控制和继电器控制的优缺点。
[习题解答]电气可编程控制原理与应用(S7-200+PLC)习题解答 (1)
![[习题解答]电气可编程控制原理与应用(S7-200+PLC)习题解答 (1)](https://img.taocdn.com/s3/m/217576e780eb6294dd886c9e.png)
3
主令控制器触点容量较小，主要用于接触器控制电路中，通过大容量接触器控制电动机 启动、正反转、调速和制动等，常用于大中型绕线型异步电动机的控制。
万能转换开关触点容量小，主要用于控制电路中发布控制指令，或远距离控制以及测量 仪表的切换等。
凸轮控制器、主令控制器和万能转换开关的都是多触点，多档位的组合开关，它们的图 形符号是一样的。 1-19 信号灯在什么情况下要求闪光？
1
关的权分别为 8、4、2 和 1，为８４２１码。例如当数字开关拨在５位时，权分别为 4 和１ 的两个接点接通，所表示的 BCD 码为５。
题 1-7 一个继电器的返回系数 K=0.85，吸合值为 100V，释放值为多少？ 解：释放值Ｘ１=K×Ｘ２=0.85×100V=85V。
题 1-8 空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同吗？ 通电延时型时间继电器可以改为断电延时型时间继电器吗？
王阿根
2013-3-15
1
目录
第 1 章 常用低压电器.............................................................................................................1 第 2 章 电气控制基本电路.....................................................................................................5 第 3 章 PLC 的基本结构和工作原理 ..................................................................................17 第 4 章 常用基本指令及应用...............................................................................................29 第 5 章 步进顺序控制...........................................................................................................39 第 6 章 功能指令...................................................................................................................60 第 7 章 高速指令...................................................................................................................71 第 8 章 扩展模块及 PID 控制 ..............................................................................................76 第 9 章 可编程控制器的设计及示例...................................................................................78 第 10 章 S7-200 编程软件的使用 ........................................................................................98
工厂电气控制与PLC应用技术第1章常用低压电器习题答案
第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：定义：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
分类：1）按其用途分为配电电器和控制电器。
2）按动作方式分为自动操作电器和手动操作电器。
3）按执行机构分为有触点电器和无触点电器。
常用的低压电器有：熔断器、低压断路器、接触器、继电器、按钮，转换开关、电磁铁等。
2. 画出接触器的符号并叙述接触器的用途。
答: 接触器可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。
接触器的文字符号是KM, 接触器的图形符号如图1-1所示。
3. 叙述交流接触器的组成部分及各部分的作用。
答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
1）电磁机构。
电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控 制作用。
2）触点系统。
交流接触器的触点由主触点和辅助触点构成。
主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。
辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。
3）灭弧系统。
采用适当措施迅速熄灭电弧熄灭在触点分断电流瞬间产生的电弧。
4）其他部件。
其他部件包括底座，反作用弹簧，缓冲弹簧，触点压力弹簧，传动机构和接线柱。
反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧电磁线圈主触点常开辅助触点常闭辅助触点 图1-1 接触器的图形符号的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。
4. 交流接触器的主要技术参数有哪些？各如何定义？答：交流接触器的主要技术参数有:1）额定电压。
接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。
11级低压电器及可编程控制器试题答案()
系部 专业 班级 学号 姓名 ……………………密………………………封………………………线………………………11级《低压电器及可编程控制器》考试试卷考试科目： 考试对象： 考试时间： 成绩：一、填空题：（每空1分，共20分）1、写出部分低压电器的英文符号，如刀开关（QS ）、低压断路器（ OF ）、熔断器（ FU ）、按钮（ SB ）、电动机（ M ）、发电机（ G ）、接触器（ KM ）。
2、按钮颜色的选择，启动按钮一般选用（ 白色 ）、（ 灰色 ）、（ 黑色 ），也可以选用（ 绿色 ）。
3、按钮颜色的选择，停止按钮一般选用（ 黑色 ）、（ 灰色 ）、（ 白色 ），也可以选用（ 红色 ），急停一般选用（ 红 ）色。
4、PLC 的产生，1969年世界上第一台PLC 是由（ 美 ）国发明的，西门子PLC 属于（ 德 ）国产品。
5、时间继电器的延时方式有两种，一种是（通电延时继电器），另一种是断电延时继电器。
6、按低压电器的用途和所控制的对象不同，可分为（低压配电电器）和（低压控制电器）两类。
二、单项选择题（共5小题，每小题3分，共15分） 1、如图1-1所示，这种联接方式为（ C ）A 、三角型B 、三字型C 、星型D 、人型图1-12、下列低压电器中，不属于低压控制电器的是（ D ）A 、接触器B 、继电器C 、熔断器D 、主令电器 3下列关于保险丝的正确说法是（ C ）A 、只要在线路中安装保险丝，不论其规格如何都能起保险作用。
B 、选择额定电流小的保险丝总是有利无弊的。
第1页 共3页…………………………密………………………封………………………线………………………C、只有选择适当规格的保险丝，才能保证电路正常工作，又能起到保险作用。
D、可用同样粗细的铜丝代替保险丝。
4、如图1-2所示，其联接方式为（ A ）A、三角型B、三字型C、星型D、人型5、接触器线圈得电时，触电的动作顺序是（ C ）A、常开触点先闭合，常闭触点后打开B、常闭触点先打开，常开触点后闭合C、常开常闭触点同时动作D、难以确定三、判断题（共5小题，每小题2分，共10分）1、接触器按用途分属于低压控制电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上篇习题
1.从外部结构特征上如何区分直流电磁机构与交流电磁机构？
怎样区分电压线圈与电流线圈？
交流电磁机构：铁芯和衔铁用硅钢片叠成，线圈粗短并有线圈骨架降线圈与铁芯隔开；直流电磁机构线圈没有的骨架，且呈细长型，铁芯和衔铁用整块电工软铁做成。
电压线圈并接在电源电压的连孤单，匝数多，线径细，阻抗大，电流小，常用绝缘性能好的电磁绕制；电流线圈串接于电路中，匝数少，线径较粗，常用扁铜带或者粗铜线绕制
2.单相交流电磁机构为何要设置短路环？它的作用是什么？三相交流电磁铁要否装设短路环？
交流电磁吸力最大值在2av F 和0变化，必有某一时刻吸力小于弹簧反作用力，则衔铁开始释放，而吸力大于反力又重新闭合，衔铁在往复运动中会产生振动，还会发生噪声，对电器工作不利，因此要加设短路环。
作用：消除振动与噪声
三相交流电磁铁不需要加设短路环
3.当交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源时，会发生什么问题？为什么？
交流电磁线圈误接入直流电源，由于不存在感抗，R U I =，比原来电流大很多，则线圈容易烧毁；
直流电磁线圈误接入交流电源，由于存在感抗，()jX R U I +=，比原来小很多，可能导致吸力不够，不能吸合，即便可以吸合也由于直流电磁系统没有分磁环而发生振动，同时由于直流电磁系统的铁芯由整块电工软铁构成，损耗较大。
4.若交流接触器线圈通电后，衔铁长时间被卡死不能吸合，则会产生什么后果？
δ
δs IWu s u IW
R IW 00m ===Φ，当衔铁卡住不能吸合，此时气隙较大，交流线圈可能因为过电流而烧毁
5.从结构特征上如何区分交流、直流电磁机构？
6.两个相同的交流电磁线圈能否串联使用？为什么？
不能。
由于交流电磁线圈引起的阻抗较大，若串联使用会使电流很小，可能导致吸力很小，不能使衔铁吸合。
7.电器控制线路中，既装设熔断器，又装设热继电器，它们各起什么作用？
熔断器串接在电路中，当电路发生短路故障时，熔体被瞬间熔断切断电路，主要用于短路保护；
热继电器是利用电流的热效应原理工作的电器，主要用于三相异步电动机的长期过载保护
9和都是一样的作用(限电流)
一般是用为主电路和控制电路的限流作用,一有超过它所限定的电流,马上就是熔断,从而切断电源.
一般作为电机类的过流限制,它是串在主线路中,通过感应所经过它的电流来切断控制电路的电源
它们是不能相互代换的.
下篇习题
1.PLC有哪些主要特点？
①灵活性和通用性强②抗干扰能力强，可靠性高③编程语言简单易学④PLC与外部设备的连接简单，使用方便⑤PLC具有完善的功能和较强的扩展能力
2.比较PLC控制和继电器控制的优缺点。
1、继电器控制电路鼻血通过硬线完成，而PLC不是物理继电器，它是内部的寄存器位，称作软继电器
2、PLC有无数个常开常闭触点，而物理继电器触点有限
3、PLC是靠外部信号驱动，物理继电器的状态取决于线圈是否有点流。
3.PLC主要由哪几部分组成？简述各部分作用。
（1）中央处理单元：是PLC运算、控制中心
（2）存储器：有程序与数据存储器之分，分别储存程序与数据
（3）I/O单元：是PLC与工业生产过程现场联系的接口
（4）此外还有电源、编程工具、外部设备等。
4.输入、输出电路中设置光电隔离器的目的是什么？
输入电路中采用光隔离，起输入阻抗较低，外界干扰源内阻较大，故干扰源送到输入端的干扰噪声很小，提高抗干扰能力
输出电路中采用光控，使输出电路负载能力较大，响应速度较快
5.PLC的扫描周期分为哪几个阶段，各阶段完成什么任务？
公共处理阶段：进行定时器复位，硬件检查用户内存检查
执行程序阶段：CPU将指令逐条调出执行
扫描周期计算处理阶段：
I/O刷新阶段：CPU与输入输出电路的连接交换
外设端口服务阶段：检查是否有对编程器或计算机等通信请求
6.PLC控制与继电器控制的工作方式有何不同？
PLC不需要电流，只需要通过外部信号驱动工作，继电器的状态是看是否有通电流
7.微分型指令和非微分型指令有什么区别？什么情况下需使用微分型指令？
对于非微分型指令只要执行条件为ON，则每个扫描周期都会执行该指令；而微分指令仅在其执行条件OFF变为ON时才执行一次，如果执行条件不发生变化，或者从上一个扫描周期的ON变为OFF则该指令不执行。
