建筑物照明通电试运行工程检验批质量验收记录表修订版

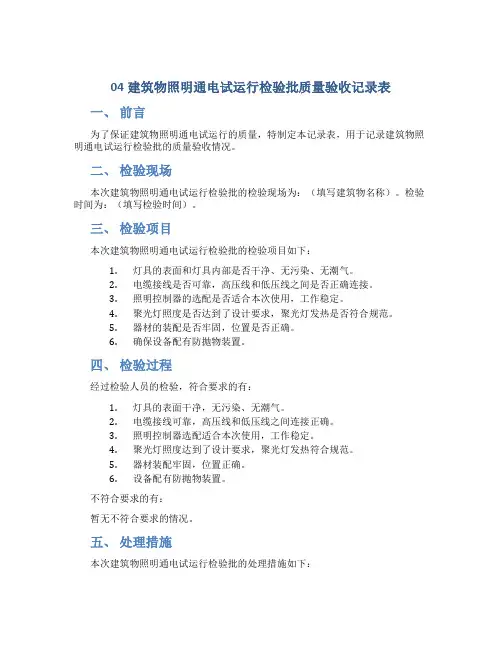

04建筑物照明通电试运行检验批质量验收记录表
04建筑物照明通电试运行检验批质量验收记录表
一、前言
为了保证建筑物照明通电试运行的质量，特制定本记录表，用于记录建筑物照明通电试运行检验批的质量验收情况。
二、检验现场
本次建筑物照明通电试运行检验批的检验现场为：（填写建筑物名称）。
检验时间为：（填写检验时间）。
三、检验项目
本次建筑物照明通电试运行检验批的检验项目如下：
1.灯具的表面和灯具内部是否干净、无污染、无潮气。
2.电缆接线是否可靠，高压线和低压线之间是否正确连接。
3.照明控制器的选配是否适合本次使用，工作稳定。
4.聚光灯照度是否达到了设计要求，聚光灯发热是否符合规范。
5.器材的装配是否牢固，位置是否正确。
6.确保设备配有防抛物装置。
四、检验过程
经过检验人员的检验，符合要求的有：
1.灯具的表面干净，无污染、无潮气。
2.电缆接线可靠，高压线和低压线之间连接正确。
3.照明控制器选配适合本次使用，工作稳定。
4.聚光灯照度达到了设计要求，聚光灯发热符合规范。
5.器材装配牢固，位置正确。
6.设备配有防抛物装置。
不符合要求的有：
暂无不符合要求的情况。
五、处理措施
本次建筑物照明通电试运行检验批的处理措施如下：
对符合要求的项目，确认无误后予以通过。
六、结果记录
本次建筑物照明通电试运行检验批的结果记录如下：
符合要求：6项
不符合要求：0项
七、
本次建筑物照明通电试运行检验批的质量验收工作已完成，所有检验项目符合要求，对此予以通过。
如有需要，欢迎监督检查。
建筑物照明通电试运行检验批质量验收记录表修订稿
致：青海巨源工程监理有限公司（监理公司）
我单位已完成了室内照明通电试运行工作，现报上该工程报验申请表，请予以审查和验收。
附件：建筑物照明通电试运行检验批质量验收记录表
承包单位（章）
项目经理
日期
审查意见：
项目监理机构
总/专业监理工程师
日期
工程名称：大通滨河舒园3#楼编号：
建筑物照明通电试运行检验批质量验收记录表
建筑物照明通电试运行检验批质量验收记录表
GB50303-2002060108
060511
单位（子单位）工程名称
大通滨河舒园3#楼
分部（子分部）工程名称
电气分部工程
验收部位
室内照明
施工单位
青海聚盈建筑工程Hale Waihona Puke 限公司项目经理祁祯
施工执行标准名称及编号
《建筑电气工程施工质量验收规范》GB50303-2002
第23.1.2
照明系统连续通电试运行8h，所有照明灯具均正常工作，每2h记录其运行状态1次，8h连续运行后表明整个建筑物照明系统运行可靠。
施工单位检查
评定记录
专业工长（施工员）
施工班组长
主控项目全部合格，一般项目符合规范规定。
项目专业质量检查员：年月日
监理（建设）单位
验收结论
监理工程师：
（建设单位项目技术负责人）：年月日
施工质量验收规范规定
施工单位检查
评定记录
监理（建设）单位
验收结论
主控项目
1
灯具回路控制与照明箱及回路的标识一致，开关与灯具控制顺序相对应
第23.1.1
照明系统通电试运行，灯具回路与照明配电箱对应的控制回路标识一致，开关与灯具的控制顺序对应
建筑物照明通电试运行检验批质量验收记录通用表
照明系统通电 试运行
运行24h，民用住宅照明系统通 电连续试运行8h。所有照明灯具 均开启，每2h记录运行状态1
次，连续试运行时间内无故障
检 符合要求
查
照明系统灯具等电器均投入运行，经8h 通电试运行，配电控制正确，电气器具、 空开、电度等运行情况正常，连续试运行 时间内无线路过载、线路过热等故障，测 试电流、电压基本平稳，运行无故障，符
合格 合格
施工单位 检查评定结果
主控项目全部符合要求，一般项目满足规范要求，本检验批符合要求
项目专业质量检查员:
×××
年月日
监理(建设)单位
主控项目全部合格，一般项目满足规范要求，本检验批合格
验收结论
监理工程师： 注：1.试运行结果查阅试(建运设行单记位录项或目试专运业行技时术旁负站责。人)：
×××
3.合格判定标准：按应检数量检查，结果全部符合要求判为合格。
恒Leabharlann 智天成广西建设工程质量安全监督总站监制
年月日
(21.)照电明线系绝统缘的电测阻试测试和前通电电线试的运接行续应完按成以。下程序进行： (2)照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成。 (3)备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切 试验。 (4)电气器具及线路绝缘电阻测试合格，才能通电试验。 (5)照明全负荷试验必须在本注的1、2、4完成后进行。
建筑电气工程施工质量验收规范（GB50303-2002）
检查 数量
施工单位检查评定记录
监理(建设)单 位验收记录
灯具回路控制应与照明配电箱 及回路的标识一致
符合要求
主
灯具、风扇
1 与配电箱、开 开关与灯具控制顺序相对应
电气照明安装分部(子分部)工程质量验收记录表
北京××建筑工程公司
2 质量控制资料 3 安全和功能检验(检测)报告 4 观感质量验收 分包单位 施工单位 验 收 单 位 勘察单位 设计单位
监理（建设）单位
各分项工程均符合规范要求，质量控制资料及安全和功能检 验（检测）报告齐全、合格，观感质量好，同意验收。
总监理工程师 (建设单位项目专业负责人)
表D-3
北京××工程 技术部门 负责人 分包单位 负责人 分项工程 (检验批)数 8 8 6 6 8 8 4 √ √ 好 项目经理： 项目经理： 项目负责人： 项目负责人： ××× ××× ××× × × × 施工单位检查评定 √ √ √ √ √ √ √ 同意验收 同意验收 同意验收 ×年×月×日 年 ××× ×× 月 日 × 年 ××× ×× 月 日 × 年 ××× ×× 月 日 × 各分项工 程均符合 要求，同 意验收 结构类型及层数 ××× 框架× 层 质量部门 负责人 分包技术 负责人 验收意见 ×××
电气照明安装
单位(子单位)工程名称 施工单位 分包单位 序号 1 2 3 1 4 5 6 7 子分部(分项)工程名称 成套配电柜控制和动力 照明配电箱安装 电线导管电缆导管和 线路铺设 槽板配线 电缆头制作接线和线 路绝缘测试 普通灯具安装 开头插座安装 建筑物照明通电试运 行
分部(子分部)工程质量验收记录表
×××பைடு நூலகம்
×
年 ××× ×× 月 日 ×
注：地基基础、主体结构分部工程质量验收不填写“分包单位”、“分包单位负责人”和“分包技术负 责人”。地基基础、主题结构分布工程验收勘察单位应签认，其他分部工程验收勘察单位可不签认。
GB50303-2015建筑电气分部工程质量验收全套记录表
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！
GB50303-2015建筑电气分部工程质量验收全套记录表
建筑电气分部工程质量验收记录
ＧＢ50303-2015
注：1.地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监工程师参加并签字。
2.主休结构、节能分部工程验收应由施工、设计单位项目负责人和总监工程师参加并签字。
建筑电气分部工程质量验收记录
ＧＢ50303-2015
注：1.地基与基础分部工程的验收应由施工、勘察、设计单位项目负责人和总监工程师参加并签字。
2.主休结构、节能分部工程验收应由施工、设计单位项目负责人和总监工程师参加并签字。
建筑电气分部工程质量验收记录
ＧＢ50303-2015。
(配电节能)配电与照明节能检验批质量验收记录
配电与照明节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、区域、楼层、建筑分区划分。
三、GB50411-2007规范摘要主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。
质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。
1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于表12.2.1-1的规定。
表12.2.1-1 荧光灯灯具和高强度气体放电灯灯具的效率允许值2 管型荧光灯镇流器能效限定值应不小于表12.2.1-2的规定。
表12.2.1-2 镇流器能效定值3 照明设备谐波含量限值应符合表12.2.1-3的规定。
检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。
检查数量：全数核查。
12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。
每芯导体电阻值应符合表12.2.2的规定。
检验方法：进场时抽样送检，验收时核查检验报告。
检查数量：同厂家各种规格总数的10%，且不少于2个规格。
12.2.3 工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。
其中：1 供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7％、-10％。
2 公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2％。
3 谐波电流不应超过表12.2.3中规定的允许值。
(照明节能)配电与照明节能检验批质量验收记录
配电与照明节能检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《建筑节能工程施工质量验收规范》GB50411-2007。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分可按设计系统、区域、楼层、建筑分区划分。
三、GB50411-2007规范摘要主控项目12.2.1 照明光源、灯具及其附属装置的选择必须符合设计要求，进场验收时应对下列技术性能进行核查，并经监理工程师（建设单位代表）检查认可，形成相应的验收、核查记录。
质量证明文件和相关技术资料应齐全，并应符合国家现行有关标准和规定。
1 荧光灯灯具和高强度气体放电灯灯具的效率不应低于表12.2.1-1的规定。
表12.2.1-1 荧光灯灯具和高强度气体放电灯灯具的效率允许值2 管型荧光灯镇流器能效限定值应不小于表12.2.1-2的规定。
表12.2.1-2 镇流器能效定值3 照明设备谐波含量限值应符合表12.2.1-3的规定。
检验方法：观察检查；技术资料和性能检测报告等质量证明文件与实物核对。
检查数量：全数核查。
12.2.2 低压配电系统选择的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。
每芯导体电阻值应符合表12.2.2的规定。
检验方法：进场时抽样送检，验收时核查检验报告。
检查数量：同厂家各种规格总数的10%，且不少于2个规格。
12.2.3 工程安装完成后应对低压配电系统进行调试，调试合格后应对低压配电电源质量进行检测。
其中：1 供电电压允许偏差：三相供电电压允许偏差为标称系统电压的±7%；单相220V为+7％、-10％。
2 公共电网谐波电压限值为：380V的电网标称电压，电压总谐波畸变率（THDu）为5%，奇次（1～25次）谐波含有率为4%，偶次（2～24次）谐波含有率为2％。
3 谐波电流不应超过表12.2.3中规定的允许值。
建筑物照明通电试运行
23 建筑物照明通电试运行23.1 一般规定23.1.1 电气线路的绝缘电阻、保护地线（PE）连接牢固可靠，开关插座的接线正确，漏电保护器的动作电流和时间、接地电阻和照度满足设计要求和规范规定。
23.1.2 照明系统通电连续试运行时间满足国家质量验收规范的规定。
23.1.3 照明系统的测试与通电试运行应按以下程序进行：1 电线绝缘电阻测试前电线的连接完成；2 照明箱（盘）、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成；3 备用电源或事故照明电源作空载自动投切试验前拆除负荷，空载自动投切试验合格，才能做有载自动投切试验；4 电气器具及线路绝缘电阻测试合格，才能通电试验；5 照明全负荷实验必须在本条1、2、4完成后进行。
23.2 施工准备23.2.1 技术准备1 试运行前编制照明通电试运行方案，并报相关主管部门审批。
对调试人员进行技术交底及安全交底。
2 检查巡视整个照明系统，全线无障碍，能够满足送电要求。
23.2.2 主要机具一字形和十字形螺丝刀，组合木梯，圆头锤，电工刀，扳手，钢丝钳，剥线钳，压接钳，铁水平尺，塞尺，电笔，摇表，万用表，兆欧表，交流钳形电流表。
23.2.3 作业条件1 灯具、开关、插座的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；2 照明配电箱的安装已按批准的设计进行施工完毕，并且安装质量已符合现行的施工及验收规范中的有关规定；23.3 通电试运行技术要求23.3.1 每一回路的线路绝缘电阻不小于0.5MΩ，关闭该回路上的全部开关，测量调试电压值是否符合要求，符合要求后，选用经试验合格的5～6A漏电保护器接电逐一测试，通电后应仔细检查和巡视，检查灯具的控制是否灵活，准确；开关与灯具控制顺序相对应，电扇的转向及调速开关是否正常，如果发现问题必须先断电，然后查找原因进行修复，合格后，再接通正式电路试亮。
23.3.2 全部回路灯具试验合格后开始照明系统通电试运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑物照明通电试运行工程检验批质量验收记
录表修订版
IBMT standardization office【IBMT5AB-IBMT08-IBMT2C-ZZT18】
建筑物照明通电试运行工程检验批质量验收记录表
GB50303—2002
060108□□
060511□□
说明
060108
060511主控项目
1 照明系统通电，灯具回路控制应与照明配电箱及回路的标识一致；开关与灯具控制顺序相对应，风扇的转向及调速开关应正常。
2 公用建筑照明系统通电连续试运行时间应为24h，民用住宅照明系统通电连续试运行时间应为8h。
所有照明灯具均应开启，且每2h记录运行状态一次，连续试运行时间内无故障。
检查数量：全数检查。
检验方法：见本规范第28.0.7条。
判定：应检数量全部符合本规范规定判为合格。
