图像分割方法总结
图像分割
图像分割的方法体系
基于阈值的分割方法
阈值法的基本思想是基于图像的灰度特征来计算一个或多个灰度 阈值，并将图像中每个像素的灰度值与阈值相比较，最后将像素根据 比较结果分到合适的类别中。因此，该类方法最为关键的一步就是按 照某个准则函数来求解最佳灰度阈值。 1.灰度阈值分割法
灰度阈值分割法是一种最常用的并行区域技术，它是图像分割中 应用数量最多的一类。阈值分割方法实际上是输入图像f到输出图像g 的如下变换：灰度阈值分割法是一种最常用的并行区域技术，它是图 像分割中应用数量最多的一类。
形状特征
通常情况下，形状特征有两类表示方法，一类是 轮廓特征，另一类是区域特征。图像的轮廓特征 主要针对物体的外边界，而图像的区域特征则关 系到整个形状区域。
各种基于形状特征的检索方法都可以比较有效地 利用图像中感兴趣的目标来进行检索，但它们也 有一些共同的问题，包括：
1.目前基于形状的检索方法还缺乏比较完善的 数学模型；
3.自适应阈值：
在许多情况下，物体和背景的对比度在图像中的各处不是一样的， 这时很难用一个统一的阈值将物体与背景分开。这时可以根据图像的 局部特征分别采用不同的阈值进行分割。实际处理时，需要按照具体 问题将图像分成若干子区域分别选择阈值，或者动态地根据一定的邻 域范围选择每点处的阈值，进行图像分割。这时的阈值为自适应阈值
其中，T为阈值，对于物体的图像元素g(i,j)=1，对于背景的图 像元素g(i,j)=0。
由此可见，阈值分割算法的关键是确定阈值，如果能确定一个合适 的阈值就可准确地将图像分割开来。阈值确定后，将阈值与像素点的灰度 值逐个进行比较，而且像素分割可对各像素并行地进行，分割的结果直接 给出图像区域。
阈值分割的优点是计算简单、运算效率较高、速度快。在重视运算 效率的应用场合(如用于硬件实现)，它得到了广泛应用。人们发展了各种 各样的阈值处理技术，包括全局阈值、自适应阈值、最佳阈值等。
图像分割方法概述
(1) 灰度阈值分割法
是一种最常用的并行区域技术， 它是图像分割中应用数量最多的一类。 阈值分割方法实 [6] 际上是输入图像f到输出图像g的如下变换 ： g i, j = 1 ������(������, ������) ≥ ������ 0 ������(������, ������) < ������
（2）区域分裂合并 区域生长是从某个或者某些像素点出发，最后得到整个区域，进而实现目标提取。分裂 合并差不多是区域生长的逆过程：从整个图像出发，不断分裂得到各个子区域，然后再把前 景区域合并，实现目标提取。分裂合并的假设是对于一幅图像，前景区域由一些相互连通的 像素组成的， 因此， 如果把一幅图像分裂到像素级， 那么就可以判定该像素是否为前景像素。 当所有像素点或者子区域完成判断以后， 把前景区域或者像素合并就可得到前景目标。 在这 类方法中， 最常用的方法是四叉树分解法。 设R代表整个正方形图像区域， P代表逻辑谓词。 基本分裂合并算法步骤如下： ① 对任一个区域，如果H(Ri)=FALSE就将其分裂成不重叠的四等份； ② 对相邻的两个区域Ri和Rj，它们也可以大小不同（即不在同一层），如果条件H(Ri∪ Rj)=TRUE满足，就将它们合并起来。 ③ 如果进一步的分裂或合并都不可能，则结束。 分裂合并法的关键是分裂合并准则的设计。这种方法对复杂图像的分割效果较好，但算 法较复杂，计算量大，分裂还可能破坏区域的边界。 基于形变模型的方法 基于形变模型的方法是目前应用较多的分割方法。 从物理学角度， 可将形变模型看成是 一个在施加外力和内部约束条件下自然反应的弹性物体。 在血液图像分割中， 主要应用活动 轮廓模型，又称 Snake 模型，是轮廓曲线在外能和内能的作用下向物体边缘靠近，外力推动 轮廓运动，而内力保持轮廓的光滑性。[7]

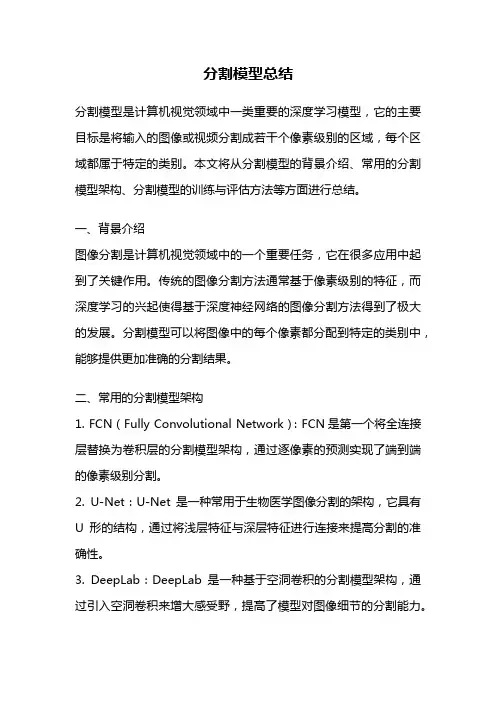

分割模型总结
分割模型总结分割模型是计算机视觉领域中一类重要的深度学习模型，它的主要目标是将输入的图像或视频分割成若干个像素级别的区域，每个区域都属于特定的类别。
本文将从分割模型的背景介绍、常用的分割模型架构、分割模型的训练与评估方法等方面进行总结。
一、背景介绍图像分割是计算机视觉领域中的一个重要任务，它在很多应用中起到了关键作用。
传统的图像分割方法通常基于像素级别的特征，而深度学习的兴起使得基于深度神经网络的图像分割方法得到了极大的发展。
分割模型可以将图像中的每个像素都分配到特定的类别中，能够提供更加准确的分割结果。
二、常用的分割模型架构1. FCN（Fully Convolutional Network）：FCN是第一个将全连接层替换为卷积层的分割模型架构，通过逐像素的预测实现了端到端的像素级别分割。
2. U-Net：U-Net是一种常用于生物医学图像分割的架构，它具有U形的结构，通过将浅层特征与深层特征进行连接来提高分割的准确性。
3. DeepLab：DeepLab是一种基于空洞卷积的分割模型架构，通过引入空洞卷积来增大感受野，提高了模型对图像细节的分割能力。
4. Mask R-CNN：Mask R-CNN是一种将目标检测和图像分割结合起来的模型，它在目标检测的基础上增加了分割分支，能够同时实现目标检测和实例分割。
三、分割模型的训练与评估方法1. 数据集准备：分割模型的训练需要标注好的像素级别标签，通常需要大量的标注数据。
常用的分割数据集有Cityscapes、PASCAL VOC等。
2. 模型训练：分割模型的训练通常采用端到端的方式，即将图像作为输入，通过前向传播计算预测结果，再与标签进行比较计算损失，并通过反向传播更新模型参数。
3. 模型评估：分割模型的评估主要通过计算预测结果与真实标签之间的像素级别的差异，常用的评价指标有IoU（Intersection over Union）、Dice系数等。
四、分割模型的应用领域分割模型在计算机视觉领域有广泛的应用，例如语义分割、实例分割、场景解析等。
肿瘤医学图像分析中图像分割算法的使用方法与准确度评估
肿瘤医学图像分析中图像分割算法的使用方法与准确度评估引言肿瘤医学图像分析在癌症的早期诊断、治疗方案制定以及治疗效果评估等方面起着至关重要的作用。
其中，图像分割是肿瘤医学图像分析的关键任务之一，它能够将图像中的肿瘤区域与正常组织进行准确的分离。
为了提高肿瘤分割的准确度和效率，研究人员提出了各种不同的图像分割算法。
本文将介绍肿瘤医学图像分割中常用的算法，并对其使用方法和准确度评估进行详细讨论。
一、肿瘤医学图像分割算法的基本原理1. 阈值分割算法阈值分割算法是最简单、常用且易于实现的图像分割算法之一。
该算法的基本原理是通过设定一个或多个合适的阈值，将图像中的像素分为不同的区域。
对于肿瘤图像分割，可以通过在图像中选择适当的灰度阈值来将肿瘤区域与正常组织区域分离。
2. 区域增长算法区域增长算法是一种基于种子点的图像分割方法。
该算法从一个或多个种子点开始，通过判断像素的相似度来逐步增长区域。
对于肿瘤图像分割，可以通过选择肿瘤区域中的一个或多个种子点，通过设置适当的相似度阈值来实现分割。
3. 基于边缘的分割算法基于边缘的分割算法是一种通过提取图像边缘特征来实现分割的方法。
该算法利用图像中的边缘信息来区分不同的区域。
对于肿瘤图像分割，可以通过使用边缘检测算法(如Canny算子) 来提取肿瘤的边缘，然后将边缘连接成闭合的轮廓线，从而实现分割。
4. 基于聚类的分割算法基于聚类的分割算法是一种通过将相似像素聚集在一起来实现分割的方法。
该算法利用像素之间的相似度来将它们分为不同的类别。
对于肿瘤图像分割，可以使用聚类算法 (如k-means) 来将图像中的像素聚集成肿瘤和正常组织两个类别。
二、肿瘤医学图像分割算法的使用方法1. 数据准备在使用肿瘤医学图像分割算法之前，需要准备好相关的图像数据。
这包括肿瘤图像的原始数据以及对应的标注数据，标注数据可以是手工进行标注或者由医生提供。
确保数据的质量和准确性对于后续的分割工作非常重要。
图像分割综述
摘要图像分割是把图像划分为有意义的若干区域的图像处理技术，分割技术在辅助医学诊断及运动分析、结构分析等领域都有着重要的研究价值和广泛的应用发展前景。
在阅读大量文献的基础上，本文对图像分割技术的理论基础、发展历程及图像分割方法的热点、难点问题进行了分类综述，对不同分割算法优缺点进行了总结和归纳，并对图像分割的发展趋势进行了初步的展望和预测。
在此基础上，为了对图像分割理论有更直观的认识，本文选取并行边界算法和分水岭算法这两种方法，用MATLAB软件进行了基础的仿真，并对结果进行了分析和总结，本文重点对一些近年来新兴的算法，比如水平集（Level-set）算法、马尔科夫随机场算法（Markov）、模糊算法、遗传算法、数学形态学算法等进行了概略性的探讨，对这些新兴算法的特点、原理、研究动态进行了分析和总结。
关键词：图像分割；边界；区域；水平集；马尔科夫AbstractImage segmentation is an image processing technology that divides the image into a number of regions. Image segmentation has very important significance in supporting medical diagnosis, motion analysis, structural analysis and other fields.Based on recent research, a survey on the theory and development of image segmentation, hot and difficult issues in image segmentation is given in this article. And describes the characteristics of each method as well as their respective advantages and disadvantages in image segmentation .This article introduces and analyzes some basic imaging and image segmentation methods in theory and describes the development trends of medical image segmentation. To have a better understanding of image segmentation, I use MATLAB software to stimulate on images about the parallel edge algorithms and watershed algorithm. And the analysis of the segmentation results is given in the article.This article introduces and analyzes the new algorithms in recent years such as Level-set algorithm, Markov algorithm, Fuzzy algorithm, Genetic algorithm and Morphological algorithm. In this paper, the features, theory and research trends of these algorithms are analyzed and summarized.Keywords: Image segmentation; Border; Area；Level-set；Markov第1章引言1.1 图像分割的背景和重要作用图像是传达信息的一种方式，图像中含有大量的有用信息，理解图像并从图像中抽取信息以用来完成其他工作是数字图像技术中一个重要的应用领域，而理解图像的第一步就是图像的分割。
图像处理中的图像分割算法改进方法
图像处理中的图像分割算法改进方法图像分割是图像处理领域中的重要任务，它旨在将一幅图像划分为一组具有相似特征的区域。
对图像进行有效的分割可以提取出感兴趣的目标，并为后续的图像分析和理解提供基础。
然而，由于图像中存在复杂的噪声、背景干扰以及目标形状和大小的差异，图像分割任务一直面临着挑战。
为了进一步提高图像分割的性能，研究人员提出了许多改进方法。
本文将介绍几种常见的图像分割算法改进方法，并讨论它们的原理和优缺点。
一、区域生长算法区域生长算法是一种基于类似区域像素特征的图像分割方法。
该算法从一组种子点出发，逐步生长和合并具有相似特征的像素。
该方法的主要优点是对不同大小、形状和纹理的目标具有较好的适应性。
然而，传统的区域生长算法容易受到噪声和纹理差异的影响，导致分割结果不准确。
为了改进该方法，研究人员提出了以下几种改进方法：1.多特征融合：将像素的多个特征（如颜色、纹理、梯度等）融合起来进行区域生长。
通过融合不同特征，可以减轻单一特征带来的误差，提高分割的准确性。
2.自适应阈值选择：传统的区域生长算法中，阈值通常是手动设置的，无法适应不同图像的特点。
采用自适应的阈值选择方法，可以根据图像的特征动态地选择合适的阈值，从而提高分割的鲁棒性。
3.分层分割策略：将图像分割任务分为多个层次，通过逐层分割和合并来获取更精确的结果。
这种策略可以提高分割的效率和准确性，并适用于大规模图像的处理。
二、基于深度学习的图像分割算法随着深度学习的快速发展，基于深度学习的图像分割算法在近年来取得了巨大的成功。
深度学习模型能够学习到图像的高级特征表示，从而提高分割的准确性和鲁棒性。
以下是几种常见的基于深度学习的图像分割算法：1.卷积神经网络（CNN）：CNN是一种常用于图像分割的深度学习模型。
通过多层卷积和池化操作，CNN可以学习到图像的局部和全局特征，从而实现像素级别的分割。
然而，传统的CNN在处理细节和形状复杂的目标时存在一定的困难，因此研究人员提出了一些改进的网络结构。
医学图像分割方法综述
ｆｉｃＩｄ）．统计学
方法的实质是从统计学的角度出发对数字图像进行 建模，把图像中各个像素点的灰度值看作是具有一 定概率分布的随机变量．从观察到的图像中恢复实 际物体或正确分割观察到的图像从统计学的角度看 就是要找出最有可能，即以最大的概率得到该图像 的物体组合来．从贝叶斯定理的角度看，就是要求出 具有最大后验概率的分布 ＭＲＦ本身是一个条件概率模型，其中每个像素 的概率只与相邻点相关直观的理解是，在ＭＲＦ假 设下，大多数像素和其邻近的像素属于同一类以Ｌ ＝｛（ｉ，Ｊ）：１≤ｉ≤Ｎ】，１≤Ｊ≤Ｎ２｝表示一个Ｎｌ× Ｎ：的图像网络以Ｘ＝｛Ｘ。｝表示一个离散取值的 随机场，随机变量Ｘ。可取图像可能的灰度值集合Ｇ ＝Ｉｇｌ，９２，…，ｇＭ｝中的一个，以ｒ。表示ｘ。的一个
２基于区域的分割方法
图像分割通常会用到不同对象间特征的不连续 性和同一对象内部的特征相似性．基于区域的算法 侧重于利用区域内特征的相似性．
２
１阈值法 阈值分割是最常见的并行的直接检测区域的分
割方法ｂ１如果只需选取一个阈值称为单阈值分割， 它将图像分为目标和背景两大类；如果选取多个阈 值分割称为多阈值方法，图像将被分割为多个目标 区域和背景；为区分目标，还需要对各个区域进行标 记．阈值分割方法基于对灰度图像的一种假设：目标 或背景内的相邻像素间的灰度值是相似的，但不同 目标或背景的像素在灰度上有差异，反映在图像直 方图上，不同目标和背景则对应不同的峰．选取的阈 值应位于两个峰之间的谷，从而将各个峰分开． 阈值分割的优点是实现简单，对于不同类的物 体灰度值或其它特征值相差很大时，它能很有效地 对图像进行分割．阈值分割通常作为医学图像的预 处理，然后应用其它一系列分割方法进行后处理．它 也常被用于ＣＴ图像中皮肤、骨骼的分割． 阈值分割的缺点是不适用于多通道和特征值相 差不大的图像，对于图像中不存在明显灰度差异或 灰度值范围有较大重叠的图像分割问题难以得到准 确的结果．另外，由于它仅仅考虑了图像的灰度信息 而不考虑图像的空间信息，阚值分割对噪声和灰度 不均匀很敏感．针对阈值分割方法的缺点，不少学者 提出了许多改进方法，如基于过渡区的方法【６ Ｊ、利用 像素点空间位置信息的变化阈值法＂ｌ、结台连通信 息Ｌ８ ｏ的阈值方法． 对于多目标的图像来讲，如何选取合适的阈值 是基于阈值分割方法的困难所在．至今仍有不少学 者针对该问题进行深入的研究，提出了许多新方法． 在近年来的自动选取阈值方法中，基于最大熵原则
图像分割的常用方法
图像分割的常用方法
1. 阈值分割：根据像素灰度值与预设阈值之间的大小关系将图片分成黑白两个部分，常用于二值化处理。
2. 区域生长：利用像素之间的空间连通关系，从种子像素开始，将与其相邻的像素逐步合并成同一个区域。
3. 全局图像分割：将图像分成多个颜色或灰度级别，然后根据图像亮度、颜色、纹理、空间信息等特征进行分类，常用于分类、检测、识别等任务。
4. 模型分割：使用先前训练好的模型对图像分类和分割。
例如，利用卷积神经网络(CNN) 对图像进行分类和分割。
5. 基于图的分割：将图像转换成图形结构，建立节点之间的连接关系，通过图形算法对图形进行分割。
6. 边缘检测：检测图像中的边缘线条并将其分割出来，常用于目标检测和识别。
7. 水平集分割：该方法使用曲线(水平集) 对图像进行分割，可以在不同曲线之间自由地移动，因此在较复杂的图像中可以得到更好的分割效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医学图像分割理论方法概述
医学图像分割就是一个根据区域间的相似或不同把图像分割成若干区域的过程。
目前,主要以各种细胞、组织与器官的图像作为处理的对象,图像分割技术主要基于以下几种理论方法。
1.基于统计学的方法
统计方法是近年来比较流行的医学图像分割方法。
从统计学出发的图像分割方法把图像中各个像素点的灰度值看作是具有一定概率分布的随机变量,观察到的图像是对实际物体做了某种变换并加入噪声的结果,因而要正确分割图像,从统计学的角度来看,就是要找出以最大的概率得到该图像的物体组合。
用吉布斯(Gibbs)分布表示的Markov随机场(MRF)模型,能够简单地通过势能形式表示图像像素之间的相互关系,因此周刚慧等结合人脑MR图像的空间关系定义M arkov随机场的能量形式,然后通过最大后验概率 (MAP)方法估计Markov随机场的参数,并通过迭代方法求解。
层次MRF采用基于直方图的DAEM算法估计标准有限正交混合( SFNM)参数的全局最优值,并基于MRF先验参数的实际意义,采用一种近似的方法来简化这些参数的估计。
林亚忠等采用的混合金字塔Gibbs随机场模型,有效地解决了传统最大后验估计计算量庞大和Gibbs随机场模型参数无监督及估计难等问题,使分割结果更为可靠。
2.基于模糊集理论的方法
医学图像一般较为复杂,有许多不确定性和不精确性,也即模糊性。
所以有人将模糊理论引入到图像处理与分析中,其中包括用模糊理论来解决分割问题。
基于模糊理论的图形分割方法包括模糊阈值分割方法、模糊聚类分割方法等。
模糊阈值分割技术利用不同的S型隶属函数来定义模糊目标,通过优化过程最后选择一个具有最小不确定性的S函数,用该函数表示目标像素之间的关系。
这种方法的难点在于隶属函数的选择。
模糊C均值聚类分割方法通过优化表示图像像素点与C各类中心之间的相似性的目标函数来获得局部极大值,从而得到最优聚类。
Venkateswarlu等改进计算过程,提出了一种快速的聚类算法。
2. 1 基于模糊理论的方法模糊分割技术是在模糊集合理论基础上发展起来的,它可以很好地处理MR图像内在的模糊性和不确定性,而且对噪声不敏感。
模糊分割技术主要有模糊阈值、模糊聚类、模糊边缘检测等。
在各种模糊分割技术中,近年来模糊聚类技术,特别是模糊C - 均值( FCM)聚类技术的应用最为广泛。
FCM是一种非监督模糊聚类后的标定过程,非常适合存在不确定性和模糊性特点的MR图像。
然而, FCM算法本质上是一种局部搜索寻优技术,它的迭代过程采用爬山技术来寻找最优解,因此容易陷入局部极小值,而得不到全局最优解。
近年来相继出现了许多改进的FCM分割算法,其中快速模糊分割( FFCM)是最近模糊分割的研究热点。
FFCM算法对传统FCM算法的初始化进行了改进,用K - 均值聚类的结果作为模糊聚类中心的初值,通过减少FCM的迭代次数来提高模糊聚类的速度。
它实际上是两次寻优的迭代过程,首先由K - 均值聚类得到聚类中心的次最优解,再由FCM进行模糊聚类,最终得到图像的最优模糊分割。
2. 2 基于神经网络的方法按拓扑机构来分,神经网络技术可分为前向
神经网络、反馈神经网络和自组织映射神经网络。
目前已有各种类型的神经网络应用于医学图像分割,如江宝钏等利用MR I多回波性,采用有指导的BP神经网络作为分类器,对脑部MR图像进行自动分割。
而Ahmed和Farag则是用自组织Kohenen网络对CT/MR I脑切片图像进行分割和标注,并将具有几何不变性的图像特征以模式的形式输入到Kohenen网络,进行无指导的体素聚类,以得到感兴趣区域。
模糊神经网络( FNN)分割技术越来越多地得到学者们的青睐,黄永锋等提出了一种基于FNN的颅脑MRI半自动分割技术,仅对神经网络处理前和处理后的数据进行模糊化和去模糊化,其分割结果表明FNN分割技术的抗噪和抗模糊能力更强。
2. 3 基于小波分析的分割方法小波变换是近年来得到广泛应用的一种数学工具,由于它具有良好的时- 频局部化特征、尺度变化特征和方向特征,因此在图像处理上得到了广泛的应用。
小波变换和分析作为一种多尺度多通道分析工具,比较适合对图像进行多尺度的边缘检测,典型的有如Mallat小波模极大值边缘检测算法。
3.基于知识的分割方法基于知识的分割方法主要包括两方面的内容: ①知识的获取,即归纳提取相关知识,建立知识库; ②知识的应用,即有效地利用知
识实现图像的自动分割。
其知识来源主要有:
①临床知识,即某种疾病的症状及它们所处的位置; ②解剖学知识,即某器官的解剖学和形态学信息,及其几何学与拓扑学的关系,这种知识通常用图谱表示; ③成像知识,这类知识与成像方法和具体设备有关; ④统计知识,如M I的质子密度( PD) 、T1和T2统计数据。
Costin等提出了一种基于知识的模糊分割技术,首先对图像进行模糊化处理,然后利用相应的知识对各组织进行模糊边缘检测。
而谢逢等则提出了一种基于知识的人脑三维医学图像分割显示的方法。
首先,以框架为主要表示方法,建立完整的人脑三维知识模型,包含脑组织几何
形态、生理功能、图像灰度三方面的信息;然后,采用“智能光线跟踪”方法,在模型知识指导下直接从体积数据中提取并显示各组织器官的表面。
4.基于模型的方法
该方法根据图像的先验知识建立模型,有动态轮廓模型 (Active ContourM odel,又称Snake) 、组合优化模型等,其中Snake最为常用。
Snake算法的能量函数采用积分运算,具有较好的抗噪性,对目标的局部模糊也不敏感,但其结果
常依赖于参数初始化,不具有足够的拓扑适应性,因此很多学者将Snake与其它方法结合起来使用,如王蓓等利用图像的先验知识与Snake结合的方法,避开图像的一些局部极小点,克服了Snake方法的一些不足。
Raquel等将径向基网络(RBFNN cc)与Snake相结合建立了一种混合模型,该模型具有以下特点: ①该混合模型是静态网络和动态模型的有机结合; ②Snake的初始化轮廓由RBFNN cc 提供; ③Snake的初始化轮廓给出了最佳的控制点; ④Snake的能量方程中包含了图像的多谱信息。
Luo等提出了一种将live wire算法与Snake相结合的医学
图像序列的交互式分割算法,该算法的特点是在少数用户交互的基础上,可以快速可靠地得到一个医学图像序列的分割结果。
由于医学图像分割问题本身的困难性,目前的方法都是针对某个具体任务而言的,还没有一个通用的解决方法。
综观近几年图像分割领域的文献,可见医学图像分割方法研究的几个显著特点: ①学者们逐渐认识到现有任何一种单独的图像分割算法都难以对一般图像取得比较满意的结果,因而更加注重多种分割算法的有效结合; ②在目前无法完全由计算机来完成图像分割任务的情况下,半自动的分割方法引起了人们的广泛注意,如何才能充分利用计算机的运算能力,使人仅在必要的时候进行必不可少的干预,从而得到满意的分割结果是交互式分割方法的核心问题; ③新的分割方法的研究主要以自动、精确、快速、自适应和鲁棒性等几个方向作为研究目标,经典分割技术与现代分割技术的综合利用(集成技术)是今后医学图像分割技术的发展方向。
