发电机定子绕组端部绝缘表面的电位测量 边志强 百度文库
汽轮发电机定子绕组端部的电位测量
汽轮发电机定子绕组端部的电位测量
雷蓉
【期刊名称】《电气试验》
【年(卷),期】2000(000)001
【摘要】湛江电厂1号发电机于1994年12月投运,1996年2月进行第一次大修,该机组型号为 QF-SN-300-2-20,当时根据国家95-109号文件及新预试规程讨论稿的要求,对发电机定子绕组端部电位进行了测量。
这是一个新的测试项目。
【总页数】1页(P54)
【作者】雷蓉
【作者单位】广东省湛江发电厂524000
【正文语种】中文
【中图分类】TM311
【相关文献】
1.汽轮发电机定子绕组端部电位外移测试在我局系统的应用 [J], 孙亚明;董永平
2.大型汽轮发电机定子绕组端部振动测量研究 [J], 刘进强;韩东;王瑞发
3.大型汽轮发电机定子绕组端部二倍频测量及模态分析 [J], 张建忠;万栗;岳国良;刘长江
4.汽轮发电机定子绕组端部手包绝缘表面电位测量 [J], 雷蓉
5.光纤传感技术在大型汽轮发电机定子绕组端部振动测量上的应用 [J], 赵秀坤;曹美金
因版权原因，仅展示原文概要，查看原文内容请购买。
电动机的定子绕组绝缘检测与维修
电动机的定子绕组绝缘检测与维修电动机作为一种重要的电力设备，在各个领域都扮演着至关重要的角色。
而其中的定子绕组绝缘在电动机的正常运行过程中起着至关重要的作用。
本文将重点探讨电动机的定子绕组绝缘检测与维修。
一、绝缘检测的重要性电动机的定子绕组绝缘，主要是为了防止电流在绕组内部透过绝缘材料形成绝缘破损，从而引发电机故障或甚至事故。
因此，定期进行绝缘检测具有极其重要的意义。
定子绕组的绝缘检测要分为定期绝缘测试和应急绝缘测试两个方面。
定期绝缘测试是为了确保电动机长期可靠运行，应急绝缘测试则是在发生故障后进行的检测，以确定绝缘是否完好。
二、绝缘检测常用的方法1. 绝缘电阻测试绝缘电阻测试是一种常见的检测方法，它通过测量电动机定子绕组与地之间的绝缘电阻来评估绝缘状况。
在测试过程中，应使用专业的绝缘电阻表来进行测量，确保测量结果准确可靠。
2. 绝缘介损因数测试绝缘介损因数测试也是一种常用的绝缘检测方法。
它通过测量电动机绕组介质的损耗来评估绝缘的质量。
该测试方法可以更加精确地判断绝缘的状况，并针对性地进行维修。
3. 电流泄露测试电流泄露测试可以用于检测电动机绕组绝缘是否存在漏电情况。
在测试过程中，通过施加一定的测试电压，测量电流泄露情况，以判断绝缘的健康状况。
三、维修定子绕组绝缘的方法1. 绝缘材料修复当绝缘存在一定程度的损坏时，可以通过修复绝缘材料来恢复其绝缘性能。
修复常用的方法包括绝缘漆涂刷和绝缘套管包覆等。
2. 绕组短路的处理如果发现绕组存在短路现象，需要及时采取措施进行处理，以免引发更严重的故障。
常见的处理方法包括重新绝缘和绕组局部修复。
3. 绝缘失效的更换如果绝缘已经严重失效，修复成本较高或无法修复时，需要及时更换新的绝缘材料，确保电动机的安全运行。
四、维护定子绕组绝缘的注意事项1. 定期检测定子绕组绝缘的维护需要定期检测，确保绝缘状态良好。
建议在每年或每半年对电动机进行一次绝缘检测，并记录检测结果，以便及时进行处理。
浅谈端部电位测量法检测在发电机绝缘隐患的应用
浅谈端部电位测量法检测在发电机绝缘隐患的应用摘要：本文主要介绍了端部电位测量法在发电机绝缘隐患原理、方法、注意事项及测试标准，并列举了实例。
关键词：端部电位测量法；发电机；绝缘电力设备在运行中，绝缘材料长期受到电场、温度和机械振动的作用，逐渐发生性能劣化（整体劣化和部分劣化），以至形成缺陷。
在各种电气预防性试验中，直流和工频交流耐压试验是鉴定电力设备绝缘强度的有效和直接的方法。
直流和交流在复合绝缘各介质上的电压分布以及发电机端部表面的电位分布各具特点，工频交流耐压试验易于发现定子线圈槽内部分及槽口附近的绝缘缺陷；而直流耐压试验对发现定子线圈端部及出线的绝缘缺陷更为有效。
直流耐压试验虽然在发电机定子端部上分布电压较高，但泄漏电流是由体积绝缘和表面绝缘电阻的大小而决定的，而表面绝缘电阻又与其对铁芯的距离成正比。
因此，当定子端部某点（如端部绝缘盒）或出线部分远离铁芯处发生体积绝缘缺陷，甚至严重的导体裸露时，直流耐压和交流耐压试验均很难有效发现缺陷。
国产200MW、300MW水—氢—氢冷却方式的汽轮发电机定子绕组端部手包绝缘部位，常因包扎不良、绝缘填料不实、整体性能差等原因，在运行条件较差情况下（如机内有脏物、氢气湿度大等），该部位易出现火花放电、绝缘损坏，甚至造成发电机损坏事故。
为保证发电机的安全运行，除不断改善运行条件外，还应按照原国电公司下达的《防止电力生产重大事故的二十五项重点要求》（简称《二十五项反措》）要求，“防止发电机损坏事故”加强对发电机端部手包绝缘引线接头，引水管锥体绝缘和过渡引线绝缘潜伏性故障查找，即端部电位测量。
对定子绕组施加一定的直流电压，在手包绝缘处的表面测量其对地电位和该点的泄漏电流，是检查端部手包绝缘状况较为有效的测试手段，可以发现直流和交流耐压所不能发现的绝缘隐患，且现场测量简单易行。
1．测试原理绕组端部接头（包括引水管锥体绝缘）及手包绝缘引线绝缘等值电路，见图1。
R1、R2分别为手包绝缘体积和绝缘表面对铁芯距离的等效电阻，A点为测量部位。
用表面电位法寻找发电机线圈端部的缺陷
用表面电位法寻找发电机线圈端部的缺陷摘要正规的预防性试验，一般很难发现发电机定子线圈端部绝缘的缺陷。
直接加压表面电位法试验能有效地找出定子线圈的端部绝缘缺陷。
本文从机理试验方法、注意事项等方面阐明表面电位法，并以水内冷汽轮发电机为例说明。
关键词表面电位；线圈端部；绝缘缺陷1 前言发电机线圈端部绝缘缺陷如未能及时发现而任其发展就会酿成大事故。
国产200MW和300MW 发电机多次发生定子线圈端部事故或障碍。
例如，某热电厂11号机的相间短路事故，该发电机于 1989年出厂投运后，因B相引线接头长期渗水，导致该处绝缘强度不断降低，终于在1992年3 月26日被击穿短路。
B相引线被烧熔，除5股实心导线外，其余导线均被烧断，水接头也被烧坏，A相引线的实心导线烧断17股。
又如某发电厂5号发电机，1991年投运，1992年4月16日发生相间短路事故。
原因是第37槽线棒鼻端与第28槽线棒的渐开线末端绝缘劣化破坏，表面电位不断升高，形成相间击穿。
类似上述事故端部绝缘缺陷，如能及早发现，事故是可以避免的。
这里介绍行之有效的表面电位法，它能及时发现发电机定子线圈端部绝缘存在缺陷的部位和性质，以便及时处理，消除缺陷，保证安全运行。
2 线圈端部绝缘表面电位测量法2.1 表面电位易升高的部位发电机线圈端部的联结部位、引线、过渡引线等处的手包绝缘以及与模压绝缘的搭接处的绝缘，由于制造或检修质量不良，引起绝缘不断劣化，表面电位随之升高的部位。
2.2 正加压表面电位法此法是在定子线圈的导线上施加一定的直流电压，测量线圈端部绝缘的表面电位。
根据测出数值的大小，以判断绝缘强度的现状。
正加压表面电位法的测试触头的原理接线如图1。
图1 正加压电位法测试触头的原理接线图2.3 表面电位法判别绝缘的机理图1中，静电电压表用于测量电位较高时的读数，直流微安表用于测量几十伏至几百伏之间的读数。
现以检测水内冷定子线圈端部冷却水接头部位绝缘的表面电位为例加以说明，见图 2。
测量电机动定子绕组的绝缘电阻
选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。
2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。
(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。
两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。
(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。
测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。
2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。
测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。
每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。
发电机手包绝缘表面电位测试接线原理及改进

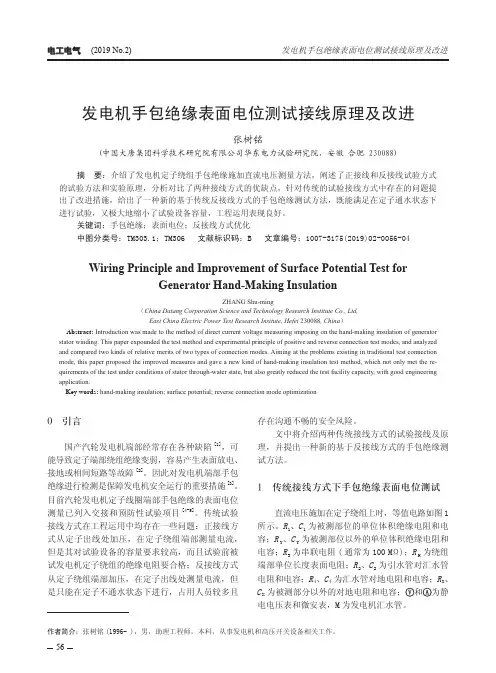

电工电气 (20 9 No.2)作者简介：张树铭(1996- )，男，助理工程师，本科，从事发电机和高压开关设备相关工作。
发电机手包绝缘表面电位测试接线原理及改进张树铭(中国大唐集团科学技术研究院有限公司华东电力试验研究院，安徽 合肥 230088)摘 要：介绍了发电机定子绕组手包绝缘施加直流电压测量方法，阐述了正接线和反接线试验方式的试验方法和实验原理，分析对比了两种接线方式的优缺点，针对传统的试验接线方式中存在的问题提出了改进措施，给出了一种新的基于传统反接线方式的手包绝缘测试方法，既能满足在定子通水状态下进行试验，又极大地缩小了试验设备容量，工程运用表现良好。
关键词：手包绝缘；表面电位；反接线方式优化中图分类号：TM303.1；TM306 文献标识码：B 文章编号：1007-3175(2019)02-0056-04Abstract: Introduction was made to the method of direct current voltage measuring imposing on the hand-making insulation of generator stator winding. This paper expounded the test method and experimental principle of positive and reverse connection test modes, and analyzed and compared two kinds of relative merits of two types of connection modes. Aiming at the problems existing in traditional test connection mode, this paper proposed the improved measures and gave a new kind of hand-making insulation test method, which not only met the re-quirements of the test under conditions of stator through-water state, but also greatly reduced the test facility capacity, with good engineering application.Key words: hand-making insulation; surface potential; reverse connection mode optimizationZHANG Shu-ming（China Datang Corporation Science and Technology Research Institute Co., Ltd,East China Electric Power Test Research Insitute, Hefei 2 00 , China ）Wiring Principle and Improvement of Surface Potential Test forGenerator Hand-Making Insulation0 引言国产汽轮发电机端部经常存在各种缺陷[1]，可能导致定子端部绕组绝缘变弱，容易产生表面放电、接地或相间短路等故障[2]。
大型蒸发冷却发电机定子绕组绝缘电阻测试及分析
44水电抽水蓄能Hydropower and Pumped Storage第9卷 第6期（总第52期）2023年12月20日Vol.9 No.6(Ser.52) Dec.,20,20230 引言测量绝缘电阻有助于发现电气设备中影响绝缘的异物、绝缘受潮和脏污、绝缘油严重劣化、绝缘击穿和严重热老化等缺陷[1]。
发电机在投运前必须进行定子绕组绝缘电阻测量试验，准确测量发电机定子绕组的绝缘参数，对于发电机能否投入运行以及日后的安全稳定运行都非常重要[2]。
某电站安装了2台700MW 蒸发冷却机组，机组号分别为27F 、28F ，2022年11月21日，测量27F 定子绕组绝缘电阻时，发现测量值偏低，定子绕组绝缘电阻为4.07M Ω，吸收比为1.04，不满足规程要求[3]。
1 发电机定子绕组蒸发冷却系统发电机定子绕组采用定子线棒密闭自循环蒸发冷却，按照冷却介质的流动方向，主要为：回液管、下集液环管、下绝缘引流管、定子线棒、上绝缘引流管、上集汽环管、上导流管、冷凝器，以及管路内部充入适量的冷却介质等，同时各冷却单元通过冷凝器上部的均压管连接成整体，形成蒸发冷却循环回路[4][5]，如图1所示。
其中，上集汽环管通过与上导流管的法兰处辫子接地，下集液环管通过引出线接至下风洞接地铜排处，如图2所示。
2 定子绕组绝缘电阻测量原理蒸发冷却系统采用绝缘性能好的冷却介质，测量定子绕组绝缘电阻时，测量方法分为不接屏蔽端测量和接屏蔽端测量两种。
回液管冷凝器上导流管上集汽环管下集液环管上绝缘引流管下绝缘引流管定子线棒图1 蒸发冷却系统结构图Figure 1 Structure chart of evaporative cooling system2.1 不接屏蔽端定子绕组绝缘电阻测量原理当上集汽环管、下集液环管不接仪器屏蔽端时，测量原理图如图3所示，R x 为定子绕组绝缘电阻，R y 上为定子绕组对上集汽环管绝缘电阻，R y 下为定子绕组对下集液环管绝缘电阻，R y 上、R y 下的大小会影响到绝缘电阻测量的准确度。
电动机的定子与转子绝缘检测与维护
电动机的定子与转子绝缘检测与维护电动机作为现代生产和生活中不可或缺的设备之一，在各个领域都有着广泛的应用。
为了确保电动机的正常运行和延长其使用寿命，定期的绝缘检测和维护工作非常重要。
本文将介绍电动机的定子和转子绝缘检测与维护的相关知识和方法。
一、绝缘检测的重要性电动机的绝缘是保证电机正常运行和人身安全的重要保障。
绝缘失效可能导致电机短路或绝缘击穿，引发火灾、电击等事故，对生产和人身安全造成严重威胁。
因此，定期对电动机的绝缘进行检测和维护是非常必要的。
二、绝缘检测方法1. 直流电阻检测法直流电阻检测法是一种简单而常用的绝缘检测方法。
通过测量电动机绕组与地之间的绝缘电阻值，判断绝缘是否合格。
常用的仪器是绝缘电阻表，使用时应注意电动机停机，并确保电机两端及外壳与地之间的电气联通断开。
2. 交流耐压试验法交流耐压试验法是一种较为严格的绝缘检测方法，能够有效地检测绝缘是否存在击穿现象。
该方法通过施加一定的交流电压于电动机绕组与地之间，持续一段时间，观察绝缘是否存在击穿现象。
需要注意的是，在进行此项试验前，应确保电动机无负载旋转。
三、绝缘维护方法1. 定期清洁和除湿电动机使用过程中会积累灰尘和污垢，应定期清洁表面。
同时，湿环境对绝缘的影响较大，应确保电动机处于干燥的环境中。
如发现电机绝缘潮湿，应及时进行除湿处理。
2. 预防绝缘击穿绝缘击穿是电动机运行中较常见的故障之一，可以通过以下方法进行预防：- 避免电动机过载运行，避免长时间高负载工作；- 注意电动机与其他设备之间的绝缘隔离；- 定期检查电机绕组及接线端子，是否存在损坏或电晕现象。
3. 绝缘老化处理电动机的绝缘材料随着使用时间的增加会发生老化现象，导致绝缘性能下降。
为了延长电动机的使用寿命，可以通过一定的方法处理绝缘老化问题，如采用绝缘材料表面处理剂进行维护。
结语电动机的定子与转子的绝缘检测与维护对于保障电机安全运行和延长使用寿命非常重要。
通过定期的绝缘检测以及维护措施，我们可以及时发现绝缘问题并采取有效的措施进行修复和预防。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第2期（总第119期2004年4月SHAN X IEL EC T RIC POW ER N o. 2(Ser. 119Feb . 2004发电机定子绕组端部绝缘表面的电位测量边志强，李凤鸣（山西阳光发电有限责任公司，山西平定045200摘要：发电机定子绕组端部绝缘表面电位测量是一项行之有效的试验方法，我们通过实践检验认为此试验方法是科学有效的，能够准确发现设备存在的局部绝缘缺陷，为设备安全、可靠、经济运行提供保证。
关键词：电位外移测量；试验中图分类号：TM 93 文献标识码:B 文章编号：1671-0320(2004 02-0039-02收稿日期：2003-08-18,修回日期:2004-02-10作者简历：边志强（1973-,男,河北定州人，1995年毕业于山西电力职工大学发配电专业，助理工程师；李凤鸣（1964-,男，山西平定人，1986年毕业于太原工业大学发配电专业，工程师。
1发电机定子绕组端部绝缘表面电位测量的意义当离槽口很远的定子绕组端部绝缘存在局部缺陷时，直流耐压和交流耐压都无法准确地发现缺陷。
一般而言，发电机工频交流耐压试验容易发现定子线圈槽部及槽口处的绝缘缺陷，交流耐压试验时，线棒单位长度上绝缘体的容抗较小电流较大，绝缘表面单位长度的电压降较大，离铁芯愈远，绝缘中承受的电压也愈低，此时交流耐压不能有效的发现端部绝缘缺陷。
直流耐压试验时，端部绝缘中不存在电容电流，流经绝缘表面的泄漏电流较小，绝缘上承受的电压较高，故直流耐压试验时较易发现线棒端部的故障，但距铁芯较远时，绝缘上承受的电压也要大大下降。
交、直流耐压试验时定子线棒端部绝缘电压分布曲线见图1。
由于各种电机的几何尺寸和绝缘结构不同，绝缘的老化程度不同，脏污、受潮的程度不同，故端部的交、直流电压分布曲线有很大的差异，如上图中曲线3 和4,就是在端部脏污后的情况。
因此可充分利用这一特点，检查线圈端部的受潮和脏污的严重程度，并设法提高其绝缘水平。
当线圈的端部接头等处存在局部绝缘缺陷时，直流耐压试验不能很准确地发现。
如1台国产300MW汽轮发电机在2. 5倍额定电压直流耐压试验下,三相泄漏电流分别为100卩A, 110卩A,106卩A基本平衡。
但做额定直流电压下端部绝缘表现电位测量时，却发现定子绕组汽、励两侧有多个接头绝缘不合格，表现电位最大值为9. 6kV ,随后更换绝缘盒并将接头锥体绝缘伸入绝缘盒内，复测表现电位恢复正常。
1-直流耐压；2-交流耐压;3-绝缘表面受碳粉脏污或刷上碳粉的交流分布电压4-同样条件下的直流分布；U 1(% -百分电压,V ; L -绝缘长度,mm图1 交直流耐压试验时定子线棒端部绝缘电压分布曲线图国产大型汽轮发电机由于有引线手包绝缘整体性差、线圈端部鼻端绝缘盒填充不满、绝缘盒与线棒主绝缘末端及引水管搭接处绝缘处理不当、绑扎用的涤玻绳固化不良以及端部固定薄弱等工艺缺陷，在运行中易发生端部短路事故，为了准确检测，部泄漏和表面电位。
2对定子绕组端部绝缘进行检测的方法测量方法是，首先将要测试的手包绝缘部位包上锡箔纸，然后在手包绝缘一侧施加与额定电压相同的直流电压，测量另一侧的泄漏电流值或电压值。
按照加压方式的不同可分为正加压和反加压a正加压。
在定子绕组的出线端加压，用专用测量装置测量手包绝缘外锡箔纸处的对地电压值一般在通水的情况下进行。
该方法由于是将定子三相绕组首尾相连并短接在其上加压，测试部位的电压一般较低，对测试人员及测量仪器、仪表都比较安全可靠，测量准确度较高，应用比较广泛。
b反加压。
在手包绝缘外的锡箔纸上加压，将三相绕组在出线端正首尾相连并短接，经微安表并串入100MW电阻后接地，测量其泄漏电流值。
反加压方法每次只在一处手包绝缘加压，试验容量较小，试验方法较简单。
但由于绝缘杆上直接加高压对试验人员及设备的危险性较大，试验时应特别小心。
水内冷定子绕组试验时，为了同时检验水接头焊接或其它渗漏质量问题，应在水质合格打水压状态进行试验。
如果定子绕组在不通水条件下试验，定子引水管必须严格吹净，防止定子引水管内表面闪络，采用反接法时还会使微安表分流，影响测量结果。
3正接线方法进行发电机定子绕组端部表面电位测量的优点根据运行部门的实际条件，采用水压状态下的 正接线方法进行发电机定子绕组端部表面电位测量的优点如下。
a 按部颁DL /T596-1996,《电力设备预防性 试验规程》要求,大修中应做直 流耐压试验，利用 现有设备可以方便的开展此项试验，故反接线所需 试验设备容量小的优点已显得不太突出。
测量人员的安全感，对被测接头处不是直接加压反接电流法试验时，如出现接头表 面严重冒火现象，除影响试验人员情绪及测量速 度外，有时会因电流过大损坏测量设备d 无论采用正加压还是反加压方法都不代表 流,但用这种测量方式可以表达绝 缘缺陷的相对严 重程度。
e 在测量过程中，除要测量绝缘电阻外，应在直流额定电压下测量线棒端部各有关部位的电压值。
在施加电压较低或使用兆欧表测量时，有时难以发现绝缘隐患。
f 测量部位包裹锡箔纸时应紧密，同时锡箔纸 影响测量结果。
4 判断标准及经验交流》（试行中增加了定子绕组端部 手包绝缘施加直流电 压测量一项，规定200MW 及以上国产水氢氢汽轮 发电机在 大修时，在直流加压1.0倍额定电压下的 标准为（如我公司300MW 发电机 以下2 种。
a 试验电压20kV,手包绝缘引线接头、汽机侧隔相接头局部泄漏电流不大于b 水压状况下或水压后进行试验同时可以发 现空芯铜线焊接不良或其它渗漏缺c 现场反映正接线方法对人身及试验设备较为安全，高压部分不直接裸露，对,不会给试验设备带来危险；采用 不可与相邻被测线棒相碰，以防 g 试验电源应采用全波或桥式整流，避免采用半波整流方式。
山西省电力公司《电力设备预防性试验规程25卩A或表面电位不大于2500V。
b试验电压20kV,端部接头（包括引水管锥体绝缘和过渡引线并联块局部泄漏电流不大于38卩A或表面电位不大于3800V。
我们的测试经验是，对300MW的发电机，该相试验在通水条件下的正接线方式,以20kV 额定电压作为试验电压,定子绕组手包绝缘引线接头汽机侧隔相接头表面电位2500V以下、端部接头（包括引水管锥体绝缘和过渡引线并联块表面电位3800V以下认为合格。
表面电位超出以上数据，认为手包绝缘和绝缘盒有缺陷需要进行处理，一般存在不同程度的薄弱环节，如手包绝缘固化不好及分层、与模压绝缘搭接表面不清洁、鼻端绝缘盒内环氧泥填充不实、进油腐蚀等缺陷。
5试验实例阳光发电有限责任公司在2001年到2003年的1号、2号、3号发电机大修中对定子绕组绝缘端部手包绝缘进行了表面电位检测，试验采用通水条件下的正接线方式，定子线圈施加直流电压试验时，端部接头表面电位都合格，但引出线并联块（出线套管和中性点套管表面电位均有超标部位。
发电机有关参数如下。
型号：QFSN-300-2-20。
容量：300MW 。
定子接线:2-40 山西电力2004年第2期App licati on of Cleari ng Air ReheaterAsh to Use Weak Ex plosion Wave at Liulin Power PlantZHA N G Jun , REN Yan -mi ng(Liulin Power P la nt , Liulin , Sha nxi , 033314, Chi naAbstract:The p roblem o f serious ash of air r ehea ter a t Liuli n pow er pla nt is r ev iewed .The prin ci pie o f refo rmi ng the soo t blo w sy stem o f air r ehea ter to use wea k ex plo sion wav e tech nique to clear a sh is raised. Th e ex celle nt result is acquired. Som e data a re compar ed and ana ly zed .Key words :air r ehea ter; w eak expl osio n wav e; g as r esista nee; g asdischarg e temper ature（上接第40页定子电流:10. 19k A 。
周波：50Hz 。
功率因数:0. 875/0.8。
绝缘等级:F 。
制造厂：东方电机厂。
定子引出线并联块处试验数据见表1。
表1 定子引出线并联块处试验数据机组时间位置相别表面电位/V处理后表面电位N1号发电机2001-07出线侧18000140B 17500960C 17000（中性点侧A 1850090B 18000160C 190003802号发电机2002-10出线侧200001100B 20000500C 100 中性点侧A20000900B100-C 1000-3号发电机2003-04出线侧1880020B 100-C 17800290中性点侧A 1080030B 12500220C100试验时定子回路排水放尽，且已吹干无积水，试验前三相定子绕组对地绝缘电阻均在1000M W以上（专用水摇表,试验采用全波整流后的20kV负极性直流高压对定子三相一起加压。
试验数据分析如下。
a 1号发电机6只出线套管上部引出线并联块表面电位均不合格；2号发电机出线套管A , B相,中性点套管A相表面电位值不合格；3号发电机出线套管A, C相,中性点套管A, B相表面电位值不合格，经厂家配合处理后，试验数据合格。
b发电机定子绕组励侧端部绕组表面电位值及汽侧端部绕组表面电位值均未超出标准要求，试验合格。
通过本公司3年来对发电机定子绕组端部电位外移试验数据的分析，发现不合格处都在定子出线及中性点侧引出线并联块处,发电机施工工艺差，技术部门质量把关不严，造成发电机长期运行存在隐患。
6 结论发电机定子绕组端部表面电位测量是检查发电机绝缘缺陷一项新的试验方法。
本公司在3次大修中对发电机定子绕组端部表面电位进行了测量，这种试验方法补充了直流耐压、交流耐压不足之处，更有效地发现设备存在的绝缘局部缺陷。
由于大修中发现了缺陷，及时对其进行处理，为机组安全可靠经济运行奠定了良好的基础，为设备长周期运行创造了条件，使设备真正得到了健康运行的保障提高了公司的经济效益。
在以后的工作中，还应对发电机定子绕组端部表面电位试验进行更广泛的探索、研究，把设备缺陷消除在萌芽状态，真正使设备达到一个健康水平。
参考文献：[1]李建明，朱康.高压电气设备试验方法[M]2北京冲国电力出版社,2001.382.[2]陈化钢.电力设备预防性试验方法及诊断技术[M ].北京冲国科学技术出版社,2001. 140.Gen erator S tator Winding End In sulati ng Surface Pote ntial Measuri ngBIA N Zhi -qia ng , LI Fen -mi ng(Sha nxi Yan ggua ng Po wer Gen erati on Respon sibility Co . Ltd . , Pingding , Shanxi 045200, C hinaAbstract:ln sulati ng po ten tial surface mea suri ng on the end par t o f the g en erato r stato r w inding is an effectiv e ex pe rime ntal methods. In p ractice, it has bee n tested that it is scie ntific and effectiv e, a nd it can actually tell us the local in sula ting defect exist ing in the in stalla tio n . T hus the safety , reliability and eco no mical o p erati on o f th e in stalla tio n ca n be w ell assured th ro ug h this kind o f ex pe rime nt.Key words :po ten tia l surface measuri ng ; ex pe rime nt55 • 2004 年 4 月张军，等：弱爆炸波清灰在柳林电厂空气预热器吹灰上的应用。
