第九章 地形图的数字化
地形测量—大比例尺地形图的测绘

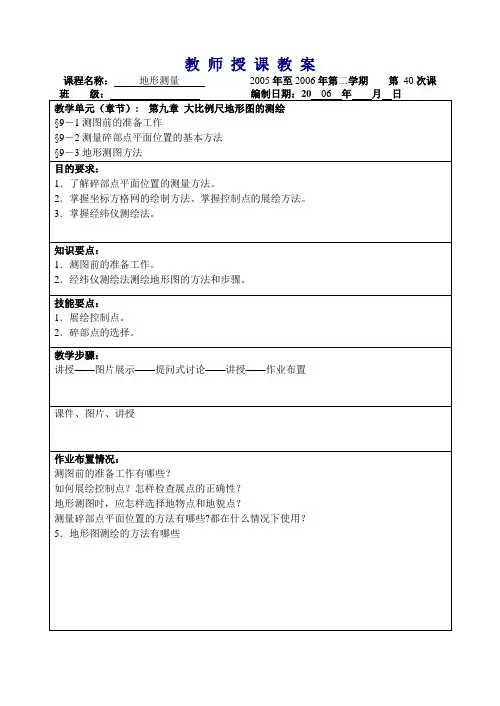

教师授课教案课程名称：地形测量2005年至2006年第二学期第40次课教学内容板书或旁注第九章大比例尺地形图的测绘第一节测图前的准备工作一、收集资料测图前，需要收集测区内所有控制点的成果资料、测图规范、地形图图式，需要做好测区中地形图的分幅及编号。
二、仪器设备的准备测图前，需要准备仪器设备，对测图使用的仪器，应进行检验、校正。
测图的图纸，目前一般使用聚酯薄膜，它具有伸缩性小、透明度好、不怕潮湿、牢固耐用、便于保存和可以洗涤的优点。
三、绘制坐标格网绘制的方法有：对角线法绘制；坐标仪或坐标网格尺等专用工具绘制。
对角线法绘制坐标方格网，如图所示，先用直尺在图纸上画两条对角线，对角线的交点为M，从M点起沿四个对角方向分别量取相等的长度，得A、B、C、D四点，依次用直线连接各点，得矩形ABCD。
从A、D点起，各沿AB、DC方向作10cm分点，再从A、B点起，各沿AD、BC方向作10cm分点，然后横、竖方向连接各对应分点，并将方格补齐或擦去多余部分，即得方格网。
方格网绘制绘制或印制好的坐标格网，在使用前必须进行检查，看是否符精度要求。
四、展绘控制点首先要确定控制点所在的方格。
如图中，控制点A的坐标XA=1124.28m，YA=646.23m，因此，确定其位于a、b、c、d方格内。
从a和d点向上用比例尺量24.28m，得出m、n两点，再从a和b两点向右量46.23m，得出g、p两点，连接mn 和gp，其交点即为控制点A在图上的位置。
展完后应进行检查，量取相邻控制点之间的图上距离与已知距离进行比较，最大误差应不超过图上±0.3mm，否则控制点位应重新展绘。
当控制点的平面位置在图纸上确定以后，还要注上点号和高程，在点的右侧画一细短线，上方标注点号，下方标注高程。
控制点展绘测量碎部点平面位置的基本方法测量碎部点平面位置的基本方法主要有以下几种：极坐标法、直角坐标法、方向交会法、距离交会法重点介绍极坐标法如图所示，要测定碎部点P的位置，可以通过测定测站点A至碎部点P方向与测站点A至后视点B方向间的水平角β和测站点A至碎部点P的距离d来确定。
数字化地形图测绘技术设计
第一章概况为满足海安工业园区建设用地的需要，受海安工业园区规划部的委托，我公司对小焦港河以西东海大道(四环路)两侧东西约500米南北约900米的测区进行1：500数字地形图测绘工作。
整个测绘过程将于2005年11月结束。
测区概况：测区位于海安镇平桥村十九组与海南村六、七、八、十组。
地形图测绘具体范围：东至小焦港，南至东海路南600米，西至永安南路延伸段，北至海安镇二里村界河。
地理位置：东经：120º27′-28′，北纬：32º30′。
测区地貌：测区地势平坦，平均高程在4.0米左右，以水浇地、菜地为主，地面附着物以民用建筑及其附属设施为主，测区交通便利，沟渠纵横。
作业时间为9、10、11三个月，因受季风气候影响，加以测区内草木茂盛，给测绘工作带来一定的难度。
测区地形困难类别定为一般地区I类。
第二章编制方案的技术依据1、中华人民共和国标准《全球定位系统（GPS）测量规范》GB/T18314-2001以下简称《GPS规范》2、中华人民共和国标准《1：500、1：1000、1：2000地形图图式》GB/T7929-1995（以下简称《图式》）3、中华人民共和国标准《国家三、四等水准测量规范》GB12898-914、中华人民共和国行业标准《城市测量规范》GJJ8-99（以下简称《规范》）第三章已有测绘资料的利用方案一、平面控制点资料测区附近有我公司2003年施测的E级点D002、C级点HA002两个GPS点。
经踏勘检查，标志完好。
成果可供利用。
二、高程控制点资料在测区附近有我公司2005年6月测的SW09和WD10两个国家四等水准成果。
经踏勘检核无误。
成果可作为本次测量起算成果。
三、地图资料测区有1997年1:10000的海安县土地利用详查图，可以参考进行测区技术设计、控制网布设和踏勘选点工作。
四、现有电子地形图资料测区内有为四环路规划服务的1：500平面图，可作为本次工程的一部分使用。
测量学第九章地形图的测绘
测量学第九章地形图的测绘第九章地形图的测绘使⽤测绘仪器测绘地形图的⼯作称为地形测图。
测绘地形图实际上是根据所展绘的控制点，测定其临近的地物、地貌点的平⾯位置与⾼程，并将它们表⽰在图上。
⼤⽐例尺地形图——平板仪、经纬仪或全站仪在野外直接测图。
也可⽤航空摄影测量或数字测图。
成图⽅法中⽐例尺地形图——航空摄影测量或根据⼤⽐例尺地形图编绘成图。
⼩⽐例尺地形图——根据⼤中⽐例尺地形图和其他资料编绘成图。
§9.1 测图的准备⼯作⼀、图纸准备⽬前通常使⽤厚度为0.07mm ～0.1mm ，伸缩率⼩于0.2%的聚酯薄膜测图。
⼆、绘制坐标格⽹⽬前通常采⽤绘有坐标格⽹（10cm ×10cm ）的聚脂薄膜图纸，⼀般不再需要⼈⼯绘制坐标⽅格⽹。
如果需要⼿⼯绘制坐标格⽹，可采⽤对⾓线法和坐标格⽹尺法。
三、展绘控制点根据地形图的分幅及编号，先在图上注明格⽹线坐标，然后根据控制点坐标值将控制点展绘在图上。
然后检查精度合格（在图上不超过0.3mm ）后，在其右侧标上点号与⾼程。
26.4711号点注成：如。
§9.2 碎部点的选择地物、地貌的特征点称为碎部点，也称为地形点。
测定地物、地貌的特征点的⼯作称为碎部测量。
⼀、碎部点的选择1.地物点的选择选择能反映地物平⾯形状的特征点，如房屋的墙⾓点、道路的交叉⼝与转折点、河流的转弯处、以及独⽴地物的中⼼点等。
当建（构）筑物轮廓凹凸部分在1：500⽐例尺图上⼩于1mm或其它⽐例尺图上⼩于0.5mm时，可以直线连接。
对于⼀排电杆，可只测出起点、终点的中⼼位置，其它电杆的位置可按量得的间距在连线上插绘。
道路可只测路的⼀边，另⼀边按量得的宽度绘出，或测出路的中⼼线再按路宽绘出两边线。
独⽴地物的测绘，能按⽐例尺表⽰的，应实测外廓，填绘符号；不能按⽐例尺表⽰的，应准确表⽰其定位点或定位线。
管线转⾓部分，均应实测。
线路密集可选主⼲线测绘，⽀线可适当取舍。
当多种线路在同⼀杆柱上时，应选择其主要表⽰。
浅谈地形图数字化过程中图像纠正的方法及特点
浅谈地形图数字化过程中图像纠正的方法及特点摘要：地形图数字化最常用的方法是将纸质图件扫描后进行矢量化，由于种种原因，扫描获取的栅格图像存在变形，要获得高精度的地形数据必须要进行纠正，针对此问题，使用南方CASS和MAPGIS软件都能解决，本文介绍了两种软件的使用方法及优缺点。
关健词：图像纠正CASS软件MAPGIS软件栅格图像1、概述目前各级规划及建设等部门拥有大量的各种比例尺的纸质地形图，这些都是非常宝贵的地理信息资源，为了充分利用这些资源，可以将大量纸质地形图通过图形数字化仪或扫描仪等设备输入到计算机中，获得栅格图件，再用专用的软件进行处理及编辑，将其转换成计算机能存储和处理的数字地形图。
在图形的扫描输入或数字化输入过程中，由于操作的误差，扫描仪的分辨率误差、光学误差、机械运动误差和线阵方向与扫描方向不垂直引起的误差，除此之外，在用扫描仪进行扫描图纸时，图像纠正为栅格图像的矢量化奠定了基础，是一个非常重要的作业环节，准确无误的纠正是保证数字栅格图精度的基本前提。
2、图像纠正的方法图像纠正就是尽量消除因图纸变形而产生的像素点位移，使之尽可能符合当初纸图制作时的精度。
主要采取的方式是平移、旋转、缩放，拉伸等变形。
具体做法是在图上找一些具有确切坐标的像素点做为已知点，找出这些已知点的理论坐标，通过投影变换求出其他点的变换参数，来进行图像纠正。
2.1利用CASS软件对图像进行纠正第一步：插入扫描好的光栅图像。
方法是点击CASS的菜单[工具]→[光栅图像]→[插入图像]，弹出图像管理器对话框，点击[附着]，按路径选择要处理的栅格图像名称及格式，然后选择打开，弹出图像对话框，选择好插入点、缩放比例、及旋转角度后点击[确定]。
图中的缩放比例要小于图纸本身的比例，可以输入值，也可以鼠标框选，使用鼠标框选的话不能把握比例尺寸，但是这些都不会影像图像纠正，可以任意选择；旋转角度设置为0。
第二步：图像纠正。
方法是点击CASS的菜单[工具]→[光栅图像]→[图像纠正]，提示栏提示选择要纠正的图像时，选择时一定选取光栅图的边框，这时会弹出图像纠正对话框。
数字化地形图的成图方法
第二节数字化地形图的成图方法数据通讯结束后，计算机的硬盘里就保存了全站仪传来的坐标数据文件，再由CASS5.1进行成图。
根据数据采集的方式不同也有不同的成图方法。
分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。
本文将详细介绍“草图法”，并对其他方法作简要介绍。
一、“草图法”成图“草图法”根据作业方式不同，又可分为“点号定位”、“坐标定位”和“编码引导”几种作业流程。
（一）、“点号定位”法作业流程：“点号定位”法作业流程是：选择测点点号定位成图法—展点—绘平面图—绘等高线—加注记—加图框分幅—成图结束。
下面以CASS5.1中的例子Study.dat数据文件说明Study.dwg图形文件的生成过程。
1、打开CASS5.1界面（图6-8）。
双击CASS5.1图标，即可打开CASS5.1的主界面：2 、选择测点点号定位成图（图6-9）将鼠标移至屏幕右侧菜单内“测点点号”项，按左键，即出现如（图6-9）所示的对话框，选择 Study.dat文件名，点击“打开”后，命令区提示：读点完成！共读入106个点。
3、展野外测点点号点击“绘图处理”下的“展野外测点点号”（图6-10），便出现（图6-11）所示的对话框。
选择Study.dat文件名，点击“打开”后，便可在屏幕上展出野外测点的点号如（图6-12）。
4、绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以便绘图，例如先把左上角放大，选择右侧屏幕菜单的“交通设施”按钮，弹出如下菜单如（图6-13），找到“平行等外公路”并选中，点击“OK”，命令区提示：绘图比例尺1：输入500，回车。
点P/<点号> 输入92，回车。
点P/<点号> 输入45，回车。
点P/<点号> 输入46，回车。
点P/<点号> 输入13，回车。
点P/<点号> 输入47，回车。
点P/<点号> 输入48，回车。
注册测绘师-综合-第九章-第3节-地图编绘
第九章第3节地图编绘知识点一：地图数据1 地图数据及地图数据库概念地图数据包括三个基本信息范畴：图形数据、属性数据和时间因素。
其中，图形数据和属性数据也叫做空间数据和非空间数据，它们构成了地图数据的主体。
1．图形数据1)含义图形数据是用来表示地理物体的空间位置、形态、大小和分布特征以及几何类型的数据。
地图图形可以按几何特点分为点、线、面几种元素，其中点是最基本的图形元素。
图形数据是一种非常重要的信息，其重要性体现在以下四个方面：空间定位、空间量度间结构和空间关系。
2)基本形式图形数据包括矢量和栅格两种形式。
3)栅矢转换2．属性数据属性数据又称非空间数据，用来描述地理实体质量和数量特征的数据。
属性数据通常是以特征码形式表现的。
所谓特征码即为根据地图要素的类别、级别等分类特征和其他质量特征进行定义的数字编码。
2地图数据制作1．数据获取将编图的资料扫描输入计算机，或直接将地图数据(包括gis数据库地图数据、野外数字测量地图数据、数字摄影测量地图数据、gps数据等)、图像数据(如遥感影像数据)输入计算机。
2．数据处理(符号化编辑)通过对数据的加工处理，建立起新编地图数据。
主要内容包括三个方面：(1)数据预处理。
即对数字化后的地图数据进行检查、纠正，统一坐标原点，必要时进影变换，进行比例尺转换，不同地图资料的数据匹配归类等，使其规范化。
(2)数据编辑处理。
包括地图数学基础的建立，数据的符号化(图形表达)，地图要素图综合，图形编辑、地图符号化、注记的配置和图廓整饰等。
(3)数据印前处理。
包括数据格式的转换，以及地图符号、注记的压印透明化处理、拼版、组版、喷绘样图等。
3．数据输出输出方式主要有：(1)直接在计算机屏幕上显示地图。
(2)将地图数据传输给打印机，喷绘彩色地图。
(3)地图数据传输到激光照排机，输出供制版印刷用的四色(cymk)菲林片。
(4)传送到数字式直接制版机(compute卜to—plate，ctp)，制成直接上机印刷的印刷版。
测量学 第九章数字测图
第二节 测图前准备工作
外业准备工作
为了顺利完成某一测区的数字测图任务，就必须做好充 分的准备工作。内容包括“人员安排、仪器工具的选择、仪 器检验、测区踏勘、已有成果资料收集”，并根据工作量的 大小、人员情况和仪器情况拟定作业计划，并编制数字测图 技术设计书来指导数字测图工作，确保数字测图的有序展开。
1、编码应遵循的原则：
• (1) 符合国标图式分类，符合地形图绘图规则； • (2) 简练，便于操作和记忆。 • (3) 便于计算机处理； • (4) 便于GIS等软件的使用； • (5) 要有系统性、科学性和可扩充性。
第三节 野外数据采集
2、地形图要素分类
•
按照GB14804-93《1：500，l： l000；
第三节 野外数据采集
3、数据记录格式
• 下图数据记录格式，分为8个数据段。
• A1表示记录类别，后面的记录按类别表示相应 的内容。例如一条碎部点记录，A2表示点号，A3 表示连接点号，A4表示线型和线序，A5表示地形 要素代码，A6 、A7 、A8分别表示碎部点的x、y
坐标和高程。
第三节 野外数据采集
3.数字摄影测量模式
利用全站仪进行数据采集时，每次只能测定一个点，而 利用摄影测量的方法则可同时测定多个点，这是摄影测量方 法的最大优点。
3D激光扫描仪采用主动式激光发射，所以它不受周围 光线的影响，可以实现白天和黑夜作业，被广泛应用于军事 侦察、变形监测、地质灾害防治等方面，它必将在目标数据 的采集及快速成图方面愈发显示出其它测量方法不可替代的 优势。
一、删除三角形 二、过滤三角形 三、增加三角形 四、三角形内插点 五、删三角形顶点 六、重组三角形 七、删三角网 八、修改结果寸盘 注意：修改了三角网后一定要进行此操作，否则修改无效。
第九章 地形图的应用
可量性：提供地面基本数据：点、线、角、 高程、方向、面积、坡度等。
多用性：可编绘一系列专题图。
一、地形图的主要用途
主要用途
1、地质勘探。 2、矿山开采。 3、城市用地分析。 4、城市规划。 5、工程建设。
动极
换算面积单位
动极式可以扩大
求积的范围
动极轴
跟踪放大镜比
描迹针使用方便
放大镜 跟踪臂
使用方法：
1、固定欲测面积的地形图，并将以其放在图形轮 廓的中间偏左处，动极轴与跟踪臂大致垂直，放 大镜大致放在图形中央。 2、在图形轮廓线上标记起点。 3、打开电源，手握描迹放大镜，使放大镜中心对 准起点，按下“STAR”键后沿图形轮廓线顺时针 方向移动。 4、准确跟踪一周后回到起点，再按“OVER”键。 此时显示器上显示的数值即为所测量的面积。 注意： 开始测量前，应选择单位：m2或km2。 将比例尺分母输入计算器。
注：交点右为H、 左为h。50m以上挖、以下填。
4）计算填、挖土方量：
V 挖 1 4 (2 .0 2 .6 1 .5 0 .9 )A 挖 1 .7A 5 挖
V 挖 1 5 (0 .9 1 .5 0 .3 0 0 )A 挖 0 .5A 4 挖 1
V 填 3(0 0 0 .4 )A 填 0 .1A 3 填
i=1或i=n时，公式出现 x0 , y0 或 xn1, yn1
x0 xn, xn1 x1
y0 yn, yn1 y1
三 、不规则图形面积量算
方法
网格，网点法
1)平行线法 膜片法：
2)方格法
求积仪法
（一）、网格，网点法
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5、地形图的数字化--注意事项
曲线状符号：数字化曲线的特征点（明显
转折点） 半依比例尺的平行双线直线：数字化其中 心线两端点 非平行双线直线：当作单直线数字化 平行双线曲线：数字其中心线的特征点 非平行双线曲线：当作单线曲线数字化
5、地形图的数字化--注意事项
有方向性的线状符号（围栏、栏杆、陡坎
1、栅格图像与矢量图形的区别：
图像放大到一定倍数时，图像信息会发生 失真，其目标边界会发生阶梯效应；矢量 图形不会发生失真。 表示效果相同时，栅格图像比矢量图形所 占用的存储空间多。
数 字 线 划 图
数 字 栅 格 图 像
数 字 栅 格 图 像
2、扫描仪的种类
按辐射分辨率划分：
二值扫描仪、灰度扫描仪和彩色扫描仪；
方法和步骤
2、图像纠正
“工具”下拉菜单的“光栅图象->图形纠 正”对图象进行纠正 。 命令区提示：选择要纠正的图象：选择 扫描图象的最外框，这时会弹出图形纠正 对话框 。
方法和步骤
3、数字化
图象纠正完毕后，可以进行图形的矢量化 工作。 利用鼠标标志跟踪数字化。
精品课件！
精品课件！
3、操作方式
点方式： 按一下定标器的一个键，定 标器十字丝交点在数字化板上的位置 （x,y)输入计算机。
开关流式 ：按住鼠标的键不放，移动 鼠标，它在图板上移动的轨迹，将以 x,y 坐标串的形式连续输入计算机，放开按键， 鼠标停止工作。
3、操作方式
连续流式： 当送入连续式指令，从鼠 标接触数字化板开始，将游标在板上的位 置，以 x,y 坐标串的形式连续送入计算机， 当鼠标离开数字化板时就停止工作。
按结构划分：
滚筒扫描仪、平台扫描仪和笔式扫描仪。
2、扫描仪的种类
滚筒式扫描仪一般使用光电倍增管PMT（ Photo Multiplier Tube)，因此它的密度 范围较大，而且能够分辨出图像更细微的 层次变化。 缺点 ：使用不如平面扫描仪方便，扫描速 度比较慢，价格偏高。
2、扫描仪的种类
• 图纸定向误差；图纸扫描误差； 图像细化误差；矢量化误差；
进行数字化
方法和步骤
1、插入栅格图像
“工具”菜单下的“光栅图象->插入 图象”项插入一幅扫描好的栅格图 。 选择“附着…”按钮，弹出选择图像 文件对话框 。选择要矢量化的光栅图， 点击“打开”按钮，进入图形管理对话 框 ，选择好图形后，点击“OK”即可。
②菜单定位(菜单区代码输入定位)
定向点一般取菜单的左上、左下和右下三 点，其在菜单系中的坐标为： 左上角：x=L，y=0 左下角：x=0，y=0 右下角：x=0，y=w L为菜单的竖向长度，w为横行长度，单位 为毫米。
②菜单定位---图板菜单
③地图符号的数字化
方法：将数字化仪游标对准图形的特征点 逐一数字化，得到这些点相应的坐标数据， 然后移动游标到菜单区，对准刚刚数字化 的地图符号所在的小方格，按下游标键， 便可以记下该要素的代码。 注意： 新定位。
用扫描仪将图纸扫描存于TIFF文件 有必要时进行图像校正，为 了显示速度可存RBM格式 (图象镶嵌模块) 读图、分层 编辑层名字点
矢量化流程图
装入光栅文件
设置当前层 设置缺省参数 设置矢量化参数
设置矢量化范 围
交互矢量化
保存文件
4、扫描矢量化误差分析
误差来源：
•原图固有误差
•扫描数字化方法误差：
课堂实习二
地形图的数字化
扫描仪：colorstra 380 扫描幅面、扫描色彩、分辨率 驱动软件：SCANMAN 清晰度： RES 色彩类型: TYPE 纸张位置: Justifica 扫描：scan\F9
地形图。
（DLG，Digital Line Graphic）
一、手扶跟踪数字化仪
组成：数字化板、鼠标、与计算机的连线
一、手扶跟踪数字化仪
1、原理：
数字化平板的表层下有相互垂 直的栅格线，鼠标内有一线圈可发 射交流信号，线圈发射信号,栅格线 接受信号，即可确定线圈中心在数 字化板上的坐标。
3、扫描矢量化的步骤
地形图 扫描输入 欲处理 细化
矢量化
地物和注记的识别与输入
检查与编辑
输出
3、扫描矢量化的步骤
欲处理：由于图纸不干净、线不光滑以及 受扫描、摄像系统分辨率的限制，使扫描 出来的图像带有黑色斑点、孔洞和毛刺等 噪声。采用噪声和边沿平滑的方法除去这 些噪声。
细化：将扫描图中的线划减细为分辨单元 宽的线划。
①地图定位(地图与数字化仪坐标转换)
图廓点进行定位
先输入图幅左下角和右上角的地图坐标。 然后由数字化仪的游标分别对准左上角、 左下角、右上角和右下角图廓点，输入四 个图廓点的数字化坐标。
①地图定位
注意：为了保证地图定位的正确性，需定 位两次，两次定位结果符合限差要求，则 定位结束，否则重新定位。 按控制点定位 在图幅内选择3－5个控制点，控制点应 均匀分布，将数字化仪游标十字丝对准控 制点输入其数字化坐标，同时由键盘输入 该控制点的地图测量坐标，也要进行两次。
数字化过程中图纸不能移动，若移动应重
5、地形图的数字化---注意事项
一般按地图分层进行数字化。
闭合图形，数字化时也要求闭合。
取点方法： 无方位的独立地物（点状地物）：数字化 符号的定位点。（如三角点） 有方位的独立地物：需在定位点两侧对称 位置数字化两个点。 折线状符号：数字化各转折点
Colortrac 380大幅面彩色扫描仪
基本参数
扫描方式： CCD 光学分辨率： 800 dpi （Dot Per Inch） 介质类型： 透明, 不透明介质 扫描速度： 1.5ips (33秒/AO 841×1189) 扫描幅面： 1000mm (进纸宽1020mm) 色彩转换： 36位彩色 扫描仪尺寸： 1320×510×980mm 重量： 65kg
3、扫描矢量化的步骤
矢量化：将栅格数据转换为矢量数 据。 断线修复：由于扫描质量的影响或 删除了某些符号造成一些矢量线不 连续，连接断线即为断线修复。
3、扫描矢量化的步骤
要素提取：选择需要的要素，剔
除不需要的要素和噪声。 符号识别：提取出符号的特征。 属性赋值：对矢量化的要素赋予 属性特征值。
概念注解
Dpi: Dot Per Inch，每英寸所打印的点数或线 数，用来表示打印机打印分辨率。一般来说，该 值越大，表明打印机的打印精度越高。1 英寸= 2.539999918 厘米(公分)。 扫描速度：指扫描仪从预览开始到图像扫描完成 后，光头移动的时间。(mm/s, s/MB) 一种用扫描标准A4幅面所用的时间来表示，另一 种使用扫描仪完成一行扫描的时间来表示。 扫描仪扫描的速度与系统配置、扫描分辨率设置 、扫描尺寸、放大倍率等有密切关系。
扫描仪驱动软件－ Colortrac Scan Manager
Colortrac 系列彩色大幅面扫描仪均由ScanMan
软件控制，它可以方便、快捷地对扫描模式和扫 描质量进行调整，可自动控制扫描速度；还可以 对扫描图像进行倾斜校正、旋转、镜像、块操作 及去斑点等操作。文件格式除了常用的TIFF， PCX，BMP，CALS，TIFF CCITT G3&G4，JPEG 等格式外，在二值扫描时还可以直接存储为打印 机接受的绘图文件格式－HP RTL格式。件还可以 随时对扫描仪进行色彩校准。
2、数字化仪的性能参数
幅面：小型数字化仪 (Tablet)： A4，A3，A2； 大型数字化仪(Digitizer)： A1，A0，A00。
分辨率：能区分相邻两点的最小间隔。
图纸基本幅面（mm）
幅面代号
A0 A1 A2 A3 A4
841×1189 594×841 420×594 297×420 210×297
等）：数字化母线，前进方向右侧为短线 面状符号：如轮廓线是直线，数字化轮廓 线上的拐角点；轮廓线是曲线，数字化轮 廓线上的特征点 圆形符号：沿圆周数字化均匀分布的三点。 文字注记：不进行数字化，由图形编辑时 加入
地形图的数字化
如下图：
二、扫描数字化仪
简称扫描仪，它是一种将地图 或图像按一定的分辨率转换成栅格 格式数据的装置。
数字化仪，又称图数转换器，是一种
通过一定量测手段将图形或图像转换成数 字信息的装置。常用的数字化设备有：
手扶跟踪数字化仪（数字化仪） 扫描数字化仪（扫描仪）
一、手扶跟踪数字化仪
简称数字化仪，是一种用来记录和
跟踪地图点、线位置的手工数字化
设备。数据以矢量形式存储。以矢
量数据表示的地形图称为数字线划
步进式： 当鼠标在数字化板上移动时， 数字化仪按一定的距离间隔向计算机输入 x,y坐标串。
3、操作方式
增量式：
送入一条增量式指令后，便将鼠标 在数字化板上的位置，以当前位置向对 于上一点位置的坐标增量形式送入计算 机。
4、手扶跟踪数字化方法
连接数字化仪和计算机,图纸固定在数字化 平板上。
平面扫描仪使用的则是光电耦合器件CCD
（Charged-Coupled Device)故其扫描的
密度范围较小。
优点：1.扫描速度快使用方便
2.对原稿的适应性强，价格低廉
缺点：1.对图像的暗调部分表现能力较差
2.扫描透射原稿效果不够理想
3.分辨率和清晰度不如滚筒扫描仪高
滚筒扫描仪
小型平面扫描仪
