2021年人教版物理中考复习第十六章《电压电阻》检测题
第十六章《电压电阻》检测题一、单选题(共15小题)1.下列做法中，可以使电阻丝阻值增大的是（）A．将电阻丝对折B．将电阻丝拉长C．使通过电阻丝的电流减小D．增加电阻丝两端电压2.图中各电路元件的连接均正确，甲、乙为两个电表，则（）A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙都为电流表D．甲、乙都为电压表3.为了保护电压表免受损坏，在不能充分估测电压大小的情况下，须用试触的方法选择电压表的量程，在试触过程中，下列哪种做法是正确的（）A．先试触电压表的“3”“5”两接线柱B．先试触电压表的“-”“3”接线柱C．先试触电压表的“-”“15接线柱”D．先试触电压表的“+”接线柱4.关于常见的电压值，下列说法正确的是（）A．一节干电池的电压为2VB．一节铅蓄电池的电压为1.5VC．对人体安全的电压为36VD．我国家庭电路的电压为220V5.下列说法中错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是自由电荷定向移动形成的D．电路两端有电压就一定有电流6.实验室中常用的小灯泡、电流表、电压表的电阻分别为R L、R A、R V表示，则三者电阻大小关系为（）A． R L＞R A＞R VB． R V＞R L＞R AC． R L＜R A＜R VD． R L=R A＜R V7.在如图所示的电路连接中，下列说法正确的是（）A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测量的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压8.下列说法正确的是（）A．导体两端电压为零时，导体电阻消失B．导体的电阻越大，通过它的电流越小C．通过导体的电流越大，说明导体的电阻越小D．导体的电阻越大，它对电流的阻碍作用越大9.有关导体电阻的说法，正确的是（）A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D．铝导线的电阻一定比铜导线的电阻大10.如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为（）A． 3VB． 6VC． 4.5VD． 9V11.在探究电路的电压规律的实验时用了图中的某个电路，已知R1＞R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A．B．C．D．12.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是（）A．采用序号1与2对比，是研究电阻大小是否与长度有关B．采用序号1与3对比，是研究电阻大小是否与长度有关C．采用序号2与4对比，是研究电阻大小是否与材料有关D．采用序号3与4对比，是研究电阻大小是否与横截面积有关13.一段1m长的电阻丝，下列做法能使它的电阻增大的是（）A．对折B．长度拉伸为原来的2倍C．剪掉一半D．外表涂上绝缘材料14.如图所示是变阻器连入电路的四种不同的接法，那么，在这四种接法中，哪一种具有这样的功能:当金属滑片P向右滑动时，电路中的灯光变暗（）A．B．C．D．15.在如图所示的电路中，将L2拧松，闭合开关后，则会观察到（）A． L1继续发光B．电流表仍有示数C．电压表示数接近电源电压D．电压表指针不偏转二、填空题(共3小题)16.滑动变阻器的原理：靠改变 ______ 来改变电阻，电路符号 ______ ．17.电视信号在天线上感应的电压约为0.1mV，合 ______ V．经验证明只有 ______ 的电压对人体来说是安全的．家庭电路的电压为 ______ V．18.如图所示电路中，电压表测量的是 ______ 两端的电压．若要使电压表测量电灯L1两端的电压，只需要将导线 ______ （选填1、2、3、4等数字）的右端改接到 ______ （选填a、b、c、d等字母）接线柱上即可．三、实验题(共3小题)19.导电性与什么因素有关[猜想与假设]地质温水的导电性与水的温度有关．[设计实验]用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和 ______ ．[进行实验]（1）按图组装实验装置．（2）测出水的温度并记录．（3）闭合开关， ______ 并记录，（4）其他条件不变，改变水的 ______ ，重复（2）、（3）步骤，[收集并整理实验教据]实验记录如表所示，请你在图中作出电流随温度变化的图像．[分析与论证]实验结论： ______ ．20.小明学习了电流表与电压表知识后，进行了如下实验．（1）在验证串联电路电压规律的实验中，小明进行了如下操作：①如图所示，把两个规格适当的小灯泡L1和L2串联起来接到电源上，使灯泡发光，①分三次接入电压表，分别测量AB之间、BC之间、AC之间的电压并记入表．回答下列问题：表中的测量结果是 ______ （选填“正确”或“错误”）的，这是由于 ______ ．（2）如果将电流表分别接入A、B、C处，可探究的问题是 ______ ．21.小明按如图所示的电路图连接电路进行探究性实验，实验时电阻R1保持不变，滑动变阻器R2的最大阻值是20Ω，三次改变滑动变阻器的滑片P的位置，得到下表中的实验数据：（1）比较电流表A1和A2的示数，可得结论： ______（2）比较V1、V2和V的示数，可得结论： ______（3）定值电阻R1= ______ Ω四、计算题(共3小题)22.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．23.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】B【解析】电阻是导体自身的一种特性，大小只与导体的长度、材料、横截面积和温度有关，与导体两端的电压及通过导体中的电流大小无关．A、对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、导体被拉长后，导体的长度增大、而横截面积减小，故导体的电阻增大，故B正确；C、导体的电阻与通过导线的电流无关，故C错误；D、导体的电阻与导体两端的电压无关，故D错误．2.【答案】B【解析】乙表与电源串联，故是电流表，甲与右端的灯并联，故是电压表．故选B．3.【答案】C【解析】在不确定电压值大小的情况下，可以用试触法判断，应该先用大量程进行试触，所以电压表应该用“-”和“15”接线柱进行试触，故C选项正确．4.【答案】D【解析】A、一节干电池的电压是1.5V，故A错误；B、一节铅蓄电池的电压是2V，故B错误；C、不高于36V的电压对人体是安全的，人体的安全电压并不仅是36V，故C错误；D、我国家庭电路电压是220V，故D正确.5.【答案】D【解析】A、电源是提供电压的装置，故A正确；B、电压是推动自由电荷发生定向移动形成电流的原因，故B正确；C、电流是电荷的定向移动形成的，故C正确；D、虽然电压是推动自由电荷发生定向移动形成电流的原因，但是若只有电压，电路断开也不会形成电流，所以有电压不一定有电流，故D错误．6.【答案】B【解析】小灯泡是用电器，有一定的电阻，电流表是一个电阻非常小的电路元件，理想状态下其电阻可视为0，电压表是一个电阻非常大的电路元件，理想状态下其电阻可视为极大．所以R V＞R L＞R A，则A、C、D错误，B正确．7.【答案】D【解析】电压表在识别电路时可以看成是开路，由图，电流从电源正极流出通过电流表和L1、开关和L2回到电源负极，所以灯L1和L2串联，电流表测电路中的电流，电压表测L1两端电压．故A、B、C错误，D正确．8.【答案】D【解析】（1）电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，故A、B、C错误；（2）导体的电阻越大，表示它对电流的阻碍作用越大，故D正确．9.【答案】C【解析】AB选项明确了长度和横截面积的关系，对于导体材料是否一样不确定，故不能确定两者电阻大小；C选项告诉了两者材料、长度和横截面积的关系，在材料和长度相同时，横截面积越小，电阻越大，所以同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大，说法正确，符合题意．D选项只告诉了两者材料的关系，导体长度和横截面积的关系没有明确，故不能确定两者电阻大小，所以铝导线的电阻一定比铜导线的电阻大，说法错误，不符合题意．10.【答案】A【解析】由图知，两灯泡串联，电压表V1、V2均测量L2两端的电压，所以V1的示数等于V2的示数等于3V．11.【答案】D【解析】根据串并联电路的特点，串联电路中，总电压等于用电器两端的电压的和，并联电路中，各支路两端电压相等．A、R1和R2组成并联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；B、R1和R2组成串联电路，电压表V1测R2的电压，电压表V2测R1的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V2的示数应大于V1的示数，并且V3的示数等于V1和V2示数的和，不符合题意，该选项错误；C、R1和R2组成并联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2并联的总电压，根据并联电路电压的特点，三个电压表的示数应该相等，不符合题意，该选项错误；D、R1和R2组成串联电路，电压表V1测R1的电压，电压表V2测R2的电压，电压表V3测R1和R2串联的总电压，由于R1＞R2，所以V1的示数应大于V2的示数，并且V3的示数等于V1和V2示数的和，符合题意，该选项正确．12.【答案】A【解析】A、实验序号1和2的材料、横截面积都相同，而长度不同，研究在材料和横截面积一定时，导体的电阻与导体的长度有关．符合题意．B、实验序号1和3的材料、长度都相同，而横截面积不同．研究在材料和长度一定时，导体的电阻与导体的横截面积有关．不合题意．C、实验序号2和4的材料相同、长度不同，横截面积也不同，无法比较，找不出影响因素．不合题意．D、实验序号3和4的材料、长度、横截面积都相同，不能比较．不合题意．13.【答案】B【解析】电阻是导体本身的性质，其大小与导体的长度、横截面积及材料有关系．A、电阻丝对折后，导体的长度减小，横截面积增大，则导体的电阻减小，故A错误；B、电阻丝长度拉伸为原来的2倍后，导体的长度增大、而横截面积减小，导体的电阻增大．故B 正确；C、把电阻丝剪掉一半，电阻丝的长度变短，电阻减小，故C错误；D、在电阻丝外表涂上绝缘材料，电阻丝的材料、长度以及横截面积均不变，电阻不变，故D错误．14.【答案】B【解析】A、滑动变阻器全部接入，故无论如何调节滑片，接入电阻均不变，故灯泡亮度没有变化，故A错误；B、由图可知，滑动变阻器接入了右侧部分，故当滑片向右移时接入电阻变小，故灯泡变亮，故B 正确；C、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故C 错误；D、由图可知，滑动变阻器接入了左侧部分，故当滑片向右移时接入电阻变大，故灯泡变暗，故D 错误.15.【答案】D【解析】由电路图知，两灯泡串联．将L2拧松，闭合开关，电路处于断路状态，则L1不发光，电流表无示数；电压表无法与电源的正负极连通，故电压表没有示数，所以电压表指针不偏转．16.【答案】连入电路中电阻线的长度；【解析】滑动变阻器是通过滑片的移动，改变接入电路中的电阻值．因为导体的电阻与长度有关，当滑片移动后改变了连入电路中电阻丝的长度，从而改变电阻大小．17.【答案】10-4；不高于36V；220.【解析】因为1mV=10-3V，所以0.1mV=0.1×10-3V=10-4V；只有不高于36V的电压才是安全的；家庭电路的电压为220V.18.【答案】L1和L2（或电源）；3；b或c．【解析】由图电流从电源正极流出，依次通过开关、L2、L1回到电源负极，即两灯串联，电压表接在a、d两点间，所以电压表测的是L1和L2（或电源）的电压；若要使电压表测量电灯L1两端的电压，即与L1并联（接在L1两端），只需要将导线3的右端改接到b或c即可．19.【答案】温度计；（3）观察电流表的示数；（4）温度；图像见下图，地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好【解析】要测量水的温度一定要用温度计，所以缺少的实验器材是温度计．水的导电性可通过电流表的示数得出，要改变水温，就要用加热器给水加热，其他条件不变，改变水的温度，重复（2）、（3）步骤；电流随温度变化的图像如图所示：实验结论：地质温水的导电性与水的温度有关，温度越高，电阻越小，导电性越好．20.【答案】（1）错误；UAB+UBC不等于UAC，不符合串联电路电压关系；（2）串联电路中电流关系【解析】（1）两个灯泡是相同的，灯泡两端的电压应该是相同的，如果实验准确，UAC跟UAB与UAC 之和相等，实验中是存在误差的，但是不会相差很悬殊．错误的是UAC；（2）据所学的电学实验可知，利用上述串联电路，还可以探究串联电路中电流的关系；21.【答案】（1）串联电路电流处处相等；（2）串联电路电源电压等于各用电器两端电压之和；（3）10．【解析】（1）从表格中可以看出，电流表A1和A2的示数相等，故可得结论：串联电路处处电流相等；（2）从表格中可以看出V的示数等于V1、V2电压表的示数和，故可得结论：串联电路电源电压等于各用电器两端电压之和；（3）由表可知，当R1两端的电压为4V时，对应的电流为0.4A，所以定值电阻R1=U1I1=4V0.4A=10Ω．22.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.23.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
人教版九年级全一册物理第十六章 电压 电阻 章末测试卷(Word版,含答案)
人教版九年级全一册物理第十六章电压电阻章末测试卷一、单选题1．（2021·广西广西·中考真题）如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A．、两端电压相等B．、的亮度一定相同C．、、三处的电流一样大D．若灯丝烧断了，仍能发光2．（2022·四川自贡·中考真题）如图所示电路，开关闭合后两灯L1、L2均发光，以下说法正确的是（）A．电流表A的示数一定等于A1的示数B．电流表A的示数一定等于A1示数的2倍C．电压表V的示数一定小于V1的示数D．电压表V的示数一定等于V1的示数3．（2022·全国·九年级课时练习）关于导体电阻的大小，下列说法正确的是（）A．导体不接入电路时它的电阻为零B．导体两端的电压越大，它的电阻就一定越大C．通过导体的电流越大，导体的电阻就一定越小D．其他因素一定时，导体的横截面积越大它的电阻就越小4．（2022·四川省射洪县射洪中学外国语实验学校一模）在探究串联电路电压特点时，某同学设计的电路如图所示。
对于下列实验过程中出现的现象及分析正确的是（）A．开关闭合后，如果灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1开路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2开路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光5．（2020·湖北荆门·中考真题）如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（）A．AB段电阻大，电流小B．BC段电阻小，电流小C．AB段电阻一定大，电流与BC段相等D．BC段电阻可能大，电流与AB段相等6．（2021·山东青岛·中考真题）用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差7．（2022·广西百色·中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数。
2020至2021学年人教版初中物理第一学期九年级第十六章《电压电阻》测试卷
第十六章《电压电阻》测试卷一、单选题(共15小题)1.在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A． 4.8V、1.2VB． 6V、1.2VC． 1.2V、6VD． 1.2V、4.8V2.如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A． L1两端电压为2VB． L1两端电压为4VC． L2两端电压为4VD． L1和L2两端电压之和为6V3.在如图所示的电路中，将L2拧松，闭合开关后，则会观察到（）A． L1继续发光B．电流表仍有示数C．电压表示数接近电源电压D．电压表指针不偏转4.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（）A．B．C．D．5.如图所示，闭合开关S，两灯泡均能正常发光，则两灯泡一定具有相同的（）A．额定功率B．额定电流C．额定电压D．电阻6.关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．两表都不能将两接线柱直接接到电源的两极上C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出7.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）A． ①是电压表，①是电压表，①是电流表B． ①是电压表，①是电流表，①是电压表C． ①是电流表，①是电压表，①是电流表D． ①是电流表，①是电流表，①是电压表8.如图所示电路，电源电压为6V，开关闭合后电压表示数为3.8V，则（）A． L1两端电压为3.8VB． L2两端电压为3.8VC．电源、L1的电压之和为3.8VD． L2两端电压为2.2V9.以下说法中正确的是（）A．绝缘体有电阻，导体没有电阻B．导体两端电压为零时，电流为零，但电阻不为零C．只有导体才能用于做电工材料D．通过导体的电流越大，导体的电阻就一定越小10.下列说法中，正确的是（）A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源11.下面有关导体电阻的说法中正确的是（）A．导体没有电阻，绝缘体有电阻B．铜的电阻比铁的电阻小C．粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D．要改变导体的电阻，可以改变通过的电流12.如图所示，若将电流表与电压表位置互换，当开关S闭合后，造成的后果为（）A．电流表、电压表都会烧坏B．电流表、电压表都不会烧坏C．电压表烧坏，电流表不会烧坏D．电流表会烧坏，电压表不会烧坏13.如图所示，当开关闭合后，电压表测量灯泡L1两端电压的电路图是（）A．B．C．D．14.下列关于电阻的说法中，正确的是（）A．短导线的电阻一定比长导线的电阻小B．电阻对电流起阻碍作用，因此电流越大，导体的电阻一定越小C．长短、粗细相同的导体，其电阻一定相同D．加在同一导体上的电压、电流改变，但其电阻大小不变15.当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．导线较粗的电阻大B．若它们粗细相同，则导线较长的电阻大C．导线较细的电阻大D．若它们长度相同，则导线较粗的电阻大二、填空题(共3小题)16.某同学连接的电路如图所示，他所用的电源电压是9V且保持不变，当他闭合开关后，发现电压表的示数为3V，灯泡L1两端的电压是 ______ ；灯泡L2两端的电压是 ______ ．17.录音机喇叭里放出悠扬的钢琴乐曲时，当旋转音量开关，使电位器连入电路中的电阻______ （选填“变大”“变小”“不变”），从而使声音变大．18.如图所示，电阻箱的示数是 ______ ．三、实验题(共3小题)19.在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 ______ ．（2）为粗略判断a、b两点间导体电阻的大小，可观察 ______ ．（3）另有甲、乙两位同学分别对小明的电路做了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 ______ 同学的改进更好一些，理由是 ______ ．20.小刚和小丽用图所示的器材探究串联电路的电压关系，用三节干电池串联做电源，两只小灯泡的规格不同．（1）请用笔画线代替导线，连接实验电路．要求：L1和L2串联，电压表测量两灯串联后的总电压．（2）小刚用电压表测量L l两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是 ______ ．（3）他们在测量L2两端的电压时，两灯突然熄灭，电压表示数变为0．小刚用电压表检测L1两端的电压，示数为电源电压，由此判断出L1处的故障是______ ；L2是短路还是正常的？小丽在原电路中又添加了一个电学器材，就检验出了结果，她的方法可能是 ______ ．（4）他们排除故障后继续实验，得出了下表所示的一组数据．为了得出串联电路电压关系的普遍规律他们还应当 ______ ．21.毛刚同学按如图所示的电路进行实验，得到下列的实验数据．（1）由图可知L1、L2连接方式是 ______ ；（2）由表中的实验数据中A1、A2的示数可得出结论 ______ ；（3）由表中的实验数据V1、V2、V3的示数可得出结论 ______ ．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？答案解析1.【答案】A【解析】由题中的电路图可知：V1测的是电源电压；V2测的是R2两端的电压．因为串联电路两端的总电压等于各部分电路两端的电压之和，所以电源电压大于R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为6V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.2V．所以，电阻R1两端的电压为：U1=U－U2=6V－1.2=4.8V．故选A．2.【答案】B【解析】因为电压表测L2两端的电压，所以L2两端的电压U2=4V，又因为L1、L2串联，则L1和L2两端电压之和为6V，所以L1两端的电压为U1=U-U2=6V-4V=2V．综上所述，选项A、C、D正确，B错误．3.【答案】D【解析】由电路图知，两灯泡串联．将L2拧松，闭合开关，电路处于断路状态，则L1不发光，电流表无示数；电压表无法与电源的正负极连通，故电压表没有示数，所以电压表指针不偏转．4.【答案】D【解析】根据电压表的使用规则分析：①电压表要并联在电路中；①电流要从“+“接线柱流入，从“-“接线柱流出（否则指针反转）．①被测电压不要超过电压表的量程（可以采用试触的方法来看是否超过量程）．A、电压表并联在L2的两端，但正负接线柱接错；B、电压表不应串联使用，错误；C、开关闭合后，电压表并联在L2的两端，但正负接线柱接错；D、开关闭合后，电压表测L2两端的电压，正确．5.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．6.【答案】B【解析】A、电流表和电压表使用前应校零，此选项正确；B、电流表不能直接接在电源上，此选项错误；C、为读数准确和保护电表，应该用大量程试触，此选项正确；D、电流表和电压表都应使电流从正接线柱流入，从负接线柱流出，此选项正确．7.【答案】C【解析】在图中，要想电路中R1和R2并联，则①内必须填相当于开路的电压表，而①和①分别与R1和R2串联，必须填入相当于导线的电流表．8.【答案】B【解析】由图知，开关S闭合后，L1、L2串联，（1）电压表测量L2两端的电压，所以U2=3.8V，即灯L2两端的电压为3.8V；（2）U1=U-U2=6V-3.8V=2.2V，即灯L1两端的电压为2.2V；（3）电源、L1的电压之和为6V+2.2V=8.2V．9.【答案】B【解析】根据物体导电能力的强弱，把物体分为：导体、半导体、绝缘体，它们都有电阻．导体、半导体、绝缘体都可用作电工材料；导体的电阻由导体材料、导体长度、导体横截面积决定，与导体两端的电压、流过导体的电流无关．10.【答案】D【解析】因为每节干电池的电压为 1.5V，串联电池组的电压等于各节干电池的电压之和；并联电池组的电压等于各节干电池的电压．A、若组成串联电池组，电池组总电压等于各节干电池的电压之和，故A错误；B、四节干电池都串联时，总电压等于各节干电池的电压之和，故B错误；C、四节干电池并联时，总电压等于每节干电池的电压，故C错误；D、四节干电池串联，则可组成1.5V×4=6V的电源，故D正确．11.【答案】C【解析】电阻为导体一种属性，其大小取决于导线长度、粗细及导体的材料，与是否有电流无关．A、导体和绝缘体的区别在于电阻的大小，绝缘体是指电阻无穷大的物体，故A错误；B、要比较电阻的大小，需要比较导线长度、粗细及导体的材料，故B错误；C、粗细相同，长度相同的铜丝的电阻要比铁丝小，故C正确；D、导体的电阻与通过导体的电流无关，故改变电流无法改变导体的电阻，故D错误.12.【答案】B【解析】电流表与电压表位置互换后，电压表串联在电路中，电流表与灯并联，因为电压表的电阻无限大，电路中电流很小，所以不会烧坏电流表和电压表．13.【答案】B【解析】由电压表的使用方法可知：电压表测量L1两端电压，因此电压表必须并联在L1的两端．结合电路图可做出判断．A、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；B、电压表并联在灯L1两端，测量的是灯L1的电压，符合题意；C、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意；D、电压表并联在灯L2两端，测量的是灯L2的电压，不合题意．14.【答案】D【解析】A、导线的电阻不仅与长度有关，还与材料、横截面积有关；故短导线的电阻不一定比长导线小，故A错误；B、导体电阻大小与导体的材料、长度、横截面积有关，与导体中的电流大小无关，故B错误；C、导线的电阻不仅与横截面积(粗细)、长度有关；还与材料有关；故长短、粗细相同的导体，其电阻不一定相同，故C错误；D、导体的电阻是导体的一种性质，与导线的材料、粗细、长短都有关系；电阻大小不随加在导体上的电压、电流改变而改变，故D正确.15.【答案】B【解析】电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，所以选项A、C都不正确．在温度、横截面积和材料相同时，长的铜丝电阻大，故B正确．在温度、长度和材料相同时，导体的横截面积越小，即导线越细，电阻越大，故D选项错误．16.【答案】3V；6V．【解析】由电路图可知，两灯泡串联，电压表测灯L1两端电压，电压表示数为3V，则灯L1两端电压U1=3V，灯L2两端电压U2=U-U1=9V-3V=6V.17.【答案】变小．【解析】电位器的实质是一个滑动变阻器，与用电器串联，当旋转音量开关，使电位器连入电路中的电阻变小时，电路中的电流变大，从而使声音变大．18.【答案】2010Ω．【解析】×1000的位置对应的数是2，×100的位置对应的数是0，×10的位置对应的数是1，×1的位置对应的数是0．该电阻箱的示数为：2×1000Ω+0×100Ω+1×10Ω+0×1Ω=2010Ω，故是2010Ω19.【答案】（1）开关；（2）灯泡的亮度；（3）乙；能保护电路．【解析】（1）缺少电路的基本组成元件：开关；（2）因为通过灯泡的电流越大，灯泡越亮，因此a、b间的电阻越大，电路中的电流越小，灯泡越暗；反之，灯泡越亮；故根据灯泡的亮度反映a、b间电阻的大小；（3）将灯泡换为电流表，a、b间的电阻决定电路中的电流，因此，当a、b间电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，可以起到保护电路的作用．因此乙同学的方案更好，可以起到保护电路的作用．20.【答案】（1）（2）先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（3）L1处的故障是断路；判断L2是短路还是正常的方法是：用小灯泡与L1并联（或替换L1），如果L2发光，则L2正常；若L2不发光，则L2短路．（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．【解析】（1）按电流路径连接电路，电压表测量串联后的总电压，如下图所示：（2）电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量．（3）①在测量L2两端的电压时，电路如下图：两灯突然熄灭，说明电路中有断路的地方；电压表示数为零，说明L2短路或者电压表和电源连接的部分“电压表——开关——电源——L1”电路中出现了断路．①再电压表检测L1两端的电压，电路如下图：电压表示数为电源电压，说明电压表和电源连接的部分“电压表——L2——开关——电源”无断路，只能是灯泡L1断路．①判断L2是否短路，可以采用替换L1的方法，让它恢复通路，根据L2的发光情况进行判断．（4）为了得出串联电路电压关系的普遍规律，换用不同规格的器材（灯泡、电源）或加滑动变阻器，多次测量．21.【答案】（1）串联；（2）串联电路中处处电流相等；（3）串联电路中总电压等于各部分电压之和．【解析】（1）根据电路图可知，L1、L2顺次连接，因此L1与L2串联；（2）由表格数据可知，电流表A1表示数和A2示数均为0.5A，故可得结论：串联电路中各处的电流相等；（3）由表格数据可知，电压表V的示数等于电压表V1和V2的示数之和，故可得结论：串联电路中总电压等于各部分电压之和．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.24.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．。
九年级物理全册第十六章电压、电阻单元综合检测新人教版(2021年整理)
九年级物理全册第十六章电压、电阻单元综合检测（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十六章电压、电阻单元综合检测（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十六章电压、电阻单元综合检测（新版）新人教版的全部内容。
第十六章电压、电阻一、单选题1.由欧姆定律公式I=U/R变形得R=U/I，对此，下列说法中正确的是（）A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C。
当导体两端的电压为零时，导体的电阻也为零 D. 导体的电阻跟导体两端的电压和通过导体的电流无关2.如图所示为电流与电压的关系图像，由此可以判断（)A. R甲＝R乙B。
R甲＜R 乙C。
R甲＞R乙D。
无法比较3.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示)，为了探究上述问题，他接下来应该采取的唯一操作是（ )A。
保持变阻器滑片不动B。
将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D。
适当增加电池的节数再调节滑片位置4。
图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是(）A。
灯泡L变亮B。
电压表示数变大C。
电流表A1示数变小D。
电路消耗的总功率变大5。
如图所示电路,当开关闭合时，若三个电阻、、串联，则图中○里两块电表应为（）A. ①是电流表、②是电压表B 。
①②都是电压表C。
①是电压表、②是电流. ①②都是电流表6.如图关于仪表的正确使用和电路的常规连接正确的是（）A.B.C。
(2021年整理)人教版九年级物理《第十六章电压电阻》练习题含答案)
人教版九年级物理《第十六章电压电阻》练习题含答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（人教版九年级物理《第十六章电压电阻》练习题含答案)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为人教版九年级物理《第十六章电压电阻》练习题含答案)的全部内容。
图6—人教版九年级物理《第十六章电压 电阻》练习题一 .选择题（40分）1．小新用西红柿制作了一个水果电池，他用一片铜片和一片锌片制作了它的两个电极,做好该西红柿电池后，小新用电压表测量了它的电压，你觉得它的电压有多高？( ）A ．3VB ．220VC ．1.5VD ．0.2V2．关于电源，下列说法中正确的是（ ）A ．是提供电荷量的装置B ．是提供电流的装置 C ．是提供电压的装置 D ．是提供用电器的装置3．用电压表分别测量电路中两盏电灯的电压,结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断。
＊4．如图6-31所示，电源电压为6V ，当开关S 闭合后，只有一灯泡发光，且电压表示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路5．图6-32所示电路中,电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变,出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路 6．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3,横截面积的关系为S 1=S 2＜S 3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）A ．R 1＜R 2=R 3 ,I 1=I 2=I 3B ．R 1＝R 2＞R 3, I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 37．在如图6-33（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b)所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4。

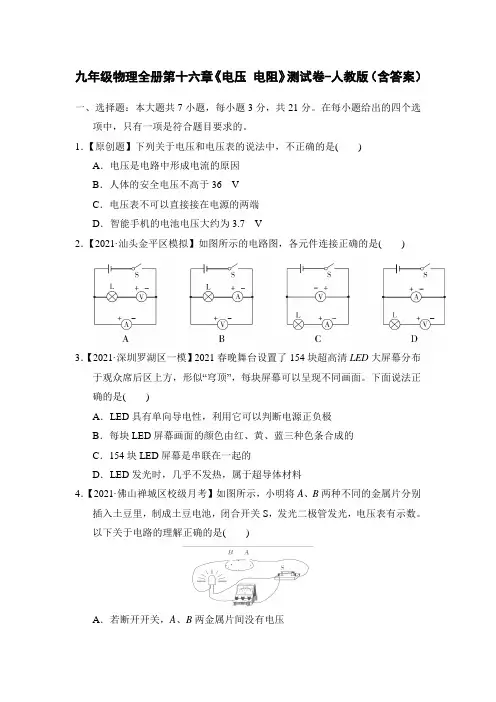

九年级物理全册第十六章《电压 电阻》测试卷-人教版(含答案)
九年级物理全册第十六章《电压电阻》测试卷-人教版（含答案）一、选择题：本大题共7小题，每小题3分，共21分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1．【原创题】下列关于电压和电压表的说法中，不正确的是() A．电压是电路中形成电流的原因B．人体的安全电压不高于36 VC．电压表不可以直接接在电源的两端D．智能手机的电池电压大约为3.7 V2．【2021·汕头金平区模拟】如图所示的电路图，各元件连接正确的是()3．【2021·深圳罗湖区一模】2021春晚舞台设置了154块超高清LED大屏幕分布于观众席后区上方，形似“穹顶”，每块屏幕可以呈现不同画面。
下面说法正确的是()A．LED具有单向导电性，利用它可以判断电源正负极B．每块LED屏幕画面的颜色由红、黄、蓝三种色条合成的C．154块LED屏幕是串联在一起的D．LED发光时，几乎不发热，属于超导体材料4．【2021·佛山禅城区校级月考】如图所示，小明将A、B两种不同的金属片分别插入土豆里，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。
以下关于电路的理解正确的是()A．若断开开关，A、B两金属片间没有电压B．土豆电池供电时是电能转化为化学能C．发光二极管是由绝缘体材料制成的D．电流从“电池”的A金属片流出经过二极管回到金属片B 5．【2021·天津】如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是()6．如图所示的电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。
则与电压表相连的两个接线柱可能是()A．a和b B．c和d C．a和f D．e和f7．如图所示电路中，开关闭合，电压表V1、V2、V3示数分别为U1、U2、U3，电流表A1、A2示数分别为I1、I2，电路无故障，那么下列关系式正确的是() A．U1＝U2＝U3I1＝I2B．U1＝U2＋U3I1＝I2C．U1＝U2＋U3I1＜I2D．U1＝U2＋U3I1＞I2二、填空题：本大题共7小题，每空1分，共21分。
九年级物理全册第十六章电压电阻单元综合测试新人教版(2021年整理)
九年级物理全册第十六章电压电阻单元综合测试（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十六章电压电阻单元综合测试（新版）新人教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十六章电压电阻单元综合测试（新版）新人教版的全部内容。
第十六章电压电阻单元综合测试时间:90分钟满分：90分班级:____ 姓名：___ 得分：____一、选择题(本题包括8小题，每小题3分，共24分.每题只有一个选项符合题意）1．下面的说法最符合事实的是( ）A．一节干电池电压为2V B．水的比热容为4。
2×103JC．对人体的安全电压为36V D．我国家庭电路电压为220V2．在如下图所示的电路图中，能用电压表正确测出灯L1两端电压的是( ）3．如图所示的电路，开关闭合后，电压表的示数是1。
5V ，的示数是4。
5V，则电源电压是（）A．1.5V B．3V C．4.5V D．6V第3题图第4题图4．如图所示，灯泡L1比L2亮,电压表V2示数为6V，下列说法正确的是（）A．V1示数为6VB．V1示数大于6VC．V示数小于6VD．V示数大于6V5．把一根电阻丝对折后使用，其电阻值( )A．不变 B．变小C．变大 D．无法确定6．电位器是变阻器的一种,小菲同学买了一个电位器，如图所示.小菲想把它与灯泡串联起来，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是( ）A．A、B两个接线柱分别接入电路B．B、C两个接线柱分别接入电路C．A、C两个接线柱分别接入电路D．以上连接方法都正确第6题图第7题图第8题图7．在如图所示电路中，开关闭合时电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是( ）A．灯泡L1灯丝断了B．灯泡L2灯丝断了C．灯泡L1短路D．灯泡L2短路8．如图所示的电路中,电源电压为3V，当开关S1、S2都闭合时，则( ）A．电压表将被烧坏B．电流表将被烧坏C．灯L1亮、灯L2不亮D．两只灯泡都将被烧坏二、填空题(本题包括5小题,每空1分，共15分）9．电压是使电路中形成________的原因。
人教版2020-2021学年九年级全册物理第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试卷一、单选题(共15小题)1.下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是（）A．B．C．D．3.关于导体的电阻，下列说法正确的是（）A．长导线的电阻一定比短导线的电阻大B．粗导线的电阻一定比细导线的电阻大C．铜导线的电阻一定比铁导线的电阻大D．导线电阻的大小是由它的材料、长度、横截面积和温度决定的4.以下科学家中，以其名字命名电压单位的是（）A．牛顿B．伏特C．安培D．焦耳5.如图所示，闭合开关，两灯并联，各电表都能正常工作．下列判断正确的是（）A ．甲、乙、丙都是电流表B ．甲、乙、丙都是电压表C ．甲、乙是电压表，丙是电流表D ．甲、丙是电流表，乙是电压表6.如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A ．电流B ．电压C ．电阻D ．电能7.实验室里将一根粗细均匀的铜导线减去一半，那么剩下部分与原来比较电阻将（） A ．不变 B ．变大C ．变小D ．不能判定8.如图所示，闭合开关S ，两灯泡均能正常发光，则两灯泡一定具有相同的（）A ．额定功率B ．额定电流C ．额定电压D ．电阻9.为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是（） A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线C ．因铁较便宜，应选铁线D ．因铝线电阻小，应选铝线10.如图所示电路中，要使电阻R 1和R 2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）A ．电流表电流表B ．电流表电压表C ．电压表电流表D ．电压表电压表11.在国际单位制中，电阻的单位是（）A ．安培B ．库仑C ．伏特D ．欧姆12.比较两根长度相同、粗细不同的铜导线电阻的大小，下列说法中正确的是（） A ．粗的大 B ．细的大C ．一样大D ．无法确定13.如图所示，关于电流表和电压表的使用方法中正确的是（）A ．B ．C ．D ．14.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，下面实验探究活动中他不可能完成的是（） A ．探究导体电阻与长度的关系 B ．探究导体电阻与横截面积的关系C ．探究导体电阻与材料的关系D ．探究导体电阻与温度的关系15.如图，当滑片P 向A 端移动时，下列判断正确的是（ ）A ．通过电阻器的电流变小B ．通过灯泡的电流不变C ．电流表的示数变小D ．变阻器接入电路中的电阻变小二、填空题(共3小题)16.如图所示，已知电源电压为6V ，闭合开关S ，则电压表所测出的是 ______ 两端的电压；这只电压表有3V 和15V 两量程，实验中用的是0～3V 量程，小峰同学在读数时从0～15V 量程的刻度盘上发现指针所示的电压恰好为6.5V ，则实际测得的电压应是 ______ ，R 1两端的电压_______．17.如图所示的电路，闭合开关，定值电阻R 1与R 2的连接方式是 ______ ，电压表测的是 ______两端的电压．18.如图所示电路，电源电压为3V，小灯泡L1和L2的连接方式为______ 联；L1两端的电压为______ V；若L1损坏，则L2______ （填“能”或“不能”）正常发光．三、实验题(共3小题)19.对串联电路电压规律进行了探究．（1）在拆接电路时，开关必须 ______ ；（2）在测L2两端的电压时，小明同学为了节省时间，采用如图方法：电压表所接的B点不动，只断开A点，并改接到C点上；上面的方法能否测出L2两端的电压？ ______ ，为什么？ ______ ；（3）方法改进后，实验数据记录如下表，小明同学分析后得出结论：串联电路总电压等于各用电器两端的电压之和，他认为他得到了正确的结论．那么你认为这个实验结论是否存在着不足？______ ，他应该如何改进 ______ ．20.在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图1所示：（1）当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB=0，=12V，UAC=12V，则故障可能是 ______．UB C（2）故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出： ______ ．（3）本实验设计你认为有什么不合理或可以改进的地方吗？若有，请加以说明（若是电路改进则填写在图2虚线框内）．21.如图所示，在探究影响导体电阻大小因素的实验中，导线a、b、c粗细相同，b、d粗细不同；a、b、d长度相同（1）该实验是通过观察 ______ 的示数间接比较导线电阻的大小．（2）选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（3）选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的 ______ 有关．（4）选用导线 ______ 分别接入电路中，是为了探究电阻大小跟导体的横截面积有关．（5）影响导体电阻大小因素除了上述因素外，还可能跟 ______ 有关．四、计算题(共3小题)22.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？23.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？24.如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压．（2）灯泡L2两端的电压．答案解析1.【答案】D【解析】（1）电阻是表示导体对电流阻碍作用大小的物理量，电阻越大，则导电能力越弱，故A 错误；（2）导体的阻值是导体本身所具有的性质，电阻由导体材料、长度、横截面积决定，与通过它的电流、它两端的电压无关；故D选项正确，BC选项错误．2.【答案】D【解析】要使P向左移动时，电路中的电阻变大，即接入电路的下面的电阻丝的长度变长．A、接线柱C、D接入电路，滑动变阻器接入电路的阻值为零，移动滑片，不能改变滑动变阻器接入电路的阻值．故A不符合题意．B、接线柱A、D接入电路，当滑片P向左移动时，接入电路的电阻丝AP的长度变短，所以电路中的电阻变小．故B不符合题意．C、接线柱A、B接入电路，整个电阻丝全部接入电路，无论滑片P如何移动，滑动变阻器接入电路的电阻值都为滑动变阻器的最大阻值，不发生变化．故C不符合题意．D、接线柱B、D接入电路，当滑片P向左移动时，接入电路的电阻丝PB的长度变长，所以电路中的电阻变大．故D符合题意．3.【答案】D【解析】A、要得到电阻和导线长度的关系，就要采用控制变量法，控制材料、横截面积一定，所以A是错误的；B、要得到电阻和导体横截面积的关系，就要采用控制变量法，控制材料、长度一定，所以B是错误的；C、要得到电阻和材料的关系，就要采用控制变量法，控制横截面积、长度一定，所以C是错误的；D、导体电阻大小的因素与它的材料、长度、横截面积有关，同一导体的电阻还和它的温度有关，所以D是正确的．4.【答案】B【解析】牛顿是力的单位；伏特是电压的单位，安培是电流的单位，焦耳是热量或功、能的单位，故B正确．5.【答案】D【解析】由电路图知：要使左边的灯泡工作，需要使电流从正极出来到此灯泡，再经丙表回到负极，所以丙表为电流表；要使右边的灯泡工作，需要使电流从正极出来经过甲表到此灯泡，再经丙表回到负极，所以甲表为电流表；由于甲表为电流表，所以乙表只能为电压表，否则会造成电源短路．6.【答案】B【解析】据图可知，此时的电表是电压表，即是用来测量某电路两端电压的仪表，应该并联在电路中，故B正确使用7.【答案】C【解析】导体的电阻跟导体的材料、长度、横截面积有关．导体的材料一定时，导体越长、横截面积越小，导体的电阻越大．导体的材料一定时，导体越短，横截面积越大，导体的电阻越小．将铜导线减去一半后，材料不变，导体长度变短，横截面积不变，因此电阻变小．8.【答案】C【解析】根据电路图可知，两灯泡并联连接．因为并联电路两端电压相等，因此两灯泡的额定电压相等．9.【答案】D【解析】因为铁线和铝线的长度和粗细都相同，所以铁线的电阻大于铝线的电阻，远距离输送电能的过程中应选择电阻较小的输电线路．10.【答案】A【解析】由于两电阻并联，位于干路上的乙电表一定是电流表，否则电路为电压表测电源的电路，即不为并联电路；甲电表与电阻R2串联，必为电流表，否则电路为R1的简单电路，与题意不符，所以，甲乙两电表均为电流表．11.【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．12.【答案】B【解析】在同样环境下，电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，在长度和材料相同时，细的铜丝电阻大．13.【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．14.【答案】C【解析】A、当探究导体电阻与长度的关系时，可控制横截面积和材料不变，改变导体的长度，能够完成，不符合题意；B、当探究导体电阻与横截面积的关系时，可控制长度和材料不变，改变导体的横截面积，能够完成，不符合题意；C、当探究导体电阻与材料的关系时，可控制长度和横截面积不变，因为只有一个金属丝，所以无法改变材料，不能够完成，符合题意；D、探究导体电阻与温度的关系，可控制长度、材料和横截面积不变，改变温度，能够完成，不符合题意.15.【答案】D【解析】由图可知，滑动变阻器接入了左下方的接线柱，接入电路的电阻为AP段，则滑片向A移动时，滑动变阻器接入部分减小，即接入电路中的电阻变小，故D正确；在这个串联电路中，由于电阻减小，电路中的电流将增大，即电流表的示数、通过灯泡的电路及滑动变阻器的电流均增大，故A、B、C错误.16.【答案】R2；1.3V；4.7V【解析】由图知，电压表与R2并联，所以测出的是R2两端的电压；实验中使用的是0～3V，按0～15V量程读数是6.5V，则实际电压是1.3V，根据串联电路电压特点，R1两端的电压：6V-1.3V=4.7V．17.【答案】串联；R1．【解析】由于电压表的内部电阻很大，电压表在电路中相当于断路，先将电压表去掉，定值电阻R1与R2依次串联，电流只有一条路径，即为串联；电压表并联在R1两端测R1两端的电压．18.【答案】并；3；能．【解析】电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡L1和L2并联连接；因为两灯泡并联，电源电压为3V，所以L1两端的电压为3V；因为并联电路中各支路用电器互不影响，所以L1损坏时，L2能正常发光．19.【答案】（1）断开；（2）不能；电压表正负接线柱接反了；（3）存在不足；更换不同规格的实验器材进行多次实验，然后得出结论【解析】（1）为了安全，在拆接电路时，开关必须断开；（2）由实验步骤可知，电压表正负接线柱接反了，不能测出灯L2两端的电压．（3）只进行一次实验就得出结论，实验结论具有片面性，为得出普遍结论，应更换不同规格的实验器材进行多次实验，然后得出结论．20.【答案】（1）L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）；（2）串联电路中，总电压等于各部分电路两端的电压之和；（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．【解析】（1）如果灯泡L1短路，电路中只有灯泡L2电压表相当于测量的电源电压，所以有UAB=0，=12V，UAC=12V；UBC如果灯泡L1正常，灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V；UA C如果灯泡L1短路，同时灯泡L2开路，电压表相当于测量的电源电压，所以有UAB=0，UBC=12V，=12V．UAC综上所述可知导致该现象的原因是：灯泡L1短路或L2断路，或L1短路同时L2断路（任答对一种即可）（2）由表中的实验数据可知4+8=12，6+6=12，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．（3）本题原实验是通过更换不同的灯泡进行多次测量，实验过程比较麻烦，可通过调节滑动变阻器进行多次测量，实验电路图如下图所示．21.【答案】（1）电流表；（2）材料；（3）长度；（4）b、d；（5）温度．【解析】（1）当接入电路不同的导体时，可通过观察灯泡的亮暗或观察电流表示数来比较导体电阻的大小；（2）由图可知，导线a、b的粗细、长度均相同、材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；（3）由图可知，导线b、c的粗细、材料均相同、长度不同，因此选用导线b、c分别接入电路中，是为了探究电阻大小跟导体的长度有关；（4）由图可知，导线b、d的长度、材料均相同、粗细不同，因此选用导线b、d分别接入电路中，是为了探究电阻大小跟导体的横截面积有关；（5）影响导体电阻大小因素除了导体的材料、长度、横截面积外，还可能跟温度有关．22.【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．23.【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．24.【答案】解：（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；答：（1）灯泡L1两端的电压为1V；（2）灯泡L2两端的电压为2V；【解析】由电路图可知，两灯泡串联，电压表V测量灯泡L1两端电压；由串联电路电压的规律可求得灯泡L2两端的电压.1、天下兴亡，匹夫有责。
人教版初中物理九年级全一册第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试题一、单选题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A ．一节干电池的电压是1.5VB ．电冰箱工作时电流约为5AC ．手机电压是37VD ．对人体的安全电压是36V2．在下列四个图中，苗咪同学在使用电压表和电流表电路，则正确的是（ ）3．如图电路所示，若要求变阻器的滑片P 向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M 、N 之间A ．a 、c 或a 、dB ．b 、c 或b 、dC ．a 与bD ．c 与d4．现有A 、B 、C 、D 四根导线，其中A 、B 、C 是镍铬合金线，D 是铜导线，A 、B 长度相同，A 比B 细；B 、C 粗细相同，B 比C 长；C 、D 长度、粗细都相同。
那么在相同温度下，这四根导线的电阻大小关系为（在相同温度下，长短、粗细都相同的镍铬合金线电阻大于铜导线电阻）（ ）A ．ABCD R R R R >>>B ．A BCD R R R R <<< C ．D C B A R R R R >>> D ．D B A C R R R R <<<5．如图所示，电源电压为6V ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为0.4A ，则下列说法正确的是（ ）A．只闭合S1、S2时，电流表示数为0.2AB．只闭合S2、S3时，电流表示数为0.4AC．只闭合S2、S3时，电压表示数为6VD．只闭合S1、S2时，电压表示数为3V6．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路8．同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．电阻的大小由导体本身的材料、长度和横截面积决定B．当导体被均匀拉长变细时，它的电阻将变小C．电阻是导体本身的一种性质，所以温度不论如何变化它的电阻也不可能为零D．当导体两端电压和通过导体的电流为零时，导体的电阻为零9．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，先用电压表进行检测，发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A．电压表V的示数应为15VB．若小灯泡L1突然断路，则电压表V1的示数变为0VC．若小灯泡L1突然断路，则电压表V2的示数变为0VD．若小灯泡L1突然被短接，则电压表V2的示数变为0V11．关于导体的电阻,下列说法中正确的是( )A．通过导体的电流越小,电阻越大B．电阻是导体的属性,跟电流和电压大小无关C．导体两端的电压越小,电阻越小D．以上说法都不对12．在如图所示的串联电路中，闭合开关后，李妍用电流表分别测了通过三个小灯泡L1、L2和L3的电流，并记为I1、I2和I3，那么I1、I2和I3的关系是（）A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．I1+I2=I313．如图所示的电路，电源电压保持不变，R为定值电阻。
人教版初中物理九年级全一册第十六章《电压电阻》测试题(含答案)
第十六章《电压电阻》测试题一、单选题1．关于电压,下列说法错误的是( )A．电压是电路中形成电流的原因B．只要电路两端有电压,电路中就一定有电流C．电路中有电流时,电路两端就一定有电压D．电源是提供电压的装置2．在用电压表测电压时,采用0----3V的量程,测得电灯两端的电压为2.2V,若采用0-----15V的量程,测得电灯两端的电压为2.0V,那么电灯两端的电压为A．2.0V B．2.2V C．2.1V D．无法确定3．下列物品中，通常情况下属于绝缘体的是A．钢直尺B．干燥木棍C．盐水D．铅笔芯4．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是A．减小电路两端的电压B．增大通过电路的电流C．并联一根相同电阻丝D．串联一根相同电阻丝5．关于导体和绝缘体，下列说法正确的是（）A．绝缘体对电流的阻碍作用大，但能够带电B．金属能够导电的原因是因为金属里面的电子都能自由移动C．能够导电的物体叫导体，不能导电的物体叫绝缘体D．绝缘体不能导电的原因是因为绝缘体内没有电子6．如图所示，开关闭合后电压表V1与V2读数之比是:A．1∶1B．1∶2C．2∶1D．无法确定7．如图所示，若电源电压是3V，电压表的示数是1.8V，则L2两端的电压是A．4.8V B．1.8V C．3V D．1.2V 8．家用照明电路的电压大小是A．1.5伏B．24伏C．220伏D．380伏9．两位同学共用一只电流表测电流时，一个同学接线选用的0.6A量程，另一个同学却按3A量程读数，读成2.6A, 则实际电流大小是（）A．1.3A B．0.6A C．0.23A D．0.52A10．如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是A．C接M∶D接N B．A接M∶B接NC．C接M∶A接N D．A接M∶D接N11．如图所示电路，电压表和电流表分别测量小灯泡L1、L2的电压和电流，开关闭合灯泡均能发光，L1的电阻比L2的大，则（）A．V1示数小于V2B．V 示数等于V1C．A1示数小于A2 D．A1示数大于A2 12．假设导体没有电阻，当用电器通电时，下列说法正确的是（∶A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨衣服13．下列各组物质中，通常情况下都属于导体的是A．金属、油、陶瓷B．人、大地、塑料C．玻璃、油、橡胶D．盐水、大地、金属14．如图∶A∶B∶C∶D中所示的为滑动变阻器的结构和连人电路情况示意图，当滑片向右滑动时，连入电路的电阻变大的是A．B．C．D．15．某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 量程来测量。
2020—2021学年初中物理九年级人教版全一册第十六章 《电压电阻》测试卷——(解析版)
2020—2021学年初中物理九年级人教版全一册第十六章《电压电阻》测试卷考试范围：电压电阻；考试时间：100分钟；命题人：黄学校：___________姓名：___________班级：___________考号：___________一、单选题1.如图所示电路中，若使电阻R1与R2并联，图中的电表分别是（）A．①是电压表，②是电压表，③是电流表B．①是电压表，②是电流表，③是电压表C．①是电流表，②是电压表，③是电流表D．①是电流表，②是电流表，③是电压表【答案】C【解析】在图中，要想电路中R1和R2并联，则②内必须填相当于开路的电压表，而①和③分别与R1和R2串联，必须填入相当于导线的电流表．2.如图所示，关于电流表和电压表的使用方法中正确的是（）A．B．C．D．【答案】A【解析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表．A、此图中是电流表，串联在电路中，且正负接线柱是正确的，故A正确；B、此图中是电流表，相当于导线，所以此时将电流表并联，会发生短路，故B错误；C、此图中是电压表，应该并联在用电器两端，故C错误；D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误．3.如图所示的电路中，甲、乙是两只电表．当开关S闭合后，要使两灯串联，则（）A．甲是电压表，乙是电流表B．甲是电流表，乙是电压表C．甲、乙都是电流表D．甲、乙都是电压表【答案】D【解析】当开关S闭合后，若甲是电流表，则右边的灯短路，若乙是电流表则电源短路，所以，甲、乙都不能是电流表，则甲、乙都是电压表．如图：4.如图所示的电路中，R1=30Ω，R2=60Ω，当开关闭合后，R1和R2两端的电压之比是（）A．1：1B．1：2C．2：3D．3：2【答案】A【解析】由电路图可知，开关闭合时，两电阻并联，因并联电路中各支路两端的电压相等，所以，R1和R2两端的电压之比为1：1．5.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全．则电路的工作电流和电源最大电压为（）A．0.5A 12VB．1.5A 12VC．1.5A 8VD．0.5A 8V【答案】D【解析】甲乙两灯泡正常发光时的电压均为6V，由图像可知：甲正常工作时的电流为1A，乙正常工作时的电流为0.5A，因串联电路中各处的电流相等，所以，两灯泡串联时，电路的最大电流I=0.5A，故BC错误；由图像可知，0.5A所对应的电压分别U甲=2V，U乙=6V，因串联电路中总电压等于各分电压之和，所以，电源电压：U=U甲+U乙=2V+6V=8V，故A错误，D正确．6.把一段导体均匀拉长后，它的电阻将（）A．变大B．不变C．变小D．无法确定【答案】A【解析】在导体材料和横截面积一定时，导体越长，电阻越大，材料和长度一定时横截面积越小电阻越大．故导体被拉长后由于长度变大、横截面积变小；所以电阻变大．7.符号“V”在电学中代表的物理意义是（）A．电压B．伏特C．电流D．电阻【答案】B【解析】符号“V”在电学中代表的物理意义是伏特．8.如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是（）A．电路中的电阻变大，灯泡变亮B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗D．电路中的电阻变小，灯泡变暗【答案】C【解析】由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗．9.分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理．下列处理方法中正确的是（）A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线【答案】C【解析】电流表内阻很小，电阻和导线差不多；电压表内阻很大，如果和灯串联，则会造成电流过小，灯不发光，相当于断路．故A、B、D不正确，C正确．10.在国际单位制中，电阻的单位是（）A．安培B．库仑C．伏特D．欧姆【答案】D【解析】在国际单位制中，电阻的单位是欧姆，常用的还有千欧、兆欧．分卷II二、填空题11.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是 ______ 、乙表是 ______ ．（选填“电流表”或“电压表”）【答案】电压表；电流表．【解析】要使电阻R1、R2并联，由图可知电流必须从开关S流入R1、R2，不能从电表甲流过，所以电表甲应是电压表；如果电表乙是电压表，则电阻R2无法形成回路，所以电表乙是电流表，与R2串联．12.如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向 ______ 端移动．【答案】右【解析】由图可知，滑动变阻器下端接线柱连接的是A，连入电路的电阻为AP段，所以要使滑动变阻器接入电路中的电阻变大，则滑片向右端移动．13.电压的单位是 ______ ，家庭电路的电压是 ______ V，一节干电池的电压是 ______ V，大量事实表明，不高于 ______ V的电压才是对人体安全的电压．【答案】伏特；220；1.5；36．【解析】电压的单位是伏特；我国家庭电路电压是220V；一节普通干电池电压是1.5V，不超过36V的电压对人体是安全的．14.在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为 ______ V和 ______ V．电源电压 ______ V．【答案】7.2；1.8；9．【解析】由题中的图可知：V1测的是电源电压；V2测的是R2两端的电压，即V1的示数应大于V2的示数；而两个电压表的指针偏转角度相同，所以V1选的量程应是0～15V，其分度值是0.5V，读数（即电源电压）为9V；V2选的量程应是0～3V，其分度值是0.1V，读数（即R2两端的电压）为1.8V；所以，电阻R1两端的电压为：U1=U-U2=9V-1.8=7.2V.15.如图所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是 ______ （填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向 ______ ．（填“左”或“右”）移动．【答案】AP；左【解析】因为电阻丝被接入电路中是由下面的接线柱决定的，即就是下面被连接的接线柱与滑片P之间的部分；由图中可知：变阻器接入电路中的是AP段．当滑片P向左移动时，电阻的长度变短，连入电阻变小．16.某导体接在由两节新干电池串联组成的电源上，导体电阻值为10Ω，若电路中减少一节干电池，则导体的阻值变为 ______ Ω，若电路中电压为零时，导体阻值为______ Ω．【答案】10；10．【解析】导体的电阻与导体两端的电压无关．无论导体两端的电压多大，导体的电阻不变，都是10Ω．17.电压是使电路中形成 ______ 的原因， ______ 是提供电压的装置，不同电源提供电压值各不相同．【答案】电流；电源．【解析】电压是使电路中电荷发生定向运动形成电流的原因，电源是提供电压的装置，不同的电源，电路两端的电压不同．18.要在一段电路中产生电流，它的两端就要有 ______ ．【答案】电压【解析】电压是使电路中形成电流的原因，要在一段电路中产生电流，它的两端就要有电压.19.若将20只相同的小电灯串联在220V的电路中，每只小灯泡两端的电压______ V；若将20只相同的小电灯并联在110V的电路中，每只小灯泡两端的电压 ______ V．【答案】11；110．【解析】根据串联电路的电压特点又因为灯泡规格相同；=11V；所以每只灯泡的电压为220V20若将20只相同的小电灯并联在110V的电路中时，根据并联电路各支路两端的电压相等可知：每只灯泡两端的电压为110V．20.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙，则L1两端的电压为 ______ V，电源电压为 ______ V．【答案】9.2；11.5【解析】从图中可以看出V1测电源电压，V2测L2两端电压，而两表指针一样，说明V1选的是0～15V量程，分度值为0.5V，示数为11.5V；V2的是0～3V量程，分度值为0.1V，示数为2.3V．又因为串联电路两端电压等于各部分电压之和，所以灯L1两端电压为11.5V-2.3V=9.2V．三、实验题21.现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A. 只有①B. 只有②C. ①和②D. ①、②和③【答案】C【解析】给出三根镍铬合金线a、b、c（其长度关系l a=l b＞l c，横截面积关系S a＞S b=S c），（1）如果取a、b两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系．故①可以完成；（2）如果取b、c两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小．据此可以研究导体的电阻跟它的长度的关系．故②可以完成；（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求．故③不能完成．综上所述，可以完成的研究课题是①和②．22.在一次实验中需要测量小灯泡两端的电压和通过它的电流．聪明而粗心的小刚连接了如图所示的电路．同组的小林发现有错误，主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示的电路中只增加了一根导线，电路就正常工作了．（1）如果闭合图中所示电路的开关，电压表示数、电流表示数情况如何？小灯泡发光情况怎样？（2）在图中画出小刚连接的那根导线．（用虚线表示）【答案】（1）电压表示数接近电源电压，而电流表的示数接近于零，小灯泡不发光．（2）如图所示【解析】：（1）因为电流表的内电阻很小，所以闭合开关后，电灯泡和定值电阻被电流表短路，只有电压表、电流表和滑动变阻器串联接入电路中，所以小灯泡不发光．又因为电压表的内电阻很大，所以它的示数接近电源电压，而电流表的示数接近于零．（2）小刚连接的导线如图中虚线所示，这样一连，把电压表并联在了灯泡两端，电流表测量通过灯泡的电流，滑动变阻器还能改变电路电流．23.陈慧同学在学了电阻的大小与哪些因素有关后，她决定自己再进行探究，回家后她找来了铅笔芯、废旧灯丝、电池、导线、小灯泡、开关、蜡烛、打火机、鳄鱼夹等，并从学校实验室借出了电流表．（1）她选取了上述的部分器材先连成了图1所示的电路．其中导线缠绕在铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动．该电路研究的是导体的电阻与 ______ 的关系．刘星同学认为该电路存在着缺陷，你认为该电路的缺陷是______ ．电路更改正确后，她发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻 ______ ．（2）接着陈慧同学又选取了部分元件连成了如图2所示的电路，她发现给废灯丝加热过程中，小灯泡逐渐变暗．这说明灯丝的电阻随温度的升高而 ______ （选填“变大”、“变小”或“不变”）．【答案】（1）导体长度；电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏；越大；（2）变大．【解析】（1）由图可知，铅笔芯的A端固定，缠绕在B端的导线可以通过鳄鱼夹左右滑动，改变了连入电路的电阻丝的长度，所以该电路研究的是导体的电阻与导体长度的关系；由图可知，电路中只有电流表，因为电流表的电阻很小，电路中电流会过大，电流表可能会被烧坏，所以应在原电路中串联一只小灯泡，灯泡可以起到保护电路的作用；电路更改正确后，发现将鳄鱼夹向左移动电流表示数变大，向右移动电流表示数变小，这说明长度越长，导体的电阻越大．（2）用酒精灯给铁丝加热，由于铁丝温度升高，电阻变大，所以可以观察到电流表的示数变小，小灯的亮度逐渐变暗．它表明：金属导体的电阻随温度升高而增大．四、计算题24.在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A．试问：通过L1的电流和L2两端的电压分别是多少？【答案】解：由图可知：L1、L2并联，电压表测量电源的电压，电流表A2测L2支路的电流，A1测干路电流；所以U1=U2=U=6V，通过L1的电流为：I1=I-I2=0.5A-0.4A=0.1A．答：通过L1的电流为0.1A，L2两端的电压为6V．【解析】由电路图可知，L1、L2并联，电压表测电源的电压，电流表A2测L2支路的电流，A1测干路电流．根据并联电路电流特点可知L2两端的电压．根据并联电路电流的特点求出通过L1的电流．25.如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？【答案】解：由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压．则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V解得：U1=3V U2=4V U3=5V．答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V．【解析】由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压．。
