电容器的容量、误差识别
电容
333=33nf222=2n2=2200PFK表示误差10%100=耐压100V2n2K100=耐压100V的2200PF电容，误差正负10%电容器的单位以F，uF, mF, nF, pF表示。
它们之间的关系是：1F=1000mF=1000000uF，1F=1000nF=1000000pF。
国际电工委员会规定表示法为：m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。
一电容器容量表示法：用二位数字表示有效数字，再用一个字母表示数值的量级。
如：1p2表示1.2pF, 220n表示0.22uF，3u3表示3.3uF, 2m2表示2200uF。
另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。
三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。
特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。
例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF二电容器误差表示法：有效数字后面的字母表示误差值，由于制造电容的材料不同，误差范围也不相同，有的误差甚大。
误差值与字母的对应关系如下表所示：国外电容器容量误差与字母代号对照表字母D F G J K M N P S Z误差% ±0.5 ±1 ±2 ±5 ±10 ±20 ±30 (+100,-20) (+50,-20) (+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。
三电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。
电解电容容量误差范围
电解电容容量误差范围电解电容是一种常用的电子元件，它具有稳定性高、容量大等特点，在电子电路中扮演着重要的角色。
然而，由于制造过程中的种种因素，电解电容的容量存在一定的误差范围。
本文将围绕电解电容容量误差范围展开讨论，从制造工艺、材料选择等方面探究其原因，并分析对电路性能的影响。
我们来了解一下电解电容的制造工艺。
电解电容的制造过程较为复杂，其中一个重要的环节是涂层的形成。
涂层的形成是通过在阳极表面形成一层氧化膜，这需要将阳极与电解液接触并通以适当的电流。
然而，由于制造过程中的不可避免的因素，例如电解液的浓度、温度、电流密度等会对形成的涂层厚度产生影响，从而导致电解电容的容量存在一定的误差。
电解电容的材料选择也会对容量误差产生影响。
电解电容的电极材料通常是铝或钽，两者在性能上存在一定的差异。
铝电解电容的制造工艺相对成熟，制造成本较低，但其容量误差范围较大。
而钽电解电容具有容量误差小、使用寿命长等优点，但制造工艺复杂，成本较高。
因此，在实际应用中，根据电路的要求和成本考虑，需要合理选择电解电容的材料。
容量误差范围对电路性能有着重要的影响。
电路中的电容器通常会配合其他元件一同工作，如滤波电容、耦合电容等。
如果电解电容的容量误差较大，会导致电路的性能不稳定，甚至无法正常工作。
因此，在设计电路时，需要根据需求合理选择电解电容的容量范围，以确保电路的稳定性和可靠性。
为了减小电解电容的容量误差范围，制造商通常会采取一些措施。
例如，优化制造工艺，控制电解液的浓度、温度等因素，以提高涂层的均匀性和稳定性。
此外，制造商还会对电解电容进行筛选和分级，将容量较为接近的电容器组合在一起，以满足不同应用的需求。
总结一下，电解电容容量误差范围是由于制造工艺和材料选择等因素所导致的。
制造过程中的不可避免因素会对电解电容的容量产生一定的影响，而材料的选择也会对容量误差产生重要影响。
容量误差范围的大小会直接影响电路的性能，因此在设计电路时需要合理选择电解电容的容量范围。

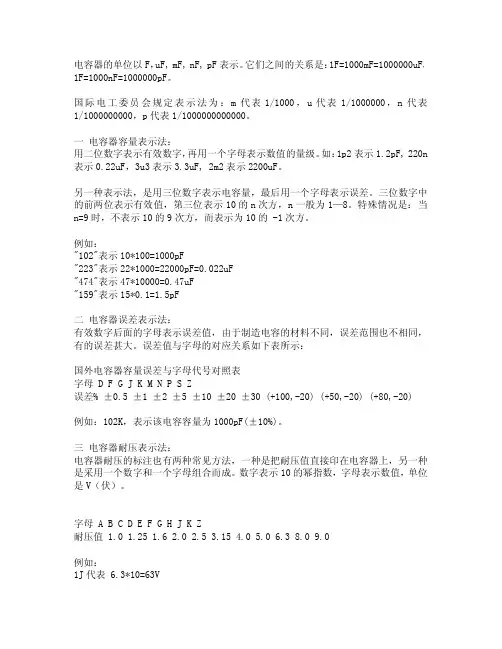

电容值识别
电容器的单位以F，uF,mF,nF,pF表示。
它们之间的关系是：1F=1000mF=1000000uF，1F=1000nF=1000000pF。
国际电工委员会规定表示法为：m代表1/1000，u代表1/1000000，n代表1/1000000000，p代表1/1000000000000。
一电容器容量表示法：用二位数字表示有效数字，再用一个字母表示数值的量级。
如：1p2表示1.2pF,220n 表示0.22uF，3u3表示3.3uF,2m2表示2200uF。
另一种表示法，是用三位数字表示电容量，最后用一个字母表示误差。
三位数字中的前两位表示有效值，第三位表示10的n次方，n一般为1—8。
特殊情况是：当n=9时，不表示10的9次方，而表示为10的-1次方。
例如："102"表示10*100=1000pF"223"表示22*1000=22000pF=0.022uF"474"表示47*10000=0.47uF"159"表示15*0.1=1.5pF二电容器误差表示法：有效数字后面的字母表示误差值，由于制造电容的材料不同，误差范围也不相同，有的误差甚大。
误差值与字母的对应关系如下表所示：国外电容器容量误差与字母代号对照表字母D F G J K M N P S Z误差%±0.5±1±2±5±10±20±30(+100,-20)(+50,-20)(+80,-20)例如：102K，表示该电容容量为1000pF(±10%)。
三电容器耐压表示法：电容器耐压的标注也有两种常见方法，一种是把耐压值直接印在电容器上，另一种是采用一个数字和一个字母组合而成。
数字表示10的幂指数，字母表示数值，单位是V（伏）。
字母A B C D E F G H J K Z耐压值 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.38.09.0例如：1J代表 6.3*10=63V2F代表 3.15*100=315V3A代表 1.0*1000=1000V1K代表8.0*10=80V数字最大为4，如4Z代表90000V。
电容器主要技术参数的标注方法
电容器主要技术参数的标注方法：1．直标法指在电容器的表面直接用数字和单位符号或字母标注出标称容量和耐压等。
例某电容器上标CD—1、2200μF、35V，表示这是一个铝电解电容器，标称容量为2200μF，耐压为35V。
某电容器上标CA1—1、2.2±5%、DC63V，表示这是一个钽电解电容器，标称容量为2.2μF，允许误差为±5%，直流耐压为63V。
2．数字加字母标注法指用数字和字母有规律的组合来表示容量，字母既表示小数点，又表示后缀单位。
例 p10表示0.1pF 1p0表示1pF 6P 8表示6.8pF2μ2表示2.2μF 7p5表示7.5 pF 2n2表示2.2nF8n2表示8200pF M1表示0.1μF 3m3表示3300μF G1表示100μF3．数码标注法数码标注法多用于非电解电容器的标注，它采用三位数标注和四位数标注：1）三位数标注法采用三位数标注的电容器，前两位数字表示标称值的有效数字，第三位表示有效数字后缀零的个数，它们的单位是pF。
这种标注法中有一个特殊的，就是当第三位数字是９时，它表示有效数字乘以１０-1。
例１０２表示标称容量是１０００pF，即１nF；４７３表示标称容量是４７０００pF，即４７nF。
４７９表示标称容量是 4.7pF。
2) 四位数标注法采用四位数标注的电容器不标注单位。
这种标注方法是用1 ~4位数字表示电容量，其容量单位是pF；若用0.0X或0.X时，其单位为μF。
例 47表示标称容量是47 pF ；0.56表示标称容量是0.56μF 。
采用数码标注的，有些后面带的还有字母，它表示允许误差。
识别方法：D——±0.5% F——±1% G——±2%J——±5% K——±10% M——±20%例 223J表示标称容量是22000 pF，误差为±5% 。
4．电容器容量允许误差的标注方法电容器容量允许误差的标注方法主要有三种：1）用字母表误差识别方法：B——±0.1% C——±0.25% D——±0. 5%F——±1% G——±2% J——±5%K——±10% M——±20% N——±30%例 223J表示标称容量是22000 pF，误差为±5% 。
电容的主要性能指标
电容的主要性能指标标称容量和允许误差：电容器储存电荷的能力，常用的单位是F、uF、pF。
电容器上标有的电容数是电容器的标称容量。
电容器的标称容量和它的实际容量会有误差。
常用固定电容允许误差的等级见表2。
常用固定电容的标称容量系列见表3。
一般，电容器上都直接写出其容量，也有用数字来标志容量的，通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。
为了简便起见，大于100pF而小于1uF的电容常常不注单位。
没有小数点的，它的单位是pF，有小数点的，它的单位是uF。
如有的电容上标有“332”（3300pF）三位有效数字，左起两位给出电容量的第一、二位数字，而第三位数字则表示在后加0的个数，单位是pF。
额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压，就是电容的耐压，也叫做电容的直流工作电压。
如果在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。
常用的固定电容工作电压有 6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V、1000V。
表2常用固定电容允许误差的等允许误差±2%±5%±10%±20%(+20%-30%) (+50%-20%) (+100%-10%) 级别02 ⅠⅡⅢⅣⅤⅥ表3常用固定电容的标称容量系列电容类别允许误差容量范围标称容量系列纸介电容、金属化纸介电容、纸膜复合介质电容、低频（有极性）有机薄膜介质电容5%±10%±20%100pF-1uF 1.01.52.23.34.76.81uF-100uF1246810152030506080100。
电容容量标注法与误差表示法
容量标注法与误差表示法1．容量标注法BC7281BEC电容器容量标注方法很多，下面介绍一些常用的容量标注方法。
(1)直标法直标法是指在电容器上直接标出容量值和容量单位。
电解电容器常采用直标法，图3-62所示左方电容器的容量为2200μF，耐压为63V，误差为±20%；右方电容器的容量为68nF，J表示误差为±5%。
(2)小数点标注法容量较大的无极性电容器常采用小数点标注法。
小数点标注法的容量单位是心。
图3-63中所示的两只实物电容器的容量分别是O.O1μF和0.033μF。
有的电容器用μ、n、p来表示小数点，同时指明容量单位，如图3-63中的pl、4n7、3郎分别表示容量O.lpF、4.7nF、3.3μF;如果用R表示小数点，单位则为μF，如R33表示容量是0.33μF。
(3)整数标注法容量较小的无极性电容器常采用整数标注法，单位为pF。
若整数末位是0，如标“330”则表示该电容器容量为330pF;若整数末位不是0，如标“103”，则表示容量为lOxl03pF。
图3-64中所示的几只电容器的容量分别是180pF、330pF和22 000pF。
如果整数末尾是9，不是表示109，而是表示10-1，如339袁示3.3pF。
(4)色码标注法色码标注法是指用不同颜色的色环、色带或色点表示容量大小的方法，色码标注法的单位为pF。
电容器的色码标注法与色环电阻器相同，第一、二色码分别表示第一、二位有效数，第三色码表示倍乘数，第四色码表示误差数。
在图3-65中所示左方的电容器往引脚方向，色码依次为“棕红橙”，表示容量为12xl03pF=12000pF=0.012μF，右方电容器只有两条色码“红橙”，较宽的色码要当成两条相同的色码，该电容器的容量为22xl03pF=22000pF=0.022μF。
2．误差表示法BC817-25电容器误差表示法主要有罗马数字表示法、字母表示法和直接表示法。
(1)罗马数字表示法罗马数字表示法是在电容器上标注罗马数字来表示误差的大小。
贴片电容的精度规格书
贴片电容的精度规格书容量与误差：实际电容量和标称电容量允许的最大偏差范围。
一般分为3级：I级±5%，II级±10%，III级±20%。
在有些情况下，还有0级，误差为±20%。
精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。
常用的电容器其精度等级和电阻器的表示方法相同。
用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M——III级——±20%。
一、电容的型号命名：1） 各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2） 电容的标志方法：（1） 直标法：用字母和数字把型号、规格直接标在外壳上。
（2） 文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
（3） 色标法：和电阻的表示方法相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色 黑 棕 红 橙 黄 绿 蓝 紫 灰耐压 4V 6.3V 10V16V25V32V40V50V 63V（4） 进口电容器的标志方法：进口电容器一般有6项组成。
第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号 字母 颜色 温度系数 允许偏差字母 颜色 温度系数 允许偏差1 A 金 +100 R 黄 -2202 B 灰 +30 S 绿 -3303 C 黑 0 T 蓝 -4704 G ±30 U 紫 -750V -10005 H 棕 -30、±606 J ±120 W -15007 K ±250 X -2200Y -33008 L 红 -80、±5009 M ±1000Z -470010 N ±2500SL +350~-100011 P 橙 -150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是 % 。
电子元器件识别图解
第一条色环：阻值的第一位数字； 第二条色环：阻值的第二位数字； 第三条色环：阻值的第三位数字； 第四条色环：阻值乘数的10的幂数； 第五条色环：误差（常见是棕色，误差为1%） （可见，四色环电阻误差为5-10%，五色环常为1%，精度提高了）
例如：黄紫红澄棕
前三位数字是：472 第四位表示10的3次方，即1000 阻值为：472000欧=472千欧（即472K ）
注：当金色或银色出现在第三色环
第四条色环：阻值乘数的10的幂数； 第三环——金色：把小数点向前移动1位； 注：误差色环如没有颜色则误差范围为20% 从材质分类：可分为碳膜电阻／水泥电阻等
电阻
国家标准对半导体三极管的命名如下: 二极管是一种有极性元件，一般分为普通二极管﹑穩壓二极管﹑發光二极管﹑光敏二极管等﹒ 电容器在电路中可长期可靠稳定工作而不被击穿所能承受的最大直流电压（耐压）。
G.
第三条色环：阻值的第三位数字；
前第三四位 位数表定字示是10义：的437次：2方，电即1路000 中对电流通过有阻碍作用并且造成能量
消耗（功率）的部分叫做电阻 。 阻值为：472000欧=472千欧（即472K ）
国家标准对半导体三极管的命名如下:
定义：电路中对电流通过有阻碍作用并且造成能量消耗（功率）的部分叫做电阻 。
四、电容容量误差
符 号： 择F电G表指J 针K 接L近偏M 转一半的欧姆档。如果电阻在电 路中，要把电阻的一头烫开后再测量。 允许误差 ： ±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片电容为104J表示容量为0. 第二条色环：阻值的第二位数字； 三极管的插件极性区分：在管体上有弧度的一端，对应ＰＣＢ板丝印弧度
直标法:
注：误差色环如没有颜色则误差范围为20%
