高考物理力矩和力矩平衡专题训练
高三物理力矩平衡经典试题
有固定转动轴的物体的平衡1、如图所示是一种手控制动器，a 是一个转动着的轮子，b 是摩擦制动片，c 是杠杆，O 是其固定转动轴.手在A 点施加一个作用力F 时，b 将压紧轮子，使轮子制动.若使轮子制动所需的力矩是一定的，则下列说法正确的是（ ）A.轮a 逆时针转动时，所需的力F 较小B.轮a 顺时针转动时，所需的力F 较小C.无论逆时针还是顺时针转动，所需的力F 相同D.无法比较F 的大小2、如图所示，两个等重等长质料均匀直棒AC 和BC ，其各自一端分别通过转轴与墙壁绞结，其另一端相连于C 点，AC 棒与竖直墙夹角为45°，BC 棒水平放置，当两棒均处于平衡状态时，则BC 棒对AC 棒作用力方向可能处于哪一区域（ ）A.甲区域B.乙区域C.丙区域D.丁区域3、如图所示，AC 为竖直墙面，重为G 的AB 均匀横梁处于水平位置。
BC 为支撑横梁的轻杆，它与竖直方向的夹角为α，A 、B 、C 三处均用铰链连接，轻杆所受的力为（ ）A 、αcos GB 、αcos 2G C 、αcos G D 、αcos 2G4、如图所示，竖直杆AB 在绳AC 拉力作用下使整个装置处于平衡状态，若绳AC 加长，使点C 缓慢向左移动，杆AB 仍竖直，且处于平衡状态，那么绳AC的拉力T 和杆AB 所受的压力N 与原来相比，下列说法中正确的是（ ）A 、T 增大，N 减小B 、T 减小，N 增大C 、T 和N 均增大D 、T 和N 均减小5、如图所示，一根轻质木棒AO ，A 端用光滑铰链固定于墙上，在O 端下面吊一个重物，上面用细绳BO 系于顶板上，现将B 点逐渐向右移动，并使棒AOA ．BO 绳上的拉力大小不变。
B ．BO 绳上的拉力先变大后变小。
C ．BO 绳上的拉力对轻杆的力矩先变大后变小。
D ．BO 绳上的拉力对轻杆的力矩不变。
6、如图所示，重为Ｇ的圆盘与一轻杆相连，杆与盘恰相切，支于Ｏ点.现用力F 竖直向下拉杆的另一端，使该端缓慢向下转动，则杆转到竖直之前，拉力F 及其力矩Ｍ的变化情况是（ ）Ａ.Ｍ变小，F 不变. Ｂ.Ｍ、F 均变小.Ｃ.Ｍ先变大再变小，F 始终变大. Ｄ.Ｍ变小，F 变大.7、如图所示，重为Ｇ的均匀棒，可绕上端Ｏ在竖直平面内转动.今在棒的下端用水平力F 拉，使棒缓慢转动，直至转到水平方向为止，则拉力F 和它的力矩Ｍ的变化情况是（ ）Ａ.都增大. Ｂ.都减小.Ｃ.F 增大，Ｍ减小. Ｄ.F 减小，Ｍ增大.8、质量均匀的木板，对称地支承于P 和Q 上，一个物体在木板上从P 处运动到Q 处，则Q 处对板的作用力N 随x 变化的图线是（ ）9、如图所示，均匀木棒AB 的一端N 支在水平地面上，将另一端用水平拉力F 拉住，使木棒处于平衡状态，则地面对木棒AB 的作用力的方向为（ ）A 、总是竖直向上的，如F 1B 、总是偏向木棒的右侧，如F 2C 、总是沿着木棒的方向，如F 3D 、总是偏向木棒的左侧，如F 410、如图所示，足够长的均匀木棒ＡＢ的Ａ端铰于墙上，悬线一端固定，另一端套在木棒上跟棒垂直，并使棒保持水平.如改变悬线的长度使套逐渐向右移动，但仍保持木棒水平，则悬线所受拉力大小将（ ）Ａ.逐渐变小. Ｂ.先逐渐变大后又逐渐变小.Ｃ.逐渐变大. Ｄ.先逐渐变小后又逐渐变大.11、如图所示，均匀细杆AB 质量为M ，A 端装有转轴，B 端连接细线通过滑轮和质量为m 的重物C 相连，若杆AB 呈水平，细线与水平方向夹角为θ 时恰能保持平衡，则杆对轴A 有作用力大小下面表达式中正确的有（ ） A ．mg B ．Mg 2 sin θC ．M2－2Mm sin θ＋m2 gD ．Mg －mg sin θ12、如图所示，均匀板一端搁在光滑墙上，另一端搁在粗糙地面上，人站在板上，人和板均静止，则（ ）A.人对板的总作用力就是人所受的重力.B.除重力外板受到三个弹力和两个摩擦力作用.C.人站得越高，墙对板的弹力就越大.D.人站得越高，地面对板的弹力就越小.13、如图所示,一端可绕O 点自由转动的长木板上方放一个物块,手持木板的另一端,使木板从水平位置沿顺时针方向缓慢转动,转动过程中，手对木板的力始终竖直向上，则在物块相对于木板滑动前（ ）A ．物块对木板的作用力减小B ．手对木板的作用力不变C ．手对木板的作用力增大D ．手对木板的作用力的力矩不变14、如图丙所示，一质量分布均匀的梯子，重为G ，斜搁在光滑的竖直墙上，重为P 的人沿梯子从梯子的底端A 开始匀速向上走，人的重心离地的高度h 逐渐增大，整个过程梯子不滑动。
高考物理必考难点 力矩平衡条件及应用
高考物理必考难点 力矩平衡条件及应用力矩平衡以其广泛的实用性，再次被考纲列为考查的内容，且以此知识点为素材的高考命题屡次再现于近几年高考上海卷及全国理综卷中.其难点分布于：（1）从实际背景中构建有固定转动轴的物理模型.（2）灵活恰当地选取固定转动轴.（3）将转动模型从相关系统（连结体）中隔离分析等.●难点磁场1.（★★★★）如图3-1所示，一根长为L 的轻杆OA ，可绕水平轴O 在竖直平面内自由转动，左端A 挂一质量为m 的物体，从杆上一点B 系一不可伸长的细绳，将绳跨过光滑的钉子C 与弹簧K 连接，弹簧右端固定，这时轻杆在水平位置保持平衡，弹簧处于伸长状态，已知OB =OC =32L ，弹簧伸长量恰等于BC ，由此可知，弹簧的劲度系数等于______.2.（★★★★★）（1997年上海，6）如图3-2所示是一种手控制动器，a 是一个转动着的轮子，b 是摩擦制动片，c 是杠杆，O 是其固定转动轴.手在A 点施加一个作用力F 时，b 将压紧轮子，使轮子制动.若使轮子制动所需的力矩是一定的，则下列说法正确的是A.轮a 逆时针转动时，所需的力F 较小B.轮a 顺时针转动时，所需的力F 较小C.无论逆时针还是顺时针转动，所需的力F 相同D.无法比较F 的大小●案例探究［例1］（★★★★★）如图3-3所示，长为L 质量为m的均匀木棒，上端用绞链固定在物体上，另一端放在动摩擦因数为μ的小车平台上，小车置于光滑平面上，棒与平台的夹角为θ，当：（1）小车静止时，求棒的下端受小车的支持力；（2）小车向左运动时，求棒的下端受小车的支持力；（3）小车向右运动时，求棒的下端受小车的支持力. 命题意图：题目出示的物理情境，来考查考生受力分析能力及力矩平衡条件的应用能力.B 级要求.错解分析：对“车的不同运动状态使棒所受摩擦力大小方向的变化”理解分析不透，从而错列力矩平衡方程.解题方法与技巧：（1）取棒为研究对象.选绞链处为固定转动轴，除转动轴对棒的作用力外，棒的受力情况如图3-4所示，由力矩平衡条件知：F N 1Lc os θ=mg2L c os θF N 1=21mg图3-1 图3-2图3-3（2）小车向左运动，棒另外受到一个水平向左的摩擦力F 1作用，受力如图3-5所示，则有2N F Lc os θ=mg 2L cos θ+μ2N F L sin θ 所以2N F =)tan 1(2θμ-m g ,则2N F ＞1N F （3）小车向右运动时，棒受到向右的摩擦力F 2作用，受力如图3-6所示，有 3N F L cos θ+μ3N F L sin θ=mg2L cos θ 解得3N F =)tan 1(2θμ+mg 所以3N F ＜1N F 本题的关键点是取棒作为研究对象，由于车有不同的运动方向，故棒所受摩擦力的方向也不同，从而导致弹力的不同.［例2］（★★★★★）（2002年上海卷）如图3-7所示，一自行车上连接脚踏板的连杆长R 1，由脚踏板带动半径为r 1的大齿盘，通过链条与半径为r 2的后轮齿盘连接，带动半径为R 2的后轮转动.图3—7（1）设自行车在水平路面上匀速行进时，受到的平均阻力为f ，人蹬脚踏板的平均作用力为F ，链条中的张力为T ，地面对后轮的静摩擦力为f s .通过观察，写出传动系统中有几个转动轴，分别写出对应的力矩平衡表达式；（2）设R 1=20 cm ，R 2=33 cm ，脚踏大齿盘与后轮齿盘的齿数分别为48和24，计算人蹬脚踏板的平均作用力与平均阻力之比；（3）自行车传动系统可简化为一个等效杠杆.以R 1为一力臂，在框中画出这一杠杆示意图，标出支点，力臂尺寸和作用力方向.图3—6命题意图：以生活中的自行车为背景，设立情景，考查运用力矩、力矩平衡条件解决实际问题的能力，尤其是构建物理模型的抽象、概括能力.B 级要求.错解分析：（1）尽管自行车是一种常见的交通工具，但多数考生缺少抽象概括的能力，无法构建传动系统简化的杠杆模型.（2）不能再现自行车的工作过程，无法将r 1/r 2之比与两个齿盘的齿数之比加以联系，导致中途解题受阻.解题方法与技巧：（1）自行车传动系统中的转动轴个数为2，设脚踏齿轮、后轮齿轮半径分别为r 1、r 2，链条中拉力为T .对脚踏齿盘中心的转动轴可列出：FR 1=Tr 1 对后轮的转动轴可列出：Tr 2=f s R 2（2）由FR 1=Tr 1,Tr 2=f s R 2 及f s =f （平均阻力） 可得24482121==r r R f FR s 所以1033202433481221=⨯⨯==R r R r f F =3.3 （3）如图3-8所示图3-8●锦囊妙计一、高考走势随着中学新课程方案推广与实施，“有固定转动轴物体的平衡”以其在现实生活中应用的广泛性，再次被列为高考命题考查的重要内容之一.近几年高考上海卷及2002年全国综合卷的命题实践充分证明了这一点.可以预言：以本知识点为背景的高考命题仍将再现.二、物体平衡条件实际上一个物体的平衡，应同时满足F 合=0和M 合=0.共点力作用下的物体如果满足 F 合=0，同时也就满足了M 合=0，达到了平衡状态；而转动的物体只满足M 合=0就不一定能达到平衡状态，还应同时满足F 合=0方可.三、有固定转动轴物体平衡问题解题步骤1.明确研究对象，即明确绕固定转动轴转动的是哪一个物体.2.分析研究对象所受力的大小和方向，并画出力的示意图.3.依题意选取转动轴，并找出各个力对转动轴的力臂，力矩的大小和方向.4.根据平衡条件（使物体顺时针方向转动的力矩之和等于使物体逆时针方向转动的力矩之和）列方程，并求解.●歼灭难点训练1.（★★★）（1992年全国，25）如图3-9所示 ，AO是质量为m 的均匀细杆，可绕O 轴在竖直平面内自由转动.细杆上的P 点与放在水平桌面上的圆柱体接触，圆柱体靠在竖直的挡板上而保持平衡.已知杆的倾角为θ，AP 长度是杆长的41，各处的摩擦都不计，则挡板对圆柱体的作用力等于____________.2.（★★★★）一根木料长5.65 m ，把它左端支在地上，竖直向上抬起它的右端时，用力480 N ，用相似的方法抬起它的左端时，用力650 N ，该木料重___________N.3.（★★★★）如图3-10所示，两个等重等长质料均匀直棒AC 和BC ，其各自一端分别通过转轴与墙壁绞结，其另一端相连于C 点，AC 棒与竖直墙夹角为45°，BC 棒水平放置，当两棒均处于平衡状态时，则BC 棒对AC 棒作用力方向可能处于哪一区域A.甲区域B.乙区域C.丙区域D.丁区域 4.（★★★★）如图3-11所示，长为l 的均匀横杆BC 重为100 N ，B 端用铰链与竖直的板MN 连接，在离B 点54l 处悬吊一重为50 N 的重物测出细绳AC 上的拉力为150 N ，现将板MN 在△ABC 所在平面内沿顺时针方向倾斜30°，这时AC绳对MN 板的拉力是多少？图3-9 图3-10图3-115.（★★★★★）如图3-12所示，均匀木板AB 长12 m ，重200 N ，在距A 端3 m 处有一固定转动轴O ，B 端被绳拴住，绳与AB 的夹角为30°，板AB 水平.已知绳能承受的最大拉力为200 N ，那么重为600 N 的人在该板上安全行走，离A 端的距离应在什么范围？6.（★★★★★）如图3-13所示，梯与墙之间的摩擦因数为μ1，梯与地之间的摩擦因数为μ2，梯子重心在中央，梯长为L .当梯子靠在墙上而不倾倒时，梯与地面的最小夹角θ由下式决定：tan θ=22121μμμ-，试证之.图13—3图3-12参考答案：［难点磁场］1.9mg /4L 2.A［歼灭难点训练］1.31mg sin2θ 2.1130 3.D 4.130 N 5.作出AB 板的受力图3′-1人在O 轴左端x 处，绳子拉直拉力为零.由力矩平衡可得：G 人×x -G ×CO =0x =人G CO G ⨯=6003200⨯=1 m.即离A 端2 m 处. 人在O 轴右端y 处，绳子的拉力T =200 N ，由力矩平衡得：T sin30°×BO -G 人y -G ×CO =0.y =6003200921200sin30人⨯-⨯⨯=⨯-⨯G CO G BO T =0.5 m 即离A 端3.5 m.所以人在板上安全行走距A 端的距离范围为2 m ≤x ≤3.5 m6.略图3′—1。
高考物理力矩和力矩平衡专题训练
力矩和力矩平衡一． 内容黄金组.1．了解转动平衡的概念，理解力臂和力矩的概念。
2．理解有固定转动轴物体平衡的条件 3．会用力矩平衡条件分析问题和解决问题二． 要点大揭秘1． 转动平衡：有转动轴的物体在力的作用下，处于静止或匀速转动状态。
明确转轴很重要：大多数情况下物体的转轴是容易明确的，但在有的情况下则需要自己来确定转轴的位置。
如：一根长木棒置于水平地面上，它的两个端点为AB ，现给B 端加一个竖直向上的外力使杆刚好离开地面，求力F 的大小。
在这一问题中，过A 点垂直于杆的水平直线是杆的转轴。
象这样，在解决问题之前，首先要通过分析来确定转轴的问题很多，只有明确转轴，才能计算力矩，进而利用力矩平衡条件。
2． 力矩：力臂：转动轴到力的作用线的垂直距离。
力矩：力和力臂的乘积。
计算公式：M ＝FL 单位： Nm 效果：可以使物体转动（1）力对物体的转动效果力使物体转动的效果不仅跟力的大小有关，还跟力臂有关，即力对物体的转动效果决定于力矩。
①当臂等于零时，不论作用力多么大，对物体都不会产生转动作用。
②当作用力与转动轴平行时，不会对物体产生转动作用，计算力矩，关键是找力臂。
需注意力臂是转动轴到力的作用线的距离，而不是转动轴到力的作用点的距离。
（2）大小一定的力有最大力矩的条件： ①力作用在离转动轴最远的点上；②力的方向垂直于力作用点与转轴的连线。
（3）力矩的计算：①先求出力的力臂，再由定义求力矩M ＝FL如图中，力F 的力臂为L F =Lsin θ力矩M ＝F •L sin θ②先把力沿平行于杆和垂直于杆的两个方向分解，平行于杆的分力对杆无转动效果，力矩为零；平行于杆的分力的力矩为该分力的大小与杆长的乘积。
如图中，力F 的力矩就等于其分力F 1产生的力矩，M＝F sin θ•L两种方法不同，但求出的结果是一样的，对具体的问题选择恰当的方法会简化解题过程。
3． 力矩平衡条件：力矩的代数和为零或所有使物体向顺时针方向转动的力矩之和等于所有使物体向逆时针方向转动的力矩之和。
2011-2019年高考物理真题专项汇编：力矩平衡(含解析)
2011-2019年高考物理真题专项汇编：力矩平衡★祝考试顺利★1.2016年上海卷15.如图,始终竖直向上的力F 作用在三角板A 端,使其绕B 点在竖直平面内缓慢地沿顺时针方向转动一小角度,力F 对B 点的力矩为M ,则转动过程中 (A)M 减小,F 增大 (B)M 减小,F 减小 (C)M 增大,F 增大 (D)M 增大,F 减小 【答案】A【解析】据题意,对三角板受力分析受到重力、支持力和拉力,由于缓慢转动,三角板近似平衡,所以有：G N F =+,在转动过程中,支持力减小而拉力F 在增加；力矩是力与力到作用点的距离的乘积,应用极端思维法,当三角板被竖直时,力与转动轴的距离为零,此时力矩为零,故此过程中力矩在减小,选项A 正确。
【又解】设三角板的重心为O ,AB=L 1, OB=L 2, ∠ABO =α, ∠CBO =β, 三角板绕B 点在竖直平面内缓慢地沿顺时针方向转动一小角度θ,如图示, 令θ+β=φ拉力F 的力矩为M F =F ∙A'B ∙cos(θ+β+α)= F ∙ L 1 ∙cos(φ+α)重力G 的力矩为M G =G ∙O'B ∙cos(θ+β)= G ∙L 2 ∙cos φ 根据力矩平衡有, F ∙ L 1 ∙cos(φ+α)= G ∙L 2 ∙cos φ)sin tan (cos )sin sin cos (cos cos )sin sin cos (cos cos )cos(cos 12121212αϕααϕαϕϕαϕαϕϕαϕϕ-=-=-=+=L GL L GL L GL L GL Fθ增大,则tan θ增大, G 、L 1、 L 2和 α均不变,所以F 增大；由M G = G ∙L 2 ∙cos φ,G 和L 2不变, θ增大,φ=θ+β增大,cos φ减小,力F 对B 点的力矩M 减小,选项A 正确。
2.2012年上海卷14．如图,竖直轻质悬线上端固定,下端与均质硬棒AB 中点连接,棒长为线长二倍。
高中物理第一册力矩平衡条件的应用 同步练习1
力矩平衡条件的应用 同步练习11.（1）如右图所示，将重为G 的木棒一端用力F 缓慢拉起，O 为转轴，则在拉起的过程中，拉力FA.B.C.D.（2）如右图所示装置，均匀木棒AB 的A 端固定在铰链上，悬线的一端固定，另一端套在木棒上跟棒垂直，并使棒保持水平，若改变悬线长度使线套逐渐向右移动，但仍保持木棒水平，则悬线所受拉力（棒足够长）的变化A.B.C.逐渐增大D.（3）如图所示，原来平衡的不等臂天平，两盘A 、B 完全相同，将重为G 1的物体放在A 盘，重为G 2的物体放在B 盘，恰能平衡，若将G 1物体放在B盘，G 2物体放在A 盘，需在B 盘中放一重为W 的小砝码才能平衡，则G 1、G 2与WA.G 2=G 1+WB.22G =21G +G 1WC.G 1=G 2+WD. 21G =22G +G 2W2.（1）如图所示，均匀木杆重2G ，从O 点支起恰水平平衡，然后从OB 段中点A 截断，仍支于O 点水平平衡，应在右端A 点加一个方向______的最小力，大小为______.（2）如右图所示，把物体A 放在水平板OB 的正中央，用一不变的力F将板的B 端匀速地慢慢抬高（O 端不动），设A 相对平板静止，则A 对板的压力将______，A 与B 之间的摩擦力将______，F 对O 点的力矩将______.3.一均匀木板MN 长L =15 m ，重G 1=400 N,搁在相距D =8 m 的两个支架A 、B 上，MA =NB .重G 2=600 N 的人从A 点向B 点走去，如图所示.（1）人走过B（2）为使人走到N 点时木板不会翘起来，支架B 应放在离B 端多远处？1.（1）D （2）C （3）B2.（1）竖直向下，43G （2）减小 增大3.（1）2.73 m （2）3 m。

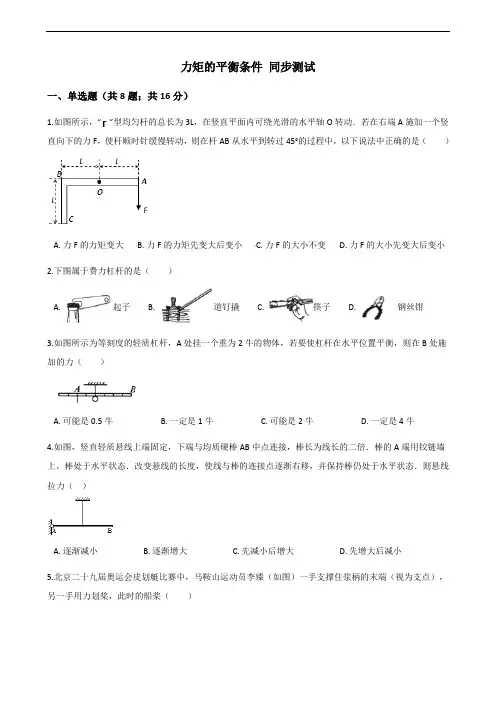

高中物理力矩的平衡条件 同步测试
力矩的平衡条件同步测试一、单选题（共8题；共16分）1.如图所示，“┏”型均匀杆的总长为3L，在竖直平面内可绕光滑的水平轴O转动．若在右端A施加一个竖直向下的力F，使杆顺时针缓慢转动，则在杆AB从水平到转过45°的过程中，以下说法中正确的是（）A. 力F的力矩变大B. 力F的力矩先变大后变小C. 力F的大小不变D. 力F的大小先变大后变小2.下图属于费力杠杆的是（）A. 起子B. 道钉撬C. 筷子D. 钢丝钳3.如图所示为等刻度的轻质杠杆，A处挂一个重为2牛的物体，若要使杠杆在水平位置平衡，则在B处施加的力（）A. 可能是0.5牛B. 一定是1牛C. 可能是2牛D. 一定是4牛4.如图，竖直轻质悬线上端固定，下端与均质硬棒AB中点连接，棒长为线长的二倍．棒的A端用铰链墙上，棒处于水平状态．改变悬线的长度，使线与棒的连接点逐渐右移，并保持棒仍处于水平状态．则悬线拉力（）A. 逐渐减小B. 逐渐增大C. 先减小后增大D. 先增大后减小5.北京二十九届奥运会皮划艇比赛中，马鞍山运动员李臻（如图）一手支撑住浆柄的末端（视为支点），另一手用力划桨，此时的船桨（）A. 是等臂杠杆B. 是费力杠杆C. 是省力杠杆D. 对水的力与水对船桨的力是平衡力6.如图所示，质量为m的均匀半圆形薄板可以绕光滑的水平轴A在竖直平面内转动，AB是它的直径，O是它的圆心．在B点作用一个竖直的力F使薄板平衡，此时AB恰处于水平位置，若保持力F始终竖直，在F作用下使薄板绕A点沿逆时针方向缓慢转动，直到AB到达竖直位置的过程中，力F对应的力矩为M，则它们大小变化情况是（）A. M变小，F不变B. M、F均变大C. M先变大再变小，F始终变大D. M、F均先变大再变小7.如图所示，小圆环A吊着一质量为m2的物块并套在另一个竖起的大圆环上，有一细线拴在小圆环A上，另一端跨过固定在大圆环最高点B的一个小滑轮后吊着一个质量为m1的物体，如果不计一切摩擦，平衡时弦AB所对的圆心角为θ，则两物块的质量之比m1：m2为（）A. B. C. cos D. sin8.如图所示，密度分布均匀的圆柱形棒的一端悬挂一个小铁块并一起浸入水中．平衡时棒浮出水面的长度是浸入水中长度的n倍．若水的密度为ρ，则棒的密度为（）A. ρB. ρC. ρD. ρ二、填空题（共2题；共4分）9.如图所示，质量均匀分布的甲、乙两球的重力相等，均为150N，球半径和BD、BC的轻绳长均为R，今由轻绳AB连接悬挂在处于水平位置的杠杆OE上，悬挂点距支点O的距离为0.2m，杠杆为质量均匀分布的直棒，每米的重力为30N，则当所有物体处于静止时，绳AB的拉力为________N，杠杆的长度为________m 时，在E端所用力F为最小．10.如图所示，质量为m的均匀半圆形薄板可以绕光滑的水平轴A在竖直平面内转动，AB是它的直径，O 是它的圆心．在B点作用一个垂直于AB的力F使薄板平衡，此时AB恰处于水平位置，则F=________；保持力F始终垂直于AB，在F作用下使薄板绕A点沿逆时针方向缓慢转动，直到AB到达竖直位置的过程中，力F的大小变化情况是________．三、实验探究题（共1题；共4分）11.根据所学知识完成题目：（1）（多项选择题）在“研究有固定转动轴物体的平衡“的实验中，某同学采取了如下操作，其中能有效减小误差的操作是A. 将横杆严格放置水平B. 检查转轴是否严格水平C. 轻轻拨动力矩盘，观察其是否能自由转动并随遇平衡D. 根据图钉所在位置与圆心的距离来确定拉力的力臂（2）若要进一步减小误差，你认为还能采取的措施有________．（任举﹣项即可，不可与（1）小题的选项重复）四、解答题（共2题；共10分）12.如图所示，一飞轮半径为R，转轴在其圆心，为使其制动需要的力矩为M．P、Q为两根长为L的杆，下端铰于地面，上端用一弹簧相连，在杆上离下端a处各有一个宽度不计、厚度为b的制动闸，闸与飞轮间的滑动摩擦系数为μ，为能使飞轮制动，弹簧的弹力应为多大？13.如图（甲）所示，ABCO是固定在一起的T型支架，水平部分AC是质量为M=2kg、长度为L=1m的匀质薄板，OB是轻质硬杆，下端通过光滑铰链连接在水平地面上，支架可绕水平轴O在竖直面内自由转动，A 端搁在左侧的平台上．已知AB长度l1=0.75m，OB长度h=0.5m．现有一质量为m=2kg的物块（可视为质点）以v0=3m/s的水平初速度滑上AC板，物块与AC间动摩擦因数μ=0.5．问：T型支架是否会绕O轴翻转？某同学的解题思路如下：支架受力情况如图（乙），设支架即将翻转时物块位于B点右侧x处，根据力矩平衡方程：Mg（l1﹣）=F N•x，式中F N=mg，解得x=0.2m．此时物块离A端s1=l1+x=0.95m．然后算出物块以v0=3m/s的初速度在AC上最多能滑行的距离s2；…比较这两个距离：若s2≤s1，则T型支架不会绕O轴翻转；若s2＞s1，则会绕O轴翻转．请判断该同学的解题思路是否正确．若正确，请按照该思路，将解题过程补充完整，并求出最后结果；若不正确，请指出该同学的错误之处，并用正确的方法算出结果．五、综合题（共1题；共2分）14.将于2016年建成的马鞍山长江大桥分左汊和右汊两座主桥如图1，为国内首座三塔两跨斜拉桥，创造了许多世界第一．斜拉桥是利用一组组钢索，把桥面重力传递到耸立在两侧的高塔上的桥梁，它不须建造桥墩．将大桥的结构进行简化，取其部分可抽象成图2所示的模型．图中A1B1、A2B2、…、A5B5是斜拉桥上5条互相平行的钢索，并且B1、B2、B3、B4、B5被固定在桥上（1）为了减小钢索承受的拉力，在可能的前提下，可以适当增加桥塔的高度．请分析原因：________ （2）为了保证每根钢索的拉力相同，B1、B2、B3、B4、B5各点间的间距________（选填“变小”或“变大”或“不变”）答案解析部分一、单选题1.【答案】B【解析】【解答】解：设杆转动α角，“┏”型均匀杆的总质量为m，力F的力矩等于BC段重力的力矩，根据力矩平衡条件，有：（mg）•x=F•Lcosα；（x为BC段的中点与O点连线的水平分量）由于x先变大后变小，故（mg）•x先变大后变小，F•Lcosα先变大后变小，故ACD错误，B正确；故选：B．【分析】BO段与AO段的重力的力矩恰好平衡，故拉力的力矩等于BC段重力的力矩，然后根据力矩平衡条件列式分析．2.【答案】C【解析】【解答】解：A、起子动力臂大于阻力臂，是省力杠杆，故A错误；B、道钉撬动力臂大于阻力臂，是省力杠杆，故B错误；C、筷子动力臂小于阻力臂，是费力杠杆，故C正确；D、钢丝钳动力臂大于阻力臂，是省力杠杆，故D错误；故选：C．【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．3.【答案】C【解析】【解答】解：设杠杆每一格长度是L，当B处的作用力与杠杆垂直时，力臂最大，此时作用力最小，由杠杆平衡条件可得：F A L A=F B最小L B，即：2N×2L=F B最小×4L，则F B最小=1N，当作用在B处的力与杠杆不垂直时，力臂小于4L，作用力大于1N，因此要使杠杆平衡，作用在B处的力F≥1N，故ABD错误，C正确；故选C．【分析】根据杠杆平衡的条件和杠杆中最小力的问题进行分析，即动力乘以动力臂等于阻力乘以阻力臂，支点与力的作用点的连线为最长力臂．4.【答案】A【解析】【解答】解：棒子O端用水平轴铰接在墙上，棒处于水平状态，知悬线拉力的力矩和重力力矩平衡，重力力矩不变，当改变悬线的长度，使线与棒的连接点逐渐右移，0点到悬线的垂直距离不断增大，则拉力的力臂增大，所以拉力的大小先逐渐减小．故A正确，BCD错误．故选A．【分析】根据力矩平衡知，拉力的力矩与重力力矩平衡，根据拉力力臂的变化判断拉力的变化．5.【答案】B【解析】【解答】解：船桨在使用过程中，动力臂小于阻力臂，是费力杠杆．故选：B．【分析】结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．6.【答案】D【解析】【解答】解：以A点为支点，拉力F有力矩，重力也有力矩；保持力F始终竖直，在F作用下使薄板绕A点沿逆时针方向缓慢转动，直到AB到达竖直位置的过程中，重心与A点的水平距离先变大后变小，故重力的力矩先变大后变小；拉力的力矩是逐渐变小；设AB与竖直方向夹角为θ，根据力矩平衡条件，有：F•2Rsinθ=M故：F= ，故F先增加后减小；故选：D．【分析】以A点为支点，拉力F有力矩，重力也有力矩，找出重心后，根据力矩平衡条件列式分析即可．7.【答案】A【解析】【解答】解：如图对小环进行受力分析，如图所示，小环受上面绳子的拉力m1g，下面绳子的拉力m2g，以及圆环对它沿着OA向外的支持力，将两个绳子的拉力进行正交分解，它们在切线方向的分力应该相等：m1gsin =m2gcos（θ﹣90°）即：m1cos =m2sinθm1cos =2m2sin cos得：m1：m2=2sin故选：A．【分析】选取小圆环A为研究对象，画受力分析示意图，小圆环受三个力，两个绳子的拉力和大圆环的支持力，一定要知道大圆环的支持力只能是沿着半径的，由此两端绳子拉力分别在切线方向上的分力必然相等，然后由数学三角函数知识求解．8.【答案】C【解析】【解答】解：设棒的横截面积为S，水中棒的长度为L，则露出的长度为nL，整个棒的长度为（n+1）L，如图所示．由ρ= 可得：棒的质量为：m棒=ρ棒V棒=ρ棒S（n+1）L棒的重力为G棒=m棒g=ρ棒S（n+1）Lg棒受到的浮力F浮=ρgV排=ρgSL由三角形相似得：= = =n+1以C为支点，A为棒的重心，由力矩平衡条件得G棒•CE=F浮•CD代入解得ρ棒= ρ故选：C．【分析】根据棒的横截面积和水中棒的长度，得到整个棒的长度，根据ρ= 表示出棒的质量．根据G=mg 表示棒的重力．再根据力矩平衡条件列式，即可求解．二、填空题9.【答案】300；2【解析】【解答】解：对两球整体受力分析，受重力和拉力，故拉力等于重力，故绳子AB的拉力T=300N；对杠杆，设杆长为L，以O为支点，动力有拉力，阻力有杆的重力和细线AB的拉力，根据力矩平衡条件，有FL=T×AO+G0L×代入数据，有FL=300×0.2+15L2解得：F= （当，即L=2m时取等号）故答案为：300，2．【分析】以O为支点，动力有拉力，阻力有杆的重力和细线AB的拉力，根据力矩平衡条件列式后讨论即可．10.【答案】mg；先变大后变小【解析】【解答】解：以A点为支点，拉力F有力矩，重力也有力矩；根据力矩平衡条件，有：F•2R=mg•R，解得：F= mg；保持力F始终垂直于AB，在F作用下使薄板绕A点沿逆时针方向缓慢转动，直到AB到达竖直位置的过程中，重心与A点的水平距离先变大后变小，即重力的力矩先变大后变小；而拉力的力矩一直等于2R；根据力矩平衡条件，有：F•2R=mg•x由于x先变小后变大，故F先变大后变小；故答案为：mg，先变大后变小．【分析】以A点为支点，拉力F有力矩，重力也有力矩，根据力矩平衡条件列式求解即可．三、实验探究题11.【答案】（1）BC（2）弹簧测力计调零等【解析】【解答】解：（1）A、本实验与横杆MN是否平衡无关，没有必要检查横杆MN是否严格保持水平；故A错误；B、实验中转轴要水平，否则重力的影响不能忽略，故B正确；C、实验前要时重力、摩擦力的合力矩近似为零；即轻轻拨动力矩盘，观察其是否能自由转动并随遇平衡；故C正确；D、根据图钉所在位置与圆心的距离来确定拉力的力臂会增加误差；故D错误；故选：BC；（2）根据常规，使用弹簧秤前必须先调零；故答案为：（1）BC；（2）弹簧测力计调零等．【分析】实验原理是研究力矩盘平衡时四个拉力的力矩关系，就要尽可能减小其他力的影响，比如重力、摩擦力等影响．根据此要求分析选择：本实验与横杆MN是否水平无关；根据常规，使用弹簧秤前必须先调零．四、解答题12.【答案】解：设飞轮沿逆时针方向转动，由题图可知，轮子制动的过程中，受到的两侧的摩擦力的方向都与轮子边缘的质点运动的方向相反；对左侧的杆进行受力分析如图，摩擦力与拉力产生顺时针方向的力矩，支持力N1产生顺时针方向的力矩，根据力矩平衡得：μN1b+FL=N1a代入数据解得：同理对右侧的杆进行受力分析如图，摩擦力与支持力N2产生顺时针方向的力矩，拉力产生逆时针方向的力矩，根据力矩平衡得：μN2b+N2a=FL代入数据得：由题图可知，轮子制动的过程中，轮子制动的力矩的方向与轮子转动的方向相反，制动的力矩大小：联立解得：答：弹簧的弹力应是．【解析】【分析】分别对左右两侧的杆进行受力分析，结合力矩平衡即可求出左右两侧受到的摩擦力；对轮子进行受力分析，求出轮子受到的摩擦力的力矩的表达式，然后结合的摩擦力的表达式即可求出．13.【答案】解：该同学的思路不正确．该同学分析支架受力时，漏掉了物块对AC的摩擦力，力矩平衡方程有错．考虑物块对AC的摩擦力，力矩平衡方程为：式中F N=mg，F f=μF N=μmg得到：代入数据得x=0，即物块沿AC滑行s1=0.75m到达B点时，支架恰好翻转．物块在AC上滑行时，根据牛顿第二定律，得：﹣μmg=ma解得：a=﹣μg=﹣5m/s2物块在AC上最多能滑行的距离为：由于s2＞s1，所以T型支架会翻转．答：该同学的思路不正确．该同学分析支架受力时，漏掉了物块对AC的摩擦力，力矩平衡方程有错．T型支架会绕O轴翻转．【解析】【分析】先仔细分析该同学的解题思路，先判断是否正确，再指出错误后，分析支架受力时，漏掉了物块对AC的摩擦力，力矩平衡方程有错，再根据正确的思路由力矩平衡方程列式进行完善求解即可．五、综合题14.【答案】（1）增加力臂（2）不变【解析】【解答】解：（1）由图可知，若增加塔桥的高度，即增加了支点O到F2的距离，即增大了动力臂L1，根据公式F1= ，可以得到，在阻力F1和阻力臂L1，不变的情况下，动力臂L2越大，动力越小即桥对钢索的拉力就越小．（2）根据杠杆平衡条件，及钢索相互平行，要使每根钢索的拉力相同，则各点间的间距均不变．故答案为：（1）增加力臂；（2）不变．【分析】（1）通过图示的模型结合杠杆的定义，即可确定它用到的相关知识．通过桥高度的变化，结合图示模型分析出杠杆五要素中哪个量发生了变化，然后再利用杠杆平衡条件分析出原因．（2）根据杠杆平衡条件，即可求解．。
高考物理练习题库4(力矩有固定转动轴物体的平衡)
高考物理练习题库4(力矩 有固定转动轴物体的平衡)1.如图所示，轻杆BC 的C 端铰接于墙，B 点用绳子拉紧，在BC 中点O挂重物G .当以C 为转轴时，绳子拉力的力臂是( ).【0.5】(A )OB (B )BC (C )AC (D )CE答案:D2.关于力矩，下列说法中正确的是( ).【1】(A )力对物体的转动作用决定于力矩的大小和方向(B )力矩等于零时，力对物体不产生转动作用(C )力矩等于零时，力对物体也可以产生转动作用(D )力矩的单位是“牛·米”，也可以写成“焦”答案:AB3.有固定转动轴物体的平衡条件是______.【0.5】答案:力矩的代数和为零4.有大小为F 1=4N 和F 2=3N 的两个力，其作用点距轴O 的距离分别为L 1=30cm 和L 2=40cm ，则这两个力对转轴O 的力矩M 1和M 2的大小关系为( ).【1.5】(A )因为F 1>F 2，所以M 1>M 2 (B )因为F 1<F 2，所以M 1<M 2(C )因为F 1L 1=F 2L 2，所以M 1=M 2 (D )无法判断M 1和M 2的大小答案:D5.火车车轮的边缘和制动片之间的摩擦力是5000N .如果车轮的半径是0.45m ，求摩擦力的力矩.【2】答案:2.25×103N ·m6.如图所示是一根弯成直角的杆，它可绕O 点转动.杆的OA 段长30cm ，AB 段长40cm .现用F =10N 的力作用在杆上，要使力F 对轴O 逆时针方向的力矩最大，F 应怎样作用在杆上?画出示意图，并求出力F 的最大力矩.【2.5】答案:图略，5N ·m7.如图所示是单臂斜拉桥的示意图，均匀桥板aO 重为G ，三根平行钢索与桥面成30°角，间距ab =bc =cd =dO .若每根钢索受力相同，左侧桥墩对桥板无作用力，则每根钢索的拉力大小是( ).【3】(A )G (B )6G 3 (C )3G (D )32G 答案:D8.右图为人手臂骨骼与肌肉的生理结构示意图，手上托着重为G 的物体.(1)在虚线框中画出前臂受力的示意图(手、手腕、尺骨和挠骨看成一个整体，所受重力不计，图中O 点看作固定转动轴，O 点受力可以不画).(2)根据图中标尺估算出二头肌此时的收缩力约为___________.(2000年上海高考试题)【5】答案:(1)图略(2)8G9.如图所示，直杆OA 可绕O 轴转动，图中虚线与杆平行.杆的A 端分别受到F 1、F 2、F 3、F4四个力的作用，它们与OA 杆在同一竖直平面内，则它们对O点的力矩M 1、M 2、M 3、M 4的大小关系是( ).【4】(A )M 1=M 2>M 3=M 4(B )M 1>M 2>M 3>M 4 (C )M 1>M 2=M 3>M 4(D )M 1<M 2<M 3<M 4 答案:C10.如图所示的杆秤，O 为提纽，A 为刻度的起点，B 为秤钩，P 为秤砣.关于杆秤的性能，下列说法中正确的是( ).【4】(A )不称物时，秤砣移至A 处，杆秤平衡(B )不称物时，秤砣移至B 处，杆秤平衡(C )称物时，OP 的距离与被测物的质量成正比(D )称物时，AP 的距离与被测物的质量成正比答案:AD11.如图所示，A 、B 是两个完全相同的长方形木块，长为l ，叠放在一起，放在水平桌面上，端面与桌边平行.A 木块放在B 上，右端有4l 伸出，为保证两木块不翻倒，木块B 伸出桌边的长度不能超过().【4】(A )2l (B )83l (C )4l (D )8l 12.如图所示，ABC 为质量均匀的等边直角曲尺，质量为2M ，C 端由铰链与墙相连，摩擦不计.当BC 处于水平静止状态时，施加在A 端的最小作用力的大小为______，方向是______.【4】答案:Mg 423，垂直于CA 的连线斜向上 13.如图所示，将粗细均匀、直径相同的均匀棒A 和B 粘合在一起，并在粘合处用绳悬挂起来，恰好处于水平位置而平衡，如果A 的密度是B 的2倍，那么A 的重力大小是B 的______倍.【5】答案:214.如图所示，一个质量为m 、半径为R 的球，用长为R 的绳悬挂在L 形的直角支架上，支架的重力不计，AB 长为2R ，BC 长为R 32，为使支架不会在水平桌面上绕B 点翻倒，应在A 端至少加多大的力?【6】答案:2mg 15.如图所示，重为600N 的均匀木板搁在相距为2.0m 的两堵竖直墙之间，一个重为800N 的人站在离左墙0.5m 处，求左、右两堵墙对木板的支持力大小.【7】答案:900N ,500N16.棒AB 的一端A 固定于地面，可绕A 点无摩擦地转动，B 端靠在物C 上，物C 靠在光滑的竖直墙上，如图所示.若在C 物上再放上一个小物体，整个装置仍保持平衡，则B 端与C 物之间的弹力大小将( ).【4】(A )变大 (B )变小 (C )不变 (D )无法确定答案:A17.如图所示，质量为m 的运动员站在质量为m 的均匀长板AB 的中点，板位于水平地面上，可绕通过A 点的水平轴无摩擦转动.板的B 端系有轻绳，轻绳的另一端绕过两个定滑轮后，握在运动员的手中.当运动员用力拉绳子时，滑轮两侧的绳子都保持在竖直方向，则要使板的B 端离开地面，运动员作用于绳的最小拉力是______.【5】答案:32mg18.如图所示，半径是0.1m 、重为N 310的均匀小球，放在光滑的竖直墙和长为1m 的光滑木板(不计重力)OA 之间，小板可绕轴O 转动，木板和竖直墙的夹角θ=60°，求墙对球的弹力和水平绳对木板的拉力.【5】答案:10N ,6.92N19.如图所示，均匀杆AB 每米重为30N ，将A 端支起，在离A 端0.2m的C 处挂一重300N 的物体，在B 端施一竖直向上的拉力F ，使杆保持水平方向平衡，问杆长为多少时，所需的拉力F 最小?最小值为多大?【6】答案:2m ,60N20.右图所示是用电动砂轮打磨工件的装置，砂轮的转轴通过图中O 点垂直于纸面，AB 是一长度l =0.60m 、质量m 1=0.50kg 的均匀刚性细杆，可绕过A 端的固定轴在竖直面(图中纸面)内无摩擦地转动，工件C 固定在AB 杆上，其质量m 2=1.5kg ，工件的重心、工件与砂轮的接触点P以及O 点都在过AB 中点的竖直线上，P 到AB 杆的垂直距离d =0.1m ，AB 杆始终处于水平位置，砂轮与工件之间的动摩擦因数μ=0.6.(1)当砂轮静止时，要使工件对砂轮的压力F 0=100N ，则施于B 端竖直向下的力F B 应是多大?(2)当砂轮逆时针转动时，要使工件对砂轮的压力仍为F 0=100N ，则施于B 端竖直向下的力F B ′应是多大?(2000年天津、江西高考试题)p .9【9】答案:(1)40N (2)30N21.两个所受重力大小分别为G A 和G B 的小球A 和B ，用细杆连接起来，放置在光滑的半球形碗内.小球A 、B 与碗的球心O 在同一竖直平面内，如图所示.若碗的半径为R ，细杆的长度为R 2，G A >G B ，则连接两小球的AB 细杆静止时与竖直方向的夹角为多大?【10】答案:4G G arctan A B π+ 22.如图所示，一根重为G 的均匀硬杆AB ，杆的A 端被细绳吊起，在杆的另一端B 作用一水平力F ，把杆拉向右边，整个系统平衡后，细线、杆与竖直方向的夹角分别为α、β求证:tanβ=2tanα.【15】答案:略23.半径为R 、质量为M 1的均匀圆球与一质量为M 2的重物分别用细绳AD 和ACE 悬挂于同一点A ，并处于平衡状态，如图所示.已知悬点A 到球心O 的距离为L ，不考虑绳的质量和绳与球的摩擦，试求悬挂圆球的绳AD 与竖直方向AB 间的夹角θ.(第十届全国中学生物理竞赛预赛试题)【15】答案:LM M (R M arcsin 212）+=θ 24.在一些重型机械和起重设备上，常用双块式电磁制动器，它的简化示意图如图所示，O 1和O 2为固定铰链.在电源接通时，A 杆被往下压，通过铰链C 1、C 2、C 3使弹簧S 被拉伸，制动块B 1、B 2与转动轮D 脱离接触，机械得以正常运转.当电源被切断后，A 杆不再有向下的压力(A 杆及图中所有连杆及制动块所受重力皆忽略不计)，于是弹簧回缩，使制动块产生制动效果.此时O 1C 1和O 2C 2处于竖直位置.已知欲使正在匀速转动的D 轮减速从而实现制动，至少需要M =1100N ·m 的制动力矩，制动块与转动轮之间的摩擦因数μ=0.40，弹簧不发生形变时的长度为L =0.300m ，转动轮直径d =0.400m ，图示尺寸a =0.065m ，h 1=0.245m ，h 2=0.340m ，问选用的弹簧的劲度系数k 最小要多大?(第十三届全国中学生物理竞赛预赛试题)【15】答案:k =1.24×104N /m25.如图所示，在竖直墙上有两根相距为2a 的水平木桩A 和B ，有一细棒置于A 上、B 下与水平方向成θ角，细棒与木桩之间的静摩擦因数为μ，求要使细棒静止，其重心与木桩A 之间距离应满足的条件.【25】答案:重心到木桩之间距离⎪⎩⎪⎨⎧<≥-≥时，当时当μθμθμθμαtan 0tan ),tan (x。
(整理)高三物理沪科版C专题力矩平衡综合专题4星级★★★★1
精锐教育学科教师辅导教案学员编号：年级：高三课时数： 3学员姓名：辅导科目：物理学科教师：授课类型C力矩平衡综合专题星级★★★★★★★★★★授课日期及时段教学内容i.基础引入＜建议用时5分钟！＞批注：部分知识点由学生填空完成，5分钟左右完成。
：静力学平衡的综合问题是高中物理力学部分的重点之一，也是高考必考的重要考点，尤其喜欢考察学生受力分析的能力，整体隔离等方法的应用。
力学平衡综合问题：1、物体的平衡物体的平衡有两种情况：一是质点静止或做匀速直线运动状态，物体的加速度为0 ；缓慢运动也可看做平衡状态。
二是物体不转动或匀速转动（此时的物体不能看作质点）。
2、共点力作用下物体的平衡共点力的平衡条件：在共点力作用下物体的平衡条件是合外力为零。
解题方法：处理平衡问题的基本方法；平行四边形法（合成法、分解法）。
相似三角形法、直角三角形法、正弦定理及余弦定理法；当物体在多个共点力作用下平衡时，往往采用正交分解法。
3、有固定转动轴的物体的平衡条件F （1）有固定转动轴的物体的平衡是指物体静止，或绕转轴匀速转动；（2）有固定转动轴物体的平衡条件是合力矩为零，即∑Fx=0，也就是顺时针力矩之和等于逆时针力矩之和。
4、平衡条件的选择（1）有固定转轴的物体一般用力矩平衡条件求解。
（2）一般物体处于平衡状态时，既满足共点力平衡条件又符合力矩平衡条件。
5、整体法和隔离法的选取（1）涉及多个物体时，若不涉及相互作用力，优先考虑整体法。
（2）涉及两物体相互作用力时用隔离法。
ii.例题讲解＜建议用时20分钟！＞：静力学部分的综合问题在高考中出现的情况较多，因为它既可以考察学生分析问题的能力，又可以和其他知识点进行结合考察学生知识的联系和综合的能力。
寻找足迹：力矩平衡综合问题的相关考题题型一：共点力和力矩平衡的整体隔离法例1.（★★★★）如图所示，球重为G ，半径为R ，木块重为W 、厚为h ，放置在竖直墙边，当对木块施以水平推力F 后，球刚好对水平地面压力为零，不计一切摩擦，求：（1）力F 的大小，（2）木块对地面的压力大小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

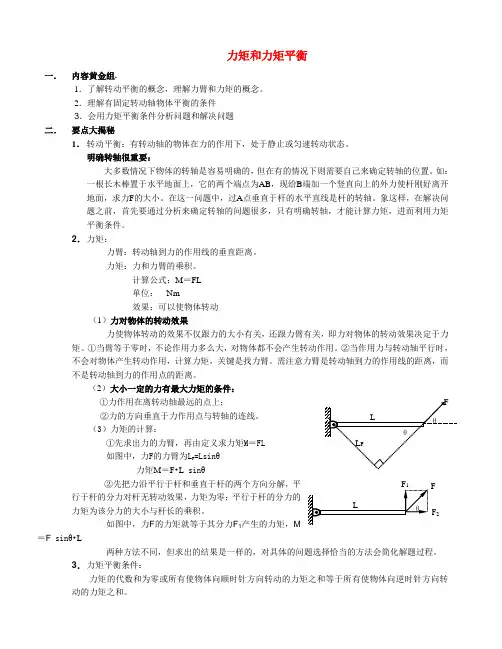

力矩和力矩平衡
一． 内容黄金组.
1．了解转动平衡的概念，理解力臂和力矩的概念。
2．理解有固定转动轴物体平衡的条件 3．会用力矩平衡条件分析问题和解决问题
二． 要点大揭秘
1． 转动平衡：有转动轴的物体在力的作用下，处于静止或匀速转动状态。
明确转轴很重要：
大多数情况下物体的转轴是容易明确的，但在有的情况下则需要自己来确定转轴的位置。
如：一根长木棒置于水平地面上，它的两个端点为AB ，现给B 端加一个竖直向上的外力使杆刚好离开地面，求力F 的大小。
在这一问题中，过A 点垂直于杆的水平直线是杆的转轴。
象这样，在解决问题之前，首先要通过分析来确定转轴的问题很多，只有明确转轴，才能计算力矩，进而利用力矩平衡条件。
2． 力矩：
力臂：转动轴到力的作用线的垂直距离。
力矩：力和力臂的乘积。
计算公式：M ＝FL 单位： Nm 效果：可以使物体转动
（1）力对物体的转动效果
力使物体转动的效果不仅跟力的大小有关，还跟力臂有关，即力对物体的转动效果决定于力
矩。
①当臂等于零时，不论作用力多么大，对物体都不会产生转动作用。
②当作用力与转动轴平行时，不会对物体产生转动作用，计算力矩，关键是找力臂。
需注意力臂是转动轴到力的作用线的距离，而不是转动轴到力的作用点的距离。
（2）大小一定的力有最大力矩的条件： ①力作用在离转动轴最远的点上；
②力的方向垂直于力作用点与转轴的连线。
（3）力矩的计算：
①先求出力的力臂，再由定义求力矩M ＝FL
如图中，力F 的力臂为L F =Lsin θ
力矩M ＝F •L sin θ
②先把力沿平行于杆和垂直于杆的两个方向分解，平
行于杆的分力对杆无转动效果，力矩为零；平行于杆的分力的力矩为该分力的大小与杆长的乘积。
如图中，力F 的力矩就等于其分力F 1产生的力矩，M
＝F sin θ•L
两种方法不同，但求出的结果是一样的，对具体的问题选择恰当的方法会简化解题过程。
3． 力矩平衡条件：
力矩的代数和为零或所有使物体向顺时针方向转动的力矩之和等于所有使物体向逆时针方向转动的力矩之和。
F
F
2
∑M=0或∑M
顺＝∑M
逆
4．解决实际问题的步骤；
（a）确定研究对象——哪个物体；
（b）分析状态及受力——画示意图；
（c）列出力矩平衡方程：
∑M=0或∑M顺＝∑M逆；
（d）解出字母表达式，代入数据；
（e）作必要的讨论，写出明确的答案。
5．正确理解力矩的概念
力矩是改变转动物体的运动状态的物理量，门、窗等转动物体从静止状态变为转动状态或从转动状态变为静止状态时，必须受到力的作用。
但是，我们若将力作用在门、窗的转轴上，则无
论施加多大的力都不会改变其运动状态，可见转动物体的运动状态和变化不仅与力的大小有关，
还受力的方向、力的作用点的影响。
力的作用点离转轴越远，力的方向与转轴所在平面越趋于垂
直，力使转动物体运动状态变化得就越明显。
物理学中力的作用点和力的作用方向对转动物体运
动状态变化的影响，用力矩这个物理量综合表示，因此，力矩被定义为力与力臂的乘积。
力矩概
括了影响转动物体运动状态变化的所有规律，力矩是改变转动物体运动状态的物理量。
力矩是矢量，在中学物理中，作用在物体上的力都在同一平面内，各力对转轴的力矩只能使物体顺时针转动或逆时针转动，这样，求几个力矩的合力就简化为代数运算。
三．好题解给你
(1)如图所示，要使圆柱体绕A点滚上台阶，试通过作图来判断在圆柱体上的最
高点所施加的最小力的方向_____________
(2)匀质杆AO可绕O轴转动，今用水平力使它缓缓抬起的过程中，如图所示，
重力对O轴的力臂变化是_____________，重力对O轴的力矩变化情况是_____________，中果已知抬起过程中水平拉力力矩的大小应等于重力的力矩，则水平拉力F的变化情况是_____________。
2.基础题
(1) 下列关于力矩的叙述中正确的是（C杆状物体在一对作用线
过转轴的平衡力作用下也可平衡）
A．使物体保持静止状态的原因
B．是物体转动的原因
C．是物体转动状态改变的原因
D．杆状物体的平衡只能是在力矩作用下的力矩平衡
四．如图所示，ON杆可以在竖直平面内绕O点自由转动，若在N端分别沿图示方向施力F1、F2、F3，杆均能静止在图示位置上．则三力的
大小关系是（D）
A．F1=F2=F3
B．F1＞F2＞F3
C．F2＞F1＞F3
F1
D ．F 1＞F 3＞F 2
(1) 一段粗细不均匀的木棍如图2所示，支在某点恰好平衡，若在该处将木棍截成两段，则所分成两段的重必定是（ B 因为粗段的力臂小） A ．相等
B ．细段轻、粗段重
C ．细段重，粗段轻
D ．不能确定
2. 应用题
(1) 如图，把物体A 放在水平板OB 的正中央，用一不变的力F 将板的B 端匀速地慢慢抬高（O 端不动），设A 相对平板静止，则A 对板的压力将______，A 与B 之间的摩擦力将______，F 对O 点的力矩将______．
(2) 一根均匀的木棒长1m ，在棒的左端挂一个质量为6kg 的物体， 然后在距棒左端0.2m 处将棒支起，棒恰平衡，则棒的质量是______
(3) 一块均匀木板MN 长L ＝15m ，重G 1＝400N ，搁在相距D ＝8m 的两个支架A 、B 上，MA ＝NA ，重G 2＝600N 的人从A 点向B 点走去，如图所示。
求：①人走过B 点多远木板会翘起来？②为使人走到N 点时木板不翘起来，支架B 应放在离N 多远处？ 应用题参考答案：
（1）减小，增大，减小 （2）4kg
（3）2.67m 、3m 分析和解：当木板刚翘起来时，板的重力对B 点产生的力矩和人的重力对B 点产
生的力矩使板平衡，设人走过B 端L 时木板会翘起来，则有B L ⨯=⨯6004400 可解得L B ＝2.67m, 同理，可设当人走到N 端木板刚要翘起来时，B 支架和N 端的距离为L BN 则有BN BN L L ⨯=-⨯600)5.7(400
可得L BN ＝3m 3. 提高题
(1) 如图，均匀杆OA 质量为m ，O 端用铰链悬起，A 端放在木板B 上，杆与板间的动摩擦因数为3
1=
μ，木板在拉力F 的作用下向右作匀
速运动，杆与竖直方向夹角为30°，则杆对木板的压力
N=__
mg 4
1
____． (2) 如图所示，厚薄均匀的BC 板长L 为0.5m,板的一端B 与墙用铰链连接，在C 端用一水平的细绳连接，绳的另一端固定在墙上的A 点，已知AB 和BC 的夹角为60º，在板上放一重球，球重G 1＝20N ，半径为5cm ，板重G 2＝8N ，求水平绳的拉力F （不计摩擦）（2）14.8N
(1) 如图所示，均匀木棒AB 的一端N 支在水平地面上，将另一端用水平拉力F 拉住，使木棒处于平衡状态，则地面对木棒AB 的作用力的方向为
A 、总是竖直向上的，如F 1
B 、总是偏向木棒的右侧，如F 2
C 、总是沿着木棒的方向，如F 3
D 、总是偏向木棒的左侧，如F 4。
、
(2) 用秤称物如图，物重4kg ，平衡时OA ∶OB=1∶4．设秤杆、秤盘等重量不计，手的拉力必须是______kg ．
(3) 如图一均匀木板长12m ，重200N ，距A 端3m 处有一固定转轴O ，另一端B 用细绳悬吊着，使木板成水平状态．若细绳能承受的最大拉力为200N ，细绳与木板的夹角为30°，欲使一个体重为600N 的人在板上能安全行走，此人在板上行走的范围是多大？（从转轴左侧1m 到转轴右侧0.5m 之间）
(4) 有一质量为m=50kg 的杆，竖立在水平地面上，杆与地面间的最大静摩擦因数为μ=0.3，杆的上端被固定在地面上的绳索拉住，绳与杆的夹角θ=30°。
①若以水平力F 作用于杆上，作用点到地面的距离h 为杆长L 的5
2
，要使杆不滑到，则力F 最大不能超过多少？ ②若将作用点移到L h 5
4
=
处，情况又如何？ 分析：如下图所示，根据题述，由杆的平衡条件∑F x =0，∑F y =0，建立方程有
F-Tsin θ-f=0， N-Tcos θ-mg=0。
据力矩平衡条件建立方程有 F （L-h ）-fL=0。
因静摩擦力f ≤f m ，所以，f ≤μN 。
解方程组得
①当h=
5
2
L 时，得F 的最大值为
代入已知数据解得 F=385N 。
②当L h 5
4
=
时， 对于任何大小的F 的值，杆都不发生滑动。
