某小区数字网络视频监控技术方案
某小区数字网络视频监控技术方案
某小区数字网络视频监控技术方案数字网络视频监控技术是一种基于网络的远程监控技术，可通过网络实现对监控区域的实时监控、录像、远程回放等功能。
对于小区来说，数字网络视频监控技术是保障社区安全的关键。
下面是一个小区数字网络视频监控技术方案的详细介绍。
一、设备选型小区数字网络视频监控系统需要具备足够的功能以及可选的组合方式，才能适应多种监控需求。
下面列出了小区数字网络视频监控系统的设备选型：1. 摄像机：选用高清晰、低照度的网络摄像机，支持POE供电，可接入网线或无线网络，支持日夜模式及自动变焦、自动光圈等功能。
2. NVR录像机：使用具备良好视频压缩性能的NVR硬盘录像机，可支持多路网络摄像机的实时监控、录像、回放等功能，存储容量大，支持备份、文件加密等多种功能。
3. 显示器：选用高分辨率、低功耗的液晶显示器，支持HDMI接口和远程控制，可显示多路监控视频画面。
4. 网络交换机：选用支持POE供电、具备完整的管理和安全性能的千兆交换机，可连接所有的摄像机和NVR录像机，提供高效、稳定的网络连接和带宽资源。
五、网络设置及系统安装小区数字网络视频监控系统是基于IP（Internet Protocol）网络的，所以需要一个固定的IP地址、网关和子网掩码。
在安装前，需要进行网络预处理，进行网络规划，制定网络拓扑图，配备相关的硬件设备，并且确保所有设备都处于同一“网段”内，方便通信交流。
然后就是安装工作，首先安装交换机，由交换机提供IP地址的分配，然后安装网络摄像头，启动所有设备后，为网络摄像头一一配置和调整，确保能够正常连接和工作。
安装完成后，需要进行联通性和效率测试，解决传输和带宽相关的问题，确保其良好的运行。
六、系统管理及应用方案小区数字网络视频监控系统还需要一个良好的系统管理和应用方案，包括以下方面：1. 实时监控：NVR录像机可以与摄像机联动，实现实时监控，当发生异动时，如门常常开合，烟雾、火灾等，管理员可以立即接收报警信息。

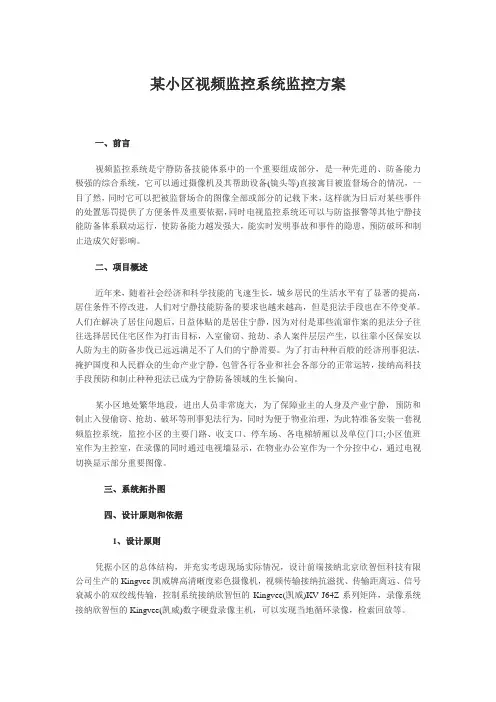

某小区视频监控系统监控方案
某小区视频监控系统监控方案一、前言视频监控系统是宁静防备技能体系中的一个重要组成部分，是一种先进的、防备能力极强的综合系统，它可以通过摄像机及其帮助设备(镜头等)直接寓目被监督场合的情况，一目了然，同时它可以把被监督场合的图像全部或部分的记载下来，这样就为日后对某些事件的处置惩罚提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他宁静技能防备体系联动运行，使防备能力越发强大，能实时发明事故和事件的隐患，预防破坏和制止造成欠好影响。
二、项目概述近年来，随着社会经济和科学技能的飞速生长，城乡居民的生活水平有了显著的提高，居住条件不停改进，人们对宁静技能防备的要求也越来越高，但是犯法手段也在不停变革。
人们在解决了居住问题后，日益体贴的是居住宁静，因为对付是那些流窜作案的犯法分子往往选择居民住宅区作为打击目标，入室偷窃、抢劫、杀人案件层层产生，以往靠小区保安以人防为主的防备步伐已远远满足不了人们的宁静需要。
为了打击种种百般的经济刑事犯法，掩护国度和人民群众的生命产业宁静，包管各行各业和社会各部分的正常运转，接纳高科技手段预防和制止种种犯法已成为宁静防备领域的生长偏向。
某小区地处繁华地段，进出人员非常庞大，为了保障业主的人身及产业宁静，预防和制止入侵偷窃、抢劫、破坏等刑事犯法行为，同时为便于物业治理，为此特准备安装一套视频监控系统，监控小区的主要门路、收支口、停车场、各电梯轿厢以及单位门口;小区值班室作为主控室，在录像的同时通过电视墙显示，在物业办公室作为一个分控中心，通过电视切换显示部分重要图像。
三、系统拓扑图四、设计原则和依据1、设计原则凭据小区的总体结构，并充实考虑现场实际情况，设计前端接纳北京欣智恒科技有限公司生产的Kingvee凯威牌高清晰度彩色摄像机，视频传输接纳抗滋扰、传输距离远、信号衰减小的双绞线传输，控制系统接纳欣智恒的Kingvee(凯威)KV-J64Z系列矩阵，录像系统接纳欣智恒的Kingvee(凯威)数字硬盘录像主机，可以实现当地循环录像，检索回放等。
住宅小区网络视频监控解决方案
一、序言为满足住宅小区的安全和科学系统化管理的需要，以及为了对随时发生的情况进行全面、及时的了解和掌握，对意外情况能迅速做出正确判断，并给出正确、快速的指挥和处理。
小区决定在小区内部安装数字监控系统，达到维护社会治安和防止破坏的作用，及时地把一切可能发生的或即将发生的案件和险情的图像资料传送到监控中心，使监控中心的值班员可以把这些危害和隐患扼制在萌芽状态，杜绝财产损失、确保人员生命安全。
这也是为配合安全保卫工作，打击现代犯罪行为提供有效法律证据的重要手段之一，以期能更好地为管理服务。
现要求在小区内设置数个监控点，进行数字系统监控，以提高整个小区的安防水平。
二、设计依据· JGJ/T16-92 《民用建筑电气设计规范》· GB50254-259-96 《电气装置安装工程施工及验收规范》· GB50169-92 《电气装置安装工程接地装置施工及验收规范》· GA/T75-94 《安全防范工程程序与要求》· GA/T74-2000 《安全防范系统通用图形符号》· GB50198-94 《民用闭路监视电视系统工程技术规范》三、设计指导思想本方案对安保系统设计的指导思想是：·先进性系统在满足建设方要求的同时，在系统配置、产品选型等技术性能、指标上应具有一定的先进性，应选用高质量设备并有一定的冗余度，充分考虑信息社会的发展趋势，力求在相当长的时期内系统仍然具有先进性；·实用性系统应具有实用性，操作简单、维护方便，所开发的功能应能为用户实实在在地使用；·可靠性系统应有良好的可靠性，系统设备配置一般应为品牌成熟产品，能适应长时间连续工作；·兼容性系统的控制主机应便于扩充和升级；各系统之间应能实现通讯与联动，以提高系统整体的使用效果；·经济性系统应有最好的经济性，在保证上述性能的前提下，优化系统设计、提高系统的性价比。
某小区高清网络视频监控设计方案
某小区高清网络视频监控设计方案高清网络视频监控是一项用于保护小区安全的重要技术手段。
它可以通过高清网络摄像头、网络视频传输技术和视频监控系统等技术设备的配合使用，对小区内的各个区域进行全天候的监控和录像，以实时了解小区的安全动态，提高对突发事件的反应能力，确保小区居民的生命财产安全。
下面介绍小区高清网络视频监控的设计方案。
一、系统架构设计1.摄像头：选择高清网络摄像头，能够提供高质量的图像和视频。
根据小区的具体情况，将摄像头安装在小区的入口、出口、公共区域和重要区域，以实现对小区安全的全方位监控。
2.网络传输：使用高速稳定的宽带网络，将摄像头传输的视频信号传输到监控中心。
可以选择有线网络或者无线网络，根据小区的网络环境和需求进行选择。
3.视频监控系统：搭建完善的视频监控系统，包括监控中心、视频存储和管理系统等。
监控中心是视频监控的核心部分，通过监控中心可以实时监控摄像头的画面、录像和回放等。
视频存储和管理系统用于存储和管理摄像头传输的视频信号，可以按照时间、地点和事件等进行分类和检索。
二、摄像头选择和安装1.摄像头选择：选择分辨率高、画质清晰的高清网络摄像头，保证监控画面的质量。
同时还要考虑摄像头的适应环境能力、抗干扰能力和安全防护能力等。
2.摄像头布设：根据小区的具体情况，将摄像头安装在小区的入口、出口、公共区域和重要区域。
确保摄像头的角度和位置能够覆盖到所有需要监控的区域，并且可以提供清晰的监控画面。
同时还要注意摄像头的安全和隐蔽性，避免被破坏或者失窃。
三、网络传输和存储管理1.网络传输：选择高速稳定的宽带网络，确保视频信号可以实时传输到监控中心。
可以选择有线网络或者无线网络，根据小区的具体情况和需求进行选择和布设。
2.视频存储和管理：搭建视频存储和管理系统，用于存储和管理摄像头传输的视频信号。
可以选择使用硬盘或者网络存储设备进行存储，根据小区的需求和存储容量进行选择。
同时还要建立相应的管理系统，将视频按照时间、地点和事件等进行分类和检索，方便后续的查找和分析。
某小区数字视频监控系统设计方案.doc
案例如某小区数字视频监控系统设计方案第一部分工程概况近年来，随着社会经济和科学技术的飞速发展，城乡居民的生活水平有了显著的提高，居住条件不断改善，人们对安全技术防范的要求也越来越高，但是犯罪手段也在不断变化。
人们在解决了居住问题后，日益关心的是居住安全，因为对于是那些流窜作案的犯罪分子往往选择居民住宅区作为攻击目标，入室盗窃、抢劫、杀人案件层层发生，以往靠小区保安以人防为主的防范措施已远远满足不了人们的安全需要。
为了打击各种各样的经济刑事犯罪，保护国家和人民群众的生命财产安全，保证各行各业和社会各部门的正常运转，采用高科技手段预防和制止各种犯罪已成为安全防范领域的发展方向。
为预防和制止入侵盗窃、抢劫、破坏等刑事犯罪，保障人身和财产的安全，同时为便于物业管理。
“XXXX小区” 安全防范系统工程共设计36个视频监控点，监控区域覆盖小区主要道路、出入口、地下车库和所有电梯轿厢，中心控制室采用2台数字硬盘录像机对所有视频信号进行录像，同时采用电视墙对所有摄像机画面进行切换和控制。
第二部分设计依据（一）用户实际需求XXXXXX地产开发有限公司要求对“XXXX小区”小区主要道路、广场、地上停车场、地下停车场、主要出入口、电梯轿厢等位置设计安装台摄像机，其中主要道路、路口、广场、地上停车场等位置安装台彩色带云台低照度一体化摄像机，在地下停车场、地上停车场出入口安装台彩色带红外灯夜视摄像机，在小区主出入口安装台彩色带红外灯夜视摄像机，在楼前安装台彩色带红外灯夜视摄像机。
地下车库安装台彩色自动转黑白摄像机。
在监控室安装台数字硬盘录像机用于监控录像，安装由电视机构成的电视墙用于对重点部位的监视，同时可以任意切换图像画面。
所有设备镶嵌在操作台和电视墙柜内。
（二）现场勘察记录（略）（三）行业标准和规范《XX市安全技术防范工程监督管理办法》《安全防范工程费用概预算编制办法》《安全防范系统通用图形符号》《安全防范工程程序与要求》《民用建筑电气设计规范。
天地伟业小区网络视频监控项目设计方案
天地伟业小区网络视频监控项目设计方案设计方案：天地伟业小区网络视频监控项目一、综述天地伟业小区网络视频监控项目旨在提高小区安全管理水平，增强小区居民的安全感，防范各类安全事件的发生。
该项目将采用网络摄像头作为主要监控设备，通过视频监控系统实现对小区内重点区域的实时监控、录像存储、报警等功能。
二、系统架构1.设备部署：在小区关键区域，如入口、停车场、楼栋门口等位置安装高清网络摄像头，以覆盖小区内重要区域。
2.网络连接：所有摄像头通过有线或无线方式与监控中心服务器相连，实现视频传输。
3.监控中心服务器：搭建监控中心服务器，用于接收、存储和管理摄像头传输的视频信号。
具备强大的数据处理和存储能力，以支持大量高清视频的实时监控和录像存储。
4.监控中心控制台：监控中心设立一个控制台，负责操作和管理整个监控系统。
包括实时监控、录像查询、告警处理等功能。
三、功能设计1.实时监控：监控中心控制台显示各个摄像头画面，实时监控小区各重点区域。
画面可以通过切换、放大、缩小等方式进行查看。
监控中心控制台支持多屏幕显示，方便同时查看多个画面。
2.录像存储：监控中心服务器对监控录像进行存储，建立合理的存储策略，不同重要级别和周期的录像进行不同的存储期限设置，并定期备份存储数据。
3.录像回放：监控中心控制台支持录像回放功能，可以按时间、地点等条件查询需要回放的录像，通过回放界面显示相关录像画面，方便查看过去一段时间的监控画面，以查找异常事件。
4.告警功能：设置监控中心控制台的告警规则，当监测到异常事件时，系统会自动触发告警。
告警方式可以通过声音、弹窗、短信等方式通知相关人员，方便及时采取相应措施。
5.远程监控：支持通过互联网远程监控，居民可以通过手机或电脑客户端查看小区内的监控画面，方便随时随地了解小区的安全情况。
四、安全保障1.数据加密：所有视频数据传输采用加密传输，确保传输过程中的数据不被窃取或篡改。
2.用户权限管理：监控中心服务器设立严格的用户权限管理，分别设置管理员和普通用户，不同级别的用户有不同的权限，防止非法操作和泄露敏感信息。
小区网络摄像机监控方案
小区网络摄像机监控方案在当今社会，网络摄像机监控已经成为小区安防的一项重要手段。
通过网络摄像机，小区可以实时监控小区内的安全状况，对潜在的危险做出及时预警和应对，保障居民的生命财产安全。
下面就小区网络摄像机监控方案作详细介绍。
首先，小区网络摄像机监控的选择技术需要与小区的实际情况相匹配。
目前常用的网络摄像机监控技术有有线连接和无线连接两种。
有线连接摄像机相对稳定，适合小区内部环境稳定的监控需求；而无线连接摄像机则可以灵活布置，适用于小区内多角度监控的需求。
根据小区的具体情况，选择合适的连接方式是至关重要的。
其次，小区网络摄像机监控需要合理布置监控点位。
监控点位的选择应根据小区的结构和道路情况来决定。
一般来说，小区的主要道路和出入口是重点监控区域，在这些区域安装网络摄像机，可以全方位监控车辆和人员的出入情况，以及小区内的安全状况。
此外，小区内的公共区域和重要区域，如儿童游乐场、健身区等也需要设置网络摄像机，以保障居民的安全。
第三，小区网络摄像机监控系统需要配备相应的存储设备。
网络摄像机每天都会产生大量的监控数据，为了能够正常运行和存储这些数据，小区需要配备足够的存储设备。
目前，常用的存储设备有硬盘录像机（DVR）和网络硬盘录像机（NVR）。
硬盘录像机适合于单一小区的监控需求，而网络硬盘录像机则更适用于小区网络化监控系统。
这些存储设备应放置在安全可靠的地方，以免被破坏或损坏。
第四，小区网络摄像机监控需要联网管理。
网络摄像机监控系统应配备合适的软件，通过互联网实现对监控点位的实时查看和远程管理。
居民可以通过手机应用或者电脑软件查看小区内的监控画面，一旦发现异常情况，可以及时报警和采取相应措施。
此外，小区的物业管理人员也需要进行相应的培训，熟悉监控系统的操作和管理，以便能够进行及时处理和维护。
第五，小区网络摄像机监控需要注意隐私保护。
网络摄像机监控是为了保障小区居民的生命财产安全，但同时也需要保护居民的隐私权。
小区视频监控施工方案
小区视频监控施工方案1. 引言小区视频监控系统是保障小区安全的重要组成部分，通过安装视频监控设备对小区进行全方位的监控，可以有效地预防和打击各类违法犯罪行为，维护居民的人身和财产安全。
本文将介绍一个小区视频监控施工方案，包括设备选型、布线方案以及监控系统的部署等内容。
2. 设备选型2.1 摄像头在小区视频监控系统中，摄像头是最常用的设备之一。
根据小区的具体需求和场景，可以选择不同类型的摄像头，例如固定摄像头、全景摄像头、云台摄像头等。
摄像头的选择应考虑图像清晰度、视野范围、夜视功能等因素，以便实现对小区周边环境的全面监控。
录像机是视频监控系统中用于存储和管理监控视频的设备。
可以选择网络录像机(NVR)或数字录像机(DVR)。
NVR支持网络传输和存储，方便管理和查看录像；DVR则适用于小区规模较小、录像机位置距离摄像头较近的情况下。
在选购录像机时，需要考虑存储容量、压缩算法、网络传输速度等因素。
3. 布线方案小区视频监控系统的布线方案应根据小区的具体情况和监控需求来制定。
一般来说，应尽量减少布线的长度，降低信号质量损失。
以下是一种常见的布线方案：3.1 摄像头布置摄像头的布置应考虑到小区出入口、小区周界以及重要区域等。
出入口处一般需安装可识别人脸和车牌的摄像头，以便实现对出入小区的管理；周界处应安装具有全景视野的摄像头，以提高监控范围和效果；重要区域可以根据实际需求安装摄像头，如停车场、公共设施等。
网络布线是指将各个摄像头和录像机连接到一个网络中，以实现监控视频的传输和存储。
可以使用各类网络线缆，如网线、光纤等。
首先确定监控中心的位置，在监控中心附近设置网络交换机，并通过网络线缆将摄像头和录像机与交换机连接起来，以建立一个可靠的监控网络。
4. 监控系统部署4.1 设备安装根据摄像头和录像机的选型，按照厂家提供的安装说明进行设备安装。
确保摄像头安装稳固，视野范围覆盖到所需区域，并能够清晰地捕捉到不同距离和角度的目标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某小区数字网络视频监控技术方案1项目概况安全防范项目是小区安全管理的一个重要组成部分，也是体现安全保卫功能先进性的重要环节。
为了充分体现现代的时代特色，本方案采用了国际上最先进的基于IP网络的数字安防产品，为该项目提供功能齐全、应用新颖、投资合理的方案。
在本次设计中充分体现出可持续发展的理念，利用网络技术及数字图像处理技术提供多种综合服务功能。
利用网络(LAN）扩展传统模拟CCTV系统以及利用现有网络建立数字化视频监视系统可以为用户节省投资、提高系统的开放性以及带来额外的投资回报。
通过将模拟视频数字化、网络化，网络内部、外部的使用者（user）可以通过网络随时、随地观看现场清晰的视频图像，不必再向传统的模拟CCTV系统那样需要敷设大量的电缆，节省了用户的投资。
2系统设计设计方案不仅特别强调系统的先进性、可靠性、适当超前性和较高的性能价格比，并且充分考虑到了美观性和隐蔽性，在充分把握技术发展方向和满足标书要求的基础上进行优化设计与优化设备配置。
系统设计符合有关规范和标准，采用先进、成熟、可靠的系统产品，规范化的施工，最大限度的满足系统安全和可靠性。
使系统达到安全、可靠，本方案已充分考虑采用成熟的技术和产品。
并从线路敷设、设备安装、系统调试售后服务等方面，都将充分满足可靠性的要求。
3网络监控系统优势与传统监控系统相比的优势：深圳中控网络视频监控系统使用现有的网络系统，采用嵌入式的“网络视频服务器”,实现从监控点前端、监控中心、监控工作站的数字化处理，是监控系统发展的必然趋势。
深圳中控网络视频监控系统与模拟监控系统、基于计算机平台的数字视频监控系统（嵌入式数字硬盘录像机DVR)相比具有明显的优势：1．利用现有的网络资源，不需要为新建监控系统铺设同轴电缆和光缆、增加设备，轻而易举的实现远程视频监控。
2．可实现远程监控，尤其是需要组网管理使用的网络化监控，只要有网络的地方就可实现对异地的监视和控制。
3．系统扩展能力强，只要网络接通的情况下就可以扩展新的监控点。
4．不需为监控系统独立布线,视频、音频、控制均通过网络同时传输。
5．维护费用低，网络维护由网络提供商维护，前端设备是即插即用、可以通过网络远程维护系统.6．系统功能强大、利用灵活、全数字化录像方便于保存和检索。
7．在网络内的计算机，只要通过浏览器经授权便可作为监控工作站使用。
4需求分析实现小区的现代化管理,对人员和车辆的管理,实现全天24小时的视频监控，对居民楼内和周边进行全天实时视频监控，对小区人员和车辆出入的进行管理和控制，对小区内各个路口及主要路段进行实时视频监控，达到安全系数最高的小区，给业主一个超高的安全感。
为小区进行了以下智能化系统的设计和规划:视频监控系统：针对不同的地方、不同的地点，进行全方位、多角度的进行24小时的视频监控,以保证小区车辆、设备、环境等的安全。
摄像机布置在被监视场所的某一位置上，使其视场角能覆盖整个被监视的各个部位。
控制部分主要由总控制台组成:总控制台中主要的功能有：图象信号的切换、图象信号的记录等；对摄象机、电动变焦镜头、云台等进行遥控，以完成对被监视场所全面、详细的监视或跟踪监视；对系统防区进行布防、撤防等功能.系统支持多画面分割:支持1/4/9/16画面同时浏览。
利用安全防范技术进行安全防范首先对犯罪分子有一种威慑作用，使其不敢轻易作案；其次，一旦出现了入侵、盗窃等犯罪活动，安全防范系统能及时发现、及时报警，电视监控系统能自动记录下犯罪现场以及犯罪分子的犯罪过程,以便及时破案,节省了大量人力、物力。
5系统拓朴图拓扑图布点说明:根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点,并根据所提供的图纸及相关料资，并根据项目实际情况及未来的发展趋势,结合我公司从事过的多个项目所积累的经验,以及相关产品的性能等因素,对本项目实施设计。
根据本小区监控需求，小区内详细布点如下：1、单元楼门口（41点）：41个单元楼门内各安装2台室内红外球机，双向监控进出单元楼内的人员；2、进出车辆大门（1点）：安装1台室外红外摄像机；3、进出人员大门(1点）：安装1台室外红外摄像机；4、小区公共场所(9点）：根据楼区布局，在相应各处安装8台22倍变焦可调室外红外摄像机，覆盖小区公共场所各个区域。
5、中心监控室(1点）：中心监控室1台室内红外球机，便于小区外监控内部保安人员,以防不尽职或监守自盗等情况.6系统组成及原理网络视频监控系统分别由前端系统、传输系统、后端控制系统/显示系统三个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。
其原理如以下系统图：网络视频监控系统原理图6.1前端摄像机选择摄像部分的主体是摄像机，其功能为观察、收集信息.摄像机的性能及其安装方式是决定系统质量的重要因素。
根据小区不同应用场所，可选不同类型的红外枪式网络摄像机、红外半球网络摄像机、红外网络高速球。
其主要性能及技术参数要求如下：1）色彩：摄像机有黑白和彩色两种，通常黑白摄像机的水平清晰度比彩色摄像机高，且黑白摄像机比彩色摄像机灵敏,更适用于光线不足的地方和夜间灯光较暗的场所。
黑白摄像机的价格比彩色便宜。
但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。
2）清晰度：高清网络摄像机是指能按大于25FPS连续采集最大分辨率大于720P（1280*720）。
6.2传输系统网络视频监控率先实现了高清视频监控，而高清视频流完全通过IP网络传输,因此，只要保持传输网络具备相应的带宽、高清视频的传输完全可以得到保证。
传输网络即可采用专网建设，也可采用混合网建设（需要运用QoS）。
网络视频监控基于宽带网络传输视频流，其所占用的带宽与所使用的图像压缩格式、图像分辨率、图像压缩率以及图像内容密切相关.中控高清摄像机在分辨率条件（720P)分辨率下均可达到每秒25帧的传输速率,每台设备所占用的带宽资源位于几十K到6M之间。
全帧速（25帧每秒)条件下，单台设备在不同分辨率和不同压缩格式下的带宽占用参考值：本系统基于宽带网络构建,由需求分析部分可以看出，可用的网络带宽资源为百兆接入,千兆核心。
从上表中看出，720P单路H.264视频的峰值带宽占用为4Mbps,因此百兆的接入完全可以满足需求，因此关键问题在于数据链路和监控中心的核心网络部分。
建议在网络视频监控网络的整体规划时,应以此为依据，充分考虑接入层、汇聚层和核心层的链路带宽和交换机的转发能力。
6.3控制及监控中心6.3.1控制主机/电视墙控制监控中心是系统的信号控制及信息交换中心,设在保卫科,小区共有94路高清网络摄像机图像需要集中监控，根据校方监控需要，电视墙采用2＊2块大屏做预案轮巡显示所有图像，在操作台使用一台双显主机实现客户端一屏用于实播/录像回放功能,一屏用于电视墙控制.控制主机具有多种画面显示方式，只需鼠标点击完成，简单便捷。
具有单路循环显示，四路、九路、十六路分割显示等.6.3.2集中存储服务器监控中心安装的5台存储服务器，可将前端摄像机采集到的图像和声音数字信号实时压缩成H。
264的码流存储在硬盘中，每路图像分辨率为720P，每秒25帧，并可保证实时的传回音视频.每台集中存储服务器具有转发视频流功能，把从摄像机取到视频流分发给不同的客户端、矩阵进行解码显示/录像回放。
集中存储服务器具有简单的实时监看、实时录像、实时回放功能，同时可根据回放的图像质量任意调整每小时压缩存储量.本方案设计每天连续录像24小时，录30天，按每路每天最大峰值42G资源占用量计算,42G * 94路 * 30天/0.94≈123T，大概需要2T监控级硬盘62块。
6.3.3中心服务器数据中心采用了大型数据库技术，它将各种分散的设备信息融于一体,形成庞大的数据中心管理资源库；同时，数据中心支持多级级联、分散管理和配置，为实现用户大容量设备管理、多元化应用需求及快速查找和定位创造了先决条件；数据中心是平台应用中的核心部件。
在整个系统中部署一台中心服务器，负责管理集中存储服务器、矩阵服务器、客户端之间资源调配，服务器性能要求不高，但要稳定。
7系统功能7.1实时浏览远程实时图像浏览直观打开视频图像，可以通过多级电子地图中的各级地图,直观的对全辖监控点的分布位置、各个摄像机和探测器的的布置进行查看，并可以通过点击电子地图上的负责某个区域的摄像机图标可以查看该区域的监控图像。
系统支持矢量地图，可以方便的进行地图缩放,可以和GIS无缝集成.多画面预览组预览组轮巡切换。
预览组可以定制,可以设置1、4、9、16、30多画面预览组。
可实现开机即自动打开通道开始轮巡。
7.2PTZ控制远程控制可以对摄像机云台控制(上下左右,自动）,摄像头控制（光圈，变倍，聚焦），辅助开关控制（云台，雨刷)画面效果调节(亮度，对比度，色度，饱和度，音量)快球控制（预制位设置与调用、自动巡航)。
外围开关控制,可以与前端的控制设备联动使用，如灯光控制器/门禁控制/空调控制等，通过这些控制器就可以控制相应的电气设备。
7.3录像文件检索与回放远程/本地图像检索与回放可以对普通录像、移动侦测录像、报警录像和抓拍图片等录像资料根据时间、通道、本地、远程等检索条件进行检索、下载和回放。
并可以保存到监控中心的存储服务器上。
回放过程中可以进行播放、暂停、停止、快进、快退、抓图、录象文件剪辑等操作.还可多路同时回放，方便查看录像资料。
7.4设备自检智能巡检服务可以实时地对系统内所有前端设备进行主动巡检,（硬盘状态)上报异常消息.可以实时地对系统内的网络状况进行主动巡检，上报异常消息。
用户可以根据实际需要调整轮巡间隔时间参数，并可设置自动和手动询检。
及时发现系统中出现的问题，以文字、图形、图表等方式直观明了的显示系统状态，丰富的巡检项目，网络状态、设备状态、用户状态等，发现系统故障时可通过多种方式通知管理员，巡检日志功能,可以多种方式进行查询，报表功能，可生成多种系统运行报告,多线程同时检测，加快巡检速度.设备远程升级与维护对于网络中各项远程报警、视音频终端设备的维护，管理员不必到达设备现场,在远程就可监测设备运行状态,修改设备的各项参数，既提高了设备维护效率，又节省了人力与时间,也便于整个系统的管理,使整个监控系统的可靠性得到有力保障。
自动校时功能监控中心设置时间自动对时服务，当硬盘录像机连接到主控服务器时,会将本机的时间改到和主控服务器一样的时间。
确保监控录像资料时间参数的准确性,提高资料的可信度。
7.5事件管理联动显示功能控制中心可使用带有显卡双输出的PC机作分控端，配双显示器,即可实现电子地图与视频预览的双屏显示、操作、管理功能。
服务器提供了强大的电子地图功能。
