冷库配铝排计算之欧阳光明创编
铝排管制冷剂充注量计算
铝排管制冷剂充注量计算是制冷行业中非常重要的一项工作。
正确的充注量可以保证制冷设备的正常运行，同时也可以避免能源的浪费和污染的产生。
本文将详细介绍铝排管制冷剂充注量计算的相关知识。
一、什么是铝排管制冷剂充注量？铝排管制冷剂充注量指的是在制冷系统中加入适当的制冷剂以保证系统的正常运行。
铝排管制冷剂充注量的大小取决于制冷系统的容量和使用的制冷剂种类。
如果充注过多或过少的制冷剂都会对制冷系统的性能产生负面影响，因此必须确保充注量的准确性。
二、如何计算铝排管制冷剂充注量？1. 确定制冷系统的容量制冷系统的容量通常以千瓦或英吨为单位。
确定制冷系统的容量是计算铝排管制冷剂充注量的第一步。
制冷系统的容量可以通过测量设备的制冷量或查看设备的规格说明书来确定。
2. 确定制冷剂的种类和充注量制冷剂的种类和充注量也是计算铝排管制冷剂充注量的重要因素。
在制冷系统中使用的制冷剂种类通常有R22、R134a等，每种制冷剂的充注量都不同。
制冷剂的充注量通常以制冷系统的容量为基础进行计算。
3. 计算制冷剂的充注量在确定了制冷系统容量和制冷剂种类之后，就可以开始计算铝排管制冷剂的充注量了。
计算铝排管制冷剂充注量的公式如下：充注量 = 制冷系统容量 x 0.8 ÷制冷剂的容积效率其中，制冷剂的容积效率是指制冷剂在不同温度、压力下的单位体积制冷量。
4. 检查和调整充注量完成计算铝排管制冷剂充注量后，需要对制冷系统进行检查，并根据实际情况进行调整。
如果发现充注量过多或过少，应及时进行处理。
三、如何避免制冷剂的浪费和污染？1. 合理使用制冷剂制冷剂在使用过程中，如果被释放到大气中会导致环境污染和能源浪费，因此合理使用制冷剂非常重要。
要尽可能减少制冷剂的泄漏和浪费，同时也要选择环保性好的制冷剂。
2. 定期检查制冷系统定期检查制冷系统可以及时发现和修复制冷系统中的问题，减少制冷剂的泄漏和浪费。
3. 合理处理废弃制冷剂废弃制冷剂的处理应该遵循相关法律法规，选择合法的废弃处理机构进行处理。
2021年低温速冻冷藏冷库设计方案
低温速冻冷藏冷库设计方案发布时间：0929 11:03:23我公司提高的方案可实现制冷系统的完全自动运行，无需专人值守。
高品质的设备、专业的设计、完善的控制系统、精心的施工可满足用户对冷库性能和可靠性最苛刻的要求。
冷库选用了比泽尔半封闭螺杆系列压缩机、库宝高效冷风机、丹佛斯热力膨胀阀，它们的高性能和高品质能满足用户对可靠性的要求；整个制冷系统与电气控制系统的完美结合，将为用户提供满意的制冷效果；专业化的施工，保证系统内各个部件充分发挥性能；较低的能耗，大大节省了用户的使用费用；充足的备件供应和我公司专业、及时的售后服务解决了用户在使用中的后顾之忧。
一、设计依据：1、按照《冷库设计手册》、《冷库设计规范》GB50072；《制冷设备安装工程施工及验收规范》（GBJ6684）；《工业设备及管道绝热工程施工及验收规范》（GBJ12689）；《工业管道工程施工及验收规范》（GB5023597）；《现场设备工业管道焊接工程施工及验收规范》（GBJ23682）；《机械设备安装及验收规范》进行整个系统的设计施工。
2、工程所在地气象参数资料及建设单位要求。
二、室外设计气象参数（炉霍地区）：夏季室外计算干球温度：31.6℃夏季室外计算湿球温度：26.7℃室外相对湿度：80%室外平均风速：1.0m/s三、设计说明：冷间布局说明：用户提供1000平方米（含冷冻机房）的场地用于修建速冻库、中温冷藏库、高温排酸库。
我公司在由用户提供的建筑平面图，充分了解用户使用情况后，提出以下库间设计方案：该冷库为炉霍县牛羊肉联合加工厂配套设施，主要功能是为省内外各大超市提供精品分割冷鲜牦牛肉。
修建速冻能力为6T/天的速冻库三间，预留一间速冻库，中温冷藏库两间冷藏量分别为270T和480T，高温排酸库三间冷藏量分别为220T、220T、110T，考虑该冷库主要为市场配套以上量已能满足市场的需要。
该库群总共设置13个冷库，其中速冻库三间，预留速冻库一间，中温冷藏库两间，高温冷藏库三间，内容积4000立方米，总库容可达到800吨。
冷库配铝排计算
冷库配铝排简易计算方法1、50m3以下，高3米以下的：底面积的2－2.5倍。
2、50m3－100m3底面积的2倍。
3、100－300m3：底面积的1.8倍。
4、300－500m3：按每立方0.5m3计算。
5、500－1000m3：按每立方0.45m3计算。
6、1500－2000m3：按每立方0.4m3计算。
7、2000m3以上：按0.18－0.26m3/m3注：根据冷库用途、温度、热负荷大小，计算后调整。
铝排常用翅型：￠25×130二翅片每米0.29平方(带内齿）￠25×150二翅片每米0.33平方￠32×150二翅片每米0.34平方￠32三翅每米0.495平方搁架管：￠32 每米0.68平方￠25 每米0.65平方冷库所用的铝排管米和平米换算在制冷系统中，铝排蒸发器比钢管和冷风机要更加节能，并且使用寿命更长，因而受到更多人的青睐，那么，一个冷库所需要用的铝排的面积如何计算呢，如下：冷库铝排管1、铝排的面积，要按照翅型来计算，不同规格翅型的面积是不一样的，具体如下所示：铝排常用翅型：Φ25*130二翅片每米0.29平方（带内齿）Φ25*150二翅片每米0.33平方Φ32*150二翅片每米0.34平方Φ32三翅每米0.495平方2、翼片管与空气的换热能力K值约为8-10w/m2、℃也可采用简便方法计算，当冷藏库库温设定在-18℃时，可按半封闭压缩机的排气量乘以系数2得数即为应配铝排的蒸发面积平方米数，如5匹中低温压缩机排气量为18m3/h×2=36m2 此种配比时，蒸发温度与库内温度差约为10℃,节能效果相当理想。
蒸发面积配小时温度差会增大，压缩机的制冷量会减小，耗电量增加。
假设冷库耗冷量5kw，对于R22重力供液、自然对流、盘管式蒸发器，库温在-18℃左右时，其传热系数K=8.5w/m2℃，传热温差△T=10℃，所以需传热面积F=Q/K△T=5000/8.5×10=59m2又翅片管单位长度的传热面积=0.35m2实际我们选用翅片管168米。
石材幕墙节能计算介绍模板之欧阳光明创编
***外装饰工程石材幕墙节能计算欧阳光明（2021.03.07）设计：校对：审核：批准：***建筑装饰有限公司二〇一二年十一月二十三日目录1 计算引用的规范、标准及资料12 计算中采用的部分条件参数及规定12.1 计算所采纳的部分参数12.2 《居住建筑节能设计标准意见稿》的部分规定23 幕墙结构基本参数73.1 地区参数73.2 建筑参数73.3 单元参数84 幕墙保温计算84.1 设计依据84.2 围护结构的传热阻84.3 U值计算85 结露计算95.1 水(冰)表面的饱和水蒸汽压计算95.2 在空气相对湿度f下，空气的水蒸汽压计算95.3 空气的结露点温度计算95.4 围护结构内表面的计算温度95.5 结露性能评价10非透明幕墙结构热工设计计算书1 计算引用的规范、标准及资料《建筑幕墙》 GB/T21086-2007 《民用建筑热工设计规范》 GB50176-93《公共建筑节能设计标准》 GB50189-2005《严寒和寒冷地区居住建筑节能设计标准》 JGJ26-2010《夏热冬冷地区居住建筑节能设计标准》 JGJ134-2010《夏热冬暖地区居住建筑节能设计标准》 JGJ75-2003《居住建筑节能设计标准意见稿》 [建标2006-46号] 《建筑门窗玻璃幕墙热工计算规程》 JGJ/T151-2008 《建筑玻璃应用技术规程》 JGJ113-2009《玻璃幕墙光学性能》 GB/T18091-2000 《建筑玻璃可见光、透射比等以及有关窗玻璃参数的测定》GB/T2680-94《建筑节能工程施工质量验收规范》 GB50411-2007 《居住建筑节能检测标准》 JGJ/T132-2009 《公共建筑节能改造技术规范》 JGJ176-2009《公共建筑节能检测标准》 JGJ/T177-2009 《既有居住建筑节能改造技术规程》 JGJ129-2000《节能建筑评价标准》 GB/T50668-2011 《建筑幕墙工程技术规范》 DGJ08-56-20122 计算中采用的部分条件参数及规定2.1计算所采纳的部分参数按《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008采用(1)冬季标准计算条件应为：室内空气温度：Tin=20℃；室外空气温度：Tout=-20℃；室内对流换热系数：hc,in=3.6W/(m2·K)；室外对流换热系数：hc,out=16W/(m2·K)；室内平均辐射温度：Trm,in =Tin室外平均辐射温度：Trm,out =Tout太阳辐射照度：Is=300W/m2；(2)夏季标准计算条件应为：室内空气温度：Tin=25℃；室外空气温度：Tout=30℃；室内对流换热系数：hc,in=2.5W/(m2·K)；室外对流换热系数：hc,out=16W/(m2·K)；室内平均辐射温度：Trm,in =Tin室外平均辐射温度：Trm,out =Tout太阳辐射照度：I s =500W/m 2；(3)计算传热系数应采用冬季标准计算条件，并取I s =0W/m 2； (4)计算遮阳系数、太阳光总透射比应采用夏季标准计算条件； (5)结露性能计算的标准边界条件应为： 室内环境温度：20℃； 室内环境湿度：30%，60%；室外环境温度：0℃，-10℃，-20℃(6)框的太阳光总透射比g f 应采用下列边界条件： q in =α·I sα：框表面太阳辐射吸收系数； I s ：太阳辐射照度(W/m 2)；q in ：框吸收的太阳辐射热(W/m 2)；2.2 《居住建筑节能设计标准 意见稿》的部分规定(1)结构所在的建筑气候分区应该按下面表格取用。
冷库铝排管的基础常识及如何配置？（技术分享）
冷库铝排管的基础常识及如何配置？（技术分享）铝排管，主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库使用的蒸发器。
东立冷冻，铝排管进出液部分使用高频电阻焊接铜铝接头，铝管厚2mm无下差，耐压4.5Mpa。
铝排制冷量，K值≈10W/(m2·℃) [平均值] ，根据冷库设计规范，Q=K·A·Δt,实际配比过程中所取的温差Δt=10℃。
考虑到冷库结霜问题，一般低温库铝排管按照下限90W/M2来计算，防止结霜过后冷量不够。
高温库不结霜可按照上限140W/m2计算。
为此同样冷库(负荷相同情况下)，铝排管配置的蒸发面积小于钢排管。
另外，从铝材成本及先进压铸工艺等综合成本看，铝排管单位面积价格高于钢排管但是铝排管性能大大高于钢排管，总体性价比铝排管要优于钢排管。
铝排蒸发器的制冷量铝排管，主要用于10℃至-45℃冷库的制冷系统中，是各类食品冷冻、冷藏库使用的蒸发器。
东立冷冻，铝排管进出液部分使用高频电阻焊接铜铝接头，铝管厚2mm无下差，耐压4.5Mpa。
铝排制冷量，K值≈10W/(m2·℃) [平均值] ，根据冷库设计规范，Q=K·A·Δt,实际配比过程中所取的温差Δt=10℃。
考虑到冷库结霜问题，一般低温库铝排管按照下限90W/M2来计算，防止结霜过后冷量不够。
高温库不结霜可按照上限140W/m2计算。
铝排的配置计算设备负荷确定铝排换热面积冷却设备负荷的计算：可以参考相关冷库设计手册，进行详细计算。
公式如下Qq= Q1 + PQ2+ Q3+ Q4Qq ——冷间冷却设备负荷，W;Q1 ——维护结构传热量，W;Q2 ——货物热量，W;Q3 ——通风换气热流量，W;Q4 ——操作热流量，W;P——负荷系数。
冷却间、冻结间P取1.3，其它冷间取1.0;由以上公式代入已知技术参数，即可得出冷库冷却设备负荷值，即蒸发器需要提供的制冷量，大型冷库应严格按照以上计算过程。
冷库配铝排计算范文

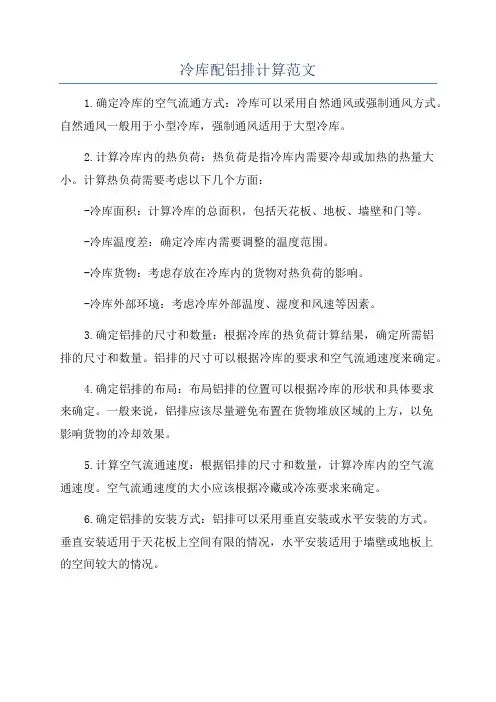

冷库配铝排计算范文
1.确定冷库的空气流通方式：冷库可以采用自然通风或强制通风方式。
自然通风一般用于小型冷库，强制通风适用于大型冷库。
2.计算冷库内的热负荷：热负荷是指冷库内需要冷却或加热的热量大小。
计算热负荷需要考虑以下几个方面：
-冷库面积：计算冷库的总面积，包括天花板、地板、墙壁和门等。
-冷库温度差：确定冷库内需要调整的温度范围。
-冷库货物：考虑存放在冷库内的货物对热负荷的影响。
-冷库外部环境：考虑冷库外部温度、湿度和风速等因素。
3.确定铝排的尺寸和数量：根据冷库的热负荷计算结果，确定所需铝
排的尺寸和数量。
铝排的尺寸可以根据冷库的要求和空气流通速度来确定。
4.确定铝排的布局：布局铝排的位置可以根据冷库的形状和具体要求
来确定。
一般来说，铝排应该尽量避免布置在货物堆放区域的上方，以免
影响货物的冷却效果。
5.计算空气流通速度：根据铝排的尺寸和数量，计算冷库内的空气流
通速度。
空气流通速度的大小应该根据冷藏或冷冻要求来确定。
6.确定铝排的安装方式：铝排可以采用垂直安装或水平安装的方式。
垂直安装适用于天花板上空间有限的情况，水平安装适用于墙壁或地板上
的空间较大的情况。
7.计算冷库的制冷能力：根据铝排的尺寸、空气流通速度和冷库的热负荷，计算冷库的制冷能力。
制冷能力应该满足冷库的温度要求和环境条件。
以上是冷库配铝排计算的基本步骤，每个步骤都有多个因素需要考虑和计算。
根据具体的冷库要求和条件，可以采取合适的计算方法和标准来确定铝排的尺寸、数量和布局，以实现冷库内部空气流动和热交换的最佳效果。
法兰、螺栓数据对应表之欧阳理创编
M16(8片)
M16(8片)
松套法兰
DN80
PN1.0Mpa
M16X65(8只)
M16X150(4只)
M16(8只)
M16(16片)
M16(16片)
松套法兰
DN100
PN1.0Mpa
M16X70(8只)
M16X160(4只)
M16(8只)
M16(16片)
M16(16片)
松套法兰
DN125
PN1.0Mpa
M16X70(8只)
M16X160(4只)
M16(8只)
M16(16片)
M16(16片)
松套法兰
DN150
PN1.0Mpa
M20X80(8只)
M20X190(4只)
M20(8只)
M20(16片)
M20(16片)
松套法兰
DN200
PN1.0Mpa
M20X80(8只)
M20X190(4只)
M24(40片)
松套法兰
DN50
PN1.6Mpa
M16X65(8只)
M16X140(无)
M16(无)
M16(8片)
M16(8片)
松套法兰
DN65
PN1.6Mpa
M16X65(8只)
M16X140(无)
M16(无)
M16(8片)
M16(8片)
松套法兰
DN80
PN1.6Mpa
M16X65(8只)
M16X150(4只)
M24(8只)
M24(24片)
M24(24片)
松套法兰
DN300
PN1.6Mpa
M24X100(16只)
铝排管制冷剂充注量计算
铝排管制冷剂充注量计算【实用版】目录一、引言二、铝排管制冷剂充注量的计算方法1.充注量的定义2.计算公式3.优化实验时间三、铝排管制冷系统的优点1.结构简单2.运转可靠四、结论正文一、引言制冷器具中制冷剂的充注量计算是一个重要环节，它直接影响到制冷系统的运行效果和性能。
在铝排管制冷系统中，制冷剂的充注量尤为关键。
本文旨在介绍铝排管制冷剂充注量的计算方法，以帮助优化实验时间，提高制冷系统的效率。
二、铝排管制冷剂充注量的计算方法1.充注量的定义制冷剂充注量是指在制冷系统中充入制冷剂的质量或体积。
在铝排管制冷系统中，制冷剂的充注量直接影响到制冷效果和系统性能。
2.计算公式铝排管制冷剂充注量的计算公式如下：充注量 = 制冷量 / (制冷剂的比热容×制冷剂的质量流量)其中，制冷量为所需制冷的能量，单位为瓦特（W）；制冷剂的比热容为制冷剂单位质量的物质在温度变化时所吸收或释放的热量，单位为焦耳/（千克·开尔文）（J/kg·K）；制冷剂的质量流量为制冷剂在单位时间内通过制冷系统的质量，单位为千克/小时（kg/h）。
3.优化实验时间采用上述计算公式，可以减少充注量优化实验时间，已成功运用于新产品开发。
通过计算，可以在实验过程中找到最佳的制冷剂充注量，从而提高制冷系统的性能，降低能耗。
三、铝排管制冷系统的优点1.结构简单铝排管制冷系统采用毛细管进行节流，结构简单，易于安装和维护。
此外，铝排管具有较高的热传导效率，能够有效地传递热量，提高制冷效率。
2.运转可靠铝排管制冷系统具有稳定的制冷性能，且在运行过程中不易出现故障，因此具有较高的运行可靠性。
四、结论铝排管制冷剂充注量的计算方法有助于优化实验时间，提高制冷系统的性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷库配铝排简易计算方法
欧阳光明（2021.03.07）
1、50m3以下，高3米以下的：底面积的2－2.5倍。
2、50m3－100m3底面积的2倍。
3、100－300m3：底面积的1.8倍。
4、300－500m3：按每立方0.5m3计算。
5、500－1000m3：按每立方0.45m3计算。
6、1500－2000m3：按每立方0.4m3计算。
7、2000m3以上：按0.18－0.26m3/m3
注：根据冷库用途、温度、热负荷大小，计算后调整。
铝排常用翅型：
￠25×130二翅片每米0.29平方 (带内齿）
￠25×150二翅片每米0.33平方
￠32×150二翅片每米0.34平方
￠32三翅每米0.495平方
搁架管：
￠32每米0.68平方
￠25每米0.65平方
冷库所用的铝排管米和平米换算
在制冷系统中，铝排蒸发器比钢管和冷风机要更加节能，并且使用寿命更长，因而受到更多人的青睐，那么，一个冷库所需要用的铝排的面积如何计算呢，如下：
冷库铝排管
1、铝排的面积，要按照翅型来计算，不同规格翅型的面积是不一样的，具体如下所示：
铝排常用翅型：
Φ25*130二翅片每米0.29平方（带内齿）
Φ25*150二翅片每米0.33平方
Φ32*150二翅片每米0.34平方
Φ32三翅每米0.495平方
2、翼片管与空气的换热能力K值约为8-10w/m2、℃也可采用简便方法计算，当冷藏库库温设定在-18℃时，可按半封闭压缩机的排气量乘以系数2得数即为应配铝排的蒸发面积平方米数，如5匹中低温压缩机排气量为18m3/h×2=36m2 此种配比时，蒸发温度与库内温度差约为10℃,节能效果相当理想。
蒸发面积配小时温度差会增大，压缩机的制冷量会减小，耗电量增加。
假设冷库耗冷量5kw，对于R22重力供液、自然对流、盘管式蒸发器，库温在-18℃左右时，其传热系数K=8.5w/m2℃，传热温差△T=10℃，所以需传热面积F=Q/K△T=5000/8.5×10=59m2又翅片管单位长度的传热面积=0.35m2实际我们选用翅片管168米。
按照铝排的翅片等型式对照出每米长度的面积X200米=总面积。
得出了铝排传热的总面积和冷库需要的库温，再对照蓝色表格中压缩
机的排气量即可。
或者根据库房的容积计算出所需铝排的传热面积。
