臭氧老化试验箱的基本知识.docx

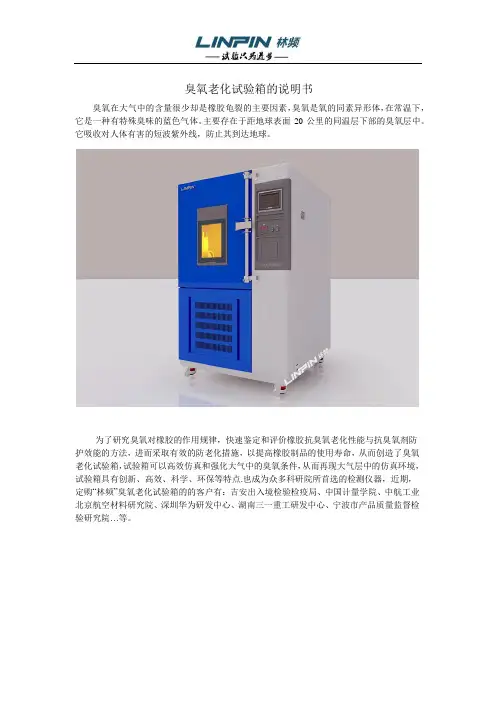

臭氧老化试验箱的说明书
臭氧老化试验箱的说明书
臭氧在大气中的含量很少却是橡胶龟裂的主要因素，臭氧是氧的同素异形体，在常温下，它是一种有特殊臭味的蓝色气体。
主要存在于距地球表面20 公里的同温层下部的臭氧层中。
它吸收对人体有害的短波紫外线，防止其到达地球。
为了研究臭氧对橡胶的作用规律，快速鉴定和评价橡胶抗臭氧老化性能与抗臭氧剂防护效能的方法，进而采取有效的防老化措施，以提高橡胶制品的使用寿命，从而创造了臭氧老化试验箱，试验箱可以高效仿真和强化大气中的臭氧条件，从而再现大气层中的仿真环境，试验箱具有创新、高效、科学、环保等特点.也成为众多科研院所首选的检测仪器，近期，定购“林频”臭氧老化试验箱的的客户有：吉安出入境检验检疫局、中国计量学院、中航工业北京航空材料研究院、深圳华为研发中心、湖南三一重工研发中心、宁波市产品质量监督检验研究院…等。
臭氧老化试验箱的基本学问第三章 老化试验箱常见问题解决方法
臭氧老化试验箱的基本学问第三章老化试验箱常见问题解决方法从以上论述，可以得到结论：1、为保证杀菌效果，必需保证水中臭氧的确定浓度与处理时间。
2、为保证水中臭氧的确定浓度就需保证：a．臭氧源的浓度。
b．确定的气温。
c．水温不能过高。
d．投入水中臭氧气的比表面积尽量大，使臭氧与水的接触机会更多。
依据国内外应用阅历一般水质的饮用水消毒处理参数推举为：水溶臭氧浓度O.4mg/L，接触时间为4分钟，即CT值为1.6、臭氧投加量1—2mg／L，水温在25摄氏度以下。
前苏联标准规定饮用水中臭氧浓度不低于O.3mg/L。
我国瓶装水行业推举灌装时瓶内水臭氧浓度0.3mg/L.二、目前常用的三种接触装置与其效果前节已提到接触装置的根本目的是保证臭氧在水中有尽量大的溶解度，为此，就需使臭氧气与水的接触面尽量大，有充分的接触时间，因而对接触装置的基本要求是：1、能保证zui优化的臭氧吸取效果。
2、接触装置工作时，工艺参数掌控简单，工作稳定，安全性好。
3、能耗（搅拌或输送水、气所需动力）zui低。
4、zui小的体积下有zui大的生产本领。
5、结构简单，用料便宜，制造与维护和修理成本低。
一般常用的接触装置有三种：鼓泡塔或池：水射器（文丘里管）与固定螺旋混合器（单用或合用）：搅拌器或螺旋泵：也有两种以上串联使用的，简介如下：l、鼓泡法：大型水处理用鼓泡池，小型水处理则常用鼓泡塔，它要求鼓泡器有小（几个微米到几十微米孔径）的孔径以加添臭氧的比表面积，而且要求孔径布气均匀，以使水、气全面接触，尤其是在鼓泡池中用多个布气器时，同时一般要求从水面到布气器表面，水深不小于4—5m，以利于气、水充分接触。
它的优点是：操作便利，可以很简单更改运行参数而不影响投加效果和工作的稳定，动力消耗少，鼓泡塔结构简单，维护和修理便利。
但其体积过于巨大，池式占地面积大，塔式要求较高厂房成本较高。
2、水射器（文丘里管）是利用高速水流在变径管道中流动造成的负压区吸入臭氧气，并形成湍流起到混合效果。

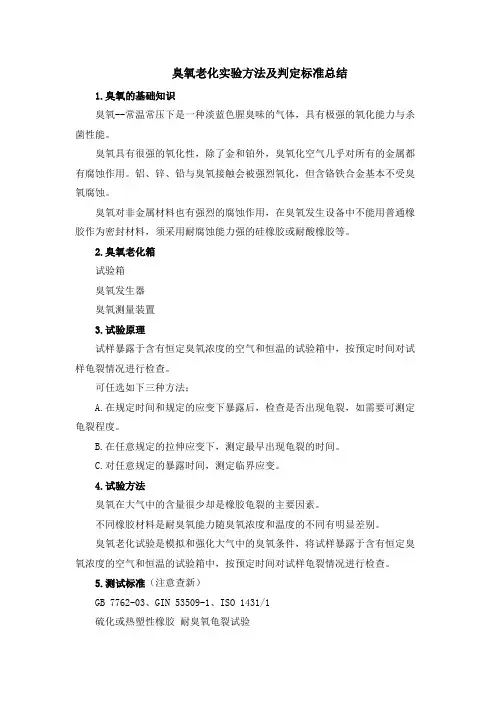

臭氧老化实验方法及判定标准总结
臭氧老化实验方法及判定标准总结1.臭氧的基础知识臭氧--常温常压下是一种淡蓝色腥臭味的气体，具有极强的氧化能力与杀菌性能。
臭氧具有很强的氧化性，除了金和铂外，臭氧化空气几乎对所有的金属都有腐蚀作用。
铝、锌、铅与臭氧接触会被强烈氧化，但含铬铁合金基本不受臭氧腐蚀。
臭氧对非金属材料也有强烈的腐蚀作用，在臭氧发生设备中不能用普通橡胶作为密封材料，须采用耐腐蚀能力强的硅橡胶或耐酸橡胶等。
2.臭氧老化箱试验箱臭氧发生器臭氧测量装置3.试验原理试样暴露于含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样龟裂情况进行检查。
可任选如下三种方法；A.在规定时间和规定的应变下暴露后，检查是否出现龟裂，如需要可测定龟裂程度。
B.在任意规定的拉伸应变下，测定最早出现龟裂的时间。
C.对任意规定的暴露时间，测定临界应变。
4.试验方法臭氧在大气中的含量很少却是橡胶龟裂的主要因素。
不同橡胶材料是耐臭氧能力随臭氧浓度和温度的不同有明显差别。
臭氧老化试验是模拟和强化大气中的臭氧条件，将试样暴露于含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样龟裂情况进行检查。
5.测试标准（注意查新）GB 7762-03、GIN 53509-1、ISO 1431/1硫化或热塑性橡胶耐臭氧龟裂试验6.测试标准VW 2.8.1 橡胶材料要求和试验7.测试标准QC/T 17-1992 汽车零部件耐候性试验8.结果判定A 以无龟裂或出现龟裂报告测试结果。
若有龟裂，需判定龟裂程度，可用出现的裂纹说明龟裂情况或拍照龟裂试样来说明。
B 以无龟裂或出现龟裂报告测试结果。
若有龟裂，需判定龟裂程度，可用出现的裂纹说明龟裂情况或拍照龟裂试样来说明。
C 确定在规定暴露时间后，不出现龟裂的最大应变和出现龟裂的最小应变的临界应变范围。
耐臭氧老化试验箱安全操作及保养规程
耐臭氧老化试验箱安全操作及保养规程前言耐臭氧老化试验箱是一种常用的实验设备，其主要作用是对材料进行耐油、耐氧化、耐臭氧等方面的测试。
由于其特殊的功能，试验箱在实验室中的地位显得十分重要。
然而在使用过程中，如不注意安全操作及适时对试验箱进行保养，对设备造成的损害与使用者的危险都是难以预料的。
因此，在进行实验之前，必须深入了解耐臭氧老化试验箱的安全操作规程及保养规程。
安全操作规程一、操作前的准备在进行耐臭氧老化试验箱的操作前，我们必须对设备进行仔细的检查和准备：1.检查试验箱内部是否有人或实验样品，如有必须先清空。
2.检查试验箱的空气循环系统是否正常运转，防止由于空气流通不畅而引发的短路和爆炸等事故。
3.检查温度控制系统、时间控制系统、湿度控制系统是否正常工作，确认仪器各项参数是否符合实验要求。
二、操作中的注意事项1.工作人员必须经过仪器的使用培训，熟悉仪器的结构、原理与操作方法，确保能够熟练、准确地操作仪器。
2.所有操作人员必须穿戴适宜的实验服，戴手套和护目镜，以防操作时产生危险物质的污染。
3.禁止在试验箱内进行任何形式的焊接、打磨和清洗等操作，以免释放出有害物质引起爆炸或污染。
4.禁止非相关人员在试验箱附近逗留和观看，并注意对试验箱周围的环境保持高度清洁。
5.当试验项目结束时，必须按要求依次关闭控制开关。
确认试验箱内部压力、温度、湿度等参数已回到正常状态后，方可停止操作。
三、紧急处理1.如出现任何异常情况，应立即停止仪器运行，切勿强行操作。
比如，温度过高或过低、湿度过高或过低、压力异常、气味刺鼻、噪音过大等。
2.在确定突发情况是非人为因素造成后，应及时将试验箱通电断电，以防事态扩大。
3.遇到其它复杂问题时，要及时联系相关技术人员或设备生产厂家寻求帮助。
保养规程一、日常保养1.常规巡检：操作人员应当定期检查和保养设备，以确保设备的正常工作状态。
2.设备清洁：定期对试验箱进行清洁和消毒，以防设备内出现污垢和细菌，对设备产生影响。
臭氧老化试验箱知识问答
臭氧老化试验箱知识问答
客户：我们是做橡胶产品的，需要做龟裂测试，有这样子的设备吗？
环仪仪器：有的，做这类试验的设备是“臭氧老化试验箱”
客户：可以满足ISO1431/2-1982《硫化橡胶-耐臭氧龟裂-第2部分：动态应变试验》
环仪仪器：可以，并且满足GB/T528、GB/T2941、GB/T7762等标准
客户：您公司叫什么名字
环仪仪器：东莞市环仪仪器科技有限公司
客户：我如果在你们公司做的话，我有一些特殊的要求你们公司可以满足吗？环仪仪器：可以的，我们环仪经营十多年以来一直可以根据你们客户的要求来进行定制，或者给你们推荐适合你们的机型。
客户：臭氧老化试验箱的浓度是多少？
环仪仪器：臭氧浓度为0~1000pphm（设定为直读）
客户：那你们这个交货要多久？
环仪仪器：客户下单后除了现货之外，我们的机器通常的都是三十天交货。
东莞环仪仪器科技有限公司臭氧老化试验箱参考文献。

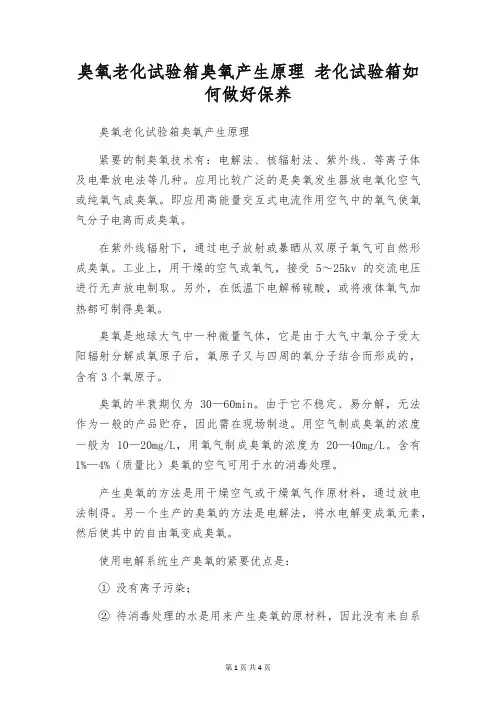

臭氧老化试验箱臭氧产生原理 老化试验箱如何做好保养
臭氧老化试验箱臭氧产生原理老化试验箱如何做好保养臭氧老化试验箱臭氧产生原理紧要的制臭氧技术有：电解法、核辐射法、紫外线、等离子体及电晕放电法等几种。
应用比较广泛的是臭氧发生器放电氧化空气或纯氧气成臭氧。
即应用高能量交互式电流作用空气中的氧气使氧气分子电离而成臭氧。
在紫外线辐射下，通过电子放射或暴晒从双原子氧气可自然形成臭氧。
工业上，用干燥的空气或氧气，接受5～25kv的交流电压进行无声放电制取。
另外，在低温下电解稀硫酸，或将液体氧气加热都可制得臭氧。
臭氧是地球大气中一种微量气体，它是由于大气中氧分子受太阳辐射分解成氧原子后，氧原子又与四周的氧分子结合而形成的，含有3个氧原子。
臭氧的半衰期仅为30—60min。
由于它不稳定、易分解，无法作为一般的产品贮存，因此需在现场制造。
用空气制成臭氧的浓度一般为10—20mg/L，用氧气制成臭氧的浓度为20—40mg/L。
含有1%—4%（质量比）臭氧的空气可用于水的消毒处理。
产生臭氧的方法是用干燥空气或干燥氧气作原材料，通过放电法制得。
另一个生产的臭氧的方法是电解法，将水电解变成氧元素，然后使其中的自由氧变成臭氧。
使用电解系统生产臭氧的紧要优点是：① 没有离子污染；② 待消毒处理的水是用来产生臭氧的原材料，因此没有来自系统外部的其他污染；③ 臭氧在处理过程中一生成就被溶解，即可以用较少的设备进行臭氧处理。
若在加压条件下，可生产出较高浓度的臭氧。
专业生产臭氧老化试验箱及其他环境试验设备，欢迎新老客户。
臭氧老化试验箱可用于橡胶类制品如硫化橡胶，热塑性橡胶，电缆绝缘护套等产品，在静态拉伸变形下，暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样进行检测，从试样表面发生的龟裂或其它性能的变化程度，以评定橡胶的耐臭氧老化性能。
平常在试验操作过程中我们要注意以下几点：1、电源应在供电线路中装有超负荷的保险丝装置，供此箱特种，以确保设备有良好接地装置，这样既保证了试验人员的安全，也确保了设备是使用寿命。
臭氧老化试验箱安全操作规程
臭氧老化试验箱安全操作规程臭氧老化试验箱是一种常见的材料耐候性测试设备。
在进行试验前，需要保证操作人员的安全。
下面是臭氧老化试验箱安全操作规程，共计，供参考。
一、前言臭氧老化试验箱是一种常见的材料耐候性测试设备。
在使用臭氧老化试验箱进行试验时需要特别重视操作人员的安全，遵守使用规程，遵守相关的安全操作规定。
本文将对臭氧老化试验箱进行安全操作规定的详细介绍。
二、试验箱的相关安全操作规定1.试验箱的安全操作规定（1）用电前检查使用臭氧老化试验箱前需检查工作室内的设备是否有损坏。
检查电气接线、插头、插座，是否有痕迹、腐蚀、松动或其他损坏的情况。
当发现故障时，必须停止试验箱的待机或试验，及时通知有关人员进行维修或更换。
（2）开关箱门操作注意掌握正确的开箱门和关箱门的操作方法。
打开和关闭的力度不能过大，以避免机械损坏和人身伤害。
（3）试样的操作将试样放在样品架上时，注意平放，并将样品架安装在试验箱内。
放置样品时，不能过多过少，应严格按照试验要求进行操作。
（4）调整试验时间进行试验，根据所测材料的性能特点选取需要的时间范围，严格按照试验时间要求进行操作。
（5）关机操作试验结束后要及时关机，注意冷却后才能关闭电源总开关。
（6）注意观察在密闭环境中使用臭氧浓度极高，需要严格注意观察氧气含量是否达标，及时通风换气。
同时注意观察仪器运行是否正常，如仪器有异常（如烟雾、异味、低温等），应立即关机并安排人员检查。
2.具体使用方法（1）开机接好电源，打开电源开关，启动仪器。
（2）设置参数通过前面板的按键控制以及显示屏对试验参数进行设定，根据要测试的物品不同设定相应的参数，比如时间、温度、湿度、氧浓度等。
（3）放置试样将需要测试的试样放置在预先准备好的试样架上，并将样品架插入试验箱内，注意不要让试样堆积太高并且不要碰到试验箱内壁。
（4）开始试验开始试验前，一定要检查试样架及试样是否安置正确。
启动试验后，若需调整参数时，需要前面板、显示屏及按钮进行参数调整。
臭氧老化试验箱设备安全操作规程
臭氧老化试验箱设备安全操作规程一、前言臭氧老化试验箱是一种常见的检测设备，广泛用于各种材料的老化测试，尤其是橡胶、塑料及其它高分子材料的抗氧化性能测试。
本文档主要介绍臭氧老化试验箱设备的安全操作规程，旨在帮助使用者规范操作，提高使用安全。
二、设备说明臭氧老化试验箱是一种用臭氧气体模拟自然环境中的紫外线、高温、湿热等因素对材料的老化影响的设备。
其主要部件包括试验箱体、臭氧发生器、温度控制系统、空气处理系统、倒计时控制系统等。
试验箱内部采用不锈钢材料制作，具有良好的耐腐蚀性能。
臭氧发生器通过特定的反应式产生臭氧气体，进而模拟自然环境中的老化影响。
温度控制系统可控制试验箱内的温度，从而确保试验条件的恒定。
空气处理系统则用于去除试验箱内水分、杂质等有害气体，并保持箱内空气的流通性能。
倒计时控制系统则用于设定老化时间。
三、安全操作规程1. 预先准备在使用臭氧老化试验箱之前，需要对设备进行检查和预先准备，具体包括：•检查试验箱及各组件是否处于正常工作状态；•检查试验装置是否有个人或其他障碍物；•检查试验箱内是否清洁，无异味。
2. 操作步骤使用臭氧老化试验箱时需要遵循以下操作规程：(1) 打开臭氧发生器将臭氧发生器连接至试验箱，按照说明书将臭氧发生器打开。
在发生器上，指示灯亮起后，表示臭氧开始发生。
此时应检查是否有气味漏出。
(2) 设置试验条件根据实验要求，设定试验箱内温度、湿度、臭氧浓度等试验条件，并按照要求进行调整。
(3) 放置试样将需要进行老化试验的样品放置在试验箱内，注意排列整齐，并确保样品与臭氧发生器之间有足够的距离和通风。
(4) 启动试验启动试验，让试验箱内的老化条件按照之前设定的实验条件进行运行。
同时，在试验开始前，应将倒计时控制系统设置好老化时间，并确保实验结束后及时停止试验，避免试件过度老化。
(5) 实验结束实验结束后，首先关闭臭氧发生器，并将试样取出。
然后关闭试验箱内的各个系统，并彻底清洁试验器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臭氧老化试验箱的基本知识第二章
一、水溶臭氧浓度与保持时间是杀菌的必要条件
军事医学科学院军队卫生研究所马义伦教授等经过对炭疽杆菌，枯草杆菌黑色变种进行臭
氧处理试验，总结出杀菌动力学经验公式：dN／ dt=-KNtMCN其中：N：菌数t：时间C：水中臭氧浓度m、 n 是 t 与 c 的指数 K ：效率常数，也可表示细菌抗力。
由以上公式可以看出单位时间的灭菌量是与水中臭氧浓度及处理时间的若十次疗成止比，
可见 K 与 N 在不变动的情况下要达到杀菌的目的，必须保证臭氧在水中浓度与一定的接触
时间。
二、保证水中臭氧浓度的必要性
要保证臭氧在水中的浓度需要很多条件，大致有水温、气压、气液的相对运动速度、臭氧气作用在液体表面的分压、臭氧气的表面积、水的粘度、密度、表面张力等，其中有些因素，如水温、气压、臭氧气作用在液体表面的分压至关重要。
也有的，如水的密度、粘滞度、表
面张力等，在某一具体条件下是不变的，就可以不予考虑，现将其中关系简单介绍如下：气液两相间的传质强度取决于分子与湍流的扩散速度，可以用一般传质公式表示：
u=dG ／ dt=KF ·△ C
其中： u：传质速度，可用在t 时间内从气相传入液相的臭氧量G 确定，即dG ／ dt。
K ：传质系数， F：气相与液相的接触表面积，△ C 传质过程中的动力，可用臭氧在实际情况下
与平衡时的浓度差决定（即水中臭氧浓度与臭氧源中臭氧浓度差别越大，传质速度越大）。
就要尽量加大臭氧与水的分析一般传质方程式可以知道，首先要使臭氧尽多地溶入水中，接
触表面积 F，而这是接触装置决定的。
其次，△ C 说明臭氧发生器的浓度越高，越有利于水对臭氧的吸收·
第三，传质系数K 则与多种因素有关，K （总传质系数）为气相传质系数K 气与液相传质系数 K 液之和，而臭氧属于低溶解度气体，K 气可忽略不计．而根据亨利一道尔顿定律，
K液是多种物理参数的复合函数。
K 液 =f （T ， P， u， w， p，ó）
其中臭氧溶解量与气体压力P 成正比而与水温T 成反比。
随着两相相对线速度的增大，气液两相接触表面积 F 及其更新速度也增大，但每个气泡
与液体接触的时间会减小，因此从综合效果来看，气体-液体的相对线速度应维持在一个范
围内较好。
液体的粘滞度u，密度 p 及气液间介面表面张力。
的提高可使相间表面更新速度降低，并
相应使 K 液减小，所以Km 与 u， p， o 成反比，对于各种饮用水，此项可忽略不计。
在应用中，我们应关注温度、气压两个参数，而在设计接触装置时则应注意到水流、气流的相对速度，尤其是其中的温度，因为温度高了不但使水对臭氧的吸收效果下降，而且臭氧本身会因温度过高而分解。
国内就曾发生过试图用臭氧处理70·℃的水温而没有取得任何
效果的例证。
