isight与 proe 和ansys集成的多学科优化案例介绍
isight参数优化理论和实例详解
前言●Isight 5.5简介笔者自2000年开始接触并采用Isight软件开展多学科设计优化工作，经过12年的发展，我们欣喜地看到优化技术已经深深扎根到众多行业，帮助越来越多的中国企业提高产品性能和品质、降低成本和能耗，取得了可观的经济效益和社会效益。
作为工程优化技术的优秀代表，Isight 5.5软件由法国Dassault/Simulia公司出品，能够帮助设计人员、仿真人员完成从简单的零部件参数分析到复杂系统多学科设计优化（MDO, Multi-Disciplinary Design Optimization）工作。
Isight将四大数学算法（试验设计、近似建模、探索优化和质量设计）融为有机整体，能够让计算机自动化、智能化地驱动数字样机的设计过程，更快、更好、更省地实现产品设计。
毫无疑问，以Isight为代表的优化技术必将为中国经济从“中国制造”到“中国创造”的转型做出应有的贡献！●本书指南Isight功能强大，内容丰富。
本书力求通过循序渐进，图文并茂的方式使读者能以最快的速度理解和掌握基本概念和操作方法，同时提高工程应用的实践水平。
全书共分十五章，第1章至第7章为入门篇，介绍Isight的界面、集成、试验设计、数值和全局优化算法；第8章至第13章为提高篇，全面介绍近似建模、组合优化策略、多目标优化、蒙特卡洛模拟、田口稳健设计和6Sigma品质设计方法DFSS（Design For 6Sigma）的相关知识。
本书约定在本书中，【AA】表示菜单、按钮、文本框、对话框。
如果没有特殊说明，则“单击”都表示用鼠标左键单击，“双击”表示用鼠标左键双击。
在本书中，有许多“提示”和“试一试”，用于强调重点和给予读者练习的机会，用户最好详细阅读并亲身实践。
本书内容循序渐进，图文并茂，实用性强。
适合于企业和院校从事产品设计、仿真分析和优化的读者使用。
在本书出版过程中，得到了Isight发明人唐兆成（Siu Tong）博士、Dassault/Simulia （中国）公司负责人白锐、陈明伟先生的大力支持，工程师张伟、李保国、崔杏圆、杨浩强、周培筠、侯英华、庞宝强、胡月圆、邹波等参与撰写，李鸽、杨新龙也为本书提供了宝贵的建议和意见，在此向所有关心和支持本书出版的人士表示感谢。
集成、基于近似模型优化ProE_Ansys_iSIGHT_Brace_Opt
轴承座优化问题
赖宇阳 (Max Lai) ylai@
赛特达科技有限公司
内容
轴承座优化设计
iSIGHT使用四部曲：
z z 控制流、数据流集成 控制流、数据流集成
载荷
气动
压力 位移控制信号 变形 应力
结构
控制
力矩
31
Demo: GM的MDO系统方案
学 科 模 型
弹性结构分析 碰撞性能 气动性能 人体工程学 悬挂系统 燃料经济性 其他分 析
共享 参数 特征 表达
敏 感 性 分 析
共享 学 结果 数据
科 分 析
多 学 科 设 计 优 化
32
第2步： 用iSIGHT“构造探索方案”
7
建立仿真流程
_ProE_non_GUI_Brace.txt
读几何建模指令流和参数
ansys_brace_SOLUTION.lgw
读结构分析指令流
proe2001.bat
brace_asm_asm.igs
ansys70.exe
写Volume
写SEQMAX
mass.out
ansys_brace_result.out
9 9 iSIGHT iSIGHT集成 集成Pro/E, Pro/E, Ansys Ansys 9 9 直接命令行方式 直接命令行方式 9 9 GUI GUI驱动方式 驱动方式 （略） （略）
z z 问题定义 问题定义& &方案选择 方案选择
9 9 MMFD MMFD优化算法 优化算法 9 9 试验设计 试验设计 9 9 基于近似模型的优化 基于近似模型的优化
ISIGHT工程优化案例分析
iSIGHT工程优化实例分前言随着设备向大型化、高速化等方向的发展，我们的工业设备（如高速列出、战斗机等）的复杂程度已远超乎平常人的想象，装备设计不单要用到大量的人力，甚至已牵涉到了数十门学科。
例如，高速车辆设计就涉及通信、控制、计算机、电子、电气、液压、多体动力学、空气动力学、结构力学、接触力学、疲劳、可靠性、维修性、保障性、安全性、测试性等若干学科。
随着时代的进步，如今每个学科领域都形成了自己特有研究方法与发展思路，因此在设计中如何增加各学科间的沟通与联系，形成一个统一各学科的综合设计方法（或平台），成为工程和学术界所关注的重点。
多年来，国外已在该领域做了许多著有成效的研究工作，并开始了多学科优化设计方面的研究。
就国外的研究现状而言，目前已经实现了部分学科的综合优化设计，并开发出了如iSIGHT、Optimus等多学科商业优化软件。
iSIGHT是一个通过软件协同驱动产品设计优化的多学科优化平台，它可以将数字技术、推理技术和设计搜索技术有效融合，并把大量需要人工完成的工作由软件实现自动化处理。
iSIGHT软件可以集成仿真代码并提供智能设计支持，对多个设计方案进行评估和研究，从而大大缩短了产品的设计周期，显著地提高了产品质量和可靠性。
目前市面上还没有关于iSIGHT的指导书籍，而查阅软件自带的英文帮助文档，对许多国内用户而言尚有一定的难度。
基于以上现状，作者根据利用iSIGHT做工程项目的经验编写了这本《iSIGHT工程优化实例》。
本书分为优化基础、工程实例和答疑解惑三个部分，其中工程实例中给出了涉及铁路、航空方面多个工程案例，以真实的工程背景使作者在最短的时间内掌握这款优化的软件。
本书在编写的过程中，从互联网上引用了部分资料，在此对原作者表示衷心地感谢！我要真诚地感谢大连交通大学（原大连铁道学院）和王生武教授，是他们给了我学习、接触和使用iSIGHT软件机会！仅以本书献给所有关心我的人！赵怀瑞2007年08月于西南交通大学目录第一章认识iSIGHT (1)1.1 iSIGHT软件简介 (1)1.2 iSIGHT工作原理简介 (5)1.3 iSIGHT结构层次 (6)第二章结构优化设计理论基础 (8)2.1 优化设计与数值分析的关系 (8)2.2 优化设计基本概念 (8)2.3 优化模型分类 (10)2.4 常用优化算法 (11)2.5大型结构优化策略与方法 (25)第三章iSIGHT软件界面与菜单介绍 (31)3.1 iSIGHT软件的启动 (31)3. 2 iSIGHT软件图形界面总论 (31)3.3 任务管理界面 (35)3.4 过程集成界面 (42)3.5 文件分析界面 (45)3.6 过程监控界面 (49)3.4 多学一招—C语言的格式化输入/输出 (52)第四章iSIGHT优化入门 (54)4.1 iSIGHT优化基本问题 (54)4.2 iSIGHT集成优化的一般步骤 (54)4.3 iSIGHT优化入门—水杯优化 (55)第五章模压强化工艺优化 (85)5.1 工程背景与概述 (85)5.2 优化问题描述 (85)5.3 集成软件的选择 (86)5.4有限元计算模型介绍 (86)5.5 模压强化优化模型 (87)5.8 iSIGHT集成优化 (90)5.9优化结果及其分析 (97)5.10 工程优化点评与提高 (98)第六章单梁起重机结构优化设计 (99)6.1 工程与概述 (99)6.2 优化问题描述 (99)6.3 集成软件的选择 (100)6.4起重机主梁校核有限元计算模型介绍 (101)6.5 主梁优化模型 (101)6.8 iSIGHT集成优化 (103)6.9优化结果及其分析 (108)6.10 工程优化点评与提高 (109)6.11 多学一招—ANSYS中结果输出方法 (109)第七章涡轮增压器压气机叶片优化设................................................... 错误!未定义书签。
isight多学科优化软件
* 以螺旋桨设计为例：
设计变量：
例子：传统设计流程
参数文件
1. 2. 3.
螺距 拱度分布 侧斜纵倾分布
Matlab UG
CAD文件
型线数据文件
Gambit Fluent
仿真结果文件 达到设计目标和满足约束： 1. 2. 3. 最大化：效率 最优化：压/ 吸力面压力 分布 推力系数＝常数
性能指标： 1. 2. 3. 效率 压/ 吸力面压力分布 推力系数
型线数据文件
流体模型文件
设计流程自动化, 缩短设计迭代的周期 计算机辅助的现代设计方法, 辅助经验设计 星云智熵科技（北京）股份有限公司@2014
iSIGHT主要工作
• •
集成及过程自动化 设计方案寻优
星云智熵科技（北京）股份有限公司@2014
集成的软件概览(不完全统计)
结构、材料
SPICE Maxwell 2D/3D Speed Saber Designer FLUX2D/3D IDEAS-ESC Mentor Cadence Ansoft. HFSS …
FLUENT CFX TASCflow Flotherm STREAM STAR-CD …
HYSYS Aspen AMESim gPROMS chemkin …
优化方法 优化方法 近似模型
CAE CAE
有效准确的近似建模方法：
（1~4）阶响应面模型（RSM方法） 径向基神经网络模型（RBF方法）
星云智熵科技（北京）股份有限公司@2014
质量工程方法概览
在设计中考虑随机输入变量 分析并改进设计质量
可靠性： 处于安全约束内的概率
稳健性：性能随不确定因素的波动水平
基于iSIGHT的多学科设计优化技术研究与应用
基于iS IGHT 的多学科设计优化技术研究与应用泰山石膏股份有限公司 任 利 山东农业大学机械与电子工程学院 邵园园临沂师范学院工程学院 韩 虎 摘 要:阐述了多学科设计优化技术,在iSI GHT 、Pr o /E 和Ansys 软件集成环境下,对轴承座进行多学科设计优化。
并对在单学科设计优化和多学科设计优化的环境下得到的优化结果进行了比较,得出了多学科设计优化结果更加有效地达到了优化目标的结论。
关键词:多学科设计优化;iSI GHT;软件集成Abstract:The technol ogy of multidisci p linary design op ti m izati on is elaborated 1Bearing bl ock multidisci p linary de 2sign op ti m izati on is conducted under the integrated envir on ment of iSI GHT,Pr o /E and Ansys,and the op ti m izati on result is better than that fr om single -disci p linary design op ti m izati on 1Keywords:multidisci p linary design op ti m izati on;iSI GHT;s oft w are integrati on1 多学科设计优化技术多学科设计优化(Multidisci p linary Design Op 2ti m izati on -MDO )是当前国际上飞行器设计研究中一个最新、最活跃的领域。
按照Jar osla w Sobieszczanski -Sobieski 的看法[1],MDO 是用于进行系统设计的方法,这种系统包括多个相互耦合的学科,设计师可以在这些学科上显著地影响系统的性能。

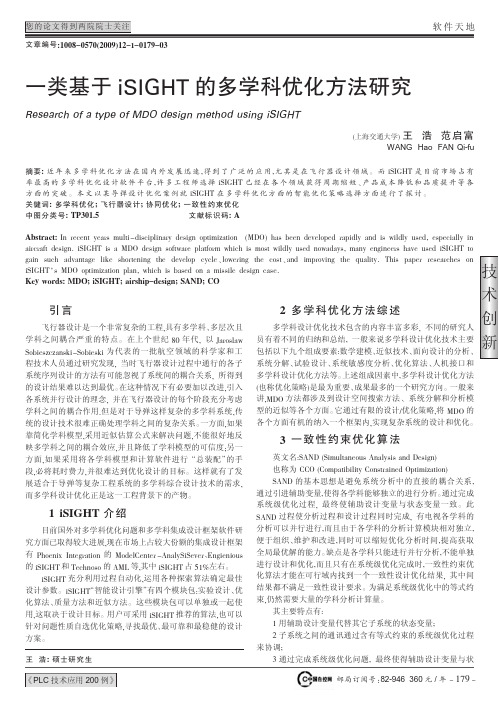

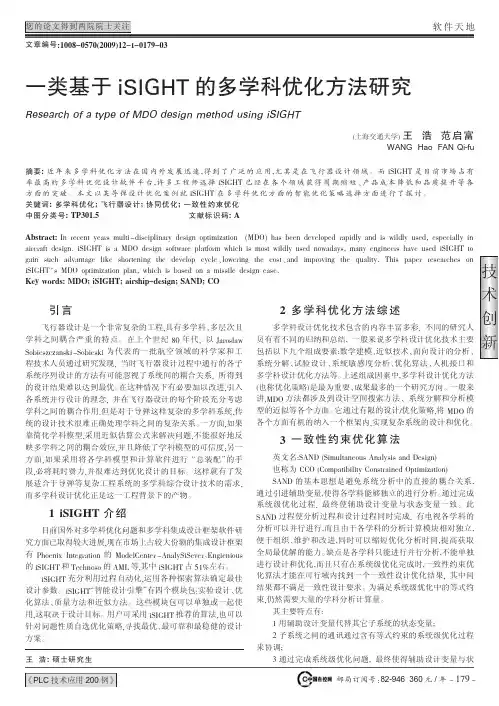

一类基于iSIGHT的多学科优化方法研究
邮局订阅号：82-946360元/年技术创新软件天地《PLC 技术应用200例》您的论文得到两院院士关注一类基于iSIGHT 的多学科优化方法研究Research of a type of MDO design method using iSIGHT(上海交通大学)王浩范启富WANG Hao FAN Qi-fu摘要:近年来多学科优化方法在国内外发展迅速,得到了广泛的应用,尤其是在飞行器设计领域。
而iSIGHT 是目前市场占有率最高的多学科优化设计软件平台,许多工程师选择iSIGHT 已经在各个领域获得周期缩短、产品成本降低和品质提升等各方面的突破。
本文以某导弹设计优化案例就iSIGHT 在多学科优化方面的智能优化策略选择方面进行了探讨。
关键词:多学科优化;飞行器设计;协同优化;一致性约束优化中图分类号:TP301.5文献标识码:AAbstract:In recent years multi-disciplinary design optimization (MDO)has been developed rapidly and is wildly used,especially in aircraft design.iSIGHT is a MDO design software platform which is most wildly used nowadays,many engineers have used iSIGHT to gain such advantage like shortening the develop cycle 、lowering the cost 、and improving the quality.This paper researches on iSIGHT ’s MDO optimization plan,which is based on a missile design case.Key words:MDO;iSIGHT;airship-design;SAND;CO文章编号:1008-0570(2009)12-1-0179-03引言飞行器设计是一个非常复杂的工程,具有多学科、多层次且学科之间耦合严重的特点。
isight集成优化简单实例解析
7
of
18
单梁起重机结构优化设计
集成软件
本案例选择大型通用软件ANSYS11.0进行强度校核 分析。 可以在ANSYS 中建立主梁的几何模型， 并对其 划分网格
8
of
18
单梁起重机结构优化设计
主梁优化模型 1、目标函数选择
根据要求质量应该是最终的目标函数，在主梁 跨距一定的情况下截面面积与质量成正比，所以优化 时选取截面面积A 作为目标函数，其与有优化变量如 下关系式成立： A=wl x tl + t2 +w3 x t3
11 of
18
ISIGHT集成优化
1、输入文件分析
输入文件格式及优化变量在其中的位置如6.7所述。由于设计变量定义在 文件的开始，并且每一个设计变量值前面都有“=”，所以通过搜索的方式 让光标移到相应的变量前，再进行替换操作，相关设置如图
12 of
18
2、参数计算
在参数运算之前，首先 需要定义梁截面面积参数 AREA。 点击过程集成界面 工作栏上的参数按钮 ， 则弹出如图所示对话框。点 击图中的“Add”按钮，参 数“OBJ”下面的一行被激 活，用户可以在“Task Task1”一栏中输入所添加 变量的名称“AREA”，然后 确认返回过程集成界面。 参数计算设置
18 of
18
THANK YOU 谢谢！
1
of
18
ISIGHT 包含的设计方法
优化设计
设计方法
试验设计 逼近计算 质量工程
2
of
18
ISIGHT
工作原理简介
基于数值分析软件的结构和工作过程，在进行数值分析的时候， 可以通过修改模拟计算模块的输入文件来完成模型的修改，iSIGHT 正是基于这种原理工作的。iSIGHT通过一种搭积木的方式快速集成 和耦合各种仿真软件，将所有设计流程组织到一个统一、有机和逻 辑的框架中，自动运行仿真软件，并自动重启设计流程，使整个设 计流程实现全数字化和全自动化。
isight和proe与ansys集成的多学科优化案例介绍
Isight与Pro/e和Ansys集成的多学科优化案例介绍迫于研究生毕业设计的要求,需要用到多学科优化,自己当时学习的时候网上找了很久没找到教程,这里就将通过自己研究学习后的心得介绍介绍。
案例中使用的软件：isight5.5 proe4.0 ansys12.0注意：必须是这几个版本的组合,本人多次尝试,用ansys15.0、proe5.0什么的组合都不行,只有这个搭配才能正常集成。
参考教材《isight参数化理论与实例详解》,该书电子链接〔百度文库里面有：目标：有必要装置关键结构尺寸参数进行优化设计,使得在满足整体装置刚度要求的情况下,装置更加轻量化。
一般优化设计模型一般标准的优化设计模型为：式中,d=<d1,d2…d k>是优化设计过程中待确定的设计变量,f<d>是待优化的目标函数,q i<d>是不等式形式的约束函数,h i<d>是等式形式的约束函数,d1A和d1B是相对于设计变量d t的上届和下届,以下对此进行分析。
设计变量装置主体结构包括由矩形钢焊接而成的支撑框架和环形基座,如下图所示,装置的体积V、形变量E1与矩形钢的长a、宽b、厚度c、环形基座的厚度d有关优化目标在保证形变量要求的基础上同时获得更合理的尺寸分布,使装置的质量最小；Ansys分析模型可以很方便地导出体积信息,而质量与密度成正比,因此,为减轻整体装置重量,可将装置的体积作为优化目标,即Min V约束条件装置结构优化的关键是保证整体装置的静刚度特性不超过设计要求的条件下减小重量,约束条件包括状态约束和变量约束,状态约束主要是整体结构的形变量、许用应力,变量的取值范围为变量约束,如下式所示,其中|E1|max为自动焊接装置的最大变形量,σmax为最大等效应力。
优化过程Isight优化设计分析流程通过Isight集成三维建模软件Pro/E和有限元分析软件Ansys,在Pro/E中进行参数化建模,调用参数化建模的历史文件对设计变量进行赋值,并通过批处理文件驱动Ansys对调用的参数化模型进行分析,提取结果文件作为优化的输出文件,然后通过选取Isight合适的优化算法对设计变量及优化目标设定的次数进行迭代循环操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ansys 分析的 lgw 分析文件内容（文件 4）： finish /clear
~PROEIN,'youhua0306','prt.12','H:\youhua0306\',G:\PROE4.0\bin\proe1.bat,0,0
附 Ansysgo 批处理文件内容（文件 1）： "G:\Program Files (x86)\ANSYS Inc\v120\ansys\bin\winx64\ANSYS120.exe" -b -p ansys -i youhua0306.lgw -o jiatiout.txt
proego 批处理文件内容（文件 2）： del H:\youhua0306\youhua0306.prt.12
式中，d=(d1,d2…dk)是优化设计过程中待确定的设计变量，f(d)是待优化的目标函数，qi(d)是不
等式形式的约束函数，hi(d)是等式形式的约束函数，d1A 和 d1B 是相对于设计变量 dt 的上届和
下届，以下对此进行分析。
设计变量
装置主体结构包括由矩形钢焊接而成的支撑框架和环形基座，如下图所示，装置的体积 V、 形变量 E1 与矩形钢的长 a、宽 b、厚度 c、环形基座的厚度 d 有关
a= 69 b= 50 d= 2.045287819449169 e= 10
/prep7 ET,1,SOLID185 mp,ex,1,2.06e5 mp,prxy,1,0.3 mp,dens,1,7.8e-9
esize,10 MSHAPE,1,3D MSHKEY,0!自由网格划分 vmesh,all
设计变量及优化目标设定的次数进行迭代循环操作。集成优化流程Isight数据库 （DOE,RSM,OPT）
完成 优化
改变设计变量
输出结果
Pro/E输入文件 几何建模指令&参数 Pro/E批处理文件
Ansys输入文件 有限元分析指令流 Ansys批处理文件
近似模型的建立----基集成过程（最关键过程） 采用响应面法建立自动焊接装置优化模型目标函数的近似数学模型，构建流程如图所示。
此文件即为文件 5—proe 参数化建模文件 保存此文件后，系统自动参数 trail 文件，找到这个 trail 文件，更名为 youhua0306（我设 计时候的名字，名字可自己定义）并更改后缀为 txt，此文件即为文件 6—proe 参数化建模的 trail 文件。
step2：ansys 分析 step2.1 将建立好的 proe 文件导入到 ansys 里面分析（必须是 ansys 经典，workbench 不可以），分 析后，找到分析后的 lgw 文件（包括分析文件和结果文件，这里只粘贴分析文件），把分析的 这部分的 lgw 复制出来粘贴到 txt 文件中，保持后将 txt 后缀改为 lgw。（或者直接在原 lgw 文 件中删除与本次分析不相关的内容）
输入参数
选择响应面近似模型
最优拉丁超立方实验设计
增加新的采样点
Ansys对样本点 仿真分析
构建响应面
确定新的采样空间 去掉不可行点
否
否
响应面误差满足要求
是 输出参数
图 近似模型构建流程
step0：近似模型建立过程中需要用到的这 7 个文件
文件 1—isight 集成后能自动调用 ansys 分析的批处理文件； 文件 2—isight 集成后能自动调用 proe 根据给定的参数进行参数化建模的批处理文件； 文件 3—isight 集成后能自动调用 ansys 分析后的输出结果文件； 文件 4—ansys 的 lgw 文件；（会 ansys 的同志应该知道这是什么东西） 文件 5—proe 参数化建模文件； 文件 6—proe 参数化建模的 trail 文件，将后缀 trail 改为 txt 后的文件； 文件 7—isight 调用的参数；
Isight 与 Pro/e 和 Ansys 集成的多学科优化案例介绍
迫于研究生毕业设计的要求，需要用到多学科优化，自己当时学习的时候网上找了很久没 找到教程，这里就将通过自己研究学习后的心得介绍介绍。
案例中使用的软件：isight5.5 proe4.0 ansys12.0 注意：必须是这几个版本的组合，本人多次尝试，用 ansys15.0、proe5.0 什么的组合都不 行，只有这个搭配才能正常集成。 参考教材《isight9689eb172ded63b7cb.html?from=search
后面是输出的 ansys 分析结果。
保存后，自行命名（注意：所有文件的命名必须上下一致），此文件即为文件 1—isight 集 成后能自动调用 ansys 分析的批处理文件；
step3.2 ：Pro/e 参数化建模的批处理文件制作 在 txt 文本中，输入下列字符。 其中，1 代表每次执行参数化建模时候，将前一个 trail 文件删除，这样避免了在近似模型 建立时候，反复参数化建模，产生很多个没用的 trail 文件。删除目录必须与产生 trail 文件的 目录一致，我这里 trail 文件在 H：\youhua0306 文件夹中产生的，对应需要删除的是 youhua0306.prt.12。（为什么是 12，因为我第一个文件的后缀是 prt.11，这里大家根据实际情况， 如果第一个制作的参数化文件的后缀是 prt.1，则这里需要输入的是 prt.2，即删除后来产生的 那个 trail 文件） 2 代表执行参数化建模，该路径是 proe 的启动目录，后面的 youhua0306.txt 就是之前 step1 建立的 trail 文件。这句话的意思就是，反复调用 proe 对 part11 根据 isight 分配的产生值，进 行参数化建模
acel,0,-9800, solve
/post1 NSORT,U,SUM *GET,maxd,SORT, ,MAX !* !* NSORT,S,EQV *GET,maxstress,SORT, ,MAX !*
finish
/exit,nosave
参数文件内容（文件 7）： a= 69 b= 50 d= 2.045287819449169 e= 10
保存后，自行命名，此文件即为文件 2—isight 集成后能自动调用 proe 根据给定的参数进 行参数化建模的批处理文件；
准备工作做好了，接下来开始 isight 集成 step4：isight 集成 step4.1：构建如下集成流程
step4.2.：proe go 的设置 step4.2.0：双击 proe go 这一个 simcode，弹出如下对话框，在 command 下的 basis 里，先 勾选 Distribute Executable ，再点击 Find Program 弹出第二个对话框。
选择之前做好的 ansys 批处理文件。 step4.3.1：ansys go 输入设置
step4.3.2：ansys go 输出设置 1.output----2. 选择 action 下面的 jiatiout 文件（即之前做好的 ansys 分析结果文件--文件 3） ----3.在 jiatiout 的对话框下找到分析结果的应力值，这里为 VALUE=后面的，点击这里，在 4 出添加，并命名，最后出现 5 的界面。同理添加输出结果的其他输出设置。
。 。 。 。 。 。 。 。。 。 。 。 。 。 。 。
此文件即为文件 3—isight 集成后能自动调用 ansys 分析后的输出结果文件；
step3：批处理文件的制作（对新手来说，这是最难其实也是最简单的一步） step3.1 ：ansys 分析的批处理文件制作 在 txt 文本中，输入下列字符，必须一致。 其中，1 代表 ansys12.0 的启动文件；2 代表后续需要 isight 调用的输入文件，（i 代表 input）， i 后面是输入的 ansys 处理程序。3 代表后续需要 isight 用到的输出文件，o（代表 output），o
束条件包括状态约束和变量约束，状态约束主要是整体结构的形变量、许用应力，变量的取值
范围为变量约束，如下式所示，其中|E1|max 为自动焊接装置的最大变形量，σmax 为最大等效 应力。
30 a 80
30 b 60
1.5 c 5 8 d 15
max
120Mpa
E1 max 0.2mm
优化过程
Isight 优化设计分析流程
通过 Isight 集成三维建模软件 Pro/E 和有限元分析软件 Ansys，在 Pro/E 中进行参数化建模， 调用参数化建模的历史文件对设计变量进行赋值，并通过批处理文件驱动 Ansys 对调用的参数 化模型进行分析，提取结果文件作为优化的输出文件，然后通过选取 Isight 合适的优化算法对
step1：proe 参数化建模（也可以用 SolidWorks 进行参数化建模，但本人觉得 proe 简单点） 不会 proe 参数化建模的，可以参照下面网站学习： /view/e0c5acee4b35eefdc8d333da
模型建立好后，通过工具—关系（或者参数）可以随意更改设计参数的值，模型跟着变化。
step5：响应面模型的建立 右击 task，在弹出的对话框中选择 approximation
新建一个响应面----new， 具体参照
接下来运行，即可求得响应面模型。
后续优化过程比较简单，具体参数《isight9689eb172ded63b7cb.html?from=search
分析文件大致为：（后面我会把源代码贴出）
。。。。。。。。。 一直到 finish 为止
只需要这么多。。此文件即为文件 4—ansys 的 lgw 文件。 step2.2
将本次 ansys 的所有文件，包括分析文件和 ansys 结果文件粘贴出来，保存在 txt 文件里面， 自己命名，我这里命名为 jiati-out.txt
