光端机介绍
光端机
光端机光端机主要是由光头和一些辅助的告警监控电路组成，当然光端机的光头是最为紧要的，光头占了光端机70%～90%的成本。
光头分为光发光头、光收光头，光发光头是将电信号转化为光信号，光收光头是将光信号转化为电信号。
一、光端机在直放站中的作用由于光纤传输具有损耗小，话务量大等优点，所以有线传输一般会使用光纤传输，特别是适合于长距离传输，可用于村镇、公路、城市小区等区域的覆盖。
如上图所示，信号从基站（BTS）无线耦合过来，由近端机光发模块完成电/光（E/O）转换后，经过光纤将光信号传输到远端机光收模块，再由光收模块完成光/电（O/E）转换后放大发射出去。
这是下行通道的工作原理，上行的工作原理也基本一致。
当然，信号的传输是双向的，也是透明的，所以，光纤直放站是由近端机（也叫中继端机）和远端机两部分组成的，面且一个近端机可连接多个远端机，同时覆盖多个区域。
二、端口特性DB15端口特性（近端机）DB15端口特性（远端机）DB9端口特性说明：Enble ——通信使能端GND —— 接地XLalm —— X 通路激光器发无光告警 XLmon —— X 通路激光器监控电压 XPalm —— X 通路探测器收无光告警 XPmon —— X 通路探测器监控电压 NC —— 空脚 RX —— 接收端 TX —— 发送端三、典型电路光端机中最常见的是监控告警电路，下面是一个典型的监控告警电路。
信号是由端口TN 输入，V1是一个运放放大电路，放大倍数A=1+R1/R2，改变A 的大小可以调试探测器监控电压（mon 点）的大小。
V2和V4是由运放组成的电流驱动电路，并没有起到放大电压的作用，即是使输出的电压能够驱动后级电路。
V3是由运放组成的比较电路，调节VR1的大小可以改变比较基准电压的大小，这样就可以调试探测器收无光告警反转点（alm 点）。
3904是一个接口三极管，在电路中是做为反向器。
当B 点为高电平时，LED 灯亮表示告警，3904反向输出低电平表示告警。
光端机介绍
1
光端机由接收部分和发送部分组成，接收和发送 部分的主要器件是激光头(又称LD)和激光探测器(又称 PD)。 光端机是一种低功率,射频光纤传输收发模块,专 门设计为利用光纤传输RF和RS-232、RS-485数据信号。 光传输提供了极高的线性范围和大范围的温度工作范 围。主要应用在:CDMA/GSM移动蜂窝系统，直放站等。
光端机介绍
17
我公司的3G光端机内部结构与以前的有所不同： 如下图
18
光纤
LD
光纤接口 波分复用器 光信号 1550 光信号 激光 器
DC
PD
光纤接口
LD
DC
PD
波分复用器 光信号 探测 器 1310 光信号 激光 器
1310/1550
1310/1550
探测 器
射频 频输出
射频输 输入
射频输 输入
光端机介绍
1310nm（LD） FP 带光隔离器 适合于模拟应用 不带光隔离器
3
适合于长距离数字传输
DFB 带光隔离器 适合于模拟应用 不带光隔离器
适合于长距离数字传输
光端机介绍
4
数字传输时：0dB光信号现时可以最远传输6000公里（国外）， 国内清华大学做可以传输3000公里，但是模拟的则只可传输 35Km左右（主要是时延问题）。 PD光波长带宽1210nm～1600nm，PD作用把光信号转变为电信 号，微小电信号经几级低噪声放大做上下行信号，主要指标有 响应度，暗电流和节电容等。 公司的产品是射频模拟光端机。 光端机按不同的方法可分为不同的种类，按光纤的条数 分为单纤和双纤 1．双纤光模块因为有两条光纤，所以即可以同时收发 1310nm和1550nm两种波长光波或同一种波长光波，而不相互影 响，光路之间隔离很好。缺点是用了两条光纤。下面是其原理 图：
光端机是什么设备：揭秘光纤通信中的核心组件
光端机是什么设备：揭秘光纤通信中的核心组件
光端机是什么设备？这是许多人在接触光纤通信时常常产生的疑惑。
今天，我们就来揭秘光纤通信中的核心组件——光端机。
光端机，简称ONT（Optical Network Terminal），是光纤通信中用户端的设备。
它的主要作用是将光纤传输的光信号转化为电信号，让我们可以使用普通的电信设备进行通信，如固定电话、移动电话、电视等。
光端机具有很多重要的功能。
首先，它可以实现光纤通信的“最后一公里”，将光信号转换为电信号，使得信号可以在用户终端进行处理和使用。
其次，光端机还可以实现光纤网络的分割和调度，将光信号传输到不同的用户终端。
此外，光端机还具备数据转发、光闸控制、光功率监测等功能，保证光纤通信的高效稳定。
对于用户来说，光端机的作用也非常重要。
它不仅可以提供高速、稳定的光纤网络接入，还可以实现多种服务的融合，如高清电视、宽带上网、IP电话等。
通过光端机，用户可以享受到更快速、更稳定的网络体验，满足日常生活和办公的需求。
光端机的作用和原理
现在，随着通信技术的提高，光端机在很多领域都得到了广泛的应用，尤其是在安防监控这一块应用的最多，但是很多朋友对于光端机技术层面了解的不是很多，不知道该怎么使用，接下来小编就为大家来详细的介绍一下吧！什么是光端机？首先，我们了解下什么是光端机，光端机，顾名思义就是光信号传输的终端设备。
他的本质就是光电转换传输设备，放在光缆的两端,一收一发,顾名思义光端机;多芯单芯这些光端机所有的业务比如视频信号。
云台控制信号或其他的信号,只需要在一芯里进行传输就可以了。
光端机的作用：光端机主要是通过信号调制、光电转化等技术，利用光传输特性来达到远程传输的目的。
光端机一般成对使用，分为光发射机和光接收机，光发射机完成电/光转换，并把光信号发射出去用于光纤传输;光接收机主要是把从光纤接收的光信号再还原为电信号，完成光/电转换。
光端机作用就是用于远程传输数据。
光端机原理：光端机是用来将光信号和电信号互相转换的一种设备，它对所传信号不会进行任何压缩。
它的作用主要就是实现电-光和光-电转换。
注意事项：* 拆箱前应确认有无运输不当造成的损坏。
* 拆箱后，将光端机取出，平稳放置在干燥、无尘的地方。
* 光端机属于贵重电子产品，在搬运和使用时注意保护、防止撞击、受潮。
* 激光器为静电敏感器件，安装时应做好防静电措施。
1、电源：建议做好电源稳压和接地，将各种接口接好后检查电源是否符合要求方可给光端机供电。
2、光路：* 检查光路是否完好，（最好提供光路的衰减指标）；* 激光器所发之光为不可见光且能损伤视力，安装技术人员必须注意不要直视发射光端机的光输出口，将光纤与接收光端机连接时不要直视光纤接头。
光纤接头或连接器输出的激光是肉眼看不见的，却有可能对人眼造成伤害。
为了确认光输出，请使用红外线观测仪或红外荧光板。
* 插拔光连接器时应轴向对准且光跳线凸起对正法兰盘上槽道，轻轻插拔不可用力过猛，不同品牌的连接器有时配合过紧，请耐心插拔；* 注意保持光接口和光纤跳线的清洁，在断开连接时需将它们盖好防尘帽。

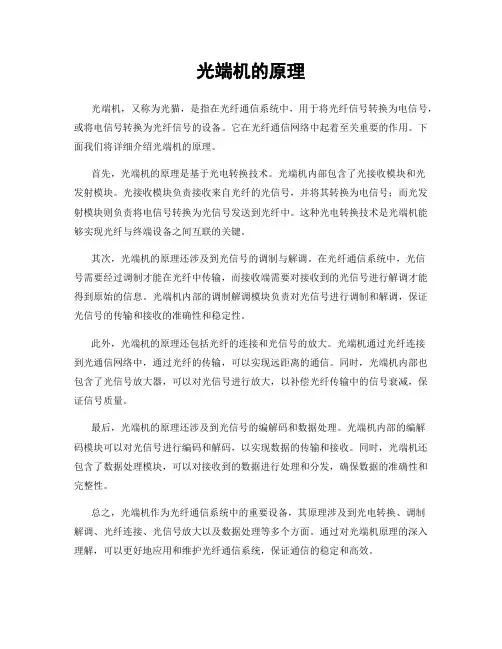

光端机的原理
光端机的原理光端机，又称为光猫，是指在光纤通信系统中，用于将光纤信号转换为电信号，或将电信号转换为光纤信号的设备。
它在光纤通信网络中起着至关重要的作用。
下面我们将详细介绍光端机的原理。
首先，光端机的原理是基于光电转换技术。
光端机内部包含了光接收模块和光发射模块。
光接收模块负责接收来自光纤的光信号，并将其转换为电信号；而光发射模块则负责将电信号转换为光信号发送到光纤中。
这种光电转换技术是光端机能够实现光纤与终端设备之间互联的关键。
其次，光端机的原理还涉及到光信号的调制与解调。
在光纤通信系统中，光信号需要经过调制才能在光纤中传输，而接收端需要对接收到的光信号进行解调才能得到原始的信息。
光端机内部的调制解调模块负责对光信号进行调制和解调，保证光信号的传输和接收的准确性和稳定性。
此外，光端机的原理还包括光纤的连接和光信号的放大。
光端机通过光纤连接到光通信网络中，通过光纤的传输，可以实现远距离的通信。
同时，光端机内部也包含了光信号放大器，可以对光信号进行放大，以补偿光纤传输中的信号衰减，保证信号质量。
最后，光端机的原理还涉及到光信号的编解码和数据处理。
光端机内部的编解码模块可以对光信号进行编码和解码，以实现数据的传输和接收。
同时，光端机还包含了数据处理模块，可以对接收到的数据进行处理和分发，确保数据的准确性和完整性。
总之，光端机作为光纤通信系统中的重要设备，其原理涉及到光电转换、调制解调、光纤连接、光信号放大以及数据处理等多个方面。
通过对光端机原理的深入理解，可以更好地应用和维护光纤通信系统，保证通信的稳定和高效。
光端机的作用
光端机的作用
光端机是一种能够将光纤网络中的光信号转换成电信号，并与其他设备进行连接的装置。
它的主要作用是进行光电转换，即将光纤传输的光信号转化为电信号，以便其他设备能够正确读取和处理。
光端机可以在光纤网络的起点和终点进行安装，起到接收和发送信号的作用。
在光纤网络中，光信号是通过光纤进行传输的，而终端设备如电脑、路由器等需要的是电信号。
光端机的功能就是将光信号转换为电信号，使得终端设备能够与光纤网络进行连接和通信。
光端机通常具有多个光口和网络接口，可以与多个光纤进行连接，同时支持不同的网络协议和传输速率。
通过光端机，用户可以连接多台电脑、电话、摄像头等设备，实现数据、语音、视频等信号的传输和通信。
此外，光端机还具有一些特殊功能，如光衰减和光监测。
光衰减功能可以调节光信号的强度，以保证光纤传输的质量和稳定性。
光监测功能可以实时监测光信号的质量和传输效率，以便及时处理故障和问题。
综上所述，光端机是将光信号转换为电信号的装置，用于实现光纤网络与终端设备的连接和通信。
它在现代通信领域扮演着重要的角色，为人们提供高速、稳定的数据传输和通信服务。
华环光端机说明书
华环光端机说明书一、华环光端机的技术特点1.具有高性能的光收发功能，能够实现高速数据传输，支持各种光纤通信协议。
2.具有多个光纤接口，可以同时连接多条光纤线路，以提供网络冗余和备份功能，确保数据传输的稳定性和可靠性。
3.内置高效的光收发模块，采用先进的光学技术和精确的电路设计，能够实现高质量的数据传输和信号重建。
4.具有智能管理功能，可以通过网络远程监控和管理光端机的各项参数和状态，实现快速故障排除和维护。
5.具有良好的兼容性，可以与其他光纤设备和终端设备进行直接连接，实现灵活的网络拓扑结构。
二、华环光端机的使用方法1.准备工作：将华环光端机放置在通风良好的位置，确保设备正常运行。
2.连接光纤线路：使用标准光纤线缆将光端机的光纤接口与其他设备的光纤接口连接好。
注意要保持光纤接口的清洁，以充分利用光纤线路的传输能力。
3.设置参数：通过华环光端机的管理界面，设置光端机的各项参数，如光信号发送功率、接收灵敏度等。
根据实际需要，进行相应的配置。
4.检查连接状态：确认光端机与其他设备的连接状态正常，确保数据传输的畅通。
三、华环光端机的维护注意事项1.定期清洁：定期对光纤接口进行清洁，可以使用专门的光纤清洁剂和纤维吸气器进行清洁。
注意不要用力太大，以免损坏光纤接口。
2.避免强光照射：光端机应避免阳光直射和其他强烈光源照射，以免对光纤造成损害。
3.防尘防湿：光端机应放置在干燥通风的环境中，避免灰尘和湿气进入设备内部，以免影响设备的正常运行。
4.注意电源供应：光端机需要稳定的电源供应，避免电源突然中断或电压波动，以免对设备造成损坏。
5.及时升级固件：根据厂家提供的升级固件，及时对光端机进行升级，以获取最新的功能和安全性能。
总结：华环光端机是一种用于光纤通信网络的重要设备，具有高性能的光收发功能和智能管理功能，能够实现高质量的数据传输和信号重建。
使用华环光端机时，需要注意保持光纤接口的清洁、避免强光照射和防尘防湿等维护注意事项。
光端机介绍
什么是光端机,光端机用途,光端机全面剖析什么是光端机光端机是光通信系统中的传输设备，主要是进行光电转换及传输功用。
一般用于电信、电力、监控、工业控制、视频传输等功能，在各个行业有着广泛的应用。
常说的光端机指的是用于监控系统用来传输视频、数据、以太网、音频等综合信息的光端机。
主要分模拟光端机和数字光端机。
基于传输的介质的不同有单模光端机和多模光端机之分。
数字光端机是将所要传输的图像、语音以及数据信号进行数字化处理，再将这些数字信号进行复用处理，使多路低速的数字信号转换成一路高速信号，并将这一信号转换成光信号。
在接收端将光信号还原成电信号，还原的高速信号分解出原来的多路低速信号，最后再将这些数据信号还原成图像、语音以及数据信号。
模拟光端机就是将要传输的信号进行幅度或频率调制然后将调制好的电信号转化成光信号。
在接收端将光信号还原成电信号，再把信号进行解调，还原出图像、语音或数据信号。
光端机的种类光端机分3类：PDH，SPDH，SDH。
PDH（Plesiochronous?Digital?Hierarchy，准同步数字系列）光端机是小容量光端机，一般是成对应用，也叫点到点应用，容量一般为4E1，8E1，16E1。
SDH（Synchronous?Digital?Hierarchy，同步数字系列）光端机容量较大，一般是16E1到4032E1。
SPDH（Synchronous?Plesiochronous?Digital?Hierarchy）光端机，介于PDH和SDH之间。
SPDH是带有SDH（同步数字系列）特点的PDH传输体制（基于PDH的码速调整原理，同时又尽可能采用SDH中一部分组网技术）。
光端机怎么使用？用什么设备焊光纤？1、光端机视频成对使用的，发射机接摄像头，接收机接监视器，另外光端机里还可以扩展其他各种业务接口，如485数据，232串口，以太网，电话接口，对讲接口等2、一芯光纤可传输多路视频现在的如果不用CWDM技术的话16路视频可以传，如果采用CWDM的话可以传上白路视频再加其他业务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 光发射机的组成
目前使用的光发射机大多数是直接调制的光发射机， 它的原理如图6-3-1所示。
3 输入电路
输入电路由图6-3-3所示电路组成
4光接收机
1 光接收机的组成
光接收机的作用是把接收来的光信号转变为原来的 电信号，它的性能的优劣直接影响整个光纤通信系 统的性能。
光端机介绍
内容
1光源与光纤的耦合 2光调制 3光发射机 4光接收机 5光接收机噪声分析 6光接收机的误码率和接收灵敏度 7光中继器
1光源与光纤的耦合
从光源发射出来的光功率尽可能多地送入光纤中 传输，这就是光源与光纤的耦合问题。
衡量光源与光纤耦合的质量可以用耦合效率η，它定 义为
η=PF/PS (6-1-1)
根据调制与光源的关系，光调制可分为：直接调制和 间接调制。
1 光源的直接调制
直接调制就是将调制信号直接作用在光源上， 把要传送的信息转变为电源信号注入到LD或 LED，获得相应的光信号。这种方法调制的 是光源的发光强度调制(IM)。
直接调制具有简单、经济、容易实现等优点， 是光纤通信系统中广泛采用的调制方式。
光接收机的误码率和灵敏度是描述光接收机准确检 测光信号能力的性能指标。
1 光接收机的误码率
光接收机的误码率BER定义为： BER=错误接收的码元数/传输的码元总数 那么光接收机的误码是如何产生的? 如图6-6-1所示：
若I＞ID，采样值为“1”，若I＜ID，采样值则为“0”。 如果传输的信码为“1”，可是I＜ID，则发生错误。 同样传输的信码为“0”，可是I＞ID，则同样发生错误，
光源与光纤的透镜耦合如图所示
一个理想的微透镜耦合结构应用下列四个特征： 足够大的数值孔径收集激光辐射 焦距完全匹配于激光器和光纤的模式 无球差 端面应增透镀覆以消除反射。
2 光调制
要实现光纤通信，首先要解决的问题是如何将电信号 加载到光源的发射光束上，即需要进行光调制。
6
光接收机的组成部件，除了光电二极管外，都是标 准的电子元器件，采用标准集成电路(IC)工艺技术，很 容易集成在同一芯片上，做成集成光接收机。
在高比特工作时，这种集成光接收机具有很多优点。 90年 代 末 用Si 和 GaAs集成电路 工艺已制 成带宽超 过 2GHz的集成光接收机，现在带宽超过10GHz的集成光接 收机也已用于光波实验系统。
图6-5-2为数字光纤通信系统中数字脉冲传输过程的变 换特点
2 光接收机的噪声源 光接收机的噪声是与信息无关的随机变化量，噪声
源从引入过程来分，可分为两类，即与信号光电检测 器有关的噪声和与光电接收机电路有关的噪声。 与信号光电检测器有关的噪声包括：量子噪声、雪 崩倍增噪声、暗电流及漏电流噪声和背景噪声等等。
5 光接收机噪声分析
1 数字光纤通信系统的信号变换特点 在数字光纤通信系统中，传输的是由“0”和“1”
组成的二进制光脉冲信号，这是一种单极性码，即 光功率在“接通”(“1”码)和“断开”(“0”码)两个电 平上变动。 按照“1”码时码元周期T的大小，分为归零码(RZ 码)与非归零码(NRZ码)两种。
光-电-光中继器，在光纤通信系统中，光中继器 作为一种系统的基本单元，除了没有接口码型
转换和控制部分外，在原理、组成元件与主要 特性方面与光接收机与光发射机相同。
从调制信号的形式来说，光源的直接调制又 可分为模拟信号调制和数字信号调制
2 LD调制特性
LD的直接调制具有许多突出的特点，它在光纤 通信系统中应用极其广泛。
LD的调制特性如下： (1) 电光延迟 (2) 张驰振荡 (3) 小信号输入的频率响应 (4) 频率啁啾
3 光源的外部调制
导致信息传输质量降低，误码率增高，限 制了通信距离。为了满足长距离通信的需要， 必须在光纤传输线路上每隔一定距离加入一 个中继器，以补偿光信号的衰减和对畸变信 号进行整形，然后继续向终端传送。
通常有两种中继方法： 一种是传统方法，采用光-电-光转换方式，亦称光电光
混合中继器；
另一种采用光放大器对光信号进行直接放大的中继器。
② 它还是一个增益可调节的放大器，当光电检 测器输出的信号出现起伏时，通过光接收机的 自动增益控制电路对主放大器的增益进行调整， 以使主放大器的输出信号幅度在一定范围不受 输入信号的影响，一般主放大器的峰-峰值输出 是几伏数量级。对于APD的光接收机还通过控 制APD的偏压来控制雪崩倍增管的雪崩增益。
光纤通信系统有模拟和数字两大类，光接收机也相 应的有两大类，即模拟接收机和数字接收机。
直接检测数字光纤通信接收机一般由三个部分组成， 即光接收机的前端、线性通道和数据恢复。如图所示：
2 光接收机前端
光接收机前端的作用是将光纤线路末端耦合到 光电检测器的光比特流转变为时变电流，然后 进行预放大，以便后一级进一步处理。
这两个错误都将引起误码。
2 光接收机的灵敏度和动态范围
光接收机的灵敏度可以用满足给定的误码率指标条件 下而可靠工作所需要的最小平均光功率Pmin来表示。
最小平均光功率Pmin,在国际单位制中，它的单位是瓦 (W)。
工程上，光接收机的灵敏率常用光功率相对值来表示， 单位是分贝毫瓦(dBm)。
(1) 光电检测器 一般采用PIN光电二极管或APD雪崩光电二极管，
它们性能的优劣直接影响整个光接收机的性能 (2) 光电检测器输出的光电流是十分微弱的，需要
多级放大器进行放大，多级放大器的前级为前 置放大器。
一台性能优良的光接收机，应具有无失真地检 测和恢复微弱信号的能力，这首先要求其前端 应有低噪声，高灵敏度和足够的带宽。
光源内调制的优点是电路简单容易实现，但是，在 高码速下将使光源的性能变坏，因此需要对光源的 外调制方式。
目前使用的外调制方式有： (1) 电光调制 （2）声光调制 （3）磁光调制
3 光发射机
1 对光发射机性能的要求
光发射机的作用是把电端机送来的电信号变为 光信号送入光纤中传输。
均衡滤波器的作用是均衡波形有利判决。均 衡滤波器是必不可少的。
①
将会使前、后码元的波形重叠，产生码间干扰， 严重时造成判决电路误判，产生误码。
②
均衡滤波器是使经过均衡器以后的波形成为有 利于判决的波形。例如，成为升余弦频谱脉冲。
均衡滤波器是使经过均衡器以后的波形成为有利于判 决的波形。
光接收机的动态范围：
是在保证系统的误码率指标要求下，光接收机最低输 入光功率Pmin和最大允许光功率Pmax的变化范围。这个 范围用D来表示，一般在工程上用二者(用dBm描述)之 差来表示。
一台质量好的光接收机应有较宽的动态范围。
7 光中继器
在光纤通信线路Βιβλιοθήκη ，光纤的吸收和散射 导致光信号衰减，光纤的色散将使光脉冲信 号畸变。
4 数据恢复
数据恢复电路由判决电路和时钟恢复电路组成，如果 需要与电端机接口，还需要解码、解扰和编码电路
判决电路和时钟恢复电路的任务是把线性通道输出的 升余弦波形恢复成数字信号。
5 辅助电路
光接收机除上面介绍的若干部分外，还有一些辅助电 路，
(1)钳位电路。 (2)温度补偿电路。 (3)告警电路。
与光接收机电路有关的噪声包括：放大器噪声、负 载电阻热噪声等。
3 噪声的评价方法
噪声是一种随机性的起伏量，是电信号中不需要 的成分，它干扰实际系统中信号的传输和处理，影响 和限制了系统的性能。
(1) (2)信噪比(SNR) SNR=平均信号功率/噪声功率
6光接收机的误码率和接收灵敏度
根据不同的应用要求，前端的设计有三种不同 的方案：
(1)低阻抗前端 (2)高阻抗前端。 (3)跨(互)阻抗前端。
3 线性能道
光接收机的线性通道由一个 高增益的主放大器和一个均衡滤 波器组成，还应包括峰值检测和 自动增益控制(AGC)电路，用来控 制放大器增益。
① 将前置放大器输出的信号放大到判决电路所 需要的信号电平。
式中： PF—耦合进入光纤的光功率
PS—光源发射的功率。
光源与光纤的耦合效率：
与光源的类型(LED或LD)及光纤的类型(多模光纤或模光 纤)有关。
LD与单模光纤的耦合效率较高，可以达到30～50%，而 LED与单模光纤的耦合效率较低，可能小于1%。
光源与光纤的耦合方法， 一般采用下面两种： 直接耦合和透镜耦合
