双控开关接线图的三种接法
双控、双联、三联、四联
1、双控
小技巧就是，两个开关的L1、L2同名的连一起。
这种是楼梯双控的布局
这种双控带插座，大同小异
这个是开关的动态演示，便于理解
卧室双控的布线图2.三控
中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。
不过双联开关上有两个开关，需用同时按下。
三控开关的布线
3.四控
四联双控
这个稍微复杂一点
第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。
四控可以理解为总开关，其他四个开关又可以单独控制。
再补个常见的接电扇的图
这个就是单联单控的接线
先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。
接下来更专业的资料
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图。

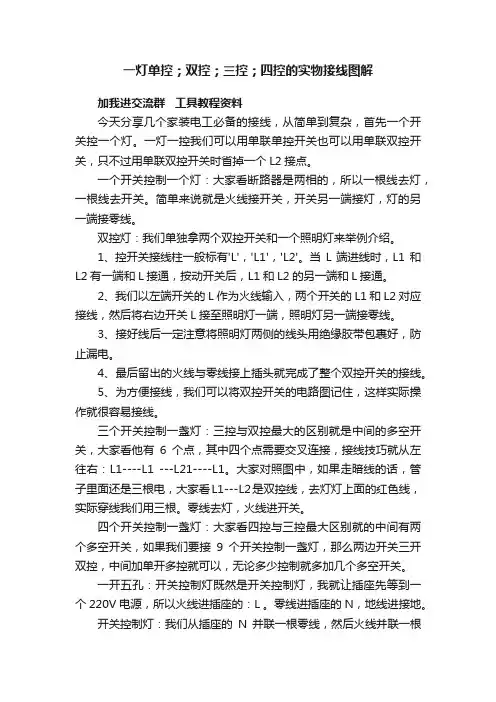

一灯单控；双控；三控；四控的实物接线图解
一灯单控；双控；三控；四控的实物接线图解加我进交流群工具教程资料今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。
一个开关控制一个灯：大家看断路器是两相的，所以一根线去灯，一根线去开关。
简单来说就是火线接开关，开关另一端接灯，灯的另一端接零线。
双控灯：我们单独拿两个双控开关和一个照明灯来举例介绍。
1、控开关接线柱一般标有'L'，'L1'，'L2'。
当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。
2、我们以左端开关的L作为火线输入，两个开关的L1和L2对应接线，然后将右边开关L接至照明灯一端，照明灯另一端接零线。
3、接好线后一定注意将照明灯两侧的线头用绝缘胶带包裹好，防止漏电。
4、最后留出的火线与零线接上插头就完成了整个双控开关的接线。
5、为方便接线，我们可以将双控开关的电路图记住，这样实际操作就很容易接线。
三个开关控制一盏灯：三控与双控最大的区别就是中间的多空开关，大家看他有6个点，其中四个点需要交叉连接，接线技巧就从左往右：L1----L1 ---L21----L1。
大家对照图中，如果走暗线的话，管子里面还是三根电，大家看L1---L2是双控线，去灯灯上面的红色线，实际穿线我们用三根。
零线去灯，火线进开关。
四个开关控制一盏灯：大家看四控与三控最大区别就的中间有两个多空开关，如果我们要接9个开关控制一盏灯，那么两边开关三开双控，中间加单开多控就可以，无论多少控制就多加几个多空开关。
一开五孔：开关控制灯既然是开关控制灯，我就让插座先等到一个220V电源，所以火线进插座的：L 。
零线进插座的N，地线进接地。
开关控制灯：我们从插座的N并联一根零线，然后火线并联一根去开关的L。
开关的L1出去进灯上面。
这种接线方式就是一开五孔，开关控制灯，插座也有电。
双控开关电路图的三种接线法
双控开关接线图,双控开关电路图的三种接线法【整理配图】双联双控开关接线图，整理双联双控开关接线图的三种接线方法直接上图第一种方法：双联开关电路另类接线法（两个开关都入火线，安全）在实际应用中，应该很少采用这种方法接线的。
这是一个邻居向我描述的（他是那样接的），然后，我画图进行了分析。
接线要点：1、双联线中的一条必须直接连接两个双联双控开关的中间接线端；2、双联线中的另一条导线连接两个开关的上接线端（或者下接线端），并且在中间接一条分支线与灯的一端连接，灯的另一端接零线。
3、两个开关都入火线，而且接于上接线端（或者下接线端），但不能接于中间的接线端。
这种电路的布线特点：1、双联专用线中的一条导线，中间引出分支线接于灯的一端。
（传统双联双控电路是不允许在双联专用线中引出分支线的）2、两个开关都入火线，而且只能接于上接线端（或者下接线端），这就使得灯亮时，两个开关的三个接线端对零线的测量电压都是220v，即试电笔都显示为红色。
第二种，传统接线法。
这是物理教科书上提到的方法，在标准的工程图纸中，也是这种接线法。
很常见。
第三种，另类省线法（存在安全隐患）虽说理论上存在安全隐患，但在家庭布线中，经常用这种方法，布线，省去很多的工作量，和线材。
现在的铜线可是非常的贵了。
特别是搞包工包料的，都是用这种接线法的多。
省线省钱嘛。
接线要点：1，两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。
2，开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。
思路很简单。
用好点的开关，不会轻易短路的。
——————————————————————————特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。
因此不提倡使用这种省线法布线。

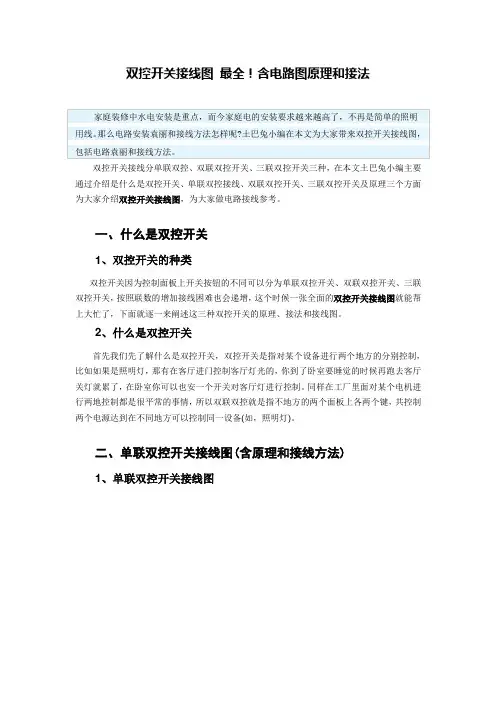

双控开关接线图 最全!含电路图原理和接法
双控开关接线图最全！含电路图原理和接法单联双控开关接线图2、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
3、单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
三、双联双控开关接线图(含原理和接线方法)1、双联双控开关接线图双联双控开关接线图12、双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
双联双控开关接线图2四、三联双控开关接线图(含原理的接线方法)1、三联双控开关接线图三联双控开关接线图2、三联双控开关的原理三联双控开关的原理跟上面两种双控开关是一样的，就一个控制面板同时集合%E。
双控开关接线图 最全
双控开关接线图最全！含电路图原理和接法什么是双控开关双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(如，照明灯)。
单联双控开关接线图(含原理和接线方法)单联双控开关接线图单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
单联双控开关接法把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。
这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。
若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。
因此两个开关都可以控制灯。
两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
双联双控开关接线图(含原理和接线方法)双联双控开关接线图1双联双控开关原理双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。
那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
双联双控开关的接线先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
新房装修,双控开关装错了有你哭的,双控开关准确接线!!!
“双控开关”顾名思义就是在两个不同的地方控制同一盏灯，在新房装修中十分常见，许多人在给房子装修的时候，都想改装照明的线路，使得单控开关变成双控开关，这样不仅大大的方便了我们的使用，还能节约资源，做到环保绿色装修。
如楼梯的过道口、走廊、卧室、卫生间等，它同时带有常开、常闭两个触点，相比传统开关而言，更省时省力。
双控开关因控制面板上按钮的不同可分为单联双控开关、双联双控开关和三联双控开关。
要知道每种双控开关怎么接，就必须要知道双控开关是什么以及它的工作原理。
因为按照联数的增加，双控开关的接线就会更加复杂，所以这时一张简单、清晰明了的双控开关接线图便能帮上大忙，安装时会快捷、省事且不易出错。
下面一起来看看双控开关接线图示例，为大家做电路接线参考。
1什么是双控开关1、双控开关的种类双控开关因为控制面板上开关按钮的不同可以分为单联双控开关、双联双控开关、三联双控开关，按照联数的增加接线困难也会递增，这个时候一张全面的双控开关接线图就能帮上大忙了，下面就逐一来阐述这三种双控开关的原理、接法和接线图。
2、什么是双控开关22、什么是双控开关首先我们先了解什么是双控开关，双控开关是指对某个设备进行两个地方的分别控制，比如如果是照明灯，那有在客厅进门控制客厅灯光的，你到了卧室要睡觉的时候再跑去客厅关灯就累了，在卧室你可以也安一个开关对客厅灯进行控制。
同样在工厂里面对某个电机进行两地控制都是很平常的事情，所以双联双控就是指不地方的两个面板上各两个键，共控制两个电源达到在不同地方可以控制同一设备(比如：在下楼是打开开关，到楼上后关闭开关。
说真的这样的设计真的非常方便，可以省去很多不必要的麻烦。
)。
3一般常常用在家里楼梯的前后端及卧室门口和床头。
下面是一张接线图，大家看了就明白了。
4双控开关怎么接？双控开关接线分单联双控、双联双控开关、三联双控开关三种。
一、单联双控开关接线图(含原理和接线方法)1、单联双控开关接线图52、单联双控开关原理单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。
浅析如何学看各种多开开关接线图
教你学看各种多开开关接线图！
双控开关：很常用，适合家装线路改造与安装。
注：图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。
布线时两个开关之间的3根电线至少有一根颜色与众不同。
来张实物图比较直观些：
双控开关接线图一
双控开关接线图二
双控开关接线图三
双控开关接线图四
双控开关接线图五
三控开关：中间那个开关叫做“中途开关”或者“多控开关”，本地买不到的话可以在淘宝等地方买，西门子的大概20~30多块钱，松下的贵，80~90多块。
也可以用普通“双开双控开关”改造，把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住，就变成了一个“中途开关”，接法同下面“普通中途开关接线图”。
1、普通中途开关接线图（黄色线为跳线）
2、松下中途开关。
一灯单控、双控、三控、四控的实物图解,需要的拿去
今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。
单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。
一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。
一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。
一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。
一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。
如上图插座的L点接的单联双控的L点，这种接法不控制插座。
第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。
喜欢的点个赞吧。
